4 5
www.DeubaXXL.dewww.DeubaXXL.de
Inbetriebnahme
1. Verbinden Sie den Anschlussschlauch mit der Luftversorgung und den
Druckluftschlauch mit einem Druckluftwerkzeug.
2. Greifen Sie den Kugelstopper und ziehen Sie den Schlauch heraus.
3. Um den Schlauch zu arretieren, ziehen Sie den Schlauch heraus und lassen ihn in
der gewünschten Arretierposition stoppen. Es gibt 2-3 Arretierpositionen pro Meter
des Schlauches.
4. Um den Schlauch zu entriegeln, ziehen Sie den Schlauch zuerst heraus und lassen
Sie ihn ein bisschen zurückrollen. Dann wird der Schlauch sich automatisch
aufrollen, bis der Kugelstopper an das Gehäuse stößt.
5. Schalten Sie die Luftversorgung aus, trennen Sie die Trommel von der Luftversorgung
und lassen Sie den Druck im Schlauch ab, bevor Sie den Schlauch zurückrollen
lassen. Es ist besser, wenn Sie den Schlauch sich selbst zurückrollen lassen.
6. Der Schlauch kann sich manchmal nicht automatisch zurückrollen, nachdem er
völlig herausgezogen wurde. In diesem Fall halten und ziehen Sie den Schlauch
an der gelben Warnmarkierung, die sichtbar ist, wenn der Schlauch völlig
herausgezogen ist, bis der Schlauch sich zurückrollen lässt.
Wartung und Pege
• Stellen Sie sicher, dass der Druck im Druckluftschlauch vor der Wartung oder Prüfung völlig
abgelassen wird.
• Reinigen Sie den Schlauch und das Gehäuse mit einem feuchten Tuch.
• Spritzen Sie kein Wasser oder andere Flüssigkeiten in die Trommel.
• Lassen Sie die Trommel nur von einem Fachmann reparieren. Prüfen Sie alle Teile auf
Abnutzungserscheinungen. Bei Feststellungen von Mängeln, das Produkt nicht weiterverwenden.
Lassen Sie Teile nur gegen Original-Ersatzteile von einem Fachmann austauschen, gemäß den
Vorgaben des Herstellers. Durch mangelnde Pflege und Wartung kann das Gerät Schaden
nehmen. Gefährliche Situationen können entstehen. Eine Regelmäßige Wartung trägt zur
Sicherheit des Produktes bei und erhöht die Lebensdauer.
• Bewahren Sie die Trommel an einem trockenen und kühlen Ort auf, außerhalb der Reichweite
von Kindern

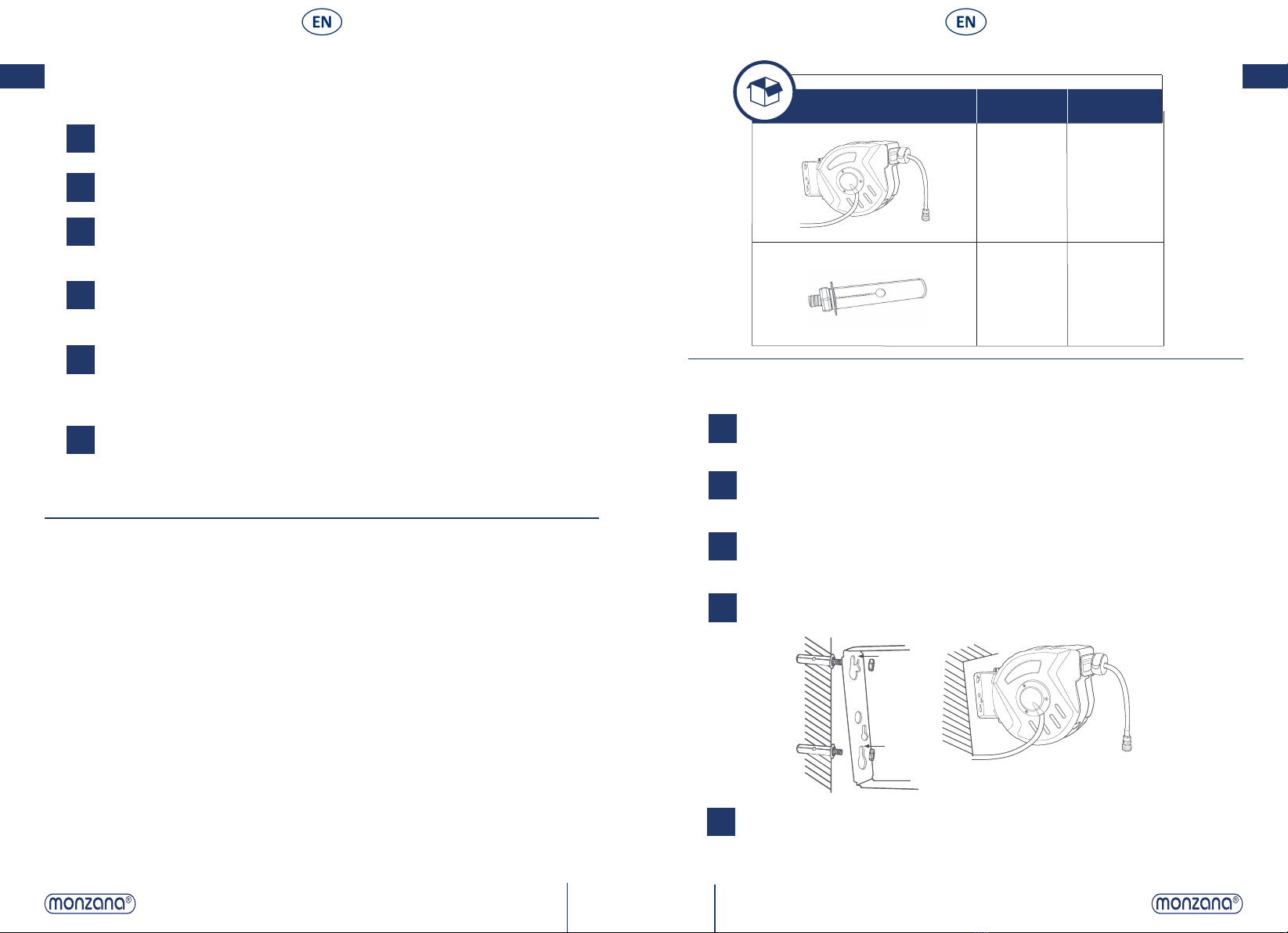

Montage
1. Wählen Sie einen Ort, der frei von Stromleitungen oder anderen Hindernissen ist,
und stellen Sie sicher, dass die Montagefläche stabil genug ist, um das Gewicht der
Schlauchtrommel zu tragen.
2. Positionieren Sie den Montagebügel an der Fläche, wo der Bügel befestigt werden
soll. Markieren Sie die Lochpositionen für die Verschraubung der Dehnschraube auf
dieser Fläche. Es wird empfohlen, dass die Montagehöhe mindestens 1 m ist.
3. Bohren Sie Löcher an den markierten Stellen und stellen Sie sicher, dass die Löcher
zu den Dehnschrauben passen. Die Löcher sollten 51 mm tief und mit einem
Durchmesser von 11 mm sein.
4. Befestigen Sie den Montagebügel durch die mitgelieferten Dehnschrauben an der
Wand.
5. Schalten Sie die Luftversorgung aus, trennen Sie die Trommel von der Luftversorgung
und lassen Sie den Druck im Schlauch ab, bevor Sie den Schlauch zurückrollen
lassen. Es ist besser, wenn Sie den Schlauch sich selbst zurückrollen lassen.
1.
2.
3.
4.
5.
A 1× B 2×
Dévidoir tuyau d’air Boulon à expansion
Longueur du tuyau de sortie 10 m
Longueur du tuyau d‘alimentation 1 m
Diamètre extérieur du tuyau de sortie 12 mm
Diamètre interne du tuyau de sortie 8 mm
Pression de travail ≤ 8 bar
Pression d‘éclatement 12 bar
Diamètre des raccords d'entrée 3/8’’(DBDS007)
1/4’’(DBDS008)
Température -5 à 45 ℃
Choisir un emplacement libre de tout câblage électrique ou autres obstacles, et assurez-
vous que la surface de fixation est assez solide pour tenir le dévidoir.
Placez le support de montage contre la surface où sera fixé le support. Marquez les
emplacements des trous où seront vissés les boulons à expansion. Il est conseillé de fixer le
dévidoir à au moins 1 m du sol.
Percez des trous au niveau des emplacements marqués et veillez à ce que les trous
correspondent aux boulons à expansion. Les trous doivent être de 51 mm de profondeur
avec un diamètre de 11 mm.
Fixez le support de montage au mur à l’aide des boulons à expansion prévus.
Vérifiez que le tuyau s’allonge et se rétracte facilement.
LISTE DES PIÈCES
DONNÉES TECHNIQUES
INSTALLATION
12 13
www.deubaxxl.de www.deubaxxl.de
A1x
B2x
1. Wählen Sie einen Ort, der frei von Stromleitungen oder anderen Hindernissen ist, und stellen
Sie sicher, dass die Montagefläche stabil genug ist, um das Gewicht der Schlauchtrommel zu
tragen.
2. Positionieren Sie den Montagebügel an der Fläche, wo der Bügel befestigt werden soll.
Markieren Sie die Lochpositionen für die Verschraubung der Dehnschraube auf dieser Fläche.
Es wird empfohlen, dass die Montagehöhe mindestens 1 m ist.
3. Bohren Sie Löcher an den markierten Stellen und stellen Sie sicher, dass die Löcher zu den
Dehnschrauben passen. Die Löcher sollten 51 mm tief und mit einem Durchmesser von 11
mm sein.
4. Befestigen Sie den Montagebügel durch die mitgelieferten Dehnschrauben an der Wand.
5. Prüfen Sie, ob der Schlauch reibungslos herausgezogen werden und sich automatisch
zurückrollen kann.
A1×
Schlauchaufroller Druckluft
B 2×
Dehnschrauben
Länge des Druckluftschlauchs 10 m
Länge des Anschlussschlauchs 1 m
Außendurchmesser des Druckluftschlauchs 12 mm
Innendurchmesser des Druckluftschlauchs 8 mm
Arbeitsdruck ≤ 8 bar
Berstdruck 12 bar
Durchmesser der Einlasskupplungen
3/8 Zoll（DBDS007）
1/4 Zoll（DBDS008）
Temperatur -5 - +45 ℃
TEILELISTE
TECHNISCHE DATEN
MONTAGE
4 5
www.deubaxxl.de www.deubaxxl.de
1. Wählen Sie einen Ort, der frei von Stromleitungen oder anderen Hindernissen ist, und stellen
Sie sicher, dass die Montagefläche stabil genug ist, um das Gewicht der Schlauchtrommel zu
tragen.
2. Positionieren Sie den Montagebügel an der Fläche, wo der Bügel befestigt werden soll.
Markieren Sie die Lochpositionen für die Verschraubung der Dehnschraube auf dieser Fläche.
Es wird empfohlen, dass die Montagehöhe mindestens 1 m ist.
3. Bohren Sie Löcher an den markierten Stellen und stellen Sie sicher, dass die Löcher zu den
Dehnschrauben passen. Die Löcher sollten 51 mm tief und mit einem Durchmesser von 11
mm sein.
4. Befestigen Sie den Montagebügel durch die mitgelieferten Dehnschrauben an der Wand.
5. Prüfen Sie, ob der Schlauch reibungslos herausgezogen werden und sich automatisch
zurückrollen kann.
A1×
Schlauchaufroller Druckluft
B 2×
Dehnschrauben
Länge des Druckluftschlauchs 10 m
Länge des Anschlussschlauchs 1 m
Außendurchmesser des Druckluftschlauchs 12 mm
Innendurchmesser des Druckluftschlauchs 8 mm
Arbeitsdruck ≤ 8 bar
Berstdruck 12 bar
Durchmesser der Einlasskupplungen
3/8 Zoll（DBDS007）
1/4 Zoll（DBDS008）
Temperatur -5 - +45 ℃
TEILELISTE
TECHNISCHE DATEN
MONTAGE
