Myson DECOR User manual

Installation, Operating, Maintenance
and After Sales Manual.
Notice installation et d'entretien
Please leave this manual with the end user.
Ce manuel doit être remis à l'utilisateur final.
Waste disposal according to the WEEE Di reactive (2002/96/EC ). The symbol on the product label indicates that the product may not be handled as domestic
waste, but must be sorted separately. When it reaches the end of its useful life, it shall be returned to a collection facility for electrical and electronic products.
By returning the product, you will help to prevent possible negative effects on the environment and health to which the product can contribute if it is disposed
of as ordinary domestic waste. For information about recycling and collection facilities, you should contact your local authority/municipality or refuse collection
service or the business from which you purchasedthe product. Applicable to countries where this Directive has been adopted.
heatingthroughinnovation.heatingthroughinnovation.
01.04.2010 ISSUE 1
Issue 1
ROHS : Conforme à la directive 2002 / 95 / CE
DEEE : Conforme à la directive 2002 / 96 / CE
Traitement des appareils électriques et électroniques en fin de vie. Ce symbole indique que ce produit ne doit pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte approprié qui se chargera de son recyclage. En s'assurant que ce produit est bien mis au rebus de manière appropriée,
vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Lorsque l’appareil de chauffage est mis au rebut,
respecter les réglementations concernant l’élimination de l’huile.
Electric DÉCOR & COLUMN
CHORUS Électrique & TÉOLYS Électrique
5.0 Conseils d’entretien
lUtilisez un chiffon sec (sans solvant) pour le boîtier de
régulation,
lUtilisez de l’eau savonneuse tiède pour l’entretien des parois
extérieures du radiateur (pas de produit abrasif ou corrosif).
Cet appareil de chauffage est rempli d’une quantité précise
de fluide caloporteur, huile spéciale ou eau glycolée selon les
appareils. Les réparations nécessitant l’ouverture du réservoir
ne doivent être effectuées que par le fabricant ou son service
après vente qui doit être contacté en cas de fuite d’huile ou
d’eau glycolée. Ce fluide, spécialement élaboré pour cet
usage ne nécessite aucun entretien particulier.
Les opérations d’entretien doivent être effectuées sur un radiateur éteint. Prenez donc soins d’arrêter l’appareil. Afin
d’assurer la longévité de votre radiateur, nous vous recommandons d’appliquer les quelques conseils suivants:
6.0 Garantie (Extrait de nos Conditions Générales de Vente)
Nos radiateurs sont garantis 5 ans à compter de la date de livraison à nos clients contre tous défauts de fabrication et
dans les limites définies dans nos conditions générales de ventes. Deux ans pour la peinture et les composants
électriques équipant nos appareils.
MYSON Eastern Avenue, Team Valley, Gateshead, Tyne & Wear NE11 0PG, UK
T: 0845 402 3434, F: 0191 491 7568, [email protected], www.myson.co.uk
FINIMETAL 157 Avenue Charles Floquet, 93158 Le Blanc Mesnil Cedex, France
T: 01 45 91 62 00, F: 01 45 91 62 99, [email protected], www.finimetal.fr
23842 electric decor column manual GB_Fr 05/08/2011 11:22 Page 1

Electric DÉCOR AND COLUMN
CHORUS Électrique & TÉOLYS Électrique
1.0 General Information
3.0 Electrical Supply
lThe Electric Décor & Column radiators are sealed electric
radiators designed for fixed wall-mounted installation
lThis radiator is supplied complete with connection cable and
wall brackets with screws
lThe radiators have a double insulated electrical part - Class II
2.0 Fitting the Appliance
CAUTION: This radiator may be hot to touch. It is the responsibility of the installer to ensure this caution is brought to
the attention of all users.
If the instructions for fitting and use are not followed, this may lead to overheating and malfunction.
The liquid in this radiator is not affected by temperatures below 0°C.
Please read these instructions thoroughly before beginning installation.

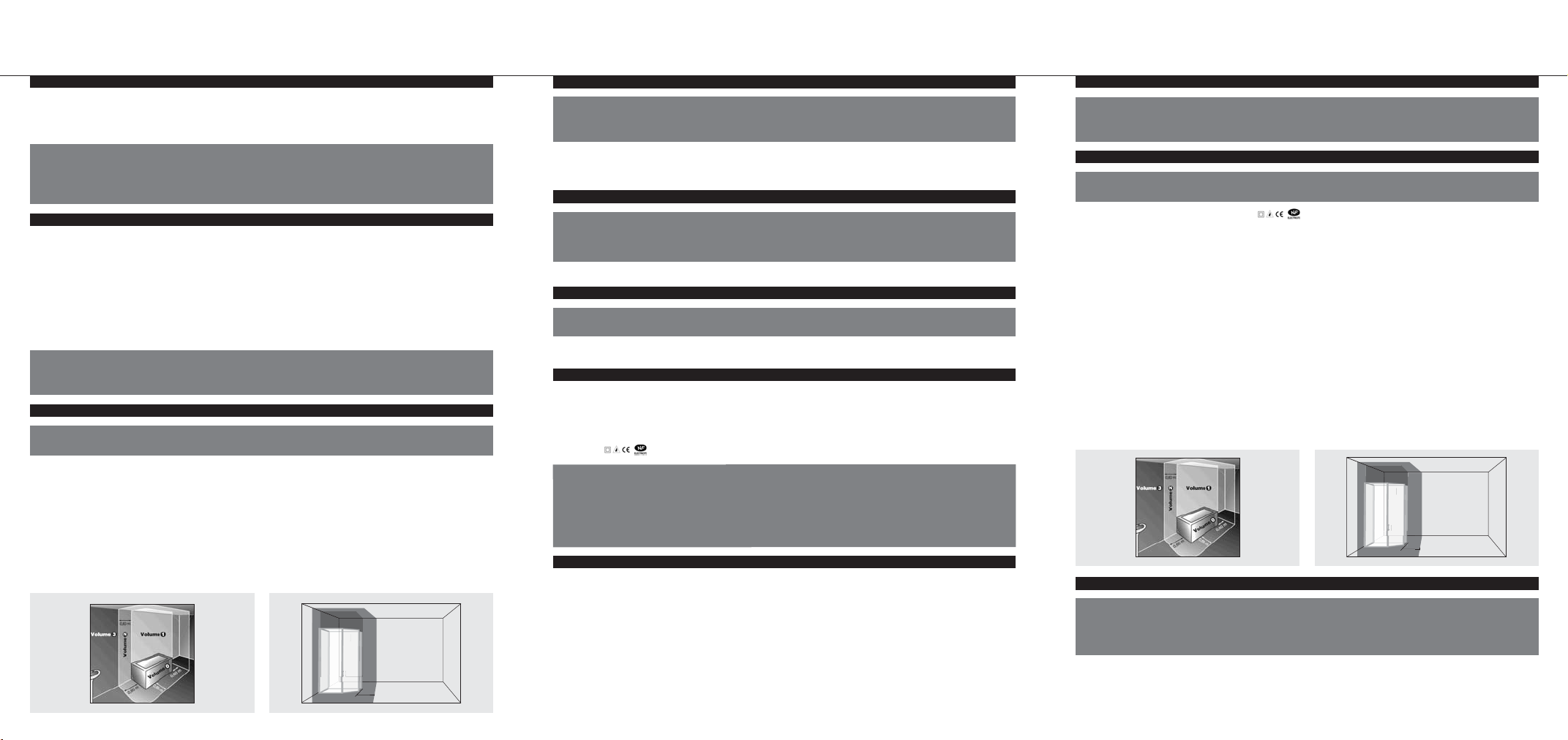

Fig. 1 Fig. 2
0
1
0,6 m
0
0
0
0
0
0
0
1
0,6
Zone 2
Zone 1
Electric DÉCOR AND COLUMN
CHORUS Électrique & TÉOLYS Électrique
lFigures 1 and 2 below show the correct positioning of the
radiator.
lThe radiator should be mounted on a vertical wall with the
connection cord at the bottom of the radiator.
lThe lower part of the radiator must be within a minimum
distance of 150mm from the ground
lThe radiator must not be installed within 40mm of a wall or
underneath a power outlet.
lImproper installation of a shelf above the radiator must be
carried out over 150mm of it.
lIt is recommended to perform the installation, if possible,
close to locations with high heat losses (windows etc) and
using screw fasteners appropriate to the nature of the wall.
lDrill and plug the 4 fixing holes in a suitable location.
lSecure the radiator to the wall using the screws supplied.
lMake the electrical connection.
lFor bathroom installations the appliance must be installed
outside zone 1 with the electrical connection outside zone 2
(see diagram below), in accordance with the latest electrical
safety regulations, and in such a way that the controls cannot
be reached by a person using the bath or shower.
lEnclosure class IP44
lConnect the 3 core cables as follows:-
Brown wire = Live
Grey or Blue wire = Neutral
Black wire = Control Wire (Pilot Wire)
This wire must never be connected
to the earth and must be isolated.
lRCCD of 30mA maximum is compulsary for bathrooms or
shower rooms.
lThis appliance must be connected to the fixed wiring through
a cable outlet (5A max) and controlled through a double pole
switch having a contact separation of at least 3mm in all poles
lThe radiator is supplied with a 1.5m cord
lSupply voltage 230-240V
lFor installation in a bathroom (to comply with current IEE
regulations) the appliance must be wired in the manner
prescribed with the double pole switch mounted outside the
bathroom.
For the correct installation of radiators it is essential that the fixing of the radiator is carried out in such a way that it is
suitable for intended use AND predictable misuse. A number of elements need to be taken into consideration including the
fixing method used to secure the radiator to the wall, the type and condition of the wall itself, and any additional potential
forces or weights that may happen to be applied to the radiator, prior to finalising installation.
4.0 Operating Instructions
lThe radiator can be used in constant operation without any risk.
lPlease refer to the Operating Manual supplied with the Radio
Frequency Thermostat.
lWARNING: In order to avoid over heating, do not cover the
heater. This means that the radiator must not be used for drying
clothes, for example, by placing them directly the radiator.
5.0 Maintenance
lUse only mild cleaning agents when cleaning and wiping of the radiator is necessary.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning
the use of the appliance by a person responsible for their safety. Children should also be supervised so that they do
not play with the appliance.
If the supply cord on this product is damaged, it must be replaced by the manufacturer, its service agent, or other
qualified person.
This radiator is filled with a precise quantity of liquid, any repairs that involve opening the radiator must be carried out
by the manufacturer or his service agent. Any leakage must be dealt with by the manufacturer or his representative.
6.0 Warranty
Our electric radiators are guaranteed for 2 years from date of purchase against any manufacturers defects within the
limits defned in our conditions of sale and warranty statement.
The electrical installation must comply with local or national regulations
This appliance must be installed by a competent electrician.
1.0 Informations générales
lLes radiateurs Chorus électriques et Téolys électriques sont des
radiateurs aciers conçus pour être installés sur fixations murales.
lL’appareil est livré avec son câble de raccordement électrique et
ses consoles de fixations.
lNORMES Double Isolation Classe II - IP44 - IK09 - CE - NF
Electricité.
lCes radiateurs sont conformes aux normes NF – EN 60.335-1,
60.335-2-30. Ces appareils bénéficient d’une double isolation sur
les parties électriques – classe II, sont protégés contre les
projections d’eau (IP44) et bénéficient d’une résistance mécanique
aux chocs (IK09). Ils sont également conformes à la directive
européenne 2004/108/CE (marquage CE sur tous les appareils).
2.0 Installation de l’appareil
MISE EN GARDE: Le radiateur peut être chaud au toucher. Il est de la responsabilité de l’installateur de s’assurer que
cette mise en garde soit communiquée au consommateur final.
Dans le cas où les instructions de montage et d’utilisation ne sont pas respectées, des problèmes de surchauffe ou de
dysfonctionnement peuvent apparaître.
Le fluide caloporteur à l’intérieur du radiateur est prévu pour résister à des températures inférieures à 0°C.
Merci de lire ces instructions avec attention avant de débuter votre installation.
Pour profiter pleinement de votre appareil et pour votre plus
grand confort, nous vous demandons de prendre en
considération les recommandations suivantes:
lLe schéma ci-joint indique l’emplacement correct de l’appareil.
lL’appareil doit être monté sur un mur vertical et le câble
d’alimentation doit être situé en position basse.
lCet appareil ne doit jamais être installé avec son câble
d’alimentation en position haute. Le boîtier ne doit pas
reposer sur le sol. Prévoyez tout simplement des cales lors
de l’installation afin de le protéger.
lL’appareil ne doit pas être installé à moins de 40 mm d’une
paroi ni en dessous d’une prise de courant.
lLa partie inférieure du boîtier doit se situer à une distance
minimale de 150 mm du sol.
lToute installation d’une tablette au dessus du radiateur doit
être réalisée à plus de 150 mm de celui-ci.
lIl est recommandé de réaliser l’installation si possible à
proximité des emplacements à fortes déperditions (fenêtres,…).
lUtilisez des vis de fixations adaptées à la nature de votre
mur, sécurisez le radiateur sur le mur à l’aide des 4 vis fournies
avec l’appareil
lEffectuez le raccordement électrique
3.0 Raccordement électrique
Fig. 1 Fig. 2
0
1
0,6 m
0
0
0
0
0
0
0
1
0,6
Zone 2
Zone 1
lNORMES Double Isolation Classe II - IP 44 - IK09
lRÈGLES PARTICULIÈRES D’INSTALLATION CONCERNANT
LES SALLES D’EAU
INSTRUCTIONS POUR LA FRANCE (APPLICATION DE LA
NORME NFC 15.100)
En complément des règles prescrites dans cette notice, les
appareils doivent être installés conformément à la norme NFC
15.100 et aux règles de l’art.
Cet appareil est de classe II. Il est donc protégé contre les
projections d’eau, et peut-être installé dans les volumes 2 et
3, sous réserve qu’il ne puisse être atteint par une personne
utilisant la baignoire ou la douche. Il ne doit pas être raccordé
à une borne de terre.
lLes caractéristiques techniques de votre appareil sont
indiquées sur son étiquette signalétique située au dos de
l’appareil. Merci d’en prendre note préalablement à toute
demande d’intervention SAV.
lL’alimentation se fait par courant monophasé 230-240 V~/ 50Hz.
lRaccordez le câble du bornier de sortie de câble en suivant
les instructions suivantes :
Fil marron = Phase
Fil gris = Neutre
Fil noir = Fil pilote
Ce dernier câble permet d’assurer des fonctions d’abaissement
de température s’il est raccordé à un programmateur
spécifique. Il ne doit jamais être relié à la terre et doit être isolé
de tout contact s’il n’est pas utilisé.
lSi le câble d’alimentation est endommagé, il doit être remplacé
par un câble spécifique. L’opération de remplacement de ce
câble doit être réalisé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d’éviter un danger.
lUn dispositif de coupure omnipolaire est obligatoire. La
distance de séparation des contacts doit être d’au moins 3 mm.
lUn disjoncteur différentiel de 30mA maxi est obligatoire pour
les salles de bains ou douche.
lLe câble d’alimentation monté d’origine doit être relié au
réseau par une boîte de connexion qui devra être placé
derrière l’appareil, sans interposition de prise de courant et qui
sera situé au moins à 250 mm du sol (cuisine & salle de bains).
lLes interrupteurs et dispositifs de commande pourront être
placé en veillant qu’ils restent inaccessibles par une personne
utilisant la baignoire ou la douche.
lL’appareil est fourni avec un câble d’alimentation de 1,5m.
L’installation doit être conforme aux normes en vigueur et aux règles de l’art du pays dans lequel il est mis en oeuvre.
Cet appareil doit être installé par un électricien compétent.
4.0 Conditions d’utilisation
lLe radiateur peut être utilisé en fonctionnement constant sans
aucun risque.
lPour le fonctionnement de la régulation électronique se référer
à la notice fournie avec le récepteur RF.
lMISE EN GARDE: pour éviter une surchauffe, ne pas couvrir
l’appareil de chauffage.
Ces appareils ne sont pas prévus pour être utilisés par des personnes (y compris les enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf
si elles ont pu bénéficier, par l'intermédiaire, d'une personne responsable de leur sécurité, d'une surveillance ou
d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils
ne jouent pas avec l'appareil.
2.0 Installation de l’appareil (suite...)
Pour une installation correcte, il est important que les fixations du radiateur soient posées afin de permettre une utilisation
optimale et pratique. Un nombre important d’éléments doit donc être pris en considération : la manière de fixer le radiateur
afin de sécuriser le radiateur sur le mur et que celui-ci ne se détache pas, le type et la qualité du mur sur lequel le radiateur
est fixé, et toutes autres forces ou poids potentielles qui pourraient être appliqués sur le radiateur.
FRANÇAIS
23842 electric decor column manual GB_Fr 05/08/2011 11:22 Page 4
