Napoleon B52NG-1 User manual

FRENCH PG. 9
W415-2744 / A / 11.04.19
ADD MANUAL TITLE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Phone [phone] • www.napoleon.com • [email protected]
CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:
CSA 2.22 AND ANSI Z21.50 FOR VENTED DECORATIVE GAS APPLIANCES
INSTALLER:
Leave this manual with the appliance
CONSUMER:
Retain this manual for future reference
ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)
NATURAL GAS MODELS:
PROPANE GAS MODELS:
Product Name / Code
(MUST use title from Price Book)
ADD ____ ILLUSTRATED
ADD PRODUCT IMAGE
CSA /
INTERTEK
LOGO
SAFETY INFORMATION
- Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch; do not
use any phone in your building.
• Immediately call your gas supplier from a
neighbour’s phone. Follow the gas
supplier’s instructions.
• If you cannot reach your gas supplier, call
the fire department.
- Installation and service must be
performed by a qualified installer, service
agency, or the supplier.
This appliance may be installed in an aftermarket,
permanently located, manufactured home (USA
only) or mobile home, where not prohibited by
local codes.
This appliance is only for use with the type of gas
indicated on the rating plate. This appliance is
not convertible for use with other gases, unless
a certified kit is used.
FIRE OR EXPLOSION HAZARD
Failure to follow safety warnings exactly
could result in serious injury, death, or
property damage.
WARNING
!
ENGLISH
$10.00
FOR INDOOR USE ONLY
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
B52NG-1
B52PG-1
INSTALLATION AND
OPERATION MANUAL
HDX52-2
Glass Burner Assembly

W415-2744 / A / 11.04.19
EN
2
table of contents
A. Remove the door,
refer to installation
instructions. Remove
the 8 securing screws
and lift the plate
up and out of the
appliance. Gasket
may need to be
replaced if damaged.
This glass burner assembly is approved for use in the HDX52-1 gas appliance only. It is not approved for use as a
stand alone appliance or in conjunction with any other appliance.
1.0 general information 2
2.0 installation 2
2.1 access panel 2
2.2 burner assembly 2
2.3 bulkheads 3
2.4 media tray 3
2.5 glass media 4
3.0 adjustment 5
3.1 flame characteristics 5
3.2 venturi adjustment 5
4.0 replacement parts 6
4.1 overview 6
4.2 B52NG-1 glass burner 7

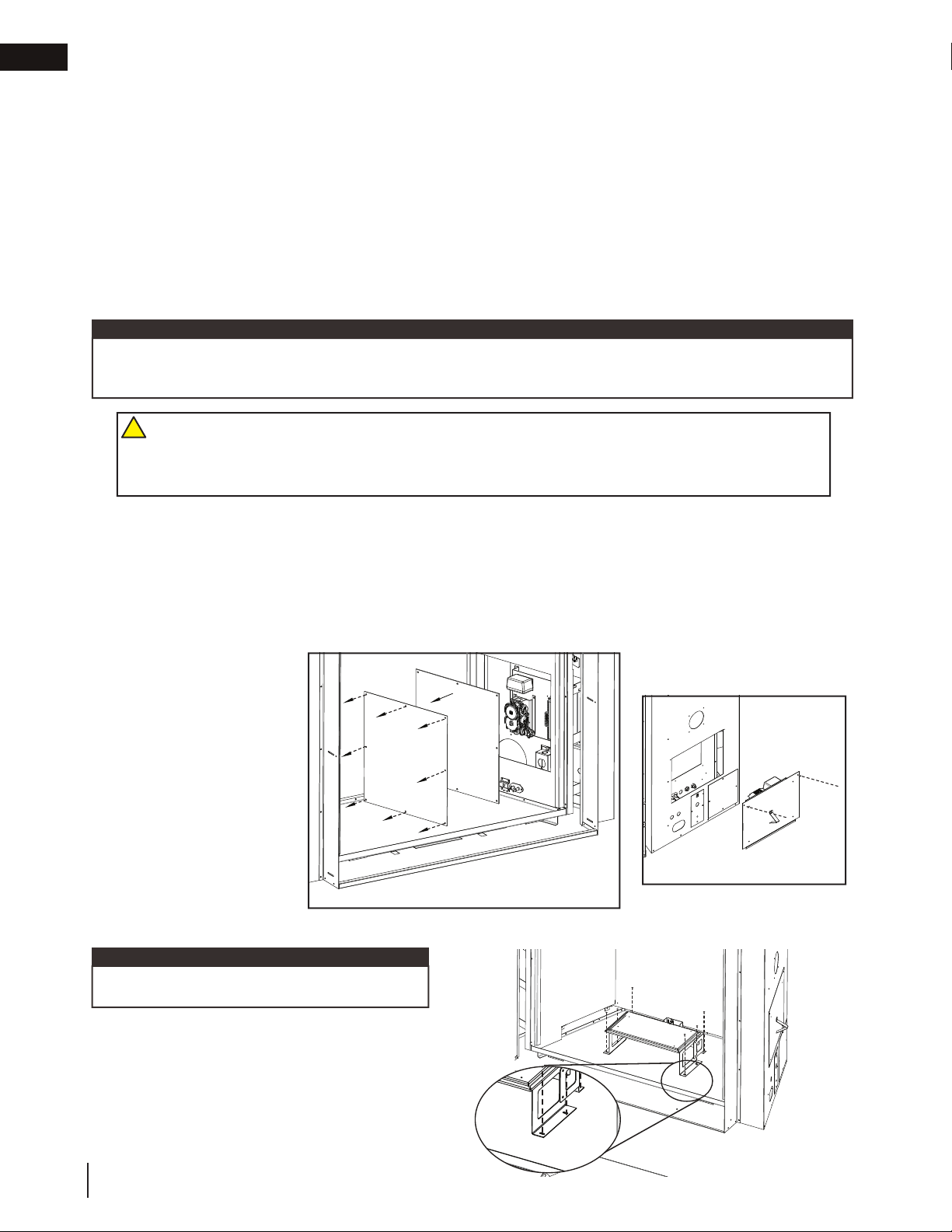

2.1 access panel
2.2 burner assembly
INSIDE APPLIANCE
OUTSIDE APPLIANCE
note:
Install decorative panels before burner assembly.
A. Attach the burner assembly to the
firebox base with the screws supplied.
1.0 general information
2.0 installation
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice. Changes, other than
editorial are denoted by a vertical line in the margin.
note:
EN

EN
W415-2744 / A / 11.04.19 3

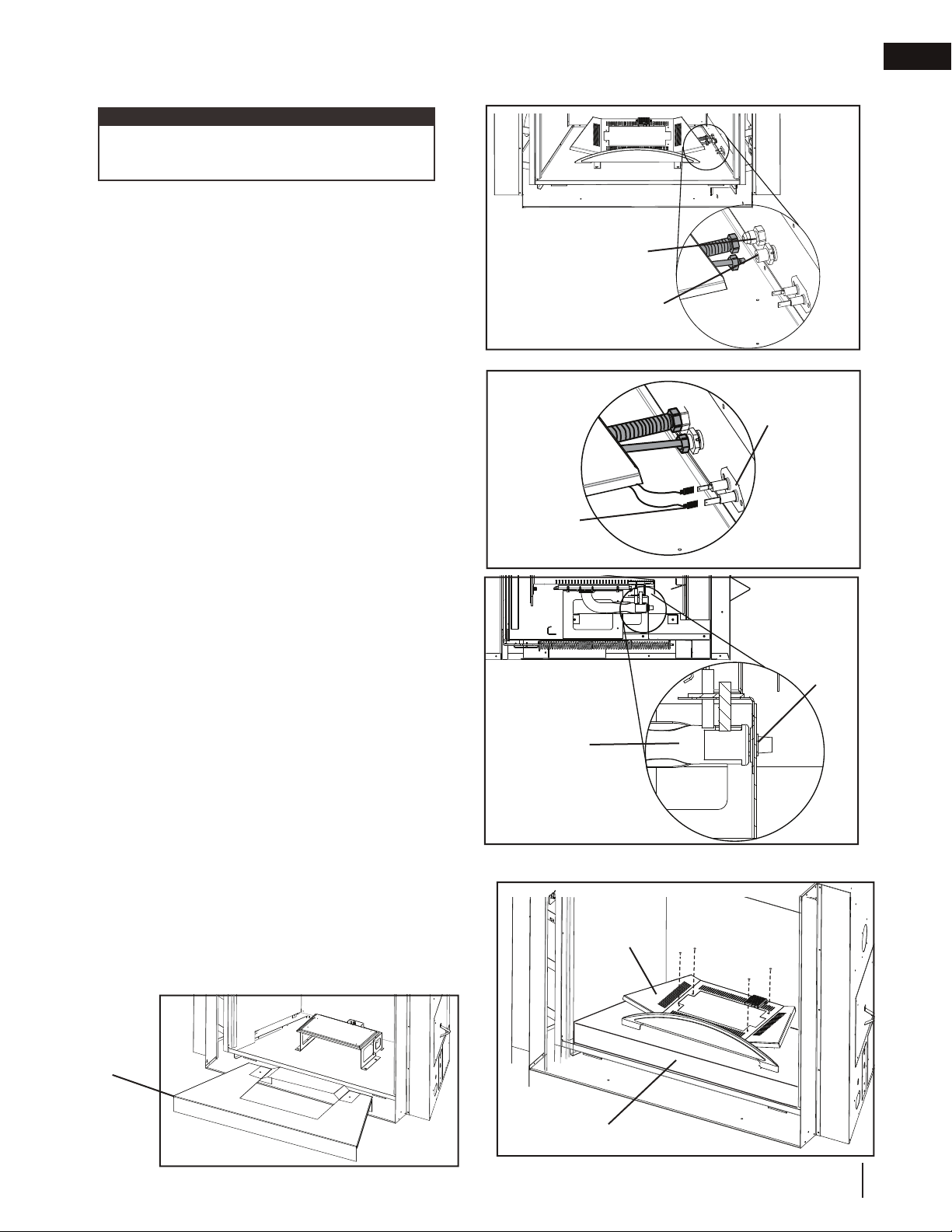

installation
A. Connect the main burner gas flex line and the
pilot line to the gas fittings on the bulkheads
located under the valve access opening.
Care must be taken to ensure the pilot line is
not kinked or damaged and ensure gas tight
connections are made.
2.3 bulkheads
B. Connect the pilot electrode lead to the
bulkhead matching the 3/16" flag with the
3/16" bulkhead spade. Do the same with the
1/4” spark lead to the 1/4” bulkhead spade.
C. Ensure the venturi tube is over the orifices
before lighting.
D. Check for gas leaks by brushing on a soap
and water solution. Do not use open flame.
E. After leak test has been performed re-install
access panel with gasket.
2.4 media tray
A. Place the burner support over the pan burner as
shown below.
B. Align the holes in the media tray with the holes in
the pan burner.
note:
Bulkhead covers need to be removed. Refer to
installation manual for removal instructions.
Pilot
Electrode
Lead
Bulkhead
Venturi
Tube
Ori¿ce
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
MEDIA TRAY
BURNER SUPPORT
BURNER
SUPPORT

W415-2744 / A / 11.04.19
EN
4
installation
note:
Do not cover the burner at the pilot opening.

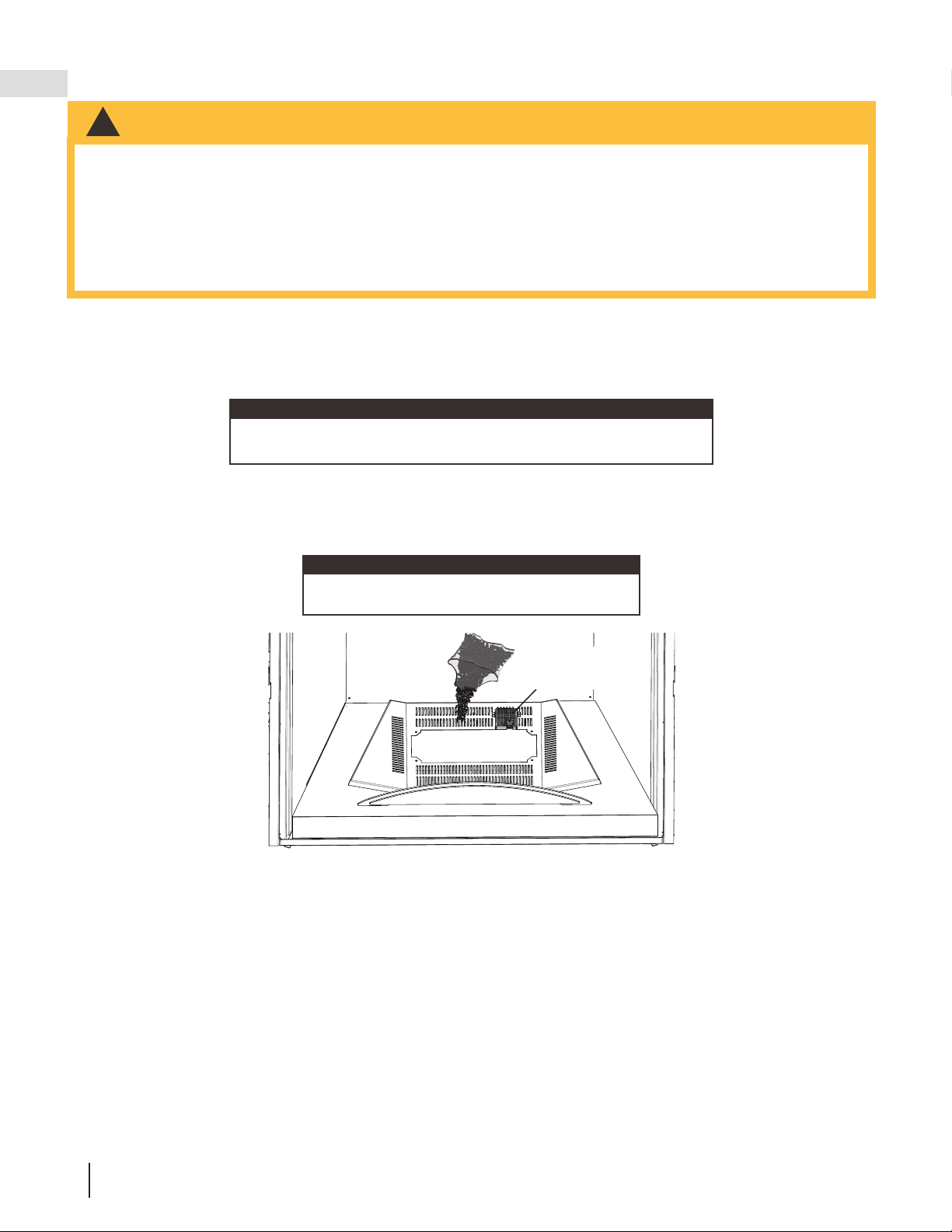

2.5 glass media
!WARNING
• Clean the glass media prior to installation. Before applying the cleaned glass, ensure that it is dry.
• Do not change or substitute the glass media material provided with this appliance. If replacing, use only the
replacement glass media available from your local authorized dealer / distributor.
• Glass media over the burner must not be more than one layer high. More than one layer over the burner will
cause flame lifting and sooting problems.
• Do not place any media (glass or vermiculite) in or around the pilot opening and/or on the burner ports. This
will interfere with the pilot operation.
Evenly spread the glass media onto the media tray, covering the burner tube and tray. Ensure no glass
media falls into the pilot opening. If this happens, insert a clean bag into your vacuum cleaner and vacuum
out the glass media. Replacement glass can be purchased from your local dealer / distributor.
Cleaning Glass Media
Glass media may have a fine oil residue that needs to be cleaned prior to installation. Clean the glass with
mild dish soap, drain, rinse thoroughly and dry before placing over the burner.
Do not use more media than what was supplied with the appliance.
note:
PILOT
OPENING

EN
W415-2744 / A / 11.04.19 5
Burner Air Shutter Openings
P 7/16"
NG 3/8"
3.0 adjustment
3.1 flame characteristics
3.2 venturi adjustment
It’s important to periodically perform a visual check of
the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal,
call a service person.
Flame must envelop
upper
3/8" to 1/2"
(12.7mm - 9.5mm) of
Flame sensor
3/8” - 1/2”
(9.5mm - 12.7mm)
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER.
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
It is important that the orifice is securely inserted into the venturi.
note:

W415-2744 / A / 11.04.19
EN
6

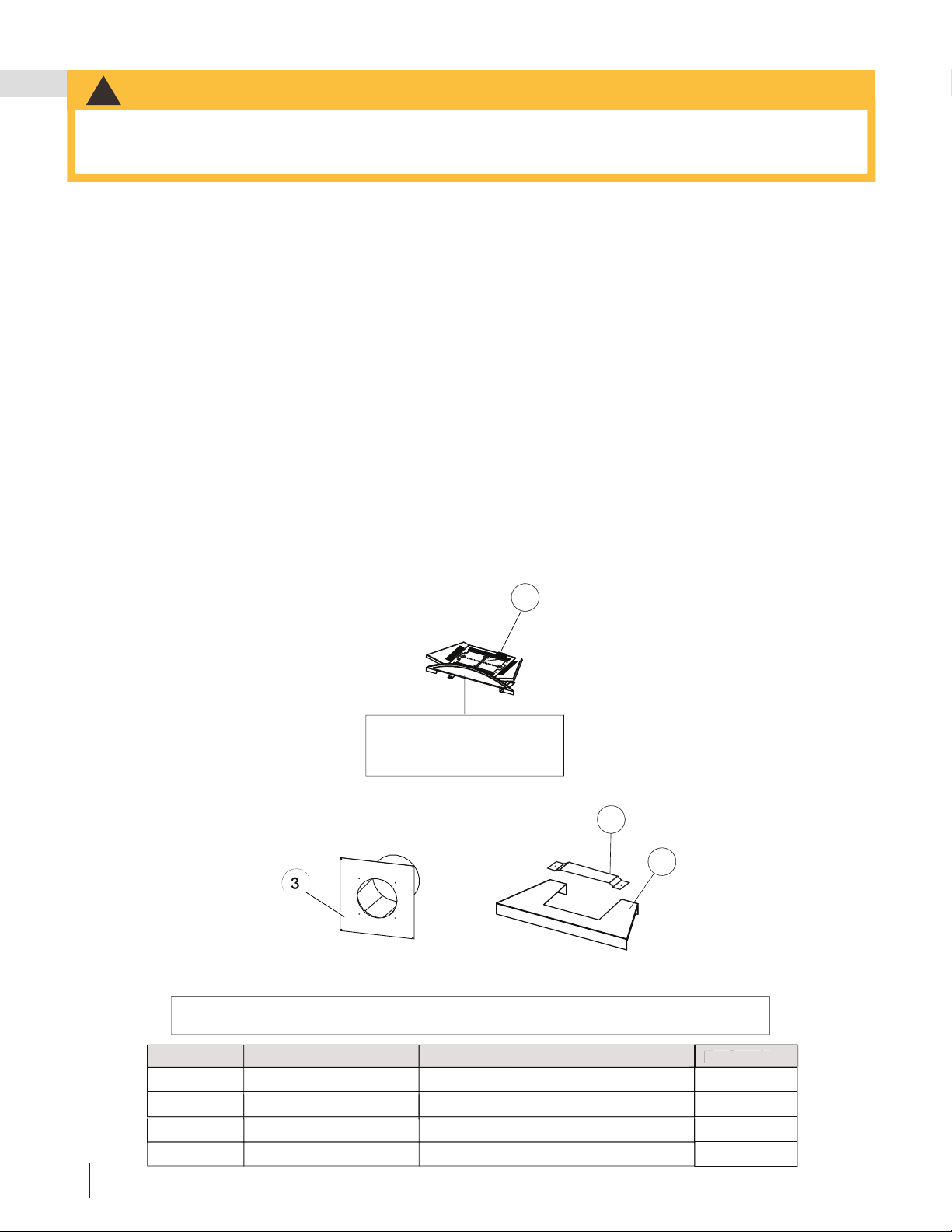

4.0 replacement parts
!WARNING
• Failure to position the parts in accordance with this manual or failure to use only parts specifically approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identified as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identified as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identified as ‘SO’ are special order and can take up to 90 days for delivery.
11
4
Items may not appear exactly as illustrated.
Ref. Part Number
1
1
3
Burner assembly, glass
B52NG/PG-1
13
Inner baseW035-0345
2
W585-0834 Vent pipe shield
3
For replacement parts,
refer to “B52NG-1 Glass
Burner” section.
2
4W215-0182 Deflector
Description Stocked
Ref.
P
art
Nu
m
be
r
D
escr
i
pt
i
o
n
S
tocke
d
4.1 overview

EN
W415-2744 / A / 11.04.19 7
replacement parts
15
5
11
8
12
16
13
14
4
3
9
10
6 7
2
15
5
11
8
12
16
13
14
4
3
9
10
6 7
2
Items may not appear exactly as illustrated.
Ref. Part Number Description
1W655-0514 BOWL SUPPORT 2W715-0978 Media bowl trim
3W290-0270 Venturi gasket 4W720-0169 Venturi
5W080-1477 Left burner bracket
6W200-0461 Pilot cover 7W710-0071 Media bowl assembly
8W010-2863 Pilot assembly (NG)
Ref. Part Number Description 10 W010-3388 Pan burner assembly
11 W255-0002
12 W500-0767 Venturi support plate
13 W456-0017 Burner orifice #17 (NG) 14 W456-0043 Burner orifice #43 (P) 15 W080-1479 Burner bracket
16 W080-1478 Right burner bracket
1
W
655
-
05
14
6
W2
00
-
0
4
6
1
6
9W080-1480 Pilot bracket
8W010-2900 Pilot assembly (P) 17 W100-0167 Burner assembly (#3, #4 & #10)
Stocked Stocked
Re
f. Part N
u
mb
er
Descr
ip
t
i
o
n
S
tocked
Re
f.
P
art
Nu
m
be
r
D
escr
ip
t
i
o
n
S
tocke
d
Bowl support
Yes Yes
Yes Yes
Tube fitting
4.2 B52NG-1 glass burner
