INSTALLATION AND
OPERATION MANUAL
HDX52-2
Burner Assembly,
Oak Log Set Configuration

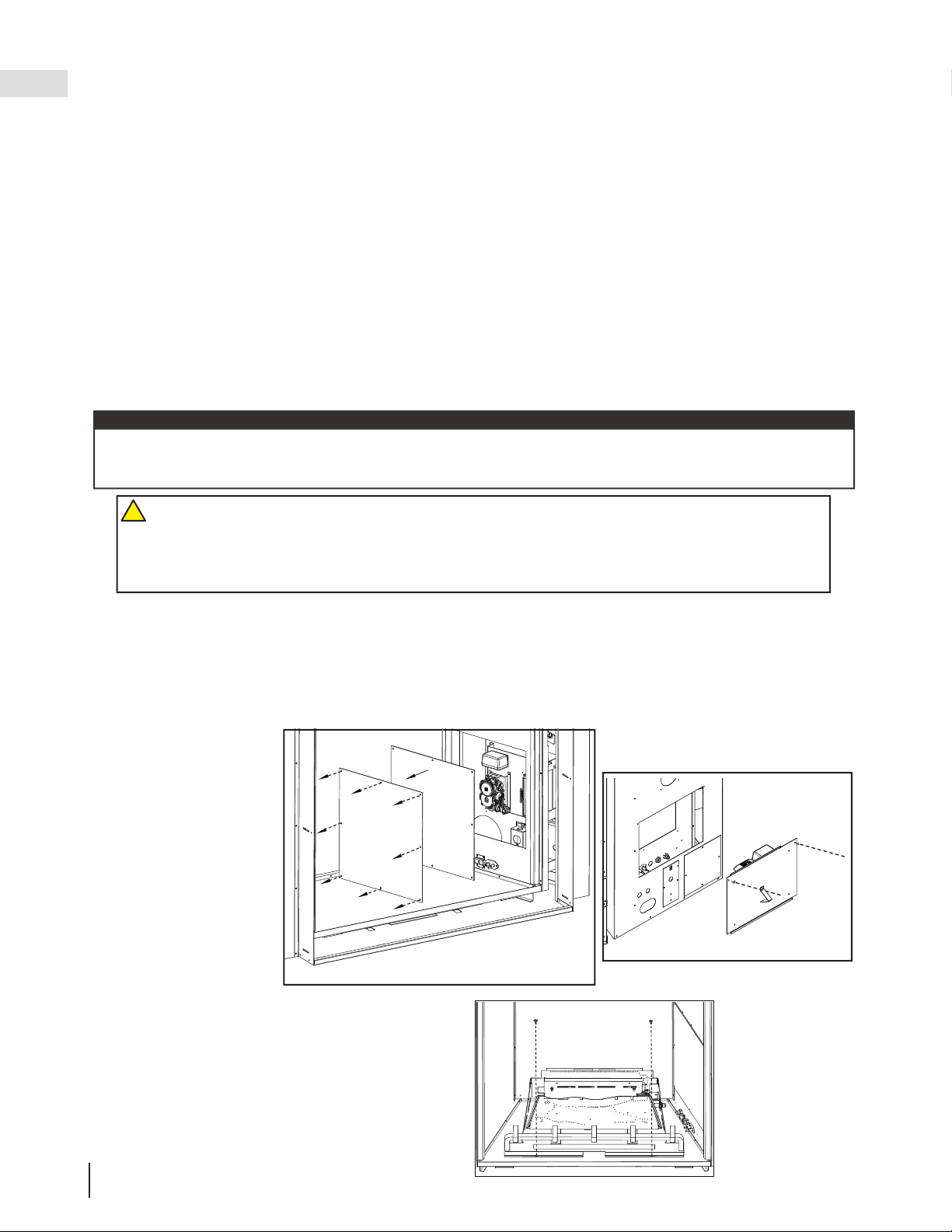

A. Remove the door,
refer to installation
instructions.
Remove the 8
securing screws
and lift the plate
up and out of
the appliance.
Gasket will need
to be replaced if
damaged.
A. Attach the burner assembly to the firebox
base with the 2 screws supplied.
This burner and log assembly are approved for use in the HDX52 gas appliance only. They are not approved for
use as a stand alone appliance or in conjunction with any other appliance.
1.0 general information
2.0 installation
2.1 access panel
2.2 burner assembly
1.0 general information 2
2.0 installation 2
2.1 access panel 2
2.2 burner assembly 2
2.3 bulkheads 3
2.4 hearth panel installation 4
2.5 hearth log & log placement 5
2.6 charcoal lumps 7
2.7 charcoal embers 7
2.8 vermiculite 7
2.9 glowing embers 7
3.0 adjustment 8
3.1 flame characteristics 8
3.2 venturi adjustment 8
4.0 replacement parts 9
4.1 log overview 9
4.2 log burner assembly (NG) 10
4.3 log burner assembly (P) 11
INSIDE APPLIANCE
OUTSIDE APPLIANCE
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice. Changes, other than
editorial are denoted by a vertical line in the margin.
note:
W415-2746 / A / 11.04.19
EN
2
table of contents

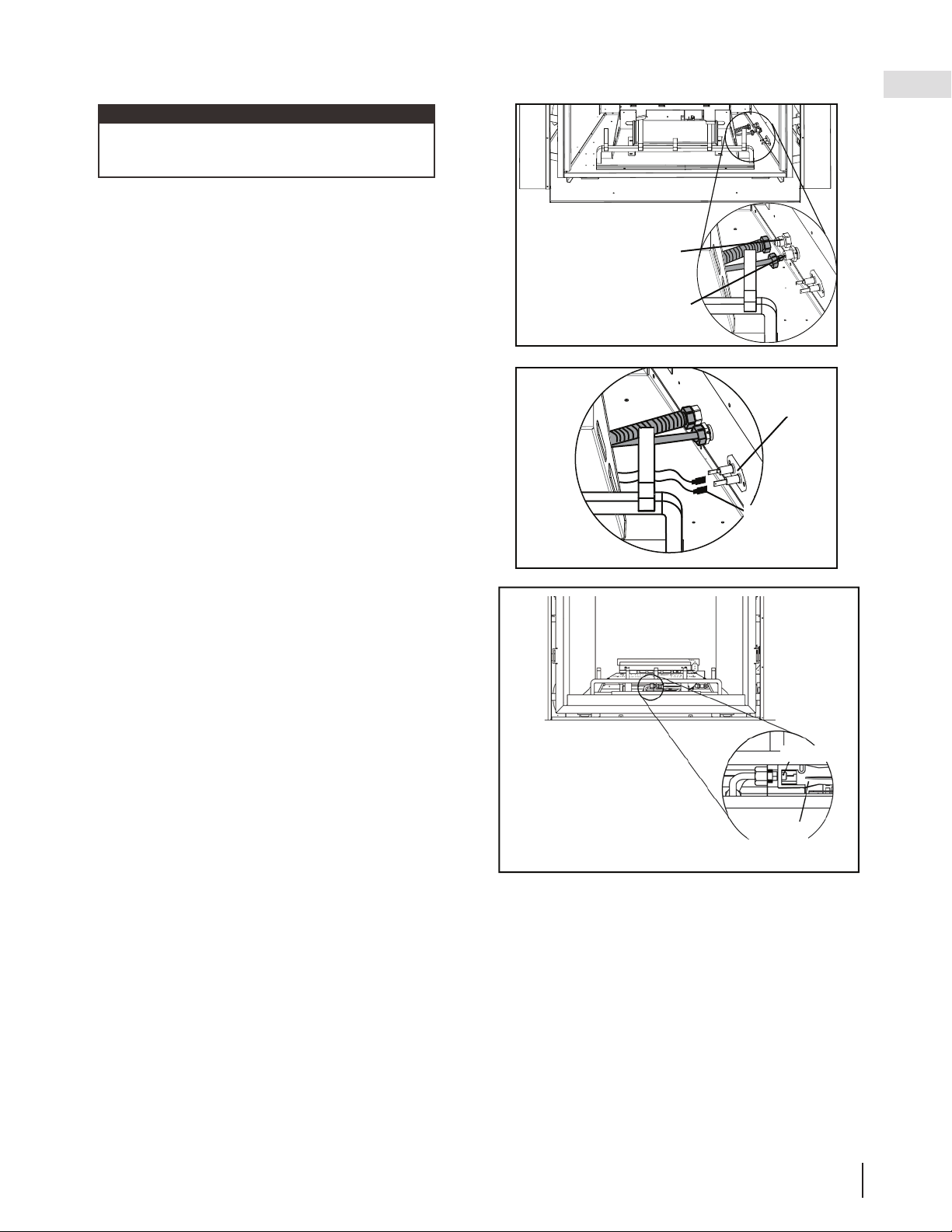

A. Connect the main burner gas flex line and the
pilot line to the gas fittings on the bulkheads
located under the valve access opening.Care
must be taken to ensure the pilot line isn’t
damaged and ensuring gas tight connections
are made.
2.3 bulkheads
B. Connect the pilot electrode lead to the
bulkhead matching the 3/16" flag with the
3/16" bulkhead spade. Do the same with the
1/4” spark lead to the 1/4” bulkhead spade.
C. Ensure the venturi tubes are over the orifice
before lighting.
D. Check for gas leaks by brushing on a soap
and water solution. Do not use open flame.
E. After leak test has been performed re-install
access panel with gasket.
note:
Bulkhead covers need to be removed before
beginning installation.
Main
Burner Gas
Connection
Pilot Tube
Gas Connection
Pilot
Electrode
Lead
Bulkhead
EN
W415-2746 / A / 11.04.19 3
installation

Hearth floor panels are shipped separate from the appliance and are included with the mandatory brick panel kits.
Due to the brittle material of the panels, care must be taken not to bend or force them into place.
When shipped, the hearth panels range in varying shades of Sandstone / New Port. During initial use, the panels will
darken temporarily. The appearance of the panels will permanently lighten in color with use.
INSTALL HEARTH FLOOR PANELS ACCORDING TO THE INSTALLATION LEAFLET.
2.4 hearth panel installation
note:
It is recommended to remove the grate assembly prior to panel installation.
W415-2746 / A / 11.04.19
EN
4
installation

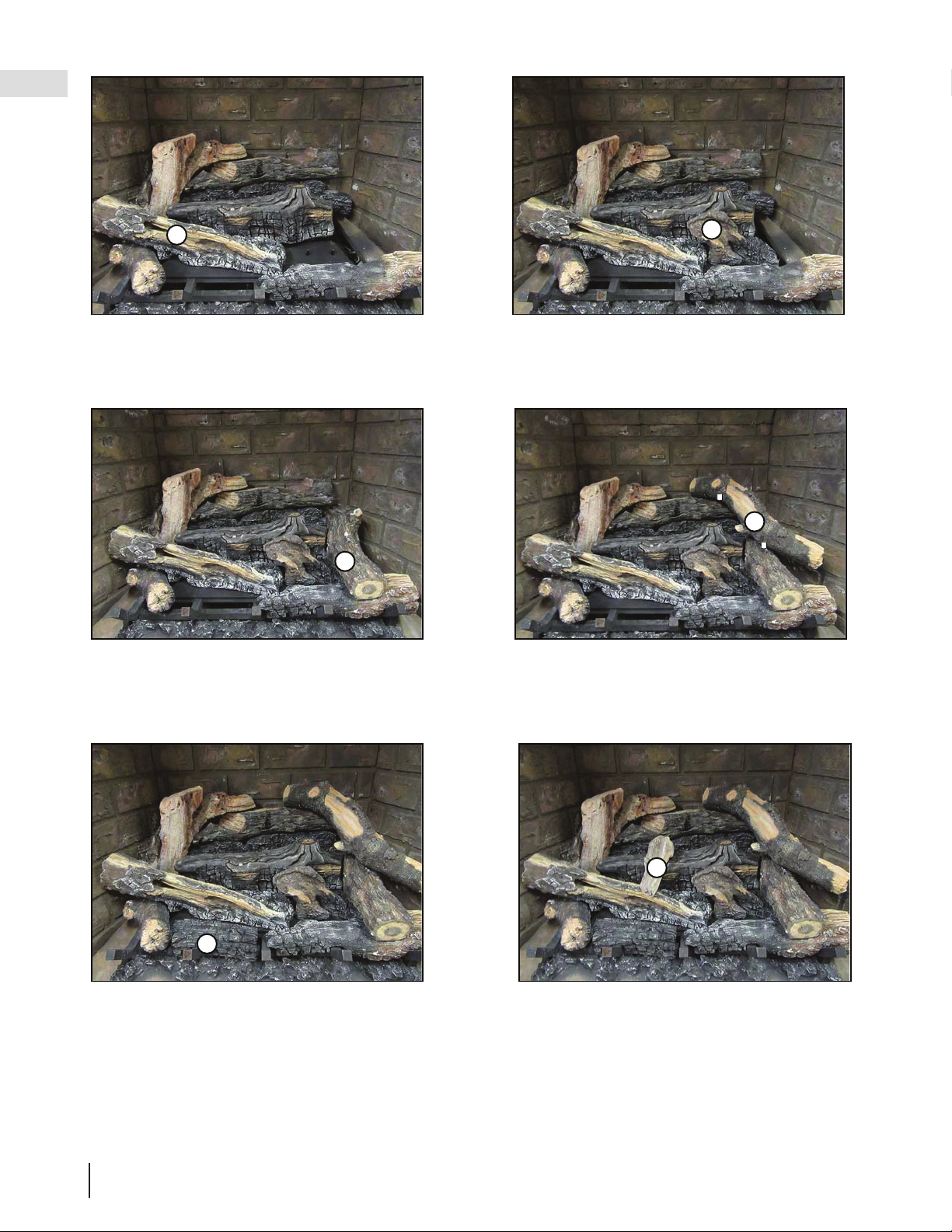

2.5 hearth log & log placement
A
B
C
D
E
F

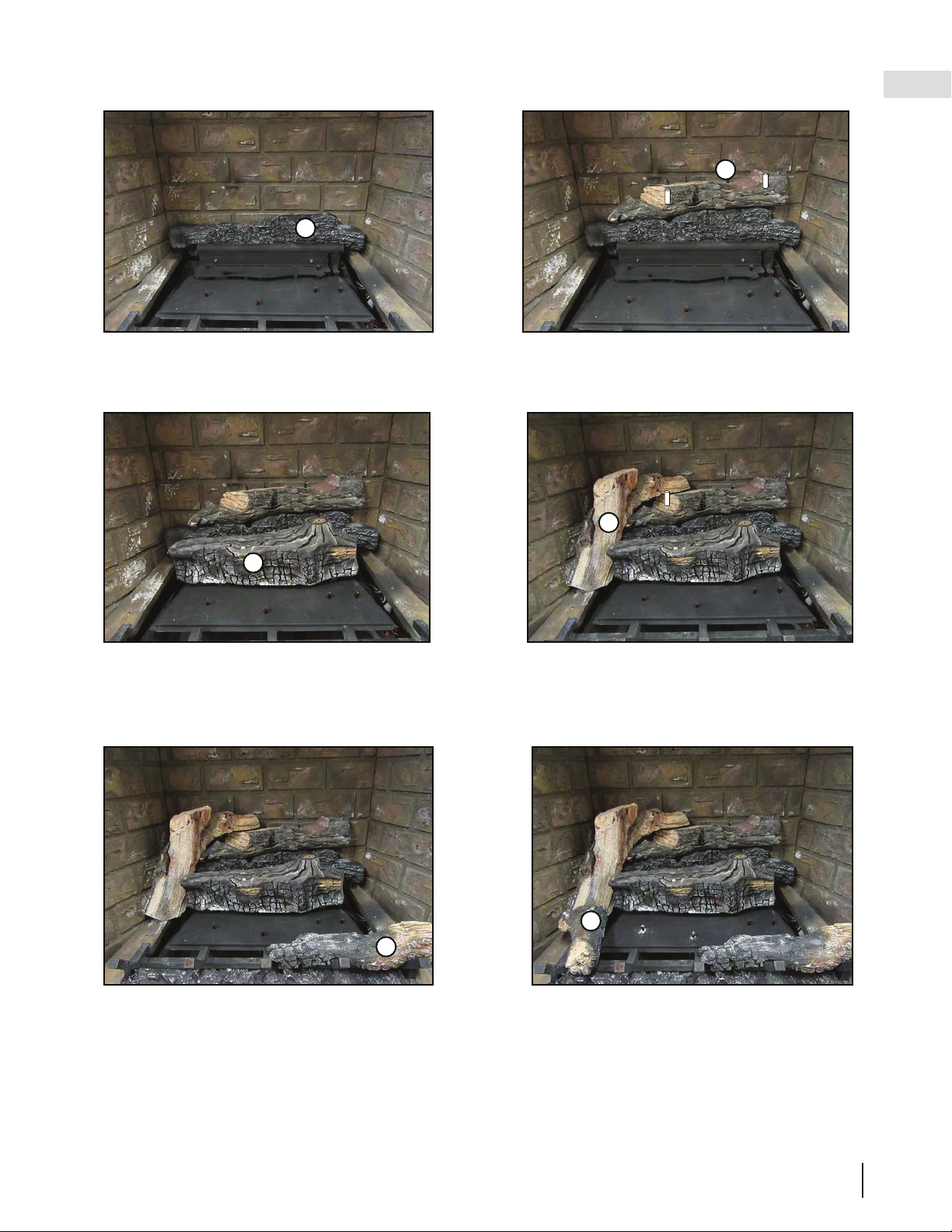

A. Align the 2 holes in the bottom of the
bottom rear log with the studs located on
the rear log support.
B. Align the 2 pins in the bottom of the top
rear log with the holes in the top of the
bottom rear log.
C. Align the 2 holes in the bottom in the
middle log with the studs located on the
front log support.
D. Align the hole in the rear left log with the
left pin of the top rear log.
E. Line the notches in the bottom of the
front right log with the 4th and 5th grate
posts. Make sure not to cover ports.
F. Line the notch in the front left log with the
front left corner of the burner.
EN
W415-2746 / A / 11.04.19 5
installation

GH
I
J
K
L
G. Align the 2 holes located in the bottom
of the front left crossover log with the 2
studs on the left hand side of the burner.
H. Align the 2 holes in the bottom of the
right middle log with the 2 studs on the
right hand side of the burner.
I. Place the top right log on the notches in
the bottom rear log and the front right log
pushing back against the rear panel.
J. Align the hole and the pin in the right
crossover log with the pin in the top rear
log and the hole in the top right log.
K. Place the notch in the front charcoal log
over the second grate post. Make sure
not to cover any ports.
L. Align the pin in the bottom of the middle
crossover with the hole in the middle of
the middle log resting it on the front left
crossover log.
W415-2746 / A / 11.04.19
EN
6
installation

2.6 charcoal lumps
2.7 charcoal embers
2.8 vermiculite
2.9 glowing embers
Place the lumps in front of the logs in a realistic manner taking care not to block or close off any of the burner ports.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
Randomly place the charcoal embers along the front and sides of the log support in a realistic manner.
Fine dust found in the bottom of the bag should not be used.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Charcoal embers are not to be placed on the burner.
Sprinkle vermiculite around the charcoal embers.
!WARNING
• Do not block or close off the burner ports. Blocked ports can cause an incorrect flame pattern, carbon
deposits and delayed ignition.
• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.
note:
Vermiculite is not to be placed on the burner.
T
ear the embers into pieces and loosely layer above the burner ports covering the burner area. Care should be
taken to shred the embers into thin, small irregular pieces as only the exposed edges of the fibre hairs will glow.
The ember material will only glow when exposed to direct flame; however, care should be taken to not
b
lock off the burner ports.
Blocked burner ports can cause an incorrect flame pattern, carbon deposits and delayed ignition. PHAZER™
logs glow when exposed to direct flame. Use only certified “glowing embers” and PHAZER™logs available from
your local authorized dealer / distributor.
!WARNING
• Completely blocking the burner ports can cause an incorrect flame pattern, carbon deposits and delayed
ignition.
EN
W415-2746 / A / 11.04.19 7
installation

Air Shutter Openings both Burners
P F 7/16" R 1/4”
NG F 1/16" R 1/16”
3.0 adjustment
3.1 flame characteristics
It’s important to periodically perform a visual check of
the pilot and burner flames. Compare them to the
illustration provided. If any flames appear abnormal,
call a service person.

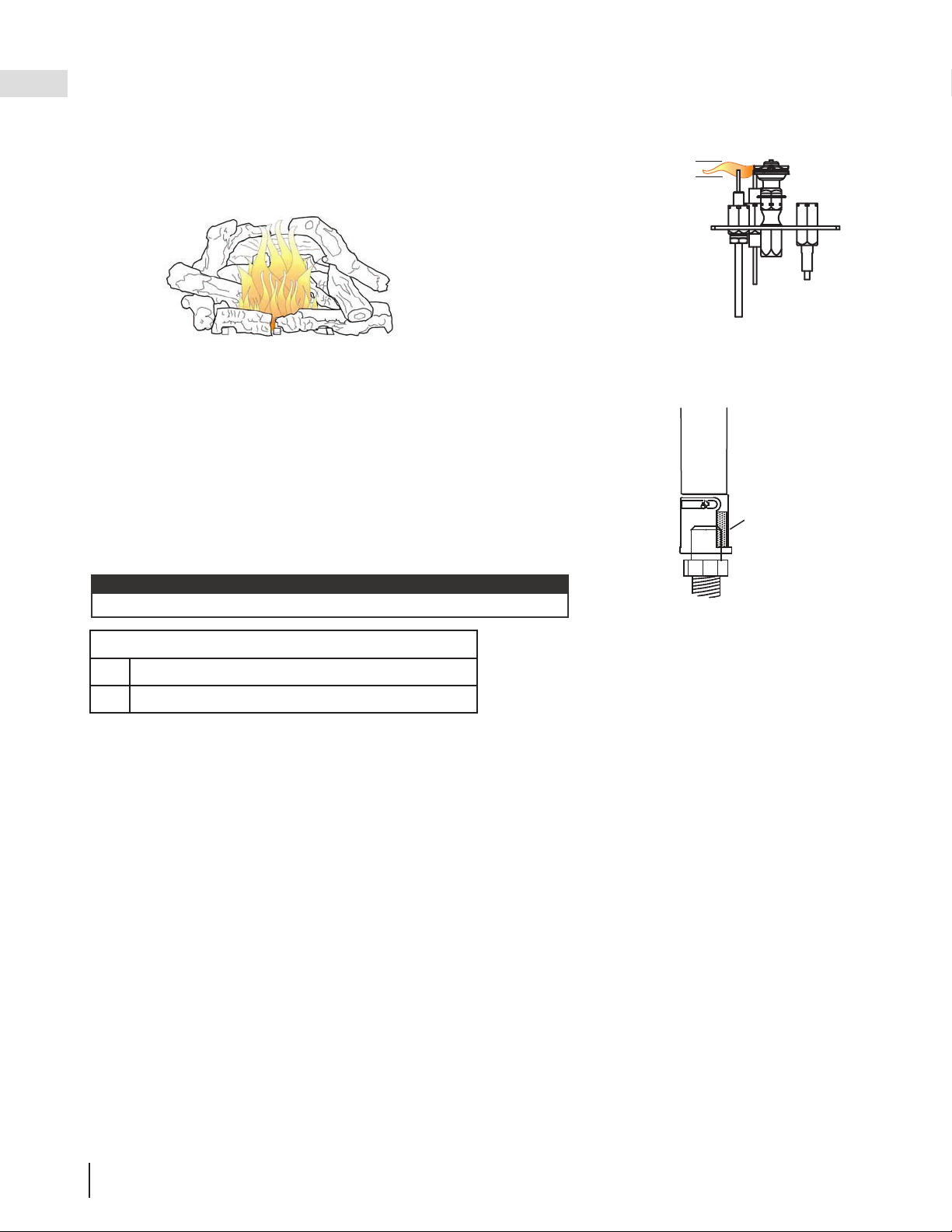

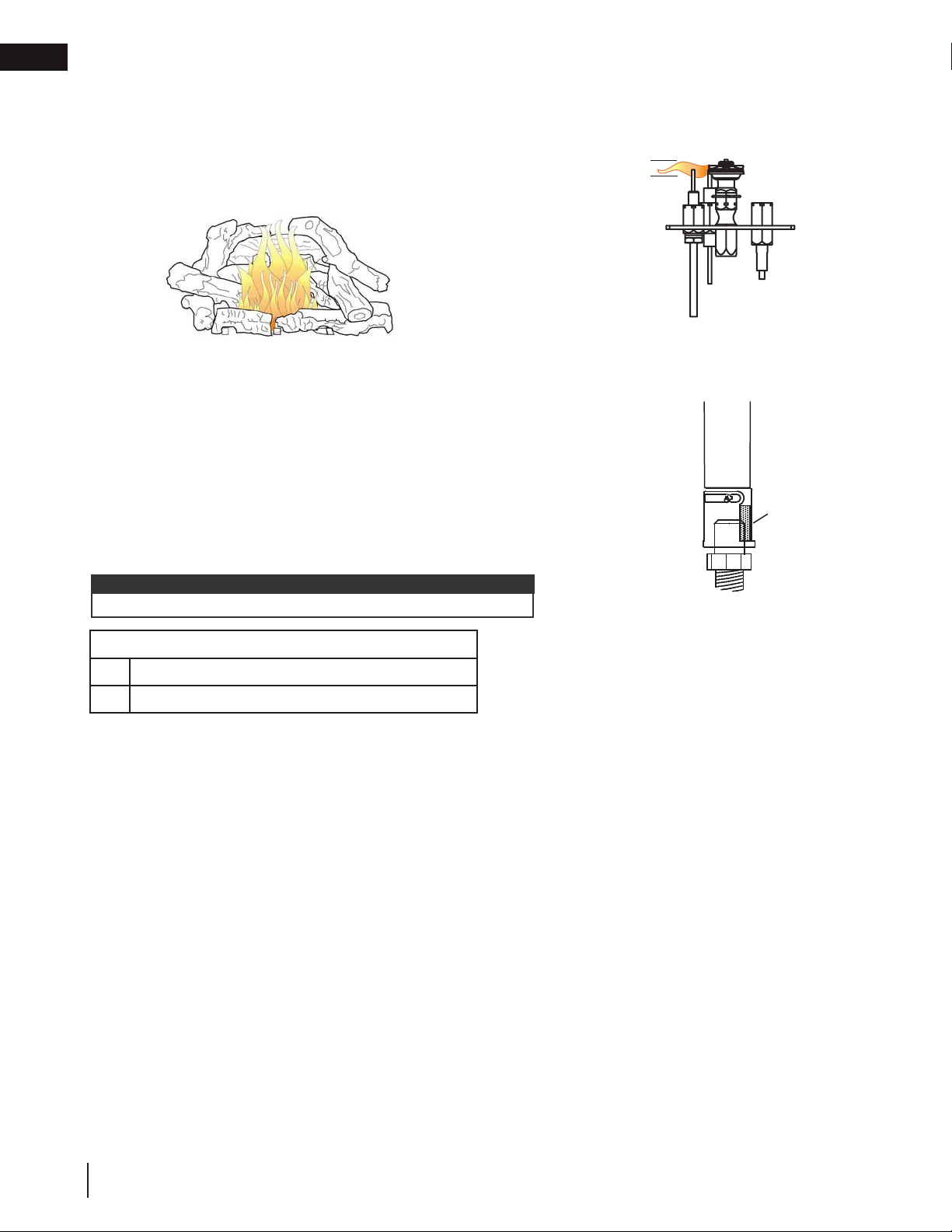

Flame must envelop
upper
3/8" to 1/2"
(12.7mm - 9.5mm) of
Flame sensor
3/8” - 1/2”
(9.5mm - 12.7mm)
3.2 venturi adjustment
This appliance has an air shutter that has been factory set open according to
the chart below:
Regardless of venturi orientation, closing the air shutter will cause a more
yellow flame, but can lead to carbonization. Opening the air shutter will cause
a more blue flame, but can cause flame lifting from the burner ports. The flame
may not appear yellow immediately; allow 15 to 30 minutes for the final flame
colour to be established.
AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED
INSTALLER.
AIR
SHUTTER
OPENING
VENTURI
BURNER
ORIFICE
It is important that the orifice is securely inserted into the venturi.
note:
W415-2746 / A / 11.04.19
EN
8

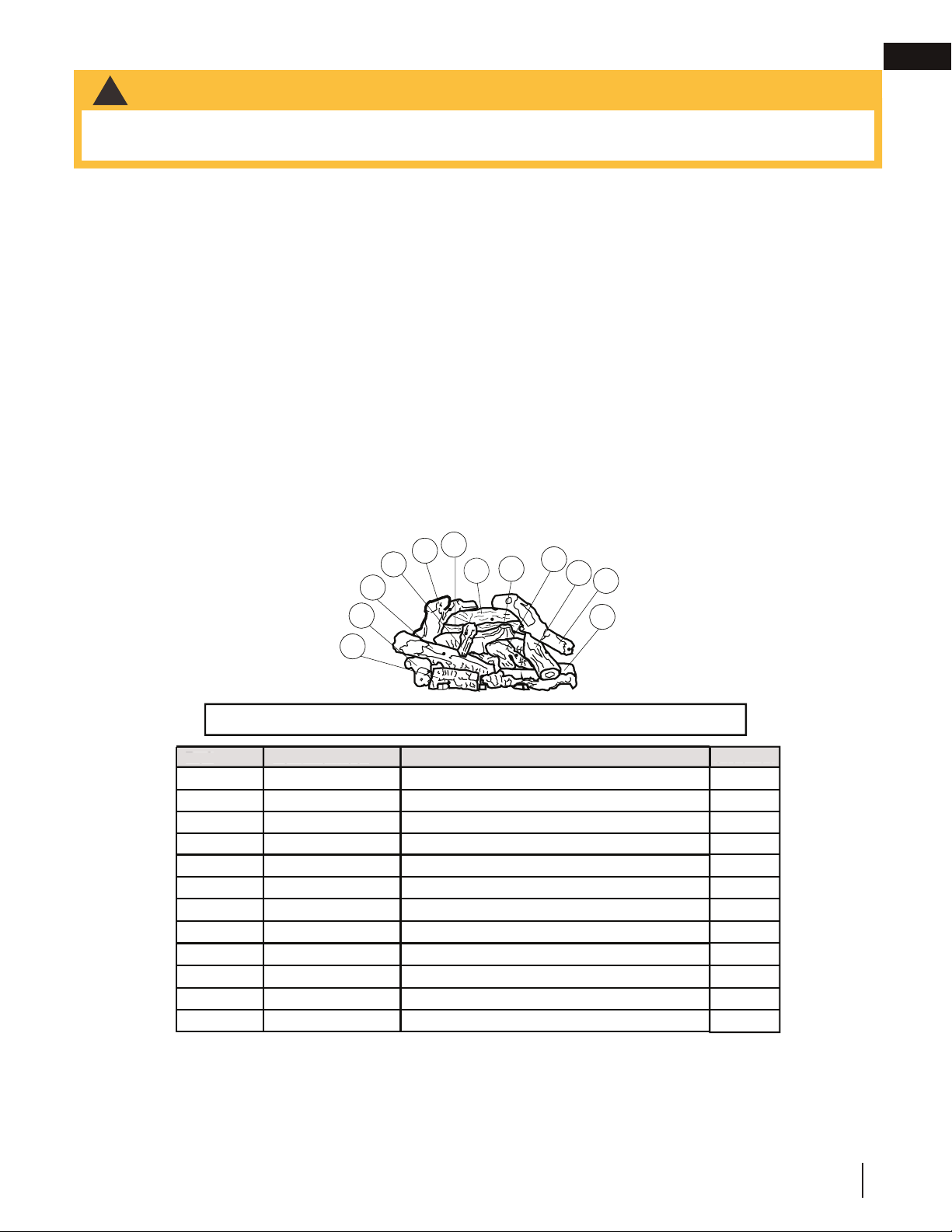

4.1 log overview
EN
W415-2746 / A / 11.04.19 9
4.0 replacement parts
!WARNING
• Failure to position the parts in accordance with this manual or failure to use only parts specifically approved
with this appliance may result in property damage or personal injury.
Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can
be ordered through your Authorized dealer / distributor.
For warranty replacement parts, a photocopy of the original invoice will be required to honour the
claim.
When ordering replacement parts always give the following information:
• Model & Serial Number of appliance
• Installation date of appliance
• Part number
• Description of part
• Finish
Parts, part numbers, and availability are subject to change without notice.
Parts identified as stocked will be delivered within 2 to 5 business days for most delivery
destinations.
Parts not identified as stocked will be delivered within a 2 to 4 week period, for most cases.
Parts identified as ‘SO’ are special order and can take up to 90 days for delivery.
