p. 1 CBZ-042172-215-00
Express5800/100 シリーズ
N8104-213/215/217/219
利用環境に合わせたファームウェア/ドライバーの更新について (第 1 版)
この度は弊社製品をお買い上げいただき、誠にありがとうございます。
本製品の出荷時に適用されているファームウェアは、その時点での最新版が適用されています。
そのため、すでに運用されているシステム環境に増設する場合は、本製品のファームウェアを更新してからお使いいただく必要が
あります。また、システム環境に適用されている Starter Pack のバージョンによっては、本製品の最適なファームウェアが収録さ
れていないケースもございます。
本書では、運用中のシステム環境(Starter Pack のバージョン)に応じた、本製品用の最適なファームウェアの収録先を案内いた
しますので、必要に応じてファームウェアを入手/準備し、更新適用してからお使いいただくようお願いいたします。
また、ファームウェアの更新に合わせて、ドライバーについても最適なドライバーバージョンで運用いただくようお願いいたし
ます。最適なドライバーの入手先を案内していますので、システム環境に適用してください。
1対象製品
N コード
品名
アダプタ表示名称(System Utilities 上)
N8104-213
10GBASE-T 接続 LOM カード
HPE Ethernet 10Gb 2-Port 535FLR-T Adapter
N8104-215
10GBASE-T 接続ボード(2ch)
HPE Ethernet 10Gb 2-Port 535T Adapter
N8104-217
10GBASE-T 接続 LOM カード
Broadcom NetXtreme-E 2Px10GBASE-T OCP 3.0 Ethernet
N8104-219
10GBASE-T 接続ボード(2ch)
Broadcom P210tep NetXtreme-E Dual-port 10GBASE-T Ethernet PCIe
Adapter
2Starter Pack へのファームウェア収録状況
ご利用になる本体装置環境で適用されている Starter Pack のバージョンに応じて、本製品のファームウェアを更新する必要
があります。本製品のファームウェアの Starter Pack 収録状況は下表のとおりですが、一部のケースにおいては別のバージ
ョンの Starter Pack や Web 公開のファームウェアを適用する必要があります。
表の中で「○」の表示の組合せは、「Starter Pack バージョン」欄に示されるバージョンの Starter Pack を用意して、ファー
ムウェアを適用してください。Starter Pack からの適用方法は「4 ファームウェアの適用方法」を参照してください。
一部のケースにおいては別のバージョンの Starter Pack や Web 公開のファームウェアを適用する必要がありますので、下表
に続くケース分類に従ってください。
Starter Pack バージョン
リリース日
N8104-213/215
N8104-217/219
S8.10-008.01
2020.12
○
○
S8.10-009.01
2020.07
○
×(ケース 1)
S8.10-010.01
2021.12
▲(ケース 2)
▲(ケース 3)
○: 収録されています ▲: 一部収録 ×: 収録されていません
■ケース 1： StarterPackS8.10-009.01 環境下で N8104-217/219 を利用する場合
Starter Pack S8.10-010.01 に収録されたファームウェアを適用してお使いください。
■ケース 2: StarterPackS8.10-010.01 環境下で N8104-213/215 を利用する場合
稼働 OS が Red Hat Enterprise Linux(RHEL)の場合のみ、弊社 web サイトからファームウェアを入手し、適用してお
使いください。それ以外の OS では Starter Pack に収録されたファームウェアを適用してください。
■ケース 3: StarterPackS8.10-010.01 環境下で N8104-217/219 を利用する場合
稼働 OS が Red Hat Enterprise Linux(RHEL)または WindowsServer2022 の場合、弊社 web サイトからファームウェ
アを入手し、適用してお使いください。それ以外の OS では Starter Pack に収録されたファームウェアを適用してくだ
さい。

p. 2
3ファームウェアの取得先
2 章で分類したケースごとに取得先が異なります。下表でケース番号と照合して適切な入手先からダウンロード
してください。
ケース
ファームウェア
バージョン
提供形式
入手先
1
218.0.166.0
ISO ファイル
または添付媒体
Starter Pack Version S8.10-010.01
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=
9010109983
2
218.0.300000
fwpkg ファイル
個別 web 公開
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=
9010110100
3
219.0.144.0
fwpkg ファイル
個別 web 公開
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=
9010110100
4ファームウェアの適用方法
■Starter Pack から適用する場合 [オフライン適用のみ]
「Starter Pack DVD からのファームウェアアップデート手順*」 に従ってアップデートを実施します。

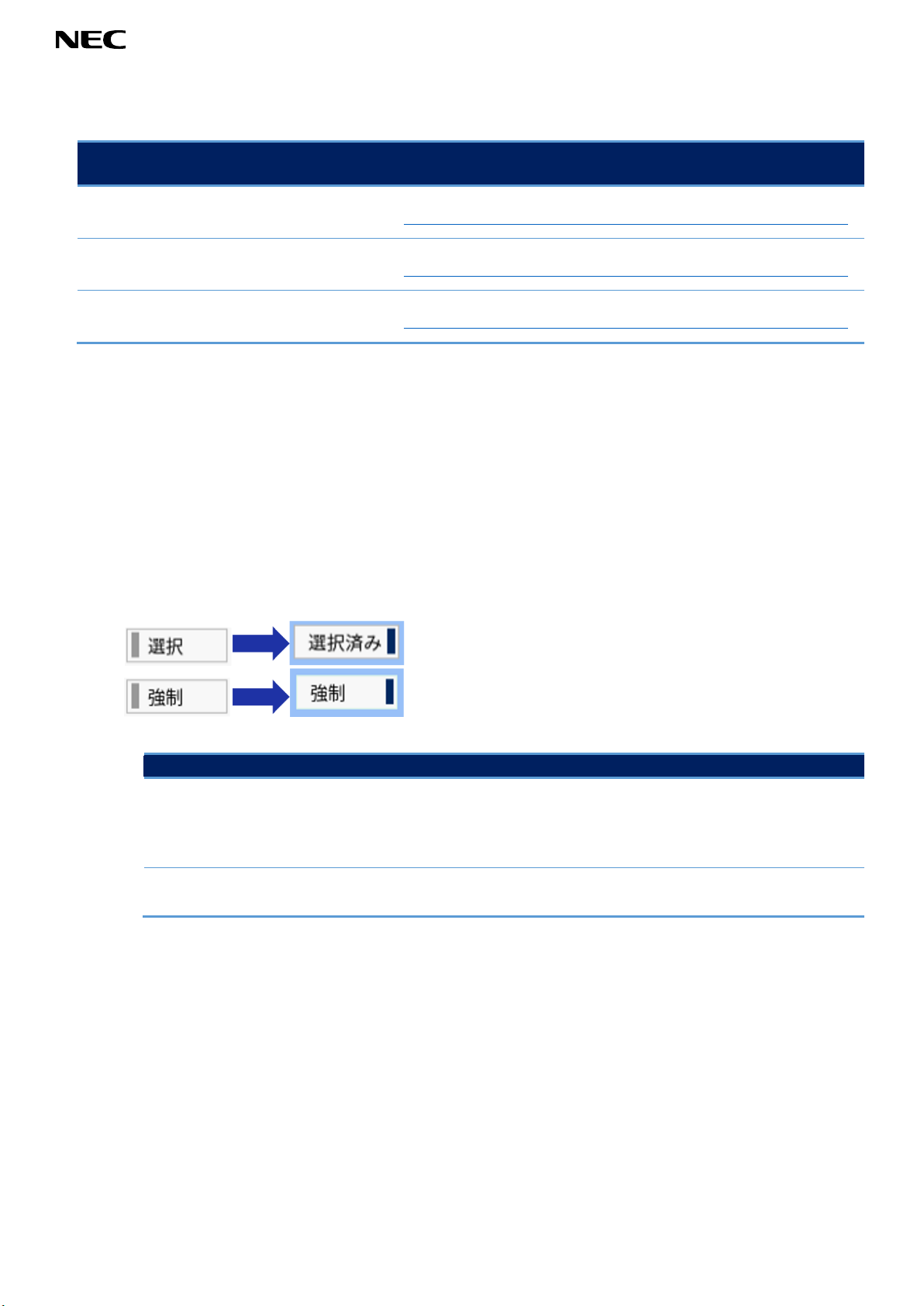

インベントリの手順を実行すると、環境に応じて画面上左列の表示が[選択][強制][選択済み]となっています。
パッケージの名称が下表のもの以外は[選択] (灰色)または[強制] (灰色)となるように変更してください。
下表のパッケージについては「選択」(灰色)または「強制」(灰色)となっていることがあります。その場合、クリッ
クして「選択済み」(青色)または「強制」(青色)に変更してください。
上記変更後は手順書に従って、更新作業を進めてください。
* 「Starter Pack DVD からのファームウェアアップデート手順」は Starter Pack の各バージョンのダウンロードページにリンク情報があります。
N コード
取得先
N8104-213
N8104-215
[Starter Pack Version S8.10-008.01]
HPE Broadcom NetXtreme-E Online Firmware Upgrade Utility for Linux
x86_64
[Starter Pack Version S8.10-009.01/S8.10-010.01]
HPE Broadcom NetXtreme-E Firmware Package for BCM5741x adapters
N8104-217
N8104-219
[Starter Pack Version S8.10-010.01]
Broadcom Firmware Package for BCM5741x adapters

p. 3
■web 公開の fwpkg ファイルを適用する場合(ケース 2，3)
①ダウンロードしたファームウェアイメージファイル(fwpkg 形式)を、管理用端末に移す。
②管理用端末から、iLO5 の WEB 管理画面にアクセスします。
WEB ブラウザを起動して、次の URL にアクセスします。
https://<iLO5 の IP アドレスまたはホスト名>
③iLO5 画面 ウィンドウ左ペインのメニューから「Firmware＆OS Software」を選択し、ウィンドウ中央の
「Firmware」タブを選択し、ウィンドウ右側の「Upload to iLO Repository」を選択する。
④【Upload to iLO Repository】が表示されます。
File Location を[Local file]、Local File 欄の[Choose File]ボタンを選択して、①で移したファイルを選択します。
その後、[Upload]ボタンを押す。
⑤【Upload to iLO Repository．．．】とポップアップ表示されるので、[OK] を選択します。
⑥ウィンドウ上部に【Firmware Upload】が表示されます。
「Uploading Firmware Image, Please wait」というメッセージが表示され、プログレスバーが進みます。
完了すると「Completed」のメッセージが表示されます。
！注意！ ：この状態ではアップデート作業は完了していません。
⑦iLO5 画面 ウィンドウ左ペインのメニューから「Firmware＆OS Software」を選択し、ウィンドウ中央の
「Installation Queue」タブを選択します。
※すでにタスク登録されている場合、先に登録されたタスクの後に登録されます。
⑧iLO5 画面 ウィンドウ左ペインのメニューから「Firmware＆OS Software」を選択し、ウィンドウ中央の「iLO
Repository」タブを選択します。アップロードしたファイルが iLO レポジトリに追加されたことを確認し、ファイ
ルバージョン欄下の[箱アイコン]をクリックします。
展開された【Install Component】画面上で「Yes, install now」をクリックします。
※手順⑦で既に登録されているタスクが存在する場合、追加したファイルが「Pending」ステータスで表示されま
す。
⑨ウィンドウ上部に【Firmware Update】が表示されます。
「Flashing Firmware Image, Please wait」というメッセージが表示され、プログレスバーが進みます。
完了すると「Completed」のメッセージが表示されます。
⑩本体装置が再起動します。
再起動後にアップデートされたことを確認いただけます。
重要
fwpkg ファイルを適用するには、iLO5 が v2.44 以降である必要があります。
(Starter Pack Version S8.10-009.01 以降)

p. 4
5ドライバーの取得先
■Windows Server の場合
N コード
OS バージョン
入手先
N8104-213
N8104-215
Windows
Server 2016/
Windows
Server 2019
Starter Pack Version S8.10-010.01 以降にドライバーは格納されております。
最新の Starter Pack は以下から入手してください。
https://www.support.nec.co.jp/
手順書については上述の Web サイトから「NEC サポートポータル内検索」より
該当する N コードを検索して、手順書をダウンロードしてください。
N8104-217
N8104-219
Windows
Server 2016/
Windows
Server 2019
Starter Pack Version S8.10-010.01 以降にドライバーは格納されております。
最新の Starter Pack は以下から入手してください。
https://www.support.nec.co.jp/
手順書については上述の Web サイトから「NEC サポートポータル内検索」より
該当する N コードを検索して、手順書をダウンロードしてください。
Windows
Server 2022
Starter Pack Version S8.10-010.01 以前にはドライバーは格納されておりませ
ん。
以下の Web サイトから「NEC サポートポータル内検索」より 該当する N コード
を検索して、ドライバー/手順書をダウンロードしてください。
https://www.support.nec.co.jp/
■Linux の場合
Starter Pack のダウンロードページ、および以下の Web サイトを参照してください。
「Linux ドライバ情報一覧」
https://www.express.nec.co.jp/linux/supported-driver/top.html
■ESXi の場合
以下の Web サイトを参照し、ドライバーをダウンロードしてください。Starter Pack には格納されておりません。
「VMware ESXi デバイスドライバ情報一覧」－ 対象 OS の「デバイスドライバ一覧」
https://www.support.nec.co.jp/View.aspx?id=3140105866
6ドライバーの適用方法
■Windows Server の場合
N コード
適用方法
N8104-213
N8104-215
Standard Program Package を適用することでドライバーがインストールされます。
詳細は Web サイトに公開されている手順書に従ってください。
N8104-217
N8104-219
Windows Server 2019 / Windows Server 2016 の場合
Standard Program Package を適用することでドライバーがインストールされます。
詳細は Web サイトに公開されている手順書に従ってください。
Windows Server 2022 の場合
Web サイトに公開されている手順書に従ってください。
■Linux の場合
Starter Pack のダウンロードページ、および以下の Web サイトを参照してください。
「Linux ドライバ情報一覧」
https://www.express.nec.co.jp/linux/supported-driver/top.html
■ESXi の場合
以下の Web サイトを参照してください。
「VMware ESXi デバイスドライバ情報一覧」－ 対象 OS の「デバイスドライバ一覧」
https://www.support.nec.co.jp/View.aspx?id=3140105866

p. 5
7ドライバー/ファームウェアの組合せについて
Starter Pack に収録されたドライバー/ファームウェアは基本的に推奨される組合せですが、機能拡張や不具合対応により更
新されることがあります。
NEC では Express5800 サーバにおいてサポートされるドライバ(OS 別)とファームウェアとの組合せを一覧にまとめた表を
公開しています。定期的に更新されますので、最新情報をご確認いただくようお願いいたします。
適切な組み合わせでの運用を強く推奨いたします。
Express5800 シリーズ/iStorage NS シリーズ ファームウェアと関連モジュールの version 管理について
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=3140107582
8本件に関するお問い合わせについて
本書の内容にご不明な点がございましたら、下記ファーストコンタクトセンターまでお問い合わせください。
お問い合わせ先
TEL
受付時間
ファーストコンタクトセンター
0120-5800-72
9:00～12:00 13:00～17:00 月曜日～金曜日 (祝日・NEC 休日除く)
※電話番号をお確かめのうえ、お間違えのないようお願いいたします。
Express5800/100 シリーズ N8104-213/215/217/219
利用環境に合わせたファームウェア/ドライバーの更新について
2022 年 3 月 第 1 版

p. 6
Express5800/100 Series
N8104-213/215/217/219
Updating Firmware/Drivers to Match the System Environment
(1st. Edition)
Thank you very much for purchasing our product.
The firmware applied to this product at the time of shipment is the latest version available at that time.
Therefore, if you wish to add this product to a system environment that is already in operation, you will need to update the firmware
of the product as necessary before using it. Also, depending on the version of Starter Pack applied to the system environment, the
optimal firmware for this product may not be included in some cases.
In this manual, we will guide you where to get the most suitable firmware for the system environment (Starter Pack version) in
operation. Please obtain and apply the firmware as necessary before using the product.
Also, the driver needs to be updated along with the firmware update. We have provided information on where to get the most suitable
drivers, so please apply them to your system environment.
1Affected Products
N-code
Product Name
Display Name ( On System Utilities)
N8104-213
Dual Port 10GBASE-T LOM Card
HPE Ethernet 10Gb 2-Port 535FLR-T Adapter
N8104-215
Dual Port 10GBASE-T Adapter
HPE Ethernet 10Gb 2-Port 535T Adapter
N8104-217
Dual Port 10GBASE-T LOM Card
Broadcom NetXtreme-E 2Px10GBASE-T OCP 3.0 Ethernet
N8104-219
Dual Port 10GBASE-T Adapter
Broadcom P210tep NetXtreme-E Dual-port 10GBASE-T Ethernet PCIe Adapter
2Status of the firmware in the Starter Pack and what to do about it.
For combinations marked with "v" in the table below, please apply the firmware from the Starter Pack version indicated in the
"Starter Pack Version" column.
For details on how to apply the firmware from the Starter Pack, please refer to "4.How to update the firmware".
In some cases, you may need to apply a different version of the Starter Pack or web-based firmware, so please follow the case
categorization that follows in the table below.
Starter Pack Version
Release date
N8104-213/215
N8104-217/219
S8.10-008.01
2020.12
v
v
S8.10-009.01
2020.07
v
x (Case1)
S8.10-010.01
2021.12
x (Case2)
x (Case3)
v: Included x: Partially included or not included
■Case1: When using N8104-217/219 under StarterPackS8.10-009.01
Please apply the firmware included in Starter Pack S8.10-010.01 to use the software.
■Case2: When using N8104-213/215 under StarterPackS8.10-010.01
If your OS is Red Hat Enterprise Linux (RHEL), please get the firmware from our website and apply it to your system.
For other OS, please apply the firmware included in the Starter Pack.
■Case3: When using N8104-217/219 under StarterPackS8.10-010.01
If your OS is Red Hat Enterprise Linux (RHEL) or Windows Server 2022, please get the firmware from our website and
apply it to your system.
For other OS, please apply the firmware included in the Starter Pack.

p. 7
3Where to get the firmware for each case
The download location of the firmware differs according to the cases classified in Chapter 2.
Please check the case number in the table below and download from the appropriate destination.
Case#
Firmware
Vresion
Format
Data Locaction
URL
1
218.0.166.0
Starter Pack
(ISO image)
Starter Pack Version S8.10-010.01
http://www.58support.nec.co.jp/global/download/starte
rpack/810/010/01/index.html
2
218.0.300000
fwpkg
NEC website
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=
9010110100
3
219.0.144.0
fwpkg
NEC website
http://www.support.nec.co.jp/View.aspx?NoClear=on&id=
9010110100
4How to update the firmware
■Updating with the Starter Pack [OFFLINE mode only]
Follow the instructions in "Updating the firmware from the Starter Pack DVD*" to perform the update.
When you perform the inventory procedure, the upper left column of the screen will show [Selected], [Forced], or
[Selected], depending on your environment.
Change the name of the package so that it becomes [Selected] (gray) or [Forced] (gray), except for those in the table
below.
The packages in the table below may be [Select] (gray) or [Force] (gray). If this is the case, click on it and change it
to [Selected] (blue) or [Forced] (blue).
After applying the above changes, please follow the instructions to proceed with the update.
* "How to update firmware from Starter Pack DVD" has the link information on the download page of each version of
Starter Pack.
N-code
Package Name
N8104-213
N8104-215
[Starter Pack Version S8.10-008.01]
HPE Broadcom NetXtreme-E Online Firmware Upgrade Utility for Linux x86_64
[Starter Pack Version S8.10-009.01/S8.10-010.01]
HPE Broadcom NetXtreme-E Firmware Package for BCM5741x adapters
N8104-217
N8104-219
[Starter Pack Version S8.10-010.01]
Broadcom Firmware Package for BCM5741x adapters
■Updating with the fwpkg file (case 2 and 3)
IMPORTANT：To apply the fwpkg file, iLO must be v2.44 or later. (Starter Pack Version S8.10-009.01 or later)
1. Copy the firmware image file (fwpkg format) that you downloaded to the management computer.
2. From the management computer, access the web administration screen of iLO5 on the server.
Start your web browser and access the following URL.
https://<iLO5's IP address or host name>
3. Select "Firmware & OS Software" from the menu in the left pane of the iLO5 screen window, select the "Firmware"
tab in the center of the window, and then select "Upload to iLO Repository" on the right side of the window.
4. [Upload to iLO Repository] will be displayed.
Select [Local file] for File Location, select the [Choose File] button in the Local File column, and select the file you
moved in Step.1. Then press the [Upload] button.
5. The message "Upload to iLO Repository" will pop up. Then, select [OK].
6. Firmware Upload" will appear at the top of the window.

p. 8
The message "Uploading Firmware Image, Please wait" is displayed and the progress bar moves forward.
After Completion, the message "Completed" will be displayed.
Caution: This message means the upload is complete, not the update.
7. Select "Firmware & OS Software" from the menu in the left pane of the iLO5 screen window, and then select the
"Installation Queue" tab in the center of the window. If the task has already been registered, it will be registered after
the previously registered task.
8. Select "Firmware & OS Software" from the menu in the left pane of the iLO5 screen window, and then select the "iLO
Repository" tab in the center of the window.
Confirm that the uploaded file has been added to the iLO Repository, and click the [Box icon] under the File Version
column. On the expanded [Install Component] screen, click [Yes, install now].
If there is a task that has already been registered in step 7, the added file will be displayed in "Pending" status.
9. Firmware Update] will appear at the top of the window.
The message "Flashing Firmware Image, Please wait" will be displayed and the progress bar will advance.
After completion, the message "Completed" will be displayed.
10. The server will restart.
After the reboot, you will see that the firmware has been updated
5Where to get the driver software
■For Windows Server
N-code
OS version
Data Location/
URL
N8104-213
N8104-215
Windows Server
2016/
Windows Server
2019
The driver is included in Starter Pack Version S8.10-010.01 or later.
Please get the latest Starter Pack from the following link.
http://www.58support.nec.co.jp/global/download/index.ht
ml
Please download the manual from the above web site by searching for the N
code in the "Search by Model".
N8104-217
N8104-219
Windows Server
2016/
Windows Server
2019
The driver is included in Starter Pack Version S8.10-010.01 or later.
Please get the latest Starter Pack from the following link.
http://www.58support.nec.co.jp/global/download/index.ht
ml
Please download the manual from the above web site by searching for the N
code in the "Search by Model".
Windows Server
2022
Starter Pack Version S8.10-010.01 or earlier does not contain the driver.
Please download the driver and manual from the following web site by
searching for the N code in the "Search by Model".
http://www.58support.nec.co.jp/global/download/index.ht
ml
6How to update the driver software
■For Windows Server
N-code
How to update
N8104-213
N8104-215
Driver is installed when the [Standard Program Package] is applied.
Refer to the manual on the website about detail of install.
N8104-217
N8104-219
Windows Server 2022
Refer to the manual on the website.
Windows Server 2019 / Windows Server 2016
Driver is installed when the [Standard Program Package] is applied.
Refer to the manual on the website about detail of install.
Express5800/100 Series N8104-213/215/217/219
Updating Firmware/Drivers to Match the System Environment
1st Edition March 2022
