NETGEAR ProSafe Premium WNDAP620 User manual

)NSTALLATION'UIDE
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95135
version 1.0
English 1
Deutsch 7
Français 13
Русский 19
Contents
ProSafe 3x3 Single Radio Dual Band Wireless-N Access Point
WNDAP620

)NSTALLATION'UIDE
1
ProSafe 3x3 Single Radio Dual Band Wireless-N Access Point
WNDAP620
Package Contents
Unpack the box and verify the contents:
• ProSafe 3x3 Single Radio Dual Band Wireless-N Access Point WNDAP620
• Straight through Category 5 Ethernet cable
• Power adapter and cord (12V, 1.5A)
• Ceiling mount kit
• Installation Guide
• Resource CD, which includes link to the Reference Manual
Set Up the Access Point
Follow these instructions to set up your wireless access point. Before proceeding
with the WNDAP620 installation, familiarize yourself with the contents of the
Resource CD. See the Reference Manual for instructions on advanced
configuration options.
Tip: Before mounting the access point in a high location, first set up
and test the unit to verify wireless network connectivity.
1. Connect the wireless access point to your computer.
a. Prepare a PC with an Ethernet adapter. If this PC is already part of your
network, record its TCP/IP configuration settings. Configure the PC with a
static IP address of 192.168.0.210 and 255.255.255.0 as the subnet mask.

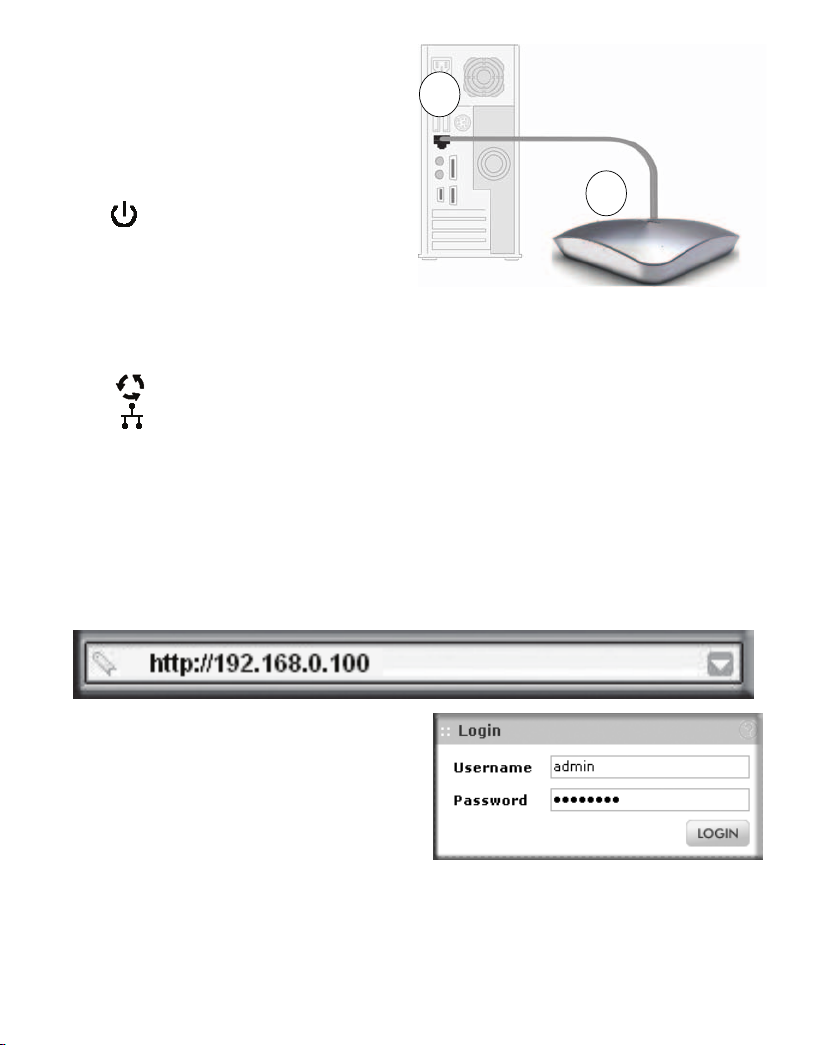

b. Connect an Ethernet cable from the access point to the PC (point A in the
illustration).
English

English
2
c. Securely insert the other end of
the cable into an access point
Ethernet port (point B in the
illustration).
d. Connect the power adapter to
the access point. Verify the
following:
The Power LED blinks when
the access point is first turned
on. After a few seconds it should
stay on (steady green). If after
30 seconds the Power LED is off
or is still blinking, check the connections and check to see if the power
outlet is controlled by a wall switch that is turned off.
The ACTIVE LED blinks when there is network traffic.
The LAN LED indicates LAN speed for each of the two LAN ports;
green for 1000 Mbps, amber for 100Mbps, and no light for 10Mbps.
2.4 GHz (WLAN). This LED indicates 2.4 GHz traffic.
5 GHz (WLAN). This LED indicates 5 GHz traffic.
2. Configure LAN and wireless access
a. From your PC, configure the access point Ethernet port for LAN access.
Connect to the access point by opening your browser and entering
http://192.168.0.100 in the address field.
b. A login window displays. When
prompted, enter admin for the
user name and password for the
password, both in lower case
letters.
The access point user interface
displays.
c. Select Configuration > System > Basic > General from the menu. Fill in
the Access Point Name field and select your Country/Region of
operation from the drop-down list.
d. Select Configuration > IP > IP Settings from the menu and configure
the IP settings for your network.
NETGEAR Cable
A
B
WNDAP620
Ethernet
port

English
3
e. If you use DHCP, reserve an IP address (based on the access point’s
MAC address) on the DHCP server. You can then use that address to log
in to the access point.
f. Select Configuration > Wireless > Basic > Wireless Settings and
select the Turn Radio On setting.
g. Select Configuration > Security > Profile Settings and configure
security profiles for your network.
See the online help or the Reference Manual for full instructions.
3. Test wireless connectivity.
Using a PC with a wireless adapter, verify that you can establish a wireless
connection to the access point.
Now that you have finished the setup, you are ready to deploy the access
point in your network. If needed, you can reconfigure the PC you used in step
1 back to its original TCP/IP settings.

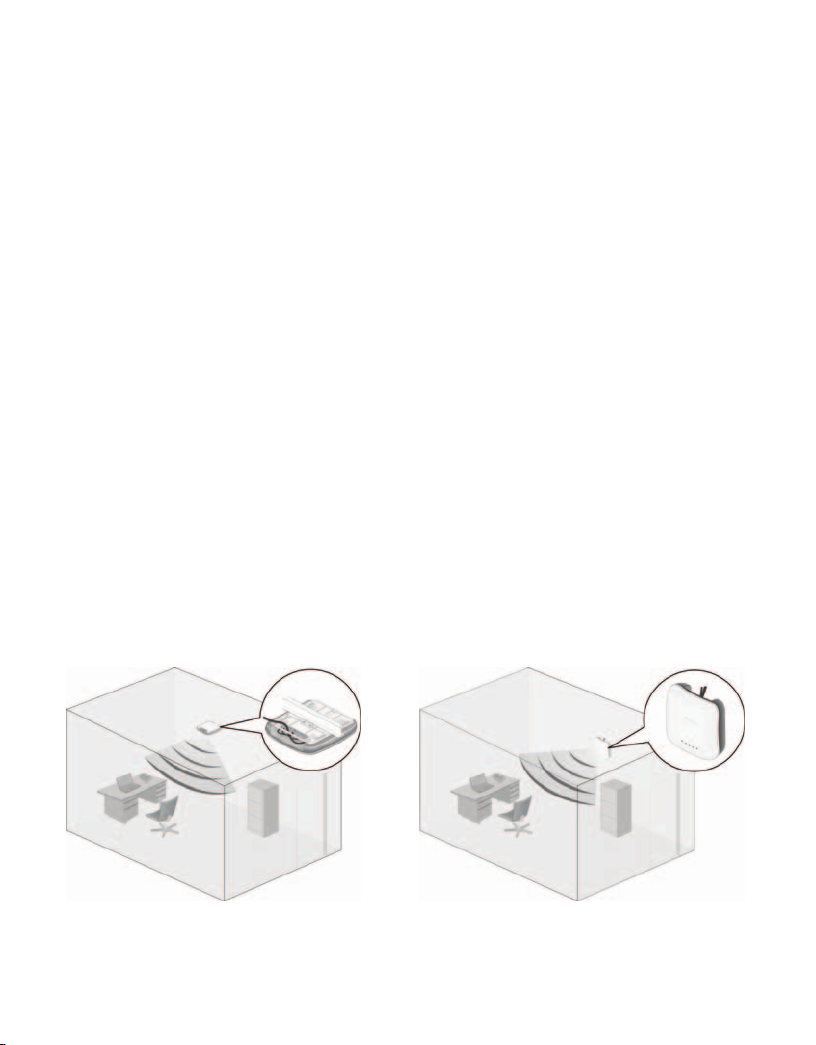

Deploy the Access Point
1. Disconnect the access point and position it where you will deploy it. The best
location is elevated such as wall or ceiling mounted, at the center of your
wireless coverage area, and within line of sight of all mobile devices. Make
sure the dome side of the AP points toward users.
Note: DO NOT place the AP in a false ceiling space facing up.
2. Connect an Ethernet cable from your access point to a LAN port on your
router, switch, or hub.
3. Connect the power adapter to the wireless access point and plug the power
adapter into a power outlet. The Power and LAN LEDs should go on.
Ceiling Mount Wall Mount

English
4
Tip: The access point supports Power over Ethernet (PoE). If you
have a switch that provides PoE, you do not need to use the power
adapter to power the access point. This can be especially convenient
when the access point is installed in a high location far from a power
outlet.
Verify Wireless Connectivity
Using a computer with an 802.11b/g/n wireless adapter, verify connectivity by
using a browser to connect to the Internet, or check for file and printer access on
your network.
Note: If you cannot connect, see Troubleshooting Tips in this guide or the
Reference Manual.
If You Use an External Antenna
To use an external 2.4 GHz antenna:
1. Mount the accessory antenna(s).
2. Attach the antenna(s) to the connector(s) on the access point rear panel.
3. Log into the access point and configure it to use the external antenna. The
access point cannot use the internal and external 2.4GHz antennas at the
same time.
Troubleshooting Tips
No LEDs are lit on the access point.
The wireless access point has no power.
• Make sure the power cord is connected to the wireless access point and
plugged in to a working power outlet or power strip.
• Make sure you are using the correct NETGEAR power adapter supplied with
your wireless access point.
• If using PoE, ensure that the PoE switch is providing power to the access
point.
The LINK/ACT LED is not on.
There is a hardware connection problem.
• Make sure the cable connectors are securely plugged in to the access point
and to the network device (hub, switch, or router).

English
5
• Make sure the connected device is turned on. If the Ethernet link is a 10 Mbps
link, then the 10/100/1000 light is off, but the Link/Act light blinks if traffic is
present.
The WLAN LEDs are off.
The wireless connection is not working.
• If a Wireless LAN activity LED stays off, disconnect the power adapter from its
power source and then plug it in again.
• Log in to the access point and verify that the radio is turned on.
• Contact NETGEAR if the Wireless LAN LED remains off.
I cannot configure the access point from a browser.
Check these items:
• The access point is correctly installed, it is powered on, and LAN connections
are OK. Check that the LAN LED is on to verify that the Ethernet connection is
OK.
• If you are using the Net BIOS name of the access point to connect, ensure that
your PC and the access point are on the same network segment or that there
is a WINS server on your network.
• If your PC uses a fixed (static) IP address, ensure that it is using an IP address
in the range of the access point. The access point default IP address is
192.168.0.100 and the default subnet mask is 255.255.255.0. The access
point default setting is for a static IP address. If the network where you are
connecting it is using DHCP, configure it accordingly. See the Reference
Manual for details.
I cannot access the Internet or the LAN with a wireless capable
computer.
There is a configuration problem. Check these items:
• You might not have restarted the computer with the wireless adapter to have
TCP/IP changes take effect. Restart the computer.
• The computer with the wireless adapter might not have the correct TCP/IP
settings to communicate with the network. Restart the computer and check
that TCP/IP is set up correctly for that network. The usual setting for Windows
on the Network Properties is set to “Obtain an IP address automatically.”
• The wireless access point’s default values might not work with your network.
Check the wireless access point default configuration against the
configuration of other devices in your network.
• For full instructions on changing the default values of the wireless access
point, see the Reference Manual.

English
6
Statement of Conditions
In the interest of improving internal design, operational function, and/operability,
NETGEAR reserves the right to make changes to the product described in this
document without notice. NETGEAR does not assume any liability that may occur
due to the use or application of the product(s) or circuit layout(s) described herein.
Technical Support
Thank you for selecting NETGEAR products.
After installing your device, locate the serial number on the label of your product
and use it to register your product at http://www.netgear.com/register. Registration
is required before you can use our telephone support service. Registration via our
web site is strongly recommended.
Go to http://kbserver.netgear.com for product updates and Web support. For
Warranty and Regional Customer Support information, see the Resource CD that
came with your product.
For complete DoC please visit the NETGEAR EU Declarations of Conformity
website at: http://kb.netgear.com/app/answers/detail/a_id/11621/

7
ProSafe 3x3 Single Radio Dual Band Wireless-N Access Point
WNDAP620
Lieferumfang
Folgendes muss im Karton enthalten sein:
• ProSafe 3x3 Single Radio Dual Band Wireless-N Access Point WNDAP620
• Netzwerkkabel (Cat 5)
• Netzteil und -kabel (12 V, 1,5 A)
• Deckenmontageset
• Installationsanleitung
• Ressourcen-CD mit Link zum Referenzhandbuch
Einrichten des Access Points
Befolgen Sie die nachstehende Anleitung, um Ihren Wireless Access Point
einzurichten. Machen Sie sich mit dem Inhalt der Ressourcen-CD vertraut, bevor Sie
mit der Installation des WNDAP620 fortfahren. Anweisungen zu den erweiterten
Konfigurationsoptionen finden Sie im Referenzhandbuch.
Tipp: Bevor Sie den Access Point an einer schwer zugänglichen Stelle
aufstellen, sollten Sie ihn einrichten und die Verbindung zum drahtlosen
Netzwerk prüfen.
1. Verbinden Sie den Wireless Access Point mit dem Computer.
a. Richten Sie für einen Computer eine Netzwerkkarte ein. Wenn der Computer
schon ins Netzwerk integriert ist, notieren Sie die TCP/IP-
Konfigurationseinstellungen. Richten Sie den Computer mit der statischen
IP-Adresse 192.168.0.210 und der Subnetzmaske 255.255.255.0 ein.
b. Stecken Sie ein Ende des mitgelieferten Netzwerkkabels für den Access
Point in den Computer (Ain der Abbildung).
Deutsch

Deutsch
8

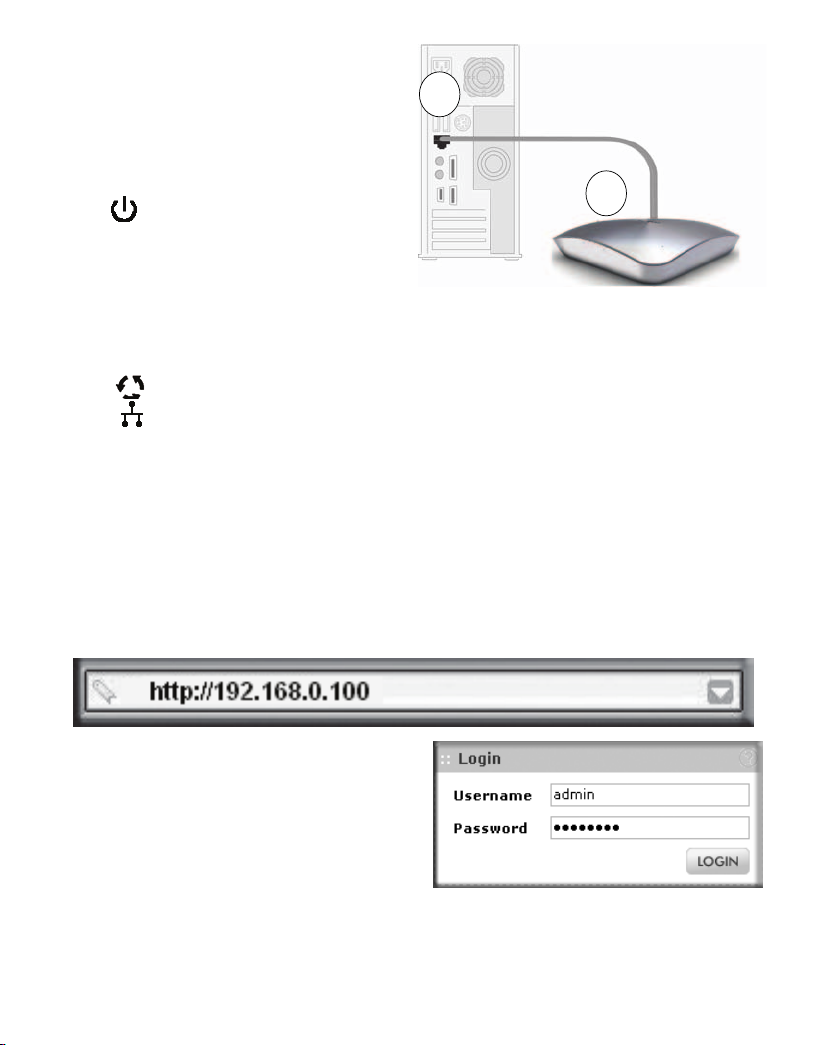

c. Stecken Sie das andere
Kabelende in einen
Netzwerkanschluss des Access
Points (Bin der Abbildung).
d. Schließen Sie das Netzteil an den
Access Point an. Überprüfen Sie
Folgendes:
Die Power-LED blinkt beim
Einschalten des Access Points.
Nach ein paar Sekunden sollte sie
konstant grün leuchten. Falls
diese LED nach 30 Sekunden
nicht leuchtet oder immer noch
blinkt, überprüfen Sie die Anschlüsse und außerdem die Stellung eines
eventuell vorhandenen Steckdosenschalters.
Die AKTIV-LED blinkt bei Netzwerkverkehr.
Die LAN-LED zeigt die LAN-Geschwindigkeit der beiden LAN-Ports an:
Bei 1000 MBit/s leuchtet sie grün, bei 100 MBit/s gelb, und bei 10 MBit/s
leuchtet sie nicht.
2,4 GHz (WLAN). Diese LED zeigt einen Datenverkehr von 2,4 GHz an.
5 GHz (WLAN). Diese LED zeigt einen Datenverkehr von 5 GHz an.
2. Konfigurieren Sie das LAN und den drahtlosen Zugang.
a. Konfigurieren Sie von Ihrem Computer aus den Netzwerkanschluss des
Access Points für LAN-Zugriff. Stellen Sie eine Verbindung zum Access Point
her. Starten Sie einen Webbrowser und geben Sie http://192.168.0.100 in die
Adresszeile ein.
b. Ein Anmeldefenster wird angezeigt.
Geben Sie als Benutzernamen
admin und als Passwort password
ein. Beide Wörter müssen klein
geschrieben werden.
Die Benutzeroberfläche des Access
Points wird angezeigt.
NETGEAR-Kabel
A
B
WNDAP620
Netzwerk
Anschluss

Deutsch
9
c. Wählen Sie im Menü Configuration (Konfiguration) > System > Basic
(Grundeinstellungen) > General (Allgemein) aus. Füllen Sie das Feld Access
Point Name aus, und wählen Sie Ihr(e) Land/Region aus der Dropdown-
Liste aus.
d. Wählen Sie im Menü die Optionen Configuration (Konfiguration) > IP > IP
Settings (IP-Einstellungen) aus, und konfigurieren Sie die IP-Einstellungen
für Ihr Netzwerk.
e. Wenn Sie DHCP verwenden, müssen Sie eine IP-Adresse auf dem DHCP-
Server reservieren (basierend auf der MAC-Adresse des Wireless Access
Points). Mit dieser Adresse können Sie sich beim Access Point anmelden.
f. Wählen Sie Configuration (Konfiguration ) > Wireless (WLAN) > Basic
(Grundeinstellungen ) > Wireless Settings (WLAN-Einstellungen) und
anschließend die Einstellung Turn Radio On (Funkverbindung aktivieren)
aus.
g. Wählen Sie die Optionen Configuration (Konfiguration) > Security
(Sicherheit) > Profile Settings (Profileinstellungen), und konfigurieren Sie
die Sicherheitsprofile für Ihr Netzwerk.
Ausführliche Anweisungen dazu finden Sie in der Online-Hilfe und im
Referenzhandbuch.
3. Überprüfen Sie die drahtlose Verbindung.
Stellen Sie mit einem Computer, der über einen Wireless-Adapter verfügt, eine
WLAN-Verbindung zum Access Point her.
Die Konfiguration ist nun abgeschlossen, und der Access Point kann ins Netzwerk
integriert werden. Falls erforderlich, können Sie die ursprünglichen TCP/IP-
Einstellungen des in Schritt 1 verwendeten PCs wiederherstellen.
Integrieren des Access Points
1. Trennen Sie den Access Point vom Computer, und stellen Sie ihn am
gewünschten Standort auf. Am besten eignet sich ein erhöhter Standort (z. B. an
der Wand oder der Decke), der zentral mit Sichtverbindung zu allen drahtlosen
Geräten im Funkbereich liegt. Stellen Sie sicher, dass die abgerundete Seite des
AP in Ihre Richtung zeigt.
Hinweis: Bringen Sie den AP NICHT in der falschen Position (Wölbung oben) an
der Decke an.
2. Verbinden Sie den Access Point über ein Netzwerkkabel mit einem LAN-Port an
Ihrem Router, Switch oder Hub.
3. Schließen Sie das Netzteil an den Wireless Access Point an, und stecken Sie es
in eine Steckdose. Die Power- und LAN-LEDs sollten jetzt aufleuchten.
