Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handled-
ning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2016.
Symboler
OBS!
Denna symbol betyder fara för maskin eller
människa.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
Märkning
CE-märkningen innebär att NIBE visar en försäkran att
produkten uppfyller alla bestämmelser som ställs på
den utifrån relevanta EU-direktiv. CE-märket är obliga-
toriskt för de flesta produkter som säljs inom EU, oav-
sett var de är tillverkade.
Serienummer
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till
den installatör som installerade produkten el-
ler till särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas
in till särskilda avfallsstationer eller till återförsäljare
som tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från använda-
rens sida gör att administrativa påföljder tillämpas i
enlighet med gällande lagstiftning.
Landsspecifik information
Installatörshandboken
Denna installatörshandbok ska lämnas kvar hos kun-
den.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
Eminent av gäller konsumentlagarna. För fullständiga
villkor se www.konsumentverket.se. Mellan NIBE och
det företag som sålt produkten gäller AA VVS. I enlighet
med denna lämnar NIBE tre års produktgaranti till fö-
retaget som sålt produkten. Produktgarantin ersätter
inte höjd energiförbrukning eller skada som uppkom-
mit p.g.a. yttre omständigheter som t.ex. felaktig instal-
lation, låg vattenkvalité eller elektriska spänningsvaria-
tioner.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om
du misstänker att produkten på något sätt inte funge-
rar som den ska anmäler du detta omgående till den
du köpte produkten av.
Eminent4
Svenska - Eminent
SE

Installationskontroll
Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får
endast utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 11)
Avstängningsventiler
Kallvatten (sida 11)
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
El (sida 13)
Ansluten matning
5Eminent
SE

Kontaktinformation
KNV Energietechnik GmbH, Gahberggasse 11, 4861 SchörflingAT
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 AltishofenCH
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.ch
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad JizerouCZ
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 CelleDE
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.de
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 VidebækDK
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.volundvt.dk
NIBE Energy Systems OY, Juurakkotie 3, 01510 VantaaFI
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 ReyrieuxFR
Tel : [phone] Fax : [phone] E-mail: inf[email protected] www.nibe.fr
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QGGB
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.co.uk
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP OosterhoutNL
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibenl.nl
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 OsloNO
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOKPL
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
© "EVAN" 17, per. Boynovskiy, Nizhny NovgorodRU
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 MarkarydSE
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.se
För länder som inte nämns i denna lista, kontakta NIBE Sverige eller kontrollera www.nibe.eu för mer information.
Eminent6
SE

Användarhandbok
Tillsyn och skötsel
Säkerhetsventil
Säkerhetsventilen (FL1) skall kontrolleras regelbundet,
cirka 4 ggr per år, för att förhindra igensättning. Kon-
trollen sker genom att vrida säkerhetsventilens ratt
moturs, vatten skall då strömma genom spillröret.
Skulle så ej ske är säkerhetsventilen defekt och måste
bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Skyddsanod (endast EMINENT-E)
Varmvattenberedaren är försedd med en magnesiuma-
nod (FR2) som utgör ett extra korrosionsskydd. Anoden
förbrukas dels genom att den offrar sig för porer i
emaljen, dels genom att den går i egenförbrukning
beroende på vattnets kemiska sammansättning.
Kontrollera anoden inom ett år. Därefter regelbundet
i förhållande till dess förbrukning. När anoden är ny
har den en diameter på ca 21 mm. När dess diameter
har minskat, på det mest förbrukade stället, till under
10 mm är anoden förbrukad och måste bytas ut.
Har ingen anodförbrukning skett efter något år, kan
detta bero på dålig ledningsförmåga i vattnet och en
vattenanalys rekommenderas.
OBS!
Anoden är en förbrukningsartikel.
Byte/kontroll av skyddsanod
Anoden kan bytas/kontrolleras, utan att varmvatten-
beredaren behöver tömmas, om det finns en varmvat-
tenkran i rörsystemet belägen under varmvattenbere-
darens högsta punkt. Om sådan varmvattenkran saknas
eller varmvattenberedaren monterats liggande måste
varmvattenberedaren tömmas, se avsnitt “Tömning”.
■Bryt strömmen till varmvattenberedaren.
■Stäng avstängnings-/backventilen genom att vrida
ratt (QM35) medurs tills den bottnar.
■Öppna ovan nämda varmvattenkran.
■Avlägsna plastlocket (QQ4) och isoleringspluggen,
se bild.
■Skyddsanoden (FR2) skruvas ur med hjälp av en 27
mm, alternativt 24 mm, hylsnyckel.
Vid utbyte av anod i trånga utrymmen, finns kedjeanod
att tillgå som endast kräver cirka 180 mm utrymme
över varmvattenberedaren. Kedjeanod kan endast an-
vändas i vertikalt monterad varmvattenberedaren och
skall kapas enligt tabell, se "Teknisk data".
7Eminent
SE

Tömning
Tömningen sker genom säkerhetsventilens spillrör och
görs enligt följande:
■Bryt strömmen till varmvattenberedaren.
■Stäng avstängnings-/backventilen genom att vrida
ratt (QM35) medurs tills den bottnar.
■Vrid blandningsventilens ratt (FQ1) moturs till maxi-
malt läge.
■Öppna säkerhetsventilen genom att vrida ratt (FL1)
sakta moturs ett kvarts varv tills den blir kvar i upplyft
läge.
OBS!
Vattenstänk vid spillröret kan förekomma.
■Avlägsna luftskruven (QM5) samt öppna rörsystemets
lägst placerade varmvattenkran.
OBS!
Vatten kan skvätta ut ur luftskruvens hål och
vara varmt.
Det kan ta några minuter innan tömningen startar.
För att påskynda tömningen kan luft tillföras via luft-
skruven (QM5).
Behåll ventilernas lägen efter ovanstående åtgärder
till dess varmvattenberedaren åter skall användas.
En mindre mängd vatten kan finnas kvar i botten på
varmvattenberedaren efter man genomfört de beskriv-
na tömningsstegen 1 – 5.
OBS!

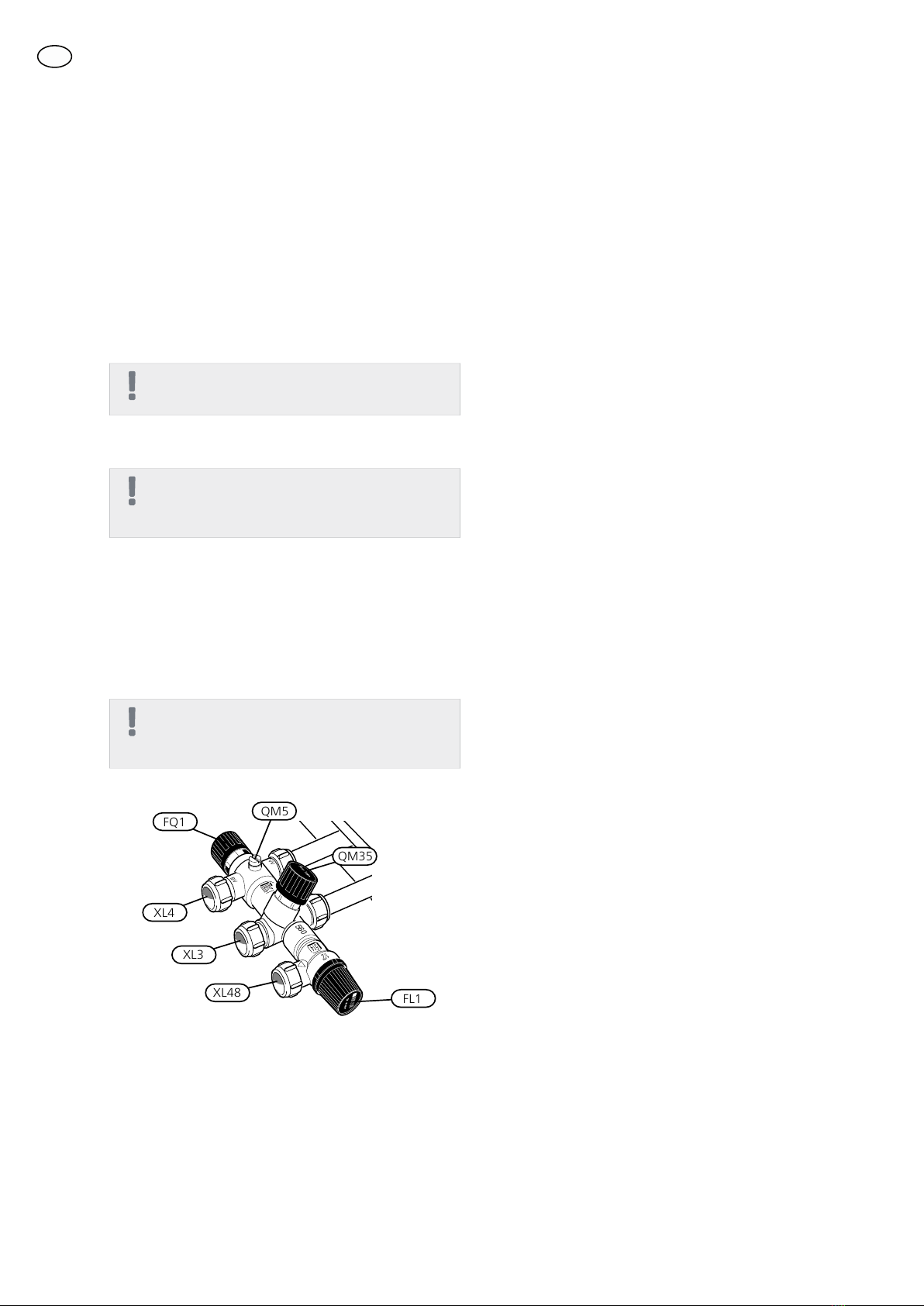

Spillrör måste anslutas till pos(XL48).
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
FQ1 QM5
QM35
FL1
XL48
XL3
XL4
Eminent8
SE

Åtgärder vid driftstörning
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör
och enligt gällande elsäkerhetsföreskrifter.
Om nätsladden skadas ska den bytas av tillver-
karen, dennes auktoriserade servicerepresen-
tant eller annan likvärdigt kvalificerad person
för undvikande av fara.
Kontrollera anläggningens elsäkringar samt termosta-
tens och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts.
Finns det fortfarande inget varmvatten, kontakta instal-
latör.
Återställning av temperaturbegränsare
Om temperaturbegränsaren (FD1) löst ut, måste bere-
daren svalna minst en timme innan den får återställas.
■Avlägsna plastlocket (QQ3).
■Tryck in knappen på temperaturbegränsaren med
ett lätt tryck, max 15 N (ca 1,5 kg).
Max. 15N
LEK
QQ3
FD1EB1
Max 15 N (ca 1,5 kg)
LEK
LEK
LEK
LEK
LEK
Återmontering av givare
Om elpatronen har bytts ska givarna för termostat och
temperaturbegränsare återmonteras i den ordning
som visas på bilden.
LEK
LEK
LEK
LEK
LEK
9Eminent
SE

Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum skall alltid
uppges. Endast av NIBE AB i Markaryd levererad elut-
rustning får användas.
Eminent10
SE

Installatörshandbok

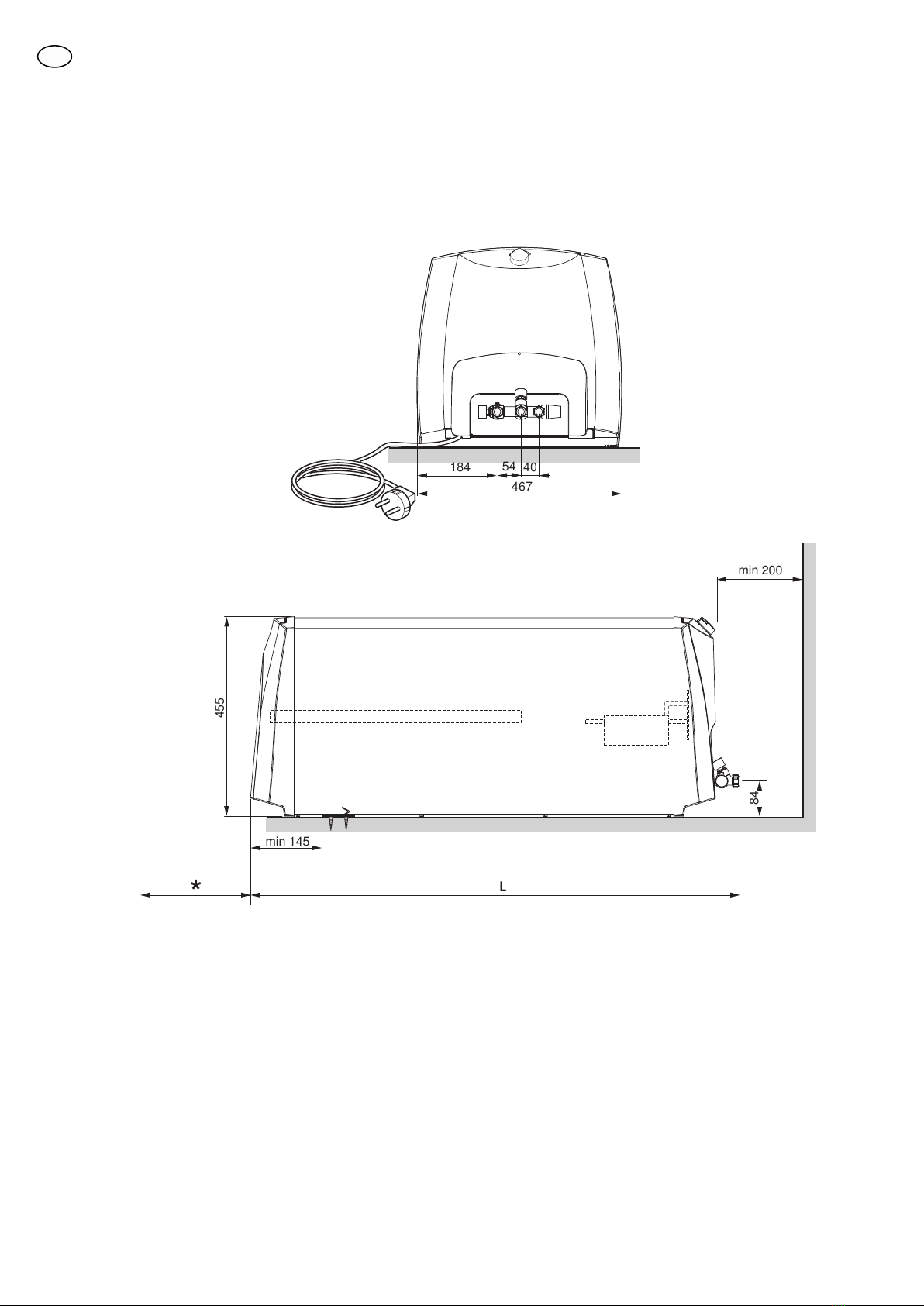

Komponentplacering
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54 40 min ???
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54 40 min ???
XL3
EB1
FR2
QQ4
UL2
QM5
XL4
FQ1
X1
PF3
FL1
XL48
QM35
QQ3
FD1
Komponentlista
FL1 Säkerhets-/avtappningsventilX1 Anslutningskabel med jordad stickpropp, längd 850 mm
FQ1 BlandningsventilQQ3 Plastlock, elkopplingsrum
FR2 Skyddsanod (EMINENT-E)QQ4 Plastlock, anod (EMINENT-E)
XL3 Kallvattenanslutning, klämringskoppling Ø15 mmFD1 Termostat/temperaturbegränsare
XL4 Varmvattenanslutning, klämringskoppling Ø15 mmEB1 Elpatron
XL48 Anslutning säkerhets-/avtappningsventil, klämrings-
koppling Ø15 mm
UL2 Upphängningskonsol
QM5 Luftskruv (för lufttillförsel vid tömning)UL3 Låsvinkel
PF3 SerienummerskyltQM35 Avstängnings-/backventil
11Eminent
SE

Installation
Montering
Varmvattenberedaren rekommenderas att installeras
i ett rum med befintlig golvbrunn. Varmvattenbereda-
ren kan monteras vertikalt hängande på plan vägg
(med anslutningarna nedåt) eller liggande horisontellt
(med baksidan nedåt). Vid hängande montage används
den medlevererade upphängningskonsolen (UL2), vil-
ken först fästs upp (Ø8 – 10 mm skruv), se måttskiss
och bild nedan. Därefter hängs varmvattenberedaren
på konsolen. Varmvattenberedaren är nu till viss del
skjutbar i sidled, vilket underlättar rörinstallation. För
ytterligare fixering, monteras bifogad låsvinkel (UL3)
på vägg mot varmvattenberedaren toppgavel som
tippskydd, se bild nedan. Framför/under varmvatten-
beredaren krävs ett fritt utrymme på 200 mm för ev
service.
* För EMINENT-E erfordras ett fritt utrymme bakom/ ovanför varmvatten-
beredaren, för inspektion av skyddsanoden (FR2). Se avsnitt “Tillsyn och
skötsel- Skyddsanod”.
LEK
Min. 185*
75
Min. 120
230
LEK
UL2
LEK
UL3
Rörinstallation
Varmvattenberedaren är försedd med klämringskopp-
lingar för koppar- eller plaströr. Om plaströr eller
glödgat kopparrör används ska invändig stödhylsa
monteras.
All erforderlig ventilutrustning: avstängnings-/backven-
til, säkerhets-/avtappningsventil och blandningsventil
är monterad vid leverans.
Från säkerhetsventilen ska ett spillrör dras till lämpligt
avlopp. Spillrörets dimension skall vara samma som
säkerhetsventilens (Ø15 mm), röret ska dras så att nå-
gon vattensäck ej kan uppstå, samt vara frostfritt an-
ordnat och väl stagat.
Vid oklarhet kontakta rörinstallatör alternativt se gäl-
lande normer.
Om varmvattenberedaren installeras utan blandnings-
ventil måste termostatens inställning vara sådan att
tappvattentemperaturen ej överskrider 65 °C. Om
högre temperatur önskas ska gällande föreskrifter för
ändamålet följas.
Påfyllning
Varmvattenberedaren måste vara vattenfylld innan
strömmen kopplas på. Påfyllning sker enligt nedanstå-
ende:
■Kontrollera att luftskruven (QM5) är åtdragen.
■Kontrollera att säkerhets-/avtappningsventilen (FL1)
är stängd.
■Öppna avstängningsventilen genom att vrida ratt
(QM35) moturs.
■Avlufta varmvattenberedaren genom att öppna en
varmvattenkran i rörsystemet. När enbart vatten
kommer ur kranen kan den stängas. Varmvattenbe-
redaren är nu fylld och strömmen kan kopplas på.
Inställning av blandningsventil
Genom att vrida blandningsventilens ratt (FQ1) moturs/
medurs ökar/minskar tappvattentemperaturen. Inställ-
ningsområdet ligger mellan cirka 50 – 65 °C.
Eminent12
SE

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör
och enligt gällande elsäkerhetsföreskrifter.
Om nätsladden skadas ska den bytas av tillver-
karen, dennes auktoriserade servicerepresen-
tant eller annan likvärdigt kvalificerad person
för undvikande av fara.
Varmvattenberedaren är försedd med anslutningskabel
med jordad stickpropp för 1-fas installation (1 kW).
1-fas installation medför bäst livslängd för elpatronen.
Om anslutningskabeln är skadad måste byte utföras
under överinseende av elbehörig person.
Anslutningskabelns lägsta punkt bör befinna sig lägre
än eluttaget när du ansluter varmvattenberedaren till
uttaget, för att undvika att eventuella vattendroppar
på anslutningskabeln leds in i uttaget.
Önskas 3 kW ska varmvattenberedaren anslutas med
fast installation (2x400V). Vid fast installation ska
varmvattenberedaren föregås av en allpolig brytare
(helst med signallampa) med minst 3 mm brytavstånd.
Befintlig anslutningskabel kan användas om man klip-
per bort stickproppen.
Elschema
Termostat/
temperaturbegränsare (FD1)
Elpatron (EB1 )
Inställning av termostat
För bästa driftsförhållande rekommenderas en inställ-
ning på 60 °C (max cirka 80 °C).
LEK
Cirka 60 °C
13Eminent
SE

Tekniska uppgifter
Mått och avsättningskoordinater
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**
min 200
84
min 145
*
455
184
467
54 40
L
L
Till PBD
Till MOS
D
E
*
min 200
F
A
Till KBR
C
B
54 40 min ???
min 200
84
*
455
min 145
184
467
54 40
**
min 200
84
min 145
*
455
184
467
54 40
L
L
L=Total längd varmvattenberedaren.*Erforderligt utrymme (EMINENT-E) för byte/kontroll av skyddsanod.
Eminent 35: L=565 mm
Eminent 55: L=750 mm
Eminent 100: L=1120 mm
Eminent -R 120: L=1304 mm
Eminent 35 liter:180 mm
Eminent 55 liter:250 mm
Eminent 100 liter:390 mm
Vid vertikalt hängande montage kan kedjeanod användas,
vilket endast kräver 180 mm ovanför varmvattenberedaren.
Eminent14
SE

Teknisk data
1201005535Modell
1201005535lVolym
0,9/9MPa/barMax avsäkringstryck
230 VAC + PE / 2 x 400 VAC + PESpänning
IP24Skyddsklass
1/3kWEffekt
6/10AErforderlig säkring vid 1/3 kW
4,9/1,64,1/1,42,3/0,81,4/0,5hUppvärmningstid till 45 °C 1/3 kW*
10,1/3,58,1/2,74,5/1,52,9/1,0hUppvärmningstid till 80 °C 1/3 kW*
-/-/3436/40/3125/28/2219/21/17kgNettovikt E/Cu/R
435280165mmLängd skyddsanod Eminent E
EmaljKorrosionsskydd Eminent E
KopparKorrosionsskydd Eminent Cu
RostfrittKorrosionsskydd Eminent R
*Vid inkommande kallvatten på 10 °C
Energimärkning
NIBE ABTillverkare
EVH 16 - 120
E/CU/R
EVH 16 - 100
E/CU/R
EVH 16 - 55
E/CU/R
EVH 16 - 35
E/CU/R
Modell
- / - / LLMS
Deklarerad tapprofil
- / - / CC / C / CC / C / CC / C / B
Effektivitetsklass varmvattenberedning
- / - / 37,837,3 / 37,3 / 38,136,5 / 36,5 / 37,034,2 / 33,7 / 35,6%Energieffektivitet varmvattenberedning, ƞwh
- / - / 2 7102 748 / 2 746 / 2 6891 407 / 1 408 / 1389540 / 548 / 519kWhÅrlig energiförbrukning varmvattenberedning, AEC
- / - / 167140 / 141 / 13578 / 77 / 7147 / 46 / 43lMängd 40-gradigt varmvatten, V40
60606060°CTermostatinställning
- / - / 12,5412,77 / 12,76 / 12,546,57 / 6,58 / 6,472,56 / 2,61 / 2,44kWhDaglig elförbrukning, Qelec
15151515dBLjudeffektnivå LWA
EN 50440Tillämpade standarder
15Eminent
SE

Important information
Safety information
This manual describes installation and service proced-
ures for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning
use of the appliance in a safe way and
understand the hazards involved. Chil-
dren shall not play with the appliance.
Cleaning and user maintenance shall
not be made by children without super-
vision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2016.
Symbols
NOTE
This symbol indicates danger to machine or
person.
Caution
This symbol indicates important information
about what you should observe when main-
taining your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE marking means that NIBE ensures that the
product meets all regulations that are placed on it
based on relevant EU directives. The CE mark is obligat-
ory for most products sold in the EU, regardless where
they are made.
Serial number
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current
legislation.
Country specific information
Installer manual
This installer manual must be left with the customer.
Eminent16
English - Eminent
GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 23)
Shut off valves
Cold water (page 23)
Shut off valves
Non-return valve
Mixing valve
Safety valve
Electricity (page 25)
Connected supply
17Eminent
GB

Contact information
KNV Energietechnik GmbH, Gahberggasse 11, 4861 SchörflingAT
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.knv.at
NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 AltishofenCH
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.ch
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad JizerouCZ
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 CelleDE
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.de
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 VidebækDK
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.volundvt.dk
NIBE Energy Systems OY, Juurakkotie 3, 01510 VantaaFI
Puh: 09-274 697 0 Fax: [phone] E-mail: inf[email protected] www.nibe.fi
NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 ReyrieuxFR
Tel : [phone] Fax : [phone] E-mail: inf[email protected] www.nibe.fr
NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QGGB
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.co.uk
NIBE Energietechniek B.V., Postbus 634, NL 4900 AP OosterhoutNL
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibenl.nl
ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 OsloNO
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOKPL
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
© "EVAN" 17, per. Boynovskiy, Nizhny NovgorodRU
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 MarkarydSE
Tel: [phone] Fax: [phone] E-mail: inf[email protected] www.nibe.se
For countries not mention in this list, please contact Nibe Sweden or check www.nibe.eu for more information.
Eminent18
GB

User manual
Maintenance
Safety valve
The safety valve (FL1) must be inspected regularly,
about 4 times a year, to prevent clogging. The check is
made by turning the safety valve’s knob anticlockwise,
water should then flow through the overflow pipe. If
this does not happen, then the safety valve is defective
and must be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by
the expansion of cold water entering the water heater,
resulting in a pressure increase, whereby the safety
valve opens.
Sacrificial anode (only EMINENT-E)
The water heater is equipped with a magnesium anode
(FR2) that provides extra corrosion protection. The an-
ode is consumed partly because it sacrifices itself for
pores in the enamel and partly because it consumes
itself, depending on the chemical composition of the
water.
Check the anode within a year. Then check regularly,
in relation to its use. When the anode is new, it has a
diameter of approx. 21 mm. When this diameter has
reduced, in the most consumed area, to less than 10
mm, the anode is consumed and must be replaced.
If there is no anode consumption after a few years, this
could be due to poor conductivity in the water and
analysis of the water is recommended.
NOTE
The anode is a consumable.
Replacing/checking the sacrificial anode
If there is a hot water tap in the pipe system situated
below the water heater's highest point, the anode can
be replaced/checked, without the water heater need-
ing to be emptied. If there is not a hot water tap or the
water heater is installed horizontally it must be drained,
see section "Draining".
■Turn off the power to the water heater.
■Open the shut off valve/non-return valve by turning
the knob (QM35) clockwise until it bottoms.
■Open the hot water tap mentioned above.
■Remove the plastic cover (QQ4) and the insulation
plug, see image.
■The sacrificial anode (FR2) is unscrewed using a 27
mm, or 24 mm, socket wrench.
When replacing anodes in confined spaces, a chain
anode is available that only requires approx. 180 mm
space above the water heater. The chain anode can
only be used in vertically mounted water heaters and
must be cut to length according to the table, see
"Technical data".
19Eminent
GB

Emptying
Draining is through the safety valve overflow pipe and
is carried out as follows:
■Turn off the power to the water heater.
■Open the shut off valve/non-return valve by turning
the knob (QM35) clockwise until it bottoms.
■Turn the mixer valve (FQ1) fully anticlockwise.
■Open the safety valve by turning the knob (FL1)
slowly anticlockwise a quarter of a turn, until it is
fixed in the raised position.
NOTE
Water splashes may occur at the overflow pipe.
■Remove the vent screw (QM5) and open the hot
water tap positioned lowest in the pipe system.
NOTE
Hot water may squirt out of the vent screw
hole.
It can take a few minutes for draining to start.
To speed up draining, air can be introduced via the
vent screw (QM5).
Keep the valves' positions after the above actions until
the water heater is to be used again.
A small amount of water may remain at the bottom of
the water heater after the draining stages described 1
– 5.
NOTE
The overflow pipe must be connected to
pos. (XL48).
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
LEK
BV
VV
560
514
1/2"
ARMATUR
FQ1 QM5
QM35
FL1
XL48
XL3
XL4
Eminent20
GB
