SE MONTERINGSANVISNING VARMVATTENSTYRNING VST 20
INSTALLATION INSTRUCTIONS HOT WATER CONTROL VST 20
MONTAGEANWEISUNG BRAUCHWASSERSTEUERUNG VST 20
ASENNUSOHJE KÄYTTÖVEDEN LÄMMITYKSEN OHJAUS VST 20
LEK
LEK
LEK
VST 20
MAV 1309-10
VST 20
511086

1
VST 20
MONTERINGSANVISNING
VST 20

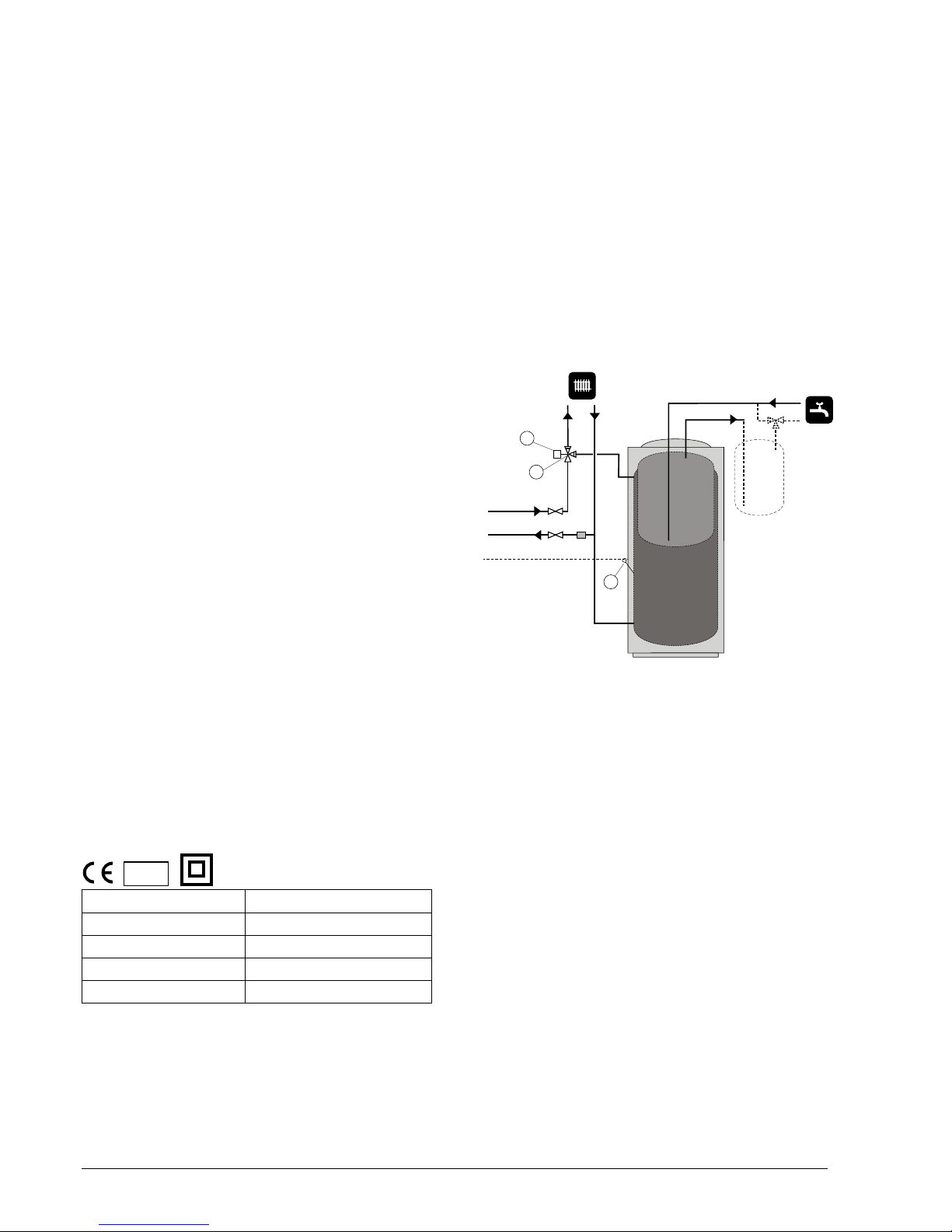

Principschema
AV Avstängningsventil
SF Smutsfilter
VVG Varmvattengivare
VXV Växelventil
VVB/ACK Varmvattenberedare/ackumulator
EL VVB Elvarmvattenberedare
KV Kallvatten
VV Varmvatten
VB Värmebärare
Beskrivning
Detta tillbehör möjliggör varmvattenprioritering vid
större värmepumpseffekter (laddeffekter mellan 15 och
40 kW), t ex F2300-14 (tillsammans med SMO 10) och
F1345-40. För detta krävs också en varmvattenackumu-
lator, exempelvis NIBE VPA eller VPB.
Komponenter
(19) 1 st Shuntmotor
(23) 1 st Växelventil, radiator/beredare
(88) Temperaturgivare, medlevereras F1345 (BT6) /
SMO 10
Varmvattenproduktion
Vid varmvattenbehov prioriterar värmepumpen detta
och går över i varmvattenläge med en eller flera kom-
pressorer. Normalt kan varmvattenproduktionen ombe-
sörjas i en eller två seriekopplade VPA.
Start av varmvattenladdning sker när temperaturen på
varmvattengivaren (88) har sjunkit till inställd starttem-
peratur. Växelventilen (23) monteras så att den växlar
mellan värmesystemet och varmvattenberedaren, dvs
när ackumulatorn/varmvattenberedaren är laddad så
växlar ventilen ut mot radiatorerna/golvvärmesystemet.
Stopp sker på inställd temperatur på varmvattengivaren
(88). Det är viktigt att rätt (ej för hög) temperatur ställs
in då värmepumpen kan bryta på HP-larm.
Varmvattenberedaren förses med erfoderlig säkerhets-
utrustning.
VVG
VXV
SF
AV
AV
VB-fram
VB-retur
Givarkabel till Värmepump
19
88
VVB / ACK
23
1
2 3
El VVB
KV
VV
Pooluppvärmning
Växelventilen kan även användas för styrning av pool-
uppvärmning.
Tekniska data
Spänning 230 V, ~50 Hz, 6 VA
KV-värde 18,0
Anslutning DN32 (11/4”)
Max. laddeffekt 40 kW
Art. nr 089 388
RSK nr 624 65 23
(ingår ej)
IP40

2
VST 20
SE
Elanslutning F1345
Varmvattenproduktion
Anslut den externa växelventilen (QN10) enligt bild till
kopplingsplint X2:10 (N, blå), X2:12 (manöver, vit) och
X2:13 (L, brun).
Vid flera värmepumpar kopplade som master/slav anslu-
ter du växelventilen elektriskt till lämplig värmepump då
den styrs av master-värmepumpen.
Se installatörs- och drifthandboken för F1345 för mer
information.
180°
LEK
1.
2.
3.
LEK
LEK
LEK
23 19
Montering

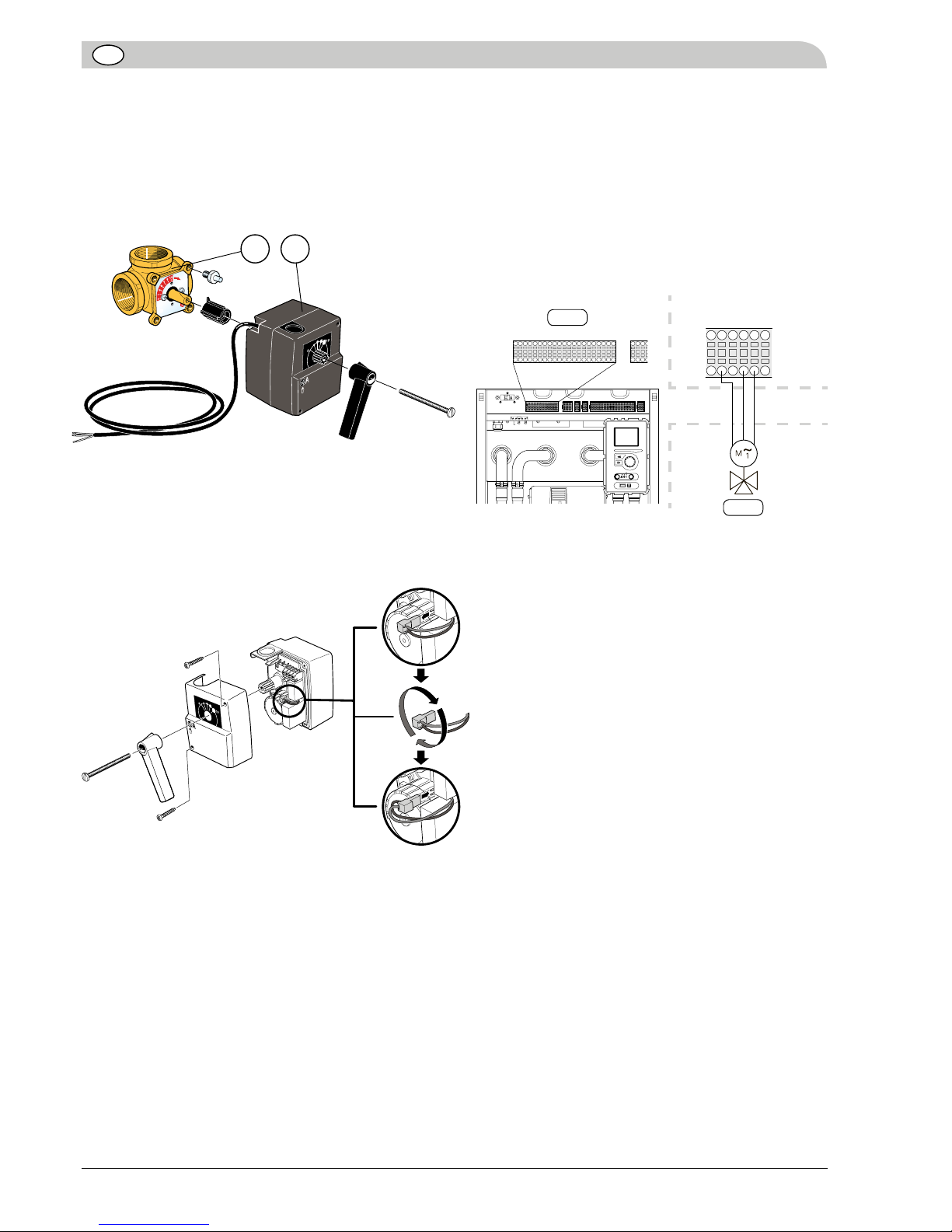

Shuntmotorn monteras på växelventilen enligt bild. Ställ
både motor och växelventil i läge så att de pekar på
“10” innan montering.
När växelventil och motor pekar på “10” är ventilen
öppen mot radiatorslingan (öppning 2).
OBS! Svart spindeladapter skall användas!
Byte av rotationsriktning vid behov
Byte av rotationsriktning på shuntmotorn görs vid behov
enligt följande.
Lossa skruvarna och locket på shuntmotorn enligt bild.
Lossa därefter kontakten (1), vrid den 180° (2) och sätt
tillbaka den på samma plats (3) enligt bild.
123456 12
3123 1234 123456
78910111213141516171819202
11
GND GND GND GND GND GND GND GND
2345678910 11 12 13 14 15 16 17 18 19 20 21
F1
345
Ex
ternt
91011121314
N
L
LEK
Externt
Vit
Brun
QN10
X2
Blå

3
VST 20
SE

LEK
LEK
LEK
Förstoring på U6
Elanslutning FIGHTER 1330/F1330
Varmvattenproduktion
Koppla in växelventilen på plint -X6 position 4 – 7
enligt bild nedan. Se FIGHTER 1330/F1330 Monterings-
och Skötselanvisning, avsnitt “Funktionsbeskrivning
– Basfunktioner” > “Varmvattenproduktion” för mer
information.
Pooluppvärmning
OBS! Pooluppvärmning med FIGHTER 1330/F1330
kräver att Expansionskort 1/ Expansionskort 11 är
installerat i värmepumpen.
Koppla in växelventilen på plint -X6A enligt bild
nedan. Se FIGHTER 1330/F1330 Monterings- och
Skötselanvisning, avsnitt “Funktionsbeskrivning
– Expansionskort 1”/ Funktionsbeskrivning –
Expansionskort 11” > “Pool” för mer information.
Se aktuell Monterings- och Skötselanvisning för mer
information.
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL1N
LL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit

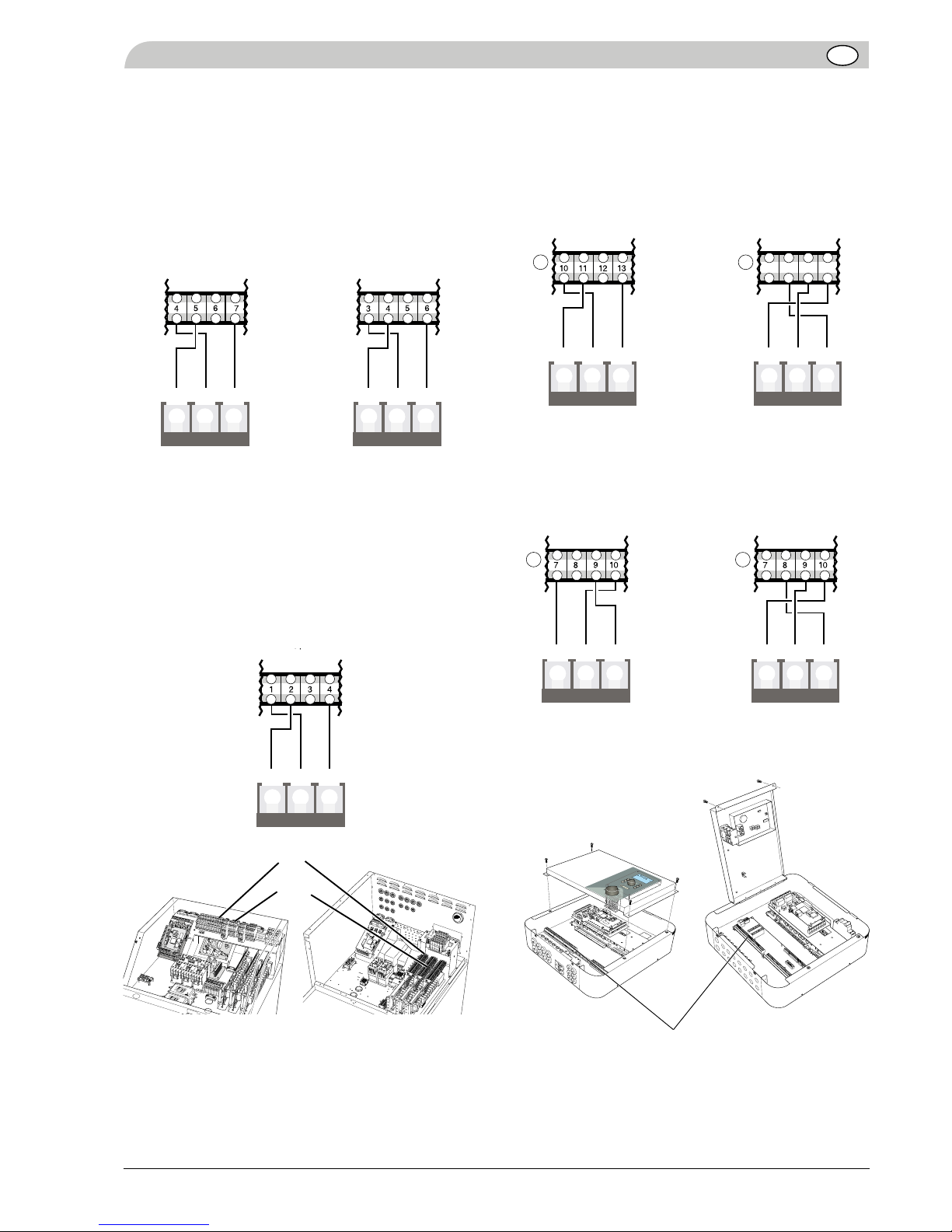

Ny version av SMO 10 med art nr 089 638:
Kopplingsplint (11)
-X6
Pooluppvärmning
Koppla in växelventilen på plint 11 enligt bild nedan.
Elanslutning SMO 10
OBS! Kontrollera artikelnumret på den SMO som är
installerad och följ de tillhörande instruktionerna nedan.
Varmvattenproduktion
Koppla in växelventilen på plint 11 enligt bild nedan.
SMO 10 art nr: 089 259
SMO 10 art nr: 089 259
SMO 10 art nr: 089 259
FIGHTER 1330
(Sned front)
F1330
(Rak front)
SMO 10 art nr: 089 638
SMO 10 art nr: 089 638
SMO 10 art nr: 089 638
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL
1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
LEK
FIGHTER 1330 22 kW
art nr: 065 017
FIGHTER 1330 30 kW:
art nr: 065 013
FIGHTER 1330 40 kW:
art nr: 065 008
(Sned front)
F1330 22 kW art nr: 065 100
F1330 30 kW art nr: 065 101
F1330 40 kW art nr: 065 102
F1330 60 kW art nr: 065 103
(Rak front)
-X6A

4VST 20
INSTALLATION INSTRUCTIONS
VST 20

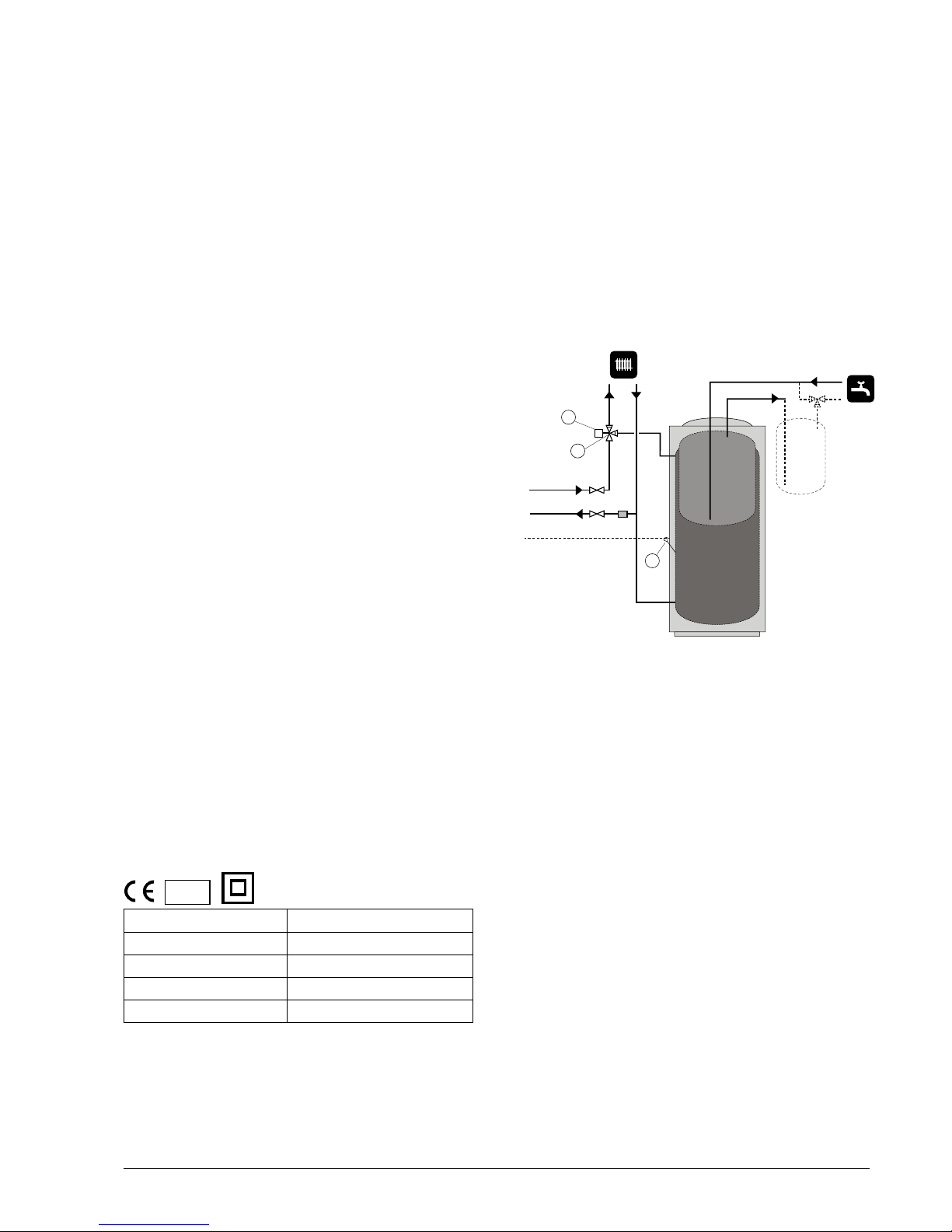

Outline diagram
AV Shutoff valve
SF Particle filter
VVG Hot water sensor
VXV Shuttle valve
VVB/ACK Water heater/accumulator
El HWH Electrical hot water heater
KV Cold water
VV Hot water
VB Heat medium
Description
This accessory makes hot water priority possible at large
heat pump outputs (charging power between 15 and
40 kW), e. g. F2300-14 (together with an SMO 10) and
F1345-40. This also requires a hot water accumulator,
for example, NIBE VPA.
Components
(19) 1 Shunt motor
(23) 1 Shuttle valve, radiator/heater
(88) Temperature sensor,
supplied with F1345 (BT6) / SMO 10
Hot water
When there is a hot water requirement, the heat pump
gives this priority and switches to hot water mode with
one or more compressors. Normally the hot water produc-
tion for one or two series connected VPAs can be supplied.
Hot water charging starts when the hot water sensor
(88) has fallen to the set start temperature. The shuttle
valve (23) is fitted so that it switches between the heat-
ing system and the water heater, i.e. when the accumu-
lator/water heater is charged the valve switches over to
the radiators/floor heating system.
Stopping takes place at the set temperature on the hot
water sensor (88). It is important that the right (not too
high) temperature is set as the heat pump can cut out
with an HP alarm.
The water heater is equipped with the requisite safety
equipment.
VVG
VXV
SF
AV
AV
VB-fram
VB-retur
Givarkabel till Värmepump
19
88
VVB / ACK
23
1
2 3
El VVB
KV
VV
Pool heating
The shuttle valve is also used to control pool heating.
Technical specifications
Voltage 230 V, ~50 Hz, 6 VA
KV value 18.0
Connection DN32 (11/4”)
Max. charging power 40 kW
Part no. 089 388
IP40
(not included)
Sensor cable to heat pump
VB-flow
VB-return

5
VST 20
GB
Electrical connection F1345
Hot water production
Connect the external reversing valve (QN10) as illustra-
ted to terminal block X2:10 (N, blue), X2:12 (operation,
white) and X2:13 (L, brown).
With several heat pumps connected as master/slave,
connect the reversing valve electrically to a suitable heat
pump which in turn is controlled by the master heat
pump.
See the F1345 installer and operating manuals for more
information.
123456 12
3123 1234 123456
78910111213141516171819202
11
GND GND GND GND GND GND GND GND
2345678910 11 12 13 14 15 16 17 18 19 20 21
F1
345
Ex
ternt
91011121314
N
L
LEK
External
White
Brown
QN10
X2
Blue
180°
LEK
1.
2.
3.
LEK
LEK
LEK
23 19
Assembly
The shunt motor is fitted on the shuttle valve as illustrat-
ed in the figure. Set both the motor and shuttle valve in
position so that they point to “10” before installation.
When both the shuttle valve and the motor points to “10”
the valve is open towards the radiatorsystem (opening 2).
NOTE! The black spindle adapter must be used!
Change direction of rotation if necessary
To change the direction of rotation of the shunt motor,
if necessary, act as follows.
Remove the screws and cover of the shunt motor ac-
cording to picture. Disconnect the connector (1), rotate
it 180 ° (2) and reconnect it in the same place again (3),
as shown in the picture.

6
VST 20
GB
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL1N
LL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL
1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:

LEK
LEK
See the appropriate Installation and Maintenance
Instructions for more information.
Terminal block (11)
Pool heating
Connect the shuttle valve to terminal 11 as illustrated
below.
Electrical connection SMO 10
NOTE! Check the part no. on the installed SMO and
follow the instructions below.
Hot water production
Connect the shuttle valve to terminal 11 as illustrated
below.
SMO 10 part no. 089 259
SMO 10 part no. 089 259
SMO 10 part no. 089 259
SMO 10 part no. 089 638
SMO 10 part no. 089 638
SMO 10 part no. 089 638
blue
brown white
blue
brown
white
blue brown
white
blue
brown
white
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
Electrical connection FIGHTER 1330/
F1330
Hot water production
Connect the shuttle valve to terminal -X6 illustrated
below. See the FIGHTER 1330/F1330 Installation and
Maintenance Instructions, section “Description of func-
tions — Basic functions” > “Hot water production” for
more information.
Pool heating
NOTE! Pool heating with F1330 requires expansion card
1 to be installed in the heat pump.
Connect the shuttle valve to terminal -X6A as illustrated
below.See the FIGHTER 1330/ F1330 Installation and
Maintenance Instructions, section “Description of func-
tions — Expansion card 1”/ “Description of functions —
Expansion card 11” > “Pool” for more information.
blue
brown white
blue brown white
LEK
Förstoring på U6
-X6A
-X6
LEK
FIGHTER 1330 22 kW
part no. 065 017
FIGHTER 1330 30 kW:
part no. 065 013
FIGHTER 1330 40 kW:
part no. 065 008
(Oblique frontal)
F1330 22 kW part no. 065 100
F1330 30 kW part no. 065 101
F1330 40 kW part no. 065 102
F1330 60 kW part no. 065 103
(Straight frontal)
blue
brown white
FIGHTER 1330
(Oblique frontal)
F1330
(Straight frontal)

7
VST 20
MONTAGEANLEITUNG
VST 20
Prinzipschema
AV Sperrventil
SF Schmutzfilter
VVG Brauchwasserfühler
VXV Wechselventil
VVB/ACK Brauchwasser-Pufferspeicher
EL VVB Elektro-Brauchwasserspeicher
KV Kaltwasser
VV Brauchwasser
Beschreibung
Bei größeren Wärmepumpenanlagen mit Lade-
leistungen zwischen 15 und 40 kW gibt dieses Zubehör
der Brauchwasserbereitung Priorität. Das ist der Fall
bei F2300-14 - in Verbindung mit SMO 10 - sowie bei
F1345-40. Hierfür wird ein Brauchwasser-Pufferspeicher
vom Typ NIBE VPA benötigt.
Komponenten
(19) Ventilantrieb
(23) Wechselventil für Heiz- und Brauchwasserbereitung
(88) Temperaturfühler im Lieferumfang von F1345 (BT6)/
SMO 10
Brauchwasserbereitung
Herrscht Brauchwasserbedarf, so wechselt die Wärmepumpe
sofort mit einem oder mehreren Kompressoren auf die
Brauchwasserbereitungsstufe über. Normalerweise kann die
Brauchwasserbereitung in einem oder in zwei seriengekop-
pelten VPA-Brauchwasser-Pufferspeicher geschehen.
Die Brauchwasserbereitung beginnt, wenn die Temperatur
am Brauchwasserfühler (88) auf die eingestellte
Starttemperatur gesunken ist. Nach Erreichen der am
Brauchwasserfühler (88) eingestellten Ausschalttemperatur,
lenkt das Wechselventil (23) sämtliches Heizungswasser
zum Radiatorkreis und/oder zum Fußbodenheizsystem.
Hinweis! Es ist wichtig, dass die Ausschalttemperatur
nicht zu hoch gewählt wird, da durch den sonst ent-
stehenden Druck der Hochdruckpressostat die Wärme-
pumpe auf Grund eines Hp-Alarms ausschaltet.
Der Brauchwasserspeicher ist mit der vorgeschriebenen
Sicherheitsausrüstung zu installieren.
VVG
VXV
SF
AV
AV
VB-fram
VB-retur
Givarkabel till Värmepump
19
88
VVB / ACK
23
1
2 3
El VVB
KV
VV
Pool-Erwärmung
Das Wechselventil kann auch zur Steuerung der Pool-
Erwärmung verwendet werden.
Technische Daten
Spannung 230 V, ~50 Hz, 6 VA
KV-Wert 18,0
Anschluss DN32 (11/4”)
Max. Ladeleistung 40 kW
Art. Nr. 089 388
IP40
(nicht im Lieferumfang)
Fühlerkabel zur Wärmepumpe
Heizkreis-
Vorlauf
Heizkreis-
Rücklauf

8
VST 20
DE
Elanslutning F1345
Varmvattenproduktion
Verbinden Sie das externe Umschaltventil (QN10) gemäß
Abbildung mit der Anschlussklemme X2:10 (N, blau),
X2:12 (Steuerung, weiß) und X2:13 (L, braun).
Bei mehreren als Master/Slave geschalteten
Wärmepumpen verbinden Sie das Umschaltventil elek-
trisch mit einer geeigneten Wärmepumpe, weil diese
von der Master-Wärmepumpe gesteuert wird.
Für mehr Information siehe Installateur- und
Benutzerhandbuch für F1345.
123456 12
3123 1234 123456
78910111213141516171819202
11
GND GND GND GND GND GND GND GND
2345678910 11 12 13 14 15 16 17 18 19 20 21
F1
345
Ex
ternt
91011121314
N
L
LEK
Extern
weiß
braun
QN10
X2
blau
180°
LEK
1.
2.
3.
LEK
LEK
LEK
23 19
Montage
Gemäß folgender Abbildung ist der Ventilantrieb auf dem
Wechselventil zu montieren. Sowohl Antrieb als auch Wechsel-
ventil sind vor dem Zusammenbau auf „10“ zu stellen.
Wenn Ventil und Antrieb auf „10“ stehen, ist das
Wechselventil zum Heizkreis hin geöffnet (Öffnung 2).
Hinweis! Der schwarze Achsenadapter muss eingebaut
werden!
Änderung der Drehrichtung bei Bedarf
Die Änderung der Drehrichtung des Mischermotors er-
folgt bei Bedarf wie folgt.
Die Schrauben inklusive der Abdeckung des
Mischermotors wie im Bild lösen.
Danach den Kontakt (1) abziehen, um 180° drehen (2)
und an gleicher Stelle wieder aufstecken (3), siehe Bild.

9
VST 20
DE
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL1N
LL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL
1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:

LEK
LEK
Stromanschluss im FIGHTER 1330/
F1330
Brauchwasserbereitung
Gemäß folgender Abbildung ist der Anschluss für
das Wechselventil auf Klemmleiste -X6 vorzuneh-
men. Weitere Information kann der Montage- und
Bedienungsanweisung für FIGHTER 1330/F1330 im
Abschnitt „Funktionsbeschreibung-Grundfunktionen“ >
„Brauchwasserbereitung“ entnommen werden.
Pool-Erwärmung
Hinweis! Zur Pool-Erwärmung mit FIGHTER 1330/
F1330 wird vorausgesetzt, dass die Expansionskarte 1 in
der Wärmepumpe installiert ist.
Gemäß folgender Zeichnung ist der Anschluss für
das Wechselventil auf Klemmleiste -X6A anzuschlie-
ßen. Weitere Information kann der Montage- und
Bedienungsanweisung für FIGHTER 1330/F1330 im
Abschnitt „Funktionsbeschreibung-Expansionskarte 1“ /
„Funktionsbeschreibung-Expansionskarte 11“ > „Pool“
entnommen werden.
Weitere Information ist der aktuellen Montage- und
Bedienungsanweisung zu entnehmen.
Klemmleiste (11)
Pool-Erwärmung
Gemäß folgender Abbildung den Anschluss für das
Wechselventil auf Klemmleiste 11 vornehmen.
Stromanschluss im SMO 10
Achtung: Überprüfen Sie die Artikelnummer der instal-
lierten SMO und folgen Sie dann den unterschiedlichen
Anschlussarten.
Brauchwasserbereitung
Gemäß folgender Abbildung ist der Anschluss für das
Wechselventil auf Klemmleiste 11 vornehmen.
SMO 10 Art. Nr. 089 259
SMO 10 Art. Nr. 089 259
SMO 10 Art. Nr. 089 259
SMO 10 Art. Nr. 089 638
SMO 10 Art. Nr. 089 638
SMO 10 Art. Nr. 089 638
blau blau braun braun weiß weiß
blau
braun
weiß
blau
braun
weiß
blau
braun
weiß
blau
braun
weiß
blau
braun
weiß
LEK
Förstoring på U6
-X6A
-X6
LEK
FIGHTER 1330 22 kW
Art. Nr. 065 017
FIGHTER 1330 30 kW:
art nr: 065 013
FIGHTER 1330 40 kW:
art nr: 065 008
(Schräg frontal)
F1330 22 kW art nr: 065 100
F1330 30 kW art nr: 065 101
F1330 40 kW art nr: 065 102
F1330 60 kW art nr: 065 103
(Gerade frontal)
FIGHTER 1330
(Schräg frontal)
F1330
(Gerade frontal)

10
VST 20
FI
VVG
VXV
SF
AV
AV
VB-fram
VB-retur
Givarkabel till Värmepump
19
88
VVB / ACK
23
1
2 3
El VVB
KV
VV
ASENNUSOHJE
VST 20
Periaatekaavio
AV Sulkuventtiili
SF Suodatin
VVG Käyttövesianturi
VXV Vaihtoventtiili
VVB/ACK Lämminvesivaraaja/varaajasäiliö
EL VVB Sähkökäyttöinen lämminvesivaraaja
KV Kylmävesi
VV Käyttövesi
VB Lämmitysvesi
Kuvaus
Tämä lisävaruste mahdollistaa käyttöveden lämmityksen
priorisoinnin suuritehoisten lämpöpumppujen yhteydes-
sä (lämmitysteho 15 - 40 kW), esim. F2300-14 (yhdessä
SMO 10:n kanssa) ja F1345-40. Tätä varten tarvitaan
myös lämminvesivaraaja, esim. NIBE VPA.
Komponentit
(19) 1 kpl shunttimoottori
(23) 1 kpl vaihtoventtiili, patteri/lämminvesivaraaja
(88) Lämpötila-anturi, toimitetaan F1345 (BT6) / SMO 10
mukana
Käyttöveden lämmitys
Käyttövettä tarvittaessa lämpöpumppu priorisoi sen
tuotannon ja alkaa lämmittää käyttövettä yhdellä tai
useammalla kompressorilla. Normaalisti käyttöveden
tuotantoon riittää yksi tai kaksi sarjaan kytkettyä VPA-
lämminvesivaraajaa.
Käyttöveden lämmitys käynnistyy, kun käyttövesianturin
(88) arvo on laskenut asetettuun käynnistyslämpötilaan.
Vaihtoventtiili (23) asennetaan niin, että se vaihtaa lämmi-
tysjärjestelmän ja lämminvesivaraajan välillä, ts. kun varaa-
ja/vedenlämmitin on varattu täyteen, vaihtoventtiili ohjaa
lämmitysveden patteri-/lattialämmitysjärjestelmään.
Käyttöveden tuotanto pysähtyy, kun käyttövesianturi (88)
saavuttaa asetetun pysäytyslämpötilan. On tärkeää, että
lämpötila on asetettu oikein (ei liian korkeaksi), koska
muuten korkeapainepressostaatti saattaa laueta.
Lämminvesivaraaja varustetaan vaadituilla turvavarusteilla.
Allaslämmitys
Vaihtoventtiiliä voidaan käyttää myös allaslämmityksen
ohjaukseen.
Tekniset tiedot
Jännite 230 V, ~50 Hz, 6 VA
KV-arvo 18,0
Liitäntä DN32 (11/4”)
Maks. lämmitysteho 40 kW
Tuotenro 089 388
(ei sisälly)
IP40

11
VST 20
FI
Sähköliitäntä F1345
Käyttöveden lämmitys
Kytke ulkoinen vaihtoventtiili (QN10) kuvan mukaan
liitinrimaan X2:10 (N, ), X2:12 (ohjaus, ) ja X2:13 (L, ).
Jos useita lämpöpumppuja on liitetty yhteen isäntä/
orjalaitteiksi, kytke vaihtoventtiili sopivaan lämpöpump-
puun, jonka kautta isäntälämpöpumppu ohjaa sitä.
Lisätietoja F1345 asentajan käsikirjassa ja käyttöohjeessa
180°
LEK
1.
2.
3.
LEK
LEK
LEK
23 19
Asennus
Shunttimoottori asennetaan vaihtoventtiiliin kuvan
mukaisesti. Käännä moottori ja venttiili asteikon koh-
taan ”10” ennen asennusta.
Kun vaihtoventtiili ja moottori osoittavat asteikon koh-
taa ”10”, venttiili on auki patteripiirin suuntaan (aukko
2).
Huom! Käytä mustaa karasovitinta!
Kääntymissuunnan vaihtaminen
tarvittaessa
Shunttimoottorin avautumissuunta voidaan tarvittaessa
vaihtaa toimimalla seuraavasti.
Avaa kotelon kansi irrottamalla ruuvit kuvan mukaisesti.
Irrota liitin (1) ja käännä sitä (2) ja kytke se paikalleen (3)
kuvan mukaisesti.
123456 12
3123 1234 123456
78910111213141516171819202
11
GND GND GND GND GND GND GND GND
2345678910 11 12 13 14 15 16 17 18 19 20 21
F1
345
Ex
ternt
91011121314
N
L
LEK
Ulkoinen
valkoinen
ruskea
QN10
X2
sininen

12
VST 20
FI

LEK
LEK
Lisätietoa on asennus- ja huolto-ohjeessa.
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
11
11
NLL1
NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL1N
LL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
Liitinrima (11)
Allaslämmitys
Kytke vaihtoventtiili liittimeen alla olevan kuvan mukaan.
Sähköliitäntä SMO 10
Huom! Tarkasta asennetun SMO:n tuotenumero ja
noudata kyseisiä ohjeita alla.
Käyttöveden lämmitys
Kytke vaihtoventtiili liittimeen alla olevan kuvan mukaan.
SMO 10
Tuotenro: 089 259
SMO 10
Tuotenro: 089 259
SMO 10
Tuotenro: 089 259
SMO 10
Tuotenro: 089 638
SMO 10
Tuotenro: 089 638
SMO 10
Tuotenro: 089 638
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
11
11
N
16 17 18 19
LL
1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
LEK
Förstoring på U6
Sähköliitäntä FIGHTER 1330/F1330
Käyttöveden lämmitys
Kytke vaihtoventtiili liittimeen –X6 paikkoihin 4-7 alla
olevan kuvan mukaan. Katso lisätietoa FIGHTER 1330/
F1330 Asennus- ja huolto-ohjeen luvusta “Toiminnan
kuvaus – Perustoiminnot” > “Käyttövesituotanto”.
Allaslämmitys
Huom! Allaslämmitys FIGHTER 1330/F1330 –lämpö-
pumpulla edellyttää, että lämpöpumppuun on asennet-
tu laajennuskortti 1/ laajennuskortti 11.
Kytke vaihtoventtiili liittimeen –X6A alla olevan
kuvan mukaan. Katso lisätietoa FIGHTER 1330/F1330
Asennus- ja huolto-ohjeen luvusta “Toiminnan kuvaus –
Laajennuskortti 1”/ Toiminnan kuvaus – Laajennuskortti
11” > “Allas”.
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1 NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
NLL1
SMO 10, VV SMO 10, pool
1111
NLL1 NLL1
F1320, VV F1320, pool
NLL1
NLL1
-X6
blå
brun
vit
blå
brun
vit
SMO 10, VV SMO 10, pool
1111
N
16 17 18 19
LL1NLL1
blå
brun
vit
blå
brun
vit
blå
brun
vit
blå
brun
vit
-X6A
F1330, VV
NLL1
-X6
blå
brun
vit
Ny version av SMO 10 med art nr 089 638:
-X6A
-X6
FIGHTER 1330
(Vino etuosa)
F1330
(Suora etuosa)
LEK
FIGHTER 1330 22 kW
Tuotenro: 065 017
FIGHTER 1330 30 kW:
Tuotenro: 065 013
FIGHTER 1330 40 kW:
Tuotenro: 065 008
(Vino etuosa)
F1330 22 kW Tuotenro: 065 100
F1330 30 kW Tuotenro: 065 101
F1330 40 kW Tuotenro: 065 102
F1330 60 kW Tuotenro: 065 103
(Suora etuosa)
sininen
sininen
sininen
sininen
sininen
sininen
sininen
ruskea
ruskea
ruskea
ruskea
ruskea
ruskea
ruskea
valkoinen
valkoinen
valkoinen
valkoinen
valkoinen
va
va

PL
NL
FI
DK
DE
CZ
NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa
3C Broom Business Park, Bridge Way, Chesterfield S41 9QG
Puh: 09-274 697 0 Fax: [phone] E-mail: [email protected] www.nibe.fi
FR AIT France, 10 rue des Moines, 67500 Haguenau
Tel : [phone] Fax : [phone] E-mail: [email protected] www.nibe.fr
NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, 15-703 BIAŁYSTOK
Tel: [phone] Fax: [phone] E-mail: [e-mail] www.biawar.com.pl
RU © "EVAN" 17, per. Boynovskiy, Nizhny Novgorod
Tel./fax [phone] E-mail: [email protected] www.nibe-evan.ru
NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB)
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibenl.nl
Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk
Tel: [phone] Fax: [phone] E-mail: [email protected] www.volundvt.dk
NIBE Systemtechnik GmbH, Am Reiherpfahl 3, 29223 Celle
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.de
CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.ch
AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling
Tel: [phone] Fax: [phone] E-mail: [email protected] www.knv.at
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.eu
GB NIBE Energy Systems Ltd,
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.co.uk
NO ABK AS , Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo
Tel. sentralbord: [phone] E-mail: [email protected] www.nibeenergysystems.no
Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou
Tel: [phone] Fax: [phone] E-mail: [email protected] www.nibe.cz
