Nibe POOL 40 User guide

Installatörshandbok
Pooluppvärmning
SE
Installer manual
Pool heating
GB
Installateurhandbuch
Poolerwärmung
DE
Asentajan käsikirja
Allaslämmitys
FI
IHB 1940-12
031432
POOL 40
LEK
S1155 / S1255 / SMO S40
F1145 / F1245 / F1155 / F1245 / F1345 / F1355 / SMO 40

Svenska
4Viktig information
5Allmänt
7Röranslutning
9Elinkoppling
12Programinställningar
13Tekniska data
English
14Important information
15General
17Pipe connections
19Electrical connection
22Program settings
23Technical specifications
Deutsch
24Wichtige Informationen
26Allgemeines
28Rohranschluss
30Elektrischer Anschluss
33Programmeinstellungen
34Technische Daten
Suomeksi
35Tärkeää
36Yleistä
38Putkiliitäntä
40Sähköasennukset
43Ohjelman asetukset
44Tekniset tiedot
91Kontaktinformation
3POOL 40 | FI
S1155 / S1255 / SMO S40
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2019.
Systemtryck
Definieras
av huvudpro-
dukt
MPaMax system-
tryck, värmebära-
re
Definieras
av huvudpro-
dukt
l/s
Max flöde
35°CMax tillåten om-
givningstempera-
tur
POOL 40 ska installeras via allpolig brytare.
Kabelarea ska vara dimensionerad efter vilken
avsäkring som används.
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller
liknande behörig personal för att undvika
eventuell fara och skada.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
MÄRKNING
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk ut-
rustning.
IP 21
Fara för människa eller maskin.
!
Läs installatörshandboken.
POOL 40 | SE4
Svenska

Allmänt
POOL 40 som innehåller en fristående elektrisk styrmo-
dul är ett tillbehör för att möjliggöra pooluppvärmning i
din klimatanläggning.
Växelventilen (QN19) kopplas in för att styra in en del
av, eller hela, värmebärarflödet mot en poolväxlare.
Växelventilen, eller om så önskas – växelventilerna (dock
med samma styrsignal), monteras på värmebärarkretsen
som vanligtvis går mot ett golvvärme/radiatorsystem. I
system med kaskadkoppling bestämmer du i styrsyste-
met hur många kompressorer som tillåts arbeta med
pooluppvärmning. Extern cirkulationspump (GP10) till
klimatsystem måste monteras om en eller flera pooler
dockas mot systemet.
Under pooluppvärmning cirkuleras värmebäraren mellan
värmepump och poolväxlare med hjälp av värmepum-
pens interna cirkulationspump. En extern cirkulations-
pump (GP9) cirkulerar poolvattnet mellan poolväxlaren
och poolen.
Den externa cirkulationspumpen (GP10) cirkulerar vär-
mebärarvattnet i klimatsystemet och tillsatsvärme kan
kopplas in efter behov samtidigt som den externa
framledningsgivaren (BT25) kontinuerligt känner av hu-
sets värmebehov.
Värmepumpen styr växelventilen (QN19), poolcirkula-
tionspumpen (GP9) och ev. värmekretsens cirkulations-
pump (GP10) via POOL 40.
KOMPATIBLA PRODUKTER
• S1155
• S1255
• SMO S40
INNEHÅLL
AXC-modul1 st
Ställdon växelventil1 st
Växelventil1 st
Kit för tillbehörskort1 st
Värmeledningspasta2 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare2 st
Buntband4 st
MONTERING
TÄNK PÅ!
Skruvtyp ska anpassas efter underlaget som
monteringen sker på.
UN
Använd alla fästpunkter och montera modulen upprätt
plant mot vägg utan att någon del av modulen sticker
utanför väggen.
Lämna minst 100 mm fritt utrymme runt modulen för
att underlätta åtkomst samt kabeldragning vid installation
och service.
OBS!
Installationen måste utföras på sådant sätt att
IP21 uppfylls.
5POOL 40 | SE

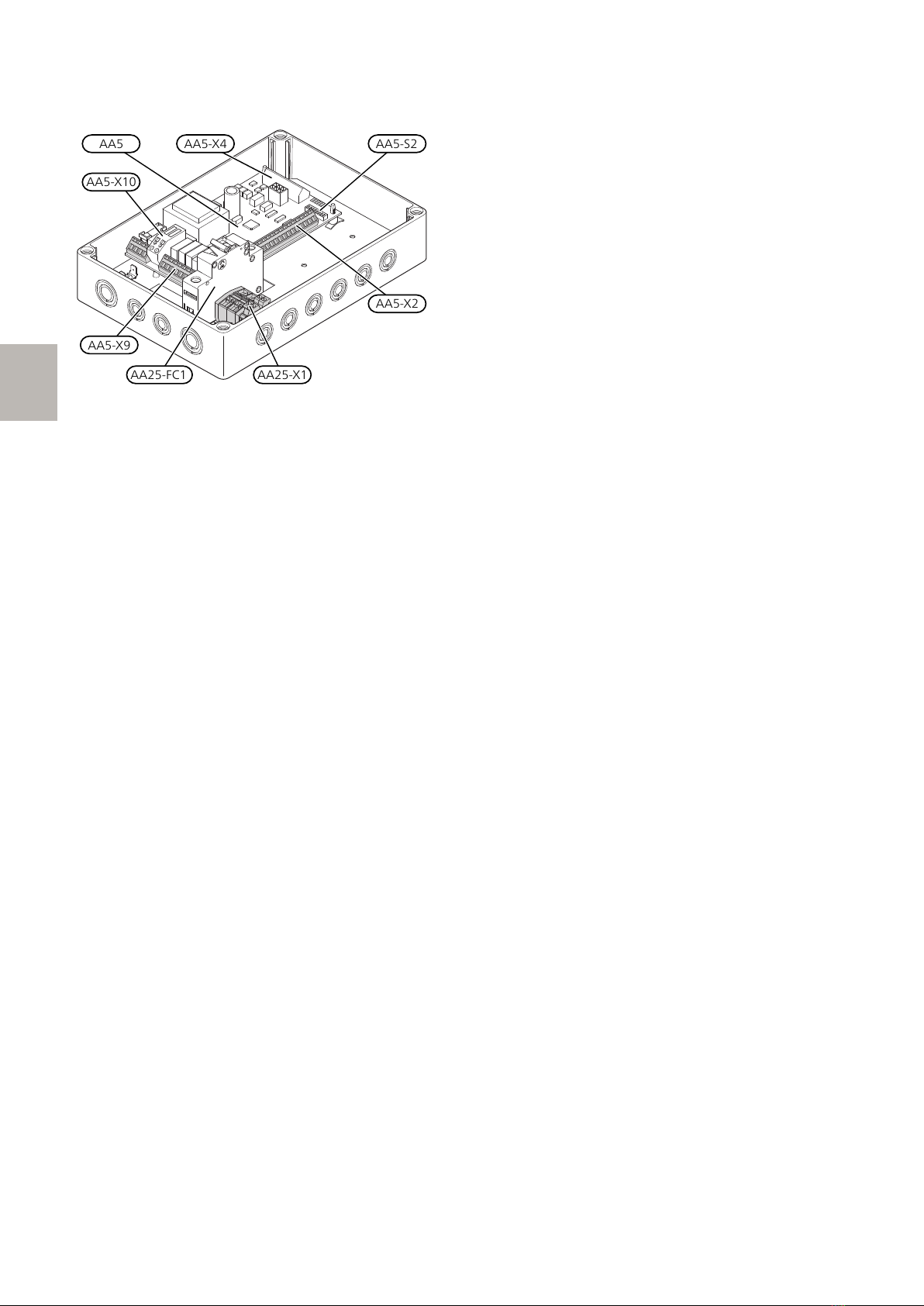

KOMPONENTPLACERING AXC-MODUL
(AA25)
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA5-X10
AA25-FC1
ELKOMPONENTER
TillbehörskortAA5
DIP-switchAA5-S2
Anslutningsplint, ingångarAA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, utgångarAA5-X9
Anslutningsplint, växelventilAA5-
X10
AutomatsäkringAA25-FC1
Anslutningsplint, spänningsmatningAA25-X1
Beteckningar enligt standard EN 81346-2.
POOL 40 | SE6

Röranslutning
ALLMÄNT
När POOL 40 kopplas mot klimatanläggningen, måste
värmekretsen ha en yttre cirkulationspump. Orsaken till
detta är att under poolladdning är det värmepumpens
interna cirkulationspump som håller uppe flödet genom
poolvärmeväxlaren. Den extra/yttre cirkulationspumpen
(GP10) håller flödet uppe i värmekretsen, för att framled-
ningsgivaren (BT25) ska kunna mäta temperaturen kor-
rekt.

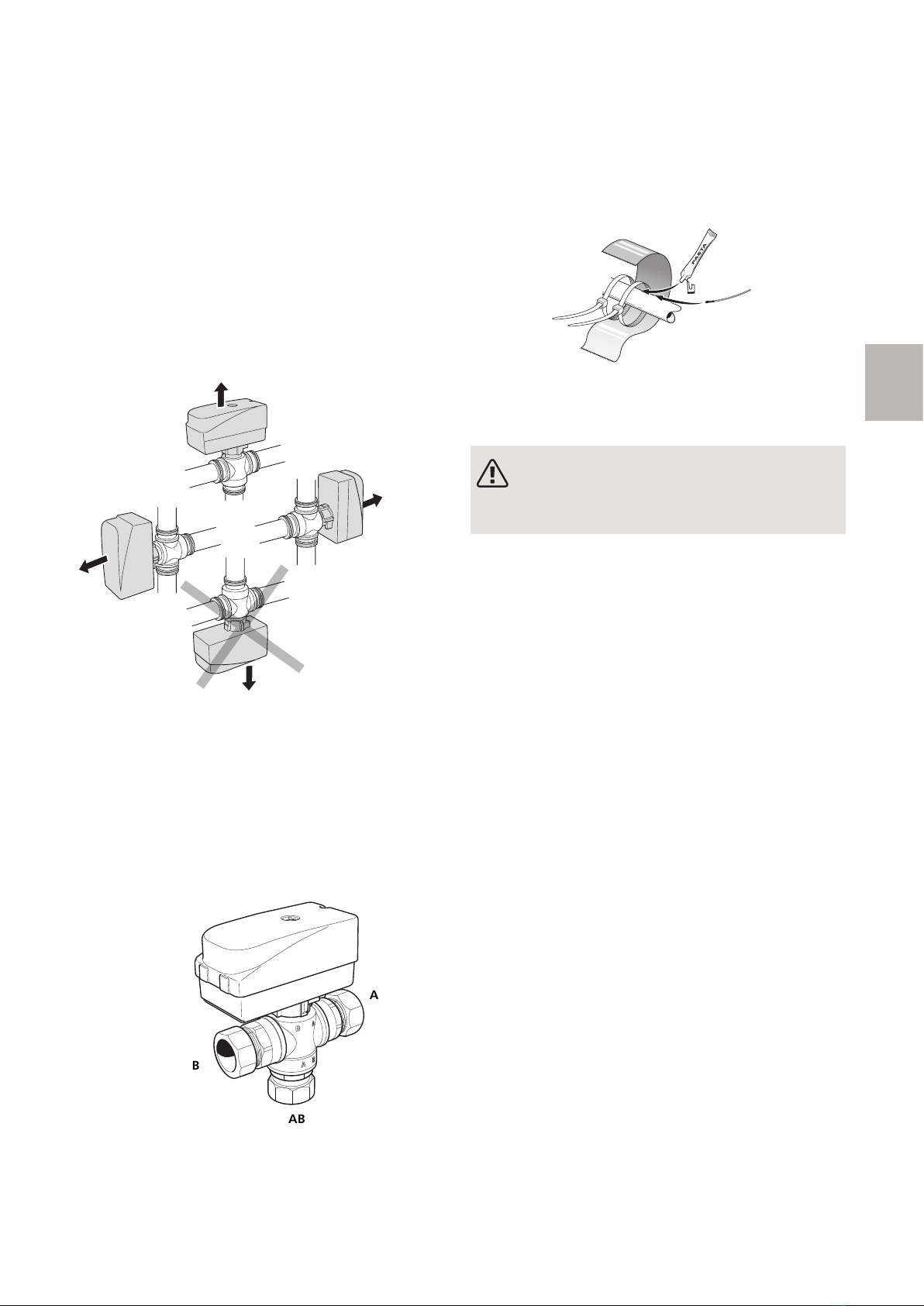

MONTERINGSPRINCIP
Växelventil
Växelventilens tillåtna positioner.
VÄXELVENTIL
• Montera växelventilen (QN19) med port AB som in-
kommande framledning från värmepumpen, port A
mot poolen och port B mot värmesystemet. Montera
den så att port AB är öppen mot port B när motorn är
i viloläge. Vid signal öppnar port AB mot port A.
B
A
AB
TEMPERATURGIVARE
• Poolgivaren (BT51) placeras på returledningen från
poolen.
• Den externa framledningsgivaren (BT25) placeras på
framledningen till klimatsystemet, efter cirkulations-
pumpen (GP10).
LEK
LEK
E
Temperaturgivarna monteras med buntband tillsammans
med värmeledningspasta och aluminiumtejp. Därefter
skall de isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
FUNKTION
Uppvärmning av poolen prioriteras enligt valda inställ-
ningar i värmepumpen.
Om poolgivaren (BT51) inte är ansluten tillåts poolladd-
ningen inte att starta.
Värmebärarflödet justeras så att temperaturdifferensen
över poolvärmeväxlaren är 10–15 °C. Inställningen görs
i meny 5.1.11.
7POOL 40 | SE

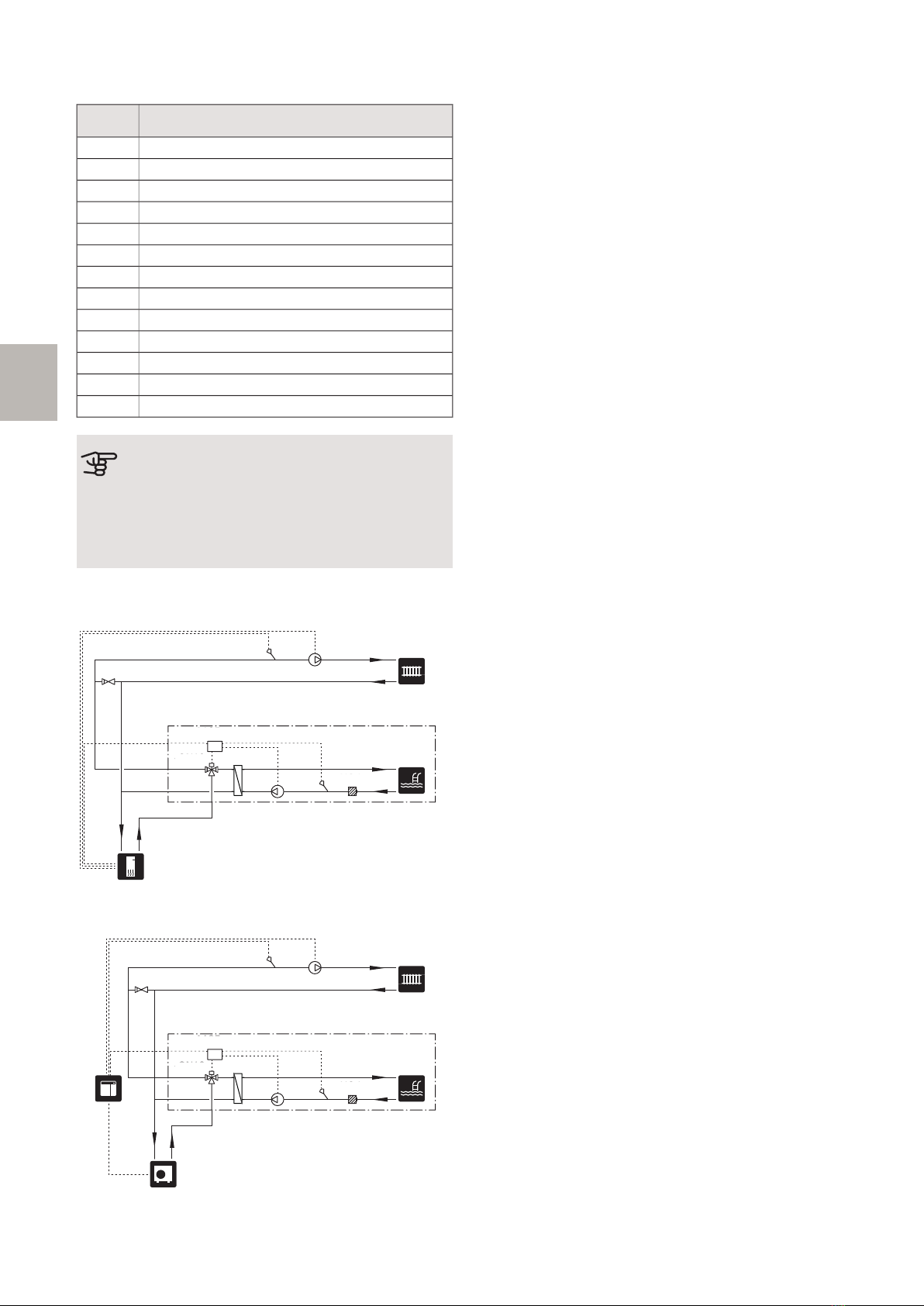

PRINCIPSCHEMA
BetydelseSymbol
VärmepumpsystemEB100
VärmepumpsystemEB101
SMO S40AA25
Temperaturgivare, extern framledningBT25
Extern värmebärarpumpGP10
BackventilRM1
PoolsystemCL11
AXC-modulAA25
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
SmutsfilterHQ4
Växelventil, poolQN19
TÄNK PÅ!
Följande bilder är principscheman. Verklig an-
läggning ska projekteras enligt gällande normer.
Besök nibe.se/dockning för fler dockningsalter-
nativ.
PRINCIPSCHEMA S1155 / S1255 MED
POOL 40
-CL11-HQ4-CL11-BT51-CL11-GP9
-CL11-EP5-CL11-QN19
-CL11-AA25
-CL11
-CL11
-QN19
-AA25
-EP5
-GP9 -BT51 -HQ4
-RM1
-EB100-BT25
-EB100
-GP10
-EB100
PRINCIPSCHEMA SMO S40 MED POOL 40
-CL11-HQ4-CL11-BT51-CL11-GP9
-CL11-EP5-CL11-QN19
-CL11-AA25
-CL11
-CL11
-QN19
-AA25
-EP5
-GP9 -BT51 -HQ4
-RM1
-AA25-BT25
-AA25
-GP10
-EB101
-AA25
POOL 40 | SE8

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av POOL 40.
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• POOL 40 ska installeras via allpolig brytare. Kabelarea
ska vara dimensionerad efter vilken avsäkring som
används.
• Märk upp aktuell ellåda med varning för extern spän-
ning, i de fall någon komponent i lådan har separat
matning.
• POOL 40 återstartar efter spänningsbortfall.
Elschema finns i slutet av denna installatörshandbok.
KABELLÅSNING
Använd lämpligt verktyg för att lossa/låsa fast kablar i
plintar.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2
ÖVERSIKT TILLBEHÖRSKORT (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2 AA5-X2 AA5-X9
AA5-X10 AA5-X1AA5-X4

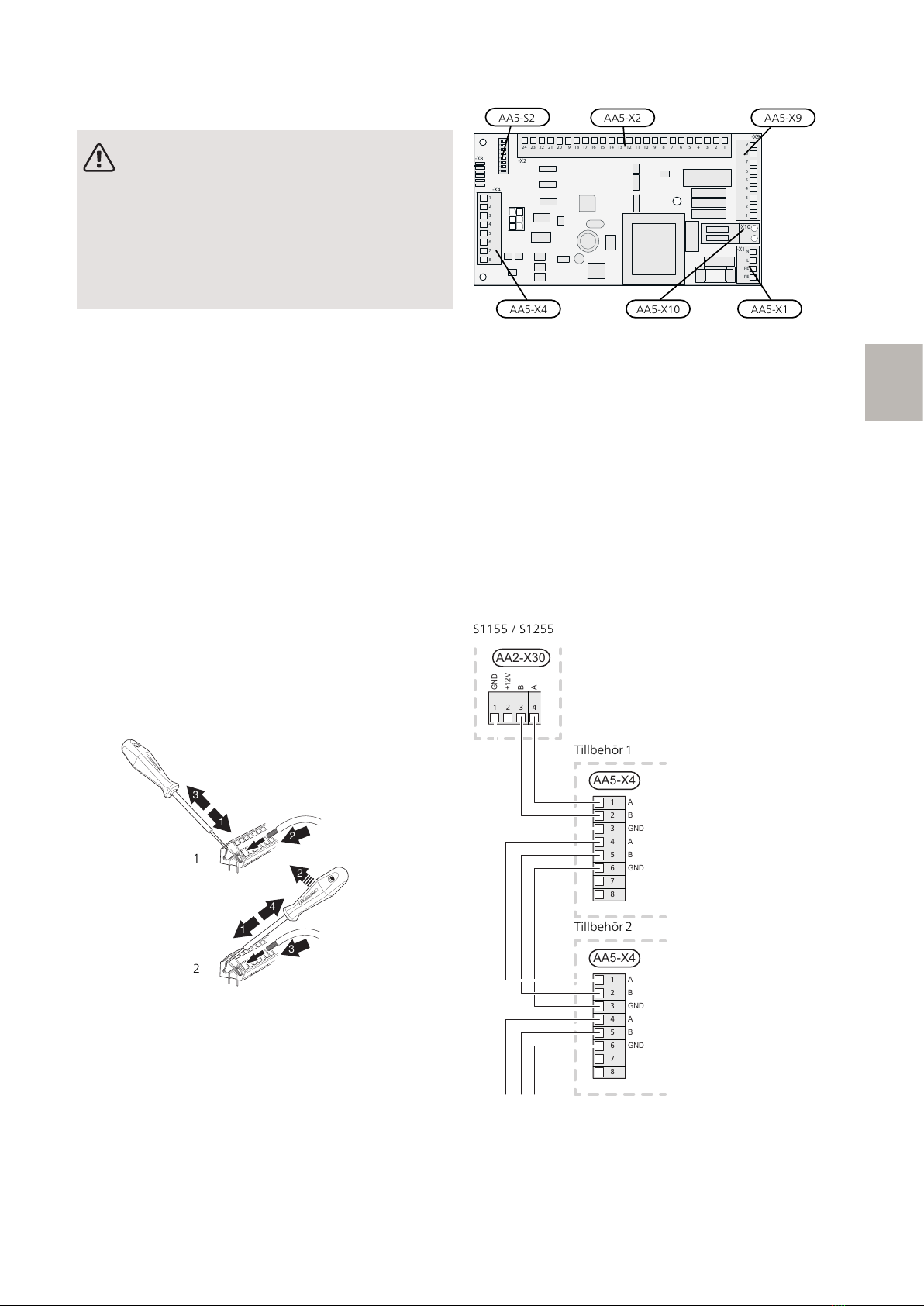

ANSLUTNING AV KOMMUNIKATION
ANSLUTNING TILL VÄRMEPUMP
Tillbehörskortets kopplingsplint AA5-X4:1-3 ska anslutas
direkt till värmepumpen på kopplingsplint AA2-X30:1, 3,
4. Använd kabeltyp LiYY, EKKX eller likvärdig.
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktioner följas.
Det första tillbehörskortet ska anslutas direkt till värme-
pumpen plint AA2-X30:1, 3, 4. De efterföljande korten
ansluts i serie med föregående kort. .
B A GND
+12V
AA2-X30
1234
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Tillbehör 1
Tillbehör 2
S1155 / S1255
Kopplingsplinten är stående på S1155.
9POOL 40 | SE

ANSLUTNING TILL STYRMODUL
Tillbehörskortets kopplingsplint AA5-X4:1-3 ska anslutas
direkt till styrmodulen på kopplingsplint AA100-X9:8–10.
Använd kabeltyp LiYY, EKKX eller likvärdig.
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktioner följas.
Det första tillbehörskortet ska anslutas direkt till styrmo-
dulen plint AA100-X9:8–10. De efterföljande korten an-
sluts i serie med föregående kort.
Då det kan förekomma olika inkopplingar av tillbehör
med tillbehörskort (AA5), ska du alltid läsa instruktionen
i manualen för det tillbehör som ska installeras.
+12V
GND
B
A
AA100-X9
7
8
9
10
11
12
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Tillbehör 1
Tillbehör 2
SMO S40
KRAFTANSLUTNING
Anslut matningskabeln till plint AA25-X1 enligt bild.
Åtdragningsmoment: 0,5-0,6 Nm.
AA25-X1
2
1
N
L
Externt ProduktNamn
POOL40Externt
ANSLUTNING AV GIVARE OCH EXTERN
BLOCKERING
Använd kabeltyp LiYY, EKKX eller likvärdig.
POOLGIVARE (BT51)
Anslut poolgivaren till AA5-X2:23-24.
EXTERN BLOCKERING (VALFRITT)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts bloc-
keras pooluppvärmningen.
2021222324 1516171819
Externt
AXCkort
BT51
AA5-X2
Extern blockering
Externt
POOL40
EXTERN FRAMLEDNINGSGIVARE (BT25)
För inkoppling av BT25 se respektive produkts installa-
törshandbok.
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
ANSLUTNING AV CIRKULATIONSPUMP,
POOLKRETS (GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V),
AA5-X9:7 (N) och X1:3 (PE).
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
3
2
1
Apparatlåda Externt
GP9
AA5-X9
X1
POOL 40 | SE10

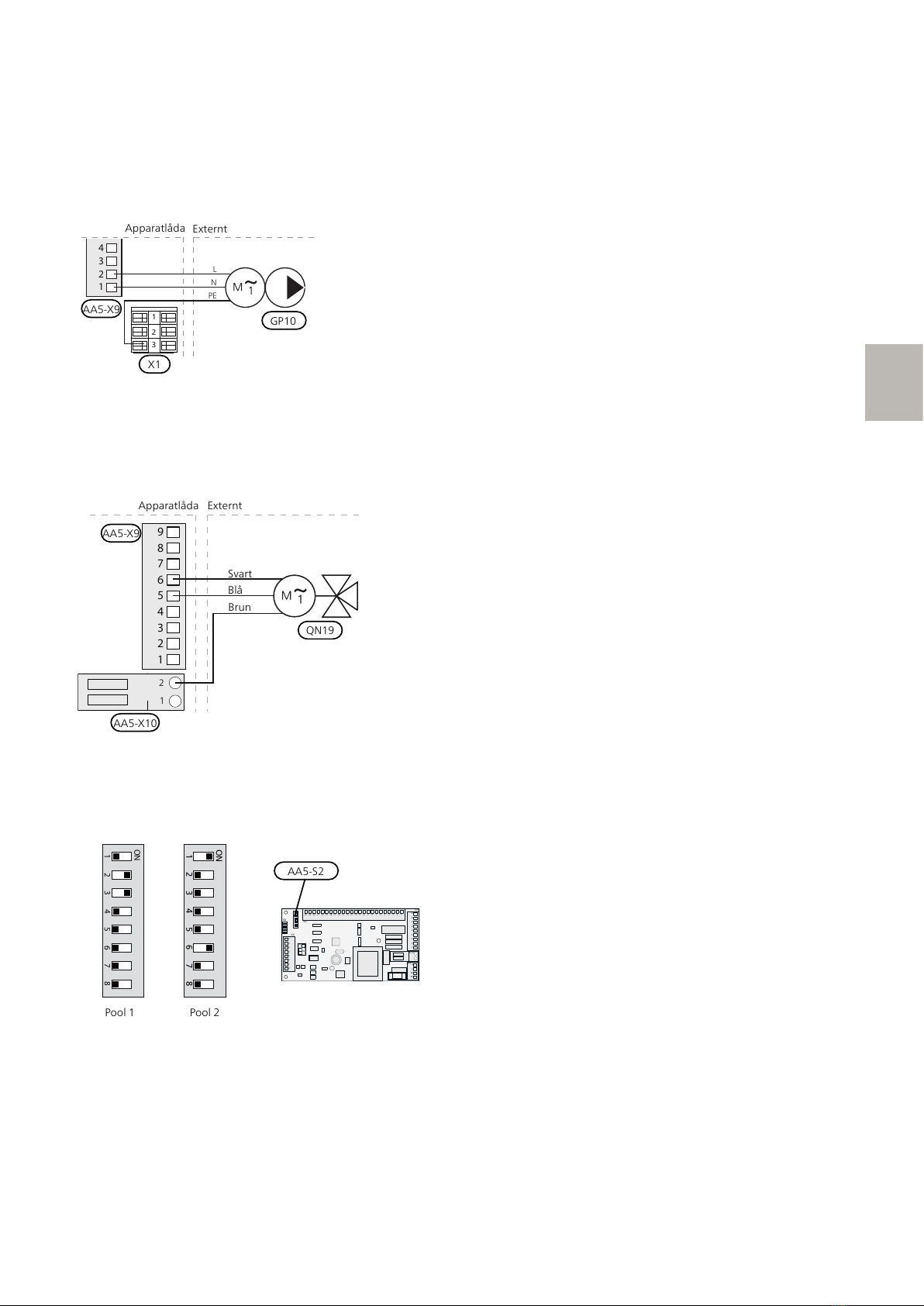

ANSLUTNING AV CIRKULATIONSPUMP,
KLIMATSYSTEM (GP10)
Om klimatsystemet inte redan är försett med en extern
pump ska en sådan kopplas in på tillbehörskortet.
Anslut cirkulationspumpen (GP10) till AA5-X9:2 (230 V),
AA5-X9:1 (N) och X1:3 (PE).
1
2
3
4
L
N
PE
3
2
1
Apparatlåda Externt
AA5-X9
GP10
X1
ANSLUTNING AV VÄXELVENTILSMOTOR
(QN19)
Anslut motorn (QN19) till AA5-X9:6 (signal), AA5-X9:5
(N) och AA5-X10:2 (230 V).
-X10
1
2
3
4
5
6
7
8
9
Svart
Blå
Brun
-X10
1
2
3
4
5
6
7
8
9
2
Apparatlåda Externt
AA5-X9
QN19
AA5-X10
1
DIP-SWITCH
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2
ON
1 2 3 4 5 6 7 8
ON
12345678
Pool 1 Pool 2
11POOL 40 | SE

Programinställningar
Programinställningen av POOL 40 kan göras via startgui-
den eller direkt i menysystemet.
STARTGUIDEN
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 7.7.
MENYSYSTEMET
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
MENY 7.2.1 - LÄGG TILL/TA BORT
TILLBEHÖR
Här talar du om för den kompatibla produkten vilka tillbe-
hör som är installerade.
För att automatiskt identifiera anslutna tillbehör, välj "Sök
tillbehör". Det är även möjligt att manuellt välja tillbehör
i listan.
MENY 7.2.17 - POOL
Aktivera/Avaktivera Pool
starttemperatur
Inställningsområde: 5,0 – 80,0 °C
stopptemperatur
Inställningsområde: 5,0 – 80,0 °C
Max antal kompressorer
Inställningsområde: 1-18
Önskad laddeffekt
Inställningsområde: 1-100 kW
Aktivera/Avaktivera: Här aktiverar eller avaktiverar du
pooluppvärmning.
Start och Stopptemperatur: Här ställer du in start och
stopptemperatur för pooluppvärmning.
Max antal kompressorer: Här väljer du antalet kompres-
sorer som ska värma mot pool.
Önskad laddeffekt: Här väljer du önskad laddeffekt mot
pool.
OBS!
Samma inställningar kan göras för Pool 2.
TÄNK PÅ!
Starttemperaturen kan inte ställas in på ett
värde som är högre än stopptemperaturen.
MENY 7.1.2.1 - DRIFTLÄGE
VÄRMEBÄRARPUMP GP1
Driftläge
Alternativ: Auto, intermittent
Auto: Värmebärarpumpen går enligt aktuellt driftläge för
kompatibel produkt.
Intermittent: Värmebärarpumpen startar ca. 20 sekunder
före och stannar 20 sekunder efter kompressorn.
MENY 7.1.2.2 - PUMPHASTIGHET
VÄRMEBÄRARE GP1
Här gör du inställningar för värmebärarpumpens hastig-
het i aktuellt driftläge, till exempel i värme- eller varmvat-
tendrift. Vilka driftlägen som kan ändras beror på vilka
tillbehör som finns anslutna.
Värme, auto
Alternativ: av/på
Värme, auto: Här ställer du in om värmebärarpumpen
ska regleras automatiskt eller manuellt.
Värme, manuell: Har du valt att styra värmebärarpumpen
manuellt ställer du här in önskad pumphastighet.
TÄNK PÅ!
Se även installatörshandboken för produkten
som POOL 40 ska anslutas till.
POOL 40 | SE12

Tekniska data
AXC-modul
Elektriska data
230V~ 50HzMärkspänning
IP 21Kapslingsklass
10AMin avsäkring
Anslutningsmöjligheter
2Max antal utgångar för ventiler
Övrigt
175x250x100mmMått LxBxH
1,47kgVikt
Bly i mässingsde-
taljer
Ämnen enligt förordning (EG) nr. 1907/2006, artikel 33 (Reach)
POOL 40
230 V 50 HzManöverspänning
8,6kVs-värde
28Anslutning ventil (Ø mm)
067 062Art nr
624 66 78RSK nr
13POOL 40 | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2019.
System pres-
sure
Defined by
main
product
MPaMax. system
pressure, heat-
ing medium
Defined by
main
product
l/s
Max flow
35°CMax. permitted
ambient temper-
ature
POOL 40 must be installed via an isolator
switch. The cable area has to be dimensioned
based on the fuse rating used.
If the supply cable is damaged, only NIBE,
its service representative or similar author-
ised person may replace it to prevent any
danger and damage.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
MARKING
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical
equipment.
IP 21
Danger to person or machine.
!
Read the Installer Manual.
POOL 40 | GB14
English

General
POOL 40, which includes a freestanding electric control
module, is an accessory that enables pool heating in
your climate unit.
The reversing valve (QN19) is connected to control a
part, or all, of the heating medium flow to a pool ex-
changer. The reversing valve or, if required, the reversing
valves (although with the same control signal), is/are
installed on the heating medium circuit that normally
goes to an underfloor heating/radiator system. In sys-
tems with a cascade connection, you determine in the
control system how many compressors are permitted
to work with pool heating. External circulation pump
(GP10) to the climate system must be installed, if one
or more pools are docked to the system.
During pool heating, the heating medium is circulated
between the heat pump and the pool exchanger using
the heat pump’s internal circulation pump. An external
circulation pump (GP9) circulates the pool water
between the pool exchanger and the pool.
The external circulation pump (GP10) circulates the
heating medium water in the climate system, and the
additional heat can be engaged as necessary, at the
same time as the external supply temperature sensor
(BT25) continually meters the heating demand of the
house.
The heat pump controls the reversing valve (QN19), pool
circulation pump (GP9) and any heating circuit circulation
pumps (GP10) via POOL 40.
COMPATIBLE PRODUCTS
• S1155
• S1255
• SMO S40
CONTENTS
AXC module1 x
Actuator reversing valve1 x
Shuttle valve1 x
Kit for accessory card1 x
Heating pipe paste2 x
Aluminium tape1 x
Insulation tape1 x
Temperature sensor2 x
Cable ties4 x
MOUNTING
Caution
The screw type must be adapted to the surface
on which installation is taking place.
UN
Use all mounting points and install the module upright,
flat against the wall, with no part of the module protrud-
ing beyond the wall.
Leave at least 100 mm of free space around the module
to allow access and make cable routing easier during
installation and servicing.
NOTE
The installation must be carried out in such a
way that IP21 is satisfied.
15POOL 40 | GB

COMPONENT LOCATION, AXC MODULE
(AA25)
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA5-X10
AA25-FC1
ELECTRICAL COMPONENTS
Accessory cardAA5
DIP switchAA5-S2
Terminal block, inputsAA5-X2
Terminal block, communicationAA5-X4
Terminal block, outputsAA5-X9
Terminal block, reversing valveAA5-
X10
Miniature circuit-breakerAA25-FC1
Terminal block, power supplyAA25-X1
Designations according to standard EN 81346-2.
POOL 40 | GB16

Pipe connections
GENERAL
When POOL 40 is connected to the climate unit, the
heating circuit must be supplied with an external circu-
lation pump. This is because, during pool charging, the
heat pump’s internal circulation pump maintains the
flow through the pool heat exchanger. The extra/external
circulation pump (GP10) maintains the flow in the heat-
ing circuit, so the supply temperature sensor (BT25) can
measure the temperature correctly.
INSTALLATION PRINCIPLE
Shuttle valve
The reversing valve’s permitted positions.
SHUTTLE VALVE
• Install the reversing valve (QN19) with port AB as in-
coming supply line from the heat pump, port A to-
wards the pool and port B towards the heating system.
Install it so that port AB is open towards port B when
the motor is in standby mode. In the event of a signal,
port AB opens towards port A.
B
A
AB
TEMPERATURE SENSOR
• The pool sensor (BT51) is placed on the return line
from the pool.
• The external supply temperature sensor (BT25) is
located on the supply line to the climate system, after
the circulation pump (GP10).
LEK
LEK
E
Install the temperature sensors with cable ties with the
heat conducting paste and aluminium tape. Then insulate
with supplied insulation tape.
NOTE
Sensor and communication cables must not
be placed near power cables.
FUNCTION
Heating of the pool is prioritised according to selected
settings in the heat pump.
If the pool sensor (BT51) is not connected, pool charging
is not permitted to start.
The heating medium flow is adjusted so that the tem-
perature difference over the pool heat exchanger is
10–15 °C. The setting is made in menu 5.1.11.
17POOL 40 | GB

OUTLINE DIAGRAM
MeaningSymbol
Heat pump systemEB100
Heat pump systemEB101
SMO S40AA25
Temperature sensor, external flow lineBT25
External heating medium pumpGP10
Non-return valveRM1
Pool systemCL11
AXC moduleAA25
Temperature sensor, poolBT51
Heat exchanger, poolEP5
Circulation pump, poolGP9
Particle filterHQ4
Three way valve, poolQN19
Caution
The following images are the outline diagrams.
Actual installations must be planned according
to applicable standards.
Visit nibe.eu for more docking alternatives.
OUTLINE DIAGRAM S1155 / S1255 WITH
POOL 40
-CL11-HQ4-CL11-BT51-CL11-GP9
-CL11-EP5-CL11-QN19
-CL11-AA25
-CL11
-CL11
-QN19
-AA25
-EP5
-GP9 -BT51 -HQ4
-RM1
-EB100-BT25
-EB100
-GP10
-EB100
OUTLINE DIAGRAM SMO S40 WITH POOL 40
-CL11-HQ4-CL11-BT51-CL11-GP9
-CL11-EP5-CL11-QN19
-CL11-AA25
-CL11
-CL11
-QN19
-AA25
-EP5
-GP9 -BT51 -HQ4
-RM1
-AA25-BT25
-AA25
-GP10
-EB101
-AA25
POOL 40 | GB18

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing POOL 40.
• To prevent interference, sensor cables to external
connections must not be laid close to high voltage
cables.
• The minimum area of communication and sensor
cables to external connections must be 0,5 mm² up
to 50 m, for example EKKX, LiYY or equivalent.
• POOL 40 must be installed via an isolator switch. The
cable area has to be dimensioned based on the fuse
rating used.
• Mark the relevant electrical cabinet with a warning
about external voltage, in those cases where a com-
ponent in the cabinet has a separate supply.
• POOL 40 restarts after a power failure.
The electrical circuit diagram is at the end of this Installer
handbook.
CABLE LOCK
Use a suitable tool to release/lock cables in terminal
blocks.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2
OVERVIEW ACCESSORY BOARD (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-S2 AA5-X2 AA5-X9
AA5-X10 AA5-X1AA5-X4
CONNECTING COMMUNICATION
CONNECTING TO THE HEAT PUMP
The accessory board’s terminal block AA5-X4:1-3 is
connected directly to the heat pump on the terminal
block AA2-X30:1, 3, 4. Use cable type LiYY, EKKX or
equivalent.
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory board must be connected directly
to the heat pump terminal block AA2-X30:1, 3, 4. The
following boards are connected in series with the previ-
ous board.
B A GND
+12V
AA2-X30
1234
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Accessory 1
Accessory 2
S1155 / S1255
The terminal block is upright on S1155.
19POOL 40 | GB

CONNECTING TO CONTROL MODULE
The accessory board’s terminal block AA5-X4:1-3 is
connected directly to the control module on the terminal
block AA100-X9:8–10. Use cable type LiYY, EKKX or
equivalent.
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory board must be connected directly
to the control module terminal block AA100-X9:8–10.
The following boards are connected in series with the
previous board.
Because there can be different connections for accessor-
ies with accessory board (AA5), you should always read
the instructions in the manual for the accessory that is
to be installed.
+12V
GND
B
A
AA100-X9
7
8
9
10
11
12
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Accessory 1
Accessory 2
SMO S40
POWER CONNECTION
Connect the power supply cable to terminal block AA25-
X1 as illustrated.
Tightening torque: 0,5-0,6 Nm.
AA25-X1
2
1
N
L
Externt ProduktNamn
POOL40External
CONNECTION OF SENSORS AND EXTERNAL
BLOCKING
Use cable type LiYY, EKKX or similar.
POOL SENSOR (BT51)
Connect the pool sensor to AA5-X2:23-24.
EXTERNAL BLOCKING (OPTIONAL)
A contact can be connected to AA5-X2:21-22 to allow
blocking of pool heating. When the contact closes, pool
heating is blocked.
2021222324 1516171819
Externt
AXCkort
BT51
AA5-X2
External blocking
External
POOL40
EXTERNAL SUPPLY TEMPERATURE SENSOR
(BT25)
To connect BT25, see the relevant product’s Installer
Manual.
Caution
The relay outputs on the accessory board can
have a max load of 2 A (230 V) in total.
CONNECTION OF THE CIRCULATION PUMP,
POOL CIRCUIT (GP9)
Connect the circulation pump (GP9) to AA5-X9:8 (230
V), AA5-X9:7 (N) and X1:3 (PE).
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
3
2
1
Unit box External
GP9
AA5-X9
X1
POOL 40 | GB20
