Nibe SCA 35 User guide

LEK
SCA 35
Installatörshandbok Dockningssats sol
SE
Installer manual Docking kit solar
GB
Installateurhandbuch Anschlusssatz Solar
DE
Asentajan käsikirja Liitäntäsarja aurinko
FI
Installatørhåndbog Sammenkoblingssæt sol
DK
IHB 1321-2
231306

Allmänt
Detta tillbehör används för att docka en solanläggning
till en VVM 310. Solvärmen kan användas till varmvat-
ten, uppvärmning av bostaden samt uppvärmning av
pool.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
Innehåll
Värmeledningspasta2st
Isoleringstejp2st
Apparatlåda1st
Aluminiumtejp2st
Buntband4st
Temperaturgivare1st
Temperaturgivare för solfångare1st
Täckbrickor2st
Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
3
Svenska, Installatörshandbok - SCA 35
SE

Röranslutning
Allmänt
All rördragning skall ske med 22 mm kopparrör och
snäva böjar ska undvikas.
Röranslutningar

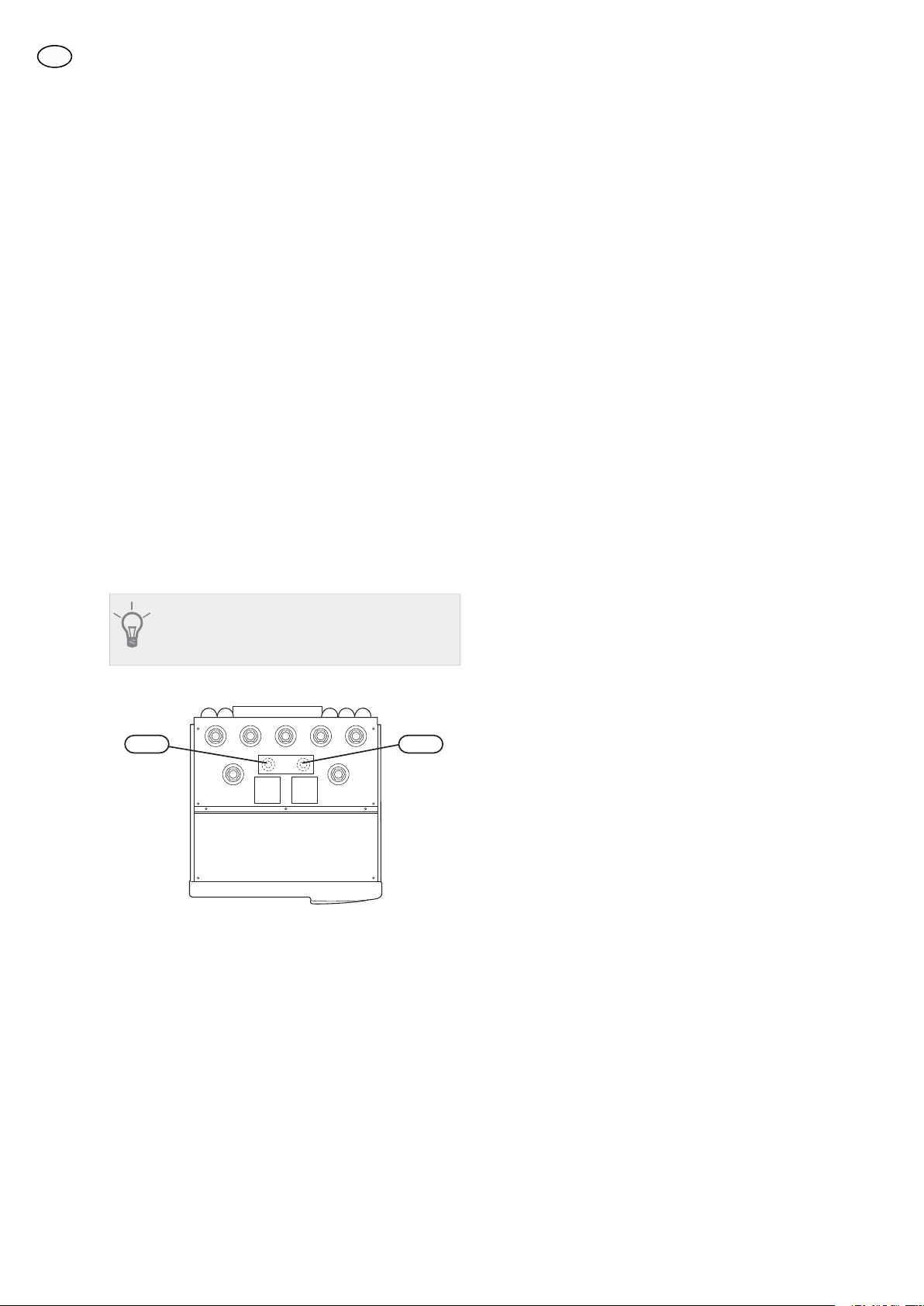

1. Demontera den främre topplåten samt den lilla
plåten som döljer anslutningarna.
2. Om VVM 310 redan är installerad och vattenfylld
så ska klimatsystemet och VVM 310 tömmas på
vatten, se installatörshandboken för VVM 310 för
ytterligare instruktioner.
3. Demontera pluggarna i anslutningarna för dock-
ning (XL18) och (XL19).
4. Montera rör för solvärmesystemets framledning i
anslutning dockning in högtemp (XL18).
5. Montera rör för solvärmesystemets returledning i
anslutning dockning ut högtemp (XL19).
6. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.
;/ ;/
4
SE

Systemprincip
Förklaring
Säkerhetsventil, solFL4PoolsystemCL11
Cirkulationspump, solGP4Temperaturgivare, poolBT51
PumpsstationGP30VVM 310EB15
AvstängningsventilQM43-45Anslutning, Dockning in högtempXL18
BackventilRM3-4Anslutning, Dockning ut högtempXL19
ÖvrigtF2026/F2030/F2040EB101
Expansionskärl, värmesystemCM1SolsatsEP30
Säkerhetsventil, klimatsystemFL2ApparatlådaAA25
Cirkulationspump för kylning mot poolGP14Temperaturgivare, solfångareBT53
BackventilRM6ExpansionskärlCM5
Beteckningar enligt standard IEC 61346-2.SolpanelEP8
Dockning till solanläggning
Solvärmen överförs till VVM 310. När varmvattenbehovet är uppfyllt kan, om behov finns, solvärme användas till
uppvärmning av bostaden. Möjlighet finns att värma en pool när värme och varmvattenbehov är tillgodosett.
Principschema
-FL2
-CM1
-EB15
-XL18
-XL19
-BT53
-EP8
-AA25 -CM5
-GP4
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-EP5
-RN10
-EB101
XL2
XL1 -HQ1
-QM1
-QM41
-FL10
-QM40
-EB101
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
5
SE

Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av SCA 35.
Elschema finns i slutet av denna installatörshandbok.

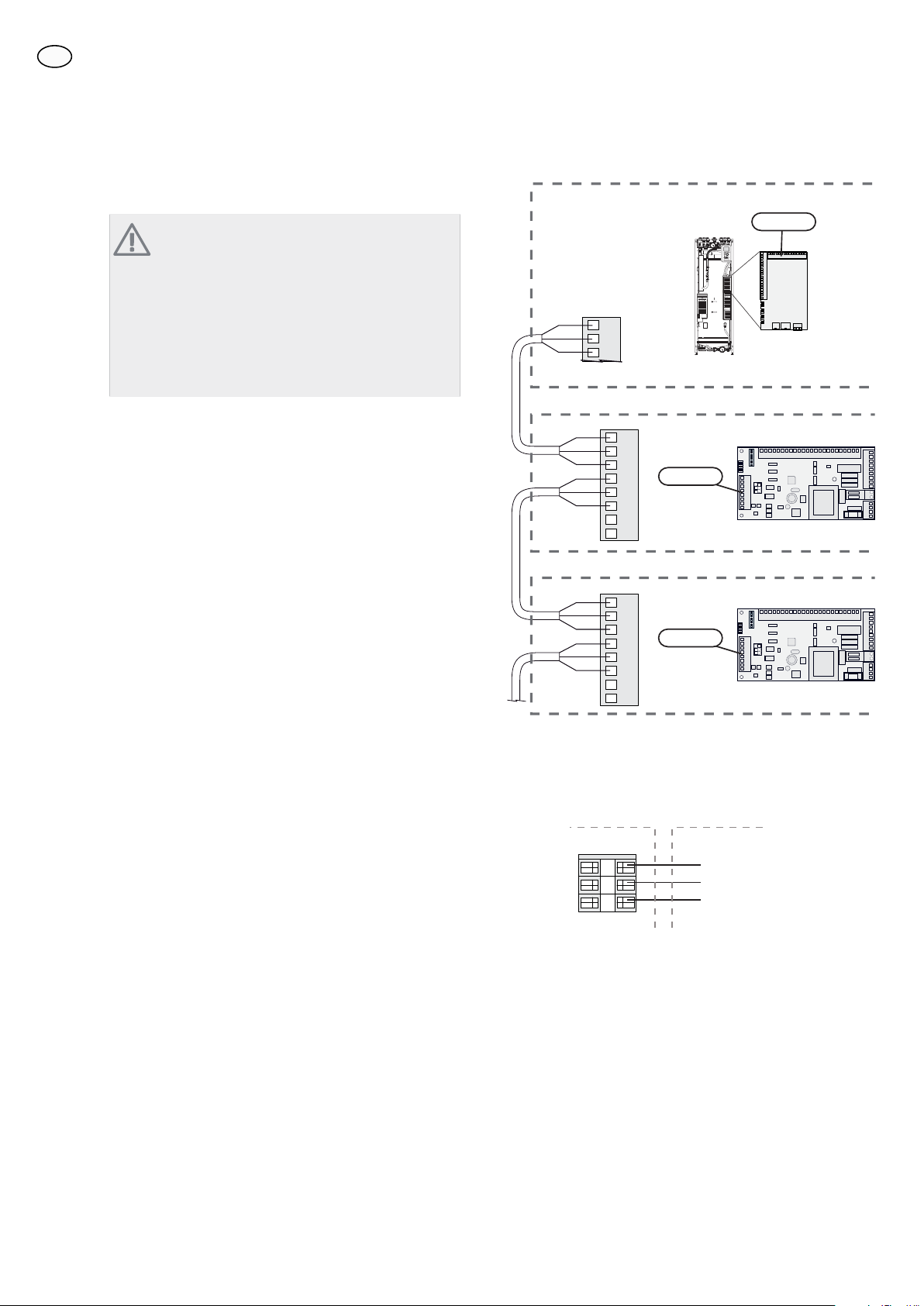

Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
VVM310
$$;
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW

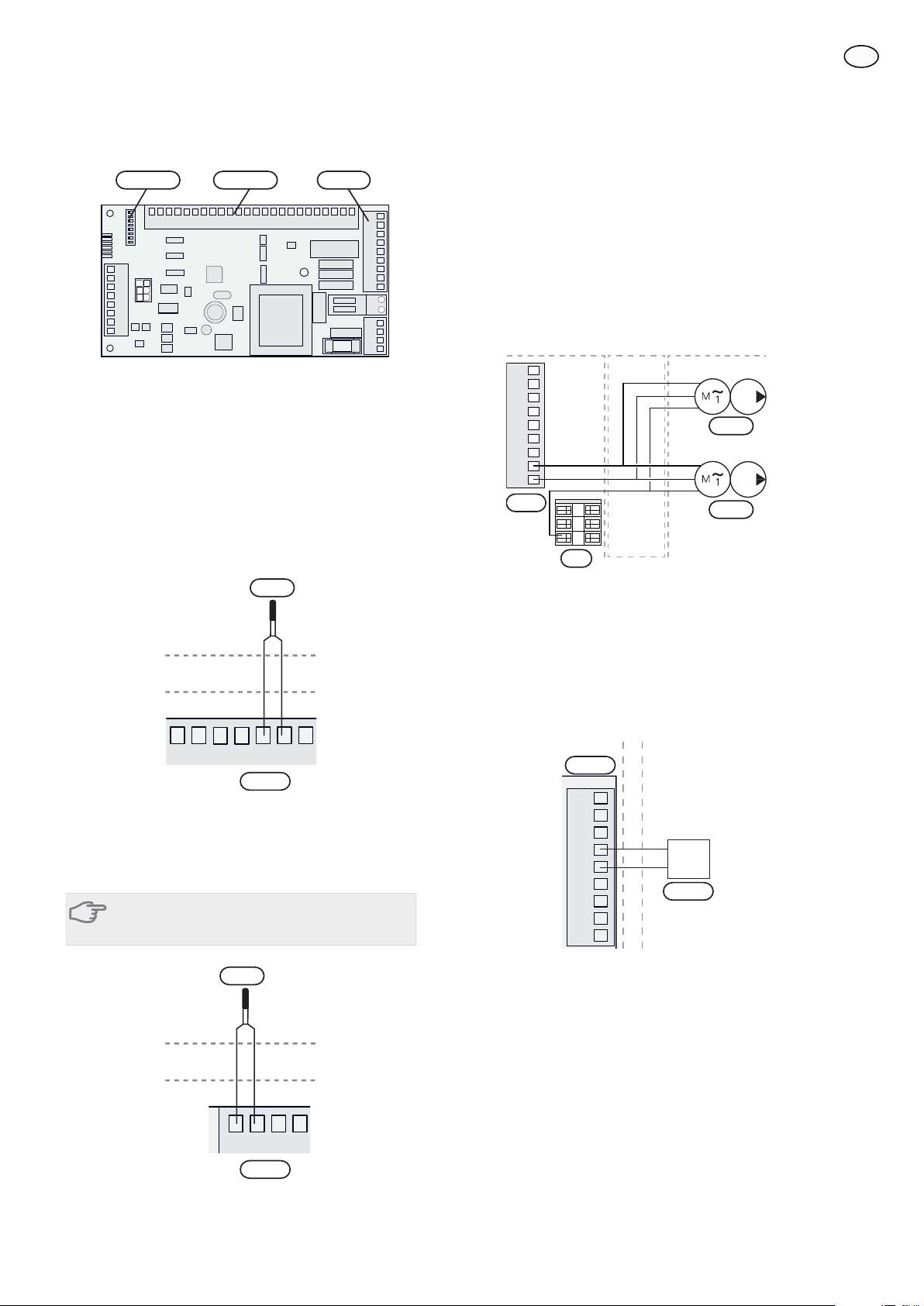

Montering av givare
Använd kabeltyp LiYY, EKKX eller likvärdig.
Temperaturgivaren monteras med värmeledningspasta
och fixeras med buntband.
Givare, solfångare (BT53) placeras i solfångarens dykrör
vid utloppet från solfångaren.
%7
6
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Anslutning av givare
Poolgivare (BT51)
Om det finns ett öveskott av värme när värme- och/eller
varmvattenbehovet är tillgodosett kan solvärme använ-
das till att värma en pool.
Anslut poolgivaren (BT51) till AA5-X2:17-18 i apparat-
lådan (AA25).
202122 16171819
$
$
([WHUQW
%7
$$;
Solfångargivare (BT53)
Anslut solfångaregivare (BT53) till AA5-X2:23-24 i ap-
paratlådan (AA25).
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
24 212223
$
$
([WHUQW
%7
$$;
Anslutning av cirkulationspumpar
Cirkulationspumpar för sol (GP4) och (GP15)
Anslut cirkulationspumparna för sol (GP4) och (GP15)
i en extern kopplingsbox. Anslut styrande kabel från
kopplingsboxen till AA5-X9:1 (N), AA5-X9:2 (230 V)
och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP4
AA5-X9
X1
GP15
Kopplings-
box
Cirkulationspump för kylning mot pool (GP14)
Om det finns ett öveskott av värme när värme- och/eller
varmvattenbehovet är tillgodosett kan solvärme använ-
das till att värma en pool.
Anslut ciruklationspump för kylning mot pool (GP14)
till AA5-X9:5 (N) och AA5-X9:6 (230 V) i apparatlådan
(AA25).
-X9
1
2
3
4
5
6
7
8
9
N
L
AA25 Externt
AA5-X9
GP14
7
SE

Anslutning av eventuell solfångarkylning
För att undvika att glykolblandningen i solfångaren
kokar när solinstrålningen varit stark och VVM 310 är
fulladdad finns möjlighet att koppla till kylfunktion för
solfångaren på tillbehörskortet (AA5). Kylning genere-
ras med hjälp av ett relä och sker genom att t.ex. spola
ut varmvatten eller styra över solkretsen till en fläktkon-
vektor.
Anslut relä för solfångarkylning till AA5-X9:3 (N) och
AA5-X9:4 (230 V) i apparatlådan (AA25).
-X9
1
2
3
4
5
6
7
8
9
1
/
$$ ([WHUQW
6ROI§QJDU
N\OQLQJ
$$;

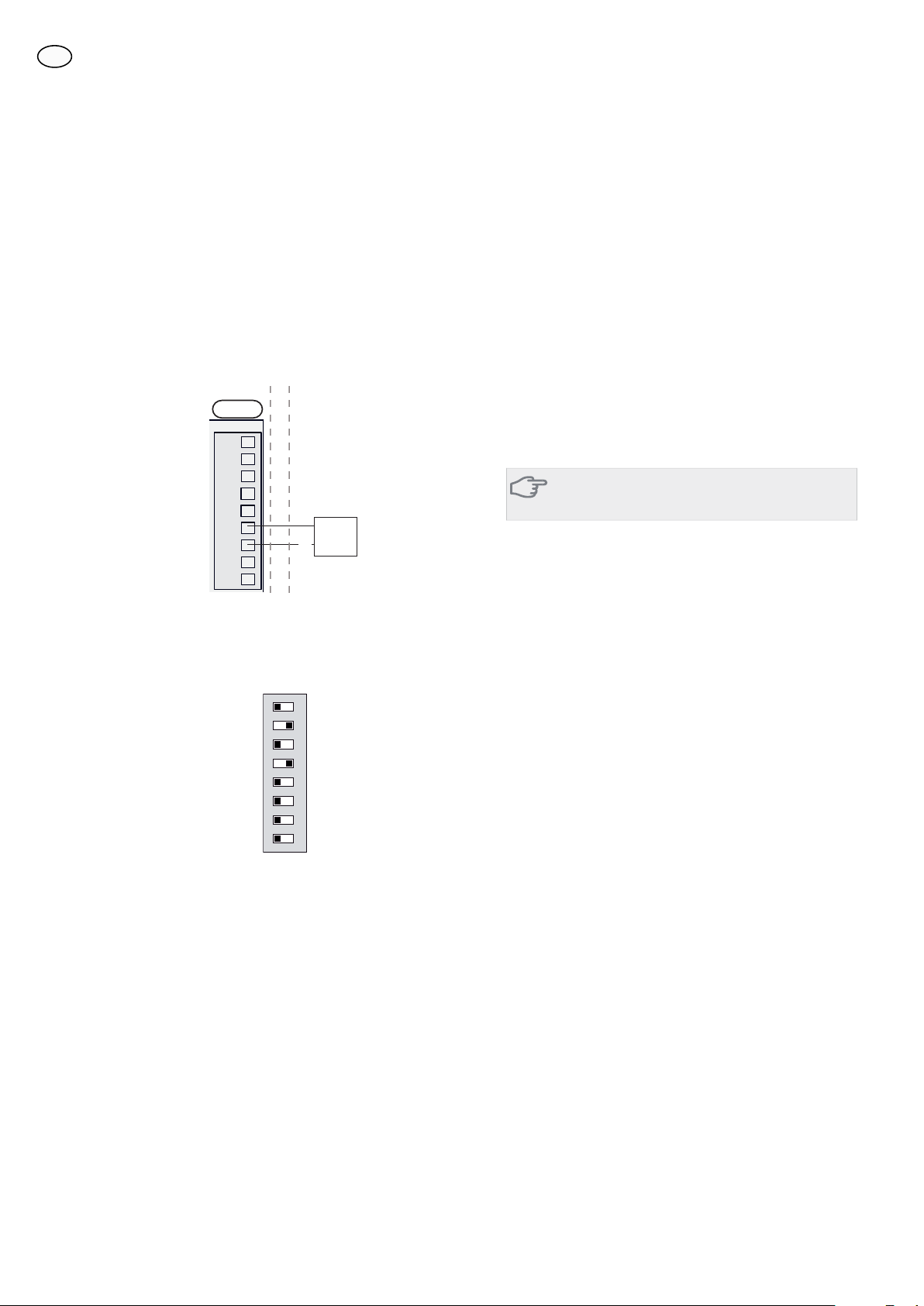

DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
12345678
S2
Aktivering av SCA 35
Aktiveringen av SCA 35 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar SCA 35 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
TÄNK PÅ!
Se även Installatörshandboken för VVM 310.
8
SE

General
This accessory is used to dock a solar installation to a
VVM 310. The solar heat can be used for hot water,
heating the building and pool heating.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
Contents
Heating pipe paste2x
Insulation tape2x
Unit box1x
Aluminium tape2x
Cable ties4x
Temperature sensor1x
Temperature sensor for solar panel1x
Cover discs2x
Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external bloc-
king
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
9
English, Installer manual - SCA 35
GB

Pipe connections
General
All pipework must use 22 mm copper pipes and tight
bends must be avoided.
Pipe connections
1. Remove the front top panel and the small panel
concealing the terminals.
2. If VVM 310 has already been installed and filled
with water, the climate system and VVM 310 must
be drained of water, see Installer manual for VVM
310 for further instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install pipe for solar heating system's supply line
in connection docking in high temp (XL18).
5. Install pipe for solar heating system's return line in
connection docking out high temp (XL19).
6. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate
the pipes.
;/ ;/
10
GB

System diagram
Explanation
Safety valve, solarFL4Pool systemCL11
Circulation pump, solarGP4Temperature sensor, poolBT51
Pump stationGP30VVM 310EB15
Shut-off valveQM43-45Connection, Docking in high tempXL18
Non-return valveRM3-4Connection, Docking out high tempXL19
Miscellane-
ous
F2026/F2030/F2040EB101
Expansion vessel, heating systemCM1Solar kitEP30
Safety valve, climate systemFL2Unit boxAA25
Circulation pump for cooling poolGP14Temperature sensor, solar panelBT53
Non-return valveRM6Expansion vesselCM5
Designations according to standard IEC 61346-2.Solar panelEP8
Docking to solar installation
Solar heat is transferred to VVM 310. When the hot water demand is fulfilled the solar heat can be used, if there is
demand, to heat the building. It is possible to heat a pool when heating and hot water demands are satisfied.
Outline diagram
-FL2
-CM1
-EB15
-XL18
-XL19
-BT53
-EP8
-AA25 -CM5
-GP4
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-EP5
-RN10
-EB101
XL2
XL1 -HQ1
-QM1
-QM41
-FL10
-QM40
-EB101
Note! This is an outline diagram. Actual installations must be planned according to applicable standards.
11
GB

Electrical connections
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The indoor module must not be powered
when installing SCA 35.
The electrical circuit diagram is at the end of this In-
staller handbook.
Connecting communication
This accessory contains an accessory card (AA5) that
must be connected directly to the indoor module on
the input card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
The first accessory card must be connected directly to
the indoor module's terminal block AA3-X4. The follow-
ing cards must be connected in series with the previous
card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
$FFHVVRU\ FDUG 
$FFHVVRU\ FDUG 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
VVM310
$$;
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
8QLW ER[ ([WHUQDO
12
GB

Installing the sensor
Use cable type LiYY, EKKX or similar.
Install the temperature sensor with cable ties with heat
conducting paste.
Sensor, solar panel (BT53) is placed in the solar panel's
submerged tube by the outlet from the solar panel.
%7
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Connecting sensors
Pool sensor (BT51)
If there is a surplus of heating when the heating and/or
hot water requirement is satisfied the solar heating
can be used to heat a pool.
Connect the pool sensor (BT51) to AA5-X2:17-18 in
the unit box (AA25).
202122 16171819
$
$
([WHUQDO
%7
$$;
Solar panel sensor (BT53)
Connect the solar panel sensor (BT53) to AA5-X2:23-24
in the unit box (AA25).
Caution
Sensor cable splicing must fulfil IP54.
24 212223
$
$
([WHUQDO
%7
$$;
13
GB

Connecting the circulation pumps
Circulation pumps for solar heating (GP4) and
(GP15)
Connect the circulation pumps for solar heating (GP4)
and (GP15) to an external junction box. Connect control
cable from the junction box to AA5-X9:1 (N), AA5-X9:2
(230 V) and X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 External
GP4
AA5-X9
X1
GP15
Junction box
Circulation pump for cooling pool (GP14)
If there is a surplus of heating when the heating and/or
hot water requirement is satisfied the solar heating
can be used to heat a pool.
Connect the circulation pump for cooling pool (GP14)
to AA5-X9:5 (N) and AA5-X9:6 (230 V) in the unit box
(AA25).
-X9
1
2
3
4
5
6
7
8
9
N
L
AA25 External
AA5-X9
GP14
Connecting solar panel cooling if any
To prevent the glycol mixture in the solar panel from
boiling while strong sunshine and VVM 310 is fully
charged it is possible to connect a cooling function for
the solar panel in accessory card (AA5). Cooling is
generated using a relay and occurs for example by
flushing out hot water or rerouting the solar circuit to
a convector fan.
Connect the relay for solar panel cooling to AA5-X9:3
(N) and AA5-X9:4 (230 V) in the unit box (AA25).
-X9
1
2
3
4
5
6
7
8
9
1
/
$$ ([WHUQDO
6RODU SDQHO
FRROLQJ
$$;
DIP switch
The DIP switch on the accessory card must be set as
follows.
ON
12345678
S2
14
GB

Activating SCA 35
Activating SCA 35 can be performed via the start guide
or directly in the menu system.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
If you do not activate SCA 35 via the start guide, this
can be done in the menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Caution
Also see the Installer manual for VVM 310.
15
GB

Allgemeines
Dieses Zubehör wird eingesetzt, um eine Solaranlage
an VVM 310 anzuschließen. Die Solarwärme lässt sich
für Brauchwasser sowie zur Gebäude- und Poolbehei-
zung verwenden.
HINWEIS!
Wenn dieses Zubehör installiert und aktiviert
ist, muss beachtet werden, dass die maximal
zulässige Temperatur des Wärmepumpenspei-
chers etwa 85°C beträgt. Deshalb sollten die
Temperatureinstellungen für Brauchwasser
oder Heizung einen Wert von 85°C nicht
überschreiten.
Inhalt
Wärmeleitpaste2 St.
Isolierband2 St.
Gerätegehäuse1 St.
Aluminiumklebeband2 St.
Kabelbinder4 St.
Fühler1 St.
Solarkollektorfühler1 St.
Abdeckscheiben2 St.
Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10 AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
16
Deutsch, Installateurhandbuch - SCA 35
DE

Rohranschluss/Durchflussmes-
ser
Allgemeines
Die gesamte Rohrverlegung muss mit 22-mm-Kupfer-
rohren erfolgen. Scharfe Knicke sind zu vermeiden.
Rohranschlüsse
1. Demontieren Sie die vordere obere Abdeckung
sowie die kleine Abdeckung, die die Anschlüsse
verdeckt.
2. Wenn VVM 310 bereits installiert und mit Wasser
befüllt wurde, muss das Wasser aus dem Klimati-
sierungssystem und VVM 310 entleert werden.
Weitere Anweisungen entnehmen Sie dem Instal-
lateurhandbuch für VVM 310.
3. Entfernen Sie die Stopfen in den Dockungsanschlüs-
sen (XL18) und (XL19).
4. Montieren Sie die Vorlaufleitung der Solaranlage
am Dockungsanschluss (Hochtemperatureintritt)
(XL18).
5. Montieren Sie die Rücklaufleitung der Solaranlage
am Dockungsanschluss (Hochtemperaturaustritt)
(XL19).
6. Montieren Sie die Abdeckscheiben.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Rohre isoliert werden.
;/ ;/
17
DE

Systemprinzip
Erklärung
Sicherheitsventil, SolarFL4PoolsystemCL11
Umwälzpumpe, SolarGP4Fühler, PoolBT51
PumpstationGP30VVM 310EB15
AbsperrventilQM43-45Anschluss, Dockung, HochtemperatureintrittXL18
RückschlagventilRM3-4Anschluss, Dockung, HochtemperaturaustrittXL19
SonstigesF2026/F2030/F2040EB101
Ausdehnungsgefäß, HeizsystemCM1SolarsatzEP30
Sicherheitsventil, KlimatisierungssystemFL2GerätegehäuseAA25
Umwälzpumpe für PoolkühlungGP14Fühler, SolarkollektorBT53
RückschlagventilRM6AusdehnungsgefäßCM5
Bezeichnungen gemäß Standard IEC 61346-2.SolarkollektorEP8
Anschluss an Solaranlage
Die Solarwärme wird zum VVM 310 übertragen. Ist der Brauchwasserbedarf gedeckt, kann bei Bedarf Solarwärme
zur Gebäudebeheizung genutzt werden. Es besteht die Möglichkeit, einen Pool zu erwärmen, wenn Heiz- und
Brauchwasserbedarf gedeckt sind.
Prinzipskizze
-FL2
-CM1
-EB15
-XL18
-XL19
-BT53
-EP8
-AA25 -CM5
-GP4
-GP4
-QM45
-RM3
-QM43
-QM44
TP
-FL4
-RM4 T
-GP30
-EP30
-EP5
-RN10
-EB101
XL2
XL1 -HQ1
-QM1
-QM41
-FL10
-QM40
-EB101
Hinweis: Dies ist eine Prinzipskizze. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und
montiert werden.
18
DE

Elektrische Anschlüsse
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Das Innenmodul darf bei der Installation von
SCA 35 nicht mit Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieses Installa-
teurhandbuchs.
Anschluss der Kommunikationsleitung
Dieses Zubehör umfasst eine Zubehörplatine (AA5),
die direkt über die Eingangsplatine (Anschlussklemme
AA3-X4) mit dem Innenmodul zu verbinden ist.
Sollen mehrere Zubehöreinheiten angeschlossen wer-
den oder sind bereits Zubehöreinheiten installiert, ist
die folgende Anweisung zu befolgen.
Die erste Zubehörplatine ist direkt mit der Anschluss-
klemme AA3-X4 des Innenmoduls zu verbinden. Die
nächste Platine muss mit der vorherigen in Reihe ge-
schaltet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
=XEHK¸USODWLQH 
=XEHK¸USODWLQH 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
VVM310
$$;
Anschluss der Spannungsversorgung
Verbinden Sie die Spannungsversorgung mit Klemme
X1, siehe Abbildung.
3
2
1N
230V 50Hz-X1
L
PE
*HU¦WHJHK¦XVH ([WHUQ
19
DE

Fühlermontage
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Der Fühler wird mit Wärmeleitpaste montiert und per
Kabelbinder fixiert.
Der Solarkollektorfühler (BT53) wird im Tauchrohr des
Solarkollektors am Solarkollektorauslass platziert.
%7
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Fühleranschluss
Poolfühler (BT51)
Liegt ein Wärmeüberschuss vor bzw. sind Heiz- und
Brauchwasserbedarf gedeckt, kann die Solarwärme
zur Poolbeheizung genutzt werden.
Verbinden Sie den Poolfühler (BT51) mit AA5-X2:17-18
am Gerätegehäuse (AA25).
202122 16171819
$
$
([WHUQ
%7
$$;
Solarkollektorfühler (BT53)
Verbinden Sie den Solarkollektorfühler (BT53) mit AA5-
X2:23-24 im Gerätegehäuse (AA25).
ACHTUNG!
Die Fühlerkabelverbindung muss IP54 entspre-
chen.
24 212223
$
$
([WHUQ
%7
$$;
20
DE
