Nibe EL 150 Use and care manual

LEK
EL 150, 230, 300
SE
Användar- och installatörshandbok
EL 150, 230, 300
GB
User and installer manual
EL 150, 230, 300
FI
HKäyttö- ja asennusohje
EL 150, 230, 300
CHB 1732-6
331585

Table of Contents
Svenska
4Viktig information
6Användarhandbok
8Installatörshandbok
English
13Important information
15User manual
17Installer manual
Suomi
22Tärkeää
24Käyttöohjekirja
26Asentajan käsikirja
3Table of Contents |EL 150, 230, 300

Svenska
Viktig information
Säkerhetsinformation
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Apparaten får användas av barn över 8
år och av personer med fysisk, sensorisk
eller mental funktionsnedsättning samt
av personer som saknar erfarenhet eller
kunskap under förutsättning att de får
handledning eller instruktioner om hur
man använder apparaten på ett säkert
sätt och informeras så att de förstår
eventuella risker. Barn får inte leka med
apparaten. Låt inte barn rengöra eller
underhålla apparaten utan handledning.
Med förbehåll för konstruktionsändring-
ar.
©NIBE 2017.
Symboler
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Märkning
CE-märket är obligatoriskt för de flesta produkter
som säljs inom EU, oavsett var de är tillverkade.
CE
Klassificering av inkapsling av elektroteknisk utrust-
ning.
IP24
Allmänt
Serienummer
Serienumret hittar du på toppen av produkten.
TÄNK PÅ!
Uppge alltid produktens serienummer när du
gör en felanmälan.
Återvinning
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
Landsspecifik information
Användar- och installatörshandboken
Denna användar- och installatörshandbok ska lämnas
kvar hos kunden.
Sverige
Garanti- och försäkringsinformation
Mellan dig som privatperson och företaget du köpt
EL 150, 230, 300 av gäller konsumentlagarna. För full-
ständiga villkor se www.konsumentverket.se. Mellan
NIBE och det företag som sålt produkten gäller AA VVS.
I enlighet med denna lämnar NIBE tre års produktgaranti
till företaget som sålt produkten. Produktgarantin ersät-
ter inte höjd energiförbrukning eller skada som uppkom-
mit p.g.a. yttre omständigheter som t.ex. felaktig instal-
lation, vattenkvalité eller elektriska spänningsvariationer.
Det är du som ägare som har huvudansvaret för anlägg-
ningen. För att du ska kunna känna dig trygg med att
produkten fungerar som det är tänkt är det en bra idé
att regelbundet läsa av bostadens energimätare. Om du
misstänker att produkten på något sätt inte fungerar
som den ska anmäler du detta omgående till den du
köpte produkten av.
EL 150, 230, 300 | SE4

Installationskontroll
Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast
utföras av person som har kompetens för uppgiften.
DatumSignaturAnmärkningBeskrivning
✔
Varmvatten (sida 9)
Avstängningsventiler
Kallvatten (sida 9)
Avstängningsventiler
Backventil
Blandningsventil
Säkerhetsventil
El (sida 10)
Ansluten matning
5EL 150, 230, 300 | SE

Användarhandbok
Tillsyn och skötsel
Allmänt
Vattenvärmarens kärl är tillverkat av rostfritt stål (SS
2326), och dess märktryck är 10 bar. Avsäkringstryck är
9 bar .
Säkerhetsventil
Säkerhetsventilen (FL1) ska kontrolleras regelbundet,
cirka 4 ggr per år, för att förhindra igensättning. Kontrol-
len sker genom att vrida säkerhetsventilens ratt moturs,
vatten ska då strömma genom spillröret. Skulle så ej ske
är säkerhetsventilen defekt och måste bytas.
Säkerhetsventilen släpper ibland ut lite vatten efter en
varmvattentappning. Detta utsläpp orsakas av att det
kalla vattnet som tas in i beredaren expanderar, med
tryckökning som följd, varvid säkerhetsventilen öppnar.
Tömning
1. Bryt strömmen till varmvattenberedaren.
2. Stäng inkommande kallvatten med ventil (QM35).
3. Vrid blandningsventilens ratt (FQ1) moturs till maxi-
malt läge.
4. Öppna säkerhetsventilen (FL1) vrid sakta moturs så
att den blir kvar i upplyft läge. Avtappning sker ge-
nom säkerhetsventilens spillrör.
5. Vid tömning måste luft tillföras beredaren genom
att öppna några varmvattenkranar, gärna de
närmsta och lägst belägna. Är detta ej tillräckligt,
lossa rörkoppling (XL4) på blandningsventilen.
6. För snabbare tömning lossa plugg (QM5) några varv.
En liten mängd vatten kan rinna ut vid pluggen.
OBS!
Vatten kan stänka ut ur luftskruvens hål och
vara varmt
OBS!
Vattenstänk vid spillröret kan förekomma
OBS!
Spillrör måste anslutas till pos (XL48)
Det kan ta några minuter innan tömningen startar. För
att påskynda tömningen kan luft tillföras via luftskruven
(QM5).
Behåll ventilernas lägen efter ovanstående åtgärder till
dess varmvattenberedaren åter skall användas.
En mindre mängd vatten kan finnas kvar i botten på
varmvattenberedaren efter man genomfört de beskrivna
tömningsstegen 1 – 6.
Vid montering där frostrisk finns ska beredaren tömmas
då den inte är i drift. Frysning medför att beredaren kan
sprängas.
EL 150, 230, 300 | SE6

Åtgärder vid driftstörning
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
Kontrollera anläggningens elsäkringar samt termostatens
och blandningsventilens inställningar.
Avvakta några timmar utan varmvattentappning och
kontrollera därefter om temperaturnivån har höjts. Finns
det fortfarande inget varmvatten, kontakta installatör.
Återställning av temperaturbegränsare
Om temperaturbegränsaren (FD1) löst ut, måste bereda-
ren svalna minst en timme innan den får återställas.
Tryck in knappen på temperaturbegränsaren med ett
lätt tryck, max 40 N (ca 4 kg).
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Max 40 N (ca. 4 kg)
Temperaturbegränsare Termostat
Återmontering av givare
Om elpatronen har bytts ska givarna för termostat och
temperaturbegränsare återmonteras i den ordning som
visas på bilden.
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Temperaturbegränsare Termostat
Service
Vid behov av service, kontakta installatören. Serienum-
mer (PF3) (14 siffror) och installationsdatum ska alltid
uppges. Endast av NIBE AB i Markaryd levererad elutrust-
ning får användas.
7EL 150, 230, 300 | SE

Installatörshandbok

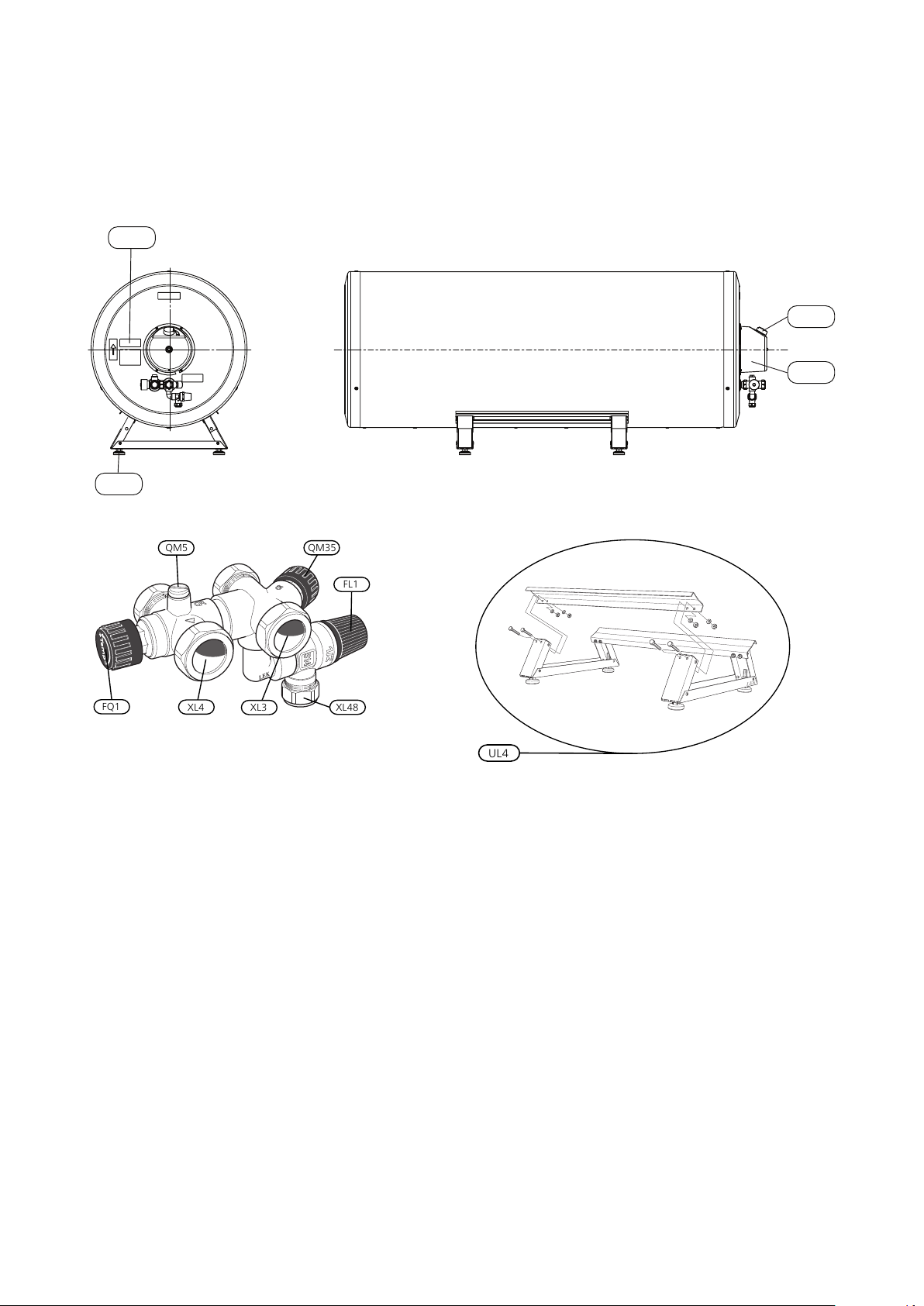

Komponentplacering
QQ3
FD1
UL1
PF3
LEK
UL4
LEK
FQ1 XL48
XL3
XL4
QM5
FL1
QM35
FotramVentilkoppel
Komponentlista
ElkomponenterRöranslutningar
Elpatron 2 - 3 kW alt. 6 kWEB1Kallvattenanslutning, klämringskopplingXL3
Termostat/temperaturbegränsareFD1Varmvattenanslutning, klämringskopplingXL4
Anslutningsplint, inkommandeX1Anslutning säkerhets- /avtappningsventil klämrings-
koppling
XL48
ÖvrigtVVS-komponenter
SerienummerskyltPF3SäkerhetsventilFL1
Plastlock, elkopplingsrumQQ3BlandningsventilFQ1
Ställbara fötterUL1Luftskruv (för lufttillförsel vid tömning)QM5
FotramUL4AvstängningsventilQM35
EL 150, 230, 300 | SE8

Installation
Montering
Varmvattenberedaren rekommenderas att installeras i
ett rum med befintlig golvbrunn.
Montera fotramen enligt bilden.
M8-skruvar och muttrar medföljer.
Varmvattenberedaren ska monteras liggande i fotramen
(UL4) och kan riktas upp med de ställbara fötterna (UL1).
Beredaren vrids i fotramen så att pilen på skylten "OBS"
kommer rakt upp.
Vid montering tillses att tillräckligt utrymme för demon-
tering av termostat eller elpatron finns framför kopplings-
rummet (ca 500 mm).
Rörinstallation
OBS!
Rörinstallationen ska utföras enligt gällande
regler.
Varmvattenberedaren är försedd med klämringskopp-
lingar för koppar- eller plaströr. Om plaströr eller glödgat
kopparrör används ska invändig stödhylsa monteras.
Från säkerhetsventilen ska ett spillrör dras till lämpligt
avlopp. Spillrörets dimension ska vara samma som säker-
hetsventilens (Ø 15 mm), röret ska dras så att någon
vattensäck ej kan uppstå, samt vara frostfritt anordnat
och väl stagat.
Vid oklarhet kontakta rörinstallatör alternativt se gällan-
de normer.
Påfyllning
Varmvattenberedaren måste vara vattenfylld innan
strömmen kopplas på. Påfyllning sker enligt nedanståen-
de:
■Kontrollera att luftskruven (QM5) är åtdragen.
■Kontrollera att säkerhetsventilen (FL1) är stängd.
■Öppna avstängningsventilen genom att vrida ratt
(QM35) moturs.
■Avlufta varmvattenberedaren genom att öppna en
varmvattenkran i rörsystemet. När enbart vatten
kommer ur kranen kan den stängas. Varmvattenbere-
daren är nu fylld och strömmen kan kopplas på.
Inställning av blandningsventil
Genom att vrida blandningsventilens ratt (FQ1) moturs/
medurs ökar/minskar tappvattentemperaturen. Inställ-
ningsområdet ligger mellan cirka 40 – 65 °C.
9EL 150, 230, 300 | SE

Elektrisk installation
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör och
enligt gällande elsäkerhetsföreskrifter.
EL 150, 230, 300 ska installeras via allpolig brytare med
minst 3 mm brytaravstånd. Minsta kabelarea ska vara
dimensionerad efter vilken avsäkring som används.
Anslut inkommande matning till kopplingplint, inkom-
mande matning (X1) enligt elschema.
Anslutningskabeln ska avlastas med kabelavlastning.
OBS!
Varmvattenberedaren ska vara helt fylld med
vatten innan den spänningssätts.

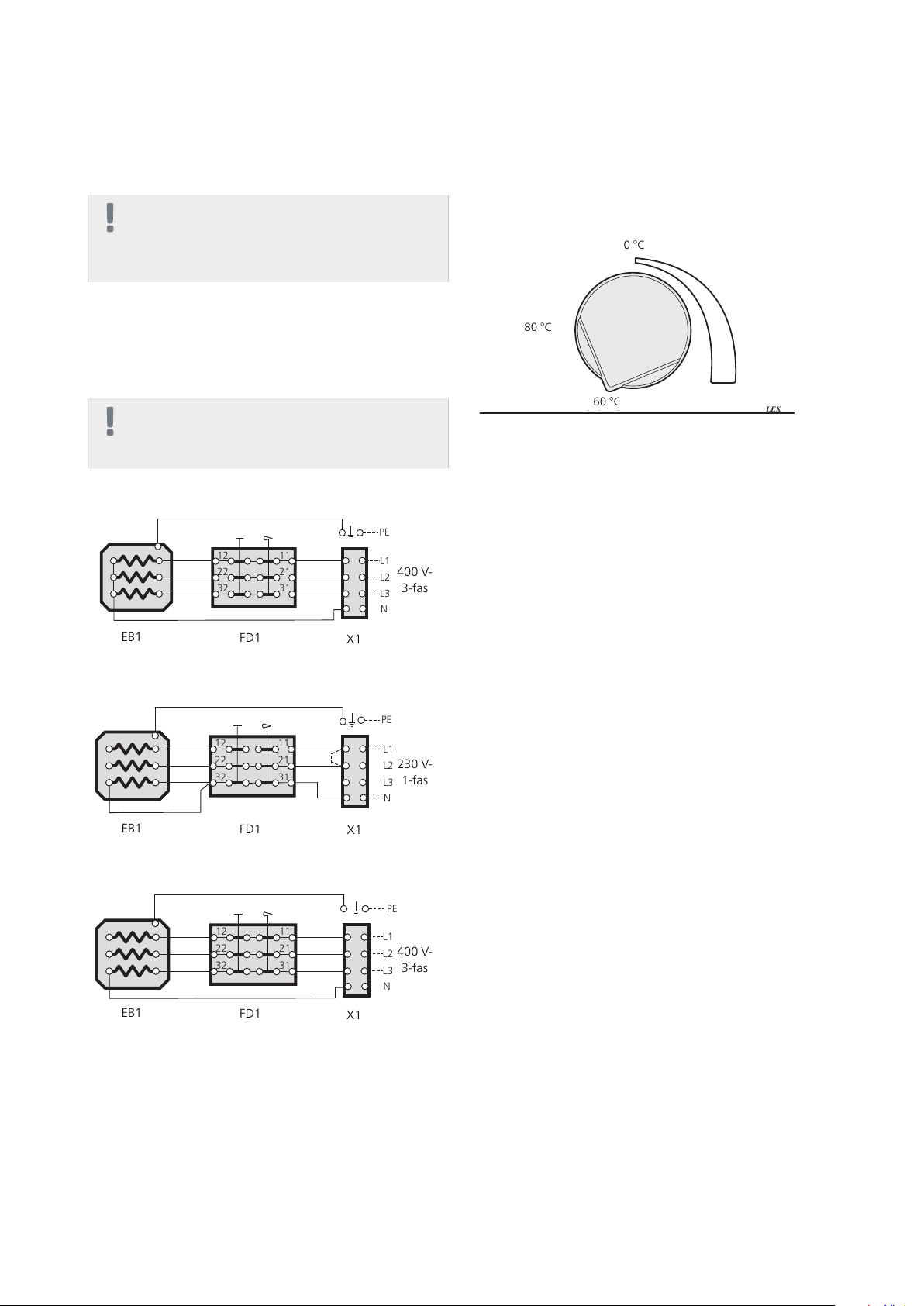

Elschema 3,0 kW 3-faskoppling (leveransutförande)
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
400 V-
3-fas
X1
FD1
EB1
Elschema 2,0 kW 1-faskoppling
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
230 V-
1-fas
X1
FD1
EB1
Elschema 6,0 kW 3-faskoppling (tillbehör krävs)
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
400 V-
3-fas
X1
FD1
EB1
Inställning av termostat
För bästa driftsförhållande rekommenderas en inställning
på 60 °C (max cirka 80 °C).
LEK
0 C°
60 C°
80 C°
0 °C
80 °C
60 °C
EL 150, 230, 300 | SE10

Tekniska uppgifter

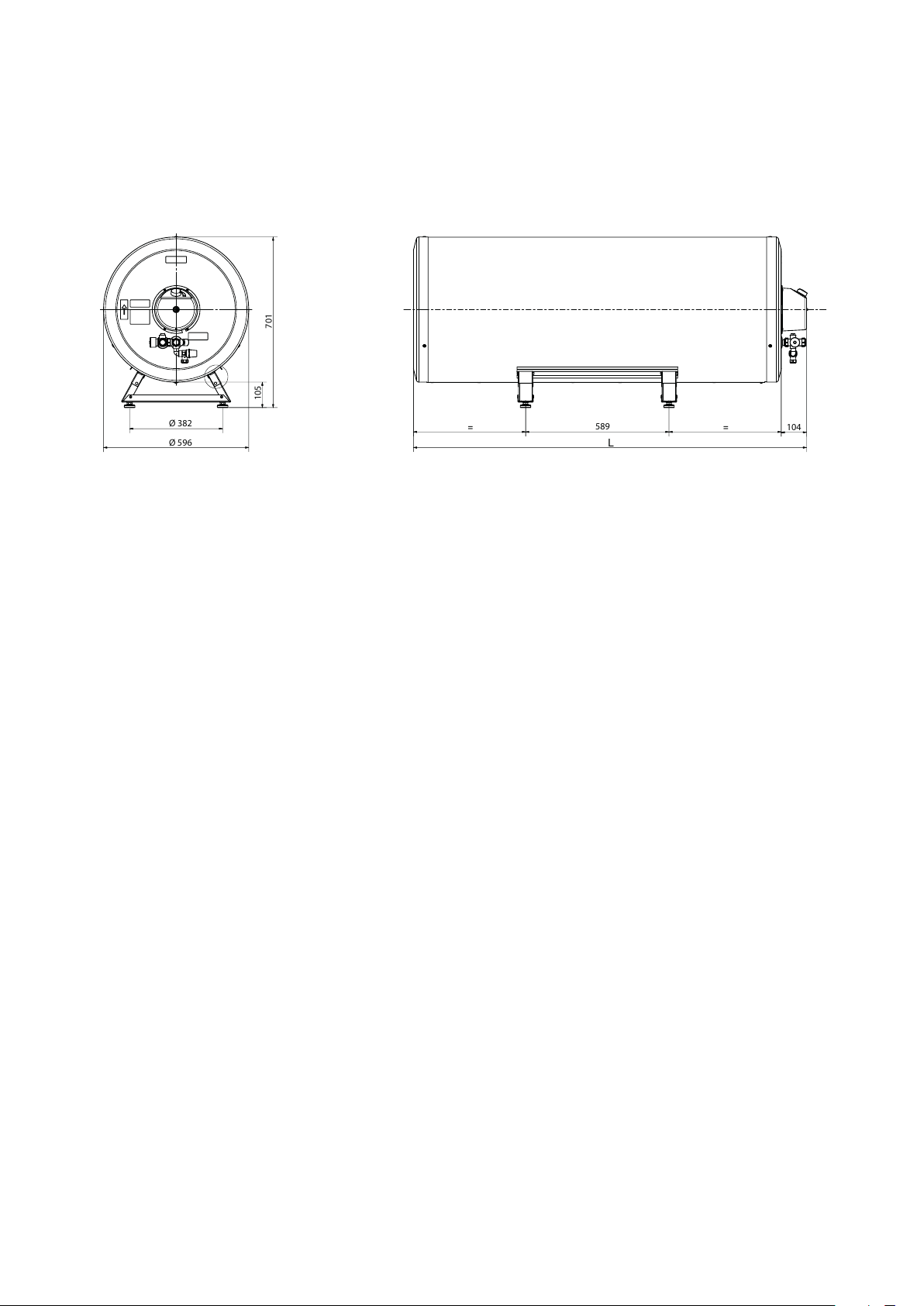

Mått och avsättningskoordinater
THISDOCUMENTIS THEPROPERTY OFNIBEAB. ITSHALLNOT-NEITHERINITS
ORIGINALNORINANYMODIFIED FORM, INWHOLENORIN PART-BEREPRODUCED,
DISCLOSEDTOATHIRDPARTY,ORUSEDFORANYPURPOSEOTHERTHANTHATFOR
WHICH IT IS SUPPLIED,WITHOUTTHEWRITTENCONSENTOFNIBEAB.ANY
INFRINGEMENTOFTHESECONDITIONSWILLBELIABLETOLEGALACTION.
DETTADOKUMENTÄRNIBEAB´sEGENDOM.DETFÅRICKE-VARESIGIURSPRUNGLIG
ELLERÄNDRADFORMHELTELLERDELVIS-UTANNIBEAB´s SKRIFTLIGA
MEDGIVANDEREPRODUCERAS,DELGESTREJDEPARTELLERANVÄNDASFÖR
ANNATÄNDAMÅLÄNFÖRVILKETDETTILLHANDAHÅLLITS.ÖVERTRÄDELSE
HÄRAVBEIVRASMEDSTÖDAVGÄLLANDELAG.
Sheet
1 /2
Designer
FSN
Format Drawing no Rev
SAMMANSTÄLLNING
ybveRetonn
o
isiveR
LLK
Rev date
2006-06-07
Rev Checked by
BBT
Status
Material Quality/Specification Dimension
Replaces
Mass [kg]
NIBE AB
Sweden
Based on model: C:\Autodesk\Projekt\EL\074420.iam
Date
2005-05-30
-
A1 1
Checked by
MKN
MOS-BILD TILL HM/EL
L
==
Anvisning om att inte montera foten fel utan så att hålen passar för varandra och att "flärpen" pekar utåt.
Ø 382
Ø 596
105
701
589 104
Se tabell teknisk data för längd (L).
11EL 150, 230, 300 | SE

Teknisk data
EL 300EL 230EL 150Typ
16151335905mmLängd (L)
22Ø mmAnslutning kallvatten (XL3) / varmvatten
(XL4)
15Ø mmAnslutning säkerhets- /avtappningsventil
(XL48)
300230150lVolym
1,0/10MPa/barMax arbetstryck
3-fas 400 V~50 HzSpänning (standardutförande)
IP24Skyddsklass
6***3**26***3**26***3**2kWEffekt
106101061010610AErforderlig säkring
2,04,06,02,03,55,01,02,03,0h*Uppvärmningstid till 45 °C
4,08,012,03,56,510,02,04,06,0h*Uppvärmningstid till 80 °C
27,921,313,9kWhVärmeinnehåll vid 80 °C
766754kgNettovikt
074 420074 410074 400Art. nr.
694 48 09694 48 08694 48 07RSK nr
*Vid inkommande kallvatten på 10 °C
**Leveransutförande
***Tillbehör krävs
Energimärkning
NIBE ABTillverkare
EL 300EL 230EL 150Modell
XXLXLXL
Deklarerad tapprofil
DDC
Effektivitetsklass varmvattenberedning
37,237,338,1%Energieffektivitet varmvattenberedning, ƞwh
5 796,24 490,24 394,1kWhÅrlig energiförbrukning varmvattenberedning, AEC
404359222lMängd 40-gradigt varmvatten, V40
606060°CTermostatinställning
2720,8620,3kWhDaglig elförbrukning, Qelec
151515dBLjudeffektnivå LWA
EN 50440Tillämpade standarder
EL 150, 230, 300 | SE12

English
Important information
Safety information
This manual describes installation and service procedures
for implementation by specialists.
This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction concerning use
of the appliance in a safe way and under-
stand the hazards involved. Children shall
not play with the appliance. Cleaning
and user maintenance shall not be made
by children without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2017.
Symbols
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
Marking
The CE mark is obligatory for most products sold
in the EU, regardless of where they are made.
CE
Classification of enclosure of electro-technical
equipment.
IP24
General
Serial number
The serial number can be found on top of the product.
Caution
Always give the product's serial number when
reporting a fault.
Recovery
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type of
service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current legis-
lation.
Country specific information
User and Installer manual
This user and installer manual must be left with the cus-
tomer.
13EL 150, 230, 300 | GB

Inspection of the installation
Current regulations require the heating installation to be inspected before it is commissioned. The inspection must
be carried out by a suitably qualified person.
DateSignatureNotesDescription
✔
Hot water (page 18)
Shut off valves
Cold water (page 18)
Shut off valves
Non-return valve
Mixing valve
Safety valve
Electricity (page 19)
Connected supply
EL 150, 230, 300 | GB14

User manual
Maintenance
General
The hot water heater’s container is made of stainless
steel (SS 2326), and it has a rated pressure of 10 bar. Cut-
off pressure is 9 bar .
Safety valve
The safety valve (FL1) must be inspected regularly, about
4 times a year, to prevent clogging. The check is made
by turning the safety valve’s knob anticlockwise, water
should then flow through the overflow pipe. If this does
not happen then the safety valve is defective and must
be replaced.
The safety valve sometimes releases a little water after
hot water has been used. This discharge is caused by the
expansion of cold water entering the water heater, res-
ulting in a pressure increase, whereby the safety valve
opens.
Emptying
1. Turn off the power to the water heater.
2. Shut off the cold water inlet with valve QM35).
3. Turn the mixer valve (FQ1) fully anticlockwise.
4. Open the safety valve (FL1), turn slowly anticlockwise
until it remains in the raised position. Draining is
through the safety valve overflow pipe.
5. When draining, air must be let into the system by
opening some hot water taps, preferably the closest
and lowest. If this is not sufficient, loosen a pipe
coupling (XL4) on the mixer valve.
6. For faster drainage loosen the plug (QM5) a couple
of turns. Some water may run out at the plug.
NOTE
Hot water may splash out of the vent screw hole
NOTE
Water may splash at the overflow pipe
NOTE
The overflow pipe must be connected to posi-
tion (XL48).
It can take a few minutes for draining to start. To speed
up draining, air can be introduced via the vent screw
(QM5).
Keep the valves' positions after the above actions until
the water heater is to be used again.
A small amount of water may remain at the bottom of
the water heater after completing the draining stages
described 1 – 6.
When installed in a location that is exposed to the risk
of frost, the water heater must be emptied whenever it
is not in operation. Freezing will result in the water
heater bursting.
15EL 150, 230, 300 | GB

Dealing with malfunctions
NOTE
Electrical installation and service must be carried
out under the supervision of a qualified electri-
cian, and in accordance with applicable electrical
safety regulations.
Check the installation's fuses as well as the thermostat
and mixer valve settings.
Wait a few hours without hot water usage and then
check whether the temperature level has risen. If there
is still no hot water, contact the installation engineer.
Resetting the temperature limiter
If the temperature limiter (FD1) tripped, the water
heater must cool for at least one hour before it can be
reset.
Press the button on the temperature limiter lightly, max
40 N (ca 4 kg).
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Max 40 N (approx. 4 kg)
Temperature limiter Thermostat
Reconnecting sensors
If the immersion heater has been replaced, the sensors
for the thermostat and temperature limiter must be re-
installed in the order shown in the image.
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
EGO 55 60012 010
STB 110-8°C
8829 T80 KII
LEK
STB TR
Temperature limiter Thermostat
Service
For service, contact the installer. The serial number (PF3)
(14 digits) and installation date should always be stated.
Only electrical equipment supplied by NIBE AB in
Markaryd may be used.
EL 150, 230, 300 | GB16

Installer manual
Component positions
QQ3
FD1
UL1
PF3
LEK
UL4
LEK
FQ1 XL48
XL3
XL4
QM5
FL1
QM35
Base frameValve connector
List of components
Electrical componentsPipe connections
Immersion heater 2 - 3 kW or. 6 kWEB1Cold water connection, compression ringXL3
Thermostat/temperature limiterFD1Hot water connection, compression ringXL4
Terminal block, incomingX1Connection safety/draining valve, compression ring
coupling
XL48
MiscellaneousHVAC components
Serial number platePF3Safety valveFL1
Plastic cover, junction boxQQ3Mixing valveFQ1
Adjustable feetUL1Vent screw (for air supply during draining)QM5
Base frameUL4Shut-off valveQM35
17EL 150, 230, 300 | GB

Installation
Mounting
It is recommended that the water heater is installed in
a room with existing floor drainage.
Install the base frame as illustrated.
M8 screws and nuts are supplied.
The water heater must be installed horizontally on the
base frame (UL4) and can be aligned using the adjustable
feet (UL1).
The water heater is rotated in the base frame so that the
arrow on the "NOTE" sign points straight up.
When installing, ensure that there is sufficient space for
removing the thermostat or immersion heater in front
of the junction box (approx. 500 mm).
Pipe installation
NOTE
Pipe installation must be carried out in accord-
ance with current norms and directives.
The water heater is supplied with compression ring
couplings for copper or plastic pipes. Internal support
bushes must be fitted when a plastic or annealed copper
pipe is used.
An overflow pipe must be routed from the safety valve
to a suitable drain. The dimension of the overflow pipe
must be the same as the safety valve's (Ø 15 mm). The
pipe must be routed to prevent water pockets, and be
frost-proof and well supported.
If uncertain, contact a plumber alternatively see applic-
able standards.
Filling
The water heater must be filled with water before the
mains supply is switched on. Filling takes place as follows:
■Check that the vent screw (QM5) is tightened.
■Check that the safety valve (FL1) is closed.
■Open the shut off valve by turning the knob (QM35)
anti-clockwise .
■Bleed the water heater by opening a hot water tap in
the system. This can be closed when only water comes
out of the tap. The water heater is now filled and the
power can be switched on.
Setting the mixer valve
Increase/decrease the tap water temperature by turning
the mixer valve knob (FQ1) anti-clockwise/clockwise.
Setting range approx. 40 – 65 °C.
EL 150, 230, 300 | GB18

Electrical installation
NOTE
Electrical installation and service must be carried
out under the supervision of a qualified electri-
cian, and in accordance with applicable electrical
safety regulations.
EL 150, 230, 300 must be installed via an isolator switch
with a minimum breaking gap of 3 mm. Minimum cable
area must be sized according to the rating of the fuse
used.
Connect incoming supply to the terminal block, incoming
supply (X1) according to the wiring diagram.
The connection cable must have strain relief.
NOTE
The water heater must be completely filled with
water before it is switched on.
Electrical wiring diagram 3,0 kW 3-phase connection
(delivered version)
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
400 V-
3-fas
X1
FD1
EB1
Electrical wiring diagram 2,0 kW 1-phase connection
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
230 V-
1-fas
X1
FD1
EB1
Electrical wiring diagram 6,0 kW 3-phase connection
(accessory required)
32
22
12
31
21
11
400 V~
3-vaihe
L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
L2
L3
N
L1
L2
L3
N
32
22
12
31
21
11
1
230 V~
1-vaihe
5
61
PE
PE
PE
5
62
32
22
12
31
21
11 L1
L2
L3
5
6
N
32
22
12
31
21
11 L1
N
4
5
64
PE
PE
400 V~
3-vaihe
230 V~
1-vaihe
400 V~
3-vaihe
3 kw
3-fas
2 kw
1-fas
6 kw
3-fas
L1
L2
L3
N
32
22
12
31
21
11
230 V~
1-vaihe
5
61
PE
1,3 kw
1-fas
400 V-
3-fas
X1
FD1
EB1
Setting thermostat
For best operating conditions, we recommend a setting
of 60 °C (max approx. 80 °C).
LEK
0 C°
60 C°
80 C°
0 °C
80 °C
60 °C
19EL 150, 230, 300 | GB

Technical data
Dimensions and setting-out coordinates
THISDOCUMENTIS THEPROPERTY OFNIBEAB. ITSHALLNOT-NEITHERINITS
ORIGINALNORINANYMODIFIED FORM, INWHOLENORIN PART-BEREPRODUCED,
DISCLOSEDTOATHIRDPARTY,ORUSEDFORANYPURPOSEOTHERTHANTHATFOR
WHICH IT IS SUPPLIED,WITHOUTTHEWRITTENCONSENTOFNIBEAB.ANY
INFRINGEMENTOFTHESECONDITIONSWILLBELIABLETOLEGALACTION.
DETTADOKUMENTÄRNIBEAB´sEGENDOM.DETFÅRICKE-VARESIGIURSPRUNGLIG
ELLERÄNDRADFORMHELTELLERDELVIS-UTANNIBEAB´s SKRIFTLIGA
MEDGIVANDEREPRODUCERAS,DELGESTREJDEPARTELLERANVÄNDASFÖR
ANNATÄNDAMÅLÄNFÖRVILKETDETTILLHANDAHÅLLITS.ÖVERTRÄDELSE
HÄRAVBEIVRASMEDSTÖDAVGÄLLANDELAG.
Sheet
1 /2
Designer
FSN
Format Drawing no Rev
SAMMANSTÄLLNING
ybveRetonn
o
isiveR
LLK
Rev date
2006-06-07
Rev Checked by
BBT
Status
Material Quality/Specification Dimension
Replaces
Mass [kg]
NIBE AB
Sweden
Based on model: C:\Autodesk\Projekt\EL\074420.iam
Date
2005-05-30
-
A1 1
Checked by
MKN
MOS-BILD TILL HM/EL
L
==
Anvisning om att inte montera foten fel utan så att hålen passar för varandra och att "flärpen" pekar utåt.
Ø 382
Ø 596
105
701
589 104
See the Technical Specifications table for length (L).
EL 150, 230, 300 | GB20
