Niigata seiki GDCS-100WR User manual

Battery
Thank you for purchasing Niigata Seiki Wire Rope Calipers.
This product is designed for precise and repeatable measurement of wire rope.

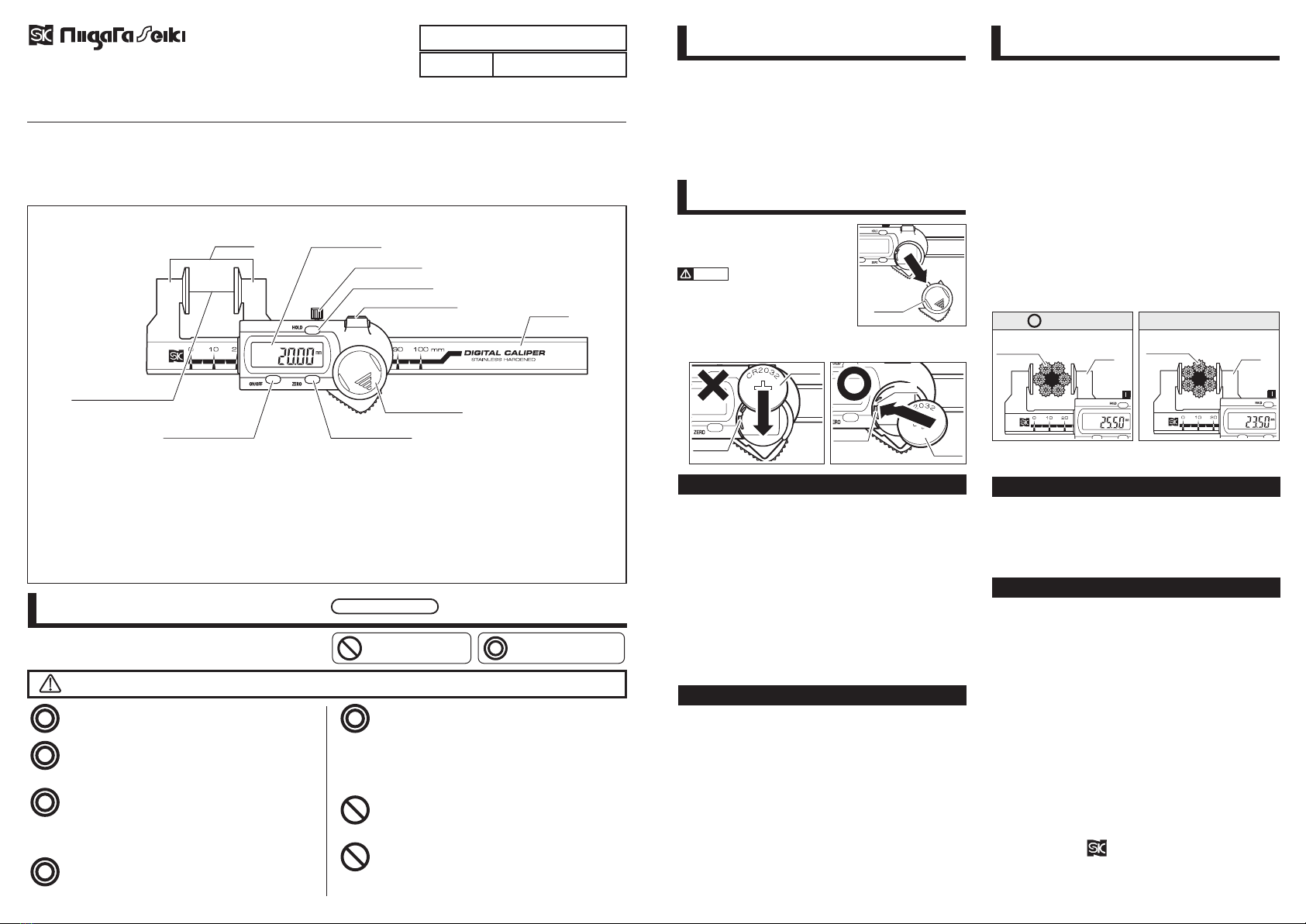

■ PART IDENTIFICATION AND FUNCTION
WIRE ROPE CALIPERS
Precision Measuring Tool
For Wire Rope Diameter Measurements GDCS
-
100WR
Model No.
User Manual
SAFETY PRECAUTIONS Please Observe
To prevent harm to yourself or others, and to prevent damage to
property, always follow the procedures marked by the following
symbols.
Read the manual and follow the directions.
・Use of product other than as described in this manual
may cause accident.
Use only for measuring.
・Use for any purpose other than measuring may
damage or wear the instrument. Improper use may
also cause accident.
Handle with Care.
・Do not drop or subject instrument to excessive shock.
Do not place under heavy objects. Improper handling
may cause damage or poor accuracy.
・Do not scratch instrument, for example by writing ID
number.
Avoid using in high electric fields, such as near
fluorescent lights or switching power supplies.
・Incorrect value may be displayed on LCD.
Indicates risk of personal injury or property damage if not followed.
WARNING
Denotes a prohibition -
You MUST NOT do
Use and store only in environment meeting the
following conditions:
●Dry location protected from rain, water, and oils.
●Location that is not excessively hot.
●Location protected from use by children and
unauthorized people.
・Use in places contrary to the above may cause
damage to the product resulting in accident or injury.
Do not disassemble or modify.
・Disassembly may damage product or cause accident.
For repair, please contact distributor or place of
purchase.
Do not write on instrument with electric engraver.
・Do not engrave instrument body or jaws, such as an ID
number with engraver or electric pen.
Denotes a requirement -
You MUST do
For positioning outside of Wire Rope for measurement.
Surfaces for measuring Outside Diameter of Wire Rope.
Displays digital measurement.
Tighten to prevent the slide and display from moving.
When pressed, "HOLD"Icon appears on Display and measurement will be fixed.
Connect to optional BluetoothBOX to send measurements to PC.
Open to access battery.
When pressed, Display will read "0.00".
For turning power ON / OFF.
Supports LCD Display Unit.
①Jaws ……………………………………
②Measuring Surfaces ……………………
③LCD Display ……………………………
④Lock Screw………………………………
⑤[HOLD]Button …………………………
⑥Output Connector ……………………
⑦Battery Cover …………………………
⑧[ZERO]Button…………………………
⑨[ON/OFF]Button ………………………
⑩Scale ……………………………………
②Measuring Surfaces
①Jaws
⑩Scale
④Lock Screw
③LCD Display
⑥Output Connector
⑦Battery Cover
⑤[HOLD]Button
⑨[ON/OFF]Button ⑧[ZERO]Button
Niigata seiki Co., Ltd.
5-3-14, Tsukanome, Sanjo, Niigata, Japan, 955-0055
Tel. : [phone] Fax. : [phone]
MAIL [email protected]
URL http://www.niigataseiki.co.jp
■Power ON/OFF
①To turn on, press the [ON/OFF]Button.
②To turn off, press the [ON/OFF]Button.
③With power on, press the [HOLD]Button to fix the value on
the display.
■Absolute Measurement Mode
①Loosen the lock screw, and turn on power.
②With jaws closed, press the [ZERO]Button.
③When “0.00mm”is displayed on LCD, Calipers is ready to
start measurement.
■Comparisons Measure Mode
①Loosen the lock screw, and turn on power.
②With jaws open to desired reference position (any point is
OK,)press [ZERO]Button.
③When “0.00mm”is displayed on LCD, Calipers is ready to
start measurement.
Before using the calipers, please follow the steps below:
●Wipe off rust proofing and dirt from measuring
surfaces and slide.
Contamination of surfaces may cause measurement error.
●Allow the calipers and object to be measured time to
reach the same temperature.
A temperature difference between the object to be measured
and the caliper may cause measurement error. Allow enough
time for the temperatures to equilibrate.
Correct
○Wrong
×
INSERTING・REPLACING BATTERY
AFTER USE CARE・STORAGE
TROUBLESHOOTING
PRODUCT SPECIFICATIONS
SERVICE
●After use, wipe off any dirt or oil from measuring
surfaces, sliding surfaces, and exterior using a dry
cloth and perform rust prevention treatment.
For rust prevention, lightly apply anti-rust oil, or place in rust
preventive bag.
●Store with Lock Screw loosened.
If stored with Lock Screw tight, expansion due to temperature
changes may cause excessive force which will cause inaccuracy.
●Store in a cool, dry, and dark location in the provided
case.
Keep out of direct sunlight and moisture, and please keep
secure from unauthorized personnel.
●Remove battery if Caliper will not be used for a long
period of time.
Batteries may leak if left in unused instrument for an extended
period.
Q. Nothing is displayed on LCD.
A. The battery may be running low, please replace battery
with a new one.
Q. With power on, the number on the LCD does not change
as Display Unit is moved.
A. Please reset by removing battery for about 30sec., and
then replacing.
Q. Nothing happens when buttons are pressed.
A. Make sure battery is properly inserted.
Q. The characters “MIN”, “MAX”, or “△” are displayed on LCD.
A. Cycle power, or apply several long presses to [HOLD]
Button. Use as normal once character is off.
Q. The correct value is not displayed.
A. High humidity may cause dampness. Please dry off the
instrument and use only in dry location.
●Measuring Range : 0
-
100mm
※For measuring rope of maximum diameter of 38mm.
●Resolution : 0.01mm
●
Maximum Permissible Error
: ±0.05mm
※Not including quantization error (±1 count)
●Display : 5 Digit LCD
●Auto Off : approx. 20 min.
● Maximum response speed : Slide to Right.....1.5 m/s
Slide to Left .......0.75 m/s
※Left/Right as shown in diagram at top of manual.
●Operating Temperature Range : 0°C~40°C
●Storage Temperature Range : −10°C~60°C
●Power : (1x)CR2032 Lithium Battery
●Battery Life : approx. 2.5 years in normal use
●Weight : 170g
●Accessory : CR2032 Lithium Battery (for test)
①Slide cover in direction of arrow.
②Insert battery with (+)side outward.
③Replace battery cover.
● Use care to avoid damaging
terminals when inserting
battery.
●Terminals may be broken if battery is pressed straight down.
●Insert battery at angle, underneath the small hook, as shown.
Use only CR2032 type
battery.
Battery
Cover
Remove
Notice
Hook
Slide In
●If Instrument is not working properly, or if you have any
questions, please contact distributor or place of purchase.
●Please note, manufacturer is unable to respond to inquires or
provide service directly. Please contact distributor or place of
purchase.
Battery
Pressed Down
Terminals
Terminals
Object to
Measure Jaw
Object to
Measure Jaw
●For safe and proper use, please read this instruction manual before use and follow the procedures described.
Please keep manual where it is accessible to user for future reference.
●Keep this manual with the instrument if transferred or leased to a third party.
●For inquiries about this product, please contact dealer or Niigata Seiki.
PREPARATION FOR USE
HOW TO USE

正しい当て方
○誤った当て方
×
ワイヤーロ ープ 径 測 定 ノギ ス
ワイヤーロープ測定用
精密測定工具
この度は「ワイヤーロープ径測定ノギス」をお買上げいただきありがとうございます。
この商品は、ワイヤーロープの径を安定して測定できる精密測定工具です。
●正しく安全にお使いいただくため、ご使用の前に本取扱説明書を必ず読み、記載の手順に従ってご使用ください。
お読みになった後は、お使いになる方がいつでも見ることができる場所に大切に保管してください。
●第三者に譲渡・貸与される場合も、この説明書を必ず添付してください。
●当商品に関するお問い合わせは、お買い求めの販売店もしくは当社にご連絡ください。
GDCS-100WR
品番
取扱説明書
電池のセット・交換
製品仕様
使用前の準備 使用方法
●測定範囲：0-100mm ※ロープ径の最大測定径は38mmです。
●最小読取値：0.01mm
●最大許容誤差：±0.05mm ※量子化誤差（±1カウント）含まず
●表 示：LCD 5桁表示
●オートオフ：約20分
●最大応答速度：右方向へのスライド…1.5m/s
左方向へのスライド…0.75m/s
※右方向、左方向は各部の名称の図を正面にした場合
●使用温度範囲： 0℃〜40℃
●保存温度範囲：−10℃〜60℃
●電 源：リチウム電池 CR2032×1
●電池寿命：通常使用状態で約2.5年
●本体質量：170g
●付 属 品：リチウム電池 CR2032（テスト用）
①電池蓋を矢印の向きに開けます。
②電池を、必ず（＋）側を表にしてセットし
てくだ さ い 。
③電池蓋を元通りに装着してください。
●電池をセットする際は、端子の
折れにご注意ください。
●電池をセットする際に上から強く押し込むと、端子が折れて
破損する場合があります。
●電池をセットする際は、右斜め方向から端子を外側に押すよ
うに、本体のツメの下へ入れ込んでください。
電池は必ずCR2032をお
使いください。 電池蓋
外す
ご注意
電池
ツメ
入れ込む
端子
電池
押し込む
端子
2203I346-K1
測定物 ジョウ測定物 ジョウ
発売元
〒955-0055 新潟県三条市塚野目5丁目3番14号
(0256)33-5502
(代)
FAX[phone]
URL http://www.niigataseiki.co.jp
Ｑ．LCD表示部に何も表示されない。
Ａ．電池の残量が少なくなっている可能性があります。新しい電
池 と 交 換 してく だ さ い 。
Ｑ．電源ONの状 態でスライドさせてもLCD表示の数字が変わらない。
Ａ．一度電池を取り外し、30秒後に電池をセットし直してください。
Ｑ．スイッ チを 押 しても 何 も 反 応し な い 。
Ａ．電 池 が 正 し くセ ットさ れ て い る か 確 認 してく だ さ い 。
Ｑ．LCD表示部に『MAX』『MIN』『△』などの文字が表示されている。
Ａ．一度電源を切るか、HOLDスイッチを 何 回 か 長 押しして 文 字
を 消してか らご 使 用くだ さい。
Ｑ．正しい 数値 が表示されない。
Ａ．使用環境の湿度が高い可能性があります。本器を乾燥させ、
湿度が低い環境下でご使用ください。
ご使用前に、下記の準備を行ってください。
●測定面、摺動面、外観などの汚れや防錆油などを拭き取る
そのまま測定を行うと誤差の原因となります。
●本体と被測定物の温度慣らしを十分に行う
測定器本体と被測定物の間に温度差があると、誤差の原因となり
ます。同じ温度になるよう、温度慣らしは十分に行ってください。
■電源のON/OFF
①電源をONにするには、”ON/OFF”スイッ チ を 押してくだ さ い 。
②電源をOFFにするには、”ON/OFF”スイッチ を 押 してく だ さ い 。
③
電源ONの状 態 から“HOLD” スイッチ を 押 すと 数 値 が 固 定 さ れ ま す。
■絶対測定モード
①止めねじをゆるめ、電 源 を 入 れ てくだ さ い 。
②
ノギ スの ジョウを 閉じ た状 態 で "ZERO"スイッチ を 押してくだ さ い 。
③LCD表示部に"0.00mm"が表示されると計測開始ＯＫです。
■比較測定モード
①止めねじをゆるめ、電 源 を 入 れてくだ さ い 。
②ノギスのジョウが開いた状態（どのポイントでもＯＫ）の時に
"ZERO"ス イッチ を 押してくだ さ い 。
③LCD表示部に"0.00mm"が表示されると計測開始ＯＫです。
●測定面・摺動面・外観などの汚れや油などを乾いたウエ
スで拭き取り、防錆処理を行う
防錆処理は防錆油を薄く塗るか、防錆袋などに入れてください。
●止めねじをゆるめた状態で保管する
止めねじを締めて固定すると、温度変化による膨張などで無
理な力がかかり、精度不良の原因となります。
●付属のケースに入れ、乾燥した冷暗所に保管する
直射日光や湿気は避け、管理者以外が触れない状態で保管し
てください。
●長期間使用しない場合は電池を製品から取り外した状態
で保管してください
長期間使用しないで放置すると、電池の液漏れの原因となり
ます。
●正常に作動しない場合や、不明な点がございましたらお買い上
げの販売店または、発売元までご連絡ください。
●お問い合わせや、ご連絡が無いまま直接発売元に修理品などを
送付されても処理、対応ができない場合がありますのでご了承く
ださい。
別売の Bluetooth BOX を接 続すること
で、測定値をパソコンへ出力することが
で きま す。
開けて電池をセットします。
押すと画面に"0.00"が表示されます。
電源のON/OFFを行います。
デジタル液晶部のスライドを保持します。
⑥出力コネクタ………
⑦電池蓋………………
⑧
ZERO スイッチ … …
⑨
ON/OFF スイッチ …
⑩本尺…………………
■各部の名称と機能
②外側用測定面
①ジョウ
⑩本尺
④止めねじ
③LCD表示部
⑥出 力コネクタ
⑦電池蓋
⑤HOLDスイッチ
⑨ON/OFFスイッチ ⑧ZEROスイッチ
①ジョウ……………
②外側用測定面……
③LCD表示部………
④止めねじ…………
⑤HOLDスイッチ …
被測定物の外側を測ります。
被測定物をこの面で挟んで測定します。
測定数値をデジタル表示します。
デ ジタル 液 晶 部 のスライド を 固 定しま す。
押すと画面上に"HOLD"と表示され、
表 示して いる 数 値 を固 定 で きま す。
安全上のご注意 必ずお守りください
お使いになる人や他の人への危害、財産への損害を未然に防止するた
め、必ずお守りいただくことを右記のように説明しています。
お守りいただかないと『傷害を負う、または物的損害が発生するおそれがある内容』です。
注意
してはいけない内容
『禁止事項』です。
必ず実行していただく
内容『強制事項』です。
取扱説明書をよく読み、指示に従う。
・取扱説明書に記載された内容以外での使用は、事故
の原因となります。
測定作業にのみ使用する。
・指定用途以外へのご使用は、製品の破損や磨耗、予
測できない事故の原因となります。
大切に取り扱う。
・ぶつける、落とすなどの衝撃を与えたり、重量物を
上に乗せたりしないでください。精度不良や破損の
原因となります。
・商品に傷をつけないでください。
インバータ式蛍光灯などの電界が発生する場所での使
用は避ける。
・ＬＣＤ表示部の数値が誤作動を起こす原因となります。
下記の条件を満たす環境で使用・保管する。
●雨や水、油などがかからない、乾燥した場所
●高温にならない場所
●子どもや、使用者以外が近付かない場所
・上記に反する場所での使用は製品の破損、事故やけ
がの原因となります。
分解・改造を行わない。
・製品の破損や事故の原因となります。修理はお買い
上げの販売店、または発売元までご連絡ください。
電気ペンなどで書き込まない。
・電気ペンなどで本尺やジョウなどに、番号などの書
き込みをしないでください。
トラブルと対応
使用後のお手入れ・保管方法
修理の際は
