Niigata seiki GDCS-150ST User manual

mm
mm
mm
HOLD
ON/OFF
ZERO
mm
副尺ベース
本尺ベース
副尺ベース
ワーク
本尺ベース
ペンシルケガキ針
Z E R Oスイッチ
デジタルケガキゲージ
精密測定工具
この度は「デジタルケガキゲージ」をお買上げいただきありがとうございます。
この商品は、副尺のベースを基準に測定し、本尺のベース端面で正確なケガキ作業ができるゲージです。
●正しく安全にお使いいただくため、ご使用の前に本取扱説明書を必ず読み、記載の手順に従ってご使用ください。
お読みになった後は、お使いになる方がいつでも見ることができる場所に大切に保管してください。
●第三者に譲渡・貸与される場合も、この説明書を必ず添付してください。
●当商品に関するお問い合わせは、お買い求めの販売店もしくは当社にご連絡ください。

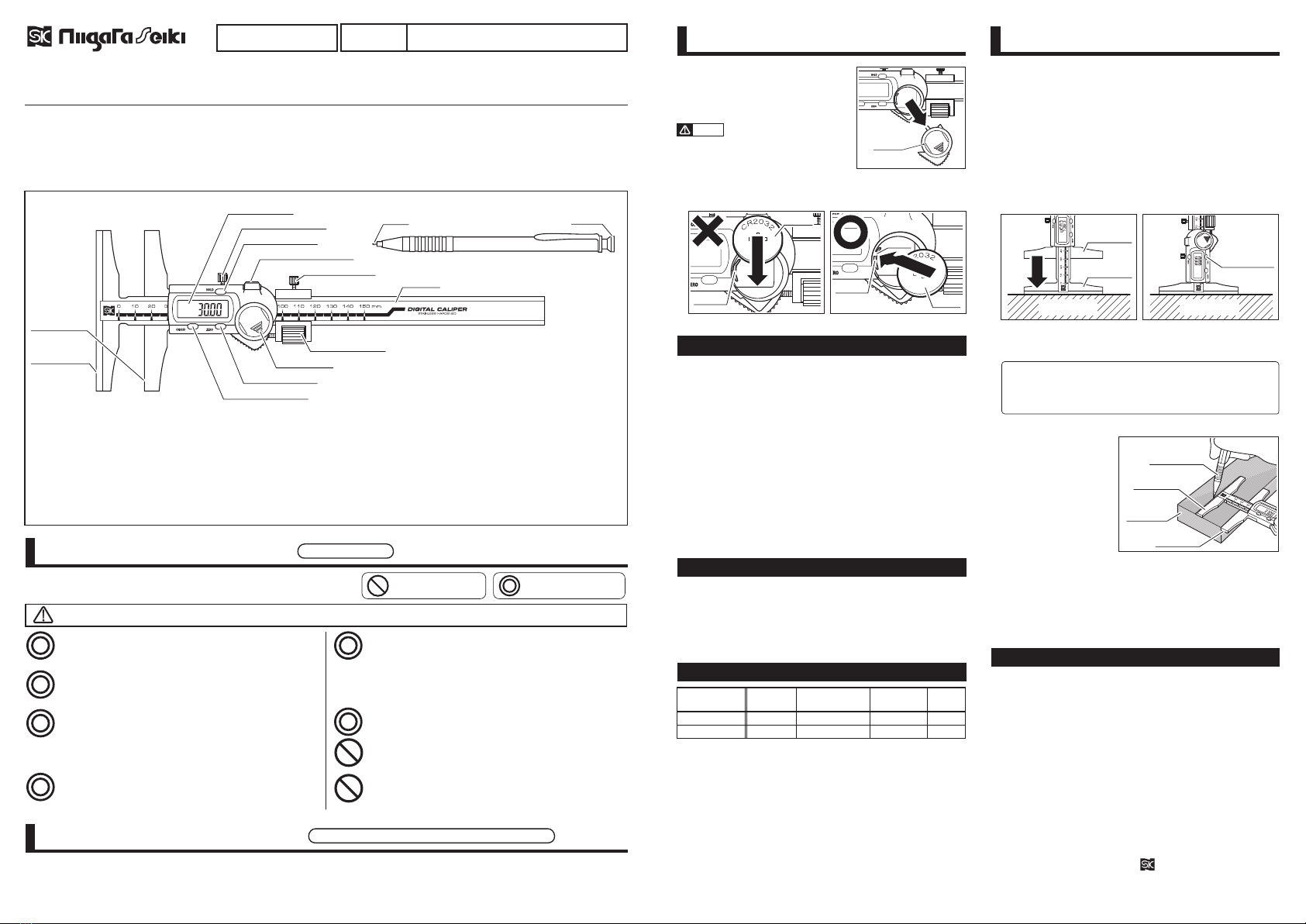

■各部の名称と機能 ③LCD表示部
※イラストはGDCS-150STです。 ⑬針
④止めねじ
⑥出 力 コネクタ
⑫本尺
⑦微動止めねじ
⑨電池蓋
⑤HOLDスイッチ
⑧微動送り車
⑪ON/OFFスイッチ
①本 尺 ベース
⑭キャップ
■デジタルケガキゲージ本体
■ ペ ンシ ル ケガ キ 針（ 当 社 品 番：S C - P ）
②副 尺ベース
⑩ZEROスイッチ
GDCS-150ST/GDCS-300ST
品番
取扱説明書
この 端 面 に 沿 って け が きま す。
この端面をワークの端面に当てます。
測定数値をデジタル表示します。
デジタル液晶部のスライドを固 定しま す。
押すと画面上に"HOLD"と表示され、表示し
ている数値を固定できます。
別売のBluetoothBOXを接続することで、
測定値をパソコンへ出力することができます。
①本尺ベース………
②副尺ベース………
③
LCD 表示部………
④止めねじ…………
⑤HOLDスイッチ…
⑥出力コネクタ……
微 動 送 り時 にこの ねじ を 締 めま す。
微動送り時にここを回して、開き幅の微
調整を行います。
開けて電池をセットします。
押すと画面に"0.00"が表示されます。
電源のON/OFFを行います。
デジタル液晶部のスライドを保持します。
先端超硬チップ付のケガキ針です。
ノックして針 の 出し入 れを 行 いま す。
⑦微動止めねじ………
⑧微動送り車…………
⑨電池蓋………………
⑩
ZERO スイッチ……
⑪
ON/OFF スイッチ…
⑫本尺…………………
⑬針……………………
⑭キャップ……………
使用前の準備
●測定面、摺動面、外観などの汚れや防錆油などを拭き取る
そのまま測定を行うと誤差の原因となります。
●本体と被測定物の温度慣らしを十分に行う
測定器本体と被測定物の間に温度差があると、誤差の原因となりま
す。同じ温度になるよう、温度慣らしは十分に行ってください。
取扱説明書をよく読み、指示に従う。
・取扱説明書に記載された内容以外での使用は、事故の原
因となります。
測定作業にのみ使用する。
・指定用途以外へのご使用は、製品の破損や磨耗、予測で
きない事故の原因となります。
大切に取り扱う。
・ぶつける、落とすなどの衝撃を与えたり、重量物を上に
乗せたりしないでください。精度不良や破損の原因とな
ります。
・商品に傷をつけないでください。
インバータ式蛍光灯などの電界が発生する場所での使用は
避ける。
・ＬＣＤ表示部の数値が誤作動を起こす原因となります。
下記の条件を満たす環境で使用・保管する。
●雨や水、油などがかからない、乾燥した場所
●高温にならない場所
●子どもや、使用者以外が近付かない場所
・上記に反する場所での使用は製品の破損、事故やけがの
原因となります。
ケガキ針先端は尖っているので、扱いに注意する。
・けがの原因となります。
分解・改造を行わない。
・製品の破損や事故の原因となります。修理はお買い上げ
の販売店、または発売元までご連絡ください。
電気ペンなどで書き込まない。
・電気ペンなどで本尺やベースなどに、番号などの書き込
みをしないでください。
安全上のご注意 必ずお守りください
お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお守
りいただくことを右記のように説明しています。
ご使用前に、下記の準備を行ってください
お守りいただかないと『傷害を負う、または物的損害が発生するおそれがある内容』です。
注意
してはいけない内容
『禁止事項』です。
必ず実行していただく
内容『強制事項』です。
製品仕様
修理の際は
使用方法電池のセット・交換
■電源のON/OFF
①電源をONにするには、“ON/OFF”スイッチ を 押 してく だ さ い 。
②電源をOFFにするには、“ON/OFF”スイッ チを 押 してくだ さ い 。
③電源ONの状態から“HOLD”スイッチを押すと数値が固定されます。
■0点合わせ
①止めねじをゆるめ、電源を入れてください。
②
平 ら な 面 に 本 尺 ベ ースを 当 て、副 尺 ベースを 押 し下 げ てくだ さ い。（図1）
③副尺ベースが平らな面に当たった所で“ZERO”スイッチを 押してく
だ さ い 。（ 図 2 ）
LCD表示部に"0.00mm"が表示されると0点合わせが完了です。
■ケガキ作業
① け が き た い 幅 に 本 尺 ベ ース と 副 尺 ベ ースの 間 を 開 き ま す。
②止めねじを締めて幅を固定してください。
③付属のペンシルケガキ針の針が出ていない場合は、キャップを押
して針を出してください。
④ ワ ー クの 端 面 に 副 尺 ベ ース
を当て、ペンシルケガキ針
で 本 尺 ベ ース に 沿 って け が
い て く だ さ い 。（ 図 3 ）
■付属のペンシルケガキ針について
●斜めケガキによるチップ欠落や、破損防止のため、できるだけ垂
直 に 立 て て け が いてく だ さ い 。
●ケ ガ キ（ 線 引 き ）中 は 、４５°以上倒さないでください。
●一度けがいた上から、二度引きしないでください。
◎ 替 針 も 別 売 し て お り ま す 。（ 当 社 品 番 ： S C - P E 5 ）
●最小読取値：0.01mm
●表 示：LCD5桁表示
●オートオフ：約20分
●最大応答速度：右方向へのスライド…1.5m/s
左方向へのスライド…0.75m/s
※右方向、左方向は各部の名称の図を正面にした場合
●使用温度範囲：0℃〜40℃
●保存温度範囲：−10℃〜60℃
●電 源：リチウム電池CR2032×1
●電池寿命：通常使用状態で約2.5年
●付属品：リチウム電池CR2032（テスト用）
●正常に作動しない場合や、不明な点がございましたらお買い上
げの販売店または、発売元までご連絡ください。
●お問い合わせや、ご連絡が無いまま直接発売元に修理品などを
送付されても処理、対応ができない場合がありますのでご了承く
ださい。
使用後のお手入れ・保管方法
トラブルと対応
●測定面・摺動面・外観などの汚れや油などを乾いたウエスで拭
き取り、防錆処理を行う
防錆処理は防錆油を薄く塗るか、防錆袋などに入れてください。
●止めねじをゆるめた状態で保管する
止めねじを締めて固定すると、温度変化による膨張などで無理
な力がかかり、精度不良の原因となります。
●付属のケースに入れ、乾燥した冷暗所に保管する
直射日光や湿気は避け、管理者以外が触れない状態で保管してく
ださい。
●
長期間使用しない場合は電池を製品から取り外した状態で保管する
長期間使用しないで放置すると、電池の液漏れの原因となります。
Ｑ．LCD表示部に何も表示されない。
Ａ．電池の残量が少なくなっている可能性があります。新しい電
池と交換してください。
Ｑ．電源ONの状態でスライドさせてもLCD表示の数字が変わらない。
Ａ．一度電池を取り外し、30秒後に電池をセットし直してください。
Ｑ．スイッ チを 押 して も 何 も 反 応 し な い 。
Ａ．電 池 が 正しくセットされて い るか 確 認してくださ い。
Ｑ．LCD表示部に『MAX』『MIN』『△』などの文字が表示されている。
Ａ．一度電源を切るか、”HOLD”スイッチを 何 回 か 長 押しして 文
字 を消してからご 使 用くださ い。
Ｑ．正しい数値が表示されない。
Ａ．使用環境の湿度が高い可能性があります。本器を乾燥させ、
湿度が低い環境下でご使用ください。
①電池蓋を矢印の向きに外します。
②電池を、必ず（＋）側を表にしてセット
してくだ さ い 。
③電池蓋を元通りに装着してください。
●電池をセットする際は、端子の
折れにご注意ください。
●電池をセットする際に上から強く押し込むと、端子が折れて破
損する場合があります。
●電池をセットする際は、右斜め方向から端子を外側に押すよう
に、本体のツメの下へ入れ込んでください。
電池は必ずCR2032をお使
いください。 電池蓋
外す
ご注意
電池
ツメ
入れ込む
電池
押し込む
下げる
端子
端子
2206I341-K1
※量子化誤差（±1カウント）含まず
0 - 150
0
- 300
品 番 測定範囲
（mm）
最大許容誤差
※
（mm） 本体質量 （g）
GDCS
-
150ST
GDCS
-
300ST
295
360
±0.07
±0.08
ベースの
平行度（mm）
0.07
0.08
（図1）
（図3）
（図2）
平らな面 平らな面
〒955-0055 新潟県三条市塚野目5丁目3番14号
(0256)33-5502
(代)
FAX[phone]
URL http://www.niigataseiki.co.jp
※開き幅の微調整には微動送り車を使うと便利です。止めねじを
ゆるめ、微動止めねじを締めた状態で微動送り車を回して微調
整 を 行 ってくだ さ い 。
※微動送り車は回しすぎると外れますのでご注意ください。

mm
mm
mm
HOLD
ON/OFF
ZERO
mm
●Resolution : 0.01mm
●Display : 5 Digit LCD
●Auto Off : approx. 20 min.
●
Maximum response speed : Slide to Right .....1.5 m/s
Slide to Left .......0.75 m/s
※Left/Right as shown in diagram at top of manual.
●Operating Temperature Range : 0°C~40°C
●Storage Temperature Range : −10°C~60°C
●Power : (1x)CR2032 Lithium Battery
●Battery Life : approx. 2.5 years in normal use.
●Accessory : CR2032 Lithium Battery (for test)
0-150
0-300
Model No.
Measurement
Range (mm)
Maximum permissible
error
※
（mm）
Weight
（g）
GDCS-150ST
GDCS-300ST
295
360
±0.07
±0.08
Base
Parallelism (mm)
0.07
0.08
Slide Base
Scale Base
Slide Base
Workpiece
Scale Base
Pencil Scribe
[ZERO]Button
Thank you for purchasing Niigata Seiki DIGITAL SCRIBING VERNIER CALIPER.
This product is a precision gauge for measuring and accurate scribing from the edge of the workpiece.
●For safe and proper use please read this instruction manual before use and follow the procedures described.
Please keep manual where it is accessible to user for future reference.
●Keep this manual with the instrument if transferred or leased to a third party.
●For inquiries about this product please contact dealer or Niigata Seiki.
■PART IDENTIFICATION
& FUNCTION ③LCD Display
※Model GDCS-150ST shown.
⑬Tip
④Slide Lock Screw
⑥Output Connector
⑫Scale
⑦Fine Adj. Lock
⑨Batt Cover
⑤[HOLD]Button
⑧Fine Adj. Feed
⑪[ON/OFF]Button
①Scale Base
⑭Cap
■Digital Scribing Caliper
■Pencil Scribe (P/N: SC-P)
②Slide Base
⑩[ZERO]Button
GDCS-150ST / GDCS-300ST
Model No.
Instruction Manual
End face used for scribing.
Edge held against workpiece.
Displays digital measurement.
Tighten to prevent the Slide and Display from moving.
When pressed, "HOLD"Icon appears on Display
and measurement will be fixed.
Connect to optional Bluetooth Box to send
measurements to PC.
①Scale Base…………
②Slide Base …………
③LCD Display ………
④Slide Lock Screw …
⑤[HOLD]Button ……
⑥Output Connector …
Tighten to use Fine Adjust Feed.
Turn for precise control of opening
measurement.
Open to access battery.
When pressed, Display will read "0.00"
For turning power ON / OFF.
Supports LCD Display Unit.
Carbide tipped scribe.
Press Cap to extend Tip.
⑦Fine Adj. Lock Screw…
⑧Fine Adj. Feed…………
⑨Battery Cover…………
⑩[ZERO]Button…………
⑪[ON/OFF]Button………
⑫Scale……………………
⑬Tip………………………
⑭Cap ……………………
● Wipe off rust proofing and dirt from measuring surfaces and slide.
・Contamination of surfaces may cause measurement error.
● Allow the Gauge and workpiece time to reach the same temperature.
・ A temperature difference between the workpiece and the gauge may cause
measurement error. Allow time for the temperatures to equilibrate.
Read the manual and follow the directions.
・Use of product other than as described in this manual may
cause accident.
Use only for layout work.
・Use for any purpose other than as intended may damage or
wear the instrument. Improper use may also cause accident.
Handle with Care.
・Do not drop or subject instrument to excessive shock.
Do not place under heavy objects. Improper handling may
cause damage or poor accuracy.
・Do not scratch surface of instrument.
Avoid using in high electric fields, such as near
fluorescent lights or switching power supplies.
・Incorrect value may be displayed on LCD.
Use and store only in environment meeting these
conditions:
●Dry location protected from rain, water, and oils.
●Location that is not excessively hot.
●
Location protected from use by children and unauthorized people.
・Use in places contrary to the above may cause damage to
the product resulting in accident or injury.
Scribe tip is sharp Handle With Care.
・Careless handling may cause injury.
Do not disassemble or modify.
・Disassembly may damage product or cause accident. For
repair, please contact distributor or place of purchase.
Do not write on instrument with electric engraver.
・Do not engrave instrument body or base, such as an ID
number with engraver or electric pen.
SAFETY PRECAUTIONS
To prevent harm to yourself or others, and to prevent damage to property,
always follow the procedures marked by the following symbols.
Please Observe
PREPARATION FOR USE Before using, please follow the steps below:
Indicates risk of personal injury or property damage if not followed.
WARNING:
Denotes a prohibition -
You MUST NOT do
Denotes a requirement -
You MUST do
SPECIFICATION
SERVICE
HOW TO USE
BATTERY
■Using the Scribe
●Keep the Scribe as upright as possible to reduce chipping
and damage to surface from low angle scribing.
●When Scribing, do not tilt the Scribe more than 45°
●Scribe in one clean stroke from top of line, and do not retrace
line once scribed
◎Replacement tips are available separately. (P/N: SC-PE5)
■Scribing
①Open the gauge the distance you want to scribe.
②Tighten the Slide Lock Screw when set to the desired distance.
③If the Scribe Tip is not
extended, press on the
Cap to extend the Tip.
④Place the Slide Base
against the Workpiece,
and scribe along the
Scale Base using the
Pencil Scribe. (Fig. 3)
■Power ON/OFF
①To turn ON, press the [ON/OFF]Button.
②To turn OFF, press the [ON/OFF]Button.
③With power ON, press [HOLD]Button to fix the value on the
display.
■Zero Point Setting
①Turn power ON and loosen the Slide Lock Screw.
②Place the Scale Base on a flat surface, and push the Slide Base
down. (Fig. 1)
③With both Bases flat against surface, press the [ZERO]Button.
(Fig. 2)
When the Display reads "0.00mm", the Zero Point has been set.
●If Instrument is not working properly, or if you have any
questions, please contact distributor or place of purchase.
●Please note, manufacturer is unable to respond to inquires or
provide service directly. Please contact distributor or place of
purchase.
AFTER USE CARE・STORAGE
●After use, wipe off any dirt or oil from measuring
surfaces,sliding surfaces, and exterior using a dry cloth
and perform rust prevention treatment.
For rust prevention, lightly apply anti-rust oil, or place in rust
preventive bag.
●Store with Lock Screws loosened.
If stored with Lock Screws tight, expansion due to temperature
changes may cause excessive force which will cause
inaccuracy.
● Store in the provided case in a cool, dry, and dark location.
Keep out of direct sunlight and moisture, and please keep
secure from unauthorized personnel.
●Remove battery if instrument will not be used for a long
period of time.
Batteries may leak if left in unused instrument for an extended period.
①Slide cover in direction of arrow.
②Insert battery with（＋）side facing out.
③Replace battery cover.
●Use care to avoid damaging
terminals when inserting battery.
●Terminals may be broken if battery is pressed straight down.
●Insert battery at angle, underneath the small hook, as shown.
Use only CR2032 type
battery. Battery
Cover
Remove
Notice
Battery
Hook
Slide In
Battery
Pressed Down
Push
Terminal
Terminal
（Fig.1）
（Fig.3）
（Fig.2）
Flat Surface Flat Surface
DIGITAL SCRIBING VERNIER CALIPER
PRECISION MEASURING TOOLS
TROUBLESHOOTING
Q. Nothing is displayed on LCD.
A. The battery may be running low, please replace battery
with a new one.
Q. With power on, the number on the LCD does not change
as Display Unit is moved.
A. Please reset by removing battery for about 30sec., and
then replacing.
Q. Nothing happens when buttons are pressed.
A. Make sure battery is properly inserted.
Q. The characters “MIN”, “MAX”, or “△” are displayed on LCD.
A. Cycle power, or apply several long presses to [HOLD]
Button. Use as normal once character is off.
Q. The correct value is not displayed.
A. High humidity may cause dampness. Please dry off the
instrument and use only in dry location.
※Not including quantization error (±1 count)
Niigata Seiki Co., Ltd.
5-3-14, Tsukanome, Sanjo, Niigata, Japan, 955-0055
Tel. : [phone] Fax. : [phone]
MAIL [email protected]
URL http://www.niigataseiki.co.jp
※For precise setting of position use the Fine Adjust Carriage by
loosening the Slide Lock Screw, tightening the Fine Adjust Lock
Screw and turning the Fine Adjust Feed until position is set.
※
Please note, Fine Adjust Carriage will come loose if turned too far.
