Niko 1XX-50101 User manual

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM1XX-50101R10013
1XX-50101
Lees de volledige handleiding vóór installatie en ingebruikname.
Referentie Omschrijving P max. I max. U
1XX-50101 Inbouw schakelontvanger met bediening 500W 2,5A 230V
1. BESCHRIJVING
Deze Niko inbouwactuator (schakelontvanger) met bediening is een 1-kanaalsschakelaar voor het schakelen
van verlichting (max. 500W). De schakelontvanger bevat een wisselcontact zodat hij ook een wisselschake-
laar kan vervangen. Het product maakt deel uit van een RF (Radio Frequentie)systeem,io-homecontrol® een
installatietechniek zonder bedrading tussen de bedieningspunten (schakelaars) en de te bedienen actuato-
ren (ontvangers). De overdracht gebeurt door radiogolven tussen de frequenties 868MHz en 870MHz. Tussen
deze frequenties zijn enkel producten toegelaten die niet continu uitzenden, waardoor er geen storing is. Elke
bediening kan een onbeperkt aantal ontvangers tegelijkertijd sturen. Elke ontvanger kan door maximaal 16
bedieningen aangestuurd worden.
2. WETTELIJKE WAARSCHUWINGEN
- De installatie dient te worden uitgevoerd door een erkend installateur en met inachtname van de geldende
voorschriften.
- Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de elektrische
installatie worden gevoegd en dient te worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.
- Bij de installatie dient rekening gehouden te worden met (lijst is niet limitatief):
- de geldende wetten, normen en reglementen;
- de stand van de techniek op het ogenblik van de installatie;
- het feit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te worden binnen het
kader van elke specifieke installatie;
- de regels van goed vakmanschap.
- Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend controleorga-
nisme.
Support België: Support Nederland:
tel. + 32 3 778 90 80 tel. + 31 183 64 06 60
website: http://www.niko.be website: http://www.niko.nl
e-mail: [email protected] e-mail: [email protected]
In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel samen met een duidelijke
omschrijving van uw klacht (manier van gebruik, vastgestelde afwijking…).
3. GARANTIEBEPALINGEN
- Garantietermijn: twee jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van
het goed door de consument. Indien geen factuur voorhanden is, geldt de productiedatum.
- De consument is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren, uiterlijk binnen
de twee maanden na vaststelling.
- In geval van een gebrek aan overeenstemming van het goed heeft de consument recht op een kosteloze
herstelling of vervanging, wat door Niko bepaald wordt.
- Niko is niet verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installatie, oneigenlijk of
onachtzaam gebruik of verkeerde bediening of transformatie van het goed.
- De dwingende bepalingen van de nationale wetgevingen betreffende de verkoop van consumptiegoederen en de
bescherming van de consumenten van de landen waarin Niko rechtstreeks of via zuster/dochtervennootschap-
pen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande
bepalingen.

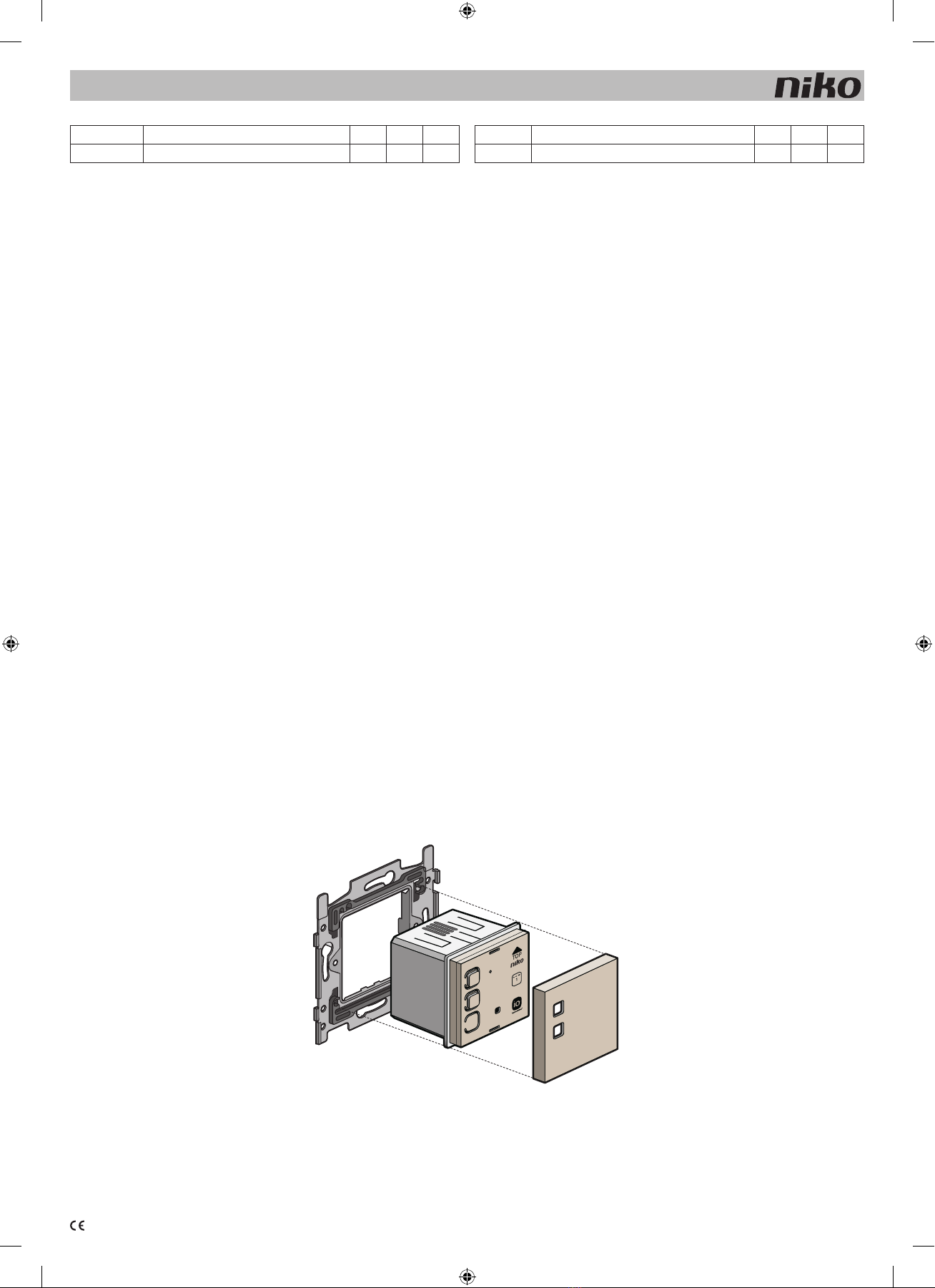

4. INSTALLATIE
Lisez entièrement le mode d’emploi avant toute installation et mise en service.
Référence Description P max. I max. U
1XX-50101 Récepteur de commutation encastré avec commande 500W 2,5A 230V
1. DESCRIPTION
Cet actuateur encastré (récepteur de commutation) Niko avec commande est un interrupteur à 1 canal qui per-
met de commuter l’éclairage (max. 500W). Le récepteur de commutation contient un contact de rupture afin de
pouvoir remplacer également un interrupteur va-et-vient. Ce produit fait partie d’un système RF (radiofréquen-
ce), io-homecontrol®, une technique d’installation sans fils entre les points de commande (interrupteurs) et les
actuateurs à commander (récepteurs). La transmission s’effectue au moyen d’ondes radio entre les fréquences
de 868MHz et 870MHz. Seuls les produits qui n’émettent pas en continu sont admis entre ces fréquences, de
sorte qu’il n’y a pas de perturbations. Chaque commande peut commander un nombre illimité de récepteurs en
même temps. Chaque récepteur peut être commandé par 16 commandes au maximum.
2. PRESCRIPTIONS LEGALES
- L’installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
- Ce mode d’emploi doit être remis à l’utilisateur. Il doit être joint au dossier de l’installation électrique et être
remis à d’éventuels autres propriétaires. Des exemplaires supplémentaires peuvent être obtenus sur le site
web ou auprès du service ‘support Niko’.
- Il y a lieu de tenir compte des points suivants avant l’installation (liste non limitative):
- les lois, normes et réglementations en vigueur;
- l’état de la technique au moment de l’installation;
- ce mode d’emploi qui doit être lu dans le cadre de toute installation spécifique;
- les règles de l’art.
- En cas de doute, vous pouvez appeler le service ‘support Niko’ ou vous adresser à un organisme de contrôle
reconnu.
Support Belgique: Support France:
+ 32 3 778 90 80 + 33 820 20 66 25
site web: http://www.niko.be site web: http://www.niko.fr
e-mail: [email protected] e-mail: [email protected]
En cas de défaut de votre appareil, vous pouvez le retourner à un grossiste Niko agréé, accompagné d’une
description détaillée de votre plainte (manière d’utilisation, divergence constatée…).
3. CONDITIONS DE GARANTIE
- Délai de garantie: 2 ans à partir de la date de livraison. La date de la facture d’achat par le consommateur fait
office de date de livraison. Sans facture disponible, la date de fabrication est seule valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance des produits dans
un délai max. de 2 mois après constatation.
- Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation gratuite ou à un
remplacement gratuit selon l’avis de Niko.
- Niko ne peut être tenu pour responsable pour un défaut ou des dégâts suite à une installation fautive, à une
utilisation contraire ou inadaptée ou à une transformation du produit.
- Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de consommation
et la protection des consommateurs des différents pays où Niko procède à la vente directe ou par entreprises
interposées, filiales, distributeurs, agents ou représentants fixes, prévalent sur les dispositions susmention-
nées.
4. INSTALLATION
PM1XX-50101R10013.indd 1 07-01-2010 14:34:24

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM1XX-50101R10013
1XX-50101
Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchs-anleitung.
Artikelnummer Beschreibung P max. I max. U
1XX-50101 Unterputz-Funkschalter mit Bedienmöglichkeit 500W 2,5A 230V
1. UMSCHREIBUNG
Bei diesem Unterputz-Aktor (Funkschalter) von Niko mit Bedienmöglichkeit handelt es sich um einen 1-Kanal-
Funkschalter für die Beleuchtungsschaltung (max. 500W). Der Funkschalter enthält einen Wechselkontakt, mit
dem ein Wechselschalter ersetzt werden kann. Das Produkt ist Teil des auf RF-Technik (Radiofrequenztechnik)
basierenden io-homecontrol©-Systems, einer drahtlosen Installationstechnik zwischen Bedienungspunk-
ten (Schaltern) und zu schaltenden Aktoren (Empfängern). Die Übertragung der Schaltsignale erfolgt mittels
Funkwellen eines Frequenzbereichs zwischen 868MHz und 870MHz. Auf diesen Frequenzen sind zur Vermei-
dung von Funkstörungen ausschließlich Geräte ohne Dauersendesignal zugelassen. Von jedem Bedienungs-
punkt aus kann eine unbegrenzte Anzahl von Empfängern gleichzeitig angesteuert werden. Jeder einzelne
Empfänger lässt sich dabei von maximal 16 Bedienpunkten ansteuern.
2. GESETZLICHE BESTIMMUNGEN
- Die Installation darf ausschließlich von einem Fachmann des Elektrohandwerks unter Berücksichtigung der
geltenden Vorschriften vorgenommen werden.
- Übergeben Sie dem Benutzer diese Gebrauchsanleitung. Sie ist den Unterlagen der elektrischen Anlage
beizufügen und muss auch eventuellen neuen Besitzern übergeben werden. Zusätzliche Exemplare erhalten
Sie über unsere Website oder unseren Servicedienst.
- Bei der Installation müssen Sie u.a. Folgendes berücksichtigen:
- die geltenden Gesetze, Normen und Vorschriften;
- den Stand der Technik zum Zeitpunkt der Installation;
- diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen werden muss;
- die Regeln fachmännischen Könnens.
- Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte Kontrollstelle
wenden:
Web-site: http://www.niko.be; E-Mail: [email protected];
Hotline Belgien: [phone]
Hotline Moeller Deutschland:
Berlin: [phone] Hamburg: [phone]
Düsseldorf: [phone] Frankfurt a.M.: [phone]
Stuttgart: [phone] München: [phone]
Mail: [e-mail]
Österreich: Moeller Gebäudeautomation UG Schrems 0043-2853-702-0
Hotline Slowakei: [phone] – E-mail: [email protected]
Im Falle eines Defektes an Ihrem Niko-Produkt, können Sie dieses mit einer genauen Fehlerbeschreibung
(Anwendungsproblem, festgestellter Fehler, usw.) an Ihren Moeller- oder Niko-EGH zurückbringen.
3. GARANTIEBESTIMMUNGEN
- Garantiezeitraum: Zwei Jahre ab Lieferdatum.Als Lieferdatum gilt das Rechnungsdatum zu dem der Endkunde
das Produkt gekauft hat. Falls keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
- Der Endkunde ist verpflichtet, Niko über den festgestellten Mangel innerhalb von zwei Monaten zu informie-
ren.
- Im Falle eines Mangels an dem Produkt hat der Endkunde das Recht auf eine kostenlose Reparatur oder Ersatz.
Dies wird von Niko entschieden.
- Niko ist nicht für einen Mangel oder Schaden verantwortlich, der durch unsachgemäße Installation, nicht
bestimmungsgemäßen oder unvorsichtigen Gebrauch oder falsche Bedienung oder Anpassen/Ändern des
Produktes entsteht.
- Die zwingenden Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und
der Schutz des Kunden in den Ländern in denen Niko direkt oder über seine Tochtergesellschaften, Filialen,
Distributoren, Handelsvertretungen oder Vertretern verkauft, haben Vorrang vor den obigen Bestimmungen.
4. INSTALLATION
Read the complete manual before attempting installation and activating the system.
Reference Description P max. I max. U
1XX-50101 Flush mounting switch-receiver with controller 500W 2,5A 230V
1. DESCRIPTION
This Niko flushing-mounting actuator (switch-receiver) with controller is a single-channel switch designed for
switching lights (max. 500W). The switch-receiver is equipped with a make-and-break contact so that it can
also replace a two-way switch. The product is part of an RF (Radio Frequency) system, io-homecontrol® — a
wireless installation technique between the points of operation (switches) and the actuators (receivers). The
transmission occurs via radio waves between 868MHz and 870MHz. Only products which do not continuously
transmit are permitted between these frequencies; this means there is no interference. Each controller can
control an unlimited number of receivers simultaneously. Each receiver can be controlled by a maximum of
16 controllers.
2. LEGAL WARNINGS
- The installation has to be carried out by a qualified person and in compliance with the statutory regulations.
- This user manual has to be handed over to the user. It has to be included in the electrical installation file and
has to be passed on to any new owners. Additional copies are available on the Niko website or via the support
service.
- During installation, the following has to be taken into account (not limited to list below):
- The statutory laws, standards and regulations;
- The state of the art technique at the moment of installation;
- This user manual, which must be read within the scope of each specific installation, only states general
regulations;
- The rules of proper workmanship
- In case of questions, you can consult Niko’s support service or contact a registered control organisation.
Support Belgium: Support UK:
[phone] [phone]
website : http://www.niko.be http://www.nikouk.com
e-mail: [email protected] [email protected]
In case of a defect, you can return your product to a registered Niko wholesaler, together with a clear description
of your complaint (Conditions of use, stated defect…).
3. GUARANTEE PROVISIONS
- Period of guarantee: 2 years from date of delivery. The delivery date is the invoice date of purchase of the
product by the consumer. If there is no invoice, the date of production applies.
- The consumer is obliged to inform Niko in writing about the defect, within two months after stating the
defect.
- In case of a failure to conform, the consumer has the right to a repair or replacement (decided by Niko) free of
charge.
- Niko cannot be held liable for a defect or damage as a result of an incorrect installation, improper or careless
use or wrong usage or transformation of the goods.
- The compulsory regulations of the national legislation concerning the sales of consumer goods and the protection
of the consumers in the countries where Niko sells, directly or via sister or daughter companies, chain stores,
distributors, agents or permanent sales representatives, take priority over the rules and regulations mentioned
above.
4. INSTALLATION
PM1XX-50101R10013.indd 2 07-01-2010 14:34:24

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM1XX-50101R10013
1XX-50101
Enkelpolige aansluiting / Raccordement unipolaire In een wisselschakeling / dans un circuit va-et-vient
Anschluss einpolig / connection single-pole als Wechselschaltung / in a routing circuit
5. BEREIK / PORTEE / REACH / REICHWEITE
100 m Buiten / Exterieur / Exterior / Draußen
30 m Binnen / Interieur / Interior / Innen
brick, concrete wood, plaster walls reinforced concrete enclosure in metal
loss: 20 to 40% loss: 5 to 20% loss: 40 to 90% loss: 90 to 100%

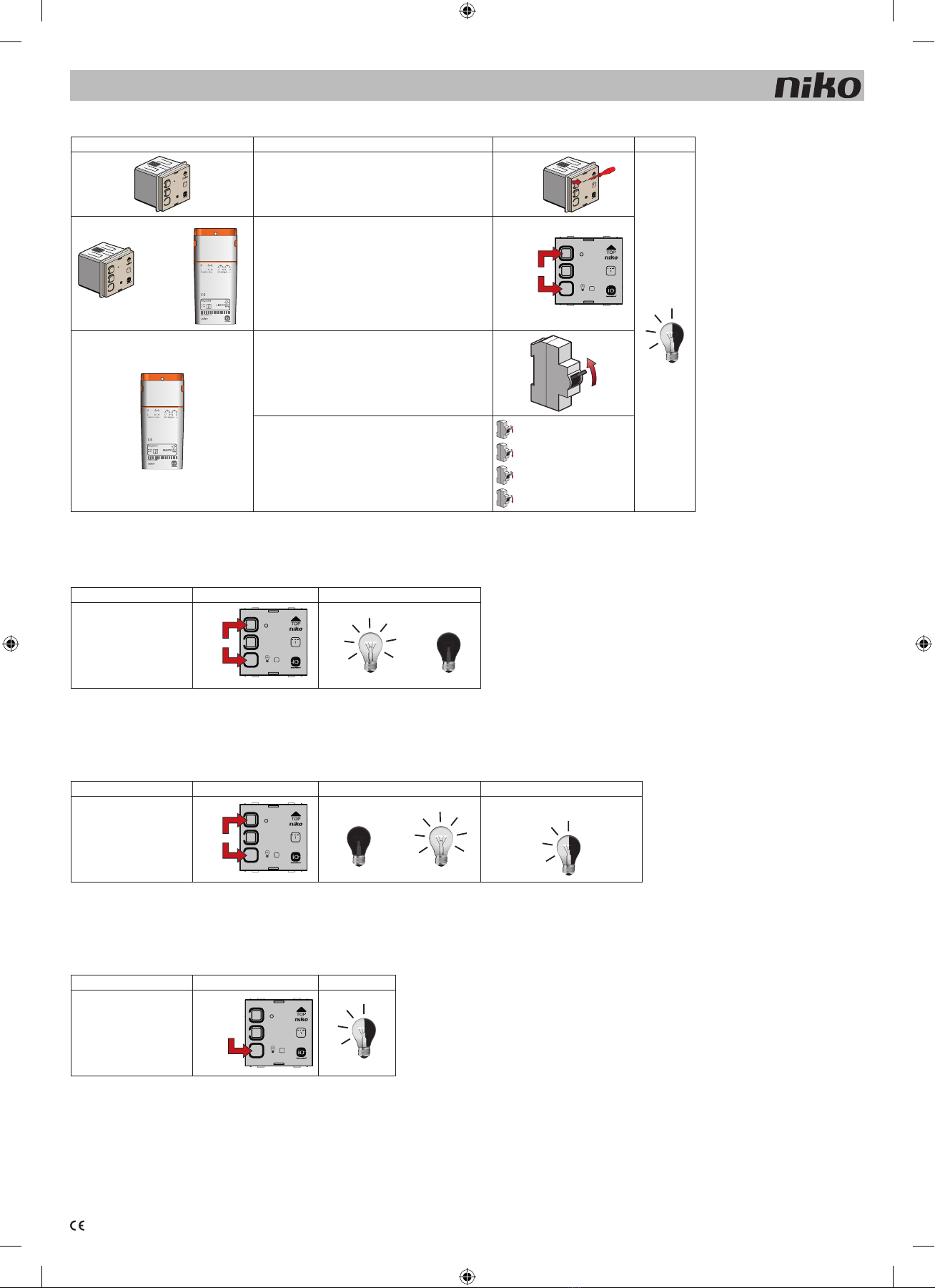

6. PROGRAMMATIE / PROGRAMMATION
1egebruik / première utilisation / erste anwendung / first use
Action Action Feedback
1XX-50101
123 456 789
PROG μ
2ebediening linken / liaison de la deuxième commande / Vernetzung eines zweiten Bedienpunkts / link second controller
1XX-50001
123 456 789
PROG
Configmode Link
Action Feedback Action Feedback
1XX-50101
123 456 789
PROG μ
1” press <2” ➡ 3” ➡
A = 1XX-50101
B = 1XX-5000X
N
L230V~
1’ 1LN
230V~50Hz
Pmax 500W
Max 2.5A
N
L230V~
1’ 1LN
230V~50Hz
Pmax 500W
Max 2.5A
,
ON
A
A
1XX-50001
123 456 789
PROG
B
B
PM1XX-50101R10013.indd 3 07-01-2010 14:34:26

nv Niko sa Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. [phone] — fax [phone] — e-mail: [email protected] — www.niko.be PM1XX-50101R10013
1XX-50101
➥ ➊ Configuratiemode / Mode de configuration/ Konfigurationmodus / Configuration mode
Product Action Feedback
Config mode van 1XX-50101 ontvanger
Mode de configuration du récepteur 1XX-50101
Konfigurationsmodus für Funkschalt-Empfänger 1XX-50101
Configuration mode of 1XX-50101 receiver
press <1”
1”
AND/OR
Reeds gelinkt: Configmode van alle gelinkte ontvangers
Déjà lié: Mode de configuration de tous les récepteurs liés
Bereits vernetzt: Konfigurationsmodus aller vernetzten Empfänger
Already linked: Configuration mode of all linked receivers
press >2”
Eerste gebruik
Première utilisation
Erste anwendung
First use
Reeds gelinkt: Powercycle
Déjà lié: Powercycle
Bereits vernetzt: Powercycle
Already linked: Powercycle
ON: >15”
OFF: >3” - <5”
ON: >5” - <15”
OFF: >3” - < 5”
➥ ➋ AVerbinden/toevoegen van een bediening
Etablir une liaison/Ajouter une commande
Verbinden/Bedienung hinzufügen
Connect/add control
Configmode ACTION FEEDBACK
see ➊ press
<2”
➡ 3” ➡
➥ ➋ B. Verwijder bediening
Supprimer la commande
Bedienung löschen
Remove control
Configmode ACTION FEEDBACK A FEEDBACK B
see ➊ press
>5”
➡ 3” ➡
If only 1 control ➡configmode
1”
➥ ➋ C. Verwijder alle verbindingen
Supprimer tous les liaisons
Alle Verbindungen löschen
Remove all connection
Configmode ACTION FEEDBACK
see ➊ quick
press
5 x <1”
1”
1XX-50101
123 456 789
PROG μ
ON
1XX-50101
123 456 789
PROG μ
1XX-50101
123 456 789
PROG μ
1XX-50101
123 456 789
PROG μ
PM1XX-50101R10013.indd 4 07-01-2010 14:34:27
