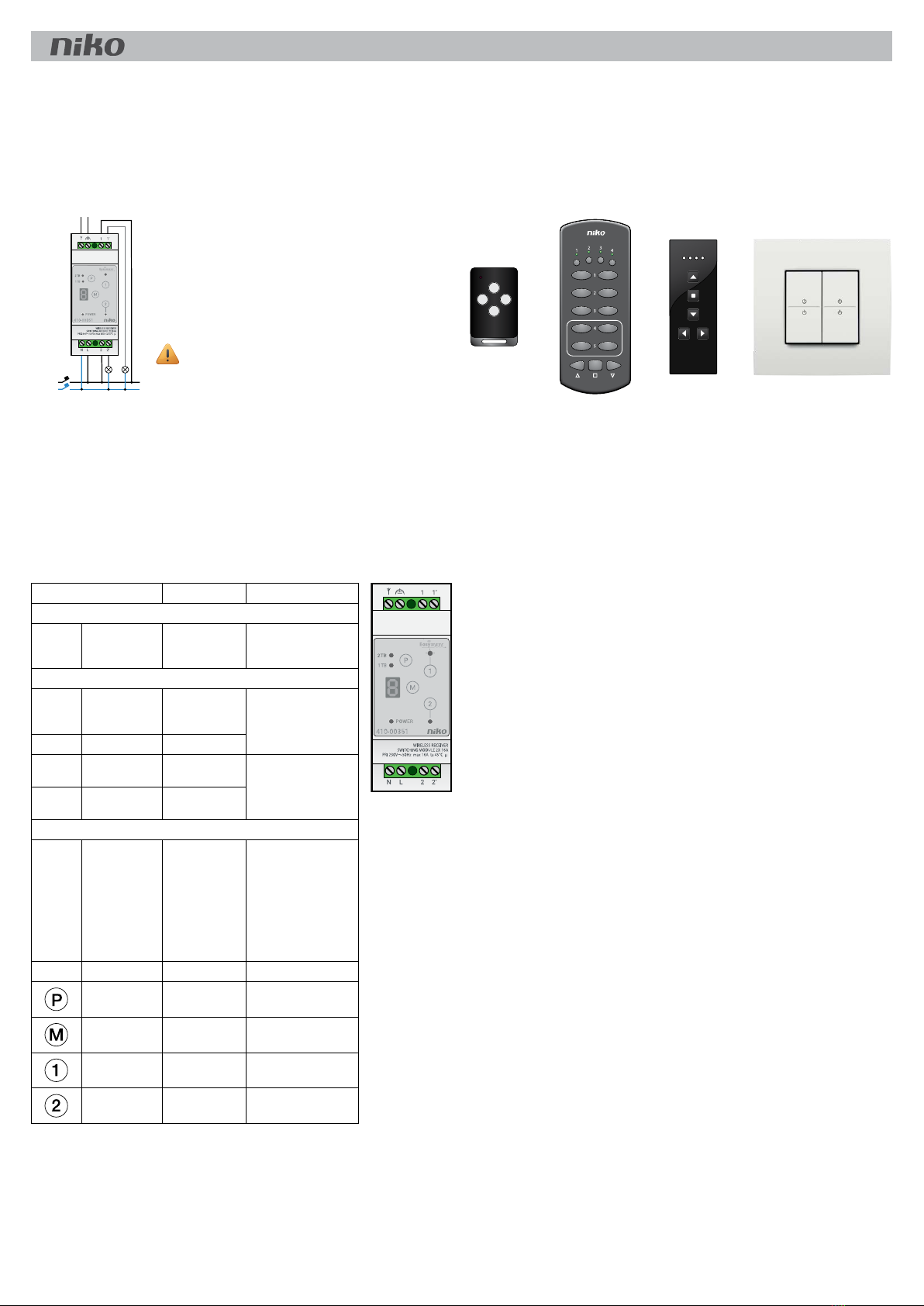

Niko 410-00351 User manual

410-00351
EN PM410-00351R230621
Before installing the device, carefully read this operating manual.
1. DESCRIPTION
410-00351 is a two channel receiver with two potential free contacts. The receiver can be operated in ON/
OFF, PULSE and PUSH BUTTON modes. The ON/OFF mode can also be used with two TIMER functions and a
LOGIC function.
2. INSTALLATION
The device is intended for installation on a standard DIN rail (35 x 7.5 mm).
1. Switch off the power supply.
2. Mount the 410-00351 onto the rail.
3. Connect the cables for the power supply and for the devices in accordance with the connection diagram.
230 V~
L
N
4. Switch on the supply voltage.
5. Program the receiver according to the operating manual.
In unfavourable environmental conditions, the external antenna 410-00359 can be used to improve wireless
reception (to be bought separately).
3. OPERATION AND USE
The device is intended for mounting on a DIN rail in a distribution box or a control cabinet in dry rooms. The
unit may only be used as a wireless receiver for activating electrical devices in accordance with the load table
(see § 5). To be operated with wireless transmitters following the Easywave protocol.
The manufacturer shall not be liable for any damage caused by improper or non-intended use.
3.1. Display
Display Operating status Programming mode
LED GREEN
Power Power Supply voltage is
on, LED is lit
LED RED
2TB 2-button operation LED 2TB flashes
when a wireless
signal is detected
•Displays the selected
operation
•Signals the programming
or delete mode
1TB 1-button operation
1 LED output 1
flashes
Output 1 switched Displays the output se-
lected for programming
2 LED output 2
flashes
Output 2 switched
Digital display
O...L Upon receiving
a programmed
transmission code,
the corresponding
operating mode is
displayed for 2 s.
Displays the selected
operating mode.
Displays the number of
seconds during Timer
programming
Operating Operating status Programming mode
Programming
button
Start programming mode
and select an operation
Mode button Select an operating mode
Channel 1 button Manually switch
output ON/OFF.
Select output 1
Channel 2 button Manually switch
output ON/OFF.
Select output 2
Note:If you change the programming mode, all outputs are switched off and no switching operations are possible.
If you return to operating mode, the outputs remain switched off.
3.2. Operation
3.2.1. 2-BUTTON OPERATION
In a 2-button operation (2TB), the transmitter buttons A and C switch the output ON or start or retrigger the
TIMER functions. The transmitter buttons B or D switch OFF or stop the TIMER function.
Only one transmission button must be programmed in the receiver. The code for the second button is assigned
automatically. See § 4.1 for information about programming a 2-button operation.
Note: If a PULSE or PUSH BUTTON operating mode is programmed in 2-button operation, both buttons will
always perform the same function.
3.2.2. 1-BUTTON OPERATION
In 1-button operation (1TB), each button switches ON and OFF alternately or triggers a PULSE. Each button can
start and retrigger the TIMER and actuate the PUSH BUTTON operating mode. Each button must be individually
programmed in the receiver. There is no automatic assignment. See § 4.1 for information about programming
a 1-button operation.
Note: The LOGIC function cannot be used with 1TB. Therefore, the set-up is ignored in this operating mode.
A
B
C D
05-317
DC
A B
A B
A B
A B
A BC
05-312
A
B
C
K
05-318 410-00002
A
B
C
D
This product must be secured with a miniature circuit breaker (MCB)
of max. 16 A in the electrical cabinet. The MCB rating is limited by
national installation rules.

410-00351
EN PM410-00351R230622
3.3. Operating modes
There are several operating modes available. Below you will find an overview of all operating modes and their function. See § 4.1 for information about programming an operating mode.
Operating
mode
Description 2-button operation (2TB)
transmitter button
1-button operation (1TB)
transmitter button
A B C D A B C D
ON/OFF The output is switched ON and OFF in 1- or 2-button operation
0I/O If the transmitter button is pressed for longer than 1.6 s when using 1TB, all outputs paired with the transmitter will be switched off ON OFF ON OFF ON/
OFF
ON/
OFF
ON/
OFF
ON/
OFF
PULSE When a transmitter button is pressed, the output is activated for the duration of time specified in the operating mode.
Note: This is only possible with in 1-button mode. In 2-button mode, both buttons trigger the same operation
11 s Output is activated for 1.0 seconds ON ON ON ON ON ON
OFF after Timeout
TIMER The length of the switching time is permanently programmed. The output switches ON for the duration of the selected time
The switching time can be retriggered (retrig). Each new keystroke, before the time has expired, starts the switching time again
23 min Switch-off after 3 minutes without shutdown warning ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
37 min Switch-off after 7 minutes with shutdown warning* ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
* The shutdown procedure (!) is indicated as follows. 30 seconds before the end, the output switches OFF 1x briefly and then back ON. 15 seconds before the end, the output switches OFF 2x briefly then back ON. Note:
When using energy-saving lamps, a shutdown warning is not possible and using this function can result in damage to the lamp
TIMER
(programmable)
The length of the switching time can be set for each transmitter or channel
4Indi-
vidual
The length of the switching time can be set by the operator. Each transmitter can have its own switching time.The switching time that has
been set for a transmitter can only be changed by reprogramming. The factory setting is 15 minutes switching time without shutdown warning.
The timer can be retriggered. Switching time min: 1 s max: 16:40 h shutdown warning optional
ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
5Global The length of the switching time can be set by the operator. Each channel can have its own switching time.The programmed switching
time applies to all transmitters of the respective channel (in this operating mode). If the switching time is changed, the changes also affect
transmitters that have already been programmed. The factory setting is 15 minutes switching time without shutdown warning. The timer can
be retriggered. Switching time min: 1s max: 16: 40h shutdown warning optional
ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
PUSH BUTTON The output is active for as long as the transmitter button is held down
6max.
36 s
Switches OFF when the button is released or automatically after 10 or 36 seconds (depending on the type of Easywave switch) ON ON ON ON ON ON ON ON
LOGIC All programmed transmission codes are combined according to an AND / OR logic. (only possible in 2-button operation)
7Logic The Logic operating mode is subordinate to all other operating modes. Therefore, this operating mode does not function when a command is sent from a paired transmitter. ALL other operating modes
must be OFF. If a different operating mode switches ON, LOGIC cannot switch OFF. Switching a different operating mode OFF while LOGIC is ON resets the LOGIC function. However, it can be started again
at any time.
•OR relationship: if one of the programmed transmitters sends an A telegram (ON), the output switches on.
•AND relationship: if all of the programmed transmitters which previously sent an A, sent a B telegram (OFF), the output switches off
4. PROGRAMMING
4.1. Programming a transmitter code
Note: If a previously programmed transmitter is programmed again in the same output, the previous operating
mode is overwritten with the new operating mode. 32 transmission codes can be programmed per output.
Operation Step Operation Button to press Display
2-button
operation
1 Start the programming
mode for 2-button
operation
1x briefly LED 2TB flashes
2 Select the operating mode
(OM). See § 3.3 repeatedly OM number appears on
digital display
3 Select the switching
output. Only one output
can be active at any time.
Change as often as
required
or LED 1 or LED 2 and LED
2TB flash
4 Send the transmission
code
Transmitter button
Tx 1x briefly
LED 2TB and LED of the
selected output light up.
When all the LEDS go out,
the receiver is ready for
operation
1-button
operation
1 Start the programming
mode for 1-button
operation
2x briefly LED 1TB flashes
2 Select the operating mode
(OM). See § 3.3 repeatedly OM number appears on
digital display
3 Select the switching
output. Only one output
can be active at any time.
Change as often as
required
or LED 1 or LED 2 and LED
1TB flash
4 Send the transmission
code
Transmitter button
Tx 1x briefly
LED 1TB and LED of the
selected output flash.
When all the LEDS go out,
the receiver is ready for
operation
4.2. Programming the TIMER
The switching times for operating modes 4 and 5 can be set individually for each output. The switching time
is calculated using the base time measured during programming and the multiplier for the selected operating
mode. The maximum base time is 60 seconds.After this time the measurement will stop automatically and you
will be asked to set the multiplier.
4.2.1. INDIVIDUAL TIMER (4)
The set switching time applies individually to transmitters programmed in this operating mode. The last set
switching time is saved and used when programming a transmitter code.
It is possible to assign different switching times to different transmitters (e.g. transmitter 1: 10 s, transmitter 2:
99 s.). However, this kind of programming will only work if the following programming steps are followed: (see
table). The switching time assigned to a transmitter can only be changed by reprogramming the transmitter.
Step Operation
1 Program the timer (see § 4.2.3)
2 Assign the transmitter to the set timer (see § 4.1)
4.2.2. GLOBAL TIMER (5)
The set switching time applies globally to all transmitters that have been assigned to a channel. The last set
switching time is also used for transmitters that have already been programmed.
4.2.3. PROGRAMMING THE TIMER
Step Operation Button to press Display
1 Start the programming
mode 1x briefly LED 2TB flashes.
2 Select the timer operating
mode (4 or 5) repeatedly OM number appears on digital display
3 Select the switching output.
Only one output can be
active at any time
or LED 1/2 and LED 2TB flashes

410-00351
EN PM410-00351R230623
4 Select the base time > 1,6 s LED 2TB + 1TB flash alternately.
LED 1 or LED 2 lights up.
The display shows the base time used with
multiplier A, C, E, F or H. Mind that the display
can only show one digit. Depending on how
many times a certain digit is displayed, the
base time will increase as per the selected
multiplier. For example, if the digit 1 is shown
for the first time, the base time will equal
1 second. If the same digit appears for the
second time, the base time will amount to 11
seconds. The third time said digit is shown, the
base time will be 21 seconds, etc.
5 Save the base time 1x briefly LED 1 or LED 2 and LED 2TB + 1TB light up.
Display: multipier (A) flashes
Currently selected multiplier is shown
6 Select the multiplier to be
used for the set base time
(see § 4.2.5)
repeatedly LED of the selected output and LED 2TB +
1TB light up
7 Save switching time (=base
time multiplied by the
multiplier)
1x briefly LED 1/2 and LED 2TB + 1TB light up.
Display: multipier (A) flashes
If all red LEDs go out, the receiver is ready for
operation
4.2.4. CONVERSION TABLE OF TIMER
Conversion seconds with multiplier in time (Hr: min: sec)
Multiplier for base time
Seconds Display 1 (A) 10 (C) 100 (E) 1000 (F)
110:00:01 0:00:10 0:01:40 0:16:40
220:00:02 0:00:20 0:03:20 0:33:20
330:00:03 0:00:30 0:05:00 0:50:00
440:00:04 0:00:40 0:06:40 1:06:40
550:00:05 0:00:50 0:08:20 1:23:20
660:00:06 0:01:00 0:10:00 1:40:00
770:00:07 0:01:10 0:11:40 1:56:40
880:00:08 0:01:20 0:13:20 2:13:20
990:00:09 0:01:30 0:15:00 2:30:00
10 00:00:10 0:01:40 0:16:40 2:46:40
11 10:00:11 0:01:50 0:18:20 3:03:20
12 20:00:12 0:02:00 0:20:00 3:20:00
13 30:00:13 0:02:10 0:21:40 3:36:40
14 40:00:14 0:02:20 0:23:20 3:53:20
15 50:00:15 0:02:30 0:25:00 4:10:00
16 60:00:16 0:02:40 0:26:40 4:26:40
17 70:00:17 0:02:50 0:28:20 4:43:20
18 80:00:18 0:03:00 0:30:00 5:00:00
19 90:00:19 0:03:10 0:31:40 5:16:40
20 00:00:20 0:03:20 0:33:20 5:33:20
21 10:00:21 0:03:30 0:35:00 5:50:00
22 20:00:22 0:03:40 0:36:40 6:06:40
23 30:00:23 0:03:50 0:38:20 6:23:20
24 40:00:24 0:04:00 0:40:00 6:40:00
25 50:00:25 0:04:10 0:41:40 6:56:40
26 60:00:26 0:04:20 0:43:20 7:13:20
27 70:00:27 0:04:30 0:45:00 7:30:00
28 80:00:28 0:04:40 0:46:40 7:46:40
29 90:00:29 0:04:50 0:48:20 8:03:20
30 00:00:30 0:05:00 0:50:00 8:20:00
31 10:00:31 0:05:10 0:51:40 8:36:40
32 20:00:32 0:05:20 0:53:20 8:53:20
33 30:00:33 0:05:30 0:55:00 9:10:00
34 40:00:34 0:05:40 0:56:40 9:26:40
35 50:00:35 0:05:50 0:58:20 9:43:20
36 60:00:36 0:06:00 1:00:00 10:00:00
37 70:00:37 0:06:10 1:01:40 10:16:40
38 80:00:38 0:06:20 1:03:20 10:33:20
39 90:00:39 0:06:30 1:05:00 10:50:00
40 00:00:40 0:06:40 1:06:40 11:06:40
41 10:00:41 0:06:50 1:08:20 11:23:20
42 20:00:42 0:07:00 1:10:00 11:40:00
43 30:00:43 0:07:10 1:11:40 11:56:40
44 40:00:44 0:07:20 1:13:20 12:13:20
45 50:00:45 0:07:30 1:15:00 12:30:00
46 60:00:46 0:07:40 1:16:40 12:46:40
47 70:00:47 0:07:50 1:18:20 13:03:20
48 80:00:48 0:08:00 1:20:00 13:20:00
49 90:00:49 0:08:10 1:21:40 13:36:40
50 00:00:50 0:08:20 1:23:20 13:53:20
51 10:00:51 0:08:30 1:25:00 14:10:00
52 20:00:52 0:08:40 1:26:40 14:26:40
53 30:00:53 0:08:50 1:28:20 14:43:20
54 40:00:54 0:09:00 1:30:00 15:00:00
55 50:00:55 0:09:10 1:31:40 15:16:40
56 60:00:56 0:09:20 1:33:20 15:33:20
57 70:00:57 0:09:30 1:35:00 15:50:00
58 80:00:58 0:09:40 1:36:40 16:06:40
59 90:00:59 0:09:50 1:38:20 16:23:20
60 00:01:00 0:10:00 1:40:00 16:40:00
4.2.5. MULTIPLIER OVERVIEW
Multiplier to be used for the set base time.
Multipier
A1 x seconds
C10 x seconds
E100 x seconds
F1000 x seconds
H100! x seconds with shutdown warning

410-00351
EN PM410-00351R230624
4.3. Deleting the transmitter
In delete mode, individual transmitters can be deleted from the memory of an output.
If a transmitter is programmed in several outputs, it must be deleted individually from each output as neces-
sary. If an attempt is made to delete a transmitter that is not programmed into the selected output, the LEDS
flash quickly and the receiver remains in delete mode.
Step Operation Button to press Display
1 Start the programming mode
1x briefly or
2x briefly
LED 2TB flashes
LED 1TB flashes
2 Select operating mode L
(delete mode) repeatedly L
3 Select output.
Only one output can be selected.
Output can be changed as often
as required
or LED 1 or LED 2 and LED
xTB flash.
4 Start the delete mode
(If you want to cancel 1x P < 1.6 s) until (> 1.6 s) LED output and 2TB and 1TB
flash quickly
5 Send the transmission code to
delete the transmitter from the
selected output
Transmitter button
Tx 1x briefly
LED output and 2TB and 1TB
light up.
When all the LEDs go out, the
receiver is ready for operation
4.4. Resetting an output
A separate reset can be carried out for each output.
All programmed transmitters are deleted and all switching times for the respective output are reset.
Step Operation Button to press Display
1 Start the programming mode 1x briefly or
2x briefly
LED 2TB flashes
LED 1TB flashes
2 Select operating mode L (delete
mode) repeatedly L
3 Select output.
Only one output can be selected.
Output can be changed as often as
required
or LED 1/2 and LED xTB flash
4 Start the delete mode
(If you want to cancel 1x P < 1.6 s) until (> 1.6 s) LED output and 2TB and 1TB
flash quickly
5 Send the transmission code to
delete all transmission codes from
the selected output and to reset
the TIMER
until (> 1.6 s) LED output and 2TB and 1TB
light up.
When all the LEDs go out, the
receiver is ready for operation
4.5. Resetting to factory settings
If you reset to factory settings, all settings of all outputs will be reset to the factory settings. All programmed
transmitters are deleted and all switching times are reset to the initial value.
Buttons to press Display
Start factory reset Press and hold + press +
simultaneously using 3 fingers
shows for 4 s.
If the display is off, the
receiver is ready for operation
5. SPECIFICATIONS
Frequency 868.30 MHz
Modulation FSK
Protocol Easywave
Power supply 230 V AC 50 Hz
Circuit breaker maximum MCB rating 16 A*
Output 2 potential-free contacts max. 16 A / 230 V ~ (normally open)
Power consumption 0.4 W standby
max. 1.2 W without load
Connected load see § 6
Operating temperature -20 °C to +45 °C
Dimensions (W/L/H) 34.5 / 89.6 / 62.8 mm
Weight 108 g
* The MCB rating is limited by national installation rules.
6. LOAD TABLE
Load type max. load
Capacitive load
Dimmable LED lamps 2A / 400 VA
Ohmic load
Incandescent lamps, 230 V
halogen lamps etc.
16 A / 3,680 VA
Inductive load
Halogen lamps with wound
transformers (transformer at
least 85 % loaded)
3 A / 690 VA
Non- or serial-compensated
fluorescent lamps with fer-
romagnetic ballasts
3 A / 690 VA
Parallel-compensated
fluorescent lamps with fer-
romagnetic ballasts
3 A / 720 VA
Electronic ballast capacity
Electronic ballasts, electronic
transformers, etc.
4 A / 920 VA
EN Warnings regarding installation
The installation of products that will permanently be part of the electrical installation and which include dangerous
voltages, should be carried out by a qualified installer and in accordance with the applicable regulations. This
user manual must be presented to the user. It should be included in the electrical installation file and it should be
passed on to any new owners.Additional copies are available on the Niko website or via Niko customer services.
EN CE marking
This product complies with all of the relevant European guidelines and regulations. For radio equipment Niko llc
declares that the radio equipment in this manual conforms with the 2014/53/EU directive.The full text of the EU
declaration of conformity is available at www.niko.e<u under the product reference, if applicable.
EN Environment
This product and/or the batteries provided cannot be disposed of in non-recyclable waste. Take your discarded
product to a recognised collection point. Just like producers and importers, you too play an important role in
the promotion of sorting, recycling and reuse of discarded electrical and electronic equipment. To finance the
rubbish collection and waste treatment, the government levies recycling charges in certain cases (included in
the price of this product).
Support & contact
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgium
www.niko.eu
EN [phone] [email protected]

NL PM410-00351R230625
410-00351
Gelieve deze gebruikshandleiding zorgvuldig te lezen alvorens het toestel te installeren.
1. BESCHRIJVING
De 410-00351 is een 2-kanaals ontvanger met twee potentiaalvrije contacten.De ontvanger kan bediend worden in
AAN/UIT-, PULS- en DRUKKNOP-modus.DeAAN/UIT-modus heeft ook twee TIMER-functies en een LOGIC-functie.

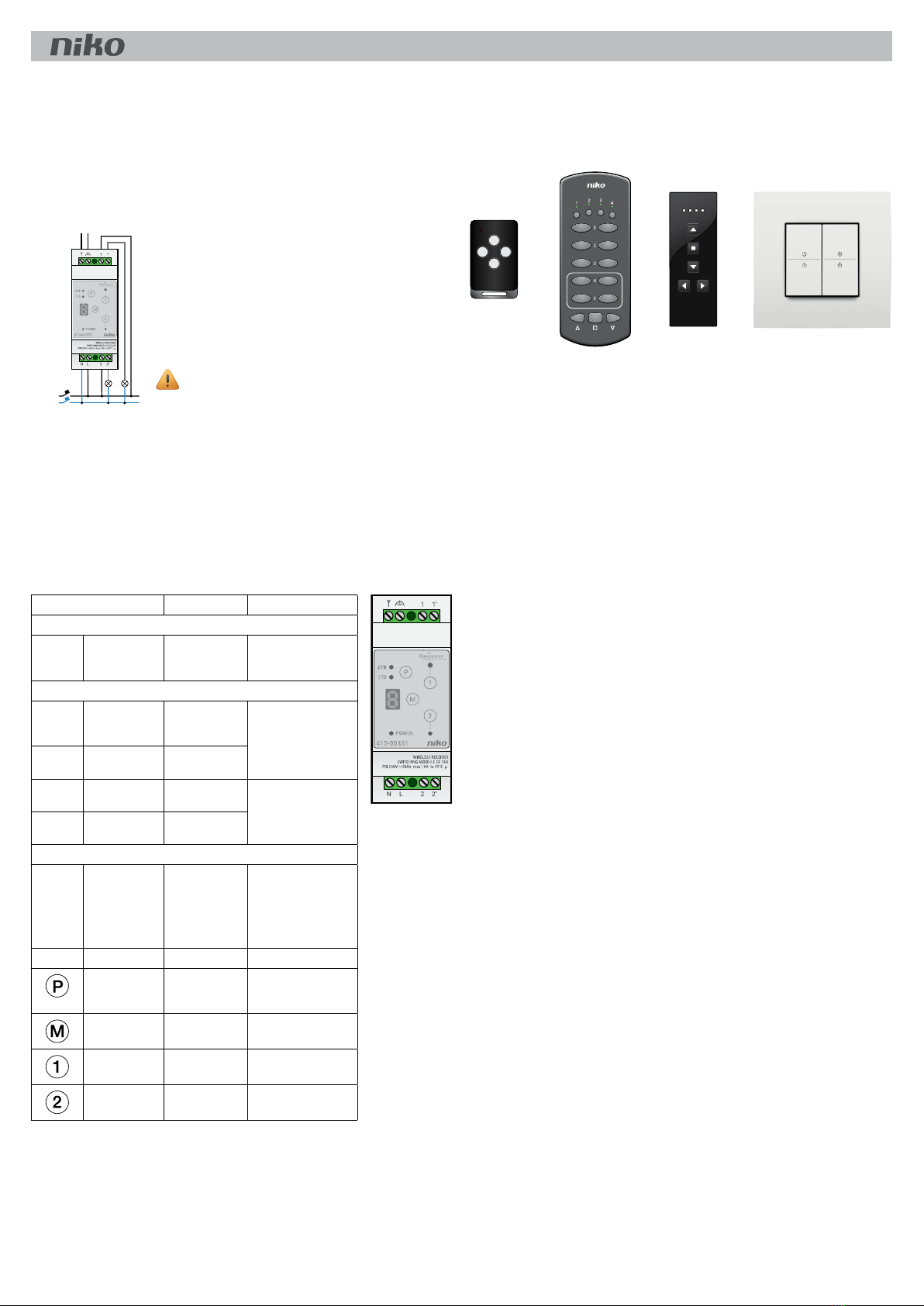

2. INSTALLATIE
Het toestel is bedoeld voor installatie op een standaard DIN-rail (35 x 7,5 mm).
1. Schakel de voeding uit.
2. Monteer de 410-00351 op de rail.
3. Sluit de kabels voor de voeding en voor de toestellen aan volgens het aansluitschema.
230 V~
L
N
4. Schakel de voeding in.
5. Programmeer de ontvanger in overeenstemming met de gebruikshandleiding.
Bij ongunstige omgevingsomstandigheden kan de externe antenne 410-00359 gebruikt worden om de draadloze
ontvangst te verbeteren (apart verkrijgbaar).
3. WERKING EN GEBRUIK
Het toestel is bestemd voor montage op een DIN-rail in een verdeel- of schakelkast in droge ruimten. De unit mag
enkel gebruikt worden als draadloze ontvanger voor het inschakelen van elektrische toestellen in overeenstemming
met de belastingstabel (zie § 5). Te gebruiken met draadloze zenders volgens het Easywave-protocol.
De fabrikant kan niet aansprakelijk gesteld worden voor schade veroorzaakt door onjuist of ongeschikt gebruik.
3.1. Display
Display Werkingsstatus Programmeermodus
led GROEN
Stroom Stroom De voeding is
ingeschakeld, de
led brandt
led ROOD
2TB 2-knopsbediening LED 2TB knippert
bij detectie van een
draadloos signaal
•Toont de gekozen
werking
•Geeft de programmeer-
of verwijdermodus aan
1TB 1-knopsbediening
1 led van uitgang 1
knippert
Uitgang 1
geschakeld
Toont de gekozen uitgang
voor programmering
2 led uitgang 2
knippert
Uitgang 2
geschakeld
Digitale display
O...L Bij het ontvangen
van een gepro-
grammeerde
transmissiecode
wordt de over-
eenstemmende
bedieningsmodus
gedurende 2 sec.
getoond
Toont de gekozen bedien-
ingsmodus.
Toont het aantal seconden
bij het programmeren van
de timer
Werking Werkingsstatus Programmeermodus
Programmeerknop Start de programmeermo-
dus en kies een werking
Modusknop Kies een bedieningsmodus
Knop kanaal 1 Schakel uitgang
manueel AAN/UIT
Kies uitgang 1
Knop kanaal 2 Schakel uitgang
manueel AAN/UIT
Kies uitgang 2
Opmerking: Wanneer u de programmeermodus wijzigt, dan worden alle uitgangen uitgeschakeld en zijn geen
schakelingen mogelijk. Keert u terug naar de bedieningsmodus, dan blijven de uitgangen uitgeschakeld.
3.2. Werking
3.2.1. 2-KNOPSBEDIENING
Bij 2-knopsbediening (2TB) schakelen zenderknoppen A en C de uitgang AAN of starten of hertriggeren ze de
TIMER-functies. De zenderknoppen B of D schakelen de TIMER-functie UIT of beëindigen ze.
In de ontvanger moet slechts één zenderknop worden geprogrammeerd. De code voor de tweede knop wordt
automatisch toegewezen. Zie § 4.1 voor informatie over het programmeren van een 2-knopsbediening.
Opmerking: Bij instellen van een PULS- of DRUKKNOP-bedieningsmodus bij 2-knopsbediening zullen beide
knoppen steeds dezelfde functie vervullen.
3.2.2. 1-KNOPSBEDIENING
Bij 1-knopsbediening (1TB) schakelt elke knop afwisselend AAN en UIT of triggert een PULS. Elke knop kan de
TIMER starten en hertriggeren de TIMER en de DRUKKNOP-bedieningsmodus inschakelen.Elke knop moet apart
geprogrammeerd worden in de ontvanger. Er gebeurt geen automatische toewijzing. Zie § 4.1 voor informatie
over het programmeren van een 1-knopsbediening.
Opmerking: de LOGIC-functie kan niet gebruikt worden in 1TB. Daarom wordt het instellen genegeerd in deze
bedieningsmodus.
A
B
C D
05-317
DC
A B
A B
A B
A B
A BC
05-312
A
B
C
K
05-318 410-00002
A
B
C
D
Dit product moet worden afgezekerd met een vermogenschakelaar
van max. 16 A in de zekeringkast. De nominale waarde van de
vermogenschakelaar wordt beperkt door de nationale regelgeving
voor installaties.

NL PM410-00351R230626
410-00351
3.3. Bedieningsmodi
Er zijn verschillende bedieningsmodi beschikbaar. Hieronder vindt u een overzicht van alle bedieningsmodi en hun functie. Zie § 4.1 voor informatie over het programmeren van een bedieningsmodus.
Bedien-
ingsmodus
Beschrijving 2-knopsbediening (2TB)
Zenderknop
1-knopsbediening (1TB)
Zenderknop
A B C D A B C D
AAN/UIT De uitgang wordt AAN en UIT geschakeld bij 1- of 2-knopsbediening
0I/O Als de zenderknop langer dan 1,6 sec wordt ingedrukt bij 1TB, dan worden alle uitgangen die gekoppeld zijn met de zender, uitgeschakeld AAN UIT AAN UIT AAN/
UIT
AAN/
UIT
AAN/
UIT
AAN/
UIT
PULS Wordt een zenderknop ingeduwd, dan wordt de uitgang ingeschakeld gedurende de tijdspanne ingesteld in de bedieningsmodus.
Opmerking: dit is enkel mogelijk bij 1-knopsbediening. Bij 2-knopsbediening triggeren beide knoppen dezelfde werking
11 sec Uitgang wordt 1,0 sec geactiveerd AAN AAN AAN AAN AAN AAN
UIT na time-out
TIMER De duur van de schakeltijd is permanent geprogrammeerd. De uitgang schakelt AAN voor de ingestelde tijdsduur.
De schakeltijd kan opnieuw getriggerd worden (retrig). Als de knop opnieuw ingedrukt wordt alvorens de tijd verstreken is, start de schakeltijd opnieuw
23 min Uitschakelen na 3 minuten, zonder uitschakelwaarschuwing AAN/
retrig
UIT AAN/
retrig
UIT AAN/
retrig
AAN/
retrig
AAN/
retrig
AAN/
retrig
37 min Uitschakelen na 7 minuten, met uitschakelwaarschuwing* AAN/
retrig
UIT AAN/
retrig
UIT AAN/
retrig
AAN/
retrig
AAN/
retrig
AAN/
retrig
* Het uitschakelen (!) verloopt als volgt: 30 seconden voor het einde schakelt de uitgang 1x kort UIT en dan weer AAN. 15 seconden voor het einde schakelt de uitgang 2x kort uit en dan weer AAN. Opmerking: bij gebruik
van spaarlampen is een uitschakelwaarschuwing niet mogelijk. Het gebruik van deze functie kan dan schade berokkenen aan de lamp
TIMER
(programmeer-
baar)
De schakeltijd kan ingesteld worden voor elke zender of elk kanaal
4Indivi-
dueel
De schakeltijd kan ingesteld worden door de gebruiker. Elke zender kan een aparte schakeltijd hebben. De ingestelde schakeltijd van een
zender kan enkel gewijzigd worden door te herprogrammeren. De fabrieksinstelling is 15 minuten schakeltijd zonder uitschakelwaarschuwing.
De timer kan opnieuw getriggerd worden. Schakeltijd min: 1 s max: 16:40 u uitschakelwaarschuwing optioneel
AAN/
retrig
UIT AAN/
retrig
UIT AAN/
retrig
AAN/
retrig
AAN/
retrig
AAN/
retrig
5
Globaal De schakeltijd kan ingesteld worden door de gebruiker. Elk kanaal kan een aparte schakeltijd hebben. De geprogrammeerde schakeltijd geldt
voor alle zenders van dat kanaal (in deze bedieningsmodus). Aals de schakeltijd gewijzigd wordt, dan geldt de wijziging ook voor zenders die
reeds geprogrammeerd zijn. De fabrieksinstelling is 15 minuten schakeltijd zonder uitschakelwaarschuwing. De timer kan opnieuw getriggerd
worden. Schakeltijd min: 1 s max: 16:40 u uitschakelwaarschuwing optioneel
AAN/
retrig
UIT AAN/
retrig
UIT AAN/
retrig
AAN/
retrig
AAN/
retrig
AAN/
retrig
DRUKKNOP De uitgang is actief zolang de zenderknop wordt ingedrukt
6max.
36
sec
Schakelt UIT wanneer de knop wordt losgelaten, of automatisch na 10 of 36 seconden (afhankelijk van het type Easywave-schakelaar) AAN AAN AAN AAN AAN AAN AAN AAN
LOGIC Alle geprogrammeerde transmissiecodes worden gecombineerd volgens een EN/OF-logica (enkel mogelijk bij 2-knopsbediening)
7Logic De LOGIC-gebruiksmodus is ondergeschikt aan alle andere bedieningsmodi. Daarom functioneert deze modus niet wanneer een commando wordt verzonden vanaf een gekoppelde zender. Alle andere
bedieningsmodi moeten UIT staan. Indien een andere bedieningsmodus AAN schakelt, dan kan de LOGIC-functie niet UIT schakelen. Bij UIT schakelen van een andere bedieningsmodus met de LOGIC AAN
wordt de LOGIC-functie gereset. Ze kan weliswaar op elk moment worden herstart.
•OF-relatie: wanneer een van de geprogrammeerde zenders een A-telegram verstuurt (AAN), dan schakelt de uitgang aan.
•EN-relatie: wanneer alle geprogrammeerde zenders die eerder een A verzonden nu een B-telegram versturen (UIT), dan schakelt de uitgang uit
4. PROGRAMMEREN
4.1. Een transmissiecode programmeren
Opmerking: als je een eerder geprogrammeerde zender opnieuw programmeert voor dezelfde uitgang, dan
wordt de eerdere bedieningsmodus overschreven met de nieuwe bedieningsmodus. Per uitgang kunnen 32
transmissiecodes geprogrammeerd worden.
Werking Stap Handeling Knop om in te
drukken
Display
2-knopsbedi-
ening
1 Start de programmeermo-
dus voor 2-knopsbediening 1x kort LED 2TB knippert
2 Kies de bedieningsmodus
(BM). Zie § 3.3 herhaaldelijk Het BM-cijfer verschijnt op
de digitale display
3 Kies de schakeluitgang. Er
kan slechts één uitgang
tegelijk actief zijn. Wijzig zo
vaak als nodig
of LED 1 of LED 2 en LED
2TB knipperen
4 Verzend de transmissie-
code
Zenderknop
Tx 1x kort
LED 2TB en de led van
de gekozen uitgang gaan
branden.
Zodra alle leds gedoofd
zijn, is de ontvanger
gebruiksklaar
1-knopsbedi-
ening
1 Start de programmeermo-
dus voor 1-knopsbediening 2x kort LED 1TB knippert
2 Kies de bedieningsmodus
(BM). Zie § 3.3 herhaaldelijk Het BM-cijfer verschijnt op
de digitale display
3 Kies de schakeluitgang. Er
kan slechts één uitgang
tegelijk actief zijn. Wijzig zo
vaak als nodig
of LED 1 of LED 2 en LED
1TB knipperen
4 Verzend de transmissie-
code
Zenderknop
Tx 1x kort
LED 1TB en de led van de
gekozen uitgang knipperen.
Zodra alle leds gedoofd
zijn, is de ontvanger
gebruiksklaar
4.2. De TIMER programmeren
De schakeltijden voor bedieningsmodi 4 en 5 kunnen individueel ingesteld worden voor elke uitgang.De schakeltijd
wordt berekend volgens de basistijd gemeten tijdens het programmeren en de vermenigvuldiger voor de gekozen
bedieningsmodus. De maximale basistijd bedraagt 60 seconden. Na die tijd stopt het meten automatisch en zal
je gevraagd worden de vermenigvuldiger in te stellen.
4.2.1. INDIVIDUELE TIMER (4)
De ingestelde schakeltijd geldt afzonderlijk voor alle zenders geprogrammeerd in deze bedieningsmodus. De laatst
ingestelde schakeltijd wordt bewaard en gebruikt bij het programmeren van een transmissiecode.
Het is mogelijk om verschillende schakeltijd toe te wijzen aan verschillende zenders (bv. zender 1:10 sec, zender
2: 99 sec). Op die manier programmeren kan enkel indien de volgende stappen worden gevolgd: (zie tabel). De
schakeltijd van een zender kan enkel gewijzigd worden door de zender te herprogrammeren.
Stap Handeling
1 Programmeer de timer (zie § 4.2.3)
2 Wijs de zender toe aan de ingestelde timer (zie § 4.1)
4.2.2. ALGEMENE TIMER (5)
De ingestelde schakeltijd geldt voor alle zenders toegewezen aan een kanaal. De laatst ingestelde schakeltijd
wordt ook gebruikt voor zenders die reeds zijn geprogrammeerd.
4.2.3. DE TIMER PROGRAMMEREN
Stap Handeling Knop om in te
drukken
Display
1 Start de programmeer-
modus 1x kort LED 2TB knippert.
2 Kies de bedieningsmodus
van de timer (4 of 5) herhaaldelijk Het BM-cijfer verschijnt op de digitale display
3 Kies de schakeluitgang.
Er kan slechts één uitgang
tegelijk actief zijn.
of LED 1/2 en LED 2TB knipperen

NL PM410-00351R230627
410-00351
4 Kies de basistijd > 1,6 sec LED 2TB + 1TB knipperen afwisselend.
LED 1 of LED 2 gaat branden.
Het display toont de basistijd bij gebruik van
vermenigvuldiger A, C, E, F of H. Houd er
rekening mee dat het display slechts één cijfer
kan weergeven. Afhankelijk van het aantal keer
dat een bepaald cijfer getoond wordt, neemt
de basistijd toe volgens de geselecteerde
vermenigvuldiger. Als het cijfer 1 voor het eerst
getoond wordt, zal de basistijd gelijk zijn aan
1 seconde. Als hetzelfde cijfer voor de tweede
keer verschijnt, zal de basistijd gelijk zijn aan
11 seconden. Verschijnt het cijfer voor de
derde keer, dan zal de basistijd gelijk zijn aan
21 seconden, enz.
5 De basistijd bewaren 1x kort LED 1 of LED 2 en LED 2TB + 1TB gaan
branden.
Display: vermenigvuldiger (A) knippert
De momenteel gekozen vermenigvuldiger
verschijnt
6 Kies de te gebruiken
vermenigvuldiger voor de
ingestelde basistijd (zie
§ 4.2.5)
herhaaldelijk led van de gekozen uitgang en LED 2TB + 1TB
gaan branden
7 Bewaar de schakeltijd
(= basistijd maal de
vermenigvuldiger)
1x kort LED 1/2 en LED 2 TB + 1 TB gaan branden.
Display: vermenigvuldiger (A) knippert
Wanneer alle leds gedoofd zijn, is de ontvanger
gebruiksklaar
4.2.4. OMZETTINGSTABEL VAN TIMER
Omzetting van de seconden maal de vermenigvuldiger in tijd (u:mm:ss)
Vermenigvuldiger voor de basistijd
Seconden Display 1 (A) 10 (C) 100 (E) 1000 (F)
110:00:01 0:00:10 0:01:40 0:16:40
220:00:02 0:00:20 0:03:20 0:33:20
330:00:03 0:00:30 0:05:00 0:50:00
440:00:04 0:00:40 0:06:40 1:06:40
550:00:05 0:00:50 0:08:20 1:23:20
660:00:06 0:01:00 0:10:00 1:40:00
770:00:07 0:01:10 0:11:40 1:56:40
880:00:08 0:01:20 0:13:20 2:13:20
990:00:09 0:01:30 0:15:00 2:30:00
10 00:00:10 0:01:40 0:16:40 2:46:40
11 10:00:11 0:01:50 0:18:20 3:03:20
12 20:00:12 0:02:00 0:20:00 3:20:00
13 30:00:13 0:02:10 0:21:40 3:36:40
14 40:00:14 0:02:20 0:23:20 3:53:20
15 50:00:15 0:02:30 0:25:00 4:10:00
16 60:00:16 0:02:40 0:26:40 4:26:40
17 70:00:17 0:02:50 0:28:20 4:43:20
18 80:00:18 0:03:00 0:30:00 5:00:00
19 90:00:19 0:03:10 0:31:40 5:16:40
20 00:00:20 0:03:20 0:33:20 5:33:20
21 10:00:21 0:03:30 0:35:00 5:50:00
22 20:00:22 0:03:40 0:36:40 6:06:40
23 30:00:23 0:03:50 0:38:20 6:23:20
24 40:00:24 0:04:00 0:40:00 6:40:00
25 50:00:25 0:04:10 0:41:40 6:56:40
26 60:00:26 0:04:20 0:43:20 7:13:20
27 70:00:27 0:04:30 0:45:00 7:30:00
28 80:00:28 0:04:40 0:46:40 7:46:40
29 90:00:29 0:04:50 0:48:20 8:03:20
30 00:00:30 0:05:00 0:50:00 8:20:00
31 10:00:31 0:05:10 0:51:40 8:36:40
32 20:00:32 0:05:20 0:53:20 8:53:20
33 30:00:33 0:05:30 0:55:00 9:10:00
34 40:00:34 0:05:40 0:56:40 9:26:40
35 50:00:35 0:05:50 0:58:20 9:43:20
36 60:00:36 0:06:00 1:00:00 10:00:00
37 70:00:37 0:06:10 1:01:40 10:16:40
38 80:00:38 0:06:20 1:03:20 10:33:20
39 90:00:39 0:06:30 1:05:00 10:50:00
40 00:00:40 0:06:40 1:06:40 11:06:40
41 10:00:41 0:06:50 1:08:20 11:23:20
42 20:00:42 0:07:00 1:10:00 11:40:00
43 30:00:43 0:07:10 1:11:40 11:56:40
44 40:00:44 0:07:20 1:13:20 12:13:20
45 50:00:45 0:07:30 1:15:00 12:30:00
46 60:00:46 0:07:40 1:16:40 12:46:40
47 70:00:47 0:07:50 1:18:20 13:03:20
48 80:00:48 0:08:00 1:20:00 13:20:00
49 90:00:49 0:08:10 1:21:40 13:36:40
50 00:00:50 0:08:20 1:23:20 13:53:20
51 10:00:51 0:08:30 1:25:00 14:10:00
52 20:00:52 0:08:40 1:26:40 14:26:40
53 30:00:53 0:08:50 1:28:20 14:43:20
54 40:00:54 0:09:00 1:30:00 15:00:00
55 50:00:55 0:09:10 1:31:40 15:16:40
56 60:00:56 0:09:20 1:33:20 15:33:20
57 70:00:57 0:09:30 1:35:00 15:50:00
58 80:00:58 0:09:40 1:36:40 16:06:40
59 90:00:59 0:09:50 1:38:20 16:23:20
60 00:01:00 0:10:00 1:40:00 16:40:00
4.2.5. OVERZICHT VERMENIGVULDIGERS
Te gebruiken vermenigvuldiger voor de ingestelde basistijd.
Vermenigvuldiger
A1 x seconden
C10 x seconden
E100 x seconden
F1000 x seconden
H100! x seconden met uitschakelwaarschuwing

NL PM410-00351R230628
410-00351
4.3. De zender wissen
In de wismodus kunnen individuele zenders gewist worden uit het geheugen van een uitgang.
Indien een zender geprogrammeerd staat in meerdere uitgangen, dan moet hij afzonderlijk gewist worden uit
elke uitgang. Bij een poging tot wissen van een zender die niet is geprogrammeerd voor de gekozen uitgang
gaan de leds snel knipperen en blijft de ontvanger in wismodus staan.
Stap Handeling Knop om in te
drukken
Display
1 Start de programmeermodus
1x kort of
2x kort
LED 2TB knippert
LED 1TB knippert
2 Kies bedieningsmodus L
(wismodus) herhaaldelijk L
3 Kies uitgang.
Er kan slechts een uitgang gekozen
worden. De uitgang kan zo vaak als
nodig gewijzigd worden
of LED 1 of LED 2 en led xTB
knipperen
4 Start de wismodus
(druk 1x P < 1,6 sec om te an-
nuleren)
tot (> 1,6 sec) led uitgang en 2TB en 1TB
knipperen snel
5 Kies de transmissiecode om de
zender los te koppelen van de
gekozen uitgang
Zenderknop
Tx 1x kort
De led van de uitgang en 2TB
en 1TB gaan branden.
Zodra alle leds gedoofd zijn, is
de ontvanger gebruiksklaar
4.4. Een uitgang resetten
Elke uitgang kan afzonderlijk gereset worden.
Alle geprogrammeerde zenders worden gewist en alle schakeltijden voor die uitgang worden gereset.
Stap Handeling Knop om in te
drukken
Display
1 Start de programmeermodus 1x kort of
2x kort
LED 2TB knippert
LED 1TB knippert
2 Kies bedieningsmodus (verwijder-
modus) herhaaldelijk L
3 Kies uitgang.
Er kan slechts een uitgang gekozen
worden. De uitgang kan zo vaak als
nodig gewijzigd worden
of LED 1 of LED 2 en LED xTB
knipperen
4 Start de wismodus
(druk 1x P < 1,6 sec om te an-
nuleren)
tot (> 1,6 sec) led uitgang en 2TB en 1TB
knipperen snel
5 Verzend de transmissiecode om alle
transmissiecodes van de gekozen
uitgang te wissen en de TIMER te
resetten
tot (> 1,6 sec) De led van de uitgang en 2TB
en 1TB gaan branden.
Zodra alle leds gedoofd zijn, is
de ontvanger gebruiksklaar
4.5. Terugzetten naar fabriekinstellingen
Bij een fabrieksreset keren alle instellingen van alle uitgangen terug naar de fabrieksinstellingen. Alle gepro-
grammeerde zenders worden gewist, alle schakeltijden gereset naar hun oorspronkelijke waarde.
Knoppen om in te drukken Display
Fabrieksreset starten Houd ingedrukt en druk tegelijk op
+ met 3 vingers
verschijnt gedurende
4 sec.
Als de display uit gaat, dan
is de ontvanger klaar voor
gebruik
5. SPECIFICATIES
Frequentie 868.30 MHz
Vermogenschakelaar maximale nominale waarde vermogenschakelaar 16 A*
Modulatie FSK
Protocol Easywave
Voeding 230 V AC 50 Hz
Uitgang 2 potentiaalvrije contacten max. 16 A / 230 V ~ (normaal open).
Stroomverbruik 0.4 W sluimerverbruik
max. 1.2 W zonder belasting
Aangesloten belasting zie § 6
Bedrijfstemperatuur -20 °C tot +45 °C
Afmetingen (B/L/H) 34,5 / 89,6 / 62,8 mm
Gewicht 108 g
* De nominale waarde van de vermogenschakelaar is beperkt door nationale regelgeving voor installaties.
6. BELASTINGTABEL
Belastingstype max. belasting
Capacitieve belasting
Dimbare ledlampen 2A / 400 VA
Ohmse belasting
Gloeilampen, 230V-halo-
geenlampen enz.
16 A / 3,680 VA
Inductieve belasting
Halogeenlampen met
gewikkelde transformatoren
(transformater minstens 85
% belast)
3 A / 690 VA
Niet- of seriegecompen-
seerde fluorescentielampen
met ferromagnetische
ballasten
3 A / 690 VA
Parallel gecompenseerde
fluorescentielampen met fer-
romagnetische ballasten
3 A / 720 VA
Elektronische ballastca-
paciteit
Elektronische ballasten, elekt-
ronische transformatoren enz.
4 A / 920 VA
NL Waarschuwingen voor installatie
De installatie van producten die permanent onderdeel zullen uitmaken van de elektrische installatie en die
gevaarlijke spanningen bevatten, moet worden uitgevoerd door een erkend installateur en volgens de geldende
voorschriften. Deze handleiding moet aan de gebruiker worden overhandigd. Het moet bij het dossier van de
elektrische installatie worden gevoegd en worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de website of Niko customer services.
NL CE-markering
Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Voor radioapparatuur verklaart
Niko nv dat de radioapparatuur uit deze handleiding conform is met Richtlijn 2014/53/EU. De volledige tekst
van de EU-conformiteitsverklaring staat op www.niko.eu onder de productreferentie, indien van toepassing.
NL Milieu
Dit product of de bijgeleverde batterijen mag u niet bij het ongesorteerd afval gooien. Breng uw afgedankt
product naar een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de
bevordering van sortering, recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om
de ophaling en verwerking te kunnen financieren, heft de overheid in bepaalde gevallen een recyclingbijdrage
(inbegrepen in de aankoopprijs van dit product).
Support & contact
nv Niko sa
Industriepark West 40
9100 Sint-Niklaas, Belgium
www.niko.eu
NL België: [phone]
Nederland: [phone]
[email protected]
[email protected]

FR PM410-00351R230629
410-00351
Avant d'installer l'appareil, lisez attentivement ce manuel d'utilisation.
1. DESCRIPTION
Le 410-00351 est un récepteur à deux canaux avec deux contacts libres de potentiel. Le récepteur peut
fonctionner en mode ON/OFF, IMPULSION et BOUTON-POUSSOIR. Le mode ON/OFF peut également être utilisé
avec deux fonctions MINUTERIE et une fonction LOGIQUE.
2. INSTALLATION
L'appareil est destiné à être installé sur un rail DIN standard (35 x 7,5 mm).
1. Coupez l'alimentation électrique.
2. Montez le 410-00351 sur le rail.
3. Connectez les câbles pour l'alimentation électrique et pour les appareils conformément au schéma de
raccordement.
230 V~
L
N
4. Allumez le courant.
5. Programmez le récepteur conformément au manuel d'utilisation.
En cas de conditions environnementales défavorables, l'antenne externe 410-00359 peut être utilisée pour
améliorer la réception sans fil (à acheter séparément).
3. FONCTIONNEMENT ET UTILISATION
L'appareil est destiné à être monté sur un rail DIN dans une boîte de distribution ou une armoire de commande
dans des locaux secs. L'unité ne peut être utilisée que comme récepteur sans fil pour activer des appareils
électriques conformément au tableau des charges (voir § 5). À utiliser avec des émetteurs sans fil suivant le
protocole Easywave.
Le fabricant n'est pas responsable des dommages causés par une utilisation incorrecte ou non intentionnelle.
3.1. Affichage
Affichage État de fonc-
tionnement
Mode de program-
mation
LED VERTE
Puissance Puissance La tension
d'alimentation est
activée, la LED est
allumée
LED ROUGE
2TB Commande à
deux boutons
La LED 2TB
clignote lorsqu'un
signal sans fil est
détecté
•Affiche l'opération
sélectionnée
•Signale le mode de
programmation ou de
suppression
1TB Commande à un
bouton
1 La sortie LED 1
clignote
Sortie 1 commutée Affiche la sortie
sélectionnée pour la
programmation
2 La sortie LED 2
clignote
Sortie 2 commutée
Affichage numérique
O...L À la réception d'un
code de transmis-
sion programmé,
le mode de
fonctionnement
correspondant est
affiché pendant 2
secondes
Affiche le mode de fonc-
tionnement sélectionné
Affiche le nombre de
secondes pendant la
programmation de la
minuterie
Fonctionne-
ment
État de fonc-
tionnement
Mode de program-
mation
Bouton de
programmation
Démarrer le mode de
programmation et sélec-
tionner une opération
Bouton Mode Sélectionnez un mode de
fonctionnement
Bouton du canal 1 Activez ou désac-
tivez manuellement
la sortie
Sélectionnez la sortie 1
Bouton du canal 2 Activez ou désac-
tivez manuellement
la sortie
Sélectionnez la sortie 2
Remarque : si vous changez le mode de programmation, toutes les sorties sont désactivées et aucune opération
de commutation n'est possible. Si vous revenez en mode de fonctionnement, les sorties restent désactivées.
3.2. Fonctionnement
3.2.1. COMMANDE À DEUX BOUTONS
Dans une opération à 2 boutons (2TB), les boutons A et C de l'émetteur allument la sortie ou démarrent ou
redémarrentles fonctions MINUTERIE.Les boutons B ou Dde l'émetteuréteignent ouarrêtent lafonction MINUTERIE.
Un seul bouton de transmission doit être programmé dans le récepteur. Le code du deuxième bouton est attribué
automatiquement. Voir le § 4.1 pour des informations sur la programmation d'une commande à deux boutons.
Remarque : Si un mode de fonctionnement IMPULSION ou BOUTON-POUSSOIR est programmé avec commande
à 2 boutons, les deux boutons auront toujours la même fonction.
3.2.2. COMMANDE À UN BOUTON
En fonctionnement à 1 bouton (1TB), chaque bouton s'allume et s'éteint alternativement ou déclenche une
IMPULSION. Chaque bouton peut démarrer et redéclencher la MINUTERIE et activer le mode de fonctionnement
BOUTON-POUSSOIR. Chaque bouton doit être programmé individuellement dans le récepteur. Il n'y a pas
d'attribution automatique.Voir le § 4.1 pour des informations sur la programmation d'une commande à un bouton.
Remarque : La fonction LOGIQUE ne peut pas être utilisée avec 1TB.Par conséquent, la configuration est ignorée
dans ce mode de fonctionnement.
A
B
C D
05-317
DC
A B
A B
A B
A B
A BC
05-312
A
B
C
K
05-318 410-00002
A
B
C
D
Ce produit doit être protegé par un disjoncteur miniature de max. 16
A dans l’armoire électrique. Le calibre du disjoncteur miniature est
limité par les règles nationales en matière d’installation.

FR PM410-00351R2306210
410-00351
3.3. Modes de fonctionnement
Il existe plusieurs modes de fonctionnement.Vous trouverez ci-dessous un aperçu de tous les modes de fonctionnement et de leur fonction. Voir le § 4.1 pour des informations sur la programmation d'un mode de fonctionnement.
Mode de fonc-
tionnement
Description Commande à deux bou-
tons (2TB)
bouton de l'émetteur
Commande à un bouton
(1TB)
bouton de l'émetteur
A B C D A B C D
ON/OFF La sortie est activée et désactivée avec commande à 1 ou 2 boutons
0Entrée/
Sortie
Si le bouton de l'émetteur est enfoncé pendant plus de 1,6 s en utilisant 1TB, toutes les sorties couplées à l'émetteur seront désactivées ON OFF ON OFF ON/
OFF
ON/
OFF
ON/
OFF
ON/
OFF
IMPULSION Lorsqu'on appuie sur un bouton de l'émetteur, la sortie est activée pendant la durée spécifiée dans le mode de fonctionnement
Remarque : Ceci n'est possible qu'en mode 1 bouton. En mode 2 boutons, les deux boutons déclenchent la même opération
11 s La sortie est activée pendant 1,0 seconde ON ON ON ON ON ON
OFF après expiration du délai
MINUTERIE La durée de commutation est programmée en permanence. La sortie s'allume pour la durée sélectionnée
La durée de commutation peut être redéclenchée (retrig). Chaque nouvelle frappe, avant l'expiration du délai, fait repartir la durée de commutation
23 min Déconnexion après 3 minutes sans avertissement d'arrêt ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
37 min Déconnexion après 7 minutes avec avertissement d'arrêt* ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
* La procédure d'arrêt (!) est indiquée comme suit. 30 secondes avant la fin, la sortie s'éteint 1x brièvement puis se rallume. 15 secondes avant la fin, la sortie s'éteint 2x brièvement puis se rallume. Remarque : lors de
l'utilisation de lampes à économie d'énergie, un avertissement d'arrêt n'est pas possible et l'utilisation de cette fonction peut entraîner des dommages à la lampe
MINUTERIE
(programmable)
La durée de commutation peut être fixée pour chaque émetteur ou canal
4Indivi-
duelle
La durée de commutation peut être fixée par l'opérateur. Chaque émetteur peut avoir sa propre durée de commutation. La durée de commu-
tation qui a été fixée pour un émetteur ne peut être modifiée que par une reprogrammation. Le réglage d'usine de la durée de commutation
est de 15 minutes sans avertissement d'arrêt. La minuterie peut être redéclenchée. Durée de commutation min : 1 s max : 16h40 avertisse-
ment d'arrêt facultatif
ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
5Géné-
rale
La durée de commutation peut être fixée par l'opérateur. Chaque canal peut avoir sa propre durée de commutation. La durée de commutation
programmée s'applique à tous les émetteurs du canal respectif (dans ce mode de fonctionnement). Si la durée de commutation est modifiée,
les changements affectent également les émetteurs qui ont déjà été programmés. Le réglage d'usine de la durée de commutation est de 15
minutes sans avertissement d'arrêt. La minuterie peut être redéclenchée. Durée de commutation min : 1 s max : 16h40 avertissement d'arrêt
facultatif
ON/
retrig
OFF ON/
retrig
OFF ON/
retrig
ON/
retrig
ON/
retrig
ON/
retrig
BOUTON-
POUSSOIR
La sortie est active aussi longtemps que le bouton de l'émetteur est maintenu enfoncé
6max.
36 s
S'éteint lorsque le bouton est relâché ou automatiquement après 10 ou 36 secondes (selon le type d'interrupteur Easywave) ON ON ON ON ON ON ON ON
LOGIQUE Tous les codes de transmission programmés sont combinés selon une logique ET / OU. (uniquement possible en fonctionnement à 2 boutons)
7Logique Le mode de fonctionnement Logique est subordonné à tous les autres modes de fonctionnement. Par conséquent, ce mode de fonctionnement ne fonctionne pas lorsqu'une commande est envoyée à
partir d'un émetteur jumelé. Tous les autres modes de fonctionnement doivent être désactivés. Si un mode de fonctionnement différent s'active, le mode LOGIQUE ne peut pas être désactivé. Le fait de
désactiver un autre mode de fonctionnement lorsque la fonction LOGIQUE est activée réinitialise la fonction LOGIQUE. Toutefois, il peut être relancé à tout moment.
•Relation OU : si l'un des émetteurs programmés envoie un télégramme A (ON), la sortie s'allume.
•Relation ET : si tous les émetteurs programmés qui ont précédemment envoyé un A, ont envoyé un télégramme B (OFF), la sortie s'éteint
4. PROGRAMMATION
4.1. Programmation d'un code d'émetteur
Remarque : si un émetteur programmé précédemment est programmé à nouveau dans la même sortie, le mode
de fonctionnement précédent est écrasé par le nouveau mode de fonctionnement. 32 codes de transmission
peuvent être programmés par sortie.
Fonctionne-
ment
Étape Fonctionnement Bouton à actionner Affichage
Commande à
deux boutons
1 Démarrer le mode de
programmation pour un
fonctionnement à deux
boutons
1x brièvement La LED 2TB clignote
2 Sélectionnez le mode
de fonctionnement (MF).
Voir § 3.3
de façon répétée Le numéro du MF apparaît
sur l'affichage numérique
3 Sélectionnez la sortie de
commutation. Une seule
sortie peut être active à
tout moment. Changer
aussi souvent que
nécessaire
ou La LED 1 ou la LED 2 et la
LED 2TB clignotent
4 Envoyer le code de
transmission
Bouton de l'émetteur
Tx 1x brièvement
La LED 2TB et la LED
de la sortie sélectionnée
s'allument.
Lorsque toutes les LED
s'éteignent, le récepteur est
prêt à fonctionner
Commande à
un bouton
1 Démarrer le mode de
programmation pour un
fonctionnement à un
bouton
2x brièvement La LED 1TB clignote
2 Sélectionnez le mode
de fonctionnement (MF).
Voir § 3.3
de façon répétée Le numéro du MF apparaît
sur l'affichage numérique
3 Sélectionnez la sortie de
commutation. Une seule
sortie peut être active à
tout moment. Changer
aussi souvent que
nécessaire
ou La LED 1 ou la LED 2 et la
LED 1TB clignotent
4 Envoyer le code de
transmission
Bouton de l'émetteur
Tx 1x brièvement
La LED 1TB et la LED
de la sortie sélectionnée
clignotent.
Lorsque toutes les LED
s'éteignent, le récepteur est
prêt à fonctionner
4.2. Programmation de la MINUTERIE
Les durées de commutation pour les modes de fonctionnement 4 et 5 peuvent être réglées individuellement
pour chaque sortie. La durée de commutation est calculée en utilisant le temps de base mesuré lors de la
programmation et le multiplicateur pour le mode de fonctionnement sélectionné. La durée de base maximum
est de 60 secondes. Après ce délai, la mesure s'arrêtera automatiquement et il vous sera demandé de régler
le multiplicateur.
4.2.1. MINUTERIE INDIVIDUELLE (4)
La durée de commutation fixée s'applique individuellement aux émetteurs programmés dans ce mode de
fonctionnement. La dernière durée de commutation réglée est enregistrée et utilisée lors de la programmation
d'un code d'émetteur.
Il est possible d'attribuer des durées de commutation différentes à différents émetteurs (par exemple, émetteur 1 :
10 s,émetteur 2 : 99 s.).Toutefois, ce type de programmation ne fonctionnera que si les étapes de programmation
suivantes sont suivies : (voir tableau). La durée de commutation attribuée à un émetteur ne peut être modifiée
que par une reprogrammation de l'émetteur.
