Nikon AF-S VR Zoom-Nikkor 70-300mm f/4.5-5.6G... User manual

Jp
En
De
Fr
Es
It
Ck
Ch
AF-S VR Zoom-Nikkor
70-300mm f/4.5-5.6
IF-ED
使用説明書 (P. 4 – 13)
Instruction Manual (PP. 14 – 23)
Bedienungsanleitung (S. 24 – 33)
Manuel d'utilisation (P. 34 – 43)
Manual de instrucciones (PP. 44 – 53)
Manuale di istruzioni (PP. 54 – 63)
(P. 64 – 73)
(P. 74 – 83)

2
M
OFF
MAL
ACTIVE

3
M/A M
ON
OFF
NORMAL
ACTIVE
M/A M
ON
OFF
NORMAL
ACTIVE
15 12 10
34
8
A
B

4
Jp
4
Jp
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。
この「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の
人々への危害や財産への損害を未然に防止するために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。
表示について
表示と意味は次のようになっています。
注意
警告
警告
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービスセンターに
修理を依頼してください。
接触禁止
すぐに修理依頼を
分解禁止
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具
体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く
に具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近
くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

5
Jp
5
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り
出す際、やけどに十分注意してください。電池を抜いて、販売店
またはニコンサービスセンターに修理を依頼してください。
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で
使用すると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動禁止
放置禁止
保管注意
すぐに修理依頼を

6
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書もご
確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
●手ブレ補正が使用できないカメラでは、必ず、手ブレ補正スイッチ(を［OFF］に
してください。特に、プロネア600iでは、このスイッチを［ON］にしたままにす
ると、電池を消耗することがあります。

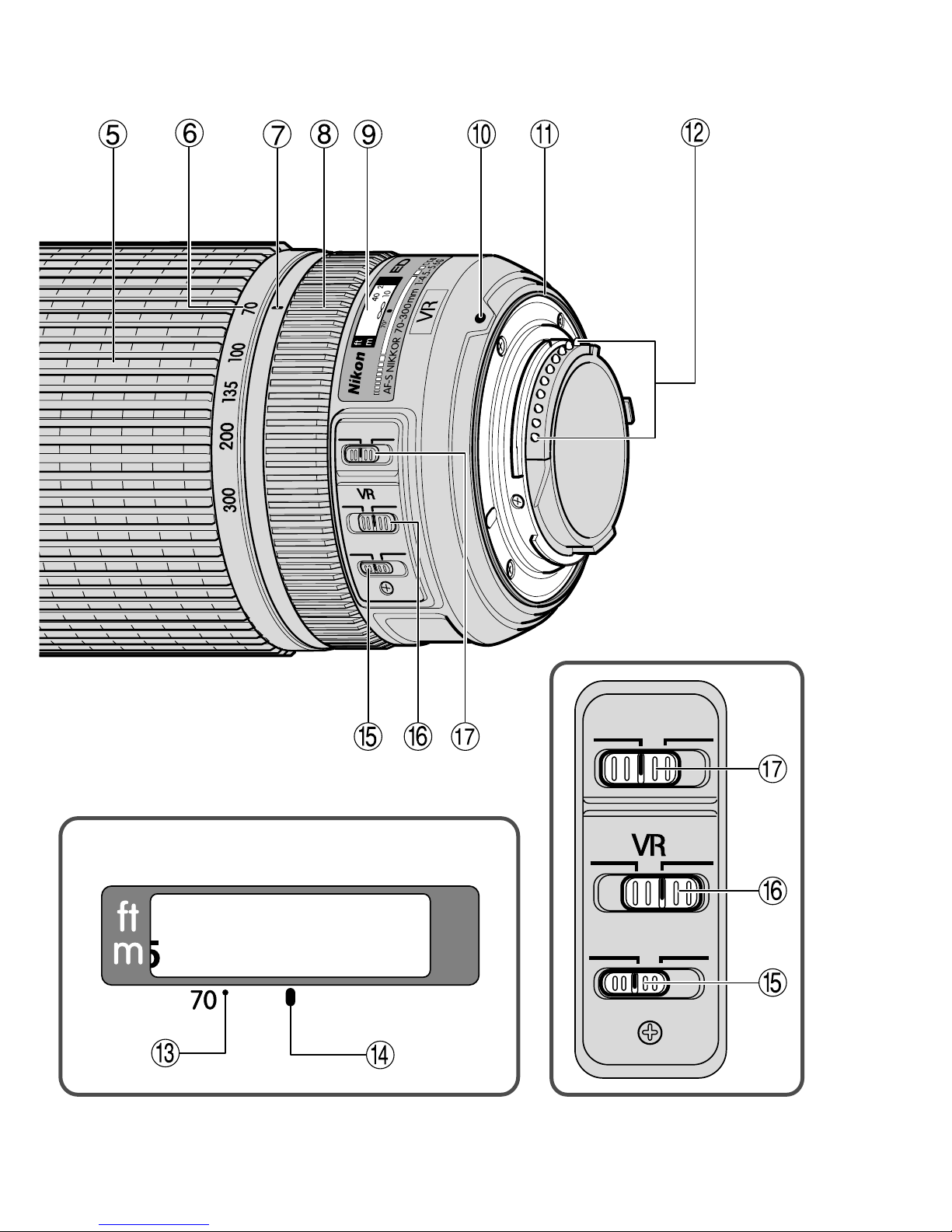

各部の名称 :（ ）参照頁
1フード（P.11）
2フード取り付け指標（P.11）
3フードセット指標（P.11）
4フード着脱指標（P.11）
5ズームリング（P.10）
6焦点距離目盛
7焦点距離目盛基準線
8フォーカスリング（P.8）
9距離目盛
!レンズ着脱指標
カメラ 手ブレ
補正
オート
フォーカス
露出モード
P※1 SAM
D2シリーズ、D1シリーズ、D200、
D100、D70シリーズ、D50
F6、F5、F100、F80シリーズ、
ニコンU2、ニコンU
プロネア600i、プロネアS※2
F4シリーズ、F90Xシリーズ、
F90シリーズ、F70D
ニコンUs、F60D、F50D、
F-401シリーズ
F-801シリーズ、F-601M
F3AF、F-601、F-501、
MFカメラ（F-601Mを除く）
○○○○○○
××
○○○○○○
×○○○○○
×○○○××
○○○○
××○○××
××××××
○：使用可 ×：使用不可
機 能
"レンズマウントゴムリング（P.7）
#CPU信号接点（P.7）
$赤外補正マーク（焦点距離70mm時）
（P.8）
%距離目盛基準線
&手ブレ補正モード切り換えスイッチ
（P.9）
(手ブレ補正スイッチ（P.9）
)フォーカスモード切り換えスイッチ
（P.8）

7
Jp
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。
このレンズは、手ブレ補正機能（VRⅡ）および、高速で静かなAF（オートフォ
ーカス）撮影を可能にするレンズ内超音波モーター（サイレント・ウェーブ・モ
ーター）駆動方式を採用した高性能なズームレンズです。
■ 主な特長
●手ブレ補正機能（VRⅡ）を使用すると、使わないときと比べ約4段分＊シャ
ッタースピードを遅くして撮影できるため、シャッタースピードの選択範囲が
広がり、幅広い領域で手持ち撮影が可能です。（＊：当社測定条件によります。
また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）
●通常の手ブレを補正する［NORMAL］モードと、乗り物に乗っている等、揺
れの激しい撮影条件での手ブレを補正する［ACTIVE］モードの切り換え可能
です。
●手ブレか流し撮りかを自動検出し、流し撮りでも手ブレ補正機能の威力を発揮
（［NORMAL］モード時）します。
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の切り
換えが簡単にできるフォーカスモード切り換えスイッチを装備しています。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることのできる
「マニュアル優先オートフォーカス」機能を装備しています。
●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3D測光機
能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、良好な
ボケ味が得られる円形絞りの採用により優れた光学性能、描写性能を発揮しま
す。
●最短撮影距離1.5m（ズーム全域）までの近接撮影が可能です。
■ 注 記
●レンズのCPU信号接点#は汚さないようにご注意ください。
●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、
D50など）に装着すると、対角線画角は22°50′―5°20′となり、
35mm判換算では焦点距離約105mm―450mm相当になります。
●レンズマウントゴムリング"が破損した場合は、そのまま使用せず販売店ま
たはニコンサービスセンターに修理を依頼してください。

8
Jp
2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択できます。
■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ)を［M/A］にセットします。
●スイッチは、指標が合うようにセットしてください。
2AF（オートフォーカス）撮影時、シャッターボタンを半
押ししたまま、あるいはカメラのAF作動ボタンを保持し
たまま、フォーカスリング8を手で回転させると、瞬時
にMF（マニュアルフォーカス）撮影が行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操作す
るとAFで撮影が可能となります。
赤外補正マーク$
赤外フィルムで撮影する場合には、ピント合わせを補正する必要があります。ま
ず、マニュアルでピントを合わせ、そのときの撮影距離を下表に従って合わせ直
してから、赤外撮影用フィルター（R60）を付けて撮影してください。
レンズの設定モード
カメラ
MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス撮影
D2 シリーズ 、D1 シリーズ 、
D200、D100、
D70
シリーズ 、D50
F6、F5、F4
シリーズ 、
F100、F90X
シリーズ 、
F90
シリーズ 、F80 シリーズ 、
F70D、ニコンU2、
ニコンU、プロネア600i、
プロネアS
ニコンUs、F60D、F50D、
F-801
シリーズ 、
F-401
シリーズ 、F-601M
カメラの
フォーカス
モード
AF
（C／S）
AF
（C／S）
MF
MF
M/A M
指標
70mm
100mm
135mm
200mm
300mm
焦点距離 補正位置の目安
赤外補正マーク$に合わせ直してください。（3.9mm） 
1.6mm
0.7mm
0.2mm
0mm（補正の必要はありません）
15 12 10
34
8

9
Jp
3.手ブレ補正機能（VRⅡ）
■ 手ブレ補正機能の概念図
■ 手ブレ補正の効果
シャッタースピードで約4段分＊の手ブレを補正します。（＊：当社測定条件によ
ります。また、手ブレ補正効果は、撮影者や撮影条件によって異なります。）
■ 手ブレ補正機能の使い方
1手ブレ補正スイッチ(を［ON］にセットします。
●スイッチは、指標が合うようにセットしてください。
2シャッターボタンを半押しすると手ブレを補正します。
このときファインダー内の画像のブレも補正するため、
ピント合わせが容易で、フレーミングしやすくなります。
3手ブレ補正スイッチ(を［OFF］にセットすると、手ブ
レを補正しません。
■ 手ブレ補正モード切り換えスイッチ&の使い方
NORMAL：主に、通常の手ブレを補正します。パンニン
グに対応し、流し撮りも行えます。
ACTIVE：乗り物に乗っている等、揺れの激しい条件での
ブレから通常の手ブレを補正します。このモー
ドではパンニング自動検出は行いません。
●スイッチは、指標が合うようにセットしてください。
■ 手ブレ補正使用時のご注意
●シャッターボタンを半押し後、ファインダー像が安定してから撮影することを
おすすめします。
●流し撮りする場合は、必ず［NORMAL］モードにしてください。［NORMAL］
モードでは、流し撮りなどでカメラの向きを大きく変えた場合、流した方向の
手ブレ補正は機能しません。例えば、流し撮りで横方向にパンニングすると、
縦方向の手ブレだけが補正され、流し撮りが行えます。
［NORMAL］モードで対応
パンニング
（流し撮り）
手ブレ
［ACTIVE］モードで対応
激しい揺れ
例）乗り物等
での揺れ
大
高
周

波

数

振 幅
手ブレ補正
［NORMAL］モードまたは
［ACTIVE］モードで対応
パンニング（流し撮り）での手ブレ補正
［NORMAL］モードで対応
激しい揺れでの手ブレ補正
［ACTIVE］モードで対応
ON
OFF
指標
NORMAL
ACTIVE
指標

10
Jp
●手ブレ補正の原理上、シャッターレリーズ後にファインダー像がわずかに動く
ことがありますが、異常ではありません。
●手ブレ補正中にカメラの電源スイッチをOFFにしたり、レンズを取り外したり
しないでください。（その状態でレンズを振るとカタカタ音がすることがあり
ますが、故障ではありません。カメラの電源スイッチを再度ONにすれば、音
は消えます。）
●F80シリーズ、ニコンU2、ニコンU、D200、D100、D70シリーズ、
D50の内蔵フラッシュ充電中には、手ブレ補正は行いません。
●三脚を使用するときは、手ブレ補正スイッチ(を［OFF］にしてください。
ただし、三脚を使っても雲台を固定しないときや、一脚を使用するときには、
スイッチを［ON］にすることをおすすめします。
●AF作動ボタンのあるカメラ（D2シリーズ、D200、F6、F5など）で、AF
作動ボタンを押しても、手ブレ補正は作動しません。
4.ズーミングと被写界深度（P.84）
撮影を行う場合は、ズームリング5を回転させ構図を決めてから、ピント合わ
せを行ってください。プレビュー（絞り込み）機構を持つカメラでは、撮影前に
被写界深度を確認することができます。
5.ズーミングと開放F値の変化
このレンズはズーミングにより、開放F値が最大2／3段変化します。
ただし、この変化量はカメラが自動的に補正するため、露出を決める際に考慮す
る必要はありません。また、内蔵露出計使用時やTTL調光によるフラッシュ撮影
時はもとより、外部露出計使用時やTTL調光以外でのフラッシュ撮影においても
カメラに表示される絞り値を使用すれば、ズーミングによる開放F値変化に対す
る補正は不要です。
6.絞り値の設定
絞り値は、カメラ側で設定してください。

11
Jp
7.バヨネットフードHB-361の取り付け、取り外し
■取り付け方
レンズ先端のフード着脱指標4とフード取り付け
指標（ 、2ヶ所のいずれか）2を合わせて、
時計回りにカチッと音がするまでフード1を回転
させ、確実に取り付けます。
●フード着脱指標4とフードセット指標（ ）
3が合っていることを確認してください。
●フードが正しく取り付けられないと撮影画面に
ケラレを生じますのでご注意ください。
●フード先端を強くつかむと着脱が困難になりま
す。着脱の際は、フードの根元（フード取り付
け指標部分）付近を持って回転させてください。
●収納時はフードを逆向きにしてレンズに取り付けることができます。
■取り外し方
フードの根元（フード取り付け指標部分）付近を持ち、反時計回りにフードを回
転させて取り外します。
8.カメラ内蔵フラッシュ使用時のご注意
ケラレ（写真の一部に影ができる）を防止するため、レンズフード1は取り外
して使用してください。
9.ファインダースクリーンとの組み合わせ
32 4
スクリーン
カメラ
F5+DP-30 ◎ ―
◎ ―
―
―
―
―
― ◎ ― ◎
― ◎ ― ◎
G1/G2
G3/G4
BCEEC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎
◎
◎
◎
F6 ― ― ― ―◎ ◎ ◎◎ ― ― ◎

12
Jp
■構図の決定やピント合わせの目的には
◎： 好適です
―： 各カメラに存在しないファインダースクリーンです。
()： 中央部重点測光時の補正値です。F6カメラの場合、測光値の補正は、カメラの
カスタムメニュー「b6：スクリーン補正」を「BorE以外」にセットして行いま
す。B型およびE型以外を使用する場合は、補正量が0でも、「B or E以外」にセ
ットしてください。F5カメラの場合は、カスタムセッティングNo.18の設定で
測光値の補正を行います。F4シリーズカメラの場合は、ファインダースクリー
ン露出補正ダイヤルを回して補正を行います。
詳しくはカメラの使用説明書をご覧ください。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接撮影
に用いられるため、この限りではありません。
注意
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリーンの
欄をご覧ください。
10.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたときは、
柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販のレンズ
クリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭きムラ、拭き
残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐためには、NCフィルターをお使いいただけます。
また、レンズフード1も役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付けてく
ださい。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿のとこ
ろを避けて風通しのよい場所に保管してください。また、直射日光のあたると
ころ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますのでご
注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が高く
なると、外観の一部に使用している強化プラスチックが変形することがあります。

13
Jp
11.付属アクセサリー
●67mmスプリング式レンズキャップ LC-67●裏ぶた LF-1
●バヨネットフード HB-36●ソフトケース CL-1022
12.別売アクセサリー
●67mmネジ込み式フィルター（円偏光フィルターⅡを含む）
13.使用できないアクセサリー
●テレコンバーター：全種類 ●オート接写リング：PKリング全種類
●Kリング：全種類 ●オートリング：BR-4●ベローズアタッチメント：全種類
※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使用説
明書でご確認ください。
14.仕 様
型式： ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ
焦点距離： 70mm― 300mm
最大口径比： 1：4.5― 5.6
レンズ構成： 12群17枚（EDレンズ2枚）
画角： 34°20′― 8°10′（ニコンデジタル一眼レフカメラ
［ニコンDXフォーマット］装着時：22°50′―5°20′）
(IX240カメラ装着時：27°40′―6°40′)
焦点距離目盛： 70、100、135、200、300mm
撮影距離情報： カメラボディーへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォーカ
ス、マニュアルフォーカス可能
手ブレ補正： ボイスコイルモーター（VCM）によるレンズシフト方式
撮影距離目盛： ∞〜1.5m、5ft.（併記）
最短撮影距離： 1.5m（ズーム全域）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： 焦点距離70mm時 f4.5―32、300mm時 f5.6―40
測光方式： 開放測光
アタッチメントサイズ ：67mm（P=0.75mm）
大きさ： 約80mm（最大径）× 143.5mm（バヨネット基準面からレ
ンズ先端まで）
質 量（重さ）： 約745g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

14
EnEn
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury. Repairs should
be performed only by qualified technicians. Should the camera or lens break open as
the result of a fall or other accident, take the product to a Nikon-authorized service
representative for inspection after unplugging the product and/or removing the
battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera or lens, remove
the battery immediately, taking care to avoid burns. Continued operation could result
in injury. After removing or disconnecting the power source, take the equipment to a
Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of flammable gas
If the electronic equipment is operated in the presence of flammable gas, it could
result in an explosion or a fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or viewfinder could
cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the batteries or other
small parts into their mouths.
Observe the following precautions when handling the camera and
lens
•Keep the camera or lens unit dry. Failure to do so could result in a fire or electric
shock.
•Do not handle or touch the unit with wet hands. Failure to do so could result in
electric shock.
•When the lens will not be used for a long time, attach both front and rear lens caps
and store the lens away from direct sunlight. Failure to do so could result in a fire, as
the lens might focus sunlight onto an object.

15
En
Nomenclature
Usable cameras and available functions
There may be some restrictions or limitation for available functions. Refer to your
camera instruction manual for details.
*Sold exclusively in the USA. **Sold exclusively in the USA and Canada.
*1 P includes AUTO (General-Purpose Program) and Vari-Program System.
*2 Manual (M) is not available.
• If this lens is used with cameras not compatible with vibration reduction, set the
vibration reduction ON/OFF switch (to [OFF]. With a Pronea 600i/6i camera, in
particular, battery power may become quickly depleted if this switch is left [ON].
( ): Reference page
1Lens hood (p.20)
2Lens hood attachment index (p.20)
3Lens hood setting index (p.20)
4Lens hood mounting index (p.20)
5Zoom ring (p.19)
6Focal length scale
7Focal length index line
8Focus ring (p.17)
9Distance scale
!Mounting index
"Lens mount rubber gasket (p.16)
#CPU contacts (p.16)
$Infrared compensation index
(at 70mm) (p.17)
%Distance index line
&Vibration reduction mode switch
(p.18)
(Vibration reduction ON/OFF switch
(p.18)
)Focus mode switch (p.17)
Cameras
Vibration reduction Autofocus
Exposure mode
P*1SAM
D2-Series, D1-Series, D200, D100,
D70-Series, D50
F6, F5, F100, F80-Series/N80-Series*,
F75-Series/N75-Series*,
F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S*2
F4-Series, F90X/ N90s*, F90-Series/
N90*, F70-Series/N70*
F60-Series/ N60*, F55-Series/
N55-Series*, F50-Series/N50*,
F-401x/N5005*, F-401s/ N4004s*,
F-401/N4004*
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*
F3AF, F-601/N6006*, F-501/
N2020**, Nikon MF cameras
(except F-601M/N6000*)
쑗쑗쑗쑗쑗쑗
҂҂
쑗쑗쑗쑗쑗쑗
҂쑗쑗쑗쑗쑗
҂쑗 쑗쑗҂҂
쑗쑗쑗쑗
҂҂쑗쑗҂҂
҂҂҂҂҂҂
Function
쑗: Possible ҂: Impossible

16
En
1. Introduction
Thank you for purchasing the AF-S VR Zoom-Nikkor 70-300mm f/4.5-5.6G IF-ED lens.
This is a high-performance zoom lens featuring special Vibration Reduction (VR2)
and high-speed Internal Focusing (IF) mechanisms. It also employs a Silent (S) Wave
Motor to drive the focusing mechanism.
■Major features
•Pictures can be taken at shutter speeds approx. 4 stops* slower than is possible
without using a VR2lens, thus expanding the range of usable shutter speed
options and making shooting without a tripod at various zoom settings much easier.
(*Under Nikon measurement conditions. The effects of vibration reduction vary
depending on individual and shooting conditions.)
•Two vibration reduction modes are available: (1) the [NORMAL] mode for reducing
camera shake, and (2) the [ACTIVE] mode for reducing camera shake when taking
pictures from a moving vehicle.
•Panning is also possible, as the lens automatically distinguishes panning from
camera shake (in [NORMAL] mode) and vibration reduction works effectively.
•Autofocus (A) or manual (M) mode can easily be selected with the Focus mode
switch.
•Autofocusing with manual override is provided, allowing instant change from
autofocusing to manual focusing.
•More accurate exposure control is possible when this is mounted on a Nikon camera
having 3D Matrix Metering capability, because subject distance information is
transferred from the lens to the camera body.
•The use of two ED (extra-low dispersion) lens elements ensures sharp pictures
virtually free of color fringing. Also, by utilizing a 9-blade diaphragm that produces a
nearly circular aperture, out-of-focus images in front of or behind the subject are
rendered as pleasing blurs.
•The closest focusing distance possible is 1.5m or 4.9 ft. (at all zoom settings).
■Important
•Be careful not to soil or damage the CPU contacts #.
•When mounted on Nikon digital SLR (Nikon DX format) cameras, such as the
D2-Series and D50, the lens’ picture angle becomes 22°50’- 5°20’ and its 35mm
equivalent focal length range is approx. 105mm -450mm.
•If the lens mount rubber gasket "is damaged, be sure to visit the nearest Nikon
authorized dealer or service center for repair.

17
En
2. Focusing
Set your camera’s focus mode selector according to this chart.
■Autofocus with manual override (M/A mode)
1Set the Focus mode switch )to [M/A].
Note: Be sure to set the switch so that the indicator aligns with
[M/A] precisely.
2Autofocus is provided, but you can manually override the focus
by operating the separate Focus ring 8while lightly depressing
the shutter release button or the AF start (AF-ON) button on the
camera.
3To cancel manual override, again lightly depress the shutter release button or the AF
start button on the camera. This will return the camera to autofocus mode.
■Infrared compensation
With infrared film, manual compensation must be made to the focused distance. First,
focus manually on the subject. Rotate the focus ring 8to realign the distance scale
referring to the table below. Attach a red (R60) filter for infrared photography, and
then shoot.
Lens’ focus mode
Cameras MM/A
Camera’s
focus mode
D2-Series, D1-Series, D200, D100,
D70-Series, D50, F6, F5, F4-Series,
F100, F90X/ N90s*, F90-Series/N90*,
F80-Series/N80-Series*,
F75-Series/N75-Series*,
F70-Series/N70*,
F65-Series/N65-Series*,
Pronea 600i/6i*, Pronea S
F55-Series/N55-Series*,
F60-Series/N60*, F50-Series/N50*,
F-801s/N8008s*, F-801/N8008*,
F-601M/N6000*, F-401x/N5005*,
F-401s/ N4004s*, F-401/N4004*
AF
(C / S)
MF
AF
(C / S)
MF
Manual focus
(Focus assist is available,
except with the F-601M/N6000*.)
Autofocus with
manual priority
Manual focus
(Focus assist
is available.)
Manual focus
(Focus assist is available.)
* Sold exclusively in the USA.
M/A M
Indicator
15 12 10
34
8
Compensation from distance index line %
70mm Shift the distance scale to the infrared
compensation index $. (3.9mm)
100mm 1.6mm
135mm 0.7mm
200mm 0.2mm
300mm 0mm (No compensation is necessary)
Focal length

Panning shots
Camera shake
Number of vibrations
Strength of vibration
Camera shake
when taking pictures
from a moving
vehicle
Set the vibration reduction mode
switch to [NORMAL].
Set the vibration reduction mode
switch to [ACTIVE].
When taking pictures
Set the vibration reduction mode switch
to either [NORMAL] or [ACTIVE]
When taking panning shots
Set the vibration reduction mode switch
to [NORMAL].
When taking pictures from a moving vehicle
Set the vibration reduction mode switch
to [ACTIVE].
18
En
3. Vibration reduction mode (VR@)
■Basic concept of vibration reduction
■The effects of vibration reduction
Pictures can be taken at shutter speeds approx. 4 stops* slower than is possible
without using a VR2lens.(*Under Nikon measurement conditions. The effects of
vibration reduction vary depending on individual and shooting conditions.)
■Setting the vibration reduction ON/OFF switch
1Set the Vibration reduction ON/OFF switch (to [ON].
Note: Be sure to set the switch so that the indicator aligns
with [ON] precisely.
2Vibration is reduced when the shutter release button is lightly
pressed. Because vibration is reduced in the viewfinder, auto/manual
focusing and exact framing of the subject are made easier.
3To cancel the vibration reduction mode, set the Vibration
reduction ON/OFF switch (to [OFF].
■Setting the vibration reduction mode switch &
NORMAL: The vibration reduction mechanism primarily reduces
camera shake, making smooth panning shots
possible.
ACTIVE: The vibration reduction mechanism reduces camera
shake when taking pictures and those from a moving
vehicle. In this mode, the lens does not automatically
distinguish panning from camera shake.
Note: Be sure to set the switch so that the indicator aligns with
[NORMAL] or [ACTIVE] precisely.
ON
OFF
Indicator
NORMAL
ACTIVE
Indicator

19
En
■Notes on using vibration reduction
•Wait until the image in the viewfinder stops vibrating before fully depressing the
shutter release button after you have lightly pressed the shutter release button.
•When taking panning shots, be sure to set the vibration reduction mode switch to
[NORMAL]. If you move the camera in a wide arc when panning, vibration in the
direction of that movement is not affected. For example, if you pan the camera
horizontally, only vibration in the vertical direction is reduced, making smooth pans
much easier.
•Due to the characteristics of the vibration reduction mechanism, the image in the
viewfinder may become blurred after releasing the shutter. This is not a malfunction.
•Do not turn the camera power OFF or remove the lens from the camera while the
vibration reduction mode is in operation. (Otherwise, the lens may emit a chattering
noise if the camera is shaken. This is not a malfunction. Turn the camera power ON
again to correct this.)
•With F80-Series/N80-Series, F75-Series/N75-Series, F65-Seris/N65-Series, D200,
D100, D70-Series and D50 cameras featuring a built-in flash, vibration reduction
does not work while the built-in flash is recycling.
•When the lens is mounted on a tripod, set the vibration reduction ON/OFF switch (
to [OFF]. However, set the switch to [ON] when using a tripod without securing the
tripod head, or when using a monopod.
•With AF cameras featuring an AF start (AF-ON) button, such as D2-Series, D200, F6
and F5 models, vibration reduction will not operate even if the AF-ON button is
depressed.
4. Focusing, zooming, and depth of field (p.84)
First turn the zoom ring 5until the desired composition is framed in the viewfinder
before focusing. If your camera has a depth of field preview (stop-down) button or
lever, depth of field can be observed while looking through the camera viewfinder.
5. Variable maximum apertures
Zooming the lens from 70mm to 300mm decreases the maximum aperture approx. 2/3
of an f/stop. For cameras with TTL metering, there is no need to adjust the aperture.
Likewise, for TTL auto flash photography with Nikon Speedlights, no adjustment is
required. When using a separate exposure meter or taking photographs in the non-TTL
flash mode, select the appropriate aperture value according to the focal length setting
as displayed on the camera.

20
En
6. Setting the aperture
Set the aperture on the camera body.
7. Using bayonet hood HB-36 1
■Attaching the hood
Align the lens hood attachment index ( ) 2on the
hood (either one of the two indexes) with the lens hood
mounting index 4on the lens, and turn the hood 1
clockwise until it click stops to secure.
•Make sure that the lens hood mounting index 4
aligns with the lens hood setting index ( ) 3.
•If the lens hood is not correctly attached, vignetting
can occur.
•To facilitate attachment or removal of the hood, hold
it by its base (around the lens hood attachment index)
rather than its outer edge.
•To store the lens hood, attach it in the reverse position.
■Detaching the hood
While holding the base of the hood (near the lens hood attachment index) rather than
its outer edge, turn it counterclockwise to detach.
8. Flash pictures using cameras with a built-in flash
To prevent vignetting, do not use a lens hood 1.
32 4
