NOMA 043-7020-8 User manual

Instruction Manual
MODEL: 043-7020-8
IMPORTANT:Please read this manual carefully
before running this fan and save it for reference.
Toll-free: 1-866-827-4985
11” (27.9 cm)
Digital Air Circulating Pedestal Fan
With multi-direction oscillation

2
MODEL: 043-7020-8 contact us 1-866-827-4985
TABLE OF CONTENTS
WARNING:
1. Do not leave the fan running unattended.
2. Keep electrical appliances out of reach of children or infirm persons. Do not
let them use the appliances without supervision.
3.This appliance has a polarized plug (one blade is wider than the other). To
reduce the risk of electric shock, this plug is intended to fit in a polarized
outlet only one way. If the plug does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified electrician. Do not attempt to
defeat this safety feature.
4. If the supply cord is damaged, it must be replaced by the manufacturer or its
service agent or a similarly qualified person in order to avoid a hazard.
5. This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concern-
ing use of the appliance by a person responsible for their safety. Young
children should be supervised to ensure that they do not play with the
appliance.
1. Never insert fingers, pencils, or any other object through the grille when fan is
running.
2. Disconnect fan when moving from one location to another.
3. Be sure fan is on a stable surface when operating to avoid overturning.
4. DO NOT use fan in window—rain may create electrical hazard.
5. Household use only.
RULES FOR SAFE OPERATION
Rules for safe operation
2
Round base and column unit assembly
Parts list
4
5
Instructions for use
6
Cleaning
Maintenance instructions
9
10
Warranty
10
CAUTION—Read rules for safe operation and instructions carefully.

6. Once the fan is assembled, do not remove the rotor blade guard again. To
clean, unplug the fan and wipe the fan enclosure and rotor blade guard with a
slightly damp cloth. Do not disassemble the rotor blade guard to clean the
rotor blades.
7. WARNING—To reduce the risk of fire or electric shock, do not use this fan with
any solid-state speed control device.
8. a) Do not operate any fan with a damaged cord or plug. Discard fan or return
to an authorized service facility for examination and/or repair.
b) Do not run cord under carpeting. Do not cover cord with throw rugs,
runners, or similar coverings. Do not route cord under furniture or appliances.
Arrange cord away from trac area and where it will not be tripped over.
3
RULES FOR SAFE OPERATION

4
PARTS LIST
Attention: Pictures are for reference only.
MODEL: 043-7020-8 contact us 1-866-827-4985
Front grill
Blade
Upper pole
Lower pole
Chassis
Control window
Handle
Nose
Adaptor connector
Rear grill

ROUND BASE AND COLUMN UNIT ASSEMBLY
5

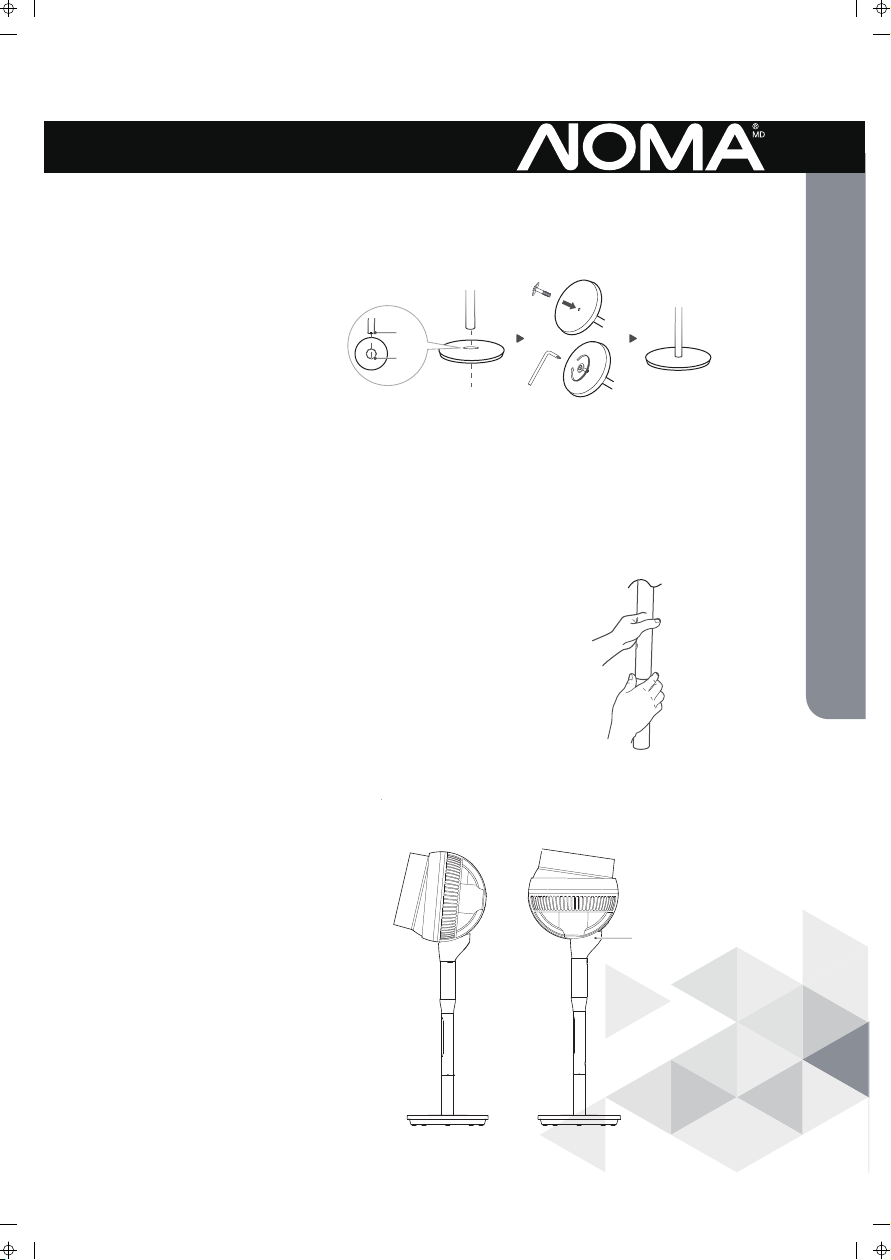

1Assemble the chassis
Convex
Concave
Alignment
Align the lower pole assembly with the chassis as shown. Connect them securely
with the bolt.
2
3
Align the fan body with the lower pole and rotate clockwise to join.
Assemble the lower pole to the fan body
Choose the angle of the fan head. The fan can be tilted up to 90°.
Manual pitch 90°

6
MODEL: 043-7020-8 contact us 1-866-827-4985
INSTRUCTIONS FOR USE

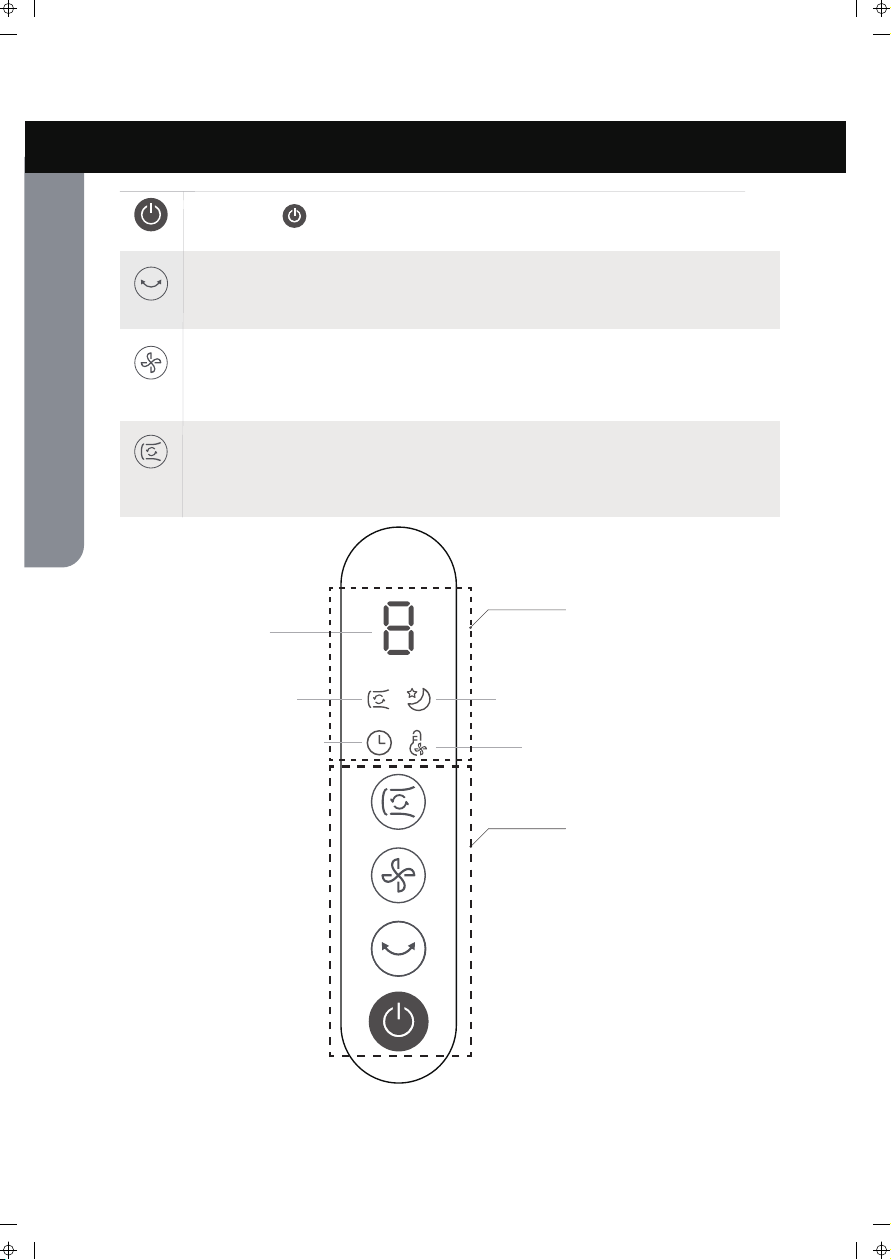

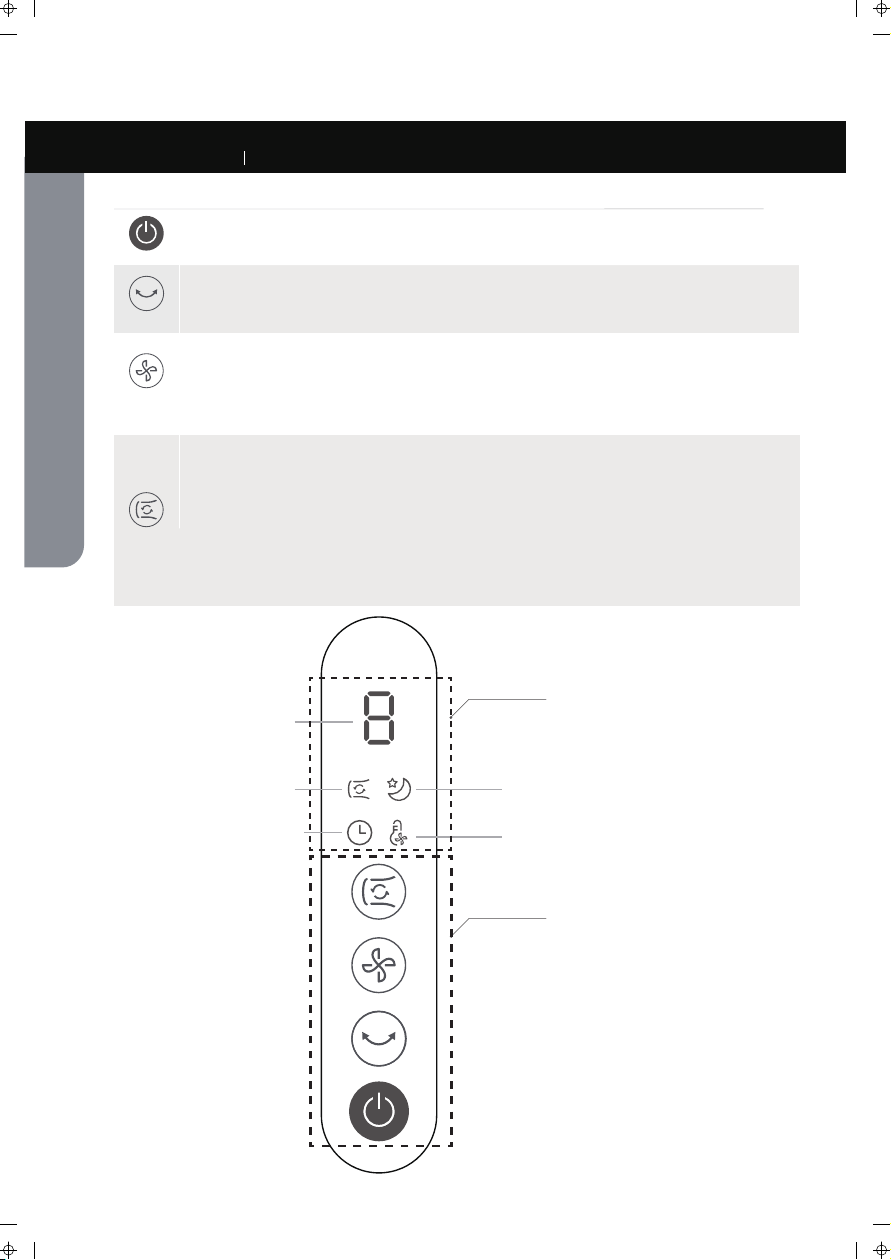

Function control area
Function display area
9 air speeds
for normal fan
Air circulating Sleep mode with
3 air speeds
Temperature sensor
activated in normal mode.
Timer set by
remote control
Turn on/o
Press this button to select either 60°, 90° or 120° of oscillation.
This key can be short pressed to cycle the fan speed: 9 speeds in normal mode
and 3 speeds in sleep mode.
This key can be long pressed to switch the wind fan mode. Press repeatedly to
cycle through normal mode, air circulating mode, and sleep mode.
This key can be short pressed to turn on/o air circulating mode. Air circulating
mode allows the black fan head (inside the white cover) to rotate 360° to bring
a wider air supply to the room for better air circulation.
This key can be long pressed to turn on/o the temperature sensor which will
regulate the fan speed in normal mode. When activated, if the temperature of
the environment increases by 1°C, the fan speed will increase by 1. If the
temperature decreases, the fan speed will also decrease.
Oscillation
On/O
Fan mode/
speed
Air circulating/
Temp sensor
mode

INSTRUCTIONS FOR USE
7
Product parameter
FG18-20CRD 24
Model
Rated
power (W)
Noise
dB (A)
6020
Operating
voltage ( )
Power adaptor 100 – 240 V~
Accessories Input Output
24 V 1.5 A
50/60 Hz 1.0 A

8
INSTRUCTIONS FOR USE
MODEL: 043-7020-8 contact us 1-866-827-4985

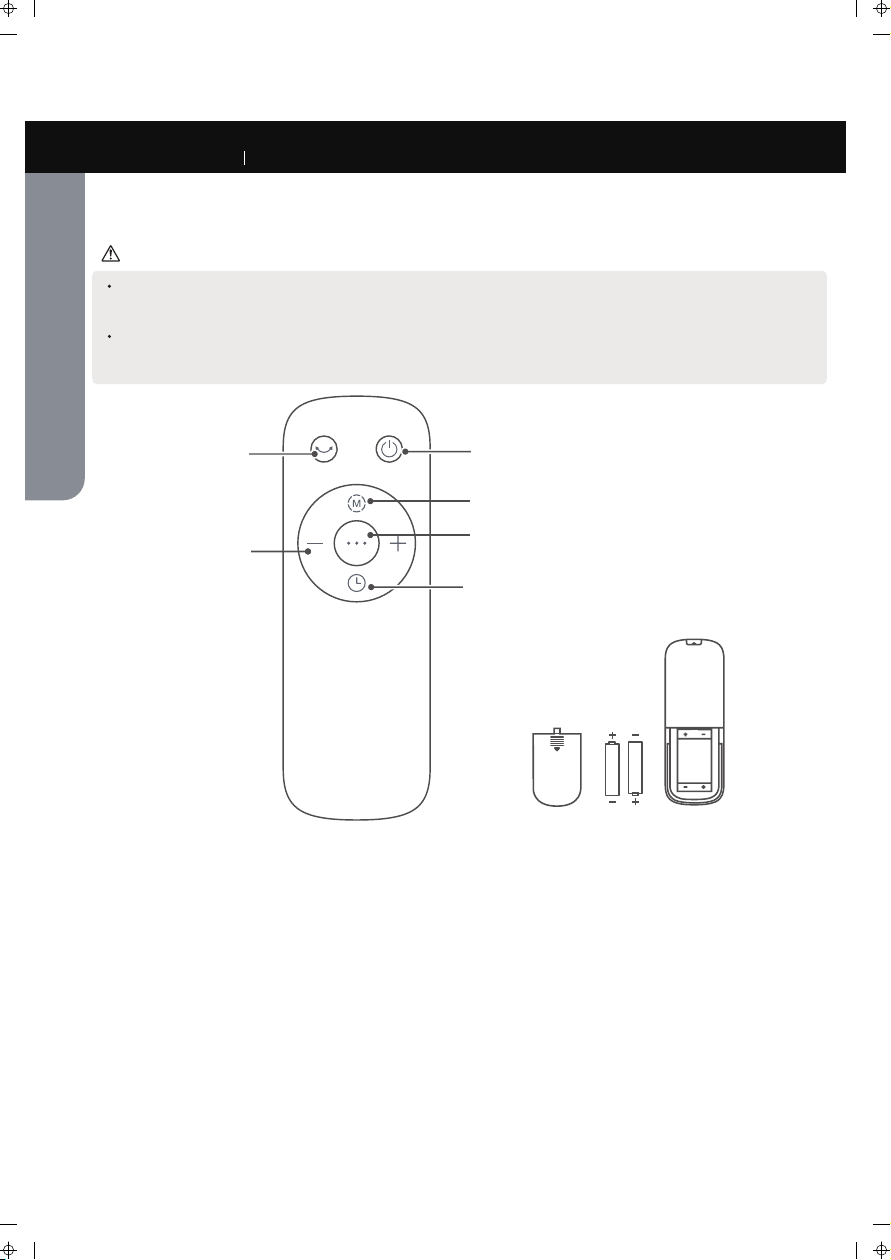

Remote control operation
Notice
The remote control should be normally used within 16' (5 m) in front of the product
and within an angle of 30° to the front.
The battery contains many heavy metals, acids and bases, etc., which are hazardous
to your health. Recycle waste batteries as per your municipal regulations.
Oscillating On/O
Switch the fan mode
Timer setting
Turn on/o temperature
sensor mode
Press "+" or "-" to
set the fan speed
or time
(AAA battery 1.5 V)
Power assembly
drawing
Please use a manganese or alkaline battery
of type "AAA" (not included) and do not use a
non-recyclable battery.

MAINTENANCE INSTRUCTIONS
9
Additional functions and maintenance
Forced shutdown
If there is no operation during the running of the fan, after 12 hours
of continuous operation, the fan will be forced to shut down
automatically.
Intelligent memory
When the fan is turned o or powered o, it will run in the state
before turning o or power o when the power is powered on
again (the timing function is not memorized).
Automatic reset function of spiral wind oscillating after shutdown
After shutdown, the spiral wind oscillating function is automatically
reset.
Screen-o function
In case of no operation for 60 seconds during normal operation,
the indicator light on the body will be automatically o, but the fan
will continue to operate. Press the ON/OFF button to turn o the
screen when the screen is o, and press the other button to
restore display.
1. Grasp plug and remove from the receptacle or other outlet device. Do not
unplug by pulling on cord.

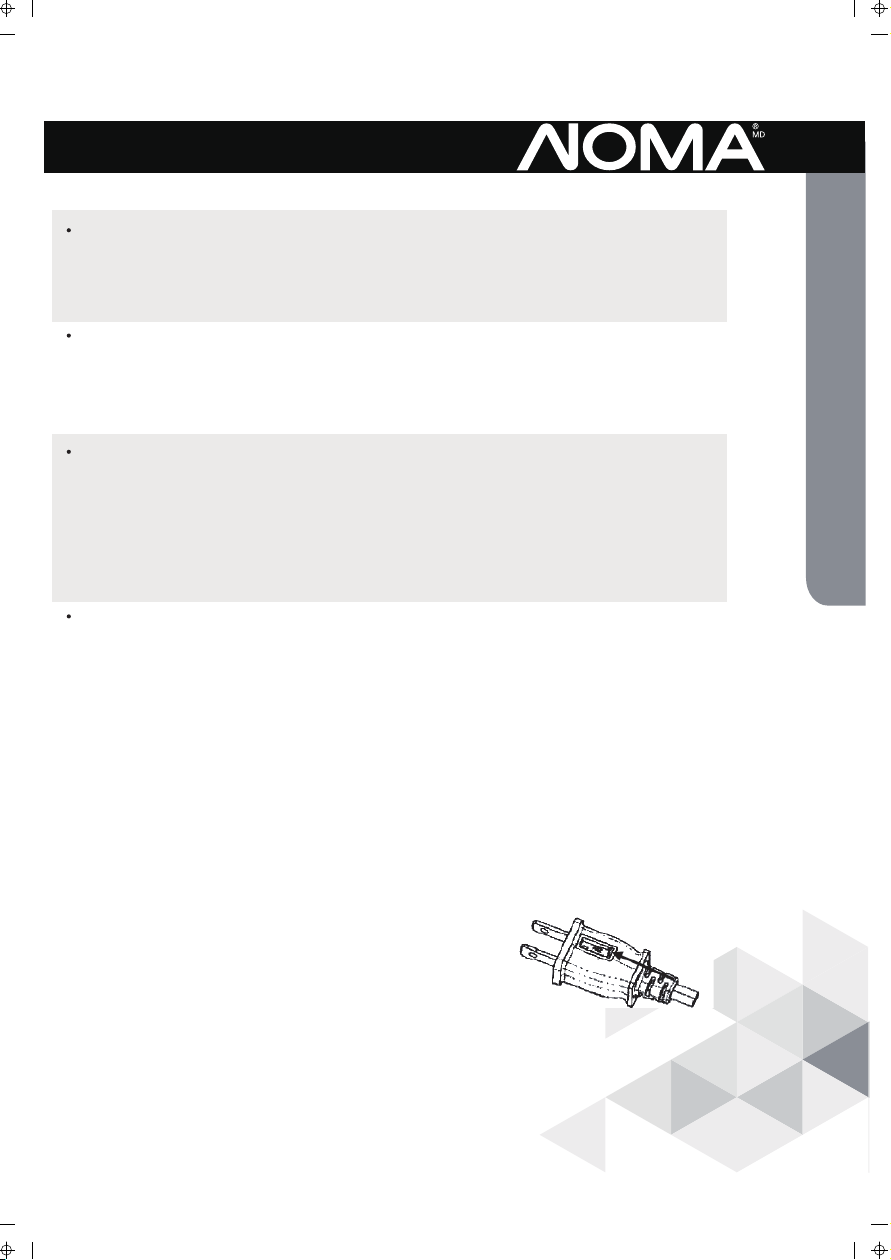

2. Open fuse cover. Slide open fuse access cover on top of attachment plug
towards blades.
3. Remove fuse carefully. Push the fuse from the other side or turn fuse holder
over to remove fuse.
4. Risk of fire. Replace fuse only with 2.5 A, 125 V fuse.
5. Close fuse cover. Slide closed the fuse access
cover on top of attachment plug.
6. Risk of fire. Do not replace attachment plug.
It contains a safety device (fuse) that should
not be removed. Discard product if the
attachment plug is damaged.
Note:
1. Do not force the fuse when replacing to reduce the risk of damage.

1. Before cleaning and assembling, unplug the power cord from the outlet.
2. To ensure adequate air circulation to the motor, keep vents at the rear of the
motor housing free from dust, flu, etc. Unplug before cleaning vents with a
vacuum cleaner. Do not disassemble the fan to remove flu.
3. Do not allow water or any other liquid into the motor housing or interior parts.
1. Be sure to unplug from the electrical supply source before cleaning.
2. Plastic parts should be cleaned with mild soap and a damp cloth or sponge.
Thoroughly to remove soap film with clean water.
3. Be sure not to let water or other liquid enter inside of motor.
4. Do not use any abrasive detergents or solvents to avoid scratching the surface. Do
not use gasoline or paint thinner.
This product carries a one (1) year warranty against defects in workmanship and
materials. NOMA Canada agrees to replace a defective product, within the stated
warranty period, when returned to the place of purchase with proof of purchase.
This product is not guaranteed against wear or breakage due to misuse and/or
abuse.
Imported by NOMA Canada, Toronto, Canada M4S 2B8
Made in China
CLEANING
WARRANTY MAINTENANCE INSTRUCTIONS
10
MODEL: 043-7020-8 contact us 1-866-827-4985
The fan requires little maintenance. Do not try to fix it by yourself. Refer it to
qualified service personnel if service is needed.
