NOMA Schoolhouse 42" User manual

READ AND SAVE THESE INSTRUCTIONS
052-6962-0
Schoolhouse 42" Ceiling Fan
Owner’s Manual

2
Warning: To reduce the risk of personal injury, do not bend the blade arms (also referred to as flanges), when installing the brackets,
balancing the blades or cleaning the fan. Do not insert foreign objects between rotating fan blades.
Warning: To reduce the risk of fire, electric shock or personal injury, mount fan to outlet box marked "acceptable for fan support" with
the screws provided with the outlet box.
Safety Rules – Read and Save These Instructions
1. To reduce the risk of electric shock, ensure electricity has been turned off at the circuit breaker or fuse box before beginning.
2. All wiring must be in accordance with the national” and local electrical codes. Electrical installation should be performed by a
qualified licensed electrician.
3. WARNING: To reduce the risk of electrical shock or fire, do not use this fan with any solid-state fan-speed control device. It will
permanently damage the electronic circuitry.
4. CAUTION: To reduce the risk of personal injury, use only the screws provided with the outlet box.
5. The outlet box and support structure must be securely mounted and capable of reliably supporting a minimum of 35 lb (15.9 kg).
Use only UL listed outlet boxes marked “FOR FAN SUPPORT.”
6. The fan must be mounted with a minimum of 7' (2.13 m) from the trailing edge of the bladeblades to the floor.
7. Avoid placing objects in the path of the blades.
8. To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan.
9. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable for
most cleaning.
10. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the equipment-grounding conductor on one side of the outlet box
and the ungrounded conductor on the other side of the outlet box.
11. All set screws must be checked and retightened where necessary before installation.
Warning: To reduce the risk of fire, electric shock, or personal injury, mount to outlet box marked "acceptable for fan support of 35 lb
(15.9 kg) or less" and use mounting screws provided with the outlet box. Most outlet boxes commonly used for the support of light
fixtures are not acceptable for fan support and may need to be replaced. Due to the complexity of the installation of this fan, a qualified
licensed electrician is strongly recommended.
!
!
!
Attention: This product is equipped with a 190 W limiting device. If lamping exceeds 190 W the light kit will shut off automatically
until the proper wattage of bulbs is installed. Reset the light kit by turning it off, replacing the bulbs with the correct wattage, and then
turning the light kit back on.
!

Required
Helpful
Flathead
screwdriver
Crosshead
screwdriver Safety glasses
Pliers
Step ladder
Wire strippers
Wire cutters
Soft cloth
Electrical tape
To Beging: Tools Needed (not supplied)
3

Unpacking Your Fan
Unpack and inspect fan carefully to be certain all contents are included.
Turn off power at breaker box to
avoid possible electric shock.
Use metal outlet box (sold separately)
suitable for fan support. Secure outlet box
directly to the building structure using wood
screws (included). Outlet box must support
35 lb (15.9 kg) minimum.
Install mounting plate to outlet box
in the ceiling using washers and the
mounting screws provided.
Outlet box
Mounting plate
Flat washers
Spring washers
Mounting screws
1. Set of blades (4)
2. Mounting plate
3. Fan motor assembly
4. Motor housing
5. Blade arms (4)
6. Glass shade
7. Balance kit
Installing Your Fan
Fig.3Fig.2Fig.1
4
1
2
3
7
6
4
5
Hardware bag
Blade screws 13 pcs
13 pcs
Fibre washers
3 pcs
Wire nuts
Wood screws 2 pcs
2 pcs
2 pcs
2 pcs
2 pcsFlat washers
5 pcsMounting bracket screws
2 pcsPull chains with fob
4 pcsMotor housing screws
1 pcPlastic plug
Spring washers
Star washers
Mounting screws

1. Carefully lift the fan motor assembly (without the blades) and
insert the plate of the fan motor assembly into the slot in
the mounting plate as shown in Fig. 4.
2. Secure the safety cable to the building structure using a wood
screw (not included).
You are now ready to make the electrical connections.

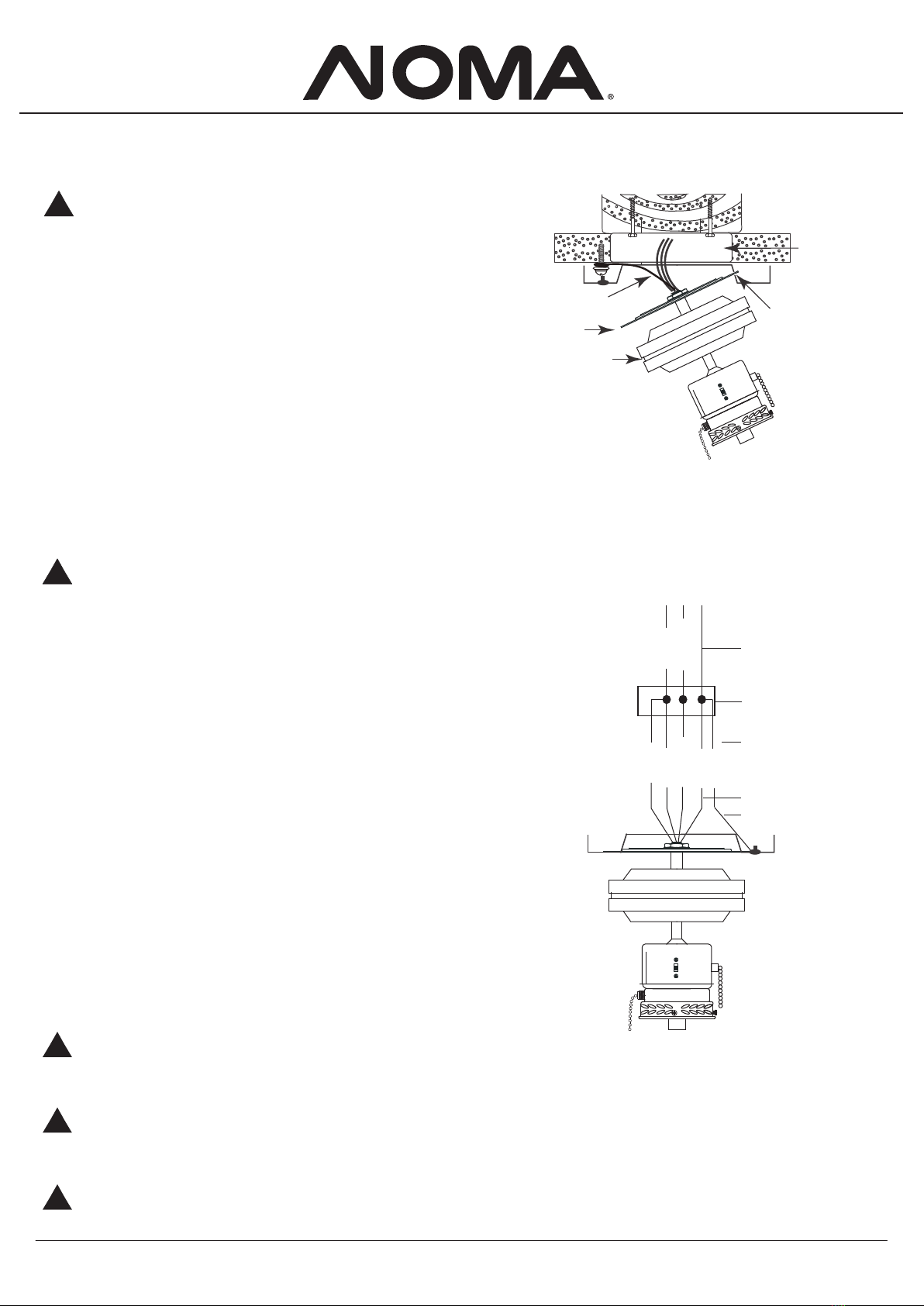

Hanging the Fan
Fig. 4
Warning: Turn off the power.
Follow the steps below to hang your fan properly.
!
5
Motor
Slot
Outlet box
Safety cable
Plate
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed electrician.
Follow the steps below to connect the fan to your household
wiring. Use the wire nuts supplied with your fan. Secure the wire
nuts with electrical tape. Make sure there are no loose strands or
connections.
1. Connect the ground conductor of the 120 V supply (this may
be a bare wire or a wire with green-coloured insulation) to the
green ground lead(s) of the fan. (Fig. 5)
2. Connect the fan motor white wire to the supply white (neutral)
wire using a wire nut. (Fig. 5)
3. Connect the fan motor black wire to the supply black (hot)
wire using a wire nut. (Fig. 5).
4. Connect the blue wire for the light kit to the black (hot) household
supply wire.
5. Turn wire nut connections upward, spreading them apart so
the green (ground) will be on one side of the outlet box and the
white, black and blue wires will be on the other side, and push
carefully up into the outlet box.
Making the Electrical Connections
Fig. 5
Warning: To avoid possible electric shock, be sure
electricity is turned off at the main fuse box before
wiring.
!
Warning: To reduce the risk of electric shock or fire, do not
use this fan with any solid-state fan-speed control device. It
will permanently damage the electronic circuitry.
!
!
Warning: Check to see that all connections are tight, includ-
ing ground, and that no bare wire is visible at the wire nuts,
except for the ground wire.
!
Warning: Electrical diagrams are for reference only.
Optional use of any light kit must be UL listed and marked
"suitable for use with this fan".
SUPPLY CIRCUIT
BLACK
WHITE
BLACK
WHITE
BLUE
GREEN
GREEN
Outlet box
Ground
conductor
Green
ground
lead
Ground from downrod
Ground from
mounting bracket

6
1. Tilt the motor assembly up into position under the mounting
2. Unscrew the 4 motor housing screws from the side of the
mounting bracket.
bracket. Secure the bracket to the plate with the 4 mounting bracket
screws provided. (Fig. 7)
3. Carefully lift the motor housing onto the mounting plate,
properly align the holes and tighten the motor housing with the
4 motor housing screws supplied. (Fig. 8)
Finishing the Fan Installation
Fig. 7
Fig. 8
Warning: Do not leave fan assembly unattended until
all four mounting bracket screws are engaged and
firmly tightened.
!
Screws
Mounting
plate
Motor
Mounting
bracket
Mounting
plate
Screws
Motor
housing

7
1. Attach the blade to the blade bracket using the screws and
fibre washers as shown in Fig. 9.
2. Tighten each screw. Make sure the blade is straight.
3. Unscrew the two blade bracket screws and washers from the motor.o
4. Fasten one blade assembly to the motor using the two blade bracket
screws and washers supplied. (Fig.9)
5. Repeat this process with the other blades.
Attaching the Fan Blades
Fig. 9
Warning: To reduce the risk of personal injury, do not
bend the blade arms while installing, balancing the
blades, or cleaning the fan. Do not insert foreign objects
between rotating fan blades.
!
Screws Blade
Blades bracket
Blade screws
Fibre
washers
1. Install one 60 W E12 bulb (not included)
2. Mount the glass shades to the light fixture by unscrewing
partway the thumb screws on the glass holders, inserting the
glass, then gently tightening the thumb screws by hand evenly
to the glass. DO NOT OVER TIGHTEN. (Fig. 10)
3. Attach one pull chain with fob to the chain for the light
and attach one pull chain with fob to the chain for the
slide switch.
4. Restore power and your light kit is ready for operation.
Fig. 10
Before starting installation, disconnect the power by
turning off the circuit breaker or removing the fuse at
fuse box. Turning power off using the fan switch is not
sufficient to prevent electric shock.
!
Switch housing
Light kit
assembly
Glass shade
Bulb
(not included)
Thumb
screws
Chain for the slide
Chain for the light
Pull chain with fob
Pull chain with fob
switch

8
Installing the Light Kit
1. Disassemble the switch housing cover from the light kit by
removing the nut and washer on the centre of the switch
housing cover, keep the light kit for future use. (Fig. 11)
2. Attach the plastic plug to the switch housing cover.
3. Install the switch housing cover to the switch housing with
screws provided.
Fan Without Light Kit (Optional)
Fig. 11
Switch housing
Screws
Switch
housing
cover
Plastic plug
Blade Balancing
The following procedure should correct most fan wobble. Check
after each step.
1. Check that all blade and blade bracket screws are secure.
2. Most fan wobble problems are caused when blade levels are
unequal. Check this level by selecting a point on the ceiling
above the tip of one of the blades. Measure from a point on the
centre of each blade to the point on the ceiling. Measure this
distance as shown in Fig.12. Rotate the fan until the next
blade is positioned for measurement. Repeat for each blade.
Measurements deviation should be within 1/8" (3.2 mm). Run
the fan for 10 minutes.
3. Use the enclosed blade balancing kit if the blade wobble is
still noticeable. Fig. 12
Touching ceiling

9
Turn on the power and check the operation of your fan. There are
two pull chains available in your fan:
1. 3-speed pull chain. Controls the fan speed as follows: 1 pull-
High, 2 pulls: Medium, 3 pulls: Low, and 4 pulls: Off.
Speed settings for warm or cool weather depend on factors such
as the room size, ceiling height, number of fans, and so on.
2. Light kit pull chain. Turns the light kit on and off.
The slide switch controls directions: forward (switch down) or
reverse (switch up).
Warm weather (counter clockwise direction): A downward
airflow creates a cooling effect as shown in Fig. 13. This
allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather (clockwise direction): An upward airflow moves
warm air off the ceiling area as shown in Fig. 14. This allows
you to set your heating unit on a lower setting without affecting
your comfort.
Operating Your Fan
Fig. 13
Fig. 14
Note: Wait for the fan to stop before changing the setting of
the slide switch.
!

10
Here are some suggestions to help you maintain your fan.
1. Because of the fan's natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. (It is not necessary to remove fan from ceiling.)
2. Clean your fan periodically to help maintain its new appearance over the years. Use only a soft brush or lint-free cloth to avoid
scratching the finish. The plating is sealed with a lacquer to minimize discolouration or tarnishing. Do not use water when cleaning.
This could damage the motor, the wood, or possibly cause an electric shock.
3. You can apply a light coat of furniture polish to the wood blades for additional protection and enhanced beauty. Cover small
scratches with a light application of shoe polish.
4. There is no need to oil your fan. The motor has permanently lubricated sealed ball bearings.
PROBLEM
Fan will not start
Fan sounds noisy
Lights shut off and
will not come back on.
SOLUTION
Check main and branch circuit fuses or breakers.
Check line wire connections to the fan and switch wire connections in the switch housing.
Make sure all motor housing screws are snug.
Make sure the screws that attach the fan blade bracket to the motor hub are tight.
Make sure wire nut connections are not rattling against each other or the interior wall of the switch housing.
Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this time.
If using ceiling fan light kit, make sure the screws securing the glassware are tight. Check that the light bulb is
also secure.
Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
Make sure your ceiling box is secure and rubber isolator pads are used between mounting bracket and outlet
box.
This unit is equipped with a wattage limiting device. Lamping in excess of 190 W will disable your ceiling
fan's light kit. To reset your light kit you must turn the power off and install bulbs of lower wattage,, keeping
the wattage under 190 W. Restore power to your ceiling fan and continue normal operation.
Warning: Make sure the power is off at the electrical panel box before you attempt any repairs. Refer to the section,
This Noma® product carries a limited ten (10) year warranty against defects in the motor, and a one (1) year warranty
against defects in workmanship and materials. Trileaf Distribution agrees to replace the defective product free of charge
within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not
guaranteed against wear or breakage due to misuse and/or abuse.
"making electrical connections".
!
Care of Your Fan
Troubleshooting
Warranty

LISEZ ET CONSERVEZ CES CONSIGNES
052-6962-0
Ventilateur de plafond de 42 po Schoolhouse
Guide de l'utilisateur

2
Avertissement : pour réduire le risque de blessure, ne pliez pas les bras des pales (également appelés brides) lorsque vous installez
les supports, équilibrez les pales ou nettoyez le ventilateur. N'introduisez pas de corps étranger entre les pales rotatives du
ventilateur.
Avertissement : pour réduire le risque d'incendie, de choc électrique ou de blessure, montez le ventilateur sur une boîte de sortie
indiquant « Convient au support d'un ventilateur » avec les vis fournies avec la boîte de sortie.
Règles de sécurité – Lisez et conservez ces consignes
1. Pour réduire le risque de choc électrique, assurez-vous que le courant est coupé au niveau du disjoncteur ou du coffret de fusibles
avant de commencer.
2. Tout câblage doit être installé conformément aux codes électriques nationaux et locaux. L'installation électrique devrait être effectuée
par un électricien qualifié et agréé.
3. AVERTISSEMENT : pour réduire le risque de choc électrique ou d'incendie, n'utilisez pas ce ventilateur avec n'importe quel appareil
à commande de vitesse transistorisée. Cela endommagera la circuiterie électronique de façon permanente.
4. ATTENTION : pour réduire le risque de blessure, n'utilisez que les vis fournies avec la boîte de sortie.
5. La boîte de sortie et la structure de support doivent être solidement fixées et doivent pouvoir supporter un poids d'au moins 35 lb
(15,9 kg). N'utilisez que les boîtes de sortie listées par UL et portant la mention « CONVIENT AU SUPPORT D'UN
VENTILATEUR ».
6. Le ventilateur doit être monté en conservant une distance minimum de 7 pi (2,13 m) entre le plancher et le bord de fuite des pales.
7. Évitez de placer des objets sur la trajectoire des pales.
8. Pour éviter de vous blesser ou d'endommager le ventilateur et d'autres objets, soyez prudent lorsque vous travaillez près du
ventilateur ou le nettoyez.
9. N'utilisez ni eau ni détergents lorsque vous nettoyez le ventilateur ou les pales du ventilateur. Un chiffon à poussière sec ou
légèrement humidifié est généralement suffisant pour le nettoyage.
10. Après avoir procédé aux branchements électriques, les conducteurs épissés doivent être tournés vers le haut et soigneusement
rangés dans la boîte de sortie. Les fils doivent être étalés séparément, avec le conducteur de masse et le conducteur de protection
d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.
11. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.
Avertissement : pour réduire le risque d'incendie, de choc électrique ou de blessure, montez l'appareil sur une boîte de sortie
indiquant « Convient au support d'un ventilateur de 35 lb (15,9 kg) ou moins » et utilisez les vis de montage fournies avec la
boîte de sortie. La plupart des boîtes de sortie généralement utilisées pour la pose d'un appareil d'éclairage ne conviennent pas à l
a suspension d'un ventilateur et peuvent nécessiter un remplacement. En raison de la complexité de l'installation de ce ventilateur,
le recours à un électricien qualifié et agréé est fortement recommandé.
!
!
!
Attention : ce produit est équipé d'un limiteur de puissance de 190 W. Si la puissance des lampes dépasse 190 W, le luminaire s'éteint
automatiquement jusqu'à ce que des ampoules de puissance appropriée soient installées. Pour redémarrer le luminaire, éteignez-le,
remplacez les ampoules par celles de puissance appropriée, puis rallumez le luminaire.
!

Indispensables
Utiles
Tournevis plat Tournevis
cruciforme Lunettes de
protection
Pinces
Escabeau
Outil à dénuder
Coupe-fils
Chiffon doux
Ruban isolant
Pour commencer : outils nécessaires (non fournis)
3

Déballage de votre ventilateur
Déballez et inspectez soigneusement le ventilateur pour vous assurer qu'il ne manque aucune pièce.
Coupez le courant au niveau du
disjoncteur pour éviter tout risque de
choc électrique.
Utilisez une boîte de sortie en métal (vendue
séparément) qui convient au support de
ventilateur. Fixez la boîte de sortie directement
à la structure du bâtiment à l'aide de vis à bois
(incluses). La boîte de sortie doit pouvoir
supporter au moins 35 lb (15,9 kg).
Fixez la plaque de montage à la boîte
de sortie du plafond à l'aide des
rondelles et des vis de montage
fournies.
Boîte de sortie
Plaque de
montage
Rondelles plates
Rondelles à ressort
Vis de montage
1. Ensemble de pales (4)
2. Plaque de montage
3. Bloc moteur
4. Boîtier du moteur
5. Bras de pales (4)
6. Abat-jour en verre
7. Trousse d'équilibrage
Installation de votre ventilateur
Fig.3Fig.2Fig.1
4
1
2
3
7
6
4
5
Trousse de quincaillerie
Vis de pales 13 pièces
13 pièces
Rondelles en fibre
3 pièces
Capuchons de connexion
Vis à bois 2 pièces
2 pièces
2 pièces
2 pièces
2 piècesRondelles plates
5 piècesVis du support de
montage
2 piècesChaînettes à breloque
4 piècesVis du boîtier de moteur
1 pièceFiche en plastique
Rondelles à ressort
Rondelles éventail
Vis de montage

1. Soulevez précautionneusement le bloc moteur (sans les pales)
et insérez la plaque du bloc moteur dans la fente située sur la
plaque de montage, tel qu'illustré par la fig. 4.
2. Fixez le câble de sécurité à la structure du bâtiment à l'aide
d'une vis à bois (non incluse).
Vous pouvez maintenant effectuer les branchements électriques.
Suspension du ventilateur
Fig. 4
Avertissement : coupez le courant.
Suivez les étapes ci-dessous pour suspendre
correctement votre ventilateur.
!
5
Moteur
Fente
Boîte de sortie
Câble de sécurité
Plaque
Si vos connaissances ou votre expérience en électricité sont limitées,
faites installer votre ventilateur par un électricien agréé.
Suivez les étapes ci-dessous pour brancher votre ventilateur au câblage
de votre maison. Utilisez les capuchons de connexion fournis avec votre
ventilateur. Fixez les capuchons de connexion avec du ruban isolant.
Assurez-vous qu'il n'y a aucun fil ni branchement mal fixé.
1. Branchez le conducteur de masse de l'alimentation à 120 V (ce peut être
un fil nu ou un fil avec un isolant de couleur verte) au(x) fil(s) de terre
vert(s) du ventilateur. (Fig. 5)
2. Branchez le fil blanc du moteur du ventilateur au fil d'alimentation blanc
(neutre) à l'aide d'un capuchon de connexion. (Fig. 5)
3. Branchez le fil noir du moteur du ventilateur au fil d'alimentation noir
(chargé) à l'aide d'un capuchon de connexion. (Fig. 5)
4. Branchez le fil bleu du luminaire au fil d'alimentation noir (chargé) de
la maison.
5. Tournez les capuchons de connexion vers le haut en les étalant séparément,
de façon à ce que le fil vert (de terre) se trouve d'un côté de la boîte de sortie
et les fils blanc, noir et bleu de l'autre côté. Puis repoussez-les délicatement
dans la boîte de sortie.
Établissement des branchements électriques
Fig. 5
Avertissement : pour éviter tout risque de choc électrique,
assurez-vous que le courant est coupé au niveau de la boîte
principale des fusibles avant de procéder au câblage.
!
Avertissement : pour réduire le risque de choc électrique ou d'incendie,
n'utilisez pas ce ventilateur avec n'importe quel appareil à commande de
vitesse transistorisée. Cela endommagera la circuiterie électronique de
façon permanente.
!
!
Avertissement : contrôlez pour vous assurer que tous les branchements
sont bien serrés, notamment la mise à la terre, et qu'aucun fil nu n'est
visible au niveau des capuchons de connexion, à l'exception du fil de
mise à la terre.
!
Avertissement : les schémas électriques ne sont qu'à titre indicatif. Tout
type de luminaire utilisé en option doit être listé par UL et porter la
mention « Convient à une utilisation avec ce ventilateur ».
CIRCUIT D'ALIMENTATION
NOIR
BLANC
NOIR
BLANC
BLEU
VERT
VERT
Boîte de sortie
Conducteur de masse
Fil vert de mise à la terre
Mise à la terre de la tige
Mise à la terre du
support de montage

6
1. Inclinez le bloc moteur vers le haut pour le positionner sous le
support de montage. Fixez le support à la plaque avec les 4 vis
du support de montage fournies. (Fig. 7)
2. Dévissez les 4 vis du boîtier du moteur situées sur le côté du
support de montage.
3. Déposez précautionneusement le boîtier du moteur sur la plaque
de montage, alignez correctement les trous et vissez le boîtier
du moteur avec les 4 vis de boîtier de moteur fournies. (Fig. 8)
Finir l'installation du ventilateur
Fig. 7
Fig. 8
Avertissement : ne laissez pas le bloc du ventilateur sans
surveillance tant que les quatre vis du support de montage
ne sont pas posées et fermement serrées.
!
Vis
Plaque de montage
Moteur
Support de
montage
Plaque de montage
Vis
Boîtier du moteur

7
1. Fixez la pale au support de pale à l'aide des vis et des rondelles
en fibre, tel qu'illustré à la fig. 9.
2. Serrez chaque vis. Assurez-vous que la pale est droite.
3. Dévissez les deux vis du bras de pale et les rondelles du moteur.
4. Fixez un bloc de pale au moteur à l'aide des deux vis de bras
de pale et des rondelles fournies. (Fig. 9)
t
5. Répétez ce processus avec les autres pales.
Fixation des pales du ventilateur
Fig. 9
Avertissement : pour réduire le risque d'incendie ou de blessure,
ne pliez pas les bras des pales lorsque vous installez et équilibrez
les pales ou lorsque vous nettoyez le ventilateur. N'introduisez
pas de corps étranger entre les pales rotatives du ventilateur.
!
Vis Pale
Support de pale
Vis de pales
Rondelles
en fibre
1. Installez une ampoule de 60 W E12 (non comprise).
2. Montez les abat-jours en verre sur le luminaire en dévissant
partiellement les vis de serrage des supports en verre, puis en
insérant le verre, avant de resserrer avec délicatesse et
uniformément les vis de serrage manuel. NE SERREZ PAS
TROP. (Fig. 10)
3. Attachez une chaînette à breloque à la chaînette du luminaire
et l'autre chaînette à breloque à la chaînette de l'interrupteur à
glissière.
4. Rétablissez le courant. Votre luminaire est prêt à l'emploi.
Fig. 10
Avant de procéder à l'installation, coupez le courant en
coupant le disjoncteur ou en ôtant le fusible du coffret de
fusibles. Couper le courant à l'aide de l'interrupteur du
ventilateur n'est pas suffisant pour empêcher les chocs
électriques.
!
Boîtier de l'interrupteur
Bloc du luminaire
Abat-jour en verre
Ampoule (non incluse)
Vis de serrage
Chaînette de l'interrupteur
Chaînette du luminaire
Chaînette à breloque
Chaînette à breloque
à glissière

8
Installation du luminaire
1. Séparez le couvercle du boîtier de l'interrupteur et le luminaire
en ôtant l'écrou et la rondelle situés au centre du couvercle du
boîtier de l'interrupteur. Conservez le luminaire pour utilisation
future. (Fig. 11)
2. Insérez la fiche en plastique dans le couvercle du boîtier de
l'interrupteur.
3. Montez le couvercle du boîtier de l'interrupteur au boîtier de
l'interrupteur avec les vis fournies.
Ventilateur sans luminaire (optionnel)
Fig. 11
Boîtier de l'interrupteur
Vis
Couvercle du boîtier
de l'interrupteur
Fiche en plastique
Équilibrage des pales
La procédure suivante devrait corriger la plupart des problèmes
d'oscillation du ventilateur. Procédez à une vérification après
chaque étape.
1. Vérifiez que toutes les vis des pales et des supports de pales
sont bien serrées.
2. La plupart des problèmes d'oscillation des ventilateurs se
produisent lorsque les pales ne sont pas positionnées au même
niveau. Vérifiez ce niveau en sélectionnant un point du plafond
situé au-dessus de l'extrémité d'une des pales. Mesurez la distance
entre un point situé au centre de chaque pale et le point du plafond.
Mesurez cette distance tel qu'indiqué sur la fig. 12. Faites tourner
le ventilateur jusqu'à ce que la pale suivante soit positionnée pour
la mesure. Répétez ce processus pour chaque pale. Les mesures ne
devraient pas différer de plus d'1/8 po (3,2 mm). Faites marcher le
ventilateur pendant 10 minutes.
3. Utilisez la trousse d'équilibrage des pales incluse si l'oscillation des
pales est encore visible.
Fig. 12
Point au plafond

9
Établissez le courant et vérifiez l'état de marche de votre ventilateur.
Il y a deux chaînettes sur votre ventilateur :
1. Une chaînette à 3 vitesses. Elle contrôle la vitesse du ventilateur
comme suit : tirer 1 fois pour la grande vitesse, tirer 2 fois pour
la vitesse moyenne, tirer 3 fois pour la basse vitesse, tirer 4 fois
pour arrêter le ventilateur.
Les réglages de vitesse par temps chaud ou frais dépendent de
facteurs tels que la taille de la pièce, la hauteur de plafond, le
nombre de ventilateurs, etc.
2. Une chaînette pour le luminaire Permet d'allumer et d'éteindre
le luminaire.
L'interrupteur à glissière commande la direction : marche avant
(interrupteur baissé) ou marche inversée (interrupteur monté).
Par temps chaud (dans le sens inverse des aiguilles d'une montre) : un
courant d'air descendant entraîne un effet rafraîchissant, tel qu'illustré
par la fig. 13. Ceci vous permet de régler votre climatiseur sur une
température plus élevée sans perturber votre confort.
Par temps frais (dans le sens des aiguilles d'une montre) : un courant
d'air ascendant fait circuler l'air chaud concentré au plafond, tel qu'illustré
par la fig. 14. Ceci vous permet de régler votre chauffage sur une
température plus basse sans perturber votre confort.
Fonctionnement de votre ventilateur
Fig. 13
Fig. 14
Remarque : attendez que le ventilateur s'arrête avant de
changer le réglage de l'interrupteur à glissière.
!

10
Voici quelques suggestions pour vous aider à entretenir votre ventilateur.
1. Certains branchements risquent de se desserrer en raison du mouvement naturel du ventilateur. Vérifiez les branchements, les
supports et les pales deux fois par an. Assurez-vous qu'ils sont fixés fermement. (Il n'est pas nécessaire d'enlever le ventilateur
du plafond.)
2. Nettoyez votre ventilateur de temps en temps pour lui permettre de conserver son aspect neuf au fil des années. Utilisez seulement
une brosse douce ou un chiffon sans peluches pour éviter de rayer le fini. Le revêtement est fixé avec une laque pour minimiser la
décoloration ou le ternissement. Ne le nettoyez pas avec de l'eau. Ceci pourrait endommager le moteur, le bois ou causer un choc ]
électrique.
3. Vous pouvez appliquer une fine couche d'encaustique pour meubles sur les pales en bois pour mieux les protéger et les embellir.
Dissimulez les petites rayures en appliquant une fine couche de cire à chaussures.
4. Inutile de lubrifier votre ventilateur. Le moteur est équipé de roulements à billes lubrifiés de manière permanente.
PROBLÈME
Le ventilateur ne
démarre pas
Le ventilateur est
bruyant
Les luminaires
s'éteignent et ne se
rallument pas
SOLUTION
Vérifiez les fusibles ou les disjoncteurs du circuit principal et du circuit de dérivation.
Vérifiez les branchements des fils de ligne au ventilateur et les branchements des fils de l'interrupteur au
boîtier de l'interrupteur.
Assurez-vous que toutes les vis du boîtier du moteur sont bien ajustées.
Assurez-vous que les vis qui relient le support de pale du ventilateur au moyeu du moteur sont bien serrées.
Assurez-vous que les raccordements du capuchon de connexion ne s'entrechoquent pas ou ne cognent pas
contre la paroi intérieure du boîtier de l'interrupteur.
Rodez pendant 24 heures. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période.
Si vous utilisez les luminaires pour ventilateur de plafond, assurez-vous que les vis qui tiennent le verre sont
bien serrées. Vérifiez que l'ampoule est également bien fixée.
Assurez-vous qu'il existe un petit espace entre le plafond et le couvercle. Ce dernier ne doit pas toucher le plafond.
Assurez-vous que la boîte de votre plafond est solidement fixée et que des tampons isolants en caoutchouc sont
placés entre le support de montage et la boîte de sortie.
Ce produit est équipé d'un limiteur de puissance. Une puissance supérieure à 190 W met automatiquement le
luminaire de votre ventilateur hors d'état de marche. Pour redémarrer votre luminaire, vous devez couper le
courant et installer des ampoules de puissance plus faible, inférieure à 190 W. Remettez ensuite votre ventilateur
de plafond sous tension et continuez à l'utiliser normalement.
Avertissement : assurez-vous que le courant est coupé au niveau du boîtier du panneau électrique avant de tenter toute
réparation. Reportez-vous à la section « Faire des branchements électriques ».
Cet article NomaMD comprend une garantie limitée de dix (10) ans contre toute défectuosité du moteur et une garantie
de un (1) an contre les défauts de fabrication et de matériau(x). Distribution Trifeuil consent à remplacer l’article
défectueux sans frais au cours de la période de garantie convenue lorsque l’article, accompagné de la preuve d’achat,
est retourné par l’acquéreur initial. Exclusion : usure ou bris causés par un usage abusif ou inapproprié.
Entretien de votre ventilateur
Dépannage
Garantie
!
