Oase Aquamax ECO User manual

40464/12-14
AquaMax Eco Control
40464 GAW_AquaMax Eco Control_A5_end_. 18.12.14 13:41 Seite 2

- -
2
A
AMX0029
B C
AMX0031 AMX0032
D
AMX0030
E
AMX0035

- DE -
3
- DE -
Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts AquaMax Eco Control haben Sie eine gute Wahl
getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
D
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.
→Verweis auf ein anderes Kapitel.

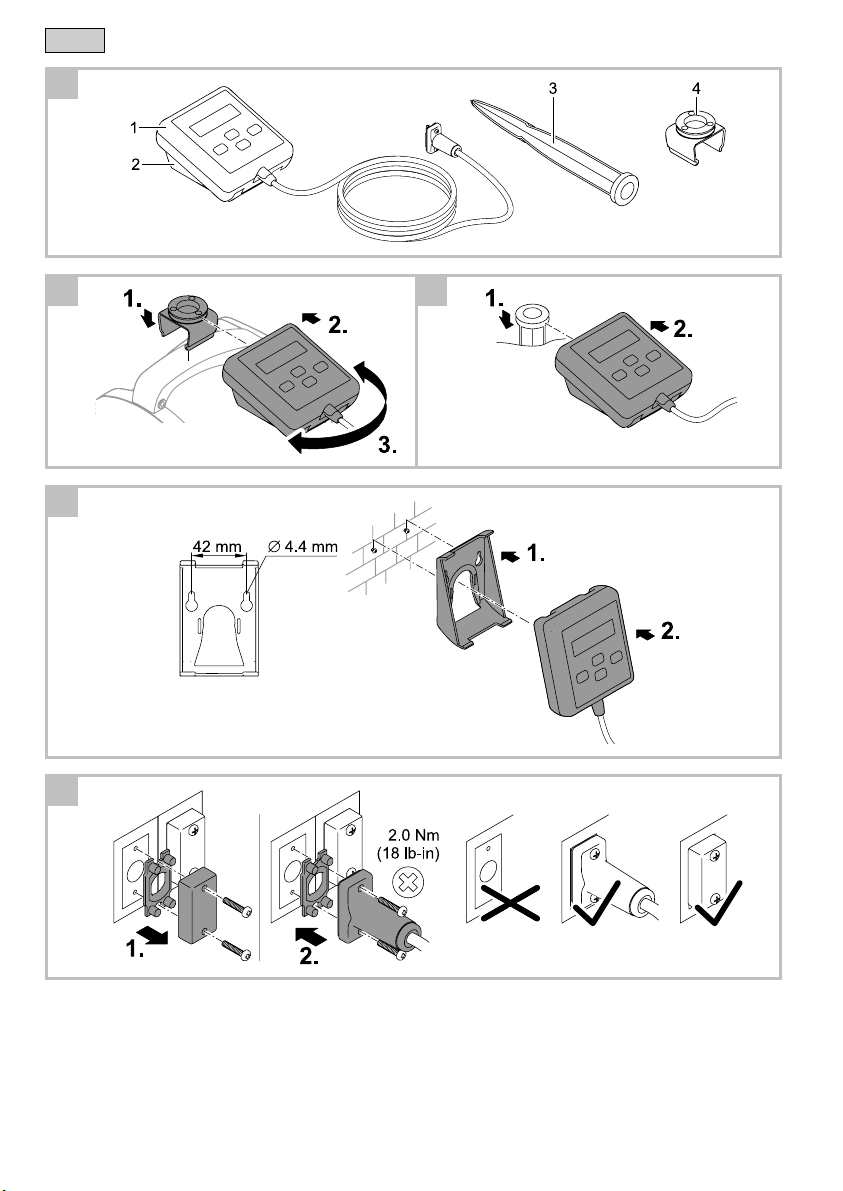

Lieferumfang

A
Beschreibung
1 AquaMax Eco Control
2 Halterahmen zur Wandbefestigung, zur Aufnahme von Erdspieß oder Halteklammer
3 Erdspieß
4 Halteklammer zur Befestigung am Pumpengriff
Produktbeschreibung
Mit AquaMax Eco Control können DMX/RDM-fähige Pumpen der Reihe AquaMax Eco Expert gesteuert werden.
Eigenschaften:
•Anschluss an die DMX/RDM-Buchse der Pumpe.
•Beleuchtetes Display.
•Betrieb ohne separate Stromversorgung.
•Pumpenleistung steuern, Seasonal Function Control (SFC) ein- oder ausschalten.
•Status und Störungen der Pumpe anzeigen lassen.
Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung
AquaMax Eco Control, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Anschluss an OASE-Filterpumpen der Reihe AquaMax Eco Expert, die zur Steuerung über dieses Gerät geeignet
sind.
•Betrieb unter Einhaltung der technischen Daten.

- DE -
4
Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht
dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Gefahren durch die Kombination von Wasser und Elektrizität
•Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
•Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Sicherer Betrieb
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung überein-
stimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anlei-
tung.
•Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
•Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich auf-
gefordert werden.
•Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autori-
sierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das Gerät bzw. die Kom-
ponente entsorgt werden.
Aufstellen und Anschließen
Gerät auf der Pumpe befestigen
So gehen Sie vor:
B
1. Halteklammer auf den Pumpengriff setzen.
2. Gerät auf die Halteklammer schieben.
3. Gerät ausrichten.
Gerät mit Erdspieß aufstellen
So gehen Sie vor:
C
1. Erdspieß mit ganzer Länge in den Boden stecken.
2. Gerät auf den Erdspieß schieben.
3. Standfestigkeit prüfen.

- DE -
5
Gerät an der Wand befestigen
So gehen Sie vor:
D
1. Halterahmen abziehen und mit geeigneten Schrauben befestigen
2. Gerät auf den Halterahmen setzen.
– Halterahmen muss einrasten.
Gerät anschließen
So gehen Sie vor:
E
1. Die Schutzkappe am Gerät entfernen.
2. Den Stecker des Anschlusskabels aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
– Stecker nur an der linken DMX/RDM-Buchse anschließen.
Hinweis!
Das Gerät wird zerstört, wenn Wasser in die DMX/RDM-Buchsen eindringt.
•DMX/RDM-Buchsen mit DMX/RDM-Stecker oder Schutzkappe verschließen.
AMX0034
Bedienung
Übersicht Steuerung
MODE
1
3
2
5
6
4
ECO EXPERT 21000
SPEED 100 %
AMX0033
Beschreibung Funktion
1 Zweizeiliges Display mit Hintergrundbe-
leuchtung
2 LED „Ein/Aus“ Zeigt an, ob die Pumpe ein-/ oder ausgeschaltet ist
3 Taste „Ein/Aus“ Pumpe ein- oder ausschalten
4 Pfeiltasten Werte in den Menüs ändern oder weitere Zeilen im Menü wählen
5 Taste „Mode“ Nächstes Menü im Display wählen
Die Auswahl ist fortlaufend. Vom letzten Menü wird ins erste Menü
gesprungen.
6 LED „MODE“ Zeigt den Status der Pumpe an

- DE -
6
Statusanzeigen
Die LEDs signalisieren folgende Zustände:
LED Status Beschreibung
LED „Ein/Aus“ Grün Pumpe ist eingeschaltet
Aus Pumpe ist ausgeschaltet
LED „MODE“ Grün Seasonal Function Control (SFC) ist aktiviert
Rot blinkend Störung (→Fehlermeldungen)
Aus SFC ist deaktiviert
Einstellungen in den Menüs
Beim Anschluss einer AquaMax Eco Expert stehen folgende Funktionen zur Bedienung zur Verfügung.
Beschreibung
ECO EXPERT 21000
PUMP OFF
•
Angeschlossene Pumpe (z. B. AquaMax Eco Expert)
•Pumpe ist ausgeschaltet
Einstellung
•Pumpe über Ein/Aus-Taste einschalten
ECO EXPERT 21000
SPEED 100 %
•
Angeschlossene Pumpe (z. B. AquaMax Eco Expert)
•Pumpe ist eingeschaltet
Betriebsarten
•
SPEED : Drehzahl wird prozentual angezeigt (SFC ist deaktiviert)
•
SFC MODE : SFC ist aktiviert (Einstellung der Drehzahl nicht möglich)
– SFC-Modus (MIN, MID, MAX)
Einstellung (nur bei SPEED )
•Drehzahl verändern über Pfeiltasten
0 % : Minimale Drehzahl, 100 % : Maximale Drehzahl
ECO EXPERT 21000
SFC MODE MAX
SFC ON
SFC MODE MID
Nur Anzeige
•
SFC (Seasonal Flow Control)
–
ON : Aktiviert
–
OFF : Deaktiviert
•
SFC-MoDE (MIN, MID, MAX)
– SFC deaktiviert: Keine Anzeige
•Nächste Anzeige wählen über Pfeiltasten
POWER 250 W
RPM 2300 /MIN
Nur Anzeige
•Aktuelle Leistungsaufnahme der Pumpe in Watt
– Genauigkeit der Anzeige: ±5 % von max. Pumpenleistung
•Aktuelle Drehzahl der Pumpe in Umdrehungen/Minute
•Nächste/vorherige Anzeige wählen über Pfeiltasten
RUNTIME 45 H
SN 1234567890
Nur Anzeige
•Gesamte Laufzeit der Pumpe in Stunden
•Seriennummer der Pumpe
SET SFC –›ON
OFF
•
SFC ist eingeschaltet
Einstellung
•SFC ausschalten über Pfeiltaste
SET SFC ON
–›OFF
•
SFC ist ausgeschaltet
Einstellung
•SFC einschalten über Pfeiltaste

- DE -
7
Fehlermeldungen
Nach Beseitigung einer Störung erlischt die Fehlermeldung automatisch.
Fehlermeldung Ursache
A
bhilfe
WARNING
NO WATER
Pumpe ist trocken gelaufen (Trockenlaufschutz hat aus-
gelöst).
– Pumpe fluten.
– Bei Betrieb im Teich Pumpe vollständig untertauchen.
– Zuleitung entlüften.
– Verstopfung in Zuleitung entfernen.
Filtergehäuse verstopft (Trockenlaufschutz hat ausge-
löst).
Pumpe reinigen
WARNING
MOTOR BLOCKED
Laufeinheit ist blockiert (Trockenlaufschutz hat ausge-
löst).
Netzstecker ziehen und Hindernis entfernen. Anschlie-
ßend Pumpe wieder einschalten.
WARNING
HIGH TEMPERATURE
Umgebungstemperatur bei Trockenaufstellung zu hoch. – Direkte Sonneneinstrahlung vermeiden.
– Maximale Wassertemperatur von +35 °C einhalten.
Wassertemperatur zu hoch. Maximale Wassertemperatur von +35 °C einhalten.
WARNING
HIGH POWER
Stromaufnahme zu hoch
– Laufeinheit schwergängig
– Starke Wasserverschmutzung
Pumpe reinigen.
Lagern/Überwintern
Das Gerät ist frostsicher bis -20 °C. Bei niedrigeren Temperaturen muss das Gerät deinstalliert und eingelagert wer-
den.
So lagern Sie das Gerät richtig:
•DMX/RDM-Stecker vor Feuchtigkeit und Verschmutzung schützen.
Verschleißteile
Folgende Komponenten sind Verschleißteile und unterliegen nicht der Gewährleistung:
•Dichtung DMX-Stecker
Entsorgung
Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme-
system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.

- EN -
8
- EN -
Translation of the original Operating Instructions
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product AquaMax Eco Control.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
GB
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Important information for trouble-free operation.
A Reference to one or more figures. In this example: Reference to Fig. A.
→Reference to another section.
Scope of delivery

A
Description
1 AquaMax Eco Control
2 Retaining frame for fastening the device to the wall, or for fitting it to the ground stake or holding clip
3 Ground stake
4 Holding clip for fastening the device to the pump handle
Product Description
AquaMax Eco Control is used to control DMX/RDM enabled pumps of the series AquaMax Eco Expert.
Features:
•Connection to the DMX/RDM socket of the pump.
•Illuminated display.
•Does not require a separate power supply.
•Control of the pump capacity, switching on/off of the Seasonal Function Control (SFC).
•Allows display of the pump status and malfunctions.
Intended use
Intended use
AquaMax Eco Control, referred to in the following as "unit", may only be used as specified in the following:
•Connection to OASE filter pumps of the AquaMax Eco Expert series that are suitable for being controlled with this
device.
•Operation under observance of the technical data.

- EN -
9
Safety information
Hazards to persons and assets may emanate from this unit if it is used in an improper manner or not in accordance
with its intended use, or if the safety instructions are ignored.
This unit can be used by children from the age of 8 and by persons
with physical, sensory or mental impairments or lack of experience
and knowledge, as long as they are supervised or instructed on how
to use the unit safely and are able to understand the potential haz-
ards. Do not allow children to play with the unit. Do not allow children
to clean or maintain the unit without close supervision.
Hazards encountered by the combination of water and electricity
•The combination of water and electricity can lead to death or severe injury from electrocution, if the unit is incorrectly
connected or misused.
•Prior to reaching into the water, always switch off the mains voltage to all units used in the water.
Safe operation
•The device may only be connected if the electrical data of the device and the power supply coincide. The device
data is to be found on the device type plate, on the packaging or in this manual.
•Never operate the unit if either the electrical cables or the housing are defective!
•Do not carry or pull the unit by its electrical cable.
•Route cords/hoses/lines in a way that they are protected against damage, and ensure that they do not present a
tripping obstacle.
•Only open the unit housing or its attendant components, when this is explicitly required in the operating instructions.
•Only execute work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, when in doubt, the manufacturer.
•Only use original spare parts and accessories for the unit.
•Never carry out technical modifications to the unit.
•The power connection cables cannot be replaced. When the cable is damaged, the unit or the component needs to
be disposed of.
Installation and connection
Fastening the device to the pump
How to proceed:
B
1. Fit the holding clip onto the pump handle.
2. Slide the device onto the holding clip.
3. Align the device.
Installing the device with the ground stake
How to proceed:
C
1. Fully insert the ground stake into the ground.
2. Slide the device onto the ground stake.
3. Check its stability.

- EN -
10
Fastening the device to the wall
How to proceed:
D
1. Remove the retaining frame and fasten it to the wall using suitable screws.
2. Fit the device into the retaining frame.
– Ensure that the device is properly engaged in the retaining frame.
Connect the unit
How to proceed:
E
1. Remove the protection cap from the unit.
2. Fit the connector of the connection cable and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
– Only connect the plug to the left-hand DMX/RDM socket.
Note!
The device will be destroyed if water penetrates the DMX/RDM sockets.
•Ensure that the DMX/RDM sockets are closed off by the DMX/RDM plug or protection
cap.
AMX0034
Operation

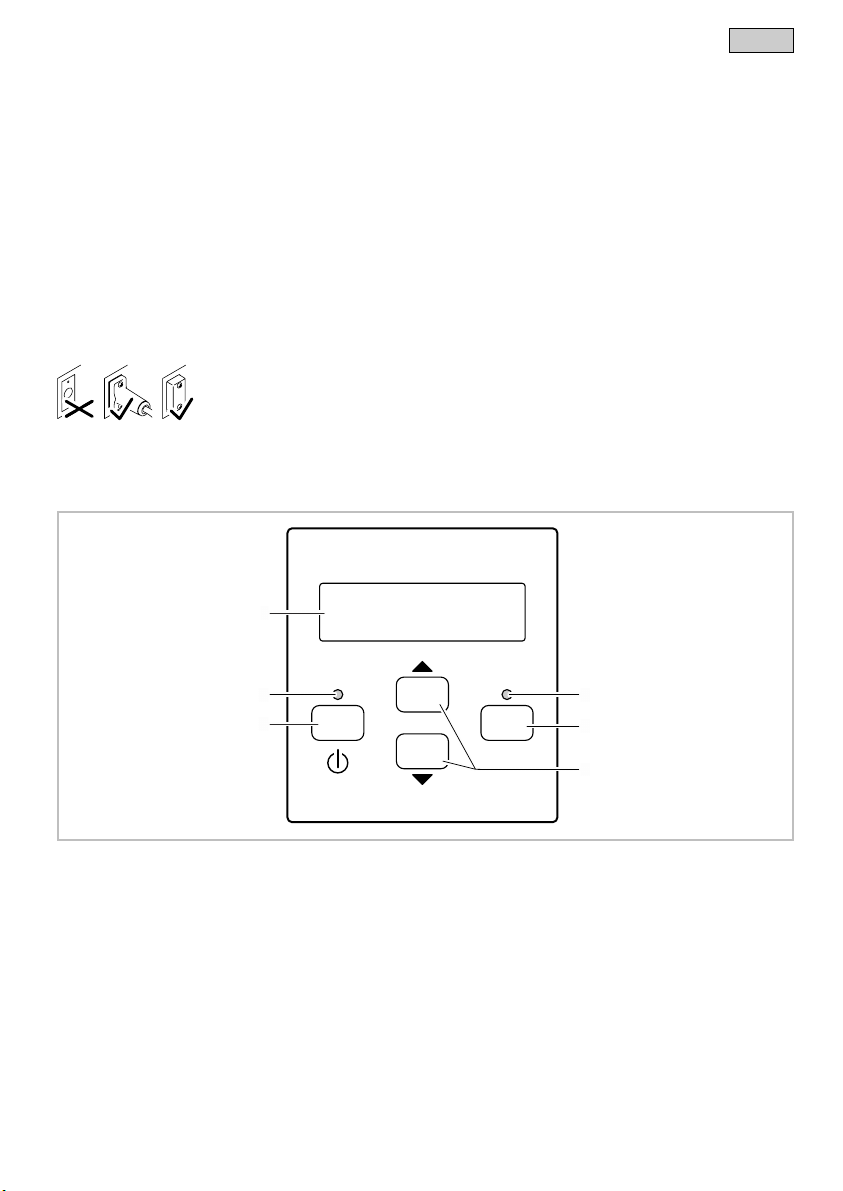

Control system overview
MODE
1
3
2
5
6
4
ECO EXPERT 21000
SPEED 100 %
AMX0033
Description Function
1 Two-line display with backlighting
2 LED ON/OFF Indicates whether the pump is switched on or off.
3 ON/OFF button For switching the pump on or off.
4
A
rrow keys For changing values in the menus or selecting other lines in the
menu.
5 Mode button For selecting the next menu in the display.
The selection is continuous. It continues from the last menu to the first
menu.
6 LED MODE Indicates the pump status.

- EN -
11
Status displays
The LEDs signal the following statuses:
LED Status Description
LED ON/OFF Green The pump is switched on.
Off The pump is switched off.
LED MODE Green Seasonal Function Control (SFC) is activated.
Red flashing Malfunction (→Error messages)
Off SFC is deactivated.
Settings in the menus
Connection of an AquaMax Eco Expert offers the following functions.
Description
ECO EXPERT 21000
PUMP OFF
•
Connected pump (e.g. AquaMax Eco Expert)
•The pump is switched off.
Setting
•Switch on the pump via the ON/OFF button.
ECO EXPERT 21000
SPEED 100 %
•
Connected pump (e.g. AquaMax Eco Expert)
•The pump is switched on.
Operating modes
•
SPEED : The speed is shown as a percentage (SFC is deactivated).
•
SFC MODE : SFC is activated (it is not possible to adjust the speed).
– SFC mode (MIN, MID, MAX)
A
djustment (only for SPEED )
•Change the speed using the arrow keys.
0 % : Min. speed, 100 % : Max. speed
ECO EXPERT 21000
SFC MODE MAX
SFC ON
SFC MODE MID
Only display
•
SFC (Seasonal Flow Control)
–
ON : Activated
–
OFF : Deactivated
•
SFC-MoDE (MIN, MID, MAX)
– SFC deactivated: No display
•Select the next display using the arrow keys.
POWER 250 W
RPM 2300 /MIN
Only display
•Current power consumption of the pump in watts
– Display precision: ±5 % of the max. pump capacity
•Current speed of the pump in rpm
•Select next/previous display using the arrow keys.
RUNTIME 45 H
SN 1234567890
Only display
•Total pump operating time in hours
•Pump serial number
SET SFC –›ON
OFF
•
SFC is switched on.
Setting
•Switch off SFC using the arrow key.
SET SFC ON
–›OFF
•
SFC is switched off.
Setting
•Switch on SFC using the arrow key.

- EN -
12
Error messages
Once a malfunction has been remedied, the error message automatically disappears.
Error message Cause Remedy
WARNING
NO WATER
The pump has run dry (dry run protection has tripped). – Flood the pump.
– Fully submerge the pump for operation in a pond.
– Vent the supply line.
– Remove any blockage from the supply line.
Filter housing clogged (dry run protection has tripped). Clean the pump.
WARNING
MOTOR BLOCKED
Impeller unit is blocked (dry run protection has tripped). Disconnect the power supply and remove obstacle. Then
switch the pump on again.
WARNING
HIGH TEMPERATURE
Ambient temperature for dry installation is too high. – Avoid exposure to direct sunlight.
– Note maximum water temperature of +35°C.
Water temperature too high Note maximum water temperature of +35°C.
WARNING
HIGH POWER
Current consumption too high
– Impeller unit running sluggishly
– Excessively soiled water
Clean the pump.
Storage/Over-wintering
The unit is frost-proof to -20 °C. If lower temperatures are expected, the unit must be removed and put into storage.
How to correctly store the unit:
•Protect the DMX/RDM connectors from moisture and dirt.
Wear parts
The following components are wear parts and are excluded from the warranty:
•DMX plug seal
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.

- FR -
13
- FR -
Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, AquaMax Eco Control vous avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
F
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
A Renvoi à une ou à plusieurs illustrations. Pour cet exemple : renvoi à l'illustration A.
→Renvoi à une autre section.
Pièces faisant partie de la livraison

A
Description
1 AquaMax Eco Control
2 Châssis de fixation pour fixation murale, pour réceptionner le piquet ou la pince de retenue
3 Piquet
4 Pince de retenue pour fixation sur la poignée de la pompe
Description du produit
AquaMax Eco Control permet le pilotage des pompes aptes à DMX/RDM de la série AquaMax Eco Expert.
Caractéristiques :
•Raccordement à la prise DMX/RDM de la pompe.
•Affichage éclairé.
•Exploitation sans alimentation en courant séparée.
•Commander la performance de la pompe, activer ou désactiver la Seasonal Function Control (SFC).
•Faire afficher le statut et les défauts de la pompe.
Utilisation conforme à la finalité
Utilisation conforme à la finalité
AquaMax Eco Control, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :
•Raccordement aux pompes de filtrage OASE de la série AquaMax Eco Expert qui sont appropriées à la commande
par le biais de cet appareil.
•Exploitation dans le respect des données techniques.

- FR -
14
Consignes de sécurité
Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci
est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont
pas respectées.
Cet appareil est utilisable par des mineurs de moins de 8 ans ainsi
que par des personnes souffrant d'un handicap mental ou plus géné-
ralement par des personnes manquant d'expérience : dans ces situa-
tions cependant un adulte averti devra être présent, qui renseignera
le mineur ou la personne fragilisée concernée sur le bon emploi de
ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne
pas laisser un enfant sans surveillance pour le nettoyage ou l'entre-
tien.
Dangers dus à la combinaison d'eau et d'électricité
•La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence
de raccordements non conformes ou d'une utilisation inappropriée.
•Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Exploitation sécurisée
•Le raccordement de l'appareil est autorisé uniquement lorsque les caractéristiques électriques de l'appareil et de
l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique
de l'appareil, sur l'emballage ou dans cette notice d'emploi.
•En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.
•Ni porter, ni tirer l'appareil par le câble électrique.
•Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que
personne ne puisse trébucher.
•Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la
notice d'emploi.
•Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossi-
ble de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
•N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
•Ne jamais procéder à des modifications techniques sur l'appareil.
•Les câbles de raccordement ne sont pas interchangeables. Au cas où un câble de raccordement serait endom-
magé, l'appareil ou le composant doit être éliminé.
Mis en place et raccordement
Fixer l'appareil sur la pompe
Voici comment procéder :
B
1. Placer la pince de retenue sur la poignée de la pompe.
2. Pousser l'appareil sur la pince de retenue.
3. Aligner l'appareil.
Mise en place de l'appareil avec le piquet
Voici comment procéder :
C
1. Enfoncer toute la longueur du piquet dans le sol.
2. Pousser l'appareil sur le piquet.
3. Vérifier la stabilité.

- FR -
15
Fixation murale de l'appareil
Voici comment procéder :
D
1. Défaire le châssis de fixation et le fixer avec des vis appropriées.
2. Placer l'appareil sur le châssis de fixation.
– Le châssis de fixation doit s'emboîter.
Raccordement de l'appareil
Voici comment procéder :
E
1. Enlever le capuchon sur l'appareil.
2. Brancher la fiche du câble de raccordement et la sécuriser à l'aide des deux vis (max. 2.0 Nm).
– Le joint en caoutchouc doit être propre et parfaitement logé.
– Remplacer tout joint en caoutchouc endommagé.
– Brancher la fiche mâle sur la prise DMX/RDM gauche.
Remarque !
L'appareil est détérioré lorsque de l'eau s'infiltre dans les prises DMX/RDM.
•Obturer les prises DMX/RDM avec des fiches mâles DMX/RDM ou un capuchon pro-
tecteur.
AMX0034
Exploitation

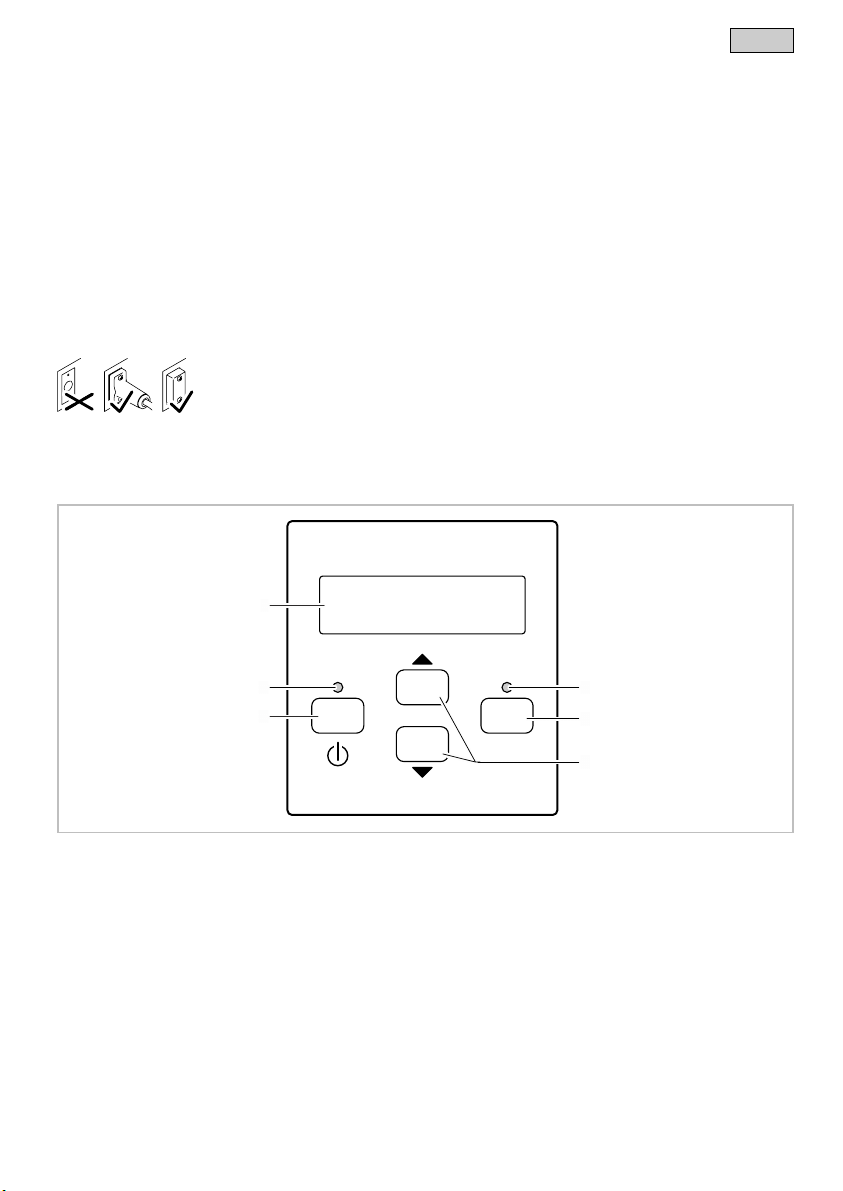

Vue d'ensemble commande
MODE
1
3
2
5
6
4
ECO EXPERT 21000
SPEED 100 %
AMX0033
Description Fonctionnement
1
A
fficheur à deux lignes à rétroéclairage
2 DEL « Marche/Arrêt » Montre si la pompe est en marche ou à l'arrêt.
3 Touche « Marche/Arrêt » Mise en et hors circuit de la pompe
4 Touches fléchées Pour modifier des valeurs dans les menus ou sélectionner d'autres li-
gnes dans le menu
5 Touche « Mode » Pour sélectionner le menu suivant sur l'afficheur
La sélection est continuelle. On passe du dernier menu au premier
menu.
6 DEL « Mode » Indique le statut de la pompe

- FR -
16
Affichages de statut
Les DEL signalisent les états suivants :
DEL Statut Description
DEL « Marche/Arrêt » verte La pompe est en circuit
éteinte La pompe est hors circuit
DEL « Mode » verte La Seasonal Function Control (SFC) est activée.
clignotement rouge Défaut (→Messages d'erreur)
éteinte La SFC est désactivée
Réglages dans les menus
Ci-après, les fonctions disponibles pour le maniement, en cas de raccordement d'une AquaMax Eco Expert.
Description
ECO EXPERT 21000
PUMP OFF
•
Pompe raccordée (p. ex. AquaMax Eco Expert)
•La pompe est hors circuit
Réglage
•Mettre la pompe en service par le biais de la touche Marche/Arrêt
ECO EXPERT 21000
SPEED 100 %
•
Pompe raccordée (p. ex. AquaMax Eco Expert)
•La pompe est en circuit
Modes de fonctionnement
•
SPEED : Le régime est affiché en pourcentage (la SFC est désactivée)
•
SFC MODE : La SFC est activée (réglage du régime impossible)
– Mode SFC (MIN, MID, MAX)
Réglage (uniquement à SPEED )
•Modifier le régime par le biais des touches fléchées
0 % : Régime minimal, 100 % : Régime maximal
ECO EXPERT 21000
SFC MODE MAX
SFC ON
SFC MODE MID
Uniquement affichage
•
SFC (Seasonal Flow Control)
–
ON : Activée
–
OFF : Désactivée
•
SFC-MoDE (MIN, MID, MAX)
– SFC désactivée : Pas d'affichage
•Sélectionner l'affichage suivant par le biais des touches fléchées
POWER 250 W
RPM 2300 /MIN
Uniquement affichage
•Puissance actuelle absorbée de la pompe en watts
– Précision de l'affichage : ±5 % par rapport au débit de pompe max.
•Régime actuel de la pompe en tours/minute
•Sélectionner l'affichage suivant/précédent par le biais des touches fléchées
RUNTIME 45 H
SN 1234567890
Uniquement affichage
•Temps de marche total de la pompe en heures
•Numéro de série de la pompe
SET SFC –›ON
OFF
•
La SFC est activée
Réglage
•Désactiver la SFC par le biais des touches fléchées
SET SFC ON
–›OFF
•
La SFC est désactivée
Réglage
•Activer la SFC par le biais des touches fléchées

- FR -
17
Messages d'erreur
Le message d'erreur disparaît une fois le dérangement éliminé
Message d'erreur Cause Remède
WARNING
NO WATER
La pompe a marché à sec (la protection anti-marche à
sec s'est déclenchée)
– Immerger la pompe.
– Pour le fonctionnement dans la pièce d'eau, immerger
complètement la pompe.
– Purger la conduite d'amenée.
– Eliminer les bouchons dans la conduite d'amenée.
Corps de filtre bouché (la protection anti-marche à sec
s'est déclenchée)
Nettoyer la pompe
WARNING
MOTOR BLOCKED
L'unité de fonctionnement est bouchée (la protection anti-
marche à sec s'est déclenchée)
Débrancher la fiche de secteur et enlever l'obstacle.
Remettre ensuite la pompe en circuit.
WARNING
HIGH TEMPERATURE
Température ambiante excessive lors d'installation en
fosse sèche.
– Éviter l'ensoleillement direct.
– Maintenir la température maximale de l'eau de + 35 °C.
Température d'eau excessive Maintenir la température maximale de l'eau de + 35 °C.
WARNING
HIGH POWER
Consommation de courant excessive
– Unité de fonctionnement grippée
– Pollution d'eau excessive
Nettoyer la pompe
Stockage/entreposage pour l'hiver
L'appareil est résistant au gel jusqu'à -20 °C. En cas de températures plus basses, absolument le désinstaller et
l'entreposer.
Ci-après, la méthode optimale pour entreposer l'appareil :
•Protéger les prises DMX/RDM contre l'humidité et les salissures.
Pièces d'usure
Les composants suivants sont des pièces d'usure et ne sont pas couverts par la garantie.
•Joint prise femelle DMX
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet
effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant.

- NL -
18
- NL -
Vertaling van de oorspronkelijke gebruiksaanwijzing
Instructies betreft deze gebruiksaanwijzing
Welkom bij OASE Living Water. Met de aanschaf van het product AquaMax Eco Control heeft u een goede keuze
gemaakt.
Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het ap-
paraat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze
conform de onderhavige handleiding zijn.
Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.
Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het ap-
paraat van eigenaar verwisselt.
Symbolen in deze handleiding
NL
De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:
Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Gevaar voor persoonlijke schade door een algemene gevarenbron
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Belangrijke aanwijzing voor een storingsvrije werking.
A Verwijst naar één of meer afbeeldingen. In dit voorbeeld: Verwijst naar afbeelding A.
→Zie naar een ander hoofdstuk.
Leveringsomvang

A
Beschrijving
1 AquaMax Eco Control
2 Houder voor wandbevestiging voor opname van grondpen of bevestigingsklem
3 Grondpen
4 Bevestigingsklem voor bevestiging aan pomphendel
Productbeschrijving
Met AquaMax Eco Control kunnen DMX/RDM-compatibele pompen uit de serie AquaMax Eco Expert worden aange-
stuurd.
Eigenschappen:
•Aansluiting op de DMX/RDM-aansluiting van de pomp.
•Verlicht display.
•Gebruik zonder aparte voeding.
•Pompcapaciteit regelen, Seasonal Function Control (SFC) in- of uitschakelen.
•Status en storingen van de pomp weergeven.
Beoogd gebruik
Beoogd gebruik
AquaMax Eco Control, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:
•Aansluiting op OASE-filterpompen uit de serie AquaMax Eco Expert die geschikt zijn voor regeling met dit apparaat.
•Gebruik onder naleving van de technische gegevens.

- NL -
19
Veiligheidsinstructies
Dit apparaat kan gevaar opleveren voor personen en goederen, indien het op onoordeelkundige c.q. ondoelmatige
wijze gebruikt wordt of als de veiligheidsvoorschriften niet worden opgevolgd.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en
daarnaast door personen met verminderde fysieke, sensorische of
mentale vermogens of een gebrek aan ervaring en kennis, mits zij
onder toezicht staan of geïnstrueerd werden over het veilige gebruik
van het apparaat en de gevaren begrijpen, die hiermee
samenhangen. Kinderen mogen niet met het apparaat spelen.
Reiniging en onderhoud door de gebruiker mogen niet worden
uitgevoerd door kinderen, die niet onder toezicht staan.
Gevaren als gevolg van de combinatie van water en elektriciteit
•De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakte aansluiting of
door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken.
•Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt.
Veilig gebruik
•De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding
overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in
deze handleiding.
•Gebruik het apparaat niet als er sprake is van defecte elektrische kabels of een defecte behuizing.
•Het apparaat niet dragen, of aan de elektrische kabel trekken.
•Zorg, bij het aanleggen van de kabels, voor bescherming tegen beschadigingen en let er op dat niemand erover kan
struikelen.
•Maak de behuizing van het apparaat of onderdelen ervan alleen open als daar in de gebruiksaanwijzing uitdrukkelijk
om gevraagd wordt.
•Voer alleen werkzaamheden aan het apparaat uit, die in deze gebruiksaanwijzing zijn beschreven. Neem contact op
met een erkende serviceafdeling of bij twijfel met de fabrikant, in het geval dat problemen niet kunnen worden ver-
holpen.
•Gebruik alleen originele reserveonderdelen en accessoires voor het apparaat.
•Breng nooit technische veranderingen aan het apparaat aan.
•De aansluitsnoeren kunnen niet worden vervangen. Bij een beschadigd snoer moet het apparaat resp. de on-
derdelen worden afgevoerd.
Plaatsen en aansluiten
Apparaat op pomp bevestigen
Zo gaat u te werk:
B
1. Bevestigingsklem op pomphendel plaatsen.
2. Apparaat op de bevestigingsklem schuiven.
3. Apparaat uitlijnen.
Apparaat met grondpen opstellen
Zo gaat u te werk:
C
1. Grondpen volledig in de grond steken.
2. Apparaat op de grondpen schuiven.
3. Stabiliteit controleren.

- NL -
20
Apparaat aan wand bevestigen
Zo gaat u te werk:
D
1. Houder eraf trekken en met geschikte schroeven bevestigen
2. Apparaat op de houder plaatsen.
– Houder moet vastklikken.
Apparaat aansluiten
Zo gaat u te werk:
E
1. De schermkap op het apparaat verwijderen.
2. De stekker van de aansluitkabel insteken en met de beide schroeven vastzetten (max. 2.0 Nm).
– De rubberafdichting moet schoon zijn en goed sluitend zitten.
– Een beschadigde rubberafdichting vervangen.
– Stekker alleen op de linker DMX/RDM-aansluiting aansluiten.
Opmerking!
Het apparaat wordt onherstelbaar beschadigd als er water in de DMX/RDM-aansluitingen
dringt.
•DMX/RDM-aansluitingen met DMX/RDM-stekkers of beschermkap afsluiten.
AMX0034
Bediening
Overzicht besturing
MODE
1
3
2
5
6
4
ECO EXPERT 21000
SPEED 100 %
AMX0033
Beschrijving Functie
1 Verlicht display met twee regels
2 Led "aan/uit" Geeft aan of de pomp in- of uitgeschakeld is
3 Toets "aan/uit" Pomp in- of uitschakelen
4 Pijltjestoetsen Waarden in de menu's of verdere regels in het menu kiezen
5 Toets "Mode" Volgend menu op display kiezen
De selectie is doorlopend. Van het laatste menu, springt men weer
terug naar het eerste menu.
6 Led "MODE" Geeft de status van de pomp aan
