Oase BioSmart 5000 User manual

BioSmart 5000/10000
Operating instructions
Notice d’emploi
Instrucciones de uso

2
- English -
REMINDER
CALL 1-866-627-3435
BEFORE RETURNING TO STORE.
Part Description QTY
A Container for pond additives 1
B Water supply 1
C Slide valve 1
D Sludge drain 1
E Filter cleaning Handle function 4
F Water level indicator 1
G Water drain 1
H Fresh water supply 1
BioSmart 5000
BioSmart 10000

- English -
3
2
Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
Information about these operating instructions
Welcome to OASE Living Water. You made a great choice with the purchase of this product BioSmart 5000 / 10000. Prior
to operating the unit, please read the instructions of use carefully and fully familiarize yourself with the unit. Ensure that
all work on and with this unit is only carried out in accordance with these instructions. Please strictly follow the enclosed
instructions to ensure safe and correct handling of the product. Keep these instructions in a safe place. Please also hand
over the instructions when passing the unit on to a new owner.
WARNINGS AND CAUTIONS SYMBOLS
Symbols used in these instructions
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Risk of personal injury caused by a general source of danger.
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate measures are
not taken.
Important information for trouble-free operation.
!
Intended use
BioSmart 5000 / 10000, referred to in the following as “unit”, may only be used as specied in the following:
• For mechanical and biological cleaning of ponds.
• Operation under observance of the technical data.
The following restrictions apply to the unit:
• Minimum safety distance between the unit and the water: 6.6 ft (2 m).
• Never use the unit to convey uids other than water.
• Do not use for commercial or industrial purposes.
• Do not use in conjunction with chemicals, foodstuff, easily ammable or explosive substances.
Important! Ensure that the lter will not overow. Danger of emptying the pond.
Use other than that intended
This unit can be dangerous and cause harm if not used in accordance with these instructions. Any use not in accordance
with these instructions or modication(s) to the unit will void the limited warranty.
!

4
- English -

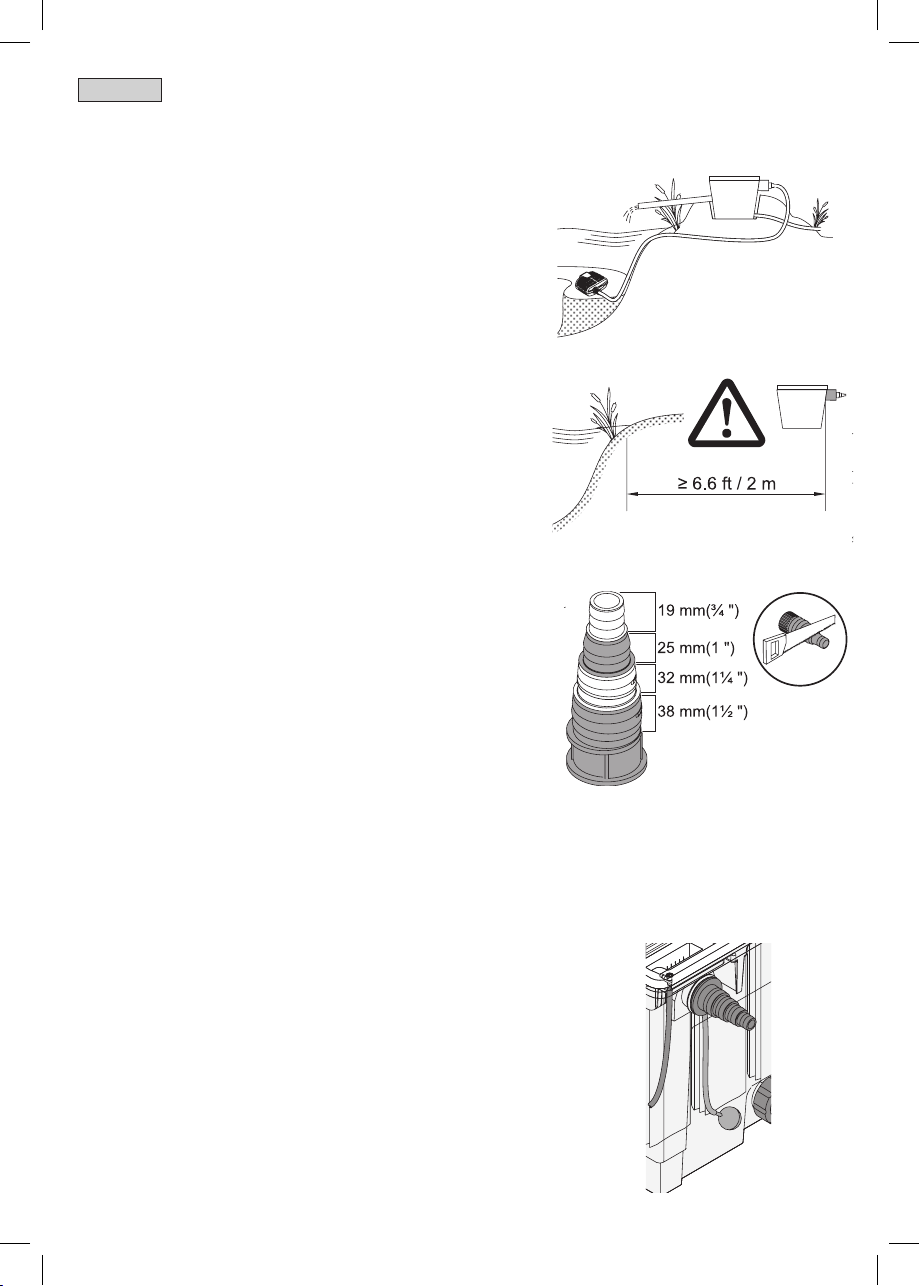

Installation
1. Lay the outlet pipe for the water outlet into the pond and
the hose for the sludge drain into the sewage system or
ower bed with a sufcient gravity (i.e. slightly downhill).
2. Place the unit at a ood protected position at a distance
from the pond edge of at least 6.6 ft (2 m) on a rm and
level ground.
○ Ensure unrestricted access to the cover to be able to
carry out work on the unit.
3. To avoid pressure loss, use hose connections which are as
short as possible and have a maximum internal diameter;
avoid bends and lay well protected.
○ Saw off the open stepped hose nozzle at the
corresponding mark.
●Push or turn the hose for the water inlet onto the open stepped
hose nozzle and secure with a hose clip.
●Place a at sealing ring on the thread of the stepped hose
nozzle, push the thread of the stepped hose nozzle through the
water inlet, insert an O ring on the thread from inside, screw the
inlet nozzle on the stepped hose nozzle from inside ensuring that
the opening points downward.
●Close the second water inlet with the closed hose nozzle (except
when tting an OASE UVC pre-clearing unit, e.g. Bitron).
●Lay the hose so that it cannot be stepped on, avoid kinks and
connect it to the pump.
●During normal lter operation, the sludge drain should be closed
using the cover cap.
●To permanently t a 2” hose to the sludge drain, unscrew the
cover cap from the dirt drain, push the union nut over the 2” hoze
nozzle, push on the hose and secure with the hose clip, insert
the at sealing ring in the union nut and rmly screw-tighten the
2” hose nozzle including the union nut on the dirt drain.
●As an option, you can permanently t a 1/2” connection for a
garden hose to the fresh water connection and to connect the
OASE pond aerator AQUAOXY 400 to the air connection to
ensure an adequate oxygen supply to the pond.
1.
2.
3.

- English -
5
4
Questions, problems, missing parts?
Before returning to your retailer, call us at 1-866-627-3435, 8 a.m.-6 p.m., EST, Monday-Friday, or email
us at [e-mail]. Or visit our website at www.oase-livingwater.com
Start-up
Important:
● Prior to starting up the unit, check that all clamps on the internal cover are closed. The clamps for pond additives can
be used to supply additives such as lter starters to the lter and the pond (optional).
● The Biotec lter is a biological lter system and requires several weeks after its rst installation to reach its full
biological effect, and must be run continuously to retain the biological efciency.
● Switching the pump on: Connect power plug to the socket.
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or serious injuries.
Protective measures:
• Prior to reaching into the water, disconnect the power supply to all units used in the water.
• Disconnect the power plug prior to carrying out work on the unit.
● Only clean the unit when required, do not use chemical cleaning agents to permit the lter biology to
optimally develop, knowing that cleaning agents kill the bacteria in the foam lters.
● Clean the lter system immediately when the oat switch in the water level indicator becomes visible
from outside.
● Switch off the pump and open the unit cover.
Cleaning foam lters
1. To mechanically clean the foam lters, pull on the
cleaning handles and “pump” several times neither
too strong nor too fast.
2. If necessary, unscrew the cover cap from the sludge
drain, open the slide valve, allow the water to drain
completely, close the slide valve again; repeat the
cleaning process 2 to 3 times, if necessary.
● If necessary, remove the foam lters and clean more
thoroughly in a bucket of pond water. To this effect,
press the engagement of the cleaning handles to the
side until the connection to the inner cover
disengages.
● Release the clamps at the inner cover and remove
cover.
3. Pull the foam lters from the foam lter holder, spray
clean the container, the inner cover, the cover and the
foam lters with clean water.
● Reinsert the cleaned foam lters in the foam lter
holders (the green foam lter in the black foam holder).
1.
2.
3.

6
- English -
6
Storage/Winterization
● Put the unit out of operation at water temperatures below 46 °F (8 °C) or, at the latest, when freezing temperatures are
to be expected.
● Drain and thoroughly clean the unit, check for damage.
● Remove, clean, dry and store all lters in a frost-free environment
● Ensure that the storage place is inaccessible to children.
● Cover the lter container such that the ingress of rain water is excluded.
● Drain all hoses, pipes and connections as far as possible
Wear parts
Foam lters are wear parts and are excluded from the warranty.
Disposal
Do not dispose of this unit with domestic waste! Further information about the recycling of this product can be
obtained from your local municipal authority.
Issue Cause Solution
Water stays cloudy Unit has been in operation only
for a short time
The complete biological cleaning effect is only achieved
after several weeks
Inadequate pump capacity Readjust the pump capacity
Water extremely soiled Remove algae and leaves from the pond, perform a partial
water change
Foam lters soiled Clean foam lters
Excessive sh and animal
population
Guide value: approx. 2 ft (60 cm) sh length on 1 m³ pond
water
Troubleshooting
Cleaning foam lters (cont.)
● Pull the handles of the foam lter holders through the slots in the inner cover from below until the foam lter
holders engage.
● Insert the inner cover into the lter container and fold over all clamps, t lter cover and switch on the pump.
● Replace the foam lters if the oat switch of the water level indicator keeps showing a medium to heavy soiling
following the cleaning process.
Cleaning the water level indicator
1. Turn the water level indicator counter-clockwise
through approx. 30° and pull out of the inner cover.
● Remove the plug and the oat switch out of the
housing of the water level indicator and clean using
clear water.
● Reassemble in the reverse order such that the oat
switch can move freely in the housing.
RAPPEL
APPELEZ LE 1-866-627-3435
AVANT DE RETOURNER AU MAGASIN.
1.

- Français -
7
6
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
6
RAPPEL
APPELEZ LE 1-866-627-3435
AVANT DE RETOURNER AU MAGASIN.
Pièce Description Quant.
A Récipient pour additifs 1
B Arrivée d’eau 1
CVanne d’arrêt 1
D Sortie des impuretés 1
ENettoyage de ltre avec poignée 4
F Signalisation de niveau d’eau 1
G Sortie d’eau 1
H Alimentation en eau fraîche 1
BioSmart 5000
BioSmart 10000

- Français -
8
Utilisation prévue
BioSmart 5000 / 10000 désignées ci-après comme « l’appareil », peuvent être utilisées seulement comme indiqué dans les
points suivants :
• Pour le nettoyage mécanique et biologique d’étangs/bassins de jardin
• Fonctionnement en respect avec les données techniques.
Les restrictions suivantes s’appliquent à l’appareil :
• La distance de sécurité entre l’appareil et la pièce d’eau doit être d’au moins 6.6 ft (2 m).
• Ne jamais refouler des liquides autres que de l’eau.
• Ne pas utiliser à des ns commerciales ou industrielles.
• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement
inammables ou explosifs.
Important ! Le ltre ne doit jamais déborder, en aucun cas. Risque de vidange de l’étang/bassin.
Utilisation non conforme
Cet appareil peut être dangereux et causer des dommages s’il n’est pas utilisé conformément aux instructions qui suivent.
Toute utilisation non conforme à ces instructions ou toute modication à l’appareil annulera la garantie.
PICTOGRAMMES DE PRÉCAUTIONS ET MISES EN GARDE
Pictogrammes utilisés dans ces instructions
Les pictogrammes utilisés dans ce manuel d’utilisation ont les signications suivantes :
Risque de blessures aux personnes en raison de la tension électrique dangereuse.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Situation dangereuse pour les personnes en raison d’un danger d’ordre général.
Ce pictogramme indique un danger imminent pouvant entraîner la mort ou des blessures graves si les mesures
appropriées ne sont pas prises.
Renseignements importants pour un bon fonctionnement.
!
!
Informations sur le mode d’emploi
Bienvenue à OASE Living Water. L’achat de votre BioSmart 5000 / 10000 constitue un excellent choix. Avant d’utiliser la
pompe, lisez les instructions attentivement et familiarisez-vous parfaitement avec l’appareil. Assurez-vous que tout travail
effectué sur cet appareil et toute utilisation est conforme aux instructions qui suivent. Suivez ces instructions à la lettre an
de vous assurer d’une manutention de l’appareil adéquate et sans risque. Conservez ces instructions dans un endroit sûr
et remettez-les au nouveau propriétaire si vous transmettez l’appareil.

- Français -
9
8
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Installation
1. Poser le tuyau d’écoulement pour la sortie d’eau vers
l’étang/bassin et le tuyau pour la sortie des impuretés
vers la canalisation ou un parterre de eurs avec une
pente sufsante.
2. Placer l’appareil à l’abri de toute inondation à au moins 6.6 ft (2 m)
de la berge de l’étang/bassin sur un support stable et plat.
○ Veiller à laisser un accès libre au couvercle an de pouvoir
effectuer des travaux sur l’appareil.
3. An d’éviter des pertes de pression, poser un raccordement de tuyau
le plus court possible, disposant d’un diamètre interne le plus grand
possible, en évitant les courbures et les risques d’endommagement.
●Enfoncer le tuyau d’arrivée d’eau sur l’embout à olive gradué ouvert
voire le visser et le bloquer avec un collier pour tuyau souple.
●Enler une garniture plate sur le letage de l’embout à
olive, insérer le letage de l’embout à olive à travers l’arrivée d’eau,
enler de l’extérieur un joint torique sur le letage, visser par l’intérieur
l’ajutage d’entrée sur l’embout à olive de telle sorte que l’ouverture soit
tournée vers le bas.
●Obturer la deuxième arrivée d’eau avec l’embout à olive fermé (sauf
pour le montage d’un appareil de préclarication UVC OASE, par ex.
Bitron).
●Poser le tuyau de manière à ce qu’il ne soit ni écrasé ni plié, puis le
raccorder à la pompe.
●En mode de ltrage normal, la sortie des impuretés doit être fermée
avec le capuchon.
●Toutefois an de monter un tuyau 2” en permanence, dévisser le
capuchon de la sortie des impuretés, faire passer l’écrou-raccord sur
l’embout de tuyau 2”, enfoncer voire visser le tuyau et le bloquer avec
un collier pour tuyau souple, placer le joint d’étanchéité plat dans
l’écrou-raccord et visser fermement l’embout de tuyau 2” avec l’écrou-
raccord sur la sortie des impuretés.
●En option, il est également possible de monter en permanence un
raccordement ½” pour tuyau d’arrosage sur l’arrivée d’eau fraîche ainsi
que de raccorder l’aérateur de bassin OASE AQUAOXY 400 sur le
raccord d’air an d’assurer l’enrichissement en oxygène.
1.
2.
3.

- Français -
10
Nettoyage les mousses ltrantes
1. Pour nettoyer mécaniquement les mousses ltrantes,
tirer sur les poignées de nettoyage et “pomper”
plusieurs fois sans effort trop important ni vitesse
excessive.
2. Le cas échéant, dévisser le capuchon de la sortie des
impuretés, ouvrir le robinet jusqu’à ce que l’eau soit
complètement écoulée, puis refermer le robinet, et
répéter éventuellement le processus de nettoyage 2 à
3 fois.
● Si nécessaire, retirer les mousses ltrantes et les
nettoyer avec de l’eau claire. Pour cela, appuyer
fermement le crantage de la poignée de nettoyage sur
le côté jusqu’à ce que le raccord avec le couvercle
interne soit débloqué.
● Débloquer les xations sur le couvercle intérieur et le
retirer.
3. Enlever les mousses ltrantes du porte-mousse,
rincer le récipient, le couvercle intérieur, le couvercle et
les mousses ltrantes avec de l’eau claire.
● Remettre les mousses ltrantes nettoyées sur le porte-
mousse (la mousse ltrante verte sur le portemousse
noir).
Entretien et nettoyage
Attention ! Tension électrique dangereuse.
Conséquences possibles : mort ou risque de blessures.
Mesures de protection :
• Retirez la prise de secteur de tous les appareils se trouvant dans l’eau avant de toucher l’eau.
• Retirez la prise de secteur de l’appareil avant de procéder à des travaux sur l’appareil !
● Nettoyer l’appareil selon les besoins. Pour permettre un développement optimal de la biologie du ltre, ne pas utiliser
de produits chimiques de nettoyage, car ils tuent les bactéries des mousses ltrantes.
● Nettoyer immédiatement le système de ltration lorsque le otteur de l’indicateur du niveau d’eau est visible depuis
l’extérieur.
● Mettre la pompe hors circuit et ouvrir le couvercle de l’appareil.
Important :
● Vérier avant la mise en service si toutes les xations du couvercle intérieur sont fermées. Au moyen des
compartiments pour additifs d’étang/de bassin, il est possible d’introduire des additifs comme un starter de ltration
dans le ltre ou le bassin/étang (optionnel).
● Le ltre Biotec est un système de ltration biologique et nécessite quelques semaines lors d’une nouvelle installation
pour atteindre sa pleine efcacité biologique
1. Mise en marche pompe : branchez la che dans la prise de courant.
Démarrage
1.
2.
3.

- Français -
11
10
Questions, problèmes, pièces manquantes ?
Avant de retourner chez votre détaillant, appelez au 1 866 627-3435, entre 8 h et 18 h, heure de l’Est, ou encore envoyez-nous un
courriel à l’adresse [e-mail]. Vous pouvez aussi consulter notre site web au www.oase-livingwater.com
Nettoyage de l’indicateur de niveau d’eau
1. Tourner l’indicateur de niveau d’eau d’env. 30° dans le sens
contraire des aiguilles d’une montre et le retirer du
couvercle intérieur.
● Retirer le bouchon de fermeture et le otteur du boîtier de
l’indicateur de niveau d’eau et les nettoyer à l’eau claire.
● Remonter en ordre inverse, pour que le otteur puisse se
déplacer librement dans son boîtier.
Nettoyage les mousses ltrantes
● Faire passer la poignée du porte-mousse par le bas à travers la fente du couvercle intérieur jusqu’à ce que le porte-
mousse se verrouille.
● Mettre le couvercle intérieur en place dans le récipient de ltrage et rabattre toutes les xations vers le haut, mettre le
couvercle de ltre en place et enclencher la pompe.
● Si le otteur de l’indicateur de niveau d’eau afche toujours un encrassement moyen ou important à la suite du rinçage,
installer de nouvelles mousses ltrantes.
Entreposage/hivernage
● Mettre l’appareil hors service si la température de l’eau est inférieure à 46 °F (8 °C), ou en cas de risque de gel.
● Vidanger l’appareil, procéder à un nettoyage soigneux et vérier l’absence de dommages.
● Retirer tous les éléments ltrants et les nettoyer, les entreposer au sec et à l’abri du gel.
● Le lieu de stockage doit être hors de portée des enfants.
● Couvrir le récipient de ltrage de telle sorte que l’eau de pluie ne puisse pas y pénétrer.
● Vider dans la mesure du possible tous les tuyaux, toutes les conduites et tous les raccordements.
Pièces d’usure
Les mousses ltrantes sont des pièces d’usure et ne sont pas couvertes par la garantie.
Élimination
Ne jetez pas cet appareil avec les déchets domestiques ! Vous pouvez obtenir plus d’informations sur le recyclage de
ce produit auprès des autorités municipales.
Problème Cause Solution
L’eau n’est
pas claire
L’appareil n’est en service que depuis peu
de temps
L’effet de nettoyage biologique complet n’est atteint
qu’après quelques semaines
La puissance de la pompe ne convient pas Régler à nouveau le rendement de la pompe
L’eau est extrêmement sale Retirer les algues et les feuilles du bassin, remplacer l’eau
La quantité de poissons et d’animaux est
trop élevée
Valeur indicative : env. 2 ft (60) cm de longueur de
poisson pour 1 m3 d’eau d’étang/bassin
Les mousses ltrantes sont encrassées Nettoyer les mousses ltrantes
Dépannage
1.

- Español -
12
RECORDATORIO
LLAME AL 1-866-627-3435
ANTES DE REGRESAR A LA TIENDA.
Parte Descripción Cant.
A Recipientes para los complementos de estanque 1
B Entrada de agua 1
CVálvula de cierre 1
D Salida de agua sucia 1
ELimpieza del ltro Función de manejo 4
F Indicador del nivel de agua 1
G Salida de agua 1
H Entrada de agua fresca 1
BioSmart 5000
BioSmart 10000

- Español -
13
12
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
Información sobre estas instrucciones de operación
Bienvenido a Agua Viva de OASE. Hizo una excelente decisión al comprar este producto de BioSmart 5000 / 10000. Antes
de poner la unidad en operación, por favor lea las instrucciones de uso cuidadosamente y completamente para conocer
la unidad. Asegúrese que cualquier trabajo en y con esta unidad esté en concordancia con estas instrucciones. Por favor,
sigue estrictamente las instrucciones incluidas para lograr manejo seguro y adecuado del producto. Mantenga estas
instrucciones en un lugar seguro. Por favor, incluye las instrucciones al pasar la unidad a un dueño nuevo.
Uso previsto
BioSmart 5000 / 10000, llamada a continuación “unidad”, se puede usar solamente según lo especicado a continuación:
• Para la limpieza mecánica y biológica de estanques de jardín.
• Para operar en cumplimiento de datos técnicos.
Aplican las siguientes restricciones de uso de la unidad:
• La distancia de seguridad del equipo al estanque tiene que ser como mínimo de 6.6 ft (2 m).
• No transporte nunca otros líquidos que no sea el agua.
• No emplee el equipo para nes industriales.
• No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inamables o
explosivas.
¡Importante! Por ninguna razón se debe rebosar el ltro. Existe peligro de que se vacíe el estanque.
Uso diferente del uso previsto
Esta unidad puede ser peligrosa y causar daños si no se usa en concordancia con estas instrucciones. Cualquier uso que
no esté en concordancia con estas instrucciones o modicaciones de la unidad anulará la garantía limitada.
SÍMBOLOS DE ADVERTENCIA Y PRECAUCIÓN
Símbolos utilizados en estas instrucciones
Los símbolos usados en este manual de operación tienen los siguientes signicados:
Riesgo de lesión en personas a razón de voltaje eléctrico peligroso.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
Riesgo de lesión personal causado por una fuente general de peligro.
Este símbolo indica un peligro inminente, el cual puede llevar a la muerte o lesiones graves en caso de no tomar las
medidas apropiadas.
Información importante para garantizar operación sin problemas.
!
!

- Español -
14
1. Tienda el tubo de desagüe para la salida de agua al estanque y el
tubo exible para la salida de agua sucia a la canalización o al macizo
de ores con suciente inclinación.
2. Coloque el equipo por lo menos a 6.6 ft (2 m) de distancia del borde
del estanque sobre una base resistente y plana y protegido contra
la inundación.
○ Observe de que se pueda acceder sin problemas a la tapa para
poder ejecutar los trabajos en el equipo.
3. Para evitar pérdidas de presión coloque las uniones de tubo exible lo
más cortas posibles y con el mayor posible diámetro interior. Evite
curvas y proteja el tubo exible.
○ Sierre la boquilla portatubo escalonada abierta en la marca
adecuada.
●Desplace o gire el tubo exible para la entrada de agua en la boquilla
portatubo escalonada abierta y asegúrelo con la abrazadera
para tubo exible.
●Coloque una junta plana en la rosca de la boquilla portatubo
escalonada, introduzca la rosca de la boquilla portatubo escalonada
por la entrada de agua, coloque un anillo en O por adentro en la
rosca y atornille la tobera de entrada por adentro en la boquilla
portatubo escalonada de forma que la abertura indique hacia abajo.
●Cierre la segunda entrada de agua con la boquilla portatubo cerrada
(excepto para el montaje de un equipo claricador previo UVC OASE,
p.e. Bitron).
●Tienda el tubo exible protegido contra las pisadas y dobladuras y
conéctelo a la bomba.
●En el servicio de ltro normal debe estar cerrada la salida de agua
sucia con la caperuza de cierre.
● Para montar un tubo exible de 2” permanentemente en la salida de
agua sucia desatornille la caperuza de cierre de la salida de agua
sucia, desplace la tuerca racor por la boquilla portatubo de 2”,
desplace o gire el tubo exible y asegúrelo con la abrazadera de tubo
exible, coloque la junta plana en la tuerca racor y enrosque la
boquilla portatubo de 2” con la tuerca racor en la salida de agua sucia.
● Opcional se puede montar permanentemente en la conexión de
agua fresca una conexión de ½” para un tubo exible de jardín así
como en la conexión de aire para enriquecer el agua con oxígeno un
equipo oxigenador OASE tipo AQUAOXY 400
1.
Instalación
2.
3.

- Español -
15
14
¿Preguntas, problemas, partes faltantes?
Antes de regresar con su vendedor, llame al 1-866-627-3435 de 8 am a 6 pm, hora del este, de lunes a viernes, o envíenos
un correo electrónico a [e-mail]. O visite nuestra página web www.oase-livingwater.com
Inicio
Importante:
● Compruebe antes de la puesta en marcha si están cerradas todas las abrazaderas en la tapa interior. Sobre las
abrazaderas para los complementos de estanque se pueden colocar en el ltro y el estanque complementos como
p.e. arrancadores de ltro (opcional).
● El ltro Biotec es un sistema de ltro biológico y necesita en caso de que sea nuevo algunas semanas hasta la plena
ecacia biológica.
● Para encender la bomba: Conecte el cable eléctrico en el enchufe.
Limpieza de los elementos de espuma ltrantes
1. Para limpiar de forma mecánica los elementos de
espuma ltrantes tire de las empuñaduras de limpieza y
“bombee” varias veces no muy fuerte ni muy rápido.
2. Desenrosque en caso dado la caperuza de cierre de
la salida de aguasucia, abra la válvula de cierre hasta
que se haya purgado completamente el agua, cierre
de nuevo la válvula decierre y repita el procedimiento de
limpieza si fuera necesario 2 a 3 veces.
●Si fuera necesario saque los elementos de espuma
ltrantes y límpielos bajo agua clara. Presione para esto
el dispositivo enclavador de la empuñadura de limpieza
fuertemente al lado hasta que se suelte la conexión a la
tapa interior.
●Suelte las grapas en la tapa interior y desmóntela
3. Quite los elementos de espuma ltrantes del
portaespuma y limpie el recipiente, la tapa interior, la
tapa y los elementos de espuma ltrantes con agua
clara.
● Coloque los elementos de espuma ltrantes limpios de
nuevo en el portaespuma (el elemento de espuma
ltrante verde en el elemento de espuma ltrante negro).
● Limpie el equipo sólo si fuera necesario. Para el desarrollo óptimo del efecto de ltro biológico no emplee productos de
limpieza químicos, porque estos destruyen las bacterias en los elementos de espuma ltrantes
● Limpie de inmediato el sistema de ltro si se observa el otador en el indicador del nivel de agua por afuera.
● Desconecte la bomba y abra la tapa del equipo.
Mantenimiento y Limpieza
¡Atención! Voltaje eléctrico peligroso.
Posibles consecuencias: Muerte o lesiones graves.
Medidas de protección:
• Saque las clavijas de red de todos los equipos que se encuentran en el agua antes de tocar el agua.
• Saque la clavija de red del equipo antes de realizar trabajos en el equipo.
1.
2.
3.

- Español -
16
Almacenamiento/Acondicionamiento para el invierno
● El equipo se tiene que poner fuera de servicio si la temperatura del agua baja por debajo de 46 °F (8 °C) o a más tardar
cuando se esperen heladas.
● Vacíe el equipo, límpielo minuciosamente y compruebe si está dañado.
● Quite y limpie todos los medios ltrantes y almacénelos secos y protegidos contra heladas.
● El lugar de almacenamiento no debe estar al alcance de los niños.
● Cubra el recipiente de ltro de forma que no pueda entrar el agua de lluvia.
● Vacíe lo más posible todos los tubos exibles, tuberías y conexiones.
Componentes de desgaste
Los elementos de espuma ltrantes son piezas de desgaste y no entran en la prestación de garantía.
Desecho
¡No deseche esta unidad en conjunto con la basura doméstica! Puede obtener información adicional sobre el
reciclaje de este producto de su autoridad municipal local.
Resolución de problemas
Limpieza de los elementos de espuma ltrantes
●Tire la empuñadura del portaespuma por abajo por la ranura en la tapa interior hasta que se enclave el portaespuma.
●Coloque la tapa interior en el recipiente de ltro y coloque todas las grapas hacia arriba. Coloque después la tapa del
ltro y conecte la bomba.
● Si el otador del indicador del nivel de agua todavía indica después del lavado un ensuciamiento medio a fuerte
coloque elementos de espuma ltrantes nuevos
Limpieza de los elementos de espuma ltrantes
1. Gire el indicador del nivel de agua aprox. 30° en sentido
contrario a las manecillas del reloj y sáquelo de la tapa interior.
●Saque el tapón y el otador de la caja del indicador del nivel de
agua y límpielos con agua limpia.
●Realice de nuevo el montaje en secuencia contraria. Controle
que el otador se pueda mover libremente en la caja.
Problema Causa Solución
El agua no
se aclara
El equipo no está todavía largo tiempo en
servicio
El pleno efecto de limpieza biológico se alcanza después
de algunas semanas
Caudal de la bomba no adecuado Ajuste de nuevo el caudal de la bomba
Agua extremadamente sucia Elimine las algas y hojas del estanque y cambie el agua
Elementos de espuma ltrantes sucios Limpie los elementos de espuma ltrantes
Exceso de peces y animales en el
estanque
Valor aproximativo: Peces de aprox. 2 ft (60 cm) de
longitud por 1 m³ de agua de estanque
1.

16
EN Model Model
no. Water ow Connections Water drain Sludge drain Foam lters
(blue)
Foam lters
(red)
Foam lters
(green)
Water
temperature Dimensions Weight
FR Modèle
Numéro
de
modèle
Débit d’eau Branchement
pour exibles Sortie d’eau Sortie des
impuretés
Eponges
ltrantes (bleu)
Eponges
ltrantes
(rouge)
Eponges
ltrantes
(vert)
Température
de l’eau Dimension Poids
SP Modelo No. de
modelo Caudal de agua Conexiones
para tubería
Salida de
agua
Salida de agua
sucia
Elementos de
espuma
ltrantes (azul)
Elementos
de espuma
ltrantes
(rojo)
Elementos
de espuma
ltrantes
(verde)
Temperatura
del agua Dimensiones Peso
5000 56929 max. 1450 GPH
max. 5500 LPH
1ʺ, 1½ʺ
25 / 38 mm DN 70 4ʺ
101,6 mm 2 1 1 min. 46 °F
min. +8 °C
15 x 22 x 16 in.
385 x 555 x 408 mm
12.8 lbs
5.8 kg
10000 56930 max. 2110 GPH
max. 8000 LPH
1ʺ, 1½ʺ
25 / 38 mm DN 70 4ʺ
101,6 mm 4 4 1 min. 46 °F
min. +8 °C
30 x 22 x 16 in.
770 x 555 x 408 mm
23.5 lbs
10.7 kg
BioSmart
EN Protect from direct sun light. Remove the unit at temperatures below zero (centigrade). Attention!
Read the operating instructions
FR A protéger du rayonnementsolaire direct. Retirer l’appareil en cas de gel Attention !
Lire la notice d’emploi
SP Protéjase contra la radiación directa del sol Desinstale el equipo en caso de heladas. ¡Atención!
Lea las instrucciones de uso
17

18

19
18

OASE North America INC. · www.oase-livingwater.com
23867/11-16
