Filtral UVC
1500, 3000, 6000, 9000
DE
Inbetriebnahme
HU
Üzembe helyezés
EN
Commissioning
PL
Uruchomienie
FR
Mise en service
CS
Uvedení do provozu
NL
Inbedrijfstelling
SK
Uvedenie do prevádzky
ES
Puesta en marcha
SL
Zagon
PT
Comissionamento
HR
Stavljanje u pogon
IT
Messa in servizio
RO
Punerea în funcţiune
DA
Idrifttagning
BG
Въвеждане в експлоатация
NO
Idriftssettelse
UK
Уведення в експлуатацію
SV
Driftstart
RU
Ввод в эксплуатацию
FI
Käyttöönotto
ZH
调试


A
Filtral UVC 1500
Filtral UVC 3000, 6000, 9000
FTL0026
FTL0034

B
Filtral UVC 1500
Filtral UVC 3000, 6000, 9000
FTL0038
FTL0035

3

C
FTL0036

D
FTL0039

E
FTL0027

4

F
FTL0029

DE
5
DE
WARNUNG
Original-Anleitung. Die Anleitung gehört zum Gerät und muss bei Weitergabe des Geräts stets
mitgegeben werden.
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser auf-
halten.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Inhalt
Sicherheitshinweise...................................................................................................................................... 6
Bestimmungsgemäße Verwendung............................................................................................................7
Produktbeschreibung................................................................................................................................... 8
Montage ......................................................................................................................................................... 9
Aufstellen ......................................................................................................................................................10
Inbetriebnahme............................................................................................................................................10
Die weiterführende Gebrauchsanleitung finden Sie im Internet als PDF zum
Download:
www.oase.com/manual
Diese zusätzlichen Themen finden Sie in der Gebrauchsanleitung:
•Produkteigenschaften, Symbole auf dem Gerät
•Reinigung und Wartung, Störungsbeseitigung
•Technische Daten, Verschleißteile, Ersatzteile, Entsorgung

6
Sicherheitshinweise
Elektrischer Anschluss
•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-
tion darf nur von einer Elektrofachkraft ausgeführt werden.
– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche
Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und
Bestimmungen.
– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehler-
strom von maximal 30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
•Betreiben Sie die UVC-Lampe niemals außerhalb des Gehäuses oder in einem beschädigten Ge-
häuse. Die ultraviolette Strahlung kann Haut und Augen verbrennen.
•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
•Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-
leitung kann nicht ersetzt werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör.

DE
7
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
•Zur Reinigung von Gartenteichen.
•Zum Betrieb mit sauberem Wasser.
•Unter Einhaltung der technischen Daten.
Für das Gerät gelten folgende Einschränkungen:
•Dieses Produkt ist nicht zur Allgemeinbeleuchtung geeignet, sondern lediglich für den be-
schriebenen Einsatzzweck vorgesehen.
•Nicht in Schwimmteichen verwenden.
•Der in das Gerät eingebaute UVC-Klärer dient der Abtötung von Algen und Bakterien im Teich-
wasser. Die UVC-Lampe darf niemals für andere Zwecke oder außerhalb des Gehäuses betrie-
ben werden.
•Niemals mit anderen Flüssigkeiten als Wasser betreiben.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.

8

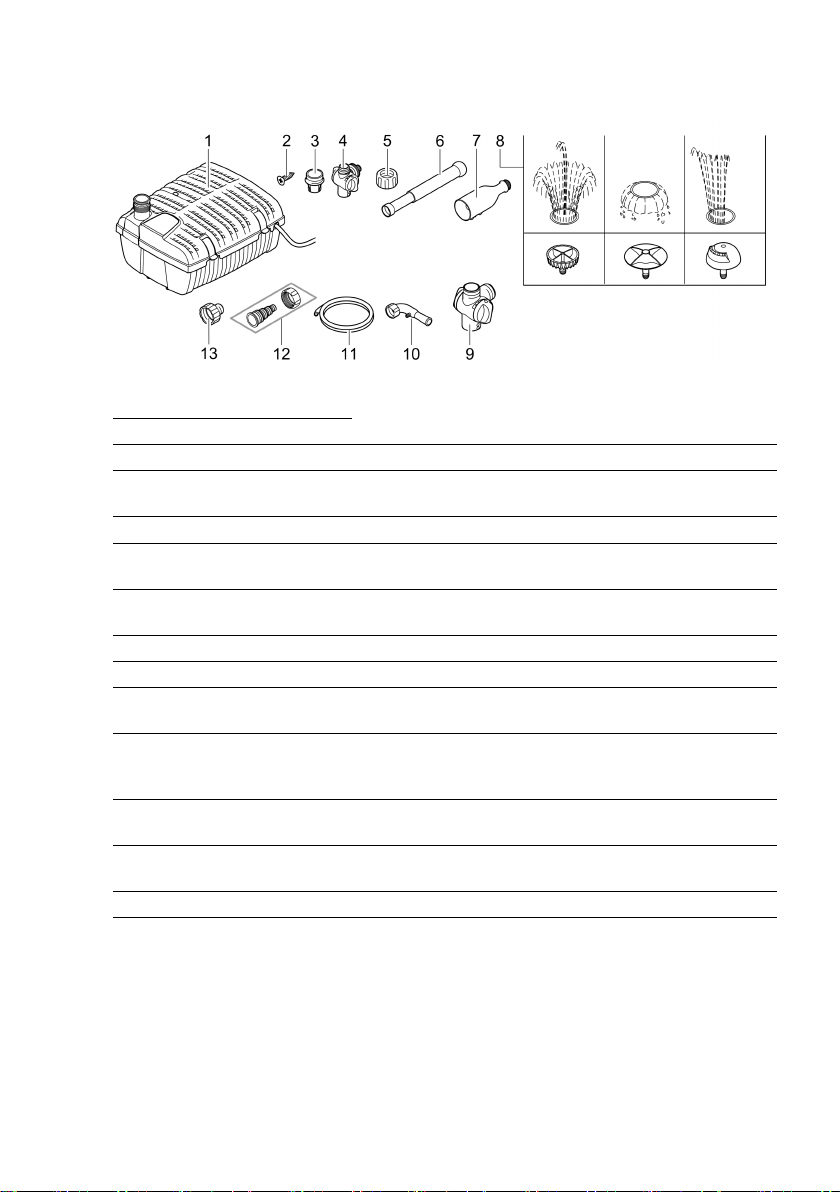

Produktbeschreibung
FTL0025
Filtral UVC
Beschreibung
1500
3000, 6000, 9000
1


Unterwasserfilter
2


2
× Schraube
Zum Aufhängen des Unterwasserfilters an einer Teichwand
3


Anschlussstück für Kugelgelenk
4


Abzweigventil
mit Durchflussreglern
Anschlussmöglichkeit Bachlauf/Wasserspeier, G½
5


Überwurfmutter
Zum Fixieren der senkrechten Position des Düsenrohrs
6


Düsenrohr
7


Düsenaufnahme mit Schlauchhalterung
8


Düseneinsätze (Vulkan, Lava, Magma)
Erzeugen unterschiedliche Wasserbilder
9


Abzweigventil mit Durchflussreglern
Anschlussmöglichkeit Venturidüse oder Bachlauf/Wasserspeier, G1
10


Venturidüse
Zur Teichbelüftung
11


Schlauch
Saugt Luft in die Venturidüse
12


Stufenschlauchtülle mit Überwurfmutter
13


Reduzierstück
Zwischenstück bei Verwendung der Venturidüse oder des zweiten
Ausgangs am Abzweigventil

DE
9
Montage
Betrieb mit Wasserspiel
A
Bei Betrieb mit Wasserspiel muss das Gerät waagerecht aufgestellt werden.
(→ Gerät waagerecht aufstellen)
Das Abzweigventil wird mit Düsenrohr und Düseneinsatz am Ausgang des Geräts montiert.
•Je nach Düseneinsatz wird ein bestimmtes Wasserbild erzeugt.
Anschluss am zweiten Ausgang des Abzweigventils:
•Anschluss eines Schlauchs für einen Bachlauf/Wasserspeier.
•Filtral 1500: Es ist nur entweder der Betrieb mit Wasserspiel oder der Betrieb mit der optional
erhältlichen Venturidüse möglich.
•Filtral 3000/6000/9000: Bei Verwendung der Venturidüse den Luftschlauch am Düsenrohr
entlang führen und in der Halterung an der Düsenaufnahme fixieren. Der Luftschlauch muss
Luft ansaugen können, es darf kein Wasser hineingelangen.
Schraubverbindungen handfest anziehen.
Betrieb ohne Wasserspiel
B
Bei Betrieb ohne Wasserspiel kann das Gerät waagerecht oder hängend aufgestellt werden.
(→ Gerät waagerecht aufstellen)
(→ Gerät hängend aufstellen)
Anschluss am Ausgang bei Filtral 1500:
•Anschluss eines Schlauchs mittels Abzweigventil für einen Bachlauf/Wasserspeier.
•Anschluss einer Venturidüse (optional erhältlich, 70364).
•Am Ausgang wird nichts angeschlossen.
Anschluss am Ausgang bei Filtral 3000/6000/9000:
•Anschluss der mitgelieferten Venturidüse (mit oder ohne Abzweigventil möglich).
•Anschluss eines Schlauchs für einen Bachlauf/Wasserspeier (mit oder ohne Abzweigventil
möglich).
•Am Ausgang wird nichts angeschlossen.
Schraubverbindungen handfest anziehen.

10

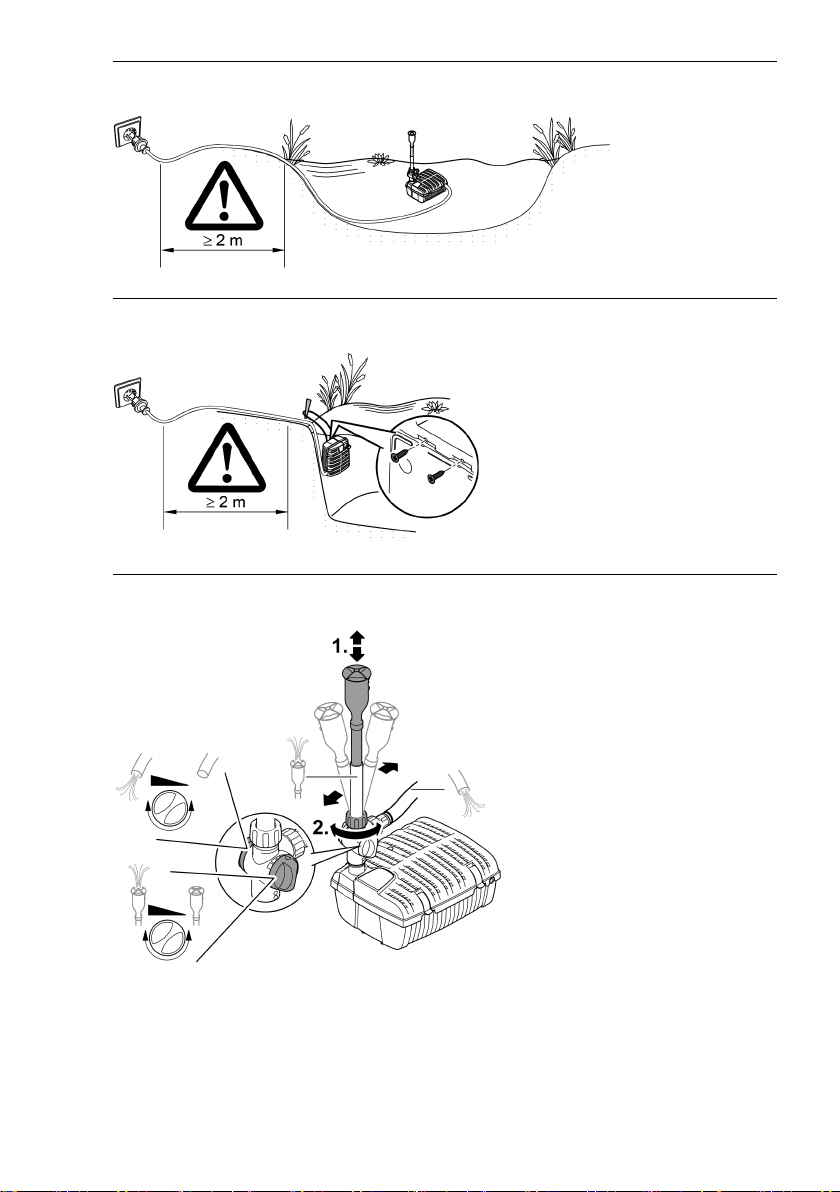

Aufstellen
Gerät waagerecht aufstellen
C
Halten Sie folgende Bedingungen ein:
•Der Netzanschluss muss mindestens 2 m vom Teichrand entfernt liegen.
•Stellen Sie Gerät so auf, dass das Filtergehäuse stets unterhalb des Wasserspiegels liegt.
•Positionieren Sie das Gerät so, dass sich der Düseneinsatz oberhalb des Wasserspiegels befin-
det.
•Stellen Sie das Gerät im Teich auf einen waagerechten, festen und schlammfreien Untergrund.
Gerät hängend aufstellen
D
Halten Sie folgende Bedingungen ein:
•Der Netzanschluss muss mindestens 2 m vom Teichrand entfernt liegen.
•Stellen Sie Gerät so auf, dass das Filtergehäuse stets unterhalb des Wasserspiegels liegt.
•Betreiben Sie das Gerät nur ohne Wasserspiel.
•Drehen Sie die beiden Schrauben in die Filterunterschale und Hängen Sie das Gerät mit einer
Schnur an den beiden Schrauben auf. Befestigen Sie die Schnur am Teichufer.
Fontäne/Wasserspiel einstellen
Um das Wasserspiel anzupassen, können die Länge und die senkrechte Position des Düsenrohrs
verändert werden. Der Wasserdurchfluss lässt sich über die beiden Durchflussregler am Abzweig-
ventil regulieren.
So gehen Sie vor:
E
1. Düsenrohr auf gewünschte Länge einstellen.
2. Überwurfmutter lösen, Düsenrohr senkrecht ausrichten und die Überwurfmutter wieder hand-
fest anziehen.
Inbetriebnahme
HINWEIS
Gerät wird zerstört, wenn es mit einem Dimmer betrieben wird. Es enthält empfindliche elektri-
sche Bauteile.
Gerät nicht an eine dimmbare Stromversorgung anschließen.
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein.
Ausschalten: Gerät vom Netz trennen.
F
Das Sichtfenster zeigt an, wenn die UVC-Lampe im Gerät in Betrieb ist.

EN
11
EN
WARNING
Original manual. This manual belongs with the unit and must always be passed on together with
the unit.
WARNING
Disconnect all electrical devices in the water from the power supply
before reaching into the water. Otherwise there is a risk of severe in-
juries or death by electrocution.
Only operate the unit if no persons are in the water.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.
Contents
Safety information....................................................................................................................................... 12
Intended use................................................................................................................................................. 13
Product Description .................................................................................................................................... 14
Assembly ....................................................................................................................................................... 15
Installation.................................................................................................................................................... 16
Commissioning/start-up............................................................................................................................ 16
Further instructions in a PDF format are available for download online at:
www.oase.com/manual
The following additional topics are addressed in the operating manual:
•Product features, symbols on the unit
•Cleaning and maintenance, malfunction rectification
•Technical data, wear parts, spare parts, disposal

12
Safety information
Electrical connection
•Special regulations apply for electrical installation in outdoor spaces. Only a qualified electri-
cian may perform the electrical installation.
– The qualified electrician has the necessary professional training, knowledge and experience
to perform electrical installation in outdoor spaces. The electrician can detect potential
dangers and knows how to adhere to regional and national standards, regulations and direc-
tives.
– For your own safety, please consult a qualified electrician.
•Only connect the unit if the electrical data of the unit and the power supply match.
•Only plug the unit into a correctly installed outlet.
•The device is to be supplied through a residual current device (RCD) having a rated residual op-
erating current not exceeding 30 mA.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
•Protect open plugs and sockets from moisture.
Safe operation
•Never operate the UVC lamp outside the housing or in a damaged housing. The ultraviolet ra-
diation can burn the skin and eyes.
•Do not use the unit, if electrical lines or the housing are damaged.
•The supply cord cannot be replaced. If the cord is damaged, the appliance should be scrapped.
•Do not carry or pull the unit by its power cable.
•Route lines in such a way that they are protected from damage and do not present a tripping
hazard.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual.
•Only use original spare parts and accessories.

EN
13
Intended use
Only use the product described in this manual as follows:
•For cleaning garden ponds.
•For operation with clean water.
•While adhering to the technical specifications.
The following restrictions apply to the unit:
•This product is not suitable for general lighting, but is only intended for the purpose described
here.
•Do not use in swimming ponds.
•The UVC clarifier installed in the device kills algae and bacteria in the pond water. The UVC
lamp may never be used for any other purpose or outside of the housing.
•Never use the unit with fluids other than water.
•Never run the unit without water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.

14
Product Description
FTL0025
Filtral UVC
Description
1500
3000, 6000, 9000
1


Underwater filter
2


2
× screws
For hanging the underwater filter to a side of the pond
3


Connection fitting for ball joint
4


Branch valve with flow
-rate regulators
Possible connection for water courses/water features, G½
5


Union nut
For securing the upright position of the nozzle pipe
6


Nozzle pipe
7


Nozzle connection with hose bracket
8


Nozzle inserts (Vulkan, Lava, Magma)
Creates different water features
9


Branch valve with flow-rate regulators
Possible connection for Venturi nozzle or watercourse/water fea-
ture, G1
10


Venturi nozzle
For pond aeration
11


Hose
Sucks air into the Venturi nozzle
12


Stepped hose adapter with union nut
13


Reduction element
Spacer ring for use with the Venturi nozzle or the second output on
the branch valve

EN
15
Assembly
Operation with water feature
A
When operating together with a water feature, the device should be set up horizontally.
(→ Set up the device horizontally)
The branch valve is mounted together with the nozzle pipe and nozzle insert at the device’s out-
put.
•Depending on the nozzle insert used, a specific water feature is created.
Connection to the second output of the branch valve:
•Hose connection for a watercourse/water feature.
•Filtral 1500: Operation is possible either with the fountain or with the optionally available Ven-
turi nozzle.
•Filtral 3000/6000/9000: When using the Venturi nozzle, run the air hose along the nozzle
pipe and secure in the holder on the nozzle connection. The air hose must be able to suck in
air, no water may be allowed to enter the air hose.
Hand-tighten the bolt connections.
Operation without water feature
B
When operating without a water feature, the device can be set up either horizontally or hung up.
(→ Set up the device horizontally)
(→ Hang up the device)
Connection to the output of Filtral 1500:
•Use a branch valve in order to connect up the hose for a watercourse/water feature.
•Connection for a Venturi nozzle (optionally available, 70364).
•Do not connect anything to the output.
Connection to the output of Filtral 3000/6000/9000:
•Connecting up the Venturi nozzle provided with scope of delivery (possible with and without a
branch valve).
•Hose connection for a watercourse/water feature (possible with and without a branch valve).
•Do not connect anything to the output.
Hand-tighten the bolt connections.

16
Installation
Set up the device horizontally
C
Observe the following conditions:
•Ensure that the connection to the power supply is at least 2 m from the edge of the pond.
•Place the device so that the filter housing is always below the water level.
•Position the device so that the nozzle insert is above the water level.
•Place the unit in the pond on horizontal, firm and sludge-free ground.
Hang up the device
D
Observe the following conditions:
•Ensure that the connection to the power supply is at least 2 m from the edge of the pond.
•Place the device so that the filter housing is always below the water level.
•Only operate the device without water feature.
•Screw the two screws into the filter base and hang the device on the two screws with a cord.
Fasten the cord on the side of the pond.
Set-up fountain/feature
In order to adapt the water feature, the length and the vertical position of the nozzle pipe need
to be altered. The water flow rate can be regulated using the two flow-rate regulators on the
branch valve.
How to proceed:
E
1. Set the nozzle pipe to the length required.
2. Loosen the union nut, align the nozzle pipe vertically and hand-tighten the union nut once
again.
Commissioning/start-up
NOTE
The unit will be destroyed if it is operated with a dimmer. It contains sensitive electrical compo-
nents.
Do not connect the unit to a dimmable power supply.
Switching on: Connect the unit to the mains. The unit switches on immediately.
Switching off: Disconnect the unit from the mains.
F
The viewing window shows that the UVC lamp in the device is working.

FR
17
FR
AVERTI SSEM EN T
Traduction de la notice d'emploi d'origine. La notice d’emploi fait partie de l'appareil et doit par
conséquent lui être toujours jointe lorsqu’il est transféré.
AVERTISSEMENT
Débrancher tous les appareils électriques immergés avant de péné-
trer dans l'eau afin de prévenir tout risque de blessures ou un danger
de mort par électrocution.
Ne pas utiliser l'appareil lorsque des personnes se trouvent dans
l'eau.
Dans le cas où cet appareil serait utilisé par des mineurs de moins de
8 ans ainsi que par des personnes souffrant d'un handicap mental ou
plus généralement par des personnes manquant d'expérience, un
adulte averti devra être présent, qui renseignera le mineur ou la per-
sonne fragilisée concernée sur le bon emploi de ce matériel. Les en-
fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant
sans surveillance pour le nettoyage ou l'entretien.
Contenu
Consignes de sécurité ................................................................................................................................. 18
Utilisation conforme à la finalité ............................................................................................................... 19
Description du produit ............................................................................................................................... 20
Montage ........................................................................................................................................................ 21
Mise en place ............................................................................................................................................... 22
Mise en service ............................................................................................................................................ 22
Vous pouvez télécharger le notice d'emploi en format PDF sur Internet :
www.oase.com/manual
Vous trouverez ces thèmes supplémentaires dans la notice d’emploi :
•caractéristiques du produit, symboles sur l'appareil
•Nettoyage et entretien, dépannage
•Caractéristiques techniques, pièces d’usure, pièces de rechange, élimination

18
Consignes de sécurité
Raccordement électrique
•Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un
électricien qualifié peut réaliser l’installation électrique.
– En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec-
tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa-
tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les
normes, règlements et dispositions régionaux et nationaux en vigueur.
– En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.
•Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen-
tation correspondent.
•Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.
•L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD)
avec un courant différentiel assigné de 30 mA maximum.
•Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con-
çus pour une utilisation en extérieur (protégé contre les projections d'eau).
•Protégez les fiches et les douilles ouvertes contre l'humidité.
Exploitation sécurisée
•Ne jamais utiliser la lampe UVC en dehors du boîtier ou dans un boîtier défectueux. Le rayon-
nement ultraviolet risque de brûler la peau et les yeux.
•Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
•Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccor-
dement au secteur ne peut pas être remplacé.
•Ne pas soulever ni tirer l'appareil par le câble électrique.
•Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
•Ne jamais procéder à des modifications techniques sur l'appareil.
•Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice
d'emploi.
•N’utiliser que des pièces de rechange et des accessoires d’origine.

FR
19
Utilisation conforme à la finalité
Utilisez le produit décrit dans cette notice uniquement de la manière suivante :
•Pour le nettoyage de bassins de jardin.
•Pour une exploitation avec de l'eau propre.
•Dans le respect des caractéristiques techniques.
Les restrictions suivantes sont valables pour l'appareil :
•Ce produit ne convient pas à l'éclairage général mais est uniquement destiné à l'usage décrit.
•Ne pas utiliser dans des piscines naturelles.
•Le préclarificateur à UVC intégré dans l'appareil sert à détruire les algues et les bactéries se
trouvant dans l'eau du bassin/de l'étang. La lampe UVC ne doit jamais être utilisée à d'autres
fins ou en dehors du boîtier.
•Ne jamais utiliser dans d'autres liquides que de l'eau.
•Ne jamais utiliser sans débit d'eau.
•Ne pas utiliser à des fins commerciales ou industrielles.
•Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté-
riaux facilement inflammables ou explosifs.

20
Description du produit
FTL0025
Filtral UVC
Description
1500
3000, 6000, 9000
1


Filtre
subaquatique
2


2
× vis
Pour accrocher le filtre subaquatique à une paroi du bassin
3


Raccord pour joint à rotule
4


Soupape d'embranchement avec régulateur de débit
Raccordement possible pour un ruisseau / une gargouille G½
5


Écrou
d'accouplement
Pour fixer le tuyau d'ajutage en position verticale
6


Tuyau d'ajutage
7


Logement d'ajutage avec support de tuyau
8


Ajutages (volcan, lave, magma)
Créent différents effets d'eau
9


Soupape d'embranchement avec régulateur de débit
Raccordement possible pour un tube de Venturi ou un ruisseau / une
gargouille, G1
10


Tube de Venturi
Pour l'aération du bassin
11


Tuyau
Aspire l'air dans le tube de Venturi
12


Embout à étages avec écrou-raccord
13


Réducteur
Élément intermédiaire en cas d'utilisation du tube de Venturi ou de
la deuxième sortie sur la soupape d'embranchement
