OBO Bettermann DBK2 User manual

Anleitung / Manual7040 1200 0000
Deskbox, Typ DBK2
Lieferumfang / Delivery includes
1x Deskbox DBK2 2x Keil
2x Wedge
1x Anleitung
1x Manual
1x WireLane
Adapter
Zubehör
WireLane Adapter
OBO Bettermann GmbH & Co. KG
Postfach 1120
58694 Menden, Germany
Hüingser Ring 52
D-58710 Menden
Tel [phone] / 89 - 0
Fax [phone] / 89 - 238
Email [e-mail]
Internet www.obo-bettermann.com
Accessories
WireLane Adapter

A
+
0,3
0
X
+
0,3
0
B
+
0,3
0
Y
+
0,3
0
max.Z
1,5
+
0,1 0
R5
R6
AA
10
50
45°
A-A
1 : 2
AA
10
50
45°
A-A
1 : 2

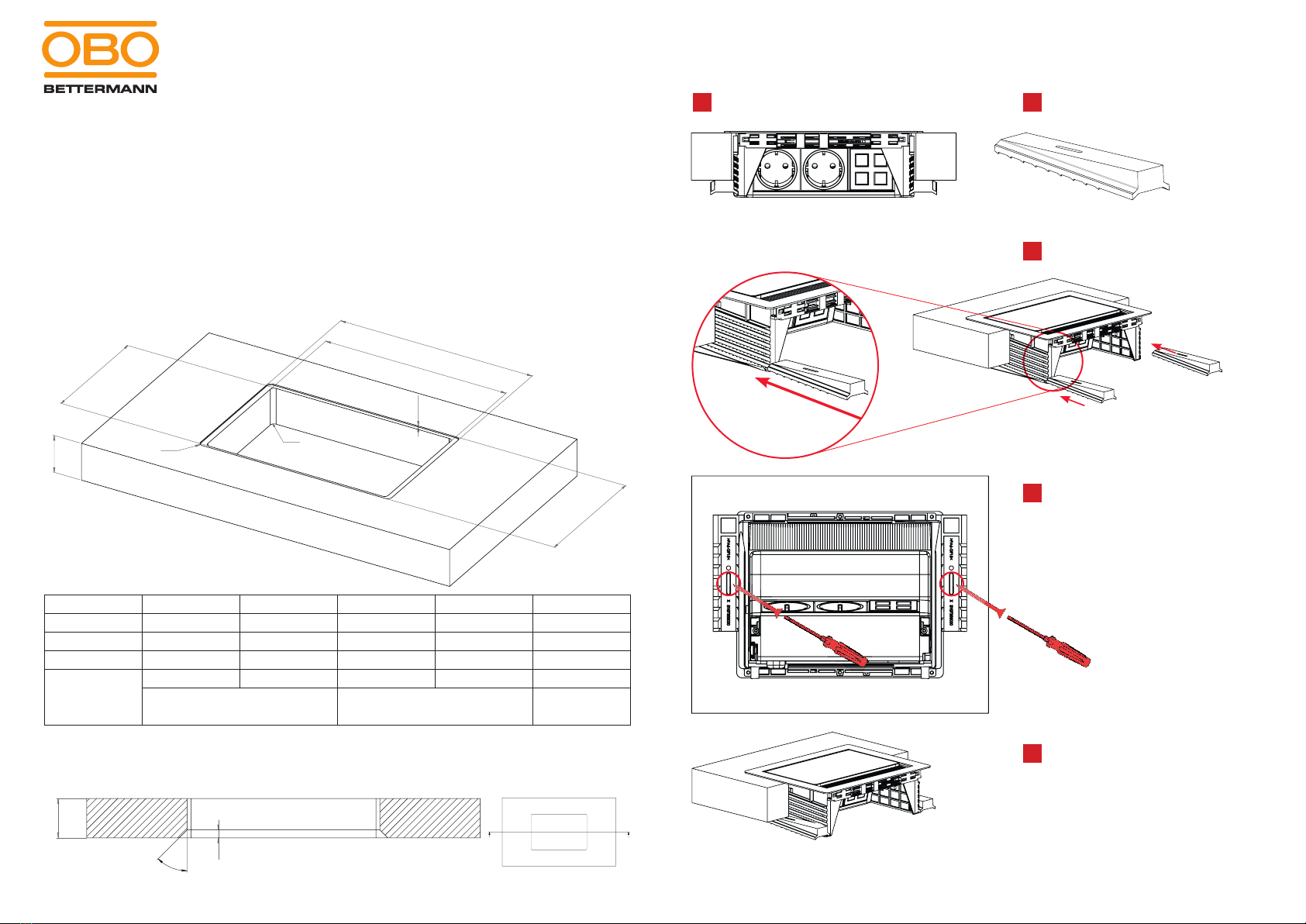

Montageanleitung / Vorbereitung
Die Deskbox DBK2 kann in
Plattenstärken von 10 bis 50 mm
eingebaut werden.
Der Lochausschnitt muss mit einem Min-
destabstand von 100 mm zur Plattenkante
platziert werden.
Funktionserläuterung
Vor Gebrauch bitte beachten:
Öffnet sich durch einfaches Antippen des
Deckels (Soft-Touch)
Technische Änderungen und Irrtümer vorbehalten Modications and errors excepted
Produkt im
Tischausschnitt
positionieren
Fixierkeil
Beide Fixierkeile
bis zum Rastpunkt
einschieben
Zusätzliche
Fixierung durch 2
Schrauben
Bitte ziehen Sie
nach abgeschlos-
sener Montage die
Schutzfolie ab.
Bitte bei einer Plattenstärke
von über 40 mm beachten!
Please note for desk plates with
a thickness from more than 40 mm!
Mounting instructions / Preparation
The Deskbox DBK2 can be mounted in desk
plates from 10 up to 50 mm thickness.
The cut-out must have a minimum distance
of 100 mm from the plate edges.
Functional description
Please read instructions before use. Opens
by simply tipping the cover
(soft touch)
Place product
in cutout
Fixing wedge
Slide in both
wedger until
locked
Additional
xing with 2
screws
After assembly
please remove
protective foil.
A
+
0,3
0
X
+
0,3
0
B
+
0,3
0
Y
+
0,3
0
max.Z
1,5
+
0,1 0
R5
R6
AA
10
50
45°
A-A
1 : 2
AA
10
50
45°
A-A
1 : 2
A
+
0,3
0
X
+
0,3
0
B
+
0,3
0
Y
+
0,3
0
max.Z
1,5
+
0,1 0
R5
R6
AA
10
50
45°
A-A
1 : 2
A
A
10
50
45°
A-A
1 : 2
XL 360 mm 167 mm 345 mm 157 mm max. 50 mm
L310 mm 167 mm 295 mm 157 mm max. 50 mm
M260 mm 167 mm 245 mm 157 mm max. 50 mm
S210 mm 167 mm 195 mm 157 mm max. 50 mm
Ausführung
Model
A B X Y Z
Flächenbündiger Einbau
ush installation
Normaler Einbau
normal installation
5
4
3
2
1
7040 1200 0000
