Oceanic OCEABH1500W User manual

RADIATEUR ELECTRIQUE MOBILE BAIN D’HUILE
Guide d'utilisation
ELECTRIC OIL-FILLED RADIATOR
User manual
OCEABH1500W / OCEABH2000W / OCEABH2500W
Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.
This Product is only suitable for well insulated spaces or occasional use.

2
Lire attentivement la notice avant la toute
première utilisation de l’appareil.
VEUILLEZ CONSERVER CE GUIDE
D’UTILISATION POUR TOUTE RÉFÉRENCE
ULTÉRIEURE.
Attention ! Le radiateur ne doit être mis en
marche, seulement lorsque les roulettes sont
parfaitement bien fixées dans le bon sens.
1. Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées d’expérience
ou de connaissance, s'ils (si elles) sont
correctement surveillés(es) ou si des
instructions relatives à l'utilisation de l'appareil
en toute sécurité leur ont été données et si les
risques encourus ont été appréhendés. Les
enfants ne doivent pas jouer avec l’appareil.
Le nettoyage et l’entretien par l’usager ne
doivent pas être effectués par des enfants.
2. Il convient de maintenir à distance les enfants
de moins de 3 ans, à moins qu'ils ne soient
sous une surveillance continue.
3. Les enfants âgés entre 3 ans et 8 ans doivent
uniquement mettre l'appareil en marche ou à
l'arrêt, à condition que ce dernier ait été placé
I. CONSEILS DE SECURITE IMPORTANTS

3
ou installé dans une position normale prévue
et que ces enfants disposent d'une
surveillance ou aient reçu des instructions
quant à l'utilisation de l'appareil en toute
sécurité et en comprennent bien les dangers
potentiels. Les enfants âgés entre 3 ans et 8
ans ne doivent ni brancher, ni régler ni
nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
4. ATTENTION - Certaines parties de ce
produit peuvent devenir très chaudes et
provoquer des brûlures. Il faut prêter une
attention particulière en présence d'enfants
et de personnes vulnérables.
5. Le produit doit être installé en respectant les
règles nationales d'installation.
6. Il est nécessaire de surveiller et d’être prudent
lorsque l’appareil est à portée des enfants.
7. Cet appareil est uniquement destiné à une
utilisation domestique et intérieure. Ne pas
l’utiliser à l’extérieur. Utiliser l’appareil
uniquement comme indiqué sur la notice.
8. Toute autre utilisation non conforme aux
instructions du fournisseur pourrait causer des
dommages matériels ou blesser une
personne. Ne pas utiliser cet appareil à
d’autres fins que celles prévues par le
fabricant.
9. Utiliser ce produit dans une pièce bien aérée
et ventilée. Ne pas le couvrir.

4
10. Ne jamais essayer d’ouvrir les éléments
remplis d’huile, de démonter les boutons de
commande, d’introduire des objets dans la
grille de ventilation. Le fabricant ne pourrait
être tenu pour responsable.
11. Ne pas laisser ce produit sans surveillance
lorsqu’il fonctionne. En cas de non-utilisation,
toujours s’assurer que le produit est bien sur la
position « Arrêt » et le débrancher de la prise.
12. De grandes précautions doivent être prises
lors de son utilisation par ou près d’enfants ou
de personnes âgées.
13. Si le câble d'alimentation est endommagé, il
doit être remplacé par le fabricant, son service
après-vente ou des personnes de qualification
similaire afin d'éviter un danger.
14. Ne pas mettre le câble sous un tapis ou tout
objet lourd et ne pas couvrir.
15. Le tenir hors des points de passage afin
d’éviter tout incident. Ne pas utiliser sur des
surfaces instables.
16. Afin de prévenir tout risque d’incendie ou
d’électrocution, il est impératif de ne pas
exposer cet appareil à la pluie ou à l’humidité
et de ne pas l’ouvrir. L’appareil contient des
parties électriques qui pourraient vous
électrocuter ou vous brûler.
17. Ne pas placer cet appareil près de textiles,
surfaces ou liquides inflammables afin d’éviter
tout risque de feu. Le tenir bien éloigné de

5
toutes sources à risques et maintenir à
distance de sécurité (que ce soit de face, de
l’arrière ou des côtés). Ne pas utiliser cet
appareil dans des lieux tels que des garages,
entrepôts où sont stockés des produits
dangereux ou inflammables (peintures,
essences, alcools …).
18. L’appareil ne doit pas être placé juste en
dessous d’une prise de courant.
19. Ce produit est chaud lorsqu’il fonctionne. Afin
d’éviter toutes blessures ou brûlures, ne pas le
toucher directement et utiliser des gants ou
autre moyen.
20. Ne pas utiliser cet appareil de chauffage à
proximité d’une baignoire, d’une douche ou
d’une piscine.
21. Avant toute opération, vérifier que le voltage
de l’appareil correspond au voltage du secteur
(prise murale de 230 volts). Pour éviter tout
risque d’électrocution, brancher l’appareil en
emboîtant correctement les fiches dans les
prises prévues à cet effet.
22. En cas de besoin d’une rallonge, vous assurer
qu’elle est adaptée à la puissance de cet
appareil.
23. Tant que l’appareil reste branché sur le
secteur (prise murale), il n’est pas déconnecté
de la source d’alimentation, même s’il est
éteint. L’appareil doit être complètement
débranché avant tout nettoyage, service,

6
maintenance ou même déplacement d’un
endroit à un autre.
24. La prise de l'installation doit toujours être
munie d'un raccordement à la terre. Si
l'approvisionnement en courant n'est pas
connecté à la terre, vous ne devez pas
connecter l'appareil.
25. AVERTISSEMENT : Afin d’éviter une
surchauffe, ne pas couvrir l’appareil de
chauffage.
26.Cet appareil de chauffage est rempli d'une
quantité précise d'huile spéciale. Les
réparations nécessitant l'ouverture du
réservoir d'huile ne doivent être effectuées que
par le fabricant ou son service après-vente qui
doit être contacté en cas de fuite d'huile.
Les réglementations concernant l'élimination
de l'huile lorsque l'appareil de chauffage est
mis au rebut doivent être respectées.
27. Les appareils ne sont pas destinés à être mis
en fonctionnement au moyen d'une minuterie
extérieure ou par un système de commande à
distance séparé.
28. AVERTISSEMENT : Afin d'éviter une
surchauffe, ne pas couvrir l'appareil de
chauffage.
Ce symbole signifie MISE EN GARDE :
NE PAS COUVRIR

7
En cas de court-circuit, la mise à la
terre réduit le risque de choc
électrique en permettant au courant
d’être évacué par le fil de terre

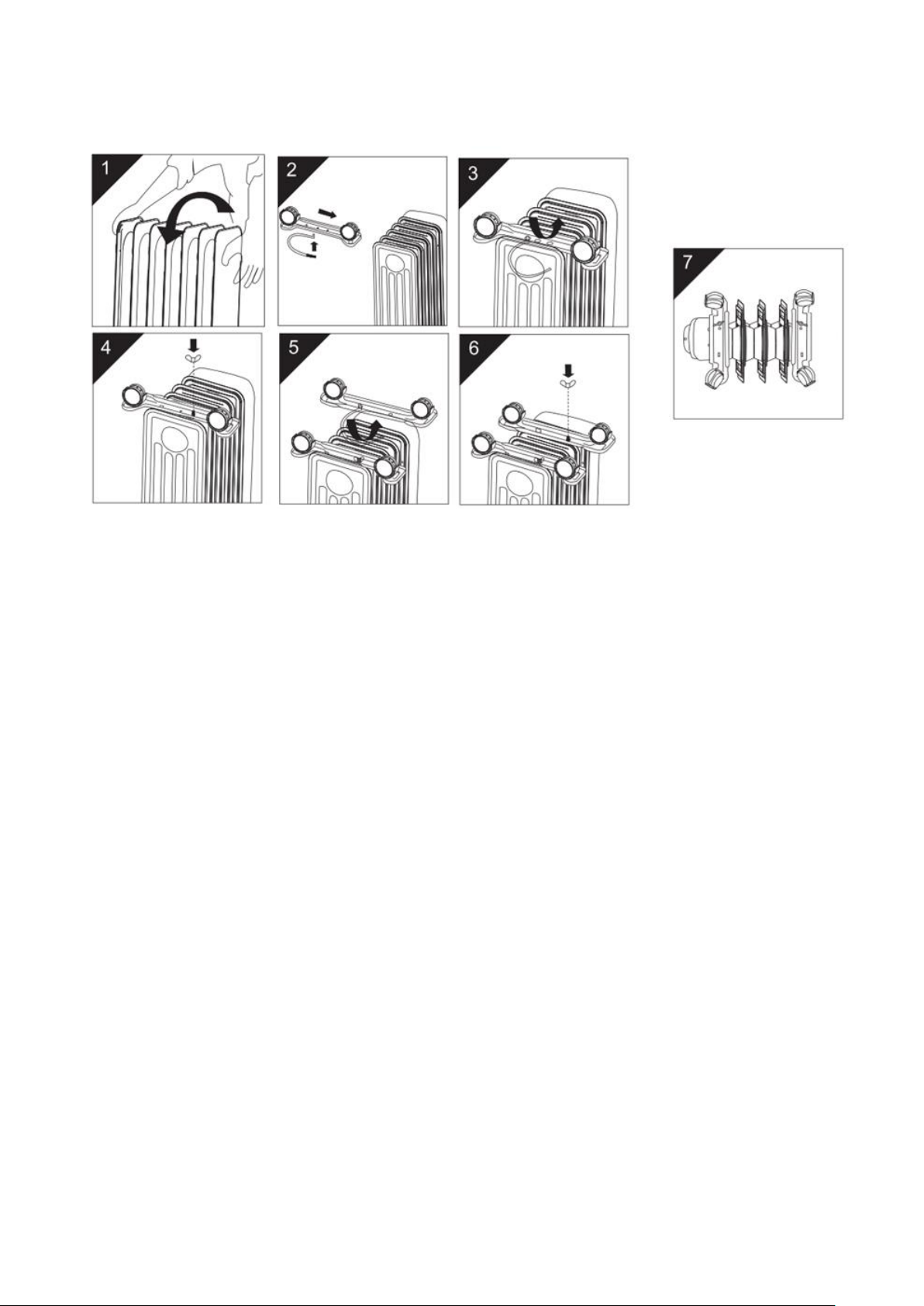

29. En ce qui concerne les informations détaillées
sur la manière de fixer les roulettes à l’appareil
de chauffage, référez-vous à la
section :« MONTAGE »
ATTENTION - Certaines parties de ce produit
peuvent devenir très chaudes et provoquer des
brûlures. Une attention particulière doit être
donnée là où les enfants et les personnes
vulnérables sont présents.
Attention : Brancher l’appareil correctement
et ne pas le laisser à la portée des enfants
sans surveillance.
MISE A LA TERRE
Cet appareil est équipé d’une prise électrique à
terre. Il doit être branché sur une prise murale
correctement installée et équipée d’une prise de
terre.
ATTENTION : Une mauvaise utilisation de la
prise de terre peut entraîner le risque de choc
électrique.
Note : En cas de question concernant la prise de
terre ou le branchement électrique, veuillez
consulter un personnel qualifié.

8
Informations sur la signification du marquage de conformité
Le marquage CE indique que le produit répond aux principales exigences des Directives
Européenne 2014/35/CE (Basse Tension), 2014/30/CE (Comptabilité Electromagnétique),
2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

9
I. CONSEILS DE SÉCURITÉ IMPORTANTS ...................................................................2
II. CARACTERISTIQUES DU PRODUIT.........................................................................10
1. Description du produit :........................................................................................... 10
2. Spécifications techniques :..................................................................................... 10
3. Contenu du carton :................................................................................................ 10
4. Exigences d'informations applicables aux dispositifs de chauffage décentralisés
électriques:.............................................................................................................11
III. INSTALLATION ........................................................................................................... 14
1. Déballage et mise au rebut des éléments d’emballage :........................................14
2. Montage des pieds :............................................................................................... 14
IV. UTILISATION............................................................................................................... 16
1. Précautions d’emploi : ............................................................................................ 16
2. Mise en route :........................................................................................................ 16
3. Entretien et nettoyage : .......................................................................................... 17
V. GARANTIE .................................................................................................................. 18
VI. MISE AU REBUT.........................................................................................................18
SOMMAIRE

10
1. Description du produit :
A- Poignée
B- Indicateur
C- Thermostat
D- Bouton Marche/Arrêt pour réglage de la puissance
E- Plaque de câble
F- Plaque de roue
G- Roulettes
2. Spécifications techniques :
Désignation
Radiateur électrique à bain d’huile
Marque
OCEANIC
Classe électrique
Classe I
Tension
220-240V ~ 50Hz
Références
OCEABH1500W
OCEABH2000W
OCEABH2500W
Modèles
LH33S-0715
LH33S-0920
LH33S-1125
Puissances (Mode ●)
600 W
800 W
1000 W
Puissances (Mode ●●)
900 W
1200 W
1500 W
Puissances (Mode ●●●)
1500 W
2000 W
2500 W
3. Contenu du carton :
- Un radiateur électrique
- 2 supports avec roulettes
- 1 sachet d’écrous
- Un guide d’utilisation
II. CARACTERISTIQUES DU PRODUIT

11
4. Exigences d'informations applicables aux dispositifs de chauffage
décentralisés électriques :
Référence du modèle : OCEABH1500W (LH33S-0715)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les
dispositifs de chauffage décentralisés
électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
Pnom
1,5
kW
Contrôle thermique manuel de la
charge avec thermostat intégré
Non
Puissance thermique
minimale (indicative)
Pmin
0,6
kW
Contrôle thermique manuel de la
charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Puissance thermique
maximale continue
Pmax,c
1,5
kW
Contrôle thermique électronique de
la charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Consommation
d’électricité auxiliaire
Puissance thermique régulable par
ventilateur
Non
À la puissance
thermique nominale
elmax
N/A
kW
Type de contrôle de la puissance
thermique/de la température de la pièce
(sélectionner un seul type)
À la puissance
thermique minimale
elmin
N/A
kW
contrôle de la puissance thermique
à un palier, pas de contrôle de la
température de la pièce
Non
En mode veille
elSB
0
kW
Contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
Non
Contrôle de la température de la
pièce avec thermostat mécanique
Oui
Contrôle électronique de la
température de la pièce
Non
Contrôle électronique de la
température de la pièce et
programmateur journalier
Non
Contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
Non
Autres options de contrôle (sélectionner
une ou plusieurs options)
Contrôle de la température de la
pièce, avec détecteur de présence
Non
Contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverte
Non
Option contrôle à distance
Non
Contrôle adaptatif de l'activation
Non
Limitation de la durée d'activation
Non
Capteur à globe noir
Non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

12
Référence du modèle : OCEABH2000W (LH33S-0920)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les
dispositifs de chauffage décentralisés
électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
Pnom
2,0
kW
Contrôle thermique manuel de la
charge avec thermostat intégré
Non
Puissance thermique
minimale (indicative)
Pmin
0,8
kW
Contrôle thermique manuel de la
charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Puissance thermique
maximale continue
Pmax,c
2,0
kW
Contrôle thermique électronique de
la charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Consommation
d’électricité auxiliaire
Puissance thermique régulable par
ventilateur
Non
À la puissance
thermique nominale
elmax
N/A
kW
Type de contrôle de la puissance
thermique/de la température de la pièce
(sélectionner un seul type)
À la puissance
thermique minimale
elmin
N/A
kW
contrôle de la puissance thermique
à un palier, pas de contrôle de la
température de la pièce
Non
En mode veille
elSB
0
kW
Contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
Non
Contrôle de la température de la
pièce avec thermostat mécanique
Oui
Contrôle électronique de la
température de la pièce
Non
Contrôle électronique de la
température de la pièce et
programmateur journalier
Non
Contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
Non
Autres options de contrôle (sélectionner
une ou plusieurs options)
Contrôle de la température de la
pièce, avec détecteur de présence
Non
Contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverte
Non
Option contrôle à distance
Non
Contrôle adaptatif de l'activation
Non
Limitation de la durée d'activation
Non
Capteur à globe noir
Non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

13
Référence du modèle : OCEABH2500W (LH33S-1125)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les
dispositifs de chauffage décentralisés
électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
Pnom
2,5
kW
Contrôle thermique manuel de la
charge avec thermostat intégré
Non
Puissance thermique
minimale (indicative)
Pmin
1,0
kW
Contrôle thermique manuel de la
charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Puissance thermique
maximale continue
Pmax,c
2,5
kW
Contrôle thermique électronique de
la charge avec réception
d'informations sur la température de
la pièce et/ou extérieure
Non
Consommation
d’électricité auxiliaire
Puissance thermique régulable par
ventilateur
Non
À la puissance
thermique nominale
elmax
N/A
kW
Type de contrôle de la puissance
thermique/de la température de la pièce
(sélectionner un seul type)
À la puissance
thermique minimale
elmin
N/A
kW
contrôle de la puissance thermique
à un palier, pas de contrôle de la
température de la pièce
Non
En mode veille
elSB
0
kW
Contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
Non
Contrôle de la température de la
pièce avec thermostat mécanique
Oui
Contrôle électronique de la
température de la pièce
Non
Contrôle électronique de la
température de la pièce et
programmateur journalier
Non
Contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
Non
Autres options de contrôle (sélectionner
une ou plusieurs options)
Contrôle de la température de la
pièce, avec détecteur de présence
Non
Contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverte
Non
Option contrôle à distance
Non
Contrôle adaptatif de l'activation
Non
Limitation de la durée d'activation
Non
Capteur à globe noir
Non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

14
1. Déballage et mise au rebut des éléments d’emballage :
Votre produit doit être déballé et manipulé avec précautions, afin d’éviter tout risque de
déformation ou de choc.
Assurez-vous que tous les éléments en plastique ne restent pas en contact avec le produit.
➢Matériaux d’emballage
- Le carton d'emballage est recyclable.
- Les matériaux marqués par le symbole sont recyclables :
>PE< = polyéthylène ; >PS< = polystyrène ; >PP< = polypropylène ; …
Cela signifie qu'ils peuvent être recyclés en se débarrassant d'eux dans des conteneurs de
collecte appropriés.
- Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets
ménagers.
2. Montage des pieds :
Pour 7 éléments:
1. Retournez le radiateur sur une surface stable recouverte d’un tissu épais afin d'éviter
d'endommager le radiateur ou le revêtement du sol (voir Fig. 1).
2. Montez les roues sur le radiateur en plaçant les boulons en U entre les ailettes les plus
à l'extérieur de chaque côté du radiateur (voir Fig.2 - 3).
3. Fixez solidement les roues sur le radiateur en vissant les écrous à oreilles sur les
boulons (voir fig. 4).
4. Fixez les roues avant au bas du panneau avant avec deux vis (voir Fig. 5).
III. INSTALLATION

15
Pour 9 et 11 éléments:
1. Retournez le radiateur sur une surface stable et sans rayures afin d'éviter
d'endommager la peinture ou le revêtement de sol (voir Fig. 1).
2. Montez les roues sur le radiateur en plaçant les boulons en U entre les ailettes les plus
à l'extérieur de chaque côté du radiateur (voir Fig.2 –3 & Fig.5).
3. Fixez solidement les roues sur le radiateur en vissant les écrous à oreilles sur les
boulons (voir fig. 4 & 6).
AVERTISSEMENT : Utilisez le radiateur uniquement en position verticale avec les roues
assemblées au bas (roues en bas, commandes en haut), toute autre position pourrait créer
une situation dangereuse.

16
Précautions d’emploi :
1. Placez le produit en position verticale sur une surface plane, stable, stable et résistant à
la chaleur. Assurez-vous qu’il n’y a aucun produit inflammable ou sensible à la chaleur
dans un rayon de 1 mètre (40 pouces).
2. Une fois les pieds montés, cet appareil doit être utilisé uniquement en position verticale.
3. Cet appareil doit fonctionner avec une source d'alimentation électrique en courant
alternatif. Avant de brancher l’appareil, assurez-vous que les caractéristiques
techniques de l’installation électrique du domicile sont en phase avec les informations
mentionnées sur la plaque signalétique de l’appareil.
4. Toujours débrancher l’appareil de la prise d’alimentation électrique lorsqu’il est laissé
sans surveillance ou s’il n'est pas utilisé.
Mise en route :
1. Branchez fiche d’alimentions électrique à une prise murale, puis réglez l'interrupteur
d’alimentation (D) sur la puissance souhaitée :
-«●» : puissance minimale
-«●●» : puissance moyenne
-«●●●» : puissance maximale
2. Tournez le bouton du thermostat (C) dans le sens des aiguilles d'une montre jusqu'à la
position maximale. Lorsque la température ambiante atteint un niveau confortable,
tournez lentement le thermostat dans le sens inverse des aiguilles d'une montre jusqu'à
ce que l’indicateur lumineux (B) s'éteigne.
Pour régler la température ambiante, tournez le thermostat dans le sens des aiguilles
d'une montre pour augmenter la température ou dans le sens inverse pour la baisser.
Ainsi, l'appareil de chauffage tentera de maintenir la température ambiante au niveau
souhaité.
IV. UTILISATION

17
3. Pour éteindre l'appareil mettez l'interrupteur d'alimentation (D) sur la position «0».
Remarques :
-Le chauffage possède un système de protection contre les surchauffes.
ATTENTION :
Ne jamais couvrir ou poser des objets sur le radiateur lorsqu’il est en cours de
fonctionnement.
Entretien et nettoyage :
-Avant toute opération d’entretien, toujours débrancher l’appareil de la prise électrique.
-Pour nettoyer la surface extérieure de l’appareil, utilisez un chiffon légèrement humide.
Séchez ensuite à l’aide d’un chiffon doux et sec avant toute réutilisation.
-N’utilisez aucun détergent, produit chimique ou de cire pour faire briller l’appareil car ils
pourraient réagir à la chaleur et provoquer une décoloration ou un incendie si les
produits sont inflammables.
-Lorsque l’appareil n’est pas utilisé pendant une certaine période, assurez-vous qu’il est
bien débranché de la prise. Nettoyez-le comme mentionné précédemment et rangez-le
dans son carton emballage.

18
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les
dommages résultant de :
(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et
dus à la corrosion provoquée par la rouille ou de présence d'insectes ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non
autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions
concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par Oceanic.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de
série du produit.
- Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le
traitement en tant que déchet rentre dans le cadre de la directive
2012/19/UE, relative aux déchets d’équipements électriques et
électroniques (DEEE).
- La présence de substances dangereuses dans les équipements
électriques et électroniques peut avoir des effets potentiels sur
l’environnement et la santé humaine dans le cycle de retraitement de ce
produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les
déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de
recyclage et les autres formes de valorisation de cet équipement électrique et électronique.
Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités
locales (déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre
disposition.
Oceanic –120/126 quai de Bacalan –CS 11584 –33067 Bordeaux
Importé par SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
VI. MISE AU REBUT
V. GARANTIE

19
Read the instructions carefully before using
the device for the first time.
PLEASE SAVE THIS MANUAL FOR FUTURE
REFERENCE.
Warning! The radiator should only be started
when the casters are perfectly fixed in the
correct direction.
1. This device can be used by children at least 8
years of age and by persons with reduced
physical, sensory or mental capacity or lack of
experience or knowledge, if they are properly
supervised or if instructions for the safe use of
the device have been given to them and the
risks involved have been addressed. Children
should not play with the device. Cleaning and
maintenance by the user should not be done
by children.
2. Children under 3 years of age should be kept
at a distance unless they are under continuous
surveillance.
3. Children between the ages of 3 and 8 years
old must only start or stop the appliance,
provided it has been placed or installed in a
normal position and these children are
supervised or have received instructions on
how to use the device safely and understand
I. IMPORTANT SAFETY TIPS:

20
the potential dangers. Children between 3 and
8 years old must not plug in, adjust, clean or
perform user maintenance.
4. CAUTION - Parts of this product can
become very hot and cause burns. Special
attention must be paid to the presence of
children and vulnerable people.
5. The product must be installed in accordance
with the national installation rules.
6. It is necessary to monitor and be careful when
the device is within reach of children.
7. This device is only intended for domestic and
indoor use. Do not use outdoors. Use the
device only as indicated on the instructions.
8. Any other use that does not comply with the
supplier's instructions could result in property
damage or personal injury. Do not use this
device for any purpose other than that
provided by the manufacturer.
9. Use this product in a well ventilated and
ventilated room. Do not cover it.
10. Never attempt to open the oil-filled
components, disassemble the control buttons,
insert objects into the ventilation grille. The
manufacturer could not be held responsible.
11. Do not leave this product unattended while
operating. If not in use, always make sure the
product is in the "Off" position and unplug it
from the outlet.
