Oceanic OCEAISH1000W4 User manual

OCEAISH1000W4
OCEAISH1500W4
OCEAISH2000W4
Guide d'utilisation
Instruction booklet

Contenu
Content
Fixed heater Radiateur électrique fixe 1
Screw Vis longue 5

Page 1 of 42
CONSIGNES DE SÉCURITÉ
MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE
SÉCURITÉ ATTENTIVEMENT AVANT D’UTILISER
L'APPAREIL ET LES CONSERVER.
•Cet appareil peut être utilisé par des enfants âgés
d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l'utilisation de l'appareil en toute sécurité leur ont
été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer
avec l’appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants sans surveillance.
•Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu'ils ne soient sous une
surveillance continue.
•Les enfants âgés entre 3 ans et 8 ans doivent
seulement allumer / éteindre l'appareil à
condition qu'il ait été placé ou installé dans sa
position normale de fonctionnement prévu et ils
ont été supervisés ou ils savent les instructions
concernant l'utilisation de l'appareil en toute
sécurité et comprennent les risques encourus.
•Les enfants âgés entre 3 ans et 8 ans ne doivent ni
brancher, ni régler, ni nettoyer l'appareil, et ni
réaliser l'entretien de l'utilisateur.
•ATTENTION - Certaines parties de ce produit

Page 2 of 42
peuvent devenir très chaudes et provoquer
des brûlures. Une attention particulière doit
être accordée dans les lieux où des enfants et
des personnes vulnérables sont présents.
•Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service
après-ventes ou des personnes de qualification
similaire afin d’éviter un danger.
•L’appareil de chauffage ne doit pas être placé juste
en dessous d’une prise de courant.
•MISE EN GARDE: Pour éviter une
surchauffe, ne pas couvrir l'appareil de
chauffage.
•L’appareil doit être alimenté par l'intermédiaire
d'un dispositif à courant différentiel résiduel
(DDR) ayant un courant différentiel de
fonctionnement assigné ne dépassant pas 30 mA.
•Avertissement: si cet appareil est installé dans une
salle de bain, il doit être installé au minimum à 60
cm d’une baignoire ou d’une douche (volume 2),
conformément aux exigences de la norme
française d’installation électrique NFC 15-100.
•L’appareil doit être branché sur un circuit
électrique indépendant protégé par un
coupe-circuit bipolaire conformément à la norme
d'installation électrique NF C 15-100.
•Un moyen de déconnexion du réseau
d’alimentation ayant une distance d’ouverture des
contacts de tous les pôles doit être prévu dans la

Page 3 of 42
canalisation fixe conformément aux règles
d’installation.
•En ce qui concerne les informations détaillées sur
la méthode de fixation et pour l’installation de
l’appareil de chauffage destiné à être fixé par des
vis ou d’autres moyens, se référer à la section
“INSTALLATION”.
•En ce qui concerne les informations détaillées sur
le raccordement du câble électrique, se référer à la
section “RACCORDEMENT ÉLECTRIQUE”.
INSTALLATION
RECOMMANDATIONS IMPORTANTES A LIRE
AVANT L’INSTALLATION
- Ne pas placer l’appareil juste en-dessous d’une prise
de courant.
- Ne pas utiliser l’appareil à l’extérieur.
- Ne pas installer l’appareil dans un courant d’air
susceptible de perturber sa régulation.
- Ne pas placer l’appareil à proximité d’obstacle
limitant la circulation de l’air autour.
- Fixer verticalement l’appareil au mur tel que décrit
ci-dessous.
- Choisir des vis et chevilles adaptés au matériau du
mur et au poids de l’appareil.
RECOMMANDATIONS POUR LA FIXATION MURALE
N'apportez aucune modification à l’appareil ou à son
support de fixation sur le mur!

Page 4 of 42
Avant d'installer l’appareil, vérifiez l’état du mur sur
lequel il sera fixé : le mur doit être en bon état, il ne
doit pas présenter de dommages (fissures,
affaissement, humidité, …).
Ne percez pas de trou à proximité d'anciens trous,
même rebouchés.
Consultez impérativement un professionnel du
bâtiment pour utiliser le système d'ancrage (vis,
chevilles, …) approprié au matériau qui constitue
votre mur, ainsi qu’au poids de l’appareil. Respectez le
diamètre des vis de fixation indiqué dans la présente
notice.
Ne modifiez pas les trous destinés à fixer l’appareil ou
son support de fixation sur le mur.
Percez le mur à l'aide d'un foret de dimension adaptée
au système d'ancrage. Retirez les débris et la
poussière.
Vérifiez régulièrement les points de fixation de
l’appareil sur le mur. Resserrez-les si nécessaire.

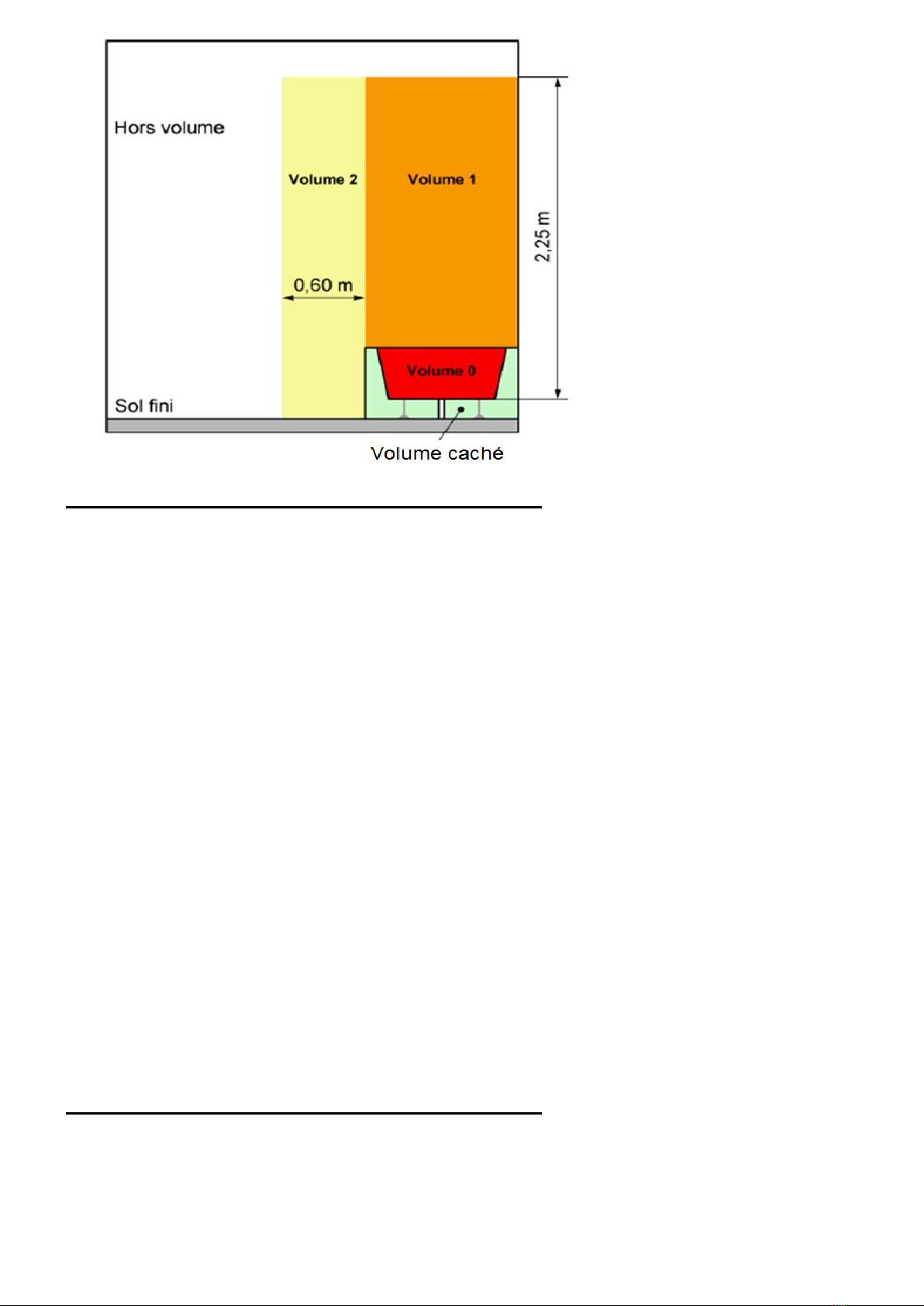

INSTALLATION DANS LA SALLE DE BAIN
Avertissement: Cet appareil peut être installé hors
volume et dans le volume 2 conformément aux
exigences de la norme française d’installation
électrique NF C 15-100.
Note: Le schéma ci-dessous est donné uniquement à
titre d'exemple.
Nous vous suggérons de contacter un électricien
professionnel pour toute aide.

Page 5 of 42
RACCORDEMENT ÉLECTRIQUE
ATTENTION: avant toute intervention, coupez
l’électricité au disjoncteur principal.
- L’installation doit être réalisée dans les règles de
l’art et être conforme aux normes en vigueur dans le
pays (NFC 15-100 en France).
- L’appareil doit être raccordé dans un boîtier mural
normalisé placé à 25 cm au moins du sol.
- L’appareil ne doit pas être raccordé sur une prise
murale avec une fiche secteur.
- L’appareil doit être alimenté par l'intermédiaire d'un
dispositif à courant différentiel résiduel (DDR) ayant
un courant différentiel de fonctionnement assigné ne
dépassant pas 30 mA.
- L’appareil ne doit pas être raccordé au fil de terre (fil
jaune et vert).
RACCORDEMENT ÉLECTRIQUE
Fil bleu ou gris clair connecté au neutre (230V)
Fil marron ou rouge connecté à la phase (230V)

Page 6 of 42
Fil noir connecter au fil pilote. (Fonction optionnelle à
utiliser uniquement en cas de commande par un
boitier pilote).
ATTENTION ! Ne pas connecter le fil noir à la terre.
- En l’absence d'utilisation de dispositif de pilotage à
distance, isolez la partie dénudée du fil noir pour
éviter tout contact électrique avec les autres fils ou la
terre

Page 7 of 42
ACCESSOIRES
Description
Pièce
Spec
Qté
Vis longue
3.9 x 30 mm
5
Chevilles
(non
fournies)
Φ8
4
FIXATIONS
Pour accrocher votre radiateur au mur:
Choisissez un
emplacement adéquat
pour le radiateur
(respecter les
distances minimales)

Page 8 of 42
Desserrer la vis de
fixation du support
sans la dévisser
complètement.
Faire glisser le loquet
métallique hors du
trou.
Retirer le support en
tirant vers le bas.
Positionner le support
mural à l'endroit
voulu. S'assurer au
niveau à bulle qu'il est
horizontal.
Marquer l'emplacement des 4 vis de fixation au mur.
Percer le mur pour fixer le système d'ancrage adapté.
Fixer le support au mur.

Page 9 of 42
Placez le radiateur contre son support de fixation murale :
A: Positionnez le radiateur en sorte d’aligner ses trous
inférieurs avec les crochets du support de fixation.
B: Poussez le chauffage vers le bas jusqu'à ce que les crochets
s'encastrent dans les trous.
C: Positionnez le radiateur en sorte d’aligner ses trous
supérieurs avec les crochets du support de fixation.
D: Tirer l’appareil vers le bas.
Faire glisser le loquet
métallique dans le
trou.
Serrer la vis pour
verrouiller le radiateur
sur le support.

Page 10 of 42
ÉCRAN
Description des icônes sur l'écran LCD:
Symbole
Fonction
Mode veille
l’appareil ne fonctionne pas mais est mis sous tension
Mode hors gel
Mode Confort
Mode ECO
Mode fil pilote
Verrouillage du clavier
La fonction détection automatique de fenêtre ouverte
Indicateur de chauffage
Quand l’appareil chauffe, cette icône s’affiche sur l’écran. Lorsque la température
ambiante atteint la température de réglage, l'appareil arrête de chauffer et
l'icône disparaît.
Température (degré Celsius)
Mode Confort activé
Mode ECO activé

Page 11 of 42
TABLEAU DE COMMANDES
Bouton
Fonction
/
1) Réglez l'heure / le jour de la semaine / la température.
2) Avec la fonction du programme personnalisé hebdomadaire (PRG), permet de
choisir entre le mode Confort ou le mode ECO.
Veille
PRG
Programmateur
Détection automatique de fenêtre ouverte
M
Appui court: Mode Confort / Mode ECO / Mode Hors gel / P1/P2/P3/P
Appui long (3 secondes): Verrouillage du clavier
FONCTIONNEMENT
1. Réglage de l'heure
1) Lors de votre première utilisation, veuillez régler l'heure après connexion à
l'alimentation électrique:
⚫Pour basculer entre les heures / minutes / jour de la semaine (1-7): appuyez sur
⚫Pour régler les heures / minutes / jour de la semaine: appuyez sur
⚫Pour terminer le réglage de l'heure: appuyez sur le bouton ou attendez 10 secondes sans
action, l'appareil reviendra en mode Veille.
2) Si l'appareil fonctionne et que vous souhaitez réinitialiser l'heure:
Jour de la
semaine
Heure

Page 12 of 42
⚫Pour entrer le réglage de l'heure: appuyez sur les deux boutons et à la fois.
⚫Pour basculer entre les heures / minutes / jour de la semaine (1-7): appuyez sur
⚫Pour régler les heures / minutes / jour de la semaine: appuyez sur
⚫Pour terminer le réglage de l'heure: appuyez sur les autres boutons sauf et , ou
attendez 10 secondes sans action, le réglage de l'heure sera enregistré.
2. Sélection de mode
⚫Appuyez sur M pour basculer entre les modes:
Icône
Fonction
Explication
Mode Confort
Réglez la température souhaitée entre 5°C
et 29°C.
Mode ECO
3,5°C inférieur au mode Confort.
Mode hors gel
L'appareil maintient la température autour
de 7°C.
P1/P2/P3
3 programmes prédéfinis
Voir ci-dessous le tableau 1
P
Mode fil pilote
L'appareil peut être contrôlé par un
contrôleur externe. La fonction sera
affichée en conséquence.
Voir ci-dessous le tableau 2

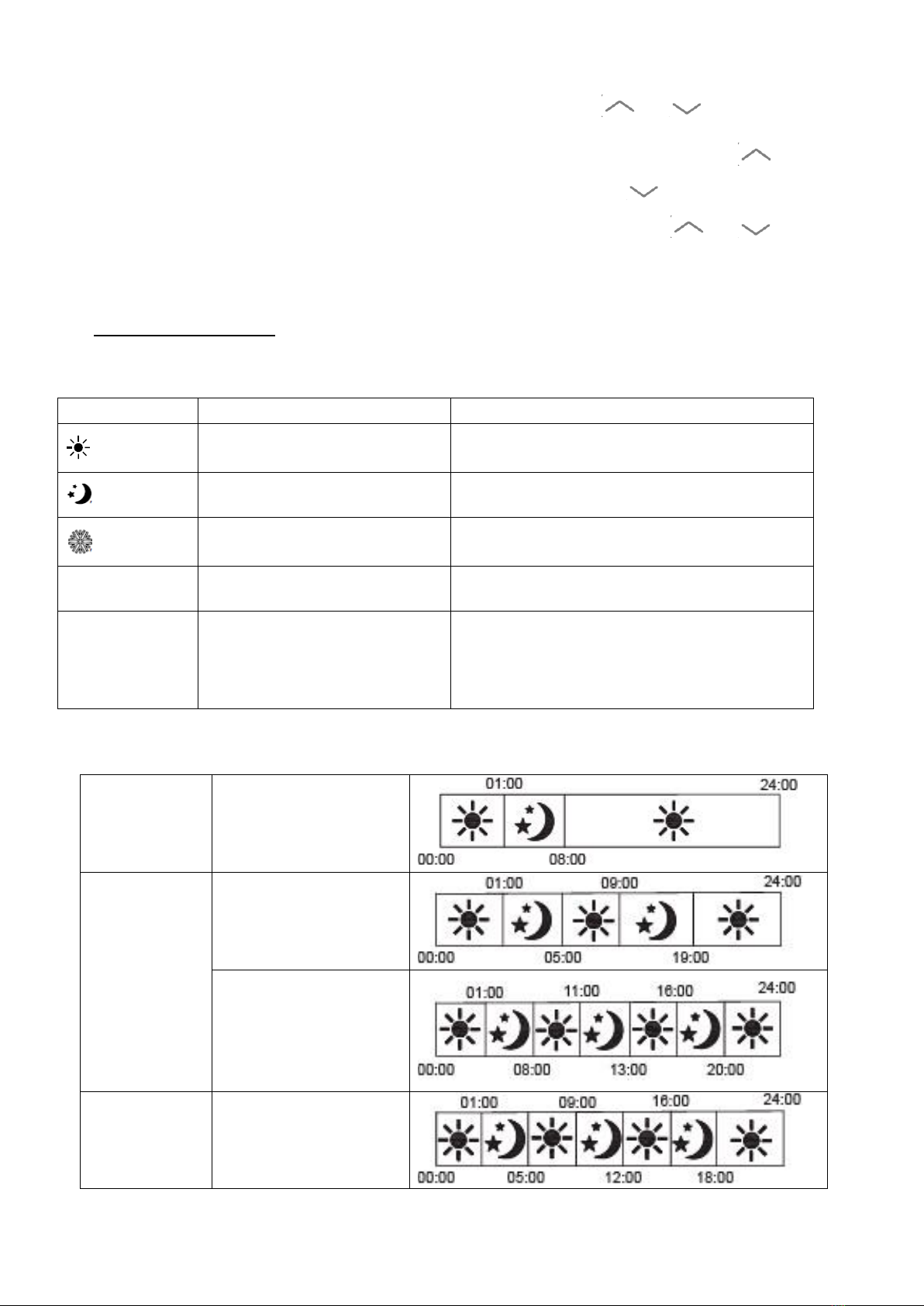

⚫Tableau 1
Programme 1
Du lundi au dimanche
Programme 2
Du lundi au vendredi
Samedi et dimanche
Programme 3
Du lundi au vendredi

Page 13 of 42
⚫Tableau 2
3. Réglage de la température
⚫Le réglage de la température est disponible en mode Confort / Mode ECO / Mode fil
pilote P. Le réglage de la température n'est pas disponible en mode hors gel .
⚫Pour sélectionner la température de consigne souhaitée: appuyez sur ou , chaque clic
est de 0,5°C.
⚫Plage de température pour le mode Confort et le mode fil pilote: 5°C à 29°C.
⚫Plage de température pour le mode ECO: 1,5°C - 25,5°C, 3,5°C de moins que le mode Confort.
⚫Le réglage de la température sera sauvegardé automatiquement après 5 secondes sans action.
Remarque: Lorsque la température de la pièce est supérieure à la température de consigne, le
radiateur arrête de fonctionner
Samedi et dimanche

Page 14 of 42

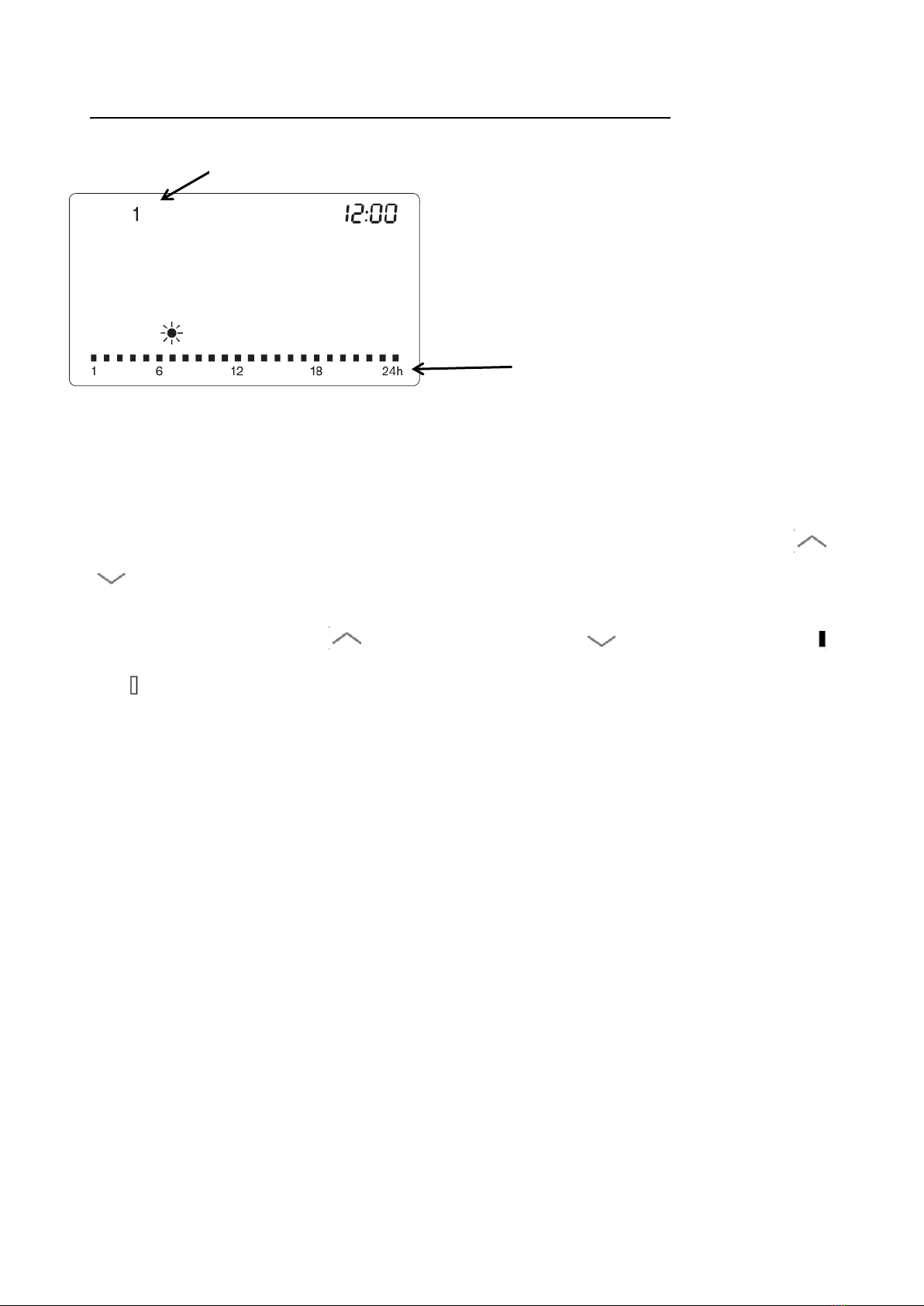

4. Réglage du programme personnalisé hebdomadaire (PRG)
⚫Pour entrer dans le réglage du programme personnalisé hebdomadaire: appuyez sur le bouton
PRG
⚫Pour basculer le réglage entre « jour de la semaine (1 pour lundi -7 pour dimanche) » et « mode
de chauffage d'heures différentes (00: 00-24: 00) »: appuyez sur le bouton PRG
⚫Lorsque « jour de la semaine » clignote, pour sélectionner le jour souhaité: appuyez sur ou
.
⚫Lorsque « Mode chauffage d'heures différentes » clignote, pour choisir le mode souhaité pour
chaque heure: appuyez sur pour choisir les heures, et pour choisir le confort ou
ECO .
⚫Après 30 secondes sans action, le paramètre sera automatiquement enregistré.
Mode de chauffage d'heures
différentes
Jour de la semaine

Page 15 of 42
Par exemple: pour régler mardi, 0:00-12:00 mode confort, 13:00-24:00 mode ECO.
Affichage
Opération
Appuyez sur PRG, « jour de la semaine »
clignote. Puis appuyez sur les boutons
ou pour choisir le jour 2
(mardi).
Appuyez à nouveau sur PRG, « mode de
chauffage d'heures différentes » clignote.
Puis appuyez sur pour choisir le
mode confort et appuyez sur
pour passer à l'heure suivante. Répétez
l'opération jusqu'à 12:00.
À partir de 13:00, appuyez sur
pour choisir le mode ECO . et appuyez
sur pour passer à l'heure suivante.
Répétez l'opération jusqu'à 24:00.
Le réglage se termine après 30 secondes
sans action.

Page 16 of 42
5. Fonction de détection de fenêtre ouverte
⚫Pour entrer le réglage de la fonction de détecteur de fenêtre ouverte : appuyez sur .
⚫Activer / Désactiver la fonction: appuyez sur ou pour choisir « ON » ou « OFF ».
L’icône s'affiche à l'écran lorsque la fonction est activée.
⚫Lorsque la fonction est activée, si une baisse de température est détectée, l'appareil entre
automatiquement en mode hors gel avec l’icône clignotante. Si la température augmente,
l'appareil revient au mode précédent avec l’icône allumé.
Remarque: la fonction détection de fenêtre ouverte n'est pas disponible en mode hors gel.
6. Verrouillage du clavier
Appuyez sur le bouton M pendant trois secondes pour activer la fonction de verrouillage du clavier,
pour déverrouiller, appuyez à nouveau sur le bouton Mpendant trois secondes.
Remarque:
1. Le bouton veille est toujours disponible même si le clavier est verrouillé.
2. Le verrouillage du clavier sera automatiquement désactivé dans les circonstances suivantes :
1) L'appareil est mis en mode veille en appuyant sur le bouton veille .
2) L'appareil subit une coupure de courant.
Verrouillage clavier
Détecteur de fenêtre ouverte

Page 17 of 42
7. En cas de coupure de courant
L'appareil garde toujours en mémoire la température, le mode de fonctionnement et le programme
hebdomadaire personnalisé. En cas de panne de courant, après le retour du courant, réglez à
nouveau l'heure, puis l'appareil revient au mode et à la température d’avant la panne de courant.
CONDITIONS DE GARANTIE
Votre appareil est garanti par le fabricant pour une durée de 24 mois à compter de la date d'achat
(Utiliser la facture datée comme justificatif).
EXCLUSIONS :
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant
de:
(1) détériorations superficielles dues à l'usure normale du produit
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la
corrosion provoquée par la rouille
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisé
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le
produit ou branchement à une tension incorrecte
(5) toute utilisation d'accessoires non fournis ou approuvés par le fabricant.
Informations : La garantie sera invalidée si la plaque signalétique et/ou le numéro de série du
produit sont manquants.
SERVICES DE RÉPARATION
En cas de dysfonctionnement pendant la période de la garantie du fabricant : toute demande de
prise en charge doit être faite auprès du revendeur professionnel auquel vous avez acheté votre
produit.

Page 18 of 42
CARACTÉRISTIQUES TECHNIQUES
Référence du modèle: HT10PX1 (Réf: OCEAISH1000W4)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à
accumulation uniquement (sélectionner un seul
type)
Puissance
thermique
nominale
Pnom
1,0
kW
contrôle thermique manuel de la charge
avec thermostat intégré
[non]
Puissance
thermique
minimale
(indicative)
Pmin
N/A
kW
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
[non]
Puissance
thermique
maximale
continue
Pmax,c
1,0
kW
contrôle thermique électronique de la
charge avec réception d'informations sur la
température de la pièce et/ou extérieure
[non]
Consommation
d'électricité
auxiliaire
puissance thermique régulable par
ventilateur
[non]
À la puissance
thermique
nominale
elmax
0
kW
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul
type)
À la puissance
thermique
minimale
elmin
0
kW
contrôle de la puissance thermique à un
palier, pas de contrôle de la température de
la pièce
[non]
En mode veille
elSB
0,00016
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la température
de la pièce
[non]
contrôle de la température de la pièce avec
[non]
Modèle / Réf
HT10PX1/
OCEAISH1000W4
HT15PX1 /
OCEAISH1500W4
HT20PX1 /
OCEAISH2000W4
Tension nominale
230 V ~
230 V ~
230 V ~
Fréquence nominale
50 Hz
50 Hz
50 Hz
Puissance nominale
1000 W
1500 W
2000 W
Classe de protection
II
II
II
Protection IP
IP24
IP24
IP24
Fil pilote
6 ordres
6 ordres
6 ordres
