Oceanic OCEAISHGB1000W2 User manual

OCEAISHGB1000W2
OCEAISHGB1500W2
OCEAISHGB2000W2
Guide d'utilisation
Instruction booklet

Contenu
Content
Fixed heater Radiateur électrique fixe 1
Screw Vis longue 5

Page 1 of 44
CONSIGNES DE SÉCURITÉ
LIRE TOUTES LES INSTRUCTIONS AVANT
D'UTILISER L'APPAREIL ET LES CONSERVER POUR
TOUTE RÉFÉRENCE FUTURE
•Cet appareil peut être utilisé par des enfants âgés
d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l'utilisation de l'appareil en toute sécurité leur ont
été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer
avec l’appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants sans surveillance.
•Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu'ils ne soient sous une
surveillance continue.
•Les enfants âgés entre 3 ans et 8 ans doivent
seulement allumer / éteindre l'appareil à
condition qu'il ait été placé ou installé dans sa
position normale de fonctionnement prévu et ils
ont été supervisés ou ils savent les instructions
concernant l'utilisation de l'appareil en toute
sécurité et comprennent les risques encourus.
•Les enfants âgés entre 3 ans et 8 ans ne doivent ni
brancher, ni régler, ni nettoyer l'appareil, et ni
réaliser l'entretien de l'utilisateur.
•ATTENTION - Certaines parties de ce produit

Page 2 of 44
peuvent devenir très chaudes et provoquer
des brûlures. Une attention particulière doit
être accordée dans les lieux où des enfants et
des personnes vulnérables sont présents.
•Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service
après-ventes ou des personnes de qualification
similaire afin d’éviter un danger.
•L’appareil de chauffage ne doit pas être placé juste
en dessous d’une prise de courant.
•MISE EN GARDE: Pour éviter une
surchauffe, ne pas couvrir l'appareil de
chauffage.
•L’appareil doit être alimenté par l'intermédiaire
d'un dispositif à courant différentiel résiduel
(DDR) ayant un courant différentiel de
fonctionnement assigné ne dépassant pas 30 mA.
•Avertissement: si cet appareil est installé dans une
salle de bain, il doit être installé au minimum à 60
cm d’une baignoire ou d’une douche (volume 2),
conformément aux exigences de la norme
française d’installation électrique NFC 15-100.
•L’appareil doit être branché sur un circuit
électrique indépendant protégé par un
coupe-circuit bipolaire conformément à la norme
d'installation électrique NF C 15-100.
•MISE EN GARDE: L’appareil de chauffage ne doit
pas être utilisé si les panneaux de verre sont
endommagés.

Page 3 of 44
•Un moyen de déconnexion du réseau
d’alimentation ayant une distance d’ouverture des
contacts de tous les pôles doit être prévu dans la
canalisation fixe conformément aux règles
d’installation.
•En ce qui concerne les informations détaillées sur
la méthode de fixation et pour l’installation de
l’appareil de chauffage destiné à être fixé par des
vis ou d’autres moyens, se référer à la section
“INSTALLATION”.
•En ce qui concerne les informations détaillées sur
le raccordement du câble électrique, se référer à la
section “RACCORDEMENT ÉLECTRIQUE”.
INSTALLATION
RECOMMANDATIONS IMPORTANTES A LIRE
AVANT L’INSTALLATION
- Ne pas placer l’appareil juste en-dessous d’une prise
de courant.
- Ne pas utiliser l’appareil à l’extérieur.
- Ne pas installer l’appareil dans un courant d’air
susceptible de perturber sa régulation.
- Ne pas placer l’appareil à proximité d’obstacle
limitant la circulation de l’air autour.
- Fixer verticalement l’appareil au mur tel que décrit
ci-dessous.
- Choisir des vis et chevilles adaptés au matériau du
mur et au poids de l’appareil.

Page 4 of 44
RECOMMANDATIONS POUR LA FIXATION MURALE
N'apportez aucune modification à l’appareil ou à son
support de fixation sur le mur!
Avant d'installer l’appareil, vérifiez l’état du mur sur
lequel il sera fixé : le mur doit être en bon état, il ne
doit pas présenter de dommages (fissures,
affaissement, humidité, …).
Ne percez pas de trou à proximité d'anciens trous,
même rebouchés.
Consultez impérativement un professionnel du
bâtiment pour utiliser le système d'ancrage (vis,
chevilles, …) approprié au matériau qui constitue
votre mur, ainsi qu’au poids de l’appareil. Respectez le
diamètre des vis de fixation indiqué dans la présente
notice.
Ne modifiez pas les trous destinés à fixer l’appareil ou
son support de fixation sur le mur.
Percez le mur à l'aide d'un foret de dimension adaptée
au système d'ancrage. Retirez les débris et la
poussière.
Vérifiez régulièrement les points de fixation de
l’appareil sur le mur. Resserrez-les si nécessaire.
INSTALLATION DANS LA SALLE DE BAIN
Avertissement: Cet appareil peut être installé hors
volume et dans le volume 2 conformément aux
exigences de la norme française d’installation
électrique NF C 15-100.
Note: Le schéma ci-dessous est donné uniquement à
titre d'exemple.
Nous vous suggérons de contacter un électricien

Page 5 of 44
professionnel pour toute aide.
RACCORDEMENT ÉLECTRIQUE
ATTENTION: avant toute intervention, coupez
l’électricité au disjoncteur principal.
- L’installation doit être réalisée dans les règles de
l’art et être conforme aux normes en vigueur dans le
pays (NFC 15-100 en France).
- L’appareil doit être raccordé dans un boîtier mural
normalisé placé à 25 cm au moins du sol.
- L’appareil ne doit pas être raccordé sur une prise
murale avec une fiche secteur.
- L’appareil doit être alimenté par l'intermédiaire d'un
dispositif à courant différentiel résiduel (DDR) ayant
un courant différentiel de fonctionnement assigné ne
dépassant pas 30 mA.
- L’appareil ne doit pas être raccordé au fil de terre (fil
jaune et vert).

Page 6 of 44
RACCORDEMENT ÉLECTRIQUE
Fil bleu ou gris clair connecté au neutre (230V)
Fil marron ou rouge connecté à la phase (230V)
Fil noir connecter au fil pilote. (Fonction optionnelle à
utiliser uniquement en cas de commande par un
boitier pilote).
ATTENTION ! Ne pas connecter le fil noir à la terre.
- En l’absence d'utilisation de dispositif de pilotage à
distance, isolez la partie dénudée du fil noir pour
éviter tout contact électrique avec les autres fils ou la
terre

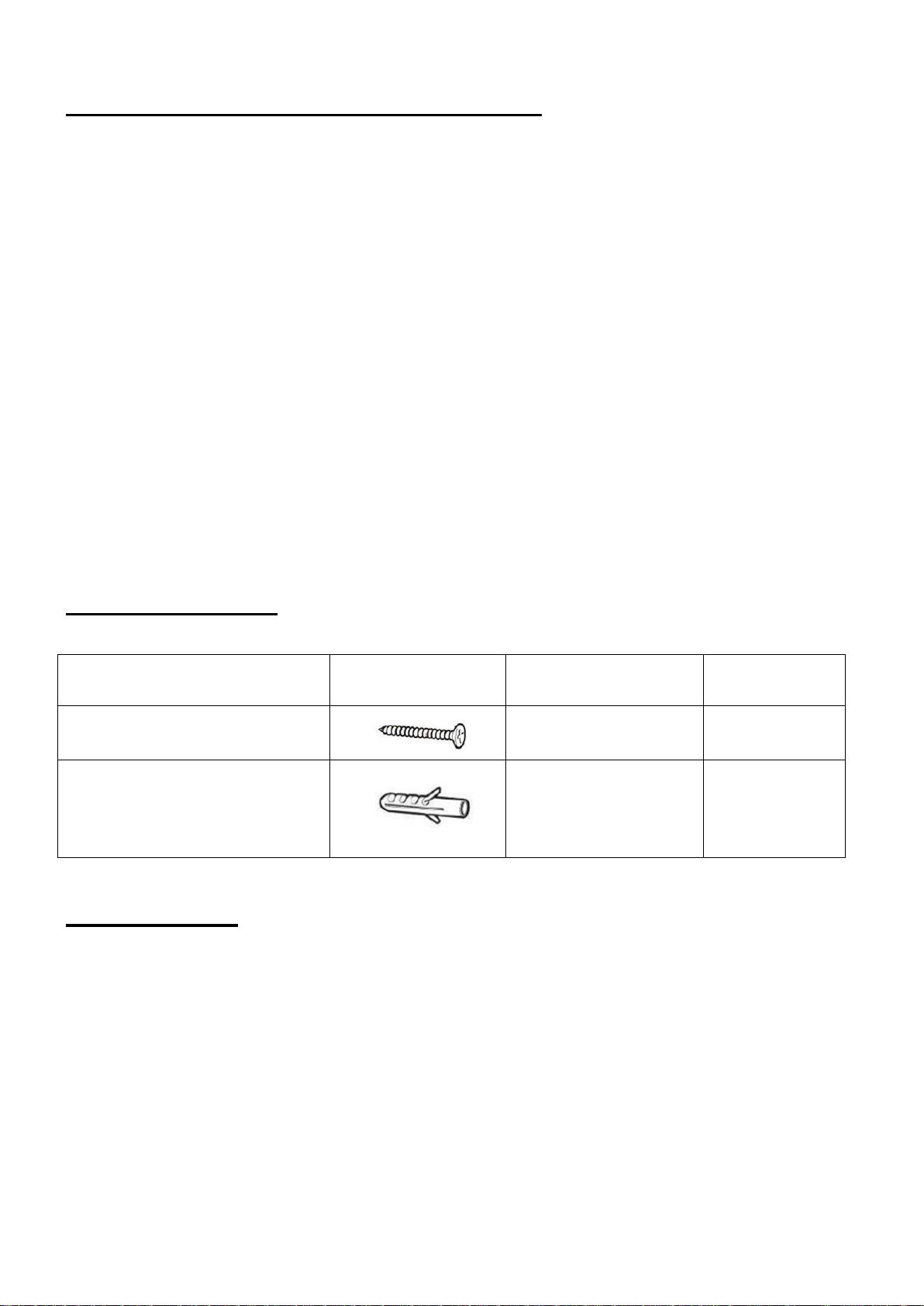

ACCESSOIRES
Description
Pièce
Spec
Qté
Vis longue
3.9 x 30 mm
5
Chevilles (non
fournies)
Φ8
4
FIXATIONS
Pour accrocher votre radiateur au mur :

Page 7 of 44
Choisissez un
emplacement adéquat
pour le radiateur
(respecter les
distances minimales)
Desserrer la vis de
fixation du support
sans la dévisser
complètement.
Faire glisser le loquet
métallique hors du
trou.Retirer le support
en tirant vers le bas.
Positionner le support
mural à l'endroit
voulu. S'assurer au
niveau à bulle qu'il est
horizontal.
Marquer l'emplacement des 4 vis de fixation au mur.
Percer le mur pour fixer le système d'ancrage adapté.

Page 8 of 44
Fixer le support au mur.

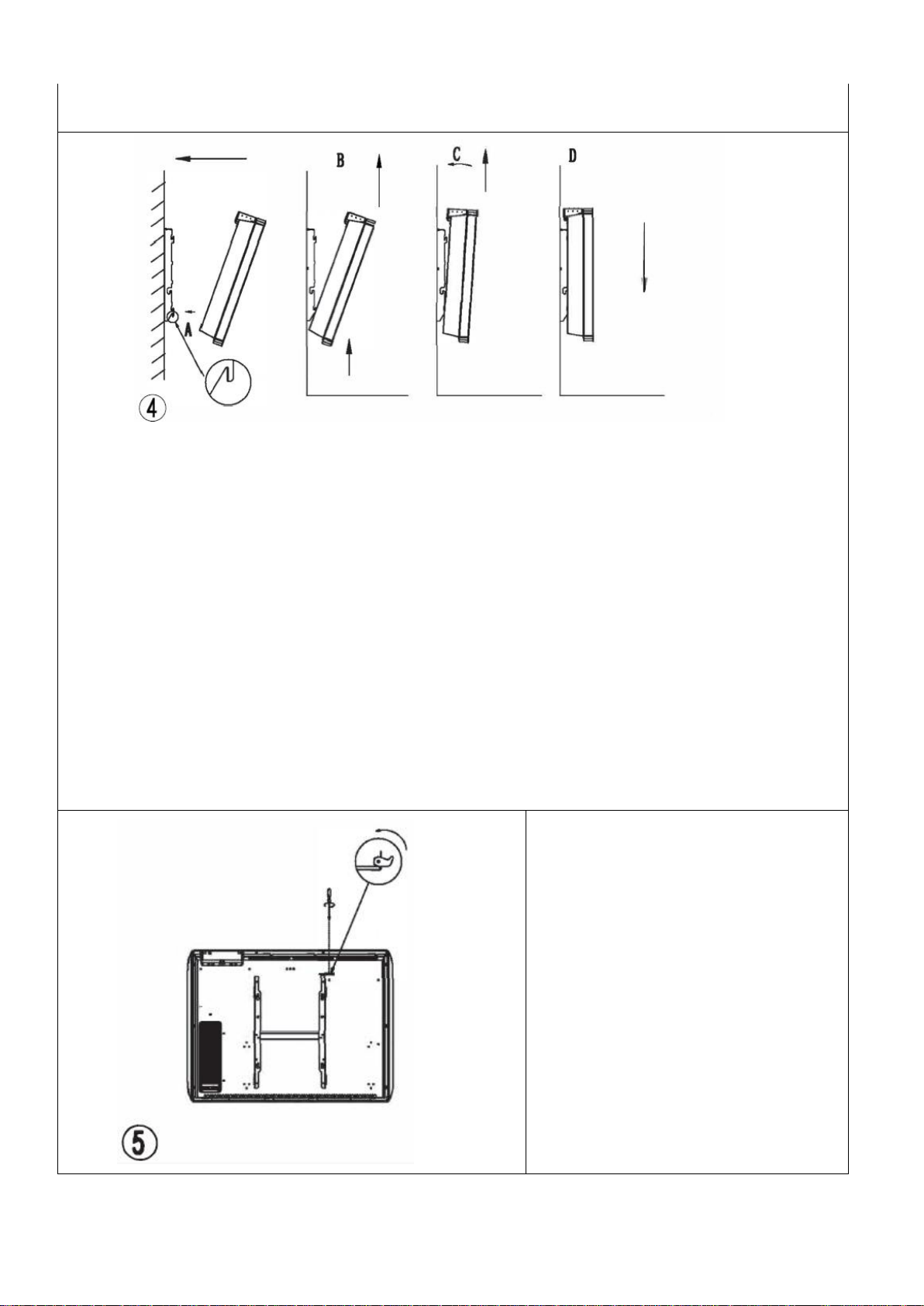

Placez le radiateur contre son support de fixation murale :
A: Positionnez le radiateur en sorte d’aligner ses trous
inférieurs avec les crochets du support de fixation.
B: Poussez le chauffage vers le bas jusqu'à ce que les crochets
s'encastrent dans les trous.
C: Positionnez le radiateur en sorte d’aligner ses trous
supérieurs avec les crochets du support de fixation.
D: Tirer l’appareil vers le bas.
Faire glisser le loquet
métallique dans le
trou.
Serrer la vis pour
verrouiller le radiateur
sur le support.

Page 9 of 44
ÉCRAN
Description des icônes sur l'écran LCD:
Symbole
Fonction
Mode veille
l’appareil ne fonctionne pas mais est mis sous tension
Mode hors gel
Mode Confort
Mode ECO
Mode Programme ou Mode Fil pilote
Verrouillage du clavier
La fonction détection automatique de fenêtre ouverte
Indicateur de chauffage
Quand l’appareil chauffe, cette icône s’affiche sur l’écran. Lorsque la température
ambiante atteint la température de réglage, l'appareil arrête de chauffer et
l'icône disparaît.
Température (degré Celsius)
Mode Confort activé
Mode ECO activé

Page 10 of 44

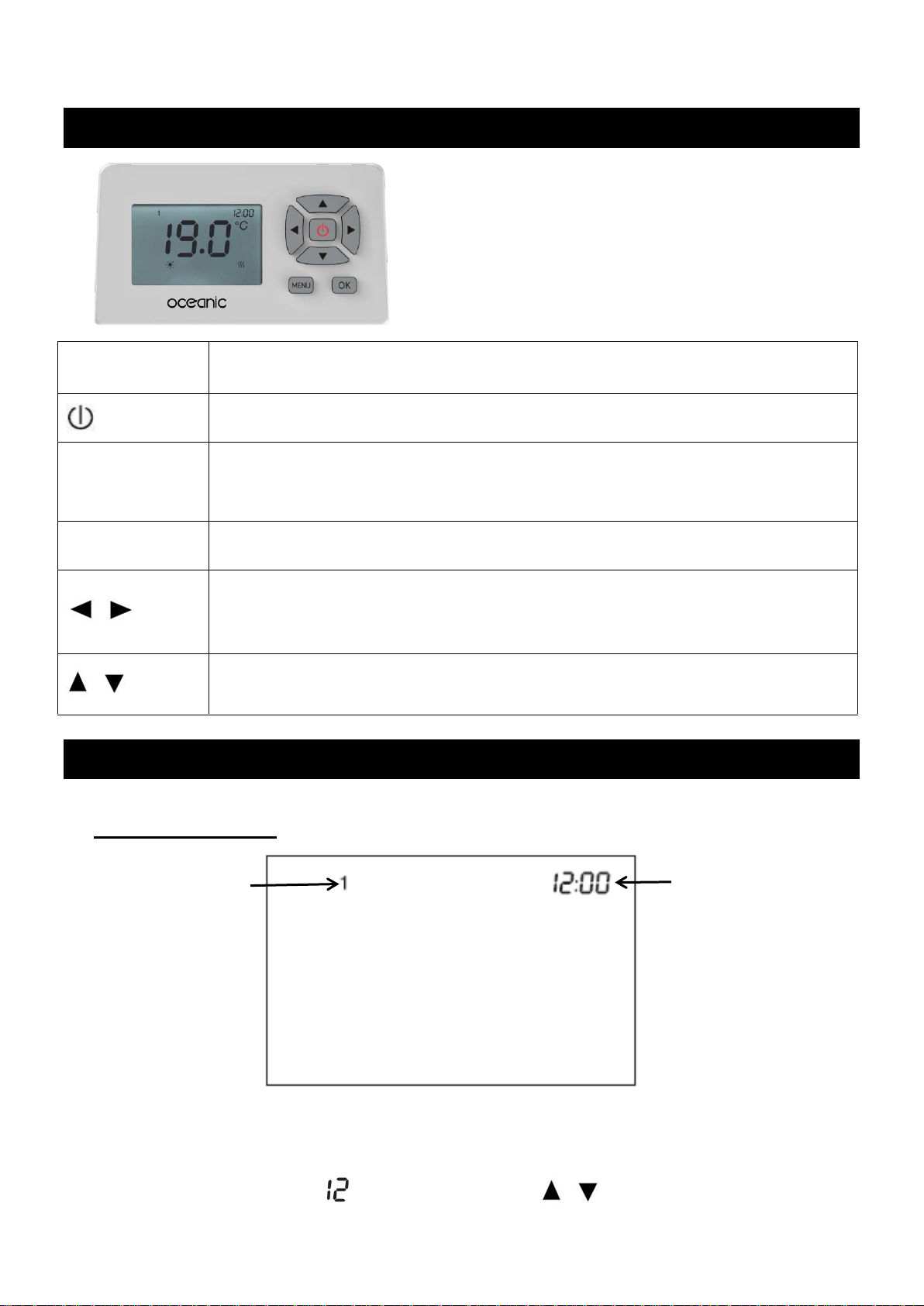

TABLEAU DE COMMANDES
Bouton
Fonction
Veille
MENU
Appuyez brièvement pour afficher le menu de réglage : 1. Régler le minuteur; 2.
Régler le mode Programme; 3. La fonction de détection de fenêtre;

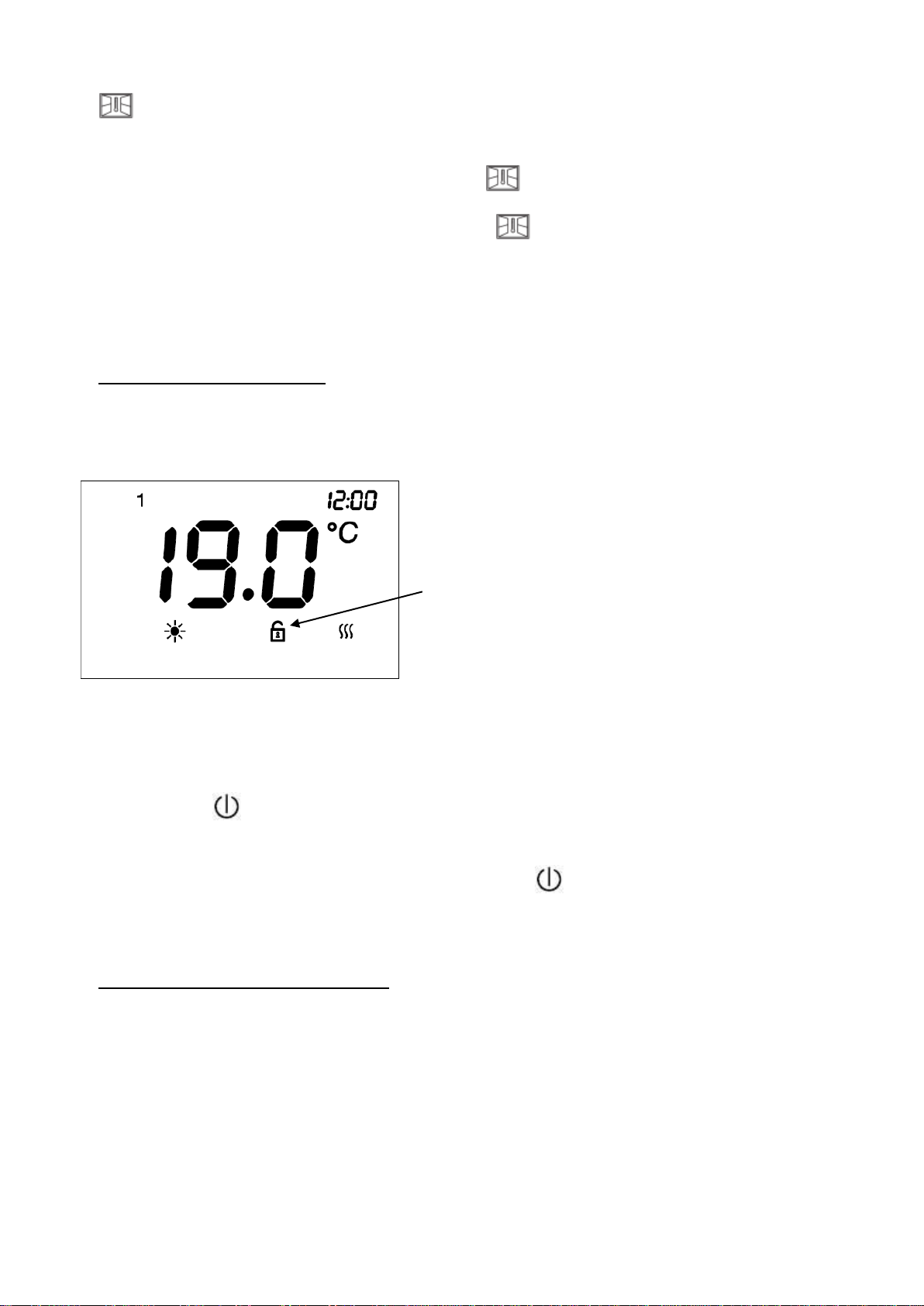

Appuyez pendant 3 s pour activer/désactiver le verrouillage du clavier.
OK
Bouton de confirmation
/
Dans le statut de fonctionnement : changer de mode de fonctionnement
(Confort / ECO / Programme ou Fil pilote / Hors-gel)
Dans le statut de réglage : changer les options vers la gauche ou la droite.
/
Dans le statut de fonctionnement : régler la température.
Dans le statut de réglage : changer les options vers le haut ou le bas.
FONCTIONNEMENT
1. Réglage de l'heure
1) Lors de votre première utilisation, veuillez régler l'heure après connexion à
l'alimentation électrique:
⚫Pour régler l'heure lorsque clignote : appuyez sur /pour ajuster entre 00 et 23
Jour de la semaine
Heure

Page 11 of 44
⚫Pour confirmer l'heure et passer au réglage des minutes: appuyez sur OK
⚫Pour régler les minutes lorsque clignote: appuyez sur / pour ajuster entre 00 et
59
⚫Pour confirmer les minutes et passer au réglage du jour de la semaine: appuyez sur OK
⚫Pour régler le jour de la semaine lorsque clignote: appuyez sur /pour l'ajuster
entre 1 et 7
⚫Pour terminer le réglage de l'heure: appuyez sur OK ou attendez 30 secondes sans action,
l'appareil reviendra en mode Veille.

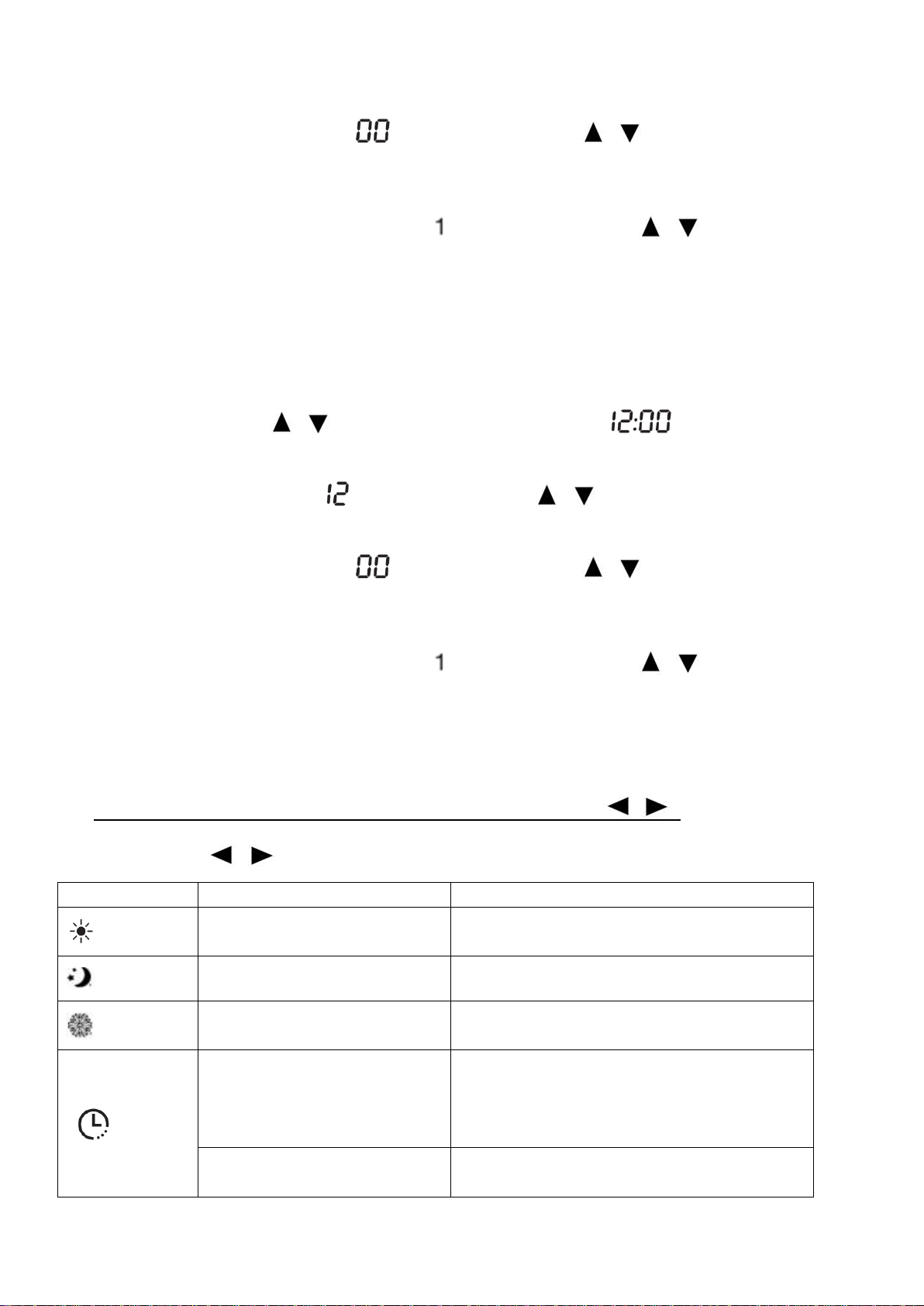

2) Si l'appareil fonctionne et que vous souhaitez réinitialiser l'heure:
⚫Pour entrer le réglage de l'heure: appuyez sur MENU pour accéder à l'interface du menu de
réglage, appuyez sur /pour choisir le réglage de l’horloge , appuyez sur OK
jusqu’à ce qu'il clignote.
⚫Pour régler l'heure lorsque clignote: appuyez sur / pour ajuster entre 00 et 23
⚫Pour confirmer l'heure et passer au réglage des minutes: appuyez sur OK
⚫Pour régler les minutes lorsque clignote: appuyez sur /pour ajuster entre 00 et
59
⚫Pour confirmer les minutes et passer au réglage du jour de la semaine: appuyez sur OK
⚫Pour régler le jour de la semaine lorsque clignote: appuyez sur /pour l'ajuster
entre 1 et 7
⚫Pour terminer le réglage de l'heure: appuyez sur OK ou attendez 30 secondes sans action, le
réglage de l'heure sera sauvegardé puis vous retourner à l'interface initiale.
2. Sélectionner le mode de fonctionnement (boutons / )
⚫Appuyez sur /pour sélectionner les modes :
Icône
Fonction
Explication
Mode Confort
Réglez la température souhaitée entre 5°C
et 29°C.
Mode ECO
3,5°C inférieur au mode Confort.
Mode hors gel
L'appareil maintient la température autour
de 7°C.
Mode programme

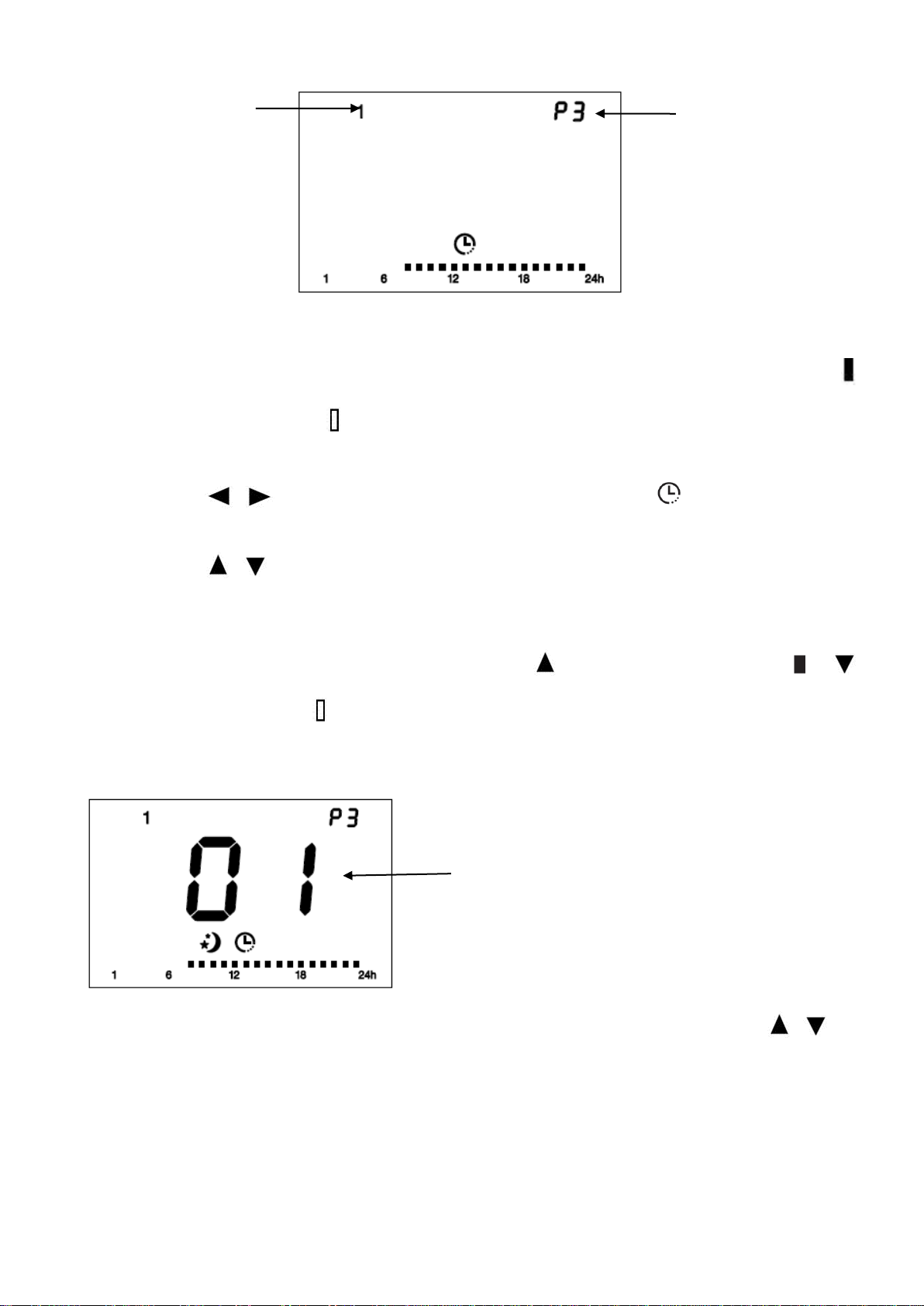

Programme hebdomadaire personnalisé
P1-P7 (veuillez-vous référer à la partie 3
“Réglage du mode Programme” pour savoir
comment régler ce mode)

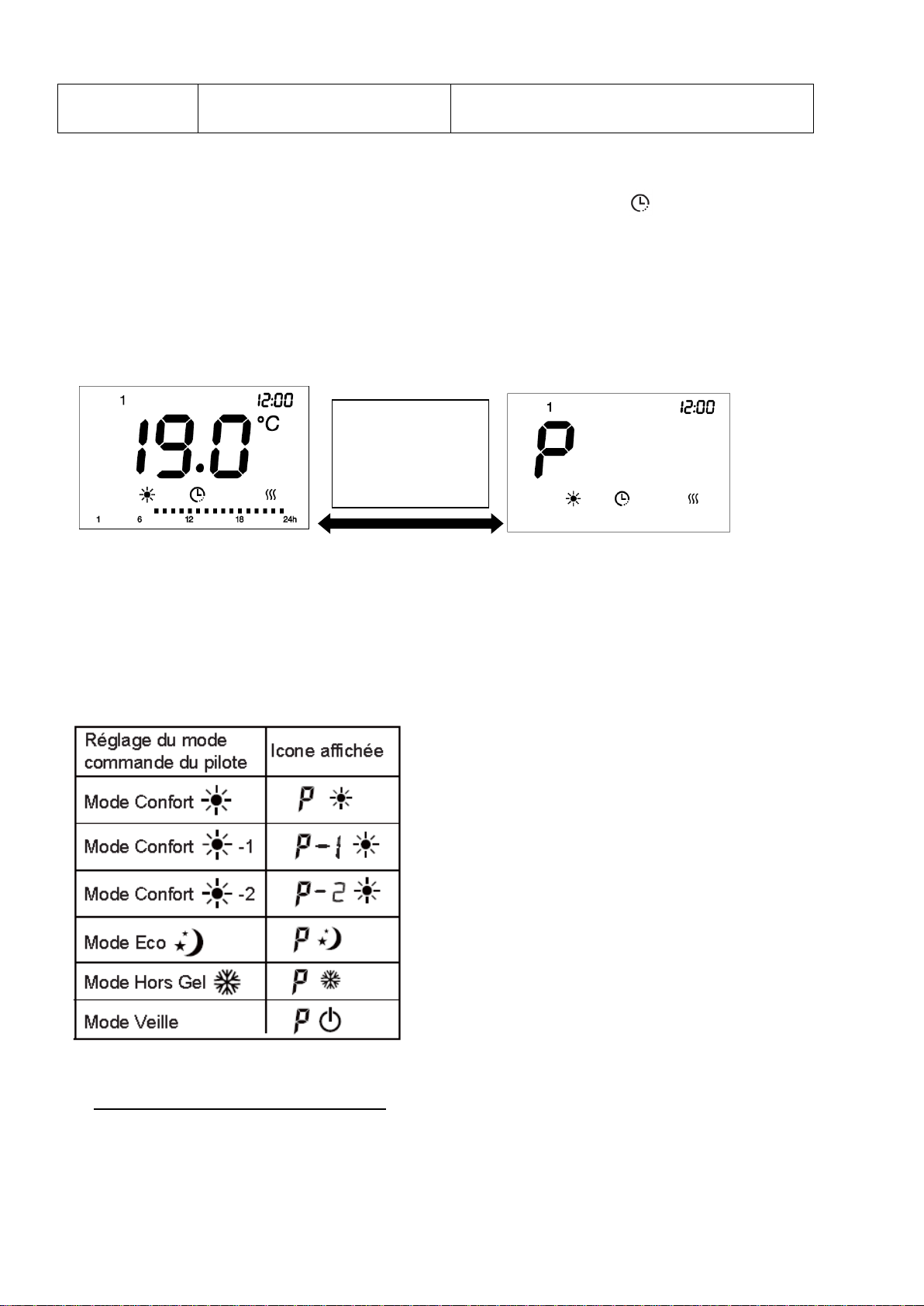

Mode fil pilote
L'appareil peut être contrôlé par un
contrôleur externe. La fonction sera

Page 12 of 44
⚫Les modes Programme et Mode fil pilote utilisent la même icône . Ces 2 modes s’excluent
mutuellement. Lorsque l'appareil fonctionne en mode Programme, appuyez sur le bouton OK et
maintenez-le enfoncé pendant 3 secondes, il passera du mode Programme au mode fil pilote.
Lorsque l'appareil fonctionne en mode fil pilote, appuyez sur le bouton OK et maintenez-le
enfoncé pendant 3 secondes, il passera du mode fil pilote au mode Programme.
L'interface du mode Programme et du mode fil pilote sont les suivantes :
Mode Programme Mode fil pilote
⚫Sous Mode fil pilote, choisissez le mode de fonctionnement via une commande externe (pour la
France uniquement). Pour les autres pays hormis la France, si vous choisissez le mode fil pilote,
l'appareil fonctionnera en mode confort par défaut.
⚫Tableau 1
3. Réglage du mode Programme
⚫Préréglé P1-P7, chaque P représente 24 heures :
affichée en conséquence.
Voir ci-dessous le tableau 1
Appuyez sur OK
pour 3 secondes
pour changer.

Page 13 of 44
P1
P2
P3
P4
P5
P6
P7
⚫Mode Programme par défaut pendant une semaine :
Jour 1 au jour 5 : l’appareil fonctionne avec P1 (tableau ci-dessus) chaque jour
Jour 6 au jour 7 : l’appareil fonctionne avec P3 (tableau ci-dessus) chaque jour
⚫Paramètres personnalisés:
(1)Vous pouvez appliquer l'un des P1-P7 à n'importe quel jour de la semaine selon votre
habitude:
⚫Pour accéder au réglage du mode Programme: appuyez sur MENU, puis appuyez sur /
jusqu'à ce que le réglage du mode clignote, puis appuyez sur OK.
⚫Pour choisir de P1 à P7 pour le jour 1 (lundi): appuyez sur /pour choisir de P1 à P7
⚫Pour confirmer le programme choisi pour le jour 1 (lundi) et entrer le jour 2 (mardi): appuyez
sur OK
⚫Pour choisir de P1 à P7 pour le jour 2 (mardi): appuyez sur /pour choisir de P1 à P7
⚫Pour confirmer le programme choisi pour le jour 2 (mardi) et entrer le jour 3 (mercredi):
appuyez sur OK
⚫Pour terminer le réglage au jour 7 (dimanche): répétez l'opération.
⚫Après avoir appuyé sur OK le jour 7, il retournera à l'interface de travail.

Page 14 of 44
(2)Les P1-P7 mentionnés dans le tableau ci-dessus sont programmables, chacun des P1-P7
représente 24 heures et pour chaque heure, vous pouvez choisir entre le mode confort
et le mode économique selon votre habitude.
⬧Pour accéder à l'interface programmable du mode Programme: appuyez sur MENU puis
appuyez sur /jusqu'à ce que le réglage du mode Programme clignote, puis
appuyez sur OK.
⬧Appuyez sur /pour choisir le programme de P1 à P7 que vous souhaitez programmer,
quel que soit le jour, puis maintenez OK pendant trois secondes pour démarrer le réglage
personnalisé.
⬧Pour choisir le mode pour chaque heure: appuyez sur pour choisir le mode confort ,
pour choisir le mode ECO , ou OK pour conserver le réglage précédent. Après chaque clic, il
passera automatiquement au réglage de l'heure suivante. Répétez l'opération pour chaque
heure.
⬧Pour terminer le réglage et revenir à l'interface de réglage précédente: appuyez sur /, ou
OK à la dernière heure.
Remarques : Une fois le réglage du mode Programme terminé, il sera enregistré mais ne
commencera pas automatiquement à fonctionner en mode Programme. Vous devez appuyer sur OK
choisir le mode Programme et le lancer.
Heure(01 correspond à
l’heure 1 à 2, et ainsi de
suite. 24 correspond à
l’heure 24 à 1.)
Programme préréglé
sur 24 heures P1-P7
Jour de la
semaine

Page 15 of 44
4. Régler la température
⚫Dans le mode Confort ou ECO (à l’exception du mode Hors-gel), la température est
réglable. Appuyez sur / pour régler la température désirée du mode Confort entre 5 °C
et 29 °C. La différence de température entre le mode ECO et le mode Confort est de 3,5 °C, donc
la plage de température du mode ECO est comprise entre 1,5 °C et 25,5 °C.
⚫Appuyez sur les boutons autres que / pour finir le réglage ou attendez qu’il soit
automatiquement sauvegardé.
⚫Quand la température de la pièce est supérieure à la température réglée, le radiateur arrête de
chauffer.
Remarque: Lorsque la température de la pièce est supérieure à la température de consigne, le
radiateur arrête de fonctionner
5. Fonction de détection de fenêtre
⚫Pour entrer le réglage de la fonction de détecteur de fenêtre: appuyez sur MENU pour entrer
dans l'interface du menu de réglage puis appuyez sur /pour sélectionner La fonction de
détection de fenêtre . Quand clignote, appuyez sur OK
⚫Activer / Désactiver la fonction: appuyez sur /pour choisir « ON » ou « OFF ». L’icône
Détecteur de fenêtre

Page 16 of 44
s'affiche à l'écran lorsque la fonction est activée.
⚫Lorsque la fonction est activée, si une baisse de température est détectée, l'appareil entre
automatiquement en mode antigel avec l’icône clignotante. Si la température augmente,
l'appareil revient au mode précédent avec l’icône allumé.
Remarque: la fonction détection de fenêtre n'est pas disponible en mode antigel.
6. Verrouillage du clavier
⚫Pour activer la fonction de verrouillage du clavier: appuyez sur MENU pendant trois secondes.
⚫Pour déverrouiller: appuyez sur MENU pendant trois secondes.
Remarque:
1.Le bouton Veille est encore disponible quand le verrouillage du clavier est activé
2. Le clavier est déverrouillé si :
1) L'appareil est mis en veille en appuyant sur le bouton .
2) L'appareil est déconnecté de l'alimentation.
7. En cas de coupure de courant
L'appareil garde toujours en mémoire la température, le mode de fonctionnement et le programme
hebdomadaire personnalisé. En cas de panne de courant, après le retour du courant, réglez à
nouveau l'heure, puis l'appareil revient au mode et à la température d’avant la panne de courant.
Verrouillage du clavier

Page 17 of 44
CONDITIONS DE GARANTIE
Votre appareil est garanti par le fabricant pour une durée de 24 mois à compter de la date d'achat
(Utiliser la facture datée comme justificatif).
EXCLUSIONS :
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant
de:
(1) détériorations superficielles dues à l'usure normale du produit
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la
corrosion provoquée par la rouille
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisé
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le
produit ou branchement à une tension incorrecte
(5) toute utilisation d'accessoires non fournis ou approuvés par le fabricant.
Informations : La garantie sera invalidée si la plaque signalétique et/ou le numéro de série du
produit sont manquants.
SERVICES DE RÉPARATION
En cas de dysfonctionnement pendant la période de la garantie du fabricant : toute demande de
prise en charge doit être faite auprès du revendeur professionnel auquel vous avez acheté votre
produit.

Page 18 of 44
CARACTÉRISTIQUES TECHNIQUES
Référence du modèle: HT10ETJ (Réf: OCEAISHGB1000W2)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à
accumulation uniquement (sélectionner un seul
type)
Puissance
thermique
nominale
Pnom
1,0
kW
contrôle thermique manuel de la charge
avec thermostat intégré
[non]
Puissance
thermique
minimale
(indicative)
Pmin
N/A
kW
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
[non]
Puissance
thermique
maximale
continue
Pmax,c
1,0
kW
contrôle thermique électronique de la
charge avec réception d'informations sur la
température de la pièce et/ou extérieure
[non]
Consommation
d'électricité
auxiliaire
puissance thermique régulable par
ventilateur
[non]
À la puissance
thermique
nominale
elmax
0,000
kW
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul
type)
À la puissance
thermique
minimale
elmin
0,000
kW
contrôle de la puissance thermique à un
palier, pas de contrôle de la température de
la pièce
[non]
En mode veille
elSB
0,00017
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la température
de la pièce
[non]
contrôle de la température de la pièce avec
thermostat mécanique
[non]
contrôle électronique de la température de
[non]
Modèle / Réf
HT10ETJ /
OCEAISHGB1000W2
HT15ETJ /
OCEAISHGB1500W2
HT20ETJ /
OCEAISHGB2000W2
Tension nominale
230 V ~
230 V ~
230 V ~
Fréquence nominale
50 Hz
50 Hz
50 Hz
Puissance nominale
1000 W
1500 W
2000 W
Classe de protection
II
II
II
Protection IP
IPX4
IPX4
IPX4
Fil pilote
6 ordres
6 ordres
6 ordres
