Oceanic OCEASFBS2000W User manual

SOUFFLANT SALLE DE BAINS DIGITAL OSCILLANT
Guide d'utilisation
DIGITAL BATHROOM FAN HEATER WITH OSCILLATION
User manual
OCEASFBS2000W
Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.
This Product is only suitable for well insulated spaces or occasional use

2
Nous vous invitons à lire attentivement et intégralement ce guide d'utilisation
avant d'installer et d'utiliser votre appareil.
Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute
nouvelle consultation. Si cet appareil devait être transféré à une autre personne,
assurez-vous que le guide d'utilisation suive l'appareil de façon à ce que le nouvel
utilisateur puisse être informé du fonctionnement de celui-ci.
Dans ce guide d'utilisation, les symboles suivants sont utilisés :
Informations importantes concernant votre sécurité
personnelle et comment éviter d'endommager l'appareil
Informations générales et conseils
Informations sur l'environnement
Risque de choc électrique
Ne pas couvrir l'appareil
I. AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS
II. AVERTISSEMENTS ET CONSEILS DE
SECURITE IMPORTANTS

3
CONSEILS DE SÉCURITÉ :
LIRE ATTENTIVEMENT LES INSTRUCTIONS
1.Ce produit ne peut être utilisé que dans des
locaux bien isolés ou de manière
occasionnelle.
2.Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées
d’expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si
des instructions relatives à l'utilisation de
l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été
appréhendés.
3.Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par
l’usager ne doivent pas être effectués par des
enfants, sauf s’ils ont plus de 8 ans et qu’ils
sont surveillés.
4.Il convient de maintenir à distance les enfants
de moins de 3 ans, à moins qu'ils ne soient
sous une surveillance continue.
5.Les enfants âgés entre 3 ans et 8 ans doivent
uniquement mettre l'appareil en marche ou à
l'arrêt, à condition que ce dernier ait été placé
ou installé dans une position normale prévue
et que ces enfants disposent d'une
surveillance ou aient reçu des instructions
quant à l'utilisation de l'appareil en toute

4
sécurité et en comprennent bien les dangers
potentiels. Les enfants âgés entre 3 ans et 8
ans ne doivent ni brancher, ni régler ni
nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
6.ATTENTION - Certaines parties de ce produit
peuvent devenir très chaudes et provoquer
des brûlures. Il faut prêter une attention
particulière en présence d'enfants et de
personnes vulnérables.
7.Lire attentivement la notice avant toute
première utilisation de l’appareil.
8.Le produit doit être installé en respectant les
règles nationales d'installation.
9.Il est nécessaire de surveiller et d’être
prudent lorsque l’appareil est à portée des
enfants.
10.Cet appareil est uniquement destiné à une
utilisation domestique et intérieure. Ne pas
l’utiliser à l’extérieur. Utiliser le chauffage
uniquement comme indiqué sur la notice.
Toute autre utilisation non conforme aux
instructions du fournisseur pourrait causer
des dommages matériels ou blesser une
personne
11.Utiliser ce produit dans une pièce bien aérée
et ventilée. Ne pas le couvrir ou couvrir les
évacuations d’air.
12.De grandes précautions doivent être prises
lors de son utilisation par ou près d’enfants
ou de personnes âgées.

5
13.Si le câble d'alimentation est endommagé, il
doit être remplacé par le fabricant, son
service après-vente ou des personnes de
qualification similaire afin d'éviter un danger.
14.Ne pas mettre le câble sous un tapis ou tout
objet lourd et ne pas couvrir.
15.Le tenir hors des points de passage afin
d’éviter tout incident. Ne pas utiliser sur des
surfaces instables.
16.Afin de prévenir tout risque d’incendie ou
d’électrocution, il est impératif de ne pas
exposer cet appareil à la pluie ou à l’humidité
et de ne pas l’ouvrir. L’appareil contient des
parties électriques qui pourraient vous
électrocuter ou vous brûler.
17.Ne pas placer cet appareil près de textiles,
surfaces ou liquides inflammables afin
d’éviter tout risque de feu. Le tenir bien
éloigné de toutes sources à risques et
maintenir à distance de sécurité (que ce soit
de face, de l’arrière ou des côtés). Ne pas
utiliser cet appareil dans des lieux tels que
des garages, entrepôts …où sont stockés
des produits dangereux ou inflammables
(peintures, essences, alcools …)
18.Ce produit est chaud lorsqu’il fonctionne. Afin
d’éviter toutes blessures ou brûlures, ne pas
le toucher directement et utiliser des gants ou
autre moyen.

6
19.Ne pas utiliser cet appareil de chauffage à
proximité d’une baignoire, d’une douche ou
d’une piscine.
20.Vérifier que la tension de l’appareil
correspond à la tension du secteur (prise
murale de 230 volts). Pour éviter tout risque
d’électrocution, brancher l’appareil en
emboîtant correctement les fiches dans les
prises prévues à cet effet.
21.En cas de besoin d’une rallonge, s’assurer
qu’elle est adaptée à la puissance de cet
appareil.
22.Si des objets ou des liquides venaient à
pénétrer à l’intérieur de l’appareil, le
débrancher et le faire vérifier auprès de
personnes qualifiées.
23.Tant que l’appareil reste branché sur le
secteur (prise murale), il n’est pas
déconnecté de la source d’alimentation,
même s’il est éteint. L’appareil doit être
complètement débranché avant tout
nettoyage, service, maintenance ou même
déplacement d’un endroit à un autre.
24.L’appareil ne doit pas être placé juste en
dessous d’une prise de courant.
25.AVERTISSEMENT : Afin d'éviter une surchauffe,
ne pas couvrir l'appareil de chauffage.
26. Ce symbole signifie qu’il ne faut pas
couvrir l’appareil.

7
27.Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
28.Les appareils ne sont pas destinés à être mis
en fonctionnement au moyen d’une minuterie
extérieure ou par un système de commande
à distance séparé.
29.Ne pas placer d’objet dans la zone près du
chauffage.
30.Pour les instructions de nettoyage et
d'entretien, veuillez vous référer au
paragraphe entretien et nettoyage.
ATTENTION - Certaines parties de ce produit
peuvent devenir très chaudes et provoquer des
brûlures. Une attention particulière doit être
donnée là où les enfants et les personnes
vulnérables sont présents.
Avertissement : cet appareil peut
être utilisé uniquement dans
l’espace situé hors volume, c’est-à-
dire en dehors des volumes 0, 1, 2,
caché d’une salle de bain
conformément aux exigences de la
norme française d’installation
électrique NF C 15-100.

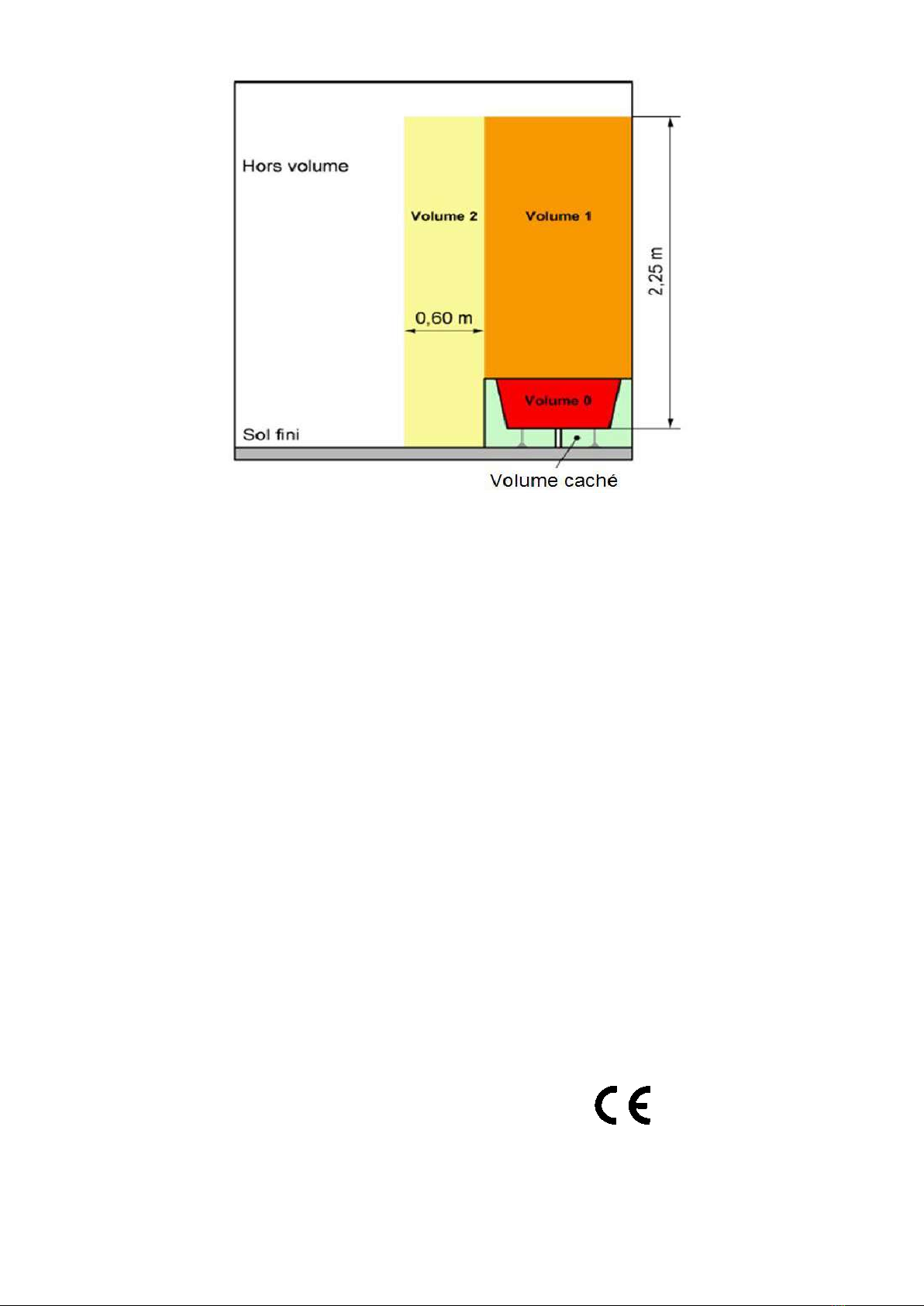

Note : Le schéma ci-dessous est donné
uniquement à titre d’exemple.
Nous vous suggérons de contacter un
électricien professionnel pour toute aide.

8
Attention : Brancher l’appareil correctement et ne
pas le laisser à la portée des enfants sans
surveillance.
Informations sur la signification du marquage de conformité
Le marquage CE indique que le produit répond aux principales exigences des Directives
Européenne 2014/35/CE (Basse Tension), 2014/30/CE (Comptabilité Electromagnétique),
2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

9
I. AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS........................................2
II. AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS ....................................2
III. DEBALLAGE........................................................................................................................10
IV. DESCRIPTION DU PRODUIT .............................................................................................11
1. Description du produit..........................................................................................................11
2. Télécommande ....................................................................................................................11
3. Caracteristiques techniques.................................................................................................12
4. Contenu du pack :................................................................................................................12
V. UTILISATION.......................................................................................................................14
1. Panneau de contrôle :..........................................................................................................14
2. Affichage LED :....................................................................................................................14
3. Modes..................................................................................................................................16
4. Réglage Minuterie................................................................................................................16
5. Activation de l’oscillateur......................................................................................................17
6. Changement de la pile de la télécommande :......................................................................17
VI. ENTRETIEN ET NETTOYAGE............................................................................................18
VII. EXCLUSIONS DE GARANTIE.............................................................................................18
VIII. MISE AU REBUT..............................................................................................................18
SOMMAIRE
DEBALLAGESOMMAIRE

10
DEBALLAGE DE L’APPAREIL ET MISE AU REBUT DES ELEMENTS
D’EMBALLAGE
•Retirez tous les éléments d'emballage autour de l'appareil, ainsi
que les éléments de protection situés à l'intérieur des
compartiments de l'appareil.
•Le carton d’emballage et les feuilles de papier sont recyclables. Ils
doivent être jetés dans les bacs de collecte prévus à cet effet.
•Les matériaux portant le symbole sont recyclables :
>PE <= polyéthylène ; >PS <= polystyrène ; >PP <= polypropylène
Cela signifie qu’ils peuvent être recyclés en les déposants dans des conteneurs
de collecte appropriés.
•Les autres éléments d’emballage (adhésif, attaches...) doivent être jetés avec
les déchets ménagers.
III. DEBALLAGE

11
1. Description du produit
1) Panneau de contrôle
2) Affichage LED
3) Sortie d’air
4) Base
5) Télécommande
2. Télécommande
2
IV. DESCRIPTION DU PRODUIT
3
4
5
1 : Marche / Arrêt
2 : Mode
3 : Réglage température +/-
4 : Réglage minuteur +/-
5 : Activation des oscillations
1

12
3. Caracteristiques techniques
Référence
OCEASFBS2000W
Modèle
STF-E20
Désignation
Soufflant salle de bains digital oscillant
Tension
220-240V~ 50Hz
Classe
électrique
: Classe électrique II
Puissances de
fonctionnement
Mode « Puissance Forte » : 2000 W
Mode « Puissance Faible » : 1000 W
4. Contenu du pack :
- Un chauffage soufflant
- Un guide d’utilisation
- Télécommande

13
Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence(s) du modèle : OCEASFBS2000W (modèle STF-E20)
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les
dispositifs de chauffage décentralisés
électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
Pnom
2,0
kW
Contrôle thermique manuel de la
charge avec thermostat intégré
non
Puissance thermique
minimale (indicative)
Pmin
1,0
kW
Contrôle thermique manuel de la
charge avec réception d'informations
sur la température de la pièce et/ou
extérieure
non
Puissance thermique
maximale continue
Pmax,c
2,0
kW
Contrôle thermique électronique de la
charge avec réception d'informations
sur la température de la pièce et/ou
extérieure
non
Consommation
d’électricité
auxiliaire
Puissance thermique régulable par
ventilateur
non
À la puissance
thermique nominale
elmax
1,864
kW
Type de contrôle de la puissance
thermique/de la température de la pièce
(sélectionner un seul type)
À la puissance
thermique minimale
elmin
0,942
kW
Contrôle de la puissance thermique à
un palier, pas de contrôle de la
température de la pièce
non
En mode veille
elSB
0,46
W
Contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
non
Contrôle de la température de la pièce
avec thermostat mécanique
non
Contrôle électronique de la
température de la pièce
oui
Contrôle électronique de la
température de la pièce et
programmateur journalier
non
Contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
non
Autres options de contrôle
(sélectionner une ou plusieurs options)
Contrôle de la température de la
pièce, avec détecteur de présence
non
contrôle de la température de la pièce,
avec détecteur de fenêtre ouverte
non
option contrôle à distance
non
contrôle adaptatif de l'activation
non
limitation de la durée d'activation
non
capteur à globe noir
non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE

14
1. Panneau de contrôle :
2. Affichage LED :
V. UTILISATION

15
1. Avant d'utiliser cet appareil, assurez-vous qu'il est placé sur une surface plane et
stable. Cet appareil est équipé d'un dispositif anti basculement qui arrête la
machine en cas de renversement ou si elle n'a pas été placé sur une surface
stable.
2. Vérifiez que la tension correspond à celle de l'alimentation électrique (230V ~ de
prise de courant). Branchez l'appareil.
3. Cet appareil est équipé de commandes numériques qui offrent la possibilité de
régler la température au degré près désiré. Pour l’utiliser, il suffit de suivre ces
instructions.
Remarque : L'écran affiche la température de la zone autour du produit (schémas
ci-dessous)
Il peut y avoir une différence d’indication de température, entre celle de la zone de
chauffe et celle de la pièce. Cette différence se réduit lors d’un fonctionnement en
continu du chauffage.
Remarque : L'affichage de la température ne reflétera pas la température
ambiante précise jusqu'à ce que l'appareil de chauffage ait fonctionné pendant au
moins 30 minutes.
4. Placez le produit dans une position verticale sur une surface plane, stable, et
résistante à la chaleur. L’utilisation de l’appareil dans toute autre position pourrait
causer un danger. Assurez-vous qu'il n'y a pas de produits inflammables ou de
sensibles à la chaleur à proximité de l’appareil.
5. Insérez la fiche dans une prise murale appropriée. Appuyez sur du
panneau de contrôle du chauffage ou sur de la télécommande
pour mettre en marche le produit.
Pour éteindre le chauffage, appuyer une nouvelle fois sur ce bouton. La
ventilation continuera à fonctionner durant 15 secondes pour refroidir l’intérieur
de l’appareil avant son arrêt complet.

16
3. Modes
Appuyez sur pour sélectionner un des 4 modes :
−: Fonctionnement en puissance faible (1000 w).
−: fonctionnement en puissance forte (2000 w).
−: fonctionnement en mode automatique.
−: Mode Hors gel.
•En mode faible puissance et mode forte puissance , il est possible de
régler la température désirée.
Appuyez sur pour régler la température désirée lorsque
cet affichage clignote
Note : L’écran du chauffage affiche la température ambiante à proximité de
l'appareil, afin d'atteindre la température intérieure optimale, il est conseillé de
majorer la température cible durant la 1ere heure d’utilisation de l’appareil,
ensuite vous pouvez ajuster la température.
•En mode Auto , la puissance de chauffe du chauffage fonctionne
suivant la température ambiante :
➢Fonctionne en forte puissance lorsque la température ambiante est sous
17°C.
➢Fonctionne en faible puissance lorsque la température ambiante est sous
21°C.
Le chauffage s’arrête de fonctionner lorsque la température ambiante est au-
dessus de 21°C. (la ventilation continue de fonctionner)
•En mode Hors gel la température de fonctionnement est de 7°C.
4. Réglage Minuterie
Le réglage de la minuterie pourrait être effectué quel que soit le mode.
Après avoir sélectionné le mode de fonctionnement, appuyer sur « + »
pour sélectionner le réglage minuteur mise en marche
automatique (ON) ou sur « - » pour sélectionner le réglage
minuteur arrêt automatique (OFF)

17
L’icône continue à clignoter, appuyez sur pour régler le
temps souhaité. Lorsque l'icône cesse de clignoter, cela signifie que la
minuterie est en cours.
Note : La minuterie peut être réglée de la même façon sur le panneau de
contrôle du chauffage ainsi que depuis la télécommande.
5. Activation de l’oscillateur
Appuyez sur pour sélectionner la fonction oscillation.
Remarque : Oscillation retournera automatiquement à la position initiale après la
désactivation la fonction oscillation ou la mise en veille du produit.
Remarque : Lorsque vous n'utilisez pas le chauffage, éteignez l’appareil et
débranchez-le de la prise murale.
Attention :
−Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière
occasionnelle.
6. Changement de la pile de la télécommande :
1. Retirez le porte-pile en appuyant sur la languette de verrouillage Aen la tirant
dans le sens de la flèche B.
2. Remplacez la pile avec une pile du même type (CR2025) en respectant les
polarités.
3. Enfoncez doucement le support jusqu'à ce qu'il soit bien verrouillé.
ATTENTION : Danger d'explosion si la batterie est remplacée de manière
incorrecte. Remplacez uniquement par le même type ou un type équivalent.
Dos de la
télécommande
Support de batterie

18
1. Toujours débrancher l’appareil de la prise électrique avant de le nettoyer.
Pour nettoyer la surface extérieure de l’appareil, utiliser un chiffon légèrement
humide. Ensuite, bien le sécher à l’aide d’un chiffon doux et sec avant toute
réutilisation.
N’utiliser aucun détergent ou produit chimique. Ne pas laisser d’eau rentrer dans
les ouvertures du chauffage.
2. Lorsque l’appareil n’est pas utilisé pendant une certaine période, assurez-vous
qu’il est bien débranché de la prise électrique. Rangez-le dans son emballage.
3. Ne jamais tenter de nettoyer l’appareil en le plongeant complétement dans l’eau.
VI. ENTRETIEN ET NETTOYAGE

19
La garantie de ne couvre pas les pièces d’usure du produit, ni les problèmes ou les
dommages résultant de :
(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des
liquides et dus à la corrosion provoquée par la rouille ou de présence d’insectes ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation
non autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions
concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par OCEANIC.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du
numéro de série du produit.
VII. EXCLUSIONS DE GARANTIE

20
- Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le
traitement en tant que déchet rentre dans le cadre de la directive
2012/19/UE, relative aux déchets d’équipements électriques et
électroniques (DEEE).
- La présence de substances dangereuses dans les équipements électriques et
électroniques peut avoir des effets potentiels sur l’environnement et la santé
humaine dans le cycle de retraitement de ce produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec
les déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de
réutilisation, de recyclage et les autres formes de valorisation de cet équipement
électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre
disposition par les collectivités locales (déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre
disposition.
Oceanic –120-126 Quai de Bacalan –CS 11584 –33000 Bordeaux
Importé par SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, France
VIII. MISE AU REBUT
