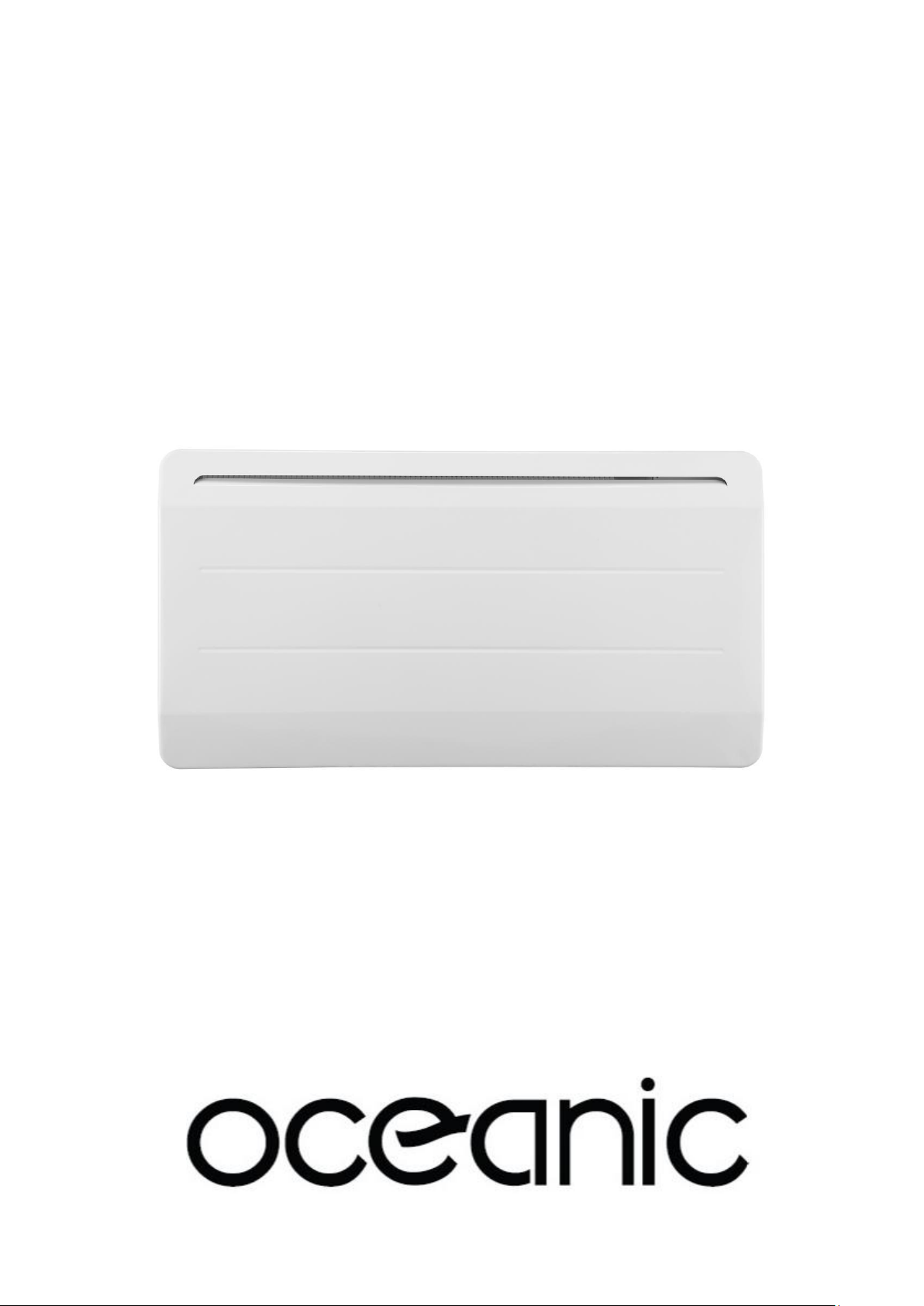

Oceanic OCEAISHFT1000W User manual

---
OCEAISHFT1000W
OCEAISHFT1500W
OCEAISHFT2000W
RADIATEUR ÉLECTRIQUE FIXE À INERTIE FONTE
Guide d’utilisation
CAST IRON INERTIA WALL MOUNTED HEATER
User manual

Page 1 of 36
CONSIGNES DE SÉCURITÉ
MERCI DE BIEN VOULOIR LIRE LES
CONSIGNES DE SÉCURITÉ ATTENTIVEMENT
AVANT D’UTILISER L'APPAREIL ET LES
CONSERVER.
•Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou
de connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si des instructions
relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques
encourus ont été appréhendés. Les enfants ne
doivent pas jouer avec l’appareil. Le nettoyage et
l'entretien par l'usager ne doivent pas être
effectués par des enfants sans surveillance.
•Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu'ils ne soient sous
une surveillance continue.
•Les enfants âgés entre 3 ans et 8 ans doivent
uniquement mettre l'appareil en marche ou à
l'arrêt, à condition que ce dernier ait été placé ou
installé dans une position normale prévue et que
ces enfants disposent d'une surveillance ou
aient reçu des instructions quant à l'utilisation de
l'appareil en toute sécurité et en comprennent
bien les dangers potentiels.

Page 2 of 36
•Les enfants âgés entre 3 ans et 8 ans ne doivent
ni brancher, ni régler, ni nettoyer l'appareil, et ni
réaliser l'entretien de l'utilisateur.
•ATTENTION ! - Certaines parties de ce
produit peuvent devenir très chaudes et
provoquer des brûlures. Il faut prêter une
attention particulière en présence d'enfants
et de personnes vulnérables.
•Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service
après-ventes ou des personnes de qualification
similaire afin d’éviter un danger.
•L’appareil de chauffage ne doit pas être placé
juste en dessous d’une prise de courant.
•MISE EN GARDE: Pour éviter une
surchauffe, ne pas couvrir l'appareil.
•Ne pas utiliser l’appareil avec un programmateur,
une minuterie, un système de commande à
distance séparé ou tout autre dispositif qui met
l’appareil sous tension automatiquement, car il y
a risque de feu si l’appareil est recouvert ou
placé de façon incorrecte. Utiliser uniquement un
dispositif de pilotage à distance connecté par le
câble pilote.
•L’appareil doit être alimenté par l'intermédiaire
d'un dispositif à courant différentiel résiduel
(DDR) ayant un courant différentiel de
fonctionnement assigné ne dépassant pas 30
mA.
•Avertissement: si cet appareil est installé dans
une salle de bain, il doit être installé au minimum

Page 3 of 36
à 60 cm d’une baignoire ou d’une douche
(volume 2), conformément aux exigences de la
norme française d’installation électrique
NFC 15-100.
•L’appareil doit être branché sur un circuit
électrique indépendant protégé par un
coupe-circuit bipolaire conformément à la norme
d'installation électrique NF C 15-100.
•Un moyen de déconnexion du réseau
d’alimentation ayant une distance d’ouverture
des contacts de tous les pôles doit être prévu
dans la canalisation fixe conformément aux
règles d’installation.
•En ce qui concerne les informations détaillées
sur la méthode de fixation et pour l’installation de
l’appareil de chauffage destiné à être fixé par
des vis ou d’autres moyens, se référer à la
section “INSTALLATION”.
•En ce qui concerne les informations détaillées
sur le raccordement du câble électrique, se
référer à la section “RACCORDEMENT
ÉLECTRIQUE”.
INSTALLATION
RECOMMANDATIONS IMPORTANTES A LIRE
AVANT L’INSTALLATION
- Ne pas placer l’appareil juste en-dessous d’une
prise de courant.
- Ne pas utiliser l’appareil à l’extérieur.
- Ne pas installer l’appareil dans un courant d’air
susceptible de perturber sa régulation.

Page 4 of 36
- Ne pas placer l’appareil à proximité d’obstacle
limitant la circulation de l’air autour.
- Fixer verticalement l’appareil au mur tel que décrit
ci-dessous.
- Choisir des vis et chevilles adaptés au matériau du
mur et au poids de l’appareil.
RECOMMANDATIONS POUR LA FIXATION
MURALE
N'apportez aucune modification à l’appareil ou à son
support de fixation sur le mur !
Avant d'installer l’appareil, vérifiez l’état du mur sur
lequel il sera fixé : le mur doit être en bon état, il ne
doit pas présenter de dommages (fissures,
affaissement, humidité, …).
Ne percez pas de trou à proximité d'anciens trous,
même rebouchés.
Consultez impérativement un professionnel du
bâtiment pour utiliser le système d'ancrage (vis,
chevilles, …) approprié au matériau qui constitue
votre mur, ainsi qu’au poids de l’appareil. Respectez
le diamètre des vis de fixation indiqué dans la
présente notice.
Ne modifiez pas les trous destinés à fixer l’appareil
ou son support de fixation sur le mur.
Percez le mur à l'aide d'un foret de dimension
adaptée au système d'ancrage. Retirez les débris et
la poussière.
Vérifiez régulièrement les points de fixation de
l’appareil sur le mur. Resserrez-les si nécessaire.

Page 5 of 36
INSTALLATION DANS LA SALLE DE BAIN
Avertissement: Cet appareil peut être installé hors
volume et dans le volume 2 conformément aux
exigences de la norme française d’installation
électrique NF C 15-100.
Note: Le schéma ci-dessous est donné uniquement
à titre d'exemple.
Nous vous suggérons de contacter un électricien
professionnel pour toute aide.
RACCORDEMENT ÉLECTRIQUE
ATTENTION : avant toute intervention, coupez
l’électricité au disjoncteur principal.
- L’installation doit être réalisée dans les règles de
l’art et être conforme aux normes en vigueur dans le
pays (NFC 15-100 en France).
- L’appareil doit être raccordé dans un boîtier mural
normalisé placé à 25 cm au moins du sol.
- L’appareil ne doit pas être raccordé sur une prise

Page 6 of 36
murale avec une fiche secteur.
- L’appareil doit être alimenté par l'intermédiaire d'un
dispositif à courant différentiel résiduel (DDR) ayant
un courant différentiel de fonctionnement assigné ne
dépassant pas 30 mA.
- L’appareil ne doit pas être raccordé au fil de terre
(fil jaune et vert).
RACCORDEMENT ELECTRIQUE
Fil bleu ou gris clair connecté au neutre (230V)
Fil marron ou rouge connecté à la phase (230V)
Fil noir connecter au fil pilote. (Fonction optionnelle à
utiliser uniquement en cas de commande par un
boitier pilote).
ATTENTION ! Ne pas connecter le fil noir à la terre.
- En l’absence d'utilisation de dispositif de pilotage à
distance, isolez la partie dénudée du fil noir pour
éviter tout contact électrique avec les autres fils ou
la terre.

Page 7 of 36
ACCESSOIRES (non fournis)
Description
Pièce
Spec
Qté
Vis longue
4 x 30 mm
4
Chevilles
Φ8
4
FIXATIONS
Pour accrocher votre radiateur au mur :
Choisissez un
emplacement
adéquat pour le
radiateur (respecter
les distances
minimales)

Page 8 of 36
Desserrer la vis de
fixation du support
sans la dévisser
complètement.
Faire glisser le loquet
métallique hors du
trou.
Retirer le support en
tirant vers le bas.
Positionner le support
mural à l'endroit
voulu. S'assurer au
niveau à bulle qu'il est
horizontal.
Marquer l'emplacement des 4 vis de fixation au mur.
Percer le mur pour fixer le système d'ancrage adapté.
Fixer le support au mur.

Page 9 of 36

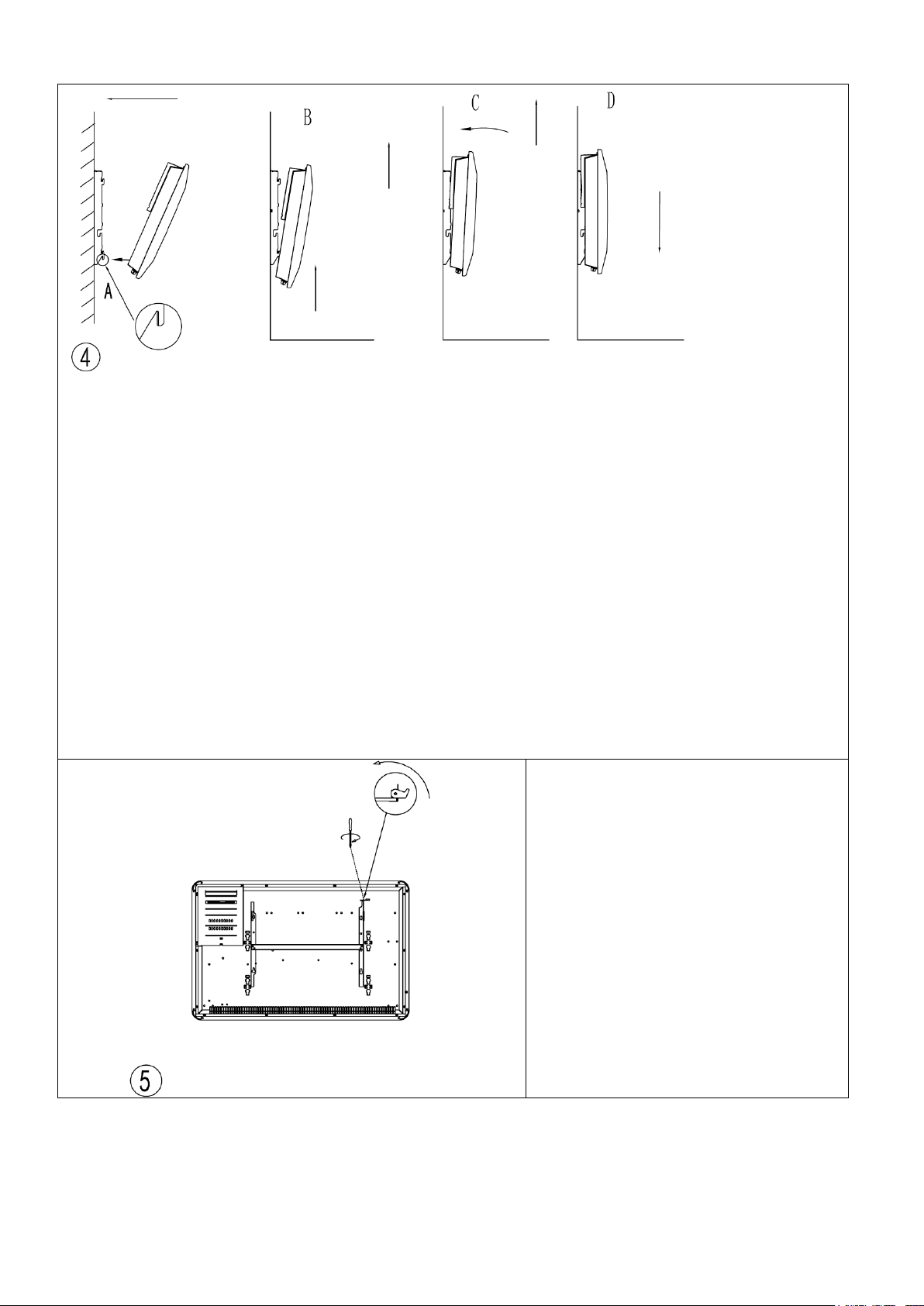

Placez le radiateur contre son support de fixation murale :
A: Positionnez le radiateur en sorte d’aligner ses trous
inférieurs avec les crochets du support de fixation.
B: Poussez le chauffage vers le bas jusqu'à ce que les
crochets s'encastrent dans les trous.
C: Positionnez le radiateur en sorte d’aligner ses trous
supérieurs avec les crochets du support de fixation.
D: Tirer l’appareil vers le bas.
Faire glisser le loquet
métallique dans le
trou.
Serrer la vis pour
verrouiller le radiateur
sur le support.

Page 10 of 36

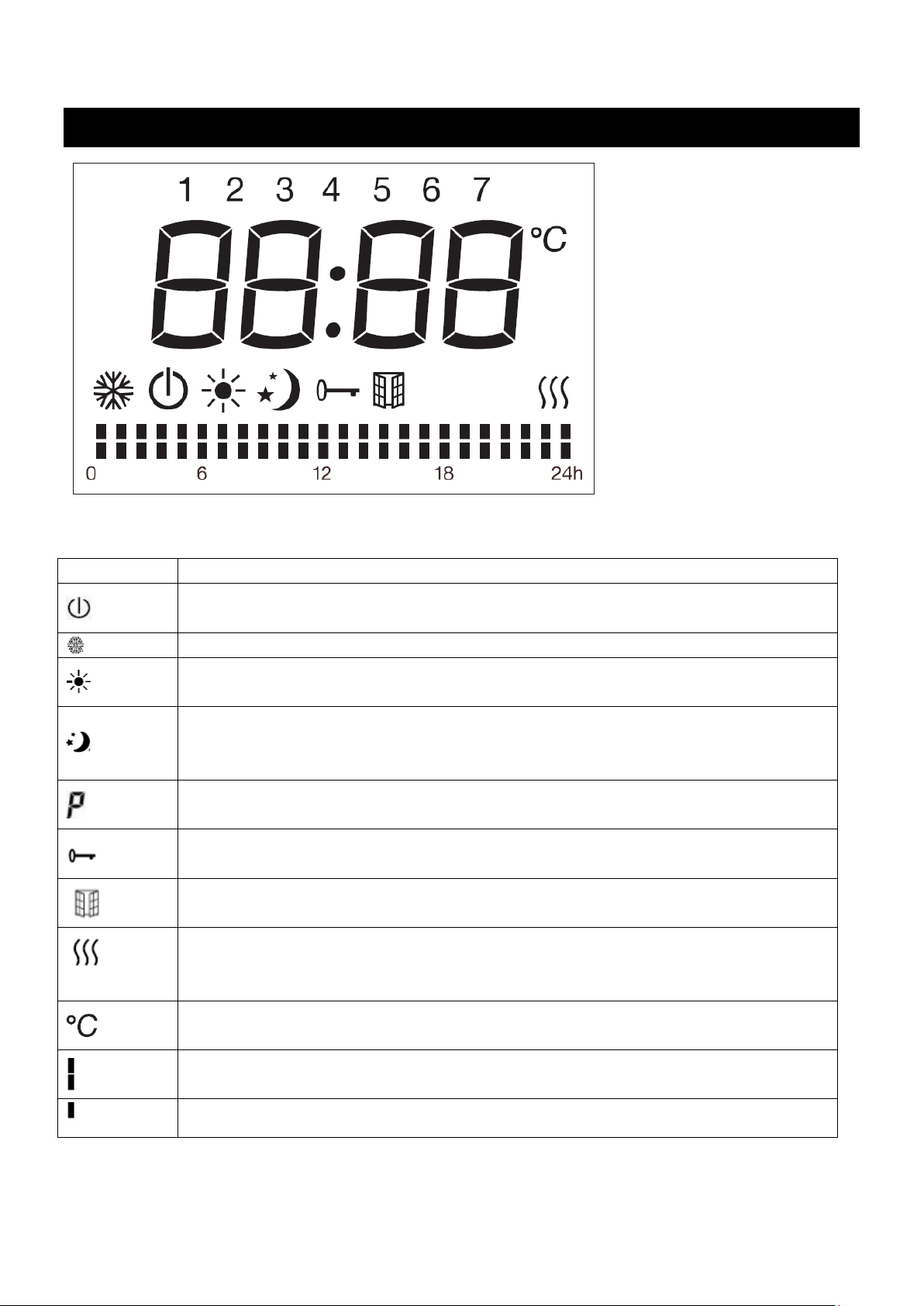

ÉCRAN
Description des icônes sur l'écran LCD:
Symbole
Fonction
Mode veille (l’appareil ne fonctionne pas mais est mis sous tension)
Mode hors gel (l’appareil maintient la température ambiante à environ 7°C)
Mode confort (réglage de la température souhaitée)
Mode eco (maintient la température ECO qui est égale à la température de
confort abaissée de 3,5°C. Ce mode permet de diminuer la température sans
dérégler la température souhaitée dans le mode confort)
Mode pilote (programmes quotidiens par programmateur fil pilote)

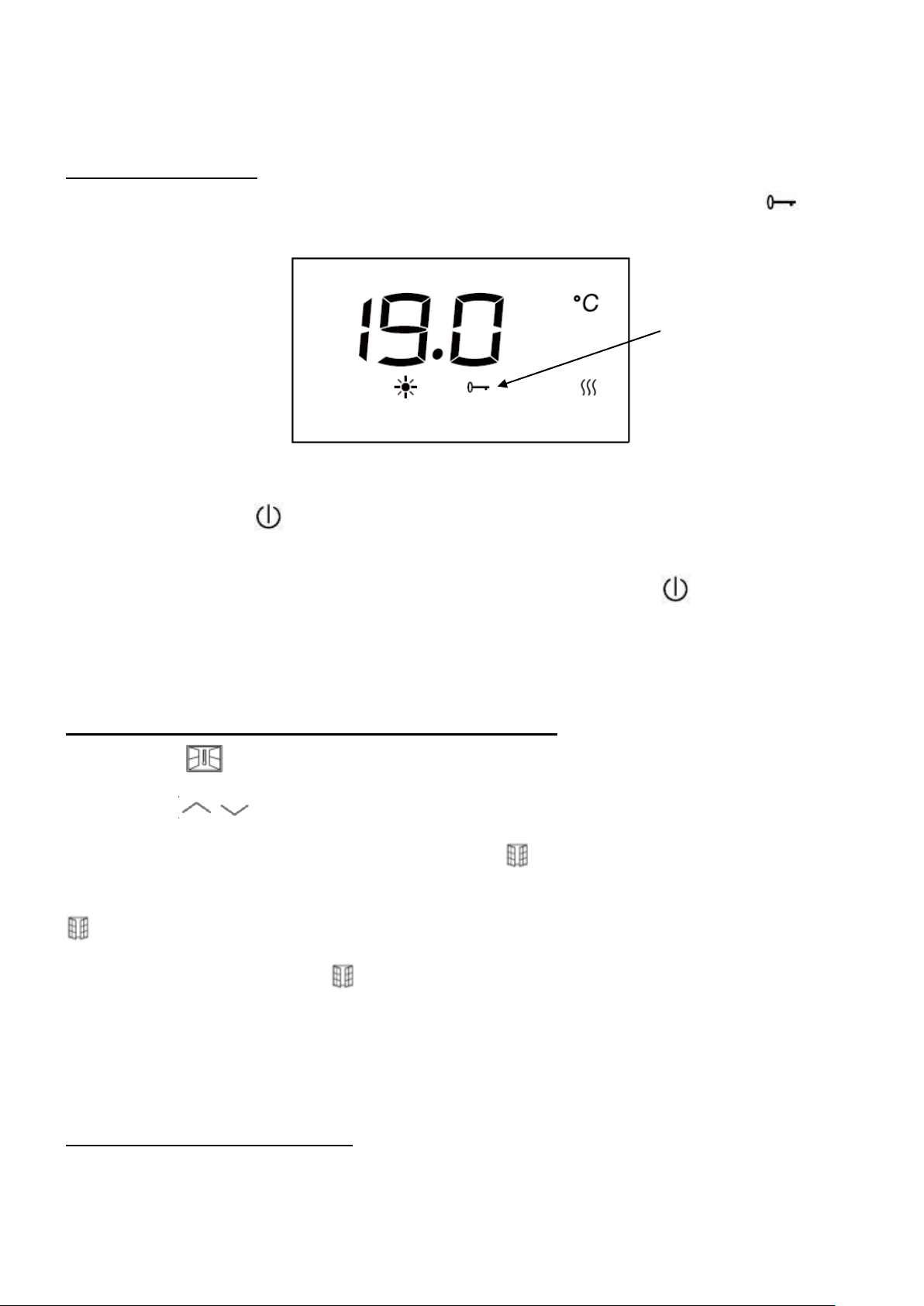

Verrouillage du clavier
La fonction détection automatique de fenêtre ouverte
Indicateur de chauffage (quand l’appareil chauffe, cette icône s’affiche sur
l’écran. L’icône disparaît quand la température détectée atteint la température
réglée.)
Température (degré Celsius)
Mode Confort activé
Mode éco activé

Page 11 of 36
TABLEAU DE COMMANDES
Bouton
Fonction
Veille
PRG
Programmateur
Détection automatique de fenêtre ouverte
M
Mode confort
Mode économique
Mode hors-gel
P1/P2/P3/P
FONCTIONNEMENT
1. Réglage de l’heure et du jour de la semaine
Pour la première fois que vous utilisez l'appareil, après connexion à l'alimentation électrique :
Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7)
Appuyez sur la touche pour régler les heures / minutes / jour de la semaine.
Appuyez sur le bouton pour terminer le réglage et revenir au mode veille, sinon après
10 secondes sans action l’appareil retourne automatiquement en mode veille.
Si l'appareil est en fonctionnement (modification du réglage de l'heure) :
Appuyez en même temps sur les deux boutons et pour entrer dans le réglage
de l’heure.
Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7)
Appuyez sur la touche pour régler les heures / minutes / jour de la semaine.
Appuyer sur les autres boutons excepté les touches / pour confirmer le
réglage, ou le réglage sera confirmé automatiquement après 10 secondes.

Page 12 of 36
2. Touche M
Appuyer sur la touche M pour changer de mode: Mode Confort , Mode Eco , Mode Hors-
gel ，les 3 programmes prédéfinis (P1/P2/P3), et pilote P.
Sous le mode Pilote P, réglez le chauffage à l'aide du programmateur externe. Lorsque le
programmateur externe est configuré sur un autre mode, l’écran affiche:
Les 3 programmes prédéfinis sont détaillés ci-dessous:
Programme 1
Du lundi au dimanche
Programme 2
Du lundi au vendredi
Samedi et dimanche
Programme 3
Du lundi au vendredi
Samedi et dimanche

Page 13 of 36
3. Touche PRG
Appuyer sur la touche PRG pour choisir un des programmes.
En mode prg, appuyer sur la touche PRG pour basculer entre le "jour (1-7)” et le "mode de
chauffage des différentes plages horaires (00h00-24h00)”.
Sélectionner le jour (1 pour lundi à 7 pour dimanche) sur les touches / .
Appuyer sur la touche PRG pour réglez le Mode de chauffage des différentes plages horaires
(00h00-24h00)
Appuyer sur pour choisir l'heure, sur pour choisir l'une des fonctions : confort ,
économique .
Le réglage sera confirmé automatiquement après 30 secondes.
Par exemple: choisir jour 1, température de 23℃, temps de 12:00, Mode Confort pour
24 heures:
1. Appuyer sur la touche PRG pour choisir un des programmes, puis sur / pour
choisir jour 1.
2. Appuyer sur la touche PRG à nouveau, appuyer sur pour choisir l'heure, sur
pour choisir le mode de chauffage (confort) pour chacune des 24 heures.
3. Après 30 secondes sans action le réglage est enregistré.
4. Température de consigne
Dans les modes confort , ou pilote Pou Eco (à l’exclusion du mode hors-gel ),
appuyez sur ou pour choisir la température de consigne désirée. La plage de
température pour le mode confort et mode pilote est entre 5°C et 29° et pour le mode Eco est
entre 1,5°C et 25,5°C. La différence de température entre le mode ECO et le mode CONFORT
est de 3,5°C. A chaque fois que vous appuyez sur les boutons pour régler la température, vous
augmentez ou diminuez la température de 0,5°C. Appuyez sur un autre bouton a l’exception de
/ pour terminer le réglage, sinon après 5 secondes sans action le réglage est enregistré.
Jour de la semaine
Heure

Page 14 of 36
Le thermostat règle la température de la pièce, lorsque la température de la pièce est supérieure
à la température de consigne, le radiateur arrête de fonctionner.
5. Verrouillage clavier
Appuyer sur Mpendant 3 secondes pour activer la fonction de verrouillage du clavier , pour
déverrouiller, appuyer sur Mà nouveau pendant 3 secondes.
ATTENTION:
1. Le bouton de Veille est encore disponible quand le verrouillage du clavier est activé.
2. Le clavier est déverrouillé si:
1) L'appareil est mis en veille en appuyant sur le bouton de Veille .
2) L'appareil n'est plus branché au secteur.
Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du
verrouillage du clavier.
6. La fonction détection automatique de fenêtre ouverte
Appuyez sur pour entrer dans la fonction détection automatique de fenêtre ouverte.
Appuyez sur / pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection
automatique de fenêtre ouverte est activée et l'icône “ ” apparaîtra à l'écran. Lorsque la baisse
de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icône
clignotant. Lorsqu'une augmentation de température est détectée, l'appareil reviendra au
mode précédent avec l'icône allumée. Vous pouvez choisir “OFF” pour désactiver la
fonction détection automatique de fenêtre ouverte.
Remarques: la fonction détection automatique de fenêtre ouverte n’est pas disponible en
mode hors gel.
7. En cas de coupure de courant
Tous les réglages ci-dessus pour la température, l’heure, la date de la semaine et les
programmes restent valides tant que l’alimentation électrique n'est pas coupée.
Verrouillage
clavier

Page 15 of 36
En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres,
température et mode du thermostat. Lors de la remise sous tension, la date et l’heure devront
impérativement être réglées afin de faire fonctionner correctement les différents programmes.
CARACTÉRISTIQUES TECHNIQUES
Référence du modèle: HT10PMA2 (Ref: OCEAISHFT1000W)
Caractéristique
Sym-b
ole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à
accumulation uniquement (sélectionner un seul
type)
Puissance thermique
nominale
Pnom
0,7
kW
contrôle thermique manuel de la charge
avec thermostat intégré
NA
Puissance thermique
minimale (indicative)
Pmin
NA
kW
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
NA
Puissance thermique
maximale continue
Pmax,c
0,7
kW
contrôle thermique électronique de la
charge avec réception d'informations sur
la température de la pièce et/ou extérieure
NA
Consommation
d'électricité
auxiliaire
puissance thermique régulable par
ventilateur
NA
À la puissance
thermique nominale
elmax
0
kW
Type de contrôle de la puissance thermique/de
la température de la pièce (sélectionner un seul
type)
À la puissance
thermique minimale
elmin
0
kW
contrôle de la puissance thermique à un
palier, pas de contrôle de la température
de la pièce
[non]
En mode veille
elSB
0
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
[non]
Modèle / Réf
HT10PMA2/
OCEAISHFT1000W
HT15PMA2 /
OCEAISHFT1500W
HT20PMA2 /
OCEAISHFT2000W
Tension nominale
230 V ~
230 V ~
230 V ~
Fréquence nominale
50 Hz
50 Hz
50 Hz
Puissance nominale
1000 W
1500 W
2000 W
Classe de protection
II
II
II
Protection IP
IPX4
IPX4
IPX4
Fil pilote
6 ordres
6 ordres
6 ordres

Page 16 of 36
température de la pièce
contrôle de la température de la pièce
avec thermostat mécanique
[non]
contrôle électronique de la température de
la pièce
[non]
contrôle électronique de la température de
la pièce et programmateur journalier
[non]
contrôle électronique de la température de
la pièce et programmateur hebdomadaire
[oui]
Autres options de contrôle (sélectionner une ou
plusieurs options)
contrôle de la température de la pièce,
avec détecteur de présence
[non]
contrôle de la température de la pièce,
avec détecteur de fenêtre ouverte
[oui]
option contrôle à distance
[non]
contrôle adaptatif de l'activation
[non]
limitation de la durée d'activation
[non]
capteur à globe noir
[non]
Coordonnées de
contact
OCEANIC
120-126 quai de Bacalan
CS 11584
33000 BORDEAUX

Page 17 of 36
Référence du modèle: HT15PMA2(Ref:OCEAISHFT1500W)
Caractéristique
Sym-b
ole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à
accumulation uniquement (sélectionner un seul
type)
Puissance thermique
nominale
Pnom
1,1
kW
contrôle thermique manuel de la charge
avec thermostat intégré
NA
Puissance thermique
minimale (indicative)
Pmin
NA
kW
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
NA
Puissance thermique
maximale continue
Pmax,c
1,1
kW
contrôle thermique électronique de la
charge avec réception d'informations sur
la température de la pièce et/ou extérieure
NA
Consommation
d'électricité
auxiliaire
puissance thermique régulable par
ventilateur
NA
À la puissance
thermique nominale
elmax
0
kW
Type de contrôle de la puissance thermique/de
la température de la pièce (sélectionner un seul
type)
À la puissance
thermique minimale
elmin
0
kW
contrôle de la puissance thermique à un
palier, pas de contrôle de la température
de la pièce
[non]
En mode veille
elSB
0
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
[non]
contrôle de la température de la pièce
avec thermostat mécanique
[non]
contrôle électronique de la température de
la pièce
[non]
contrôle électronique de la température de
la pièce et programmateur journalier
[non]
contrôle électronique de la température de
la pièce et programmateur hebdomadaire
[oui]
Autres options de contrôle (sélectionner une ou
plusieurs options)
contrôle de la température de la pièce,
avec détecteur de présence
[non]
contrôle de la température de la pièce,
avec détecteur de fenêtre ouverte
[oui]

Page 18 of 36
option contrôle à distance
[non]
contrôle adaptatif de l'activation
[non]
limitation de la durée d'activation
[non]
capteur à globe noir
[non]
Coordonnées de
contact
OCEANIC
120-126 quai de Bacalan
CS 11584
33000 BORDEAUX
Référence du modèle: HT20PMA2 (Ref: OCEAISHFT2000W)
Caractéristique
Sym-b
ole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à
accumulation uniquement (sélectionner un seul
type)
Puissance thermique
nominale
Pnom
1,5
kW
contrôle thermique manuel de la charge
avec thermostat intégré
NA
Puissance thermique
minimale (indicative)
Pmin
NA
kW
contrôle thermique manuel de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
NA
Puissance thermique
maximale continue
Pmax,c
1,5
kW
contrôle thermique électronique de la
charge avec réception d'informations sur
la température de la pièce et/ou extérieure
NA
Consommation
d'électricité
auxiliaire
puissance thermique régulable par
ventilateur
NA
À la puissance
thermique nominale
elmax
0
kW
Type de contrôle de la puissance thermique/de
la température de la pièce (sélectionner un seul
type)
À la puissance
thermique minimale
elmin
0
kW
contrôle de la puissance thermique à un
palier, pas de contrôle de la température
de la pièce
[non]
En mode veille
elSB
0
kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
[non]
contrôle de la température de la pièce
avec thermostat mécanique
[non]
contrôle électronique de la température de
la pièce
[non]
contrôle électronique de la température de
[non]

Page 19 of 36
la pièce et programmateur journalier
contrôle électronique de la température de
la pièce et programmateur hebdomadaire
[oui]
Autres options de contrôle (sélectionner une ou
plusieurs options)
contrôle de la température de la pièce,
avec détecteur de présence
[non]
contrôle de la température de la pièce,
avec détecteur de fenêtre ouverte
[oui]
option contrôle à distance
[non]
contrôle adaptatif de l'activation
[non]
limitation de la durée d'activation
[non]
capteur à globe noir
[non]
Coordonnées de
contact
OCEANIC
120-126 quai de Bacalan
CS 11584
33000 BORDEAUX
EN CAS DE PROBLÈMES
Problème
Solution
L’appareil ne chauffe pas
Vérifiez que les disjoncteurs de l’installation sont
enclenchés ou que le délesteur n’a pas coupé
l’alimentation (si l’installation en comporte un).
Sélectionnez le mode CONFORT.
Augmentez le réglage de température.
L’appareil chauffe en permanence
Vérifiez que l’appareil n’est pas dans un courant
d’air.
Diminuez le réglage de température.
