ODU ODU-MAC Blue-Line Series User manual

Fuer diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
Montageanweisung ODU-MAC Blue-Line
Assembly Instruction
ODU-MAC Blue-Line
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved DA4
Erstellt/prepared 18.02.2016dweichselgartner D00003940 Einheit:
dim.: mm
Geaendert/revised 02.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released 26.07.2019sfranzl 010.123.000.000.000 Bl.:
ODU-MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:0
Inhalt / content Seite / page
Uebersicht Montage- und Demontagewerkzeuge
overview mounting tools and removal tools
Montageanleitung fuer Isolierkoerper / Spindel
assembly instruction for insulator / spindle
1.
2.
3.
4.
Montage- und Crimpanweisung fuer Kontakte
assembly and crimp instruction for contacts
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Montageanweisung fuer Druckluftmodul 2-polig
assembly instruction for compressed Air 2 positions
1.
2.
Montageanwisung fuer Fluiddurchfuehrung 2-polig
assembly instruction for fluid module 2 positions
Montagehinweise fuer Datenuebertragung
1.
2.
3.
Montageanweisung fuer Leiterplattenmodule
assembly instruction fuer PCB modules
1.
2.
3.
4.
5.
S.1
S.2
S.3
S.4
S.5
S.9
S.10
S.11
S.12
S.13
S.14
S.15
S.15a
S.16
S.17
S.18
S.20
S.20a
S.21
S.30
S.31
S.32
S.40
S.40a
S.41
S.42
S.43
Montageanleitung der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame
Montagehinweise der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame

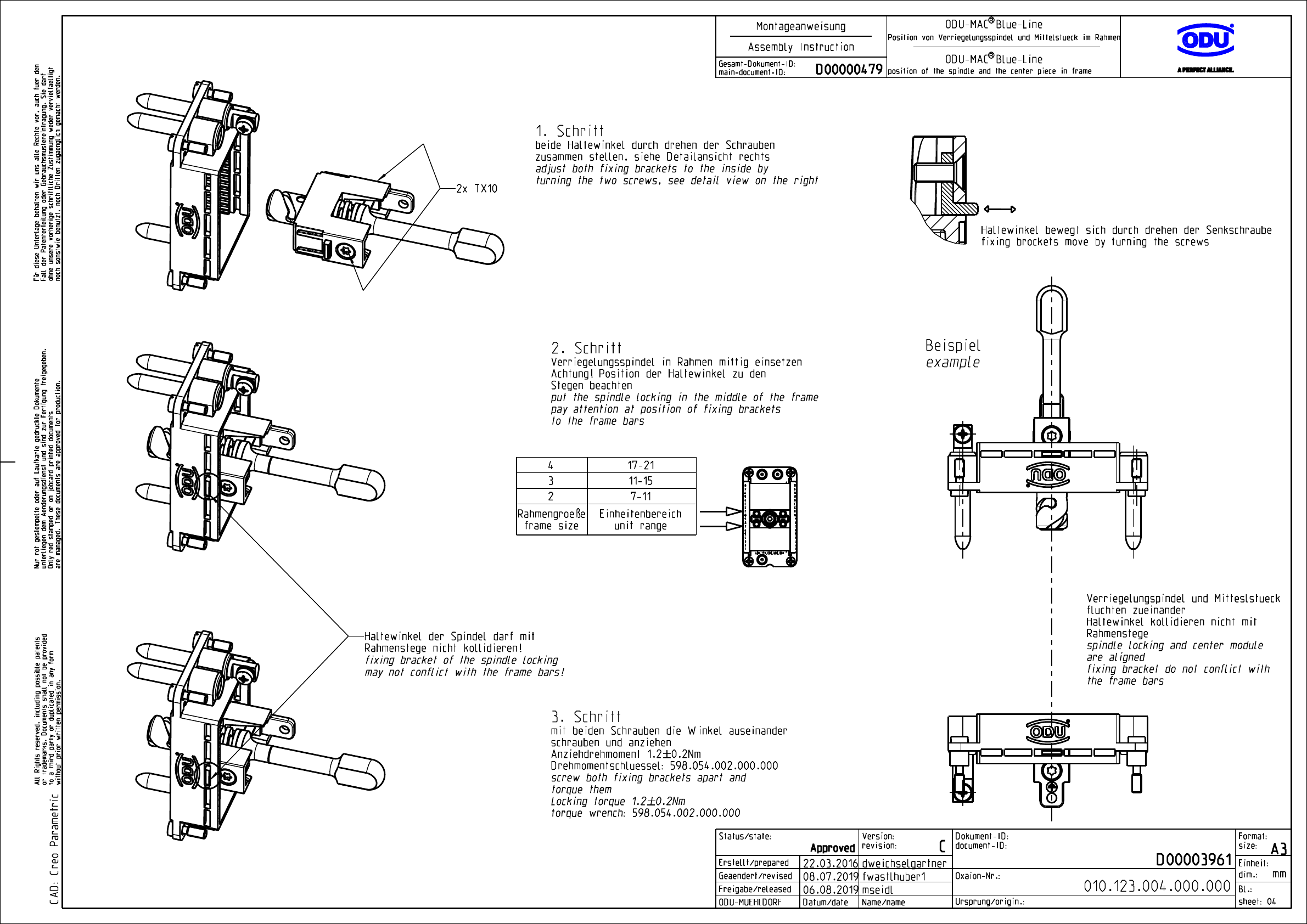

Position von Verriegelungsspindel und Mittelstueck im Rahmen
position of the spindle and the center piece in the frame
Lagerichtung der ODU-MAC Blue-Line Rahmen im DIN-Gehaeuse
situation of positions of the ODU-MAC Blue-Line frame in the DIN housing

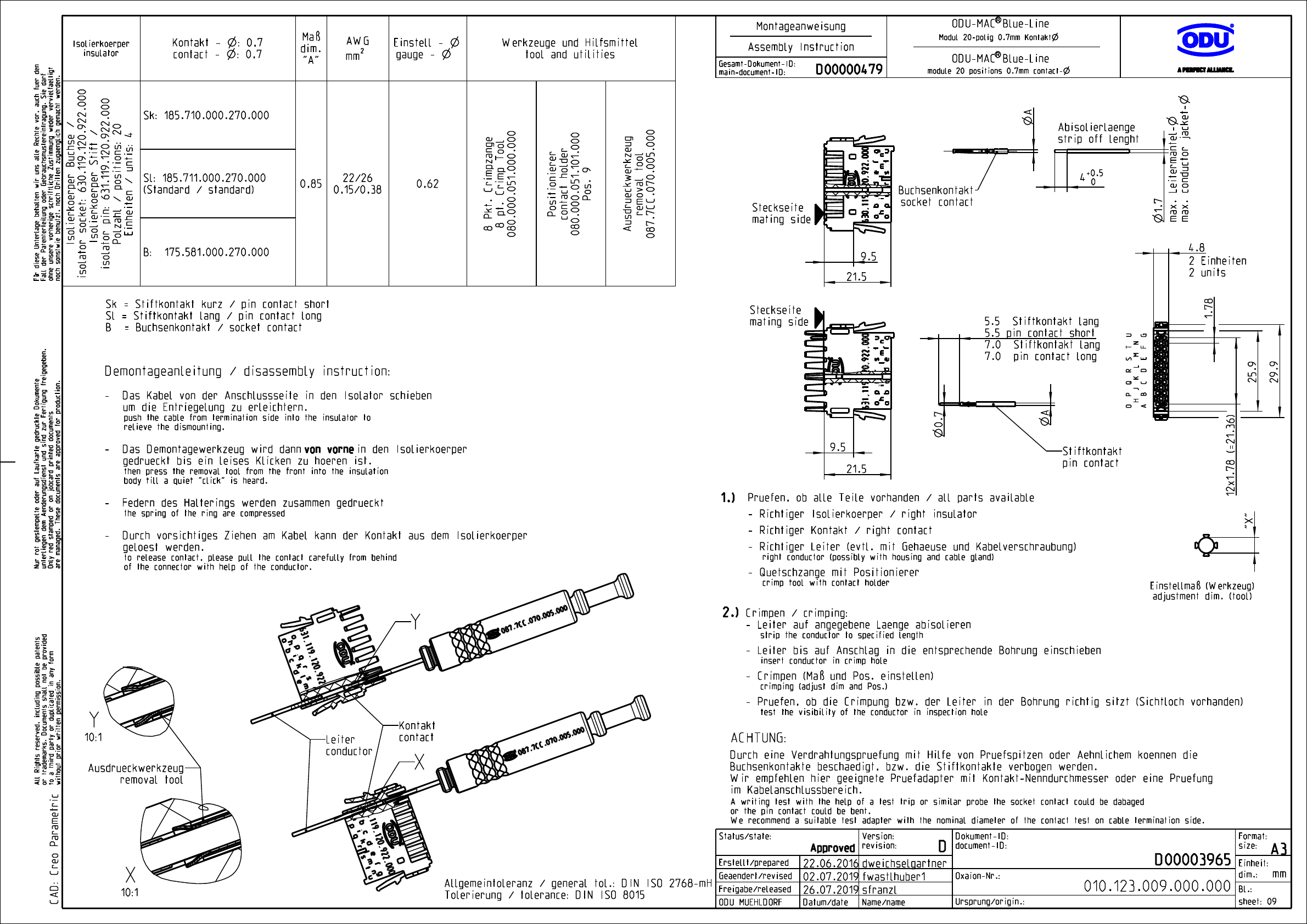

Modul 20-polig 0.7mm Kontakt-n
module 20 positions 0.7mm contact-n

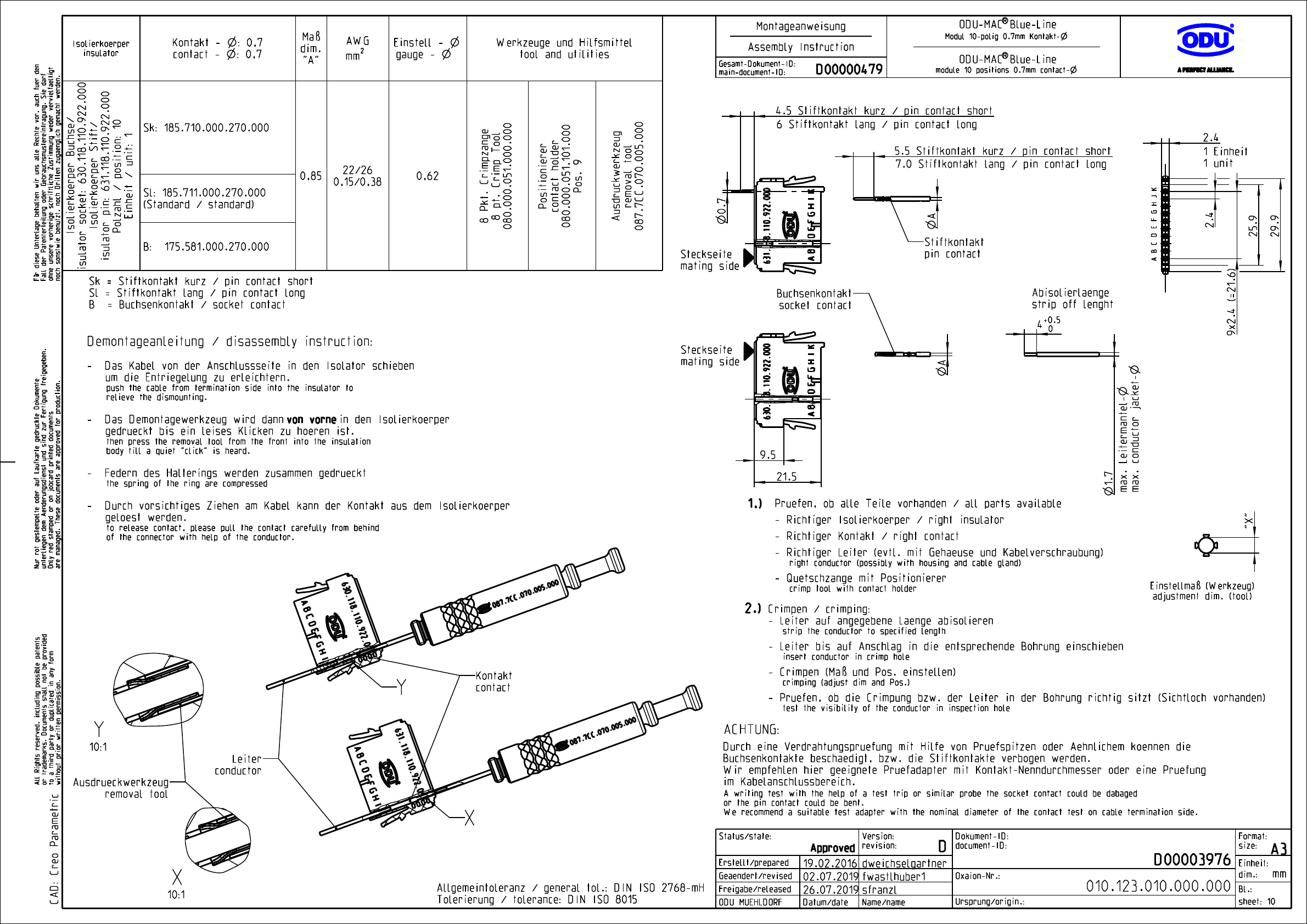

Modul 10-polig 0.7mm Kontakt-n
module 10 postitions 0.7mm contact-n

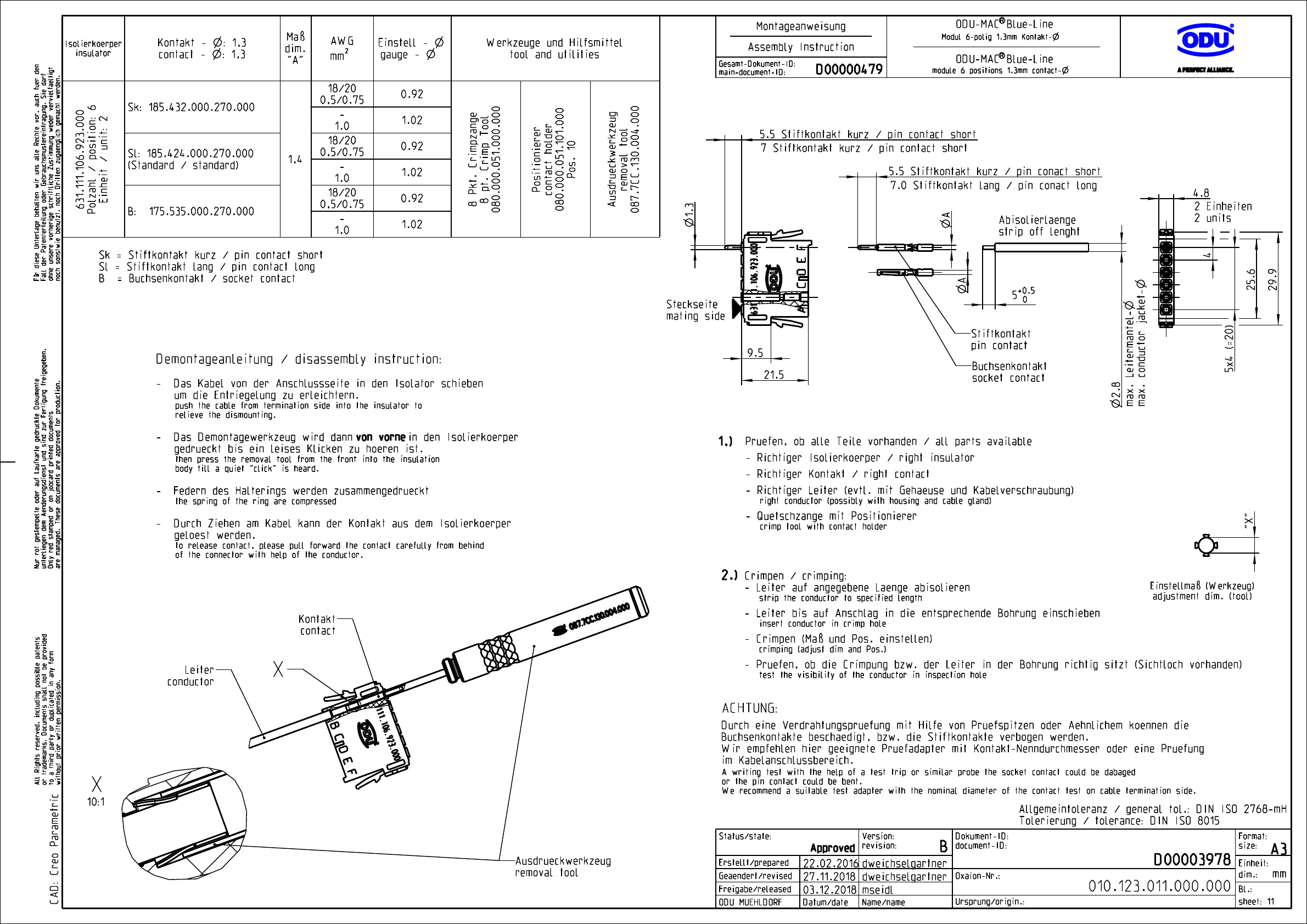

Modul 6-polig 1.3mm Kontakt-n
module 6 postitions 1.3mm contact-n
Modul 5-polig 2mm Kontakt-n
module 5 postitions 2mm contact-n
Power-Modul 3-polig 3.5mm Kontakt-n
power module 3 postitions 3.5mm contact-n
Modul 2polig - Hochstromkontakte 5mm Kontakt-n
module 2 postitions - high current contacts 5mm contact-n
Modul 2polig - Hochstromkontakte 8mm Kontakt-n
module 2 postitions - high current contacts 8mm contact-n

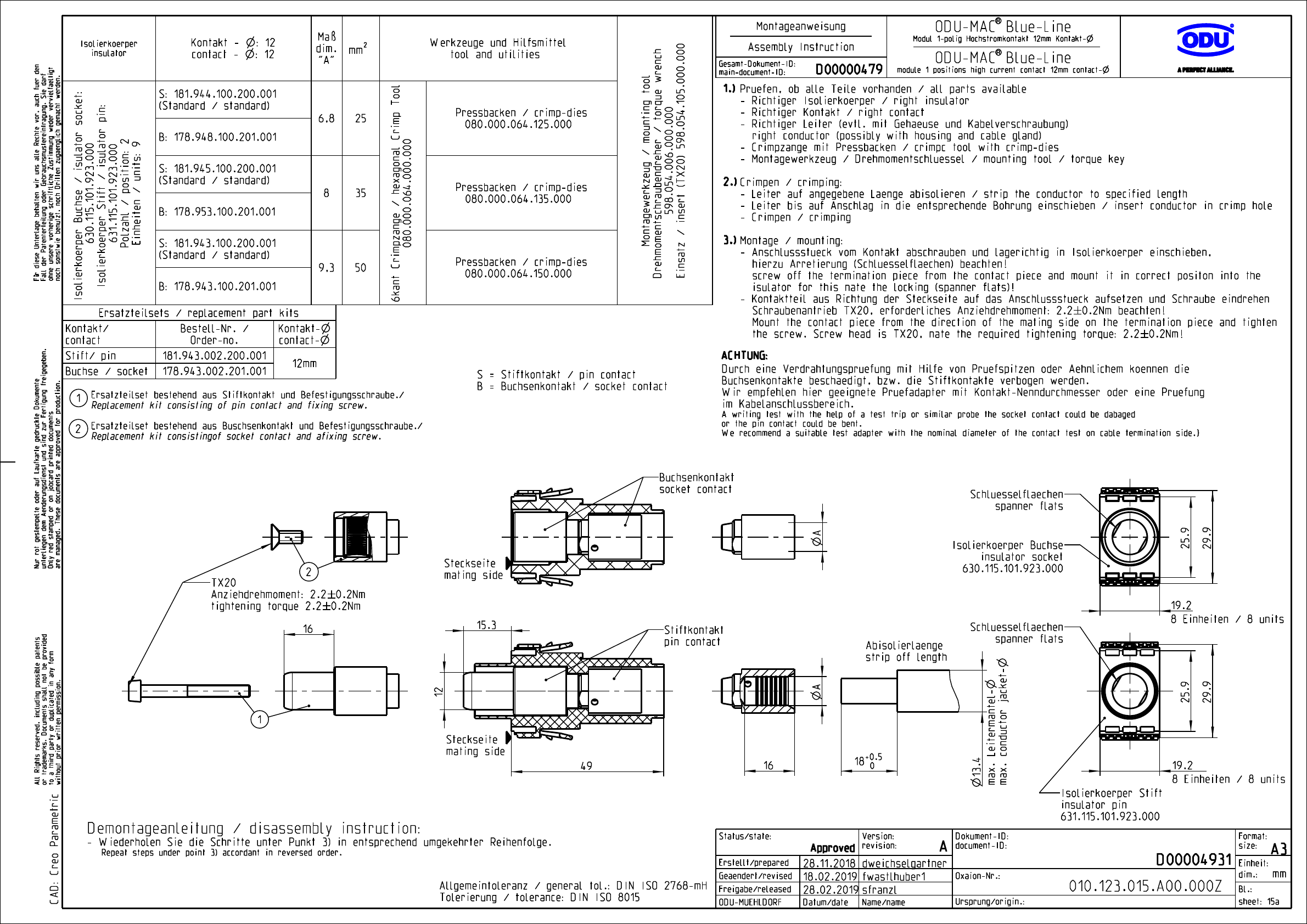

Modul 1polig - Hochstromkontakt 12mm Kontakt n
module 1 positions - high current contact 12mm contact-n

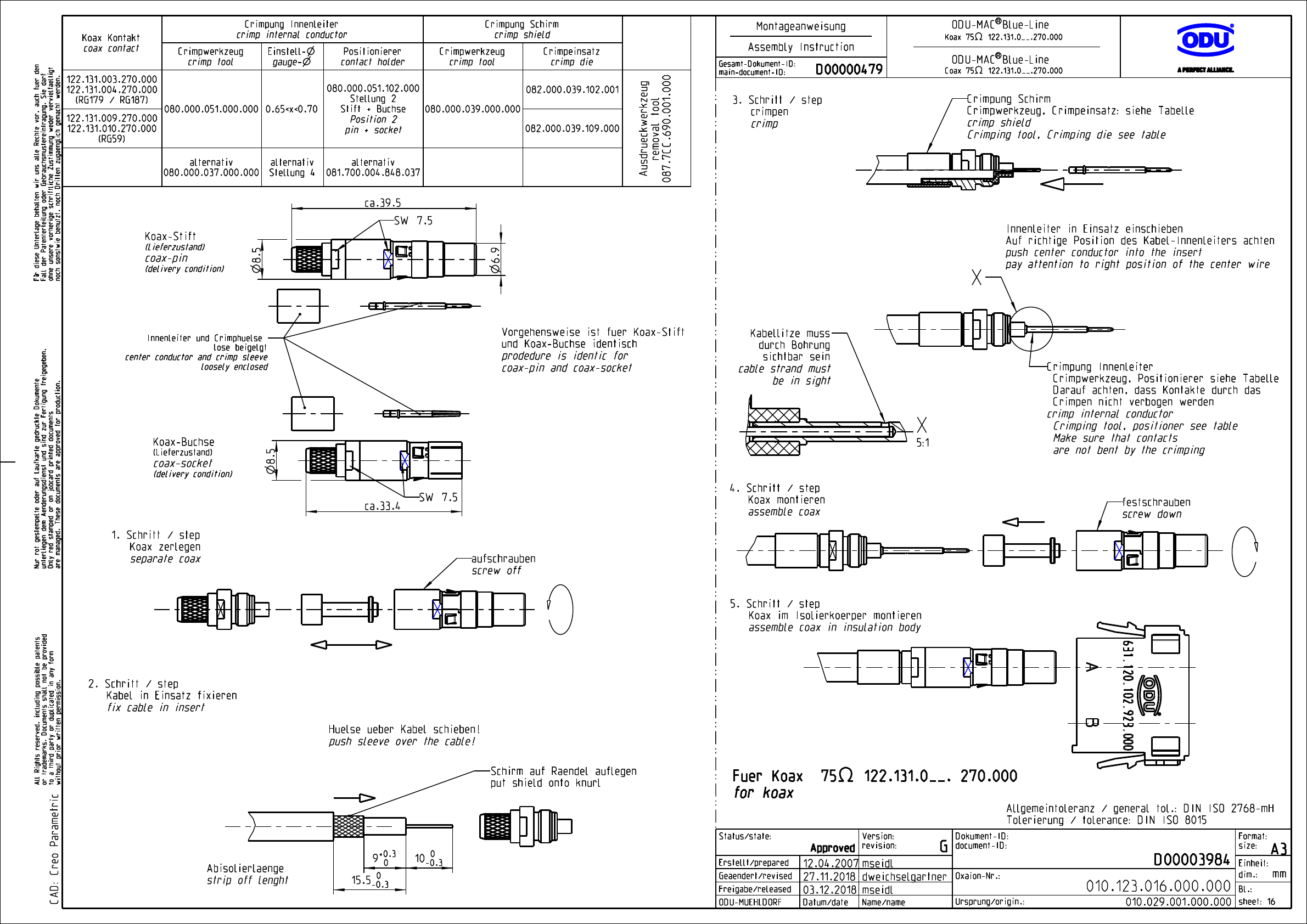

Koax 75^ 122.131.0__.270.000
coax 75^ 122.131.0__.270.000
Koax 50^ 122.132.0__.270.000
coax 50^ 122.132.0__.270.000
Koax 50^ 122.133.0__.270.000
coax 50^ 122.133.0__.270.000

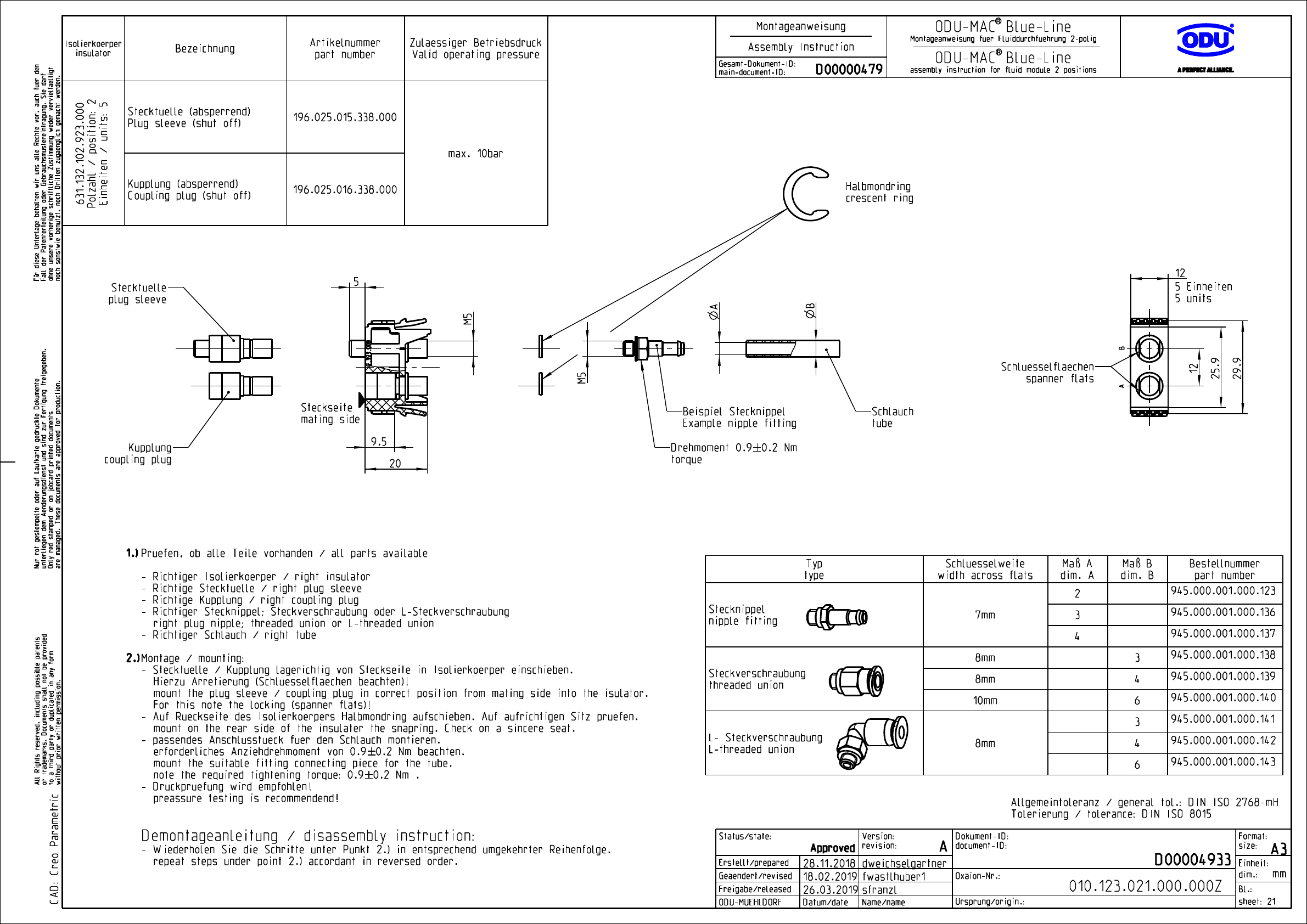

Druckluftmodul 2-polig
compressed Air 2 positions
Druckluftmodul 2-polig Variante 2
compressed Air 2 positions version 2
Modul Datenuebertragung RJ45
module data transmission RJ45
Modul fuer mehrpolige geschirmte Durchfuehrung Groeße 1
module for multiposition, shielded feedthrough size 1
Kombimodul fuer Datenuebertragung
combination module for data transmission
Uebersicht Leiterplattenmodule
overview PCB modules
Leiterplattenmodul 20-polig 0.7mm Kontakt-n
PCB module 20 positions 0.7mm contact-n
Leiterplattenmodul 10-polig 0.7mm Kontakt-n
PCB module 10 positions 0.7mm contact-n
Leiterplattenmodul 6-polig 1.3mm Kontakt-n
PCB module 6 positions 1.3mm contact-n
Leiterplattenmodul 5-polig 2mm Kontakt-n
PCB module 5 positions 2mm contact-n
A)
B)
C)
D)
E)
F)
G)
®
®

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
1/4"
1/4"
1/4"
Drehmomentschraubendreher
torque wrench
Artikelnummer
part number Nm Verwendung application
598.054.001.000.000 0,9
siehe nachfolgende Seiten
see following pages
598.054.002.000.000 1,2
598.054.006.000.000 2.2
598.054.003.000.000 3,0
Aufsaetze mit Standardgeometrie
bits with standard geometry
Artikelnummer
part number
Schraubenantrieb
screw drive
Verwendung
application
598.054.102.000.000 Kombiprofil Gr. 1
combination profile size 1
Schrauben zur Befestigung im Gehaeuse
(DIN-Rahmen)
Screws for mounting in housing
(DIN-frame)
598.054.104.000.000 Torx TX10
Schrauben der Haltewinkel in der
Spindelverriegelung
screws of the fixing brockets in the spindle
locking
598.054.105.000.000 Torx TX20 Schraube fuer Hochstromkontakt 12mm Kontakt-n
high current contact 12mm contact-n
598.054.106.000.000 Phillips Gr. 1
phillips size 1
Linsenschraube des Erdungsstuecks (DIN-Rahmen)
lens head screw of the earth part (DIN-frame)
598.054.113.000.000 Kombiprofil Gr. 2
combination profile size 2
Kodierbuchse (DIN-Rahmen)
coding socket (DIN-frame)
598.054.109.000.000 Schlitz / slot
2,5 (0,4/70)
Montage der Spindelkodierung
mounting of the spindle keying
Aufsaetze mit Sondergeometrie
bits with special geometry
Artikelnummer
part number Verwendung application
598.054.203.000.000 Kodierstift
(DIN-Rahmen)
coding pin
(DIN-frame)
598.055.001.000.000 Spannmutter
(geschirmte Durchfuehrung, Groeße 1)
back nut
(shielded implementation, size 1)
Ausdrueckwerkzeuge / removal tools
Artikelnummer
part number
fuer Kontakt -n
for contact -n
087.7CC.070.005.000 0,7mm
087.7CC.130.004.000 1,3mm
087.7CC.200.003.000 2mm
087.7CC.350.001.000 3,5mm
087.7CC.680.001.000
5mm
Druckluft 2-pol.
compressed air 2-pol.
087.7CC.690.001.000 Koax 50^ 2-pol.
Koax 75^ 2-pol.
087.7CC.310.001.000 Koax 50^ 4-pol.
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved EA3
Erstellt/prepared 19.02.2016dweichselgartner D00003620 Einheit:
dim.: mm
Geaendert/revised 02.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released 06.08.2019mseidl 010.123.001.000.000 Bl.:
ODU-MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:01
Spezialwerkzeuge / special tools
087.611.002.001.000 Montage,-Demontagewerkzeug Hochstromkontakt-n8mm
assembly,-removal tool high current contakt-n8mm
1)
2)
3)
Darstellung nur Beispiel
view only example
Beispiel Ausdrueckwerkzeug
example removal tool
ODU-MAC Blue-Line
Uebersicht Montage- und Demontagewerkzeuge
ODU-MAC Blue-Line
overview mounting tools and removal tools
®
®
Darstellung nur Beispiel
view only example
1)
2)
3)
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved BA3
Erstellt/prepared 22.03.2016dweichselgartner D00003944 Einheit:
dim.: mm
Geaendert/revised 27.11.2018dweichselgartner Oxaion-Nr.:
Freigabe/released 03.12.2018mseidl 010.123.002.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:02
Kabel durch Gehaeuse/Kabelverschraubung/
Montageoeffnung schieben
slide cable through housing/cable gland/
mounting aperture
Kabel und Leiter abisolieren
strip cable and wire
Leiter in Anschlußbohrung einfuehren und ancrimpen
fit wire into the contact barrel and crimp
Schritt 1 /step 1
Schritt 2 / step
Kontakte nach Nummerierung in Isolierkoerper einschieben
insert contacts into insulator according to numbering
Schritt 3 / step 3
Bestueckte Isolierkoerper in Rahmen einsetzen.
Kodierung (A zu A) beachten.
PE/Schirm am Rahmen anklemmen.
Put assembled insulators into frame,
observe (A to A) the coding and
clamp PE/shield onto frame.
Schritt 4 / step 4
Zur leichteren Montage der bestueckten Isolierkoerper in den Rahmen
diese in richtiger Reihenfolge vorher anordnen.
For easier insertion of the populated insulators in the frame
locate them in corrrect position before.
Schritt 5 / step 5
Montageanleitung der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame
ODU-MAC Blue-Line
ODU-MAC Blue-Line
®
®
A
Kodierstege
Coding bars
Alle Kodierstege muessen in einer Reihe stehen
All coding bars should be in one line

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
Rahmengroeße
frame size
Spindelverriegelung
spindle locking
Anzahl
count Laenge / length Anzahl count Laenge / length
1
nein / no 2x 28,8mm
(12 Einheiten / 12 units) - -
ja / yes - - - -
2
nein / no 2x 43,2mm
(18 Einheiten / 18 units) - -
ja / yes 2x 14,4mm
(6 Einheiten / 6 units) 2x 16,8mm (7 Einheiten / 7 units)
3
nein / no 2x 62,4mm
(26 Einheiten / 26 units) - -
ja / yes 2x 24mm
(10 Einheiten / 10 units) 2x 26,4mm (11 Einheiten / 11 units)
4
nein / no 2x 88,8mm
(37 Einheiten / 37 units) - -
ja / yes 4x 38,4mm
(16 Einheiten / 16 units) - -
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved CA3
Erstellt/prepared 22.03.2016dweichselgartner D00003958 Einheit:
dim.: mm
Geaendert/revised 27.11.2018dweichselgartner Oxaion-Nr.:
Freigabe/released 03.12.2018mseidl 010.123.003.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:03
Bei Demontage von Isolierkoerpern
immer mehrere Isolierkoerper demontieren.
Nicht am Kabel ziehen!
On disassembling of insulator
alwayas disassembly several insulators.
Do not pull on the cable!
Auf richtiges Einschnappen der Isolierkoerper achten. Schnapphaken muessen ineiner Linie sein.
See that all insulators were correct snapped in. All snap fits should be inline.
Schritt 6 / step 6
Schritt 7 / step 7
Sekundaerverriegelung in die Rasthaken der Module einklicken.
Click the secondary locking into the modules engagement hooks.
Die korrekt montierten Sekundaerverriegelungen stellen sicher,
dass alle Module im Rahmen korrekt eingerastet sind.
The correctly mounted secondary locking ensures that
all modules are correctly snapped into place in the frame.
Kommt eine Spindelverriegelung zum Einsatz, muss die
Sekundaerverriegelung links und rechts von der Spindel angebracht
werden.
If a spindle locking is used, the secondary locking must be mounted
to the left and right of the spindle.
Schritt 8 / step 8
Fertig bestueckte Rahmen in Gehaeuse
montieren. Kabel in Zugentlastung fixieren.
Mount complete assembled frame in
housing. Fix cable on strain relief.
Schritt 9 / step 9
Sichtpruefung; Steckpruefung
visual inspection; mating test
Rahmen muessen mit Isolierkoerper immer
voll bestueckt sein. Bei Bedarf Leermodule verwenden.
Frames always have to be full assembled with
insulators. If required use spacers.
Demontagehinweis / disassembling tip
Die benoetigte Laenge
der Sekundaerverriegelung
jeweils abmessen und die
Sekundaerverriegelung mit
Hilfe der vorhandenen Rasterung
(2,4mm) auf die benoetigte Laenge
zuschneiden.
Measure the required length of
each secondary locking and cut
the secondary locking to length with
help of the available raster (2,4mm).
Ablaengen der Sekundaerverriegelung / cutting to length of the secondary locking
Montageanleitung der Isolierkoerper im Rahmen
assembly instruction for the insulator in the frame
ODU-MAC Blue-Line
ODU-MAC Blue-Line
®
®
Sekundaerverriegelung
secondary locking
Sekundaerverriegelung
secondary locking
Rasterung
raster
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
4 17-21
3 11-15
2 7-11
Rahmengroeße
frame size
Einheitenbereich
unit range
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved CA3
Erstellt/prepared 22.03.2016dweichselgartner D00003961 Einheit:
dim.: mm
Geaendert/revised 08.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released 06.08.2019mseidl 010.123.004.000.000 Bl.:
ODU-MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:04
Haltewinkel der Spindel darf mit
Rahmenstege nicht kollidieren!
fixing bracket of the spindle locking
may not conflict with the frame bars!
Beispiel
example
Verriegelungspindel und Mitteslstueck
fluchten zueinander
Haltewinkel kollidieren nicht mit
Rahmenstege
spindle locking and center module
are aligned
fixing bracket do not conflict with
the frame bars
Haltewinkel bewegt sich durch drehen der Senkschraube
fixing brockets move by turning the screws
Position von Verriegelungsspindel und Mittelstueck im Rahmen
position of the spindle and the center piece in frame
ODU-MAC Blue-Line
ODU-MAC Blue-Line
®
®
1. Schritt
beide Haltewinkel durch drehen der Schrauben
zusammen stellen, siehe Detailansicht rechts
adjust both fixing brackets to the inside by
turning the two screws, see detail view on the right
2x TX10
2. Schritt
Verriegelungsspindel in Rahmen mittig einsetzen
Achtung! Position der Haltewinkel zu den
Stegen beachten
put the spindle locking in the middle of the frame
pay attention at position of fixing brackets
to the frame bars
3. Schritt
mit beiden Schrauben die Winkel auseinander
schrauben und anziehen
Anziehdrehmoment 1.2#0.2Nm
Drehmomentschluessel: 598.054.002.000.000
screw both fixing brackets apart and
torque them
Locking torque 1.2#0.2Nm
torque wrench: 598.054.002.000.000

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
Kabelabgang
12.5
6.5
6.5
12.5
Kabelabgang
Kabelabgang
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved BA3
Erstellt/prepared 22.03.2016dweichselgartner D00003964 Einheit:
dim.: mm
Geaendert/revised 27.11.2018dweichselgartner Oxaion-Nr.:
Freigabe/released 03.12.2018mseidl 010.123.005.000.000 Bl.:
ODU-MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:05
cable exit
Kunststoffgehaeuse
plastic housing
1)
1)
1)
Kabelabgang je nach Bestellung
cable exit according to order
Lagerichtung im DIN-Gehaeuse Gr. 1 - 4
orientation in DIN housing size 1 - 4
Metallgehaeuse
metal housing
ODU-MAC Blue-Line
ODU-MAC Blue-Line
Lagerichtung der ODU-MAC Blue-Line Rahmen
im DIN-Gehaeuse
situation of positions of the ODU-MAC Blue-Line frame
in the DIN-housing
®
®
Anzugsdrehmoment:
torque:
1,25 Nm
Anzugsdrehmoment:
torque:
1,25 Nm
cable exit
cable exit
1)
1)
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
9.5
21.5
4+0.5
0
1.7
pin contact short5.5
9.5
21.5
4.8
29.9
25.9
0.7
1.78
12x1.78 (=21.36)
Isolierkoerper
insulator
Kontakt - n: 0,7
contact - n: 0,7
Maß
dim.
"A"
AWG
mm 2
Einstell - n
gauge - n
Werkzeuge und Hilfsmittel
tool and utilities
Isolierkoerper Buchse /
isolator socket: 630.119.120.922.000
Isolierkoerper Stift /
isolator pin: 631.119.120.922.000
Polzahl / positions: 20
Einheiten / untis: 4
Sk: 185.710.000.270.000
0,85 22/26
0,15/0,38 0,62
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 9
Ausdrueckwerkzeug
removal tool
087.7CC.070.005.000
Sl: 185.711.000.270.000
(Standard / standard)
B: 175.581.000.270.000
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved DA3
Erstellt/prepared 22.06.2016dweichselgartner D00003965 Einheit:
dim.: mm
Geaendert/revised 02.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released 26.07.2019sfranzl 010.123.009.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:09
Ausdrueckwerkzeug
removal tool
Pruefen, ob alle Teile vorhanden / all parts available
- Richtiger Isolierkoerper / right insulator
- Richtiger Kontakt / right contact
- Richtiger Leiter (evtl. mit Gehaeuse und Kabelverschraubung)
right conductor (possibly with housing and cable gland)
- Quetschzange mit Positionierer
crimp tool with contact holder
Crimpen / crimping:
- Leiter auf angegebene Laenge abisolieren
strip the conductor to specified length
- Leiter bis auf Anschlag in die entsprechende Bohrung einschieben
insert conductor in crimp hole
- Crimpen (Maß und Pos. einstellen)
crimping (adjust dim and Pos.)
- Pruefen, ob die Crimpung bzw. der Leiter in der Bohrung richtig sitzt(Sichtloch vorhanden)
test the visibility of the conductor in inspection hole
2.)
1.)
Sk = Stiftkontakt kurz / pin contact short
Sl = Stiftkontakt lang / pin contact long
B = Buchsenkontakt / socket contact
Durch eine Verdrahtungspruefung mit Hilfe von Pruefspitzen oder Aehnlichemkoennen die
Buchsenkontakte beschaedigt, bzw. die Stiftkontakte verbogen werden.
Wir empfehlen hier geeignete Pruefadapter mit Kontakt-Nenndurchmesser oder einePruefung
im Kabelanschlussbereich.
A writing test with the help of a test trip or similar probe the socket contactcould be dabaged
or the pin contact could be bent.
We recommend a suitable test adapter with the nominal diameter of the contacttest on cable termination side.
ACHTUNG:
Demontageanleitung / disassembly instruction:
- Das Kabel von der Anschlussseite in den Isolator schieben
um die Entriegelung zu erleichtern.
push the cable from termination side into the insulator to
relieve the dismounting.
- Das Demontagewerkzeug wird dann in den Isolierkoerper
gedrueckt bis ein leises Klicken zu hoeren ist.
then press the removal tool from the front into the insulation
body till a quiet "click" is heard.
- Federn des Halterings werden zusammen gedrueckt
the spring of the ring are compressed
- Durch vorsichtiges Ziehen am Kabel kann der Kontakt aus dem Isolierkoerper
geloest werden.
to release contact, please pull the contact carefully from behind
of the connector with help of the conductor.
von vorne
ODU-MAC Blue-Line
ODU-MAC Blue-Line
Modul 20-polig 0.7mm Kontaktn
module 20 positions 0.7mm contact-n
®
®
O P Q R S T U A B C D E F G
H J K L M N
Einstellmaß (Werkzeug)
adjustment dim. (tool)
Steckseite
mating side
Buchsenkontakt
socket contact
5.5 Stiftkontakt lang
7.0 Stiftkontakt lang
7.0 pin contact long
max. Leitermantel-n max. conductor jacket-n
Abisolierlaenge
strip off lenght
Steckseite
mating side
Stiftkontakt
pin contact
A-A
Leiter
conductor
Kontakt
contact
B-B
X
Y
2 Einheiten
2 units
X
10:1
Y
10:1
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015
"X"

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
2.4
Stiftkontakt kurz / pin contact short5.5
9.5
9x2.4 (=21.6)
25.9
29.9
1.7
0.7
Stiftkontakt kurz / pin contact short4.5
21.5
2.4
4+0.5
0
Isolierkoerper
insulator
Kontakt - n: 0,7
contact - n: 0,7
Maß
dim.
"A"
AWG
mm 2
Einstell - n
gauge - n
Werkzeuge und Hilfsmittel
tool and utilities
Isolierkoerper Buchse/
isulator socket: 630.118.110.922.000
Isolierkoerper Stift/
isulator pin: 631.118.110.922.000
Polzahl / position: 10
Einheit / unit: 1
Sk: 185.710.000.270.000
0,85 22/26
0,15/0,38 0,62
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 9
Ausdruckwerkzeug
removal tool
087.7CC.070.005.000
Sl: 185.711.000.270.000
(Standard / standard)
B: 175.581.000.270.000
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved DA3
Erstellt/prepared 19.02.2016dweichselgartner D00003976 Einheit:
dim.: mm
Geaendert/revised 02.07.2019fwastlhuber1 Oxaion-Nr.:
Freigabe/released 26.07.2019sfranzl 010.123.010.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:10
Ausdrueckwerkzeug
removal tool
Crimpen / crimping:
- Leiter auf angegebene Laenge abisolieren
strip the conductor to specified length
- Leiter bis auf Anschlag in die entsprechende Bohrung einschieben
insert conductor in crimp hole
- Crimpen (Maß und Pos. einstellen)
crimping (adjust dim and Pos.)
- Pruefen, ob die Crimpung bzw. der Leiter in der Bohrung richtig sitzt(Sichtloch vorhanden)
test the visibility of the conductor in inspection hole
2.)
1.)
Sk = Stiftkontakt kurz / pin contact short
Sl = Stiftkontakt lang / pin contact long
B = Buchsenkontakt / socket contact
Durch eine Verdrahtungspruefung mit Hilfe von Pruefspitzen oder Aehnlichemkoennen die
Buchsenkontakte beschaedigt, bzw. die Stiftkontakte verbogen werden.
Wir empfehlen hier geeignete Pruefadapter mit Kontakt-Nenndurchmesser oder einePruefung
im Kabelanschlussbereich.
A writing test with the help of a test trip or similar probe the socket contactcould be dabaged
or the pin contact could be bent.
We recommend a suitable test adapter with the nominal diameter of the contacttest on cable termination side.
ACHTUNG:
Demontageanleitung / disassembly instruction:
- Das Kabel von der Anschlussseite in den Isolator schieben
um die Entriegelung zu erleichtern.
push the cable from termination side into the insulator to
relieve the dismounting.
- Das Demontagewerkzeug wird dann in den Isolierkoerper
gedrueckt bis ein leises Klicken zu hoeren ist.
then press the removal tool from the front into the insulation
body till a quiet "click" is heard.
- Federn des Halterings werden zusammen gedrueckt
the spring of the ring are compressed
- Durch vorsichtiges Ziehen am Kabel kann der Kontakt aus dem Isolierkoerper
geloest werden.
to release contact, please pull the contact carefully from behind
of the connector with help of the conductor.
von vorne
Modul 10-polig 0.7mm Kontakt-n
module 10 positions 0.7mm contact-n
ODU-MAC Blue-Line
ODU-MAC Blue-Line
®
®
A B C D E F G H J K
Einstellmaß (Werkzeug)
adjustment dim. (tool)
7.0 Stiftkontakt lang / pin contact long
Stiftkontakt
pin contact
Buchsenkontakt
socket contact
6 Stiftkontakt lang / pin contact long
Abisolierlaenge
strip off lenght
max. Leitermantel-n max. conductor jacket-n
Steckseite
mating side A-A
Steckseite
mating side
1 Einheit
1 unit
Pruefen, ob alle Teile vorhanden / all parts available
- Richtiger Isolierkoerper / right insulator
- Richtiger Kontakt / right contact
- Richtiger Leiter (evtl. mit Gehaeuse und Kabelverschraubung)
right conductor (possibly with housing and cable gland)
- Quetschzange mit Positionierer
crimp tool with contact holder
Kontakt
contact
Leiter
conductor
A-A
X
Y
X
10:1
Y
10:1
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015
"X"

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
Stiftkontakt kurz / pin contact short5.5
1.3
9.5
21.5
5+0.5
0
4.8
Stiftkontakt kurz / pin conact short5.5
4
5x4 (=20)
25.6
29.9
2.8
Isolierkoerper
insulator
Kontakt - n: 1,3
contact - n: 1,3
Maß
dim.
"A"
AWG
mm 2
Einstell - n
gauge - n
Werkzeuge und Hilfsmittel
tool and utilities
631.111.106.923.000
Polzahl / position: 6
Einheit / unit: 2
Sk: 185.432.000.270.000
1,4
18/20
0,5/0.75 0.92
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 10
Ausdrueckwerkzeug
removal tool
087.7CC.130.004.000
-
1.0 1.02
Sl: 185.424.000.270.000
(Standard / standard)
18/20
0,5/0.75 0.92
-
1.0 1.02
B: 175.535.000.270.000
18/20
0,5/0.75 0.92
-
1.0 1.02
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved BA3
Erstellt/prepared 22.02.2016dweichselgartner D00003978 Einheit:
dim.: mm
Geaendert/revised 27.11.2018dweichselgartner Oxaion-Nr.:
Freigabe/released 03.12.2018mseidl 010.123.011.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:11
Ausdrueckwerkzeug
removal tool
Pruefen, ob alle Teile vorhanden / all parts available
- Richtiger Isolierkoerper / right insulator
- Richtiger Kontakt / right contact
- Richtiger Leiter (evtl. mit Gehaeuse und Kabelverschraubung)
right conductor (possibly with housing and cable gland)
- Quetschzange mit Positionierer
crimp tool with contact holder
Crimpen / crimping:
- Leiter auf angegebene Laenge abisolieren
strip the conductor to specified length
- Leiter bis auf Anschlag in die entsprechende Bohrung einschieben
insert conductor in crimp hole
- Crimpen (Maß und Pos. einstellen)
crimping (adjust dim and Pos.)
- Pruefen, ob die Crimpung bzw. der Leiter in der Bohrung richtig sitzt(Sichtloch vorhanden)
test the visibility of the conductor in inspection hole
2.)
1.)
Sk = Stiftkontakt kurz / pin contact short
Sl = Stiftkontakt lang / pin contact long
B = Buchsenkontakt / socket contact
Durch eine Verdrahtungspruefung mit Hilfe von Pruefspitzen oder Aehnlichemkoennen die
Buchsenkontakte beschaedigt, bzw. die Stiftkontakte verbogen werden.
Wir empfehlen hier geeignete Pruefadapter mit Kontakt-Nenndurchmesser oder einePruefung
im Kabelanschlussbereich.
A writing test with the help of a test trip or similar probe the socket contactcould be dabaged
or the pin contact could be bent.
We recommend a suitable test adapter with the nominal diameter of the contacttest on cable termination side.
ACHTUNG:
Steckseite
mating side
Modul 6-polig 1.3mm Kontakt-n
module 6 positions 1.3mm contact-n
ODU-MAC Blue-Line
ODU-MAC Blue-Line
®
®
Einstellmaß (Werkzeug)
adjustment dim. (tool)
Demontageanleitung / disassembly instruction:
- Das Kabel von der Anschlussseite in den Isolator schieben
um die Entriegelung zu erleichtern.
push the cable from termination side into the insulator to
relieve the dismounting.
- Das Demontagewerkzeug wird dann in den Isolierkoerper
gedrueckt bis ein leises Klicken zu hoeren ist.
then press the removal tool from the front into the insulation
body till a quiet "click" is heard.
- Federn des Halterings werden zusammengedrueckt
the spring of the ring are compressed
- Durch Ziehen am Kabel kann der Kontakt aus dem Isolierkoerper
geloest werden.
to release contact, please pull forward the contact carefully from behind
of the connector with help of the conductor.
Abisolierlaenge
strip off lenght
max. Leitermantel-n max. conductor jacket-n
7.0 Stiftkontakt lang / pin conact long
7 Stiftkontakt kurz / pin contact short
Stiftkontakt
pin contact
Buchsenkontakt
socket contact
von vorne
2 Einheiten
2 units
X
Kontakt
contact
Leiter
conductor
X
10:1 Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015
"X"

Für diese Unterlage behalten wir uns alle Rechte vor, auch fuer den Fall der Patenterteilung oder Gebrauchsmustereintragung. Sie darf ohne unsere vorherige schriftliche Zustimmung weder vervielfaeltigt noch sonstwie benutzt, noch Dritten zugaenglich gemacht werden.
All Rights reserved, including possible patents or trademarks. Documents shall not be provided to a third party or duplicated in any form without prior written permission.
Nur rot gestempelte oder auf Laufkarte gedruckte Dokumente unterliegen dem Aenderungsdienst und sind zur Fertigung freigegeben. Only red stamped or on jobcard printed documents are managed. These documents are approved for production.
CAD: Creo Parametric
R
4.8
4x4.8 (=19.2)
23.9
29.9
7.2
Stiftkontakt kurz / pin contact short6
Stiftkontakt kurz / pin contact short5.5
2
9.5
21.5
6+0.5
0
4.3
Isolierkoerper
insulator
Kontakt - n: 2,0
contact - n: 2,0
Maß
dim.
"A"
AWG
mm 2
Einstell - n
gauge - n
Werkzeuge und Hilfsmittel
tool and utilities
631.112.105.923.000
Polzahl / position: 5
Einheit / unit: 3
Sk: 185.437.000.270.000
1.6
18
1.0 1.22 8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 11
Ausdrueckwerkzeug
removal tool
087.7CC.200.003.000
16
-1.27
-
1.5 1.27
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.057.000.000
Positionierer
contact holder
080.000.057.101.000
Pos. 3
Sl: 185.436.000.270.000
(Standard / standard)
18
1.0 1.22 8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 11
16
-1.27
-
1.5 1.27
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.057.000.000
Positionierer
contact holder
080.000.057.101.000
Pos. 3
B: 175.567.000.270.000
18
1.0 1.22 8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.051.000.000
Positionierer
contact holder
080.000.051.101.000
Pos. 11
16
-1.27
-
1.5 1.27
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.057.000.000
Positionierer
contact holder
080.000.057.101.000
Pos. 3
Sk: 185.441.000.270.000
2.2 14
2,5 1,67
8 Pkt. Crimpzange
8 pt. Crimp Tool
080.000.057.000.000
Positionierer
contact holder
080.000.057.101.000
Pos. 3
Sl: 185.440.000.270.000
(Standard / standard)
B: 175.570.000.270.000
Montageanweisung
Assembly Instruction
Gesamt-Dokument-ID:
main-document-ID: D00000479
Status/state: Version:
revision:
Dokument-ID:
document-ID:
Format:
size:
Approved BA3
Erstellt/prepared 23.02.2016dweichselgartner D00003979 Einheit:
dim.: mm
Geaendert/revised 27.11.2018dweichselgartner Oxaion-Nr.:
Freigabe/released 03.12.2018mseidl 010.123.012.000.000 Bl.:
ODU MUEHLDORF Datum/date Name/name Ursprung/origin.: sheet:12
Ausdrueckwerkzeug
removal tool
Pruefen, ob alle Teile vorhanden / all parts available
- Richtiger Isolierkoerper / right insulator
- Richtiger Kontakt / right contact
- Richtiger Leiter (evtl. mit Gehaeuse und Kabelverschraubung)
right conductor (possibly with housing and cable gland)
- Quetschzange mit Positionierer
crimp tool with contact holder
Crimpen / crimping:
- Leiter auf angegebene Laenge abisolieren
strip the conductor to specified length
- Leiter bis auf Anschlag in die entsprechende Bohrung einschieben
insert conductor in crimp hole
- Crimpen (Maß und Pos. einstellen)
crimping (adjust dim and Pos.)
- Pruefen, ob die Crimpung bzw. der Leiter in der Bohrung richtig sitzt(Sichtloch vorhanden)
test the visibility of the conductor in inspection hole
2.)
1.)
Sk = Stiftkontakt kurz / pin contact short
Sl = Stiftkontakt lang / pin contact long
B = Buchsenkontakt / socket contact
Durch eine Verdrahtungspruefung mit Hilfe von Pruefspitzen oder Aehnlichemkoennen die
Buchsenkontakte beschaedigt, bzw. die Stiftkontakte verbogen werden.
Wir empfehlen hier geeignete Pruefadapter mit Kontakt-Nenndurchmesser oder einePruefung
im Kabelanschlussbereich.
A writing test with the help of a test trip or similar probe the socket contactcould be dabaged
or the pin contact could be bent.
We recommend a suitable test adapter with the nominal diameter of the contacttest on cable termination side.
ACHTUNG:
Steckseite
mating side
ODU-MAC Blue-Line
ODU-MAC Blue-Line
Modul 5-polig 2mm Kontakt-n
module 5 positions 2mm contact-n
®
®
Einstellmaß (Werkzeug)
adjustment dim. (tool)
Demontageanleitung / disassembly instruction:
- Das Kabel von der Anschlussseite in den Isolator schieben
um die Entriegelung zu erleichtern.
push the cable from termination side into the insulator to
relieve the dismounting.
- Das Demontagewerkzeug wird dann in den Isolierkoerper
gedrueckt bis ein leises Klicken zu hoeren ist.
then press the removal tool from the front into the insulation
body till a quiet "click" is heard.
- Federn des Halterings werden zusammengedrueckt
the spring of the ring are compressed
- Durch vorsichtiges Ziehen am Kabel kann der Kontakt aus dem Isolierkoerper
geloest werden.
to release contact, please pull forward the contact carefully from behind
of the connector with help of the conductor.
7.5 Stiftkontakt lang / pin contact long
7 Stiftkontakt lang / pin contact long
von vorne
max. Leitermantel-n max. conductor jacket-n
Abisolierlaenge
strip off lenght
X
Leiter
conductor
Kontakt
contact
3 Einheiten
3 units
X
10:1
Allgemeintoleranz / general tol.: DIN ISO 2768-mH
Tolerierung / tolerance: DIN ISO 8015
"X"
