OHAUS JE 120 User manual

1
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA

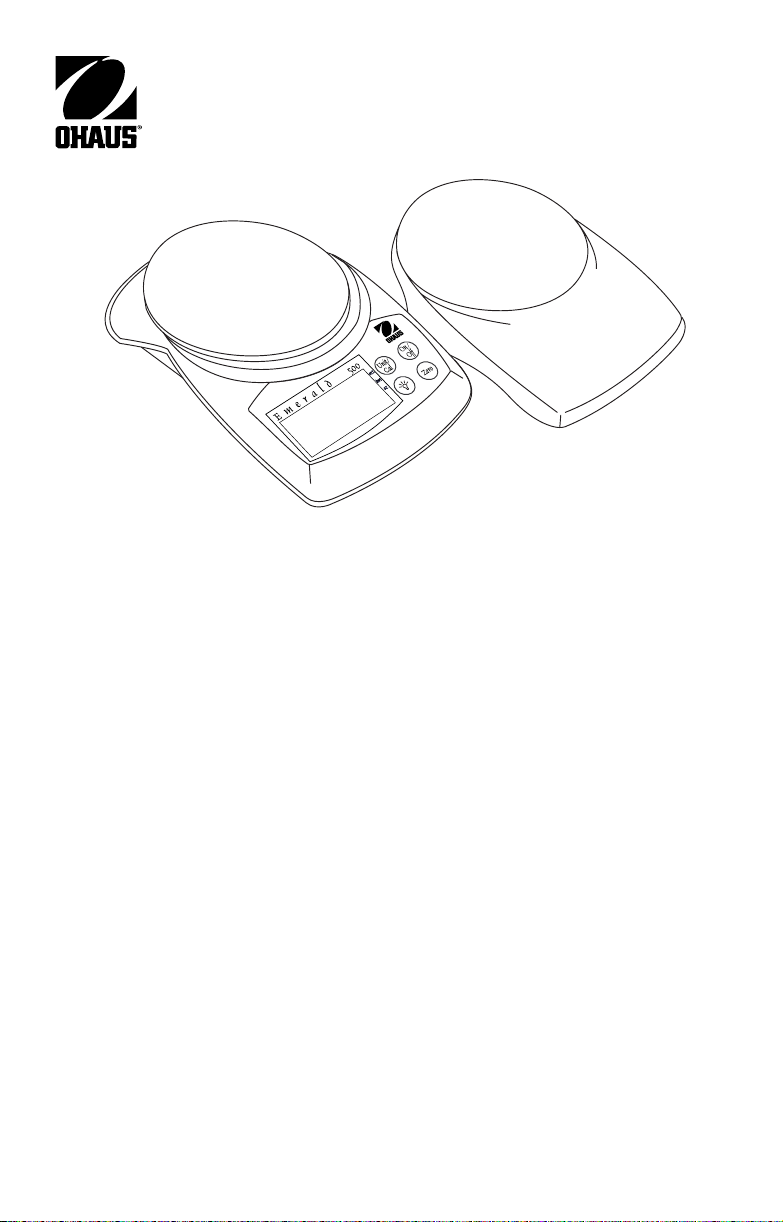

Ohaus Emerald Hand-Held Jewelry Scales
-OPERATING MANUAL-
 Emerald scales only differ in weighing units and capacity. Unless
otherwise specified, the content of this manual applies to all models.
 For best results, use the scale in the specified optimum operating
temperature.
 For best accuracy, perform your mass measurements in clean
environments, free of electrostatic and magnetic fields, dust and dirt,
moisture, vibration and air currents.
 Use your scale with care, gently loading items to be weighed onto the
center of the pan. Avoiding rough treatment will aid in the life of your
hand-held scale.
 Calibration weights are not provided with the scale.
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM1

2
Battery Installation
Two AAA size alkaline batteries are provided.
CAUTION: eep the protective cover in place while installing batteries.
 Remove the battery cover on the bottom of the scale and place the two
AAA size alkaline batteries into the compartment as indicated.
 Do not use excessive force or press the weighing pan.
 Re-insert the battery cover.
General Produ t Features

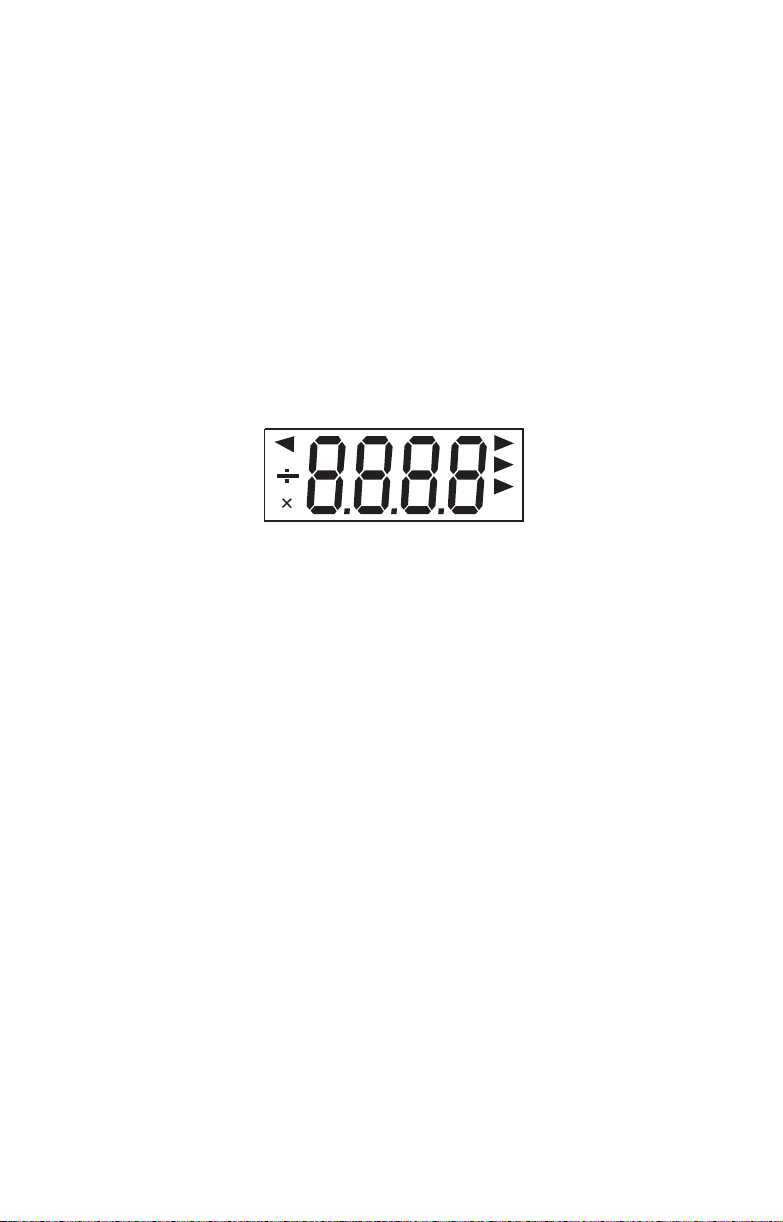

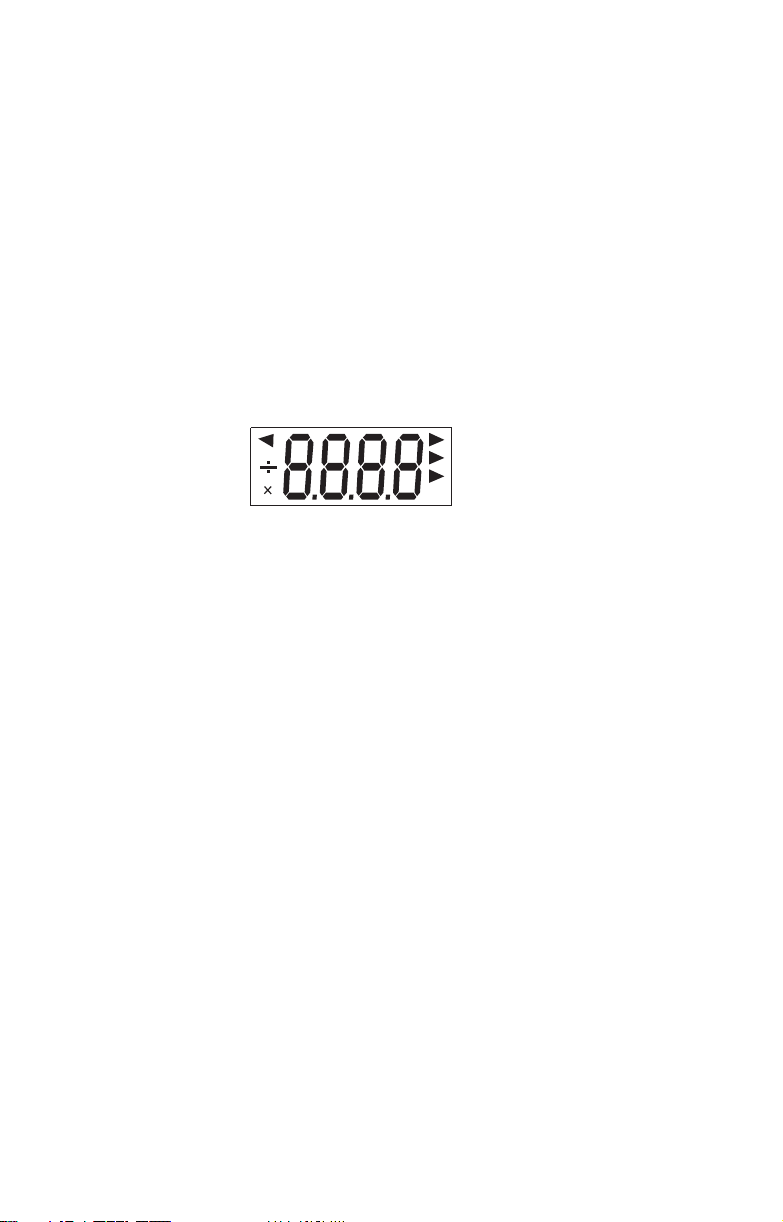

Power Up Test: When the scale is turned on, all display segments will
appear for approximately 3 seconds before resetting to zero.
Unit Indi ation: On the right side of the display, a right facing arrow will
appear indicating the weighing mode in which the scale is operating.
Stable Reading Indi ation: On the display, a star indicator will appear in
the lower left corner of the display when a stable reading has been
reached.
Overload: If the applied load exceeds the capacity of the scale, an E
will appear on the display and the load should be removed immediately.
The scale will return to normal operation.
Zero Fun tion: Values can progressively be added to a sample. By
pressing the Zero button, the scale display returns to zero. After
adding additional mass, press Zero to zero the scale again.
Additional mass may be added up to the capacity of the scale.
Negative Value: When a load is removed from the scale, any zeroed
value will be displayed as a negative number. To return to normal
operation, the tared value can be cancelled by pressing Zero.
Auto Shut-Off: To extend battery life, the scale will automatically turn off
after approximately 2 to 4 minutes if no active weighing is occurring.
EL Ba k Light: The display has an Electronic Luminescence (EL) back
light source, which is activated by pressing the Light Bulb button. The
back light will automatically turn off after 10 seconds.
Lo Battery: The display will show Lo when the batteries are weak and
need replacement.
g
+
ozt
dwt
oz
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM2

3
Four Button Keypad
On/Off : Pressing this button turns on the scale. Pressing and holding
this button turns the scale off.
Zero: Pressing this button operates the zero feature when the scale is
on.
Unit/Cal: Press this button briefly to change the weighing unit. The
following weight units may be selected: grams (g), ounces (oz),
pennyweight (dwt), or troy ounces (oz t). Press and holding this button
begins the calibration process.
 Light Button: Pressing this button turns on the EL ba k light on for
10 se onds.
Calibration
For best results, calibrate the scale at regular intervals. This is especially
important if the scale is in use for prolonged periods.
 Pressing and holding the Unit/Cal button starts the
calibration process. The display should show CAL.
 The calibration process can be aborted by turning the
scale off.
 Press the On/Off button to capture 0. The display
shows -C- while the scale stores the the zero load
signal.
 The display will show C xxx where xxx is the
calibration weight in grams.
 Place the appropriate calibration weight on the
platform.
 Press the On/Off button.
 The display shows -C- while the scale stores the
calibration point signal.
 After span capture, the display returns to the
normal weighing mode.
 The message AL E then E will appear if the
calibration steps are not followed or the wrong weight
was used.
g
+
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM3

4
A essories Supplied
 Two AAA size alkakine batteries.
 Plastic molded protective cover.
Optional A essories
Calibration Mass:
100g for JE 120 51015-16
200g for JE 250 51025-16
300g for JE 500 51035-16
Spe ifi ations
JE1 0 JE 50 JE500
Capacity x Readability 120.0 X 0.1g 2 0 X 0.1g 00 X 0.1g
4.232 x .002oz 8.81 x .00 oz 17.63 x .01oz
3.8 8 x 002ozt 8.03 x .00 ozt 16.07 x 0.01oz t
77.1 x 0.0 dwt 160.7 x 0.1 dwt 321 x .1 dwt
Linearity ±0.1g ±0.2g
Weighing units g, oz, dwt, oz t
Zero range to capacity by subtraction
Calibration User calibration
Stabilization time 3 seconds
Maximum overload 1 0% of capacity
Overload indication [ E ]
Underload indication Negative value
Auto shut-off 2 - 4 minutes no activity
Optimum operating temperature 64° to 77° F / 18° to 2 ° C
Weigh pan size L x W (in/cm) 3.2 x 3/8.3 x 7.6
Power requirements 2-AAA alkaline batteries
Dimensions L x W x H (in/cm) .3 x 3.2 x 0.8 / 13.6 x 8.3 x 2.0
Net Weight (lb/kg) 0.34/0.16
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM4

Declaration of Conformity We, Ohaus Corporation, declare under our sole responsibility that
the balance models listed below marked with "CE" are in conformity with the directives and
standards mentioned.
Marked with: EC Directive (Including applicable amendments) Standard
89/336/EC EN613 6:1997 + A1:1998
Electromagnetic compatibility Electrical Equipment for Measurement,
Control and Laboratory Use
- EMC requirements
Immunity - Performance Criterion B
Emissions - Class B
ISO 9001 Registration for Ohaus Corporation. Ohaus Corporation, USA, was examined and
evaluated in 1994 by the Bureau Veritas Quality International (BVQI) and was awarded ISO 9001
registration. This certifies that Ohaus Corporation, USA, has a quality system that conforms with the
international standards for quality management and quality assurance (ISO 9000 series). Repeat
audits are carried out by BVQI at intervals to check that the quality system is operated in the proper
manner.
Last two digits of the year which the CE marking was affixed: 02
Ohaus Corporation, 19A Chapin Road, P.O. Box 2033, Pine Brook, NJ, 070 8, USA
Scale model (s) Emerald Hand-Held Jewelry Scales
Ted Xia
Ohaus Corporation, Pine Brook, NJ USAn
NOTE: This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment and receiver.
-- Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
-- Consult the dealer or an experienced radio/TV technician for help.
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM5

6
LIMITED WARRANTY
Ohaus compact scales are warranted against defects in materials and
workmanship for a period of 12 months from the date of delivery. During
the warranty period, Ohaus will repair, or, at its option, replace any
component(s) that prove to be defective at no charge, provided that the
product is returned, freight prepaid, to Ohaus.
This warranty does not apply if the product has been damaged by accident
or misuse, exposed to radioactive or corrosive materials, has foreign
material penetrating to the inside of the product, or as a result of service
or modification by other than Ohaus. In lieu of a properly returned warranty
registration card, the warranty period shall begin on the date of shipment
to the authorized dealer. No other express or implied warranty is given by
Ohaus Corporation. Ohaus Corporation shall not be liable for any
consequential damages.
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA
Tel: [phone]
Fax: [phone]
With offices worldwide.
Ohaus Corporation 2002, all rights reserved. Printed in China P/N 711 2284
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM6

7
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA
Balanzas Portátiles para Joyería Emerald de Ohaus
-MANUAL DE OPERACIÓN-
 Las balanzas Emerald se diferencian solamente en la capacidad de
pesaje y las características de lectura. A menos que se especifique lo
contrario, el contenido de este manual aplica a todos los modelos.
 Para obtener los mejores resultados, use la balanza a la temperatura de
operación óptima especificada.
 Para obtener la máxima precisión, realice las medidas de las masas en
entornos limpios, sin campos electrostáticos y magnéticos, polvo y
suciedad, humedad, vibraciones y corrientes de aire.
 Use la balanza con cuidado, cargando poco a poco los artículos que se
vayan a pesar en el centro del platillo. Debe tratar la balanza portátil con
cuidado para prolongar su duración.
 No se incluyen pesas de calibración con la balanza.
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM7

8
Instala ión de las pilas
Se in luyen dos pilas al alinas AAA.
PRECAUCIÓN: mantenga colocada la tapa protectora mientras se instalan las
pilas.
 Quite la tapa de las pilas de la parte de abajo de la balanza y ponga las dos
pilas alcalinas AAA dentro del compartimiento según se indica.
 No ejerza una fuerza o presión excesiva sobre el platillo de pesada.
 Vuelva a poner la tapa de las pilas.
Cara terísti as generales del produ to
Prueba de en endido: cuando se enciende la balanza, aparecerán todos
los segmentos de la pantalla durante aproximadamente 3 segundos antes
de ponerse a cero.
Indi a ión de la unidad: aparecerá una flecha apuntando hacia la derecha en
el lado derecho de la pantalla indicando la modalidad de pesada en que
funciona la balanza.
Indi a ión de le tura estable: aparecerá un indicador en forma de asterisco
en la esquina inferior izquierda de la pantalla cuando se obtenga una lectura
estable.
Carga ex esiva: si la carga aplicada excede la capacidad de la balanza,
aparecerá una E en la pantalla y la carga deberá retirarse inmediatamente. La
balanza volverá a la operación normal.
Fun ión ero: se puede añadir peso progresivamente. Al pulsar la tecla Zero,
la pantalla de la balanza vuelve a cero. Después de añadir una masa adicional,
pulse Zero para volver a poner a cero la balanza. Se puede añadir una masa
adicional hasta alcanzar la capacidad de la balanza.
Valor negativo: cuando se retira una carga de la balanza, cualquier valor
puesto a cero se mostrará en forma de número negativo. Para volver a la
operación normal, el valor puesto a cero puede cancelarse pulsando Zero.
Autodes onexión: para prolongar la duración de las pilas, la balanza se
apagará automáticamente después de 2 a 4 minutos si no se está pesando
algo.
Luz de fondo EL: la pantalla es retroiluminda y se enciende pulsando el
botón con el dibujo de la bombilla. La iluminación cesará después de 10
segundos.
Lo Battery: El indicador mostrará Lo cuando las pilas se estén agotando y
necesiten reemplazo
g
+
ozt
dwt
oz
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM8

9
Te lado de uatro te las
On/Off: la pulsación de esta tecla enciende la balanza. Al pulsar y
mantener pulsada esta tecla se apaga la balanza.
Zero: al pulsar esta tecla se opera la función cero cuando la balanza está
encendida.
Unit/Cal: pulse esta tecla brevemente para cambiar la unidad de pesada.
Se pueden seleccionar las unidades de peso siguientes: gramos (g),
onzas (oz), pennyweight (dwt) u onzas troy (oz t). Al pulsar y mantener
pulsada esta tecla empieza el proceso de calibración.
Te la de la bombilla: al pulsar este botón se enciende la luz de fondo EL
durante 10 segundos.
Calibra ión
Para obtener los mejores resultados, calibre la balanza a intervalos regulares.
Esto es especialmente importante si se usa la balanza durante períodos
prolongados.
 Al pulsar y mantener pulsada la tecla Unit/Cal se
empieza el proceso de calibración. La pantalla debe
mostrar CAL.
 Se puede suspender el proceso de calibración
apagando la balanza.
 Pulse la tecla On/Off Zero para capturar 0. La
pantalla muestra -C- mientras la balanza almacena la
señal de carga cero.
 La pantalla mostrará C xxx siendo xxx el peso de
calibración en gramos.
 Ponga el peso de calibración apropiado en la
plataforma.
 Pulse la tecla On/Off.
 La pantalla muestra -C- mientras la balanza almacena
la señal del punto de calibración
 Después de la captura del intervalo, la pantalla vuelve
a la modalidad de pesada normal.
 Aparecerá el mensaje AL E y después E si no se
siguen los pasos de calibración o si se usó el peso
equivocado.
g
+
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM9

10
A esorios in luidos
 Dos pilas alcalinas AAA.
 Tapa protectora moldeada de plástico.
A esorios optativos
Masa de calibración:
100g para JE 120 51015-16
200g para JE 250 51025-16
300g para JE 500 51035-16
Espe ifi a iones
JE1 0 JE 50 JE500
Capacidad x Legibilidad 120,0 X 0,1g 2 0,0 X 0,1g 00,0 X 0,1g
4,232 x 0,002oz 8,81 x 0,00 oz 17,63 X 0,01oz
3,8 8 x 0,002 oz t 8,03 x 0,00 oz t 16,07 X 0,01ozt
77,1 x 0,0 dwt 160,7 x 0,1dwt 321 X 0,1dwt
Linealidad ±0,1g ±0,2g
Unidades de peso g, oz, dwt, oz t
Rango de tara hasta la capacidad por sustracción
Calibración Calibración externa
Tiempo de estabilización 3 segundos
Sobrecarga máxima 1 0% de la capacidad
Indicación de sobrecarga [ E ]
Indicación de carga insuficiente Valor negativo
Desconexión automática 2 - 4 minutos sin actividad
Temperatura de operación máxima 18° a 2 ° C
Tamaño del platillo de pesada 8,3 x 7,6
L x A (cm)
Alimentación eléctrica 2 pilas alcalinas AAA
Dimensiones L x A x H (cm) 13,6 x 8,3 x 2,0
Peso neto (kg) 0,16
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM10

11
GARANTÍA LIMITADA
Las balanzas compactas Ohaus están garantizadas contra los defectos de
materiales y fabricación durante un período de 12 meses contado a partir de
la fecha de entrega. Durante el período de garantía, Ohaus se encargará de
reparar o sustituir de forma gratuita, según se decida, cualquier componente
que se demuestre que tiene defectos de fabricación, siempre que el producto
se envíe a Ohaus a portes pagados.
Esta garantía no se aplica si el producto ha resultado dañado por accidente
o uso indebido, se ha expuesto a materiales radioactivos o corrosivos, tiene
materias extrañas que penetran en el interior del producto, o como
consecuencia de un servicio o modificación por personas no autorizadas
por Ohaus. Una vez recibida la tarjeta de registro de garantía debidamente
cumplimentada, el período de garantía comenzará en la fecha de envío al
distribuidor autorizado. Ohaus Corporation no ofrece ninguna otra garantía
escrita o implícita. Ohaus Corporation no se hace responsables de los daños
a terceros.
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA
Tel: [phone]
Fax: [phone]
Con oficinas en todo el mundo.
Ohaus Corporation 2002, todos los derechos reservados. Impreso en China N/P 71152284
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM11

12
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA
Balances portatives Emerald Ohaus pour bijoux
-GUIDE DUTILISATION-
 Les balances Emerald diffèrent seulement au niveau de leurs unités et
capacité de pesage. À moins davis contraire, le contenu du présent guide
sapplique à tous les modèles.
 Pour obtenir les meilleurs résultats possible, utilisez la balance à la
température dutilisation optimale précisée.
 Pour une meilleure précision, prenez vos mesures de masse dans un
environnement propre, libre de champs électrostatique et magnétique, de
poussière, de saleté, dhumidité, de vibrations et de courants dair.
 Utilisez votre balance avec soin. Chargez doucement les articles à peser
au centre du plateau. Le fait déviter les manipulations brusques prolonge
la durée de vie de votre balance portative.
 Les poids de calibrage ne sont pas fournis avec la balance.
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM12

13
Installation des piles
Deux piles al alines AAA sont fournies.
ATTENTION: Gardez le couvercle protecteur en place lorsque vous installez les
piles.
 Retirez le couvercle du compartiment des piles sous la balance et
insérez les deux piles alcalines AAA selon les directives.
 Nemployez pas de force excessive et nappuyez pas sur le plateau de
pesage.
 Replacez le couvercle du compartiment de piles.
Fon tions générales du produit
Essai au démarrage: Lorsque la balance est mise en marche, tous les
segments daffichage sallument pendant environ 3 secondes avant la
mise à zéro.
Indi ation de lunité: À la droite de laffichage, une flèche vers la droite
saffiche afin dindiquer le mode de pesage de la balance.
Indi ation de le ture stable: Une étoile saffiche dans le coin inférieur
gauche lorsquune lecture stable est atteinte.
Sur harge: Si la charge appliquée excède la capacité de la balance, un
«E» saffiche. La charge doit être immédiatement retirée. La balance
reprend par la suite son fonctionnement normal.
Fon tion zéro: Il est possible dajouter progressivement des valeurs à un
échantillon. En appuyant sur la touche On/Off Zero, laffichage de la
balance est remis à zéro. Après lajout dune masse supplémentaire,
appuyez sur la touche On/Off Zero afin de remettre la balance à zéro. Il est
possible dajouter des masses supplémentaires jusquà latteinte de la
capacité maximale de la balance.
Valeur négative: Lorsquune charge est retirée de la balance, toute valeur
remise à zéro saffiche sous forme de nombre négatif. Pour revenir au
fonctionnement normal, annulez la valeur remise à zéro en appuyant sur la
touche On/Off Zero.
Arrêt automatique: Afin de prolonger la durée de vie des piles, la balance
sarrête automatiquement après environ 2 à 4 minutes de marche sil ny a
aucun pesage actif.
Rétroé lairage à lumines en e éle tronique: Laffichage comporte une
source de rétroéclairage à luminescence électronique activée en appuyant
sur la touche montrant une ampoule. Le rétroéclairage sarrête
automatiquement après 10 secondes.
Indi ation de piles faibles: Laffichage « Lo » indique que les piles sont
faibles et quelles doivent être remplacées.
g
+
ozt
dwt
oz
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM13

14
Four Clavier à quatre tou hes
On/Off : Le fait dappuyer sur cette touche met la balance en marche.
Maintenez cette touche enfoncée pour fermer la balance.
Zero: Le fait dappuyer sur cette touche active la fonction de remise à
zéro lorsque la balance est en marche.
Unit/Cal: Appuyez brièvement sur cette touche pour changer lunité de
pesage. Les unités suivantes peuvent être sélectionnée: grammes (g),
onces (oz), deniers (dwt) et onces troy (oz t). Maintenez cette touche
enfoncée pour amorcer le processus de calibrage.
Tou he de lumière: Appuyez sur cette touche pour allumer le
rétroéclairage à luminescence électronique pendant 10 secondes.
Calibrage
Pour obtenir les meilleurs résultats, calibrez la balance à des intervalles
réguliers. Cela est particulièrement important si la balance est utilisée
pendant de longues périodes de temps.
 Maintenez la touche Unit/Cal enfoncée afin damorcer
le processus de calibrage. Laffichage indique CAL.
 Vous pouvez annuler le processus de calibrage en
mettant la balance hors service.
 Appuyez sur la touche On/Off pour saisir 0.
Laffichage indique -C- pendant que la balance stock
le signal de charge zéro.
 Laffichage indique C xxx, où xxx correspond au poids
de calibrage en grammes.
 Placez le poids de calibrage approprié sur le plateau.
 Appuyez sur la touche On/Off.
 Laffichage indique -C- pendant que la balance stock
le signal de point de calibrage.
 Après la saisie de portée, laffichage retourne au
mode normal de pesage.
 Le message AL E saffiche suivi de «E» si les
étapes de calibrage ne sont pas respectées ou si le
mauvais poids a été utilisé.
g
+
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM14

1
A essoires fournis
 Deux piles alcalines AAA.
 Couvercle protecteur de plastique moulé.
A essoires fa ultatifs
Masse de calibrage:
100g pour JE 120 51015-16
200g pour JE 250 51025-16
300g pour JE 500 51035-16
Spé ifi ations
JE1 0 JE 50 JE500
Capacité x lisibilité 120,0 X 0,1g 2 0,0 X 0,1g 00,0 X 0,1g
4,232 x 0,002oz 8,81 x 0,00 oz 17,63 X 0,01oz
3,8 8 x 0,002 oz t 8,03 x 0,00 oz t 16,07 X 0,01ozt
77,1 x 0,0 dwt 160,7 x 0,1dwt 321 X 0,1dwt
Linéarité ±0,1g ±0,2g
Unités de pesage g, oz, dwt, oz t
Zérotage Jusquà capacité par soustraction
Calibrage Calibrage de lutilisateur
Temps de stabilisation 3secondes
Surcharge maximale 1 0% de la capacité
Indication de surcharge [ E ]
Indication de sous-charge Valeur négative
Arrêt automatique 2 - 4minutes sans activité
Température dutilisation optimale De 18°C à 2 °C
Grosseur du plateau de pesage  8,3 x 7,6cm
longueur x largeur (cm)
Exigences dalimentation 2piles alcalines AAA
Dimensions - 13,6 x 8,3 x 2,0cm
longueur x largeur x hauteur (cm)
Poids net (kg) 0,16kg
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM15

16
GARANTIE LIMITÉE
Les balances compactes Ohaus sont garanties contre toute défectuosité
au niveau du matériel et de la main-doeuvre pour une période de 12mois
à partir de la date de livraison. Pendant cette période, Ohaus réparera, ou,
à sa discrétion, remplacera sans frais tout composant défectueux, à
condition que le produit soit retourné (fret payé davance) à Ohaus.
Cette garantie ne sapplique pas si le produit a été endommagé par
accident ou en raison dune mauvaise utilisation, sil a été exposé à des
matières radioactives ou corrosives, si des matières étrangères pénètrent
à lintérieur du produit, ou sil fonctionne mal à la suite dune réparation ou
dune modification effectuée par une autre entreprise quOhaus. Au lieu
dune carte denregistrement de garantie renvoyée, la période de garantie
commence à la date de livraison au concessionnaire autorisé. Ohaus
Corporation noffre aucune autre garantie expresse ou implicite. Ohaus
Corporation ne peut être tenue responsable de tout dommage consécutif.
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, États-Unis
Tél.: [phone]
Téléc.: [phone]
Des bureaux dans le monde entier.
Ohaus Corporation 2002, tous droits réservés. Imprimé en Chine N/P 711 2284
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM16

17
Ohaus Corporation
19A Chapin Road
P.O. Box 2033
Pine Brook, NJ 070 8, USA
Portable Emerald-Juwelierwaagen von Ohaus
-BENUTZERHANDBUCH-
 Emerald-Waagen unterscheiden sich nur in den Wägeeinheiten und der
Wägekapazität. Wenn keine anders lautenden Anweisungen gegeben
werden, gilt der Inhalt dieses Handbuchs für alle Modelle.
 Die besten Ergebnisse werden erzielt, wenn man die Waage bei der
angegebenen optimalen Betriebstemperatur betreibt.
 Zur Erzielung der besten Genauigkeit müssen die Gewichtsmessungen
in einer sauberen Umgebung durchgeführt werden, die frei von
elektrostatischen und magnetischen Feldern, Staub und Schmutz,
Feuchtigkeit, Vibrationen und Luftströmungen ist.
 Gehen Sie mit der Waage vorsichtig um, und legen Sie die zu wägenden
Gegenstände vorsichtig in die Mitte der Schale. Wenn Sie Ihre Pocket-
Waage pfleglich behandeln, verlängern Sie dadurch deren Lebensdauer.
 Mit der Waage werden keine alibriergewichte geliefert.
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM17

18
Batterieinstallation
Es werden zwei Alkalibatterien des Typs AAA mitgeliefert.
VORSICHT: Lassen Sie beim Einlegen der Batterien die Schutzabdeckung
eingebaut.
 Nehmen Sie den Batteriedeckel auf der Unterseite der Waage ab und
legen Sie die zwei AAA-Alkalibatterien wie angegeben in das Fach ein.
 Wenden Sie dabei keine zu große raft an und drücken Sie auch nicht
auf die Wägeschale.
 Bauen Sie den Batteriedeckel wieder ein.
Allgemeine Produktmerkmale
Eins halttest: Wenn die Waage eingeschaltet wird, erscheinen alle
Anzeigesegmente ca. 3 Sekunden lang, bevor sie auf Null zurückgesetzt
werden.
Einheitenanzeige: Auf der rechten Seite der Anzeige erscheint ein nach
rechts weisender Pfeil, der den Wägemodus anzeigt, in welchem sich die
Waage befindet.
Stabile Messwertanzeige: In der linken unteren Ecke der Anzeige erscheint
ein Sternchen, wenn ein stabiler Messwert erreicht wurde.
Überlast: Wenn die aufgelegte Last die apazität der Waage überschreitet,
erscheint auf der Anzeige ein E, und die Last sollte sofort abgenommen
werden. Die Waage kehrt dann wieder zum Normalbetrieb zurück.
Nullfunktion: Zu einer Probe können progressiv Werte hinzugefügt werden.
Durch das Drücken auf Zero (Null) kehrt die Waagenanzeige auf Null zurück.
Nach dem Hinzufügen von zusätzlichem Gewicht wird erneut auf Zero
gedrückt, um die Waage wieder auf Null zu stellen. Es kann zusätzliches
Gewicht bis zur apazität der Waage hinzugefügt werden.
Negativer Wert: Wenn eine Last von der Waage abgenommen wird, wird
jeder auf Null gestellte Wert als negative Zahl angezeigt. Um zum
Normalbetrieb zurückzukehren, kann der auf Null gestellte Wert durch
Drücken auf Zero gelöscht werden.
Automatis hes Auss halten: Zur Verlängerung der Batterielebensdauer
schaltet sich die Waage nach ca. 2 bis 4 Minuten automatisch aus, wenn
kein aktiver Wägevorgang erfolgt.
EL-Hintergrundbeleu htung: Die Anzeige verfügt über eine EL-
Hintergrundbeleuchtungsquelle (Elektronische Lumineszenz), die durch
Drücken der Taste mit der Glühbirne aktiviert wird. Die
Hintergrundbeleuchtung schaltet sich nach 10 Sekunden automatisch aus.
Niedriger Batteriestand: Auf der Anzeige erscheint die Meldung Lo,
wenn die Batterien schwach sind und ersetzt werden müssen.
g
+
ozt
dwt
oz
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM18

19
Tastenfeld mit vier Tasten
On/Off (Ein/Aus): Durch Drücken dieser Taste wird die Waage eingeschaltet.
Durch Drücken und Halten dieser Taste wird die Waage ausgeschaltet.
Zero (Null): Durch Drücken dieser Taste wird die Nullfunktion ausgeübt,
wenn die Waage eingeschaltet ist.
Unit/Cal (Einheit/Kal): Zum Ändern der Gewichtseinheit wird diese Taste
kurz gedrückt. Es können folgende Gewichtseinheiten gewählt werden:
Gramm (g), Unzen (oz), Pennyweight (dwt), oder Troy-Unzen (oz t). Um mit
dem alibrierverfahren zu beginnen, wird diese Taste gedrückt und gehalten.
Li httaste: Durch Drücken dieser Taste wird die EL-Hintergrundbeleuchtung
10 Sekunden lang eingeschaltet.
Kalibrierung
Zur Erzielung der besten Ergebnisse muss die Waage in regelmäßigen Abständen
kalibriert werden. Dies ist besonders dann wichtig, wenn die Waage über längere
Zeiträume hinweg im Einsatz ist.
 Drücken Sie die Taste Unit/Cal und halten Sie sie
gedrückt, um mit dem alibrierverfahren zu beginnen.
Auf der Anzeige sollte die Meldung CAL erscheinen.
 Das alibrierverfahren kann durch Ausschalten der
Waage abgebrochen werden.
 Drücken Sie auf On/Off, um 0 zu erfassen. Auf der
Anzeige erscheint -C-, während die Waage das
Nulllastsignal speichert.
 Auf der Anzeige erscheint C xxx, wobei xxx das
alibriergewicht in Gramm darstellt.
 Legen Sie das entsprechende alibriergewicht auf die
Plattform.
 Drücken Sie die On/Off-Taste.
 Auf der Anzeige erscheint -C-, während die Waage
das alibrierpunktsignal speichert.
 Nach der Messspannenerfassung kehrt die Anzeige
zum normalen Wägemodus zurück.
 Wenn die alibrierungsschritte nicht befolgt wurden
oder das falsche Gewicht verwendet wurde, erscheint
zunächst die Meldung AL E und dann E.
g
+
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM19

20
Mitgeliefertes Zubehör
 Zwei Alkalibatterien des Typs AAA.
 Schutzabdeckung aus geformtem unststoff.
Optionales Zubehör
alibriergewicht:
100 g für JE 120 51015-16
200 g für JE 250 51025-16
300 g für JE 500 51035-16
Spezifikationen
JE1 0 JE 50 JE500
Kapazität x Ablesbarkeit 120,0 X 0,1g 2 0,0 X 0,1g 00,0 X 0,1g
4,232 x 0,002oz 8,81 x 0,00 oz 17,63 X 0,01oz
3,8 8 x 0,002 oz t 8,03 x 0,00 oz t 16,07 X 0,01ozt
77,1 x 0,0 dwt 160,7 x 0,1dwt 321 X 0,1dwt
Linearität ±0,1 g ±0,2 g
Wägeeinheiten g, oz, dwt, oz t
Nullbereich auf Kapazität durch Subtraktion
Kalibrierung Benutzerkalibrierung
Stabilisierungszeit 3 Sekunden
Maximale Überlast 1 0% der Kapazität
Überlastanzeige [ E ]
Unterlastanzeige Negativer Wert
Automatisches Ausschalten 2 - 4 Minuten lang keine Aktivität
Optimale Betriebstemperatur 18 ° bis 2 °C
Wägeschalengröße L x B (cm) 8,3 x 7,6
Leistungsanforderungen 2 Alkalibatterien des Typs AAA
Abmessungen L x B x H (cm) 13,6 x 8,3 x 2,0
Nettogewicht (kg) 0,16
Emerald 7 language manual 71152284.p65 11/21/2002, 11:43 AM20
