RANGER 3000
RANGER COUNT 3000
VALOR 7000
RS232 Interface
Instruction Manual
Manual de instrucciones de la
Interfaz RS232
Interface RS232
Manuel d’instructions
RS232-Schnittstelle
Bedienungsanleitung
Interfaccia RS232
Manuale di istruzioni
RS232 インターフェイス
取扱説明書
RS232 Interface
사용 매뉴얼

RS232 Interface EN-1
INTRODUCTION
This RS232 interface Kit is for use with the following Ohaus products: Ranger 3000,
Ranger Count 3000 and Valor 7000.
KIT CONTENTS
RS232 PC Board
Pressure Button
Screws (4)
Instruction Manual

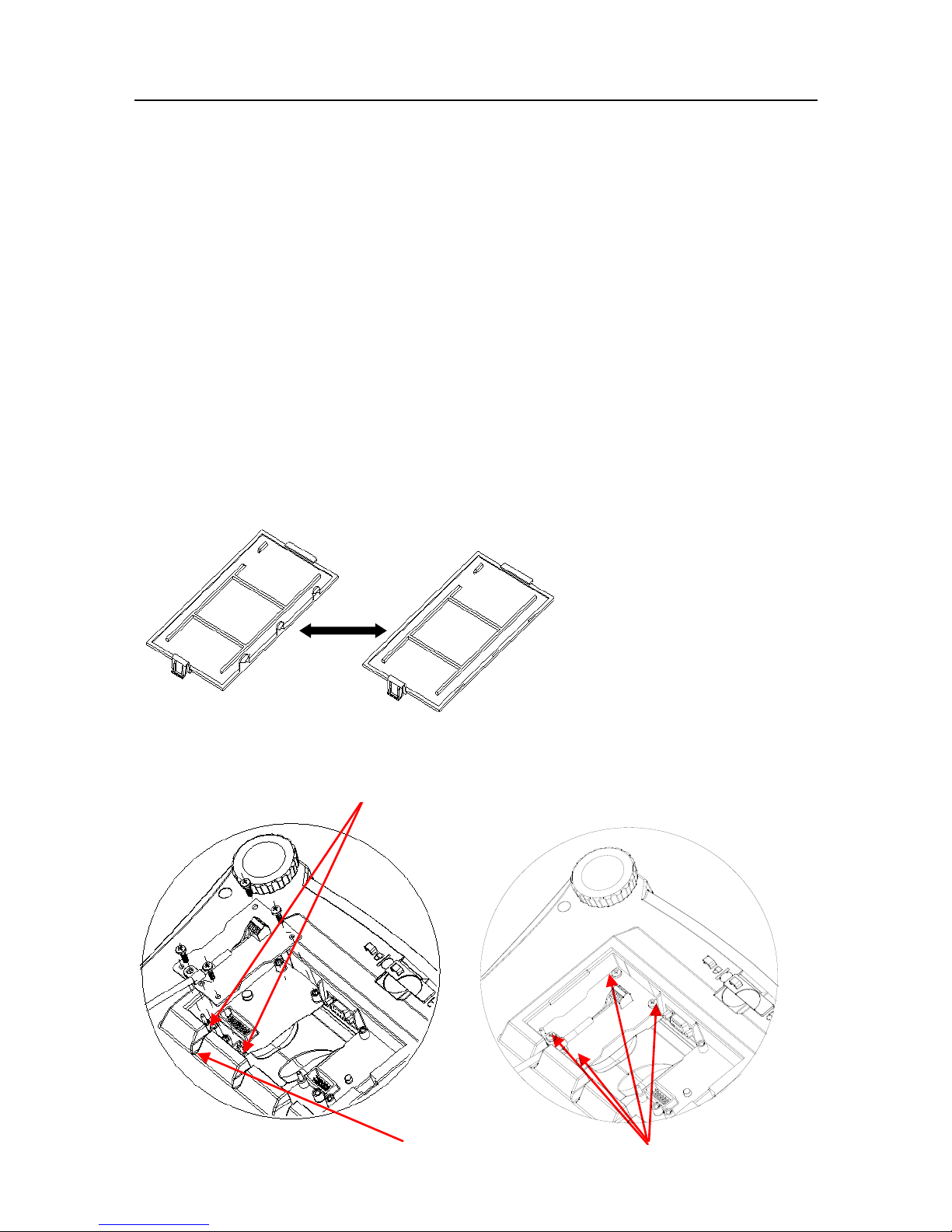

INTERFACE INSTALLATION
Install the Interface module on the underside of the balance as shown.
Note: The appearance of your model may be different.
1. Remove the red interface options cover.
2. Install the Interface PCB. Push it through the pins and secure it with the 4 screws.
Pins
Groove
for cable
Screws

EN-2 RS232 Interface
SETUP
A) The OHAUS Interface is preset to communicate using the following settings: 9600 baud, 8 bit,
no parity, no handshake. Determine the RS232 parameters required for the printer or computer
that is to be connected. See computer or printer documentation if assistance is required. If the
parameters do not match, it will be necessary to change either the scale’s settings, or the
computer / printer settings.
B) Upon installation of the interface, the scale will recognize the RS232 Interface and add relevant
items to the menu. Configure the scale to the desired RS232 and printing parameters; refer to
the scale User Manual for assistance in using the menus.
PRINT2
Reset
Stable Only
On, Off
A.Print
off, On.Stbl, Int, cont, Acc
Content
Layout
Data.Tr
End
COM2
Reset
Baud Rate
600, 1200, 2400, 4800, 9600, 19200
Parity
7-even, 7-odd, 7-none, 8-none
Stop bit
1, 2
Handshake
None, Xon-Xoff
End
SETUP DEFINITIONS
PRINT / Stable - On Balance transmits stable data only.
PRINT / Auto Print –Continuous Balance repeatedly sends data as fast as possible.
PRINT / Auto Print –On Stable Balance automatically outputs data upon stability.
PRINT / Auto Print –(xx) sec Balance sends data every (xx) seconds.
PRINT / Auto Print –Off Only sends data when PRINT is pressed.
COM / Baud, Parity, Handshake Set parameters to match printer or computer.
CONNECTION
The RS232 Interface Kit cable terminates with a 3 pin Sub-D female connector.
Active pins: Pin 1 = Ground, Pin 2 = RXD, Pin 3 = TXD
The Interface connector will connect directly to a computer, an Ohaus printer and many other
printers.

RS232 Interface EN-3
OPERATION
RS232 OUTPUT
With the Adapter installed the balance will operate in one of the following three ways:
Auto Print = off, Stable = on or off
Pressing PRINT will send the display data.
If Stable is set to On, the balance will wait for a stable reading before sending data.
Auto Print = not off, Stable = on or off
The balance will automatically send data based on the settings in the Menu.
If Stable is set to On, only stable values will be sent.
Data sent from the Interface is in standard ASCII format terminated with a [CRLF] (carriage return-
line feed). The output format is as follows:
[weight] 9 characters (right justified)
[space] 1 character
[unit] 5 characters max (left justified)
[space] 1 character
[stability indicator] 1 character “?” when unstable, blank when stable
[space] 1 character
[G/N] 1 character
Output example:
Weigh Mode Printout
Description
Comment
11.11 kg NET
Result line
If Printx Content Result is ON
12.34 kg G
Gross value
line
If Printx Content Gross is ON and a tare value is
entered
11.11 kg NET
Net value
line
If Printx Content Net is ON and a tare value is
entered
1.23 kg T
Tare value
line
If Printx Content Tare is ON and a tare value is
entered
MODE: WEIGH
Mode line
If Printx Content Application Mode is ON
<no line printed>
Information
line
If Printx Content Into is ON
RS232 INPUT
The balance will respond to various commands sent via the interface adapter. Terminate the
following commands with [CRLF].

EN-4 RS232 Interface
Commands
IP
Immediate Print of displayed weight (stable or unstable).
P
Print displayed weight (stable or unstable).
CP
Continuous Print.
SP
Print on Stability.
xS
0S: Turn off “Stable Only” menu item and allow unstable print. 1S: Turn on “Stable
Only” menu item and only print stable print.
xP
Interval Print x = Print Interval (1-3600 sec), 0P turns auto print OFF.
Z
Same as pressing Zero Key.
T
Same as pressing Tare Key.
xT
Download Tare value in grams (positive values only).
Sending 0T clears tare (if allowed).
PU
Print current unit: g, kg, lb, oz, lb:oz, t, c (custom).
xU
Set scale to unit x: 1=g, 2=kg, 3=lb, 4=oz, 5=lb:oz, 6=t.
xM
Set scale to mode x. M will scroll to next enabled mode.
PV
Version: print name, software revision and LFT ON (if LFT is set ON).
H x “text”
Enter Header line, where x = line number 1 to 5, “text” = header text up to 24
alphanumeric characters.
F x “text”
Enter Footer line, where x = line number 1 to 2, “text” = rear text up to 24
alphanumeric characters.
\EscR
Global reset to reset all menu settings to the original factory defaults
(Escape key + ‘R’ Key.
AUTO-PRINT OPERATION
Once Auto-Print is activated in the menu, the balance will send data as required. To temporarily stop
Auto-Printing, press the PRINT key. If there is data in the print buffer the printer will finish printing
this data. A second press will resume Auto-Printing.
ACCESSORIES
For a complete listing of OHAUS printers and other accessories, contact OHAUS Corporation or visit
www.OHAUS.com.
COMPLIANCE
Disposal
In conformance with the European Directive 2002/96 EC on Waste Electrical and
Electronic Equipment (WEEE) this device may not be disposed of in domestic waste.
This also applies to countries outside the EU, per their specific requirements.
Please dispose of this product in accordance with local regulations at the collecting
point specified for electrical and electronic equipment. If you have any questions,
please contact the responsible authority or the distributor from which you purchased
this device.
Should this device be passed on to other parties (for private or professional use), the
content of this regulation must also be related.
For disposal instructions in Europe, refer to www.ohaus.com/weee.
Thank you for your contribution to environmental protection.

Interfaz RS232 ES-1 E
INTRODUCCIÓ N
Este kit de la interfaz RS232 es para utilizar con los siguientes productos de
Ohaus: Ranger 3000, Ranger Count 3000 y Valor 7000.
CONTENIDO DEL KIT
Placa RS232 para el ordenador
Botó n de presió n
Tornillos (4)
Manual de instrucciones
INSTALACIÓ N DE LA INTERFAZ
Instale el mó dulo de la interfaz en el lado inferior de la balanza como se
muestra.
Nota: La apariencia de su modelo puede ser diferente.
1. Retire la tapa roja de opciones de la interfaz.
2. Instale el PBC de la interfaz. Empú jelo contra las patillas y asegú relo con los 4 tornillos.
Ranura para el cable
Tornillos
Patillas

ES-2 Interfaz RS232
AJUSTE
A) La interfaz OHAUS está prestablecida para comunicar utilizando las siguientes
configuraciones: 9600 baudios, 8 bits, sin paridad, sin protocolo de enlace. Determine
los pará metros necesarios para la impresora o el ordenador que se va a conectar. Si
necesita ayuda consulte la documentació n del ordenador o la impresora. Si no
coinciden los pará metros, será necesario cambiar los ajustes de la bá scula o los
ajustes del ordenador o la impresora.
B) Despué s de la instalació n de la interfaz, la bá scula reconocerá la interfaz RS232 y
añ adirá elementos importantes en el menú . Configure la bá scula con los pará metros
de RS232 y de impresió n deseados, consulte el manual de usuario de la bá scula para
obtener asistencia en el uso de los menú s.
PRINT2 COM2
Reset Reset
Stable Only Baud Rate
On, Off 600, 1200, 2400, 4800, 9600, 19200
A.Print Parity
off, On.Stbl, Int, cont, Acc7-even, 7-odd, 7-none, 8-none
Content Stop bit
Layout 1, 2
Data.Tr Handshake
End None, Xon-Xoff
End
DEFINICIONES DE AJUSTE
PRINT / Stable - On (IMPRIMIR / estable –On) La balanza solo transmite datos estables.
PRINT / Auto Print –Continuous (IMPRIMIR / Impresió n automá tica –Continuo) La balanza
envía datos repetidamente con la mayor rapidez posible.
PRINT / Auto Print –On Stable (IMPRIMIR / Impresió n automá tica –On estable) La balanza
envía automá ticamente datos si está estable.
PRINT / Auto Print –(xx) sec (IMPRIMIR / Impresió n automá tica –(xx) seg) La balanza
envía datos cada (xx) segundos.
PRINT / Auto Print –Off (IMPRIMIR / Impresió n automá tica –Off) Solo envía datos si se
pulsa IMPRIMIR.
COM / Baud, Parity, Handshake (COM / Baudio, paridad, protocolo de enlace) Ajusta
pará metros para coincidir con la impresora o el ordenador.
CONEXIÓ N
El cable del kit de la interfaz RS232 termina en un conector Sub-D hembra de 3 pines.
Pines activos: Pin 1 = Toma a tierra, Pin 2 = RXD, Pin 3 = TXD
El conector de la interfaz se conectará directamente a un ordenador, una impresora Ohaus
y a muchas otras impresoras.

Interfaz RS232 ES-3
FUNCIONAMIENTO
SALIDA RS232
Con el adaptador instalado, la balanza funcionará de una de las siguientes tres maneras:
Auto Print = off (Impresió n automá tica = off), Stable = on or off (estable = On u Off)
Al pulsar PRINT (IMPRIMIR) se enviará n los datos en pantalla.
Si Estable se ajusta en On, la balanza esperará una lectura estable antes de enviar
datos.
Auto Print = not off (Impresió n automá tica = no off), Stable = on or off (estable = On u
Off)
La balanza enviará automá ticamente los datos segú n la configuració n del menú .
Si Estable se ajusta en On, só lo se enviará n valores estables.
Los datos enviados desde la interfaz se encuentran en formato ASCII terminado con un
[CRLF] (salto de línea o retorno de carro). El formato de salida es el siguiente:
[weight] (Peso) 9 caracteres
[space] (espacio) 1 cará cter
[unit] (Unidad) 5 caracteres má x. (justificado a la izquierda)
[space] (espacio) 1 cará cter
[stability indicator] 1 cará cter “?” si es inestable, blanco si es estable
(indicador de estabilidad)
[space] (espacio) 1 cará cter
[CR] (Retorno de carro) 1 cará cter
[G/N] (Salto de línea) 1 cará cter
Ejemplos de salida:
Impresió n del modo de
pesaje
Descripció n
Comentario
11,11 kg NET
Línea de resultados
Si Printx Contenido Resultado está ACTIVADO
12,34 kg G
Línea de valor bruto
Si Printx Contenido Bruto está ACTIVADO y se
ha introducido el valor de la tara
11,11 kg NET
Línea de valor neto
Si Printx Contenido Neto está ACTIVADO y se
ha introducido el valor de la tara
1,23 kg T
Línea de valor de la
tara
Si Printx Contenido Tara está ACTIVADA y se ha
introducido el valor de la tara
MODE: WEIGH
Línea del modo
Si Printx Contenido Modo de la aplicació n está
ACTIVADO
<sin línea impresa>
Línea de informació n
Si Printx Contenido Informació n está ACTIVADA

ES-4 Interfaz RS232
ENTRADA RS232
La balanza responderá a varias instrucciones enviadas a travé s del adaptador de la
interfaz. Finalice los siguientes comandos con un [CRLF].
Comandos
IP
Impresió n inmediata del peso mostrado (estable o inestable).
P
Imprime el peso mostrado (estable o inestable).
CP
Impresió n continua.
SP
Impresió n en estabilidad.
xS
0S: Desactiva el elemento del menú "Estable solo" y permite imprimir en
inestabilidad. 1S: Activa el elemento del menú "Estable solo" e imprime só lo
impresiones estables.
xP
Impresió n a intervalos x = impresió n a intervalos (1-3600 seg) 0P DESACTIVA la
impresió n automá tica.
Z
Igual que pulsar la tecla de puesta a cero.
T
Igual que pulsar la tecla de tara
xT
Descarga el valor de la tara en gramos (só lo valores positivos).
El envío de 0T borra la tara (si se permite).
PU
Imprime la unidad actual: g, kg, lb, oz, lb:oz, t, c (personalizada).
xU
Ajusta la bá scula en la unidad x: 1=g, 2=kg, 3=lb, 4=oz, 5=lb:oz, 6=t.
xM
Ajusta la bá scula en el modo x: M se desplazará al modo activado siguiente.
PV
Versió n: imprime el nombre, la versió n del software y LFT ON (si LFT se ajusta en
ON).
H x “text”
Introduce la línea del encabezado, donde x= nú mero de línea del 1 al 5, "text" = texto
del encabezado de hasta 24 caracteres alfanumé ricos.
F x “text”
Introduce la línea del pie de pá gina, donde x= nú mero de línea del 1 al 2, "text" =
texto posterior de hasta 24 caracteres alfanumé ricos.
\EscR
Reestablecimiento global para reestablecer todas las configuraciones de menú a los
valores predeterminados de fá brica.
(Tecla Escape + tecla ‘R’.
FUNCIONAMIENTO DE LA IMPRESIÓ N AUTOMÁ TICA
Una vez que se activa la impresió n automá tica en el menú , la balanza envía datos segú n
sea necesario. Para detener la impresió n automá tica temporalmente, pulse la tecla
IMPRIMIR. Si hay datos en la cola de impresió n, la impresora dejará de imprimir estos
datos. Una segunda pulsació n reiniciará la impresió n automá tica.
ACCESORIOS
Para obtener una lista completa de impresoras OHAUS y otros accesorios, pó ngase en
contacto con OHAUS Corporation o visite www.OHAUS.com

Interfaz RS232 ES-5
Cumplimiento
Eliminación
En cumplimiento con la Directiva europea 2002/96/CE sobre residuos de
aparatos elé ctricos y electró nicos (WEEE), este dispositivo no se puede
eliminar como residuo domé stico. Tambié n se aplica en países fuera de
la UE, segú n sus requisitos específicos.
Elimine este producto segú n las normativas locales en el punto de
recolecció n especificado para equipos elé ctricos y electró nicos. Si tiene
alguna pregunta, pó ngase en contacto con la autoridad responsable o el
distribuidor del que adquirió este dispositivo.
En caso de que este dispositivo se entregara a un tercero (para uso
privado o profesional), se debe hacer referencia al contenido de esta
regulació n.
Las instrucciones de eliminació n para Europa está n disponibles a travé s
de Internet en europe.ohaus.com/europe/en/home/support/weee.aspx.
Gracias por su contribució n a la protecció n del medioambiente.

Interface RS232 FR -1
INTRODUCTION
Ce kit d’interface RS232 est destiné à être utilisé avec les produits Ohaus suivants :
Ranger 3000, Ranger Count 3000 et Valor 7000.
CONTENU DU KIT
Carte PC RS232
Bouton pression
Vis (4)
Manuel d’instructions
INSTALLATION DE L'INTERFACE
Installez le module d'interface sous la balance comme indiqué .
Remarque : L'apparence de votre modè le peut ê tre diffé rente.
1. Retirez la protection rouge des options d'interface.
2. Installez l'interface PCB. Poussez-la sur les broches et fixez-la avec les 4 vis.
Broches
Rainure pour câ ble
Vis

FR-2 Interface RS232
CONFIGURATION
A) L'interface OHAUS est pré ré glé e pour communiquer en utilisant les ré glages suivants : 9600
bauds, 8 bits, sans parité , sans é tablissement de liaison. Dé terminez les paramè tres RS232
né cessaires à l'imprimante ou à l'ordinateur à connecter. Reportez-vous à la documentation de
l'ordinateur ou de l'imprimante si vous avez besoin d'assistance. Si les paramè tres ne
correspondent pas, vous devrez modifier les ré glages de la balance ou ceux de l'ordinateur/de
l'imprimante.
B) Suite à l'installation de l'interface, la balance reconnaîtra l'interface RS232 et ajoutera les
é lé ments pertinents au menu. Configurez la balance sur les paramè tres retenus de l'imprimante
et RS232 ; reportez-vous au Manuel de l'utilisateur de la balance pour vous aider à utiliser les
menus.
PRINT2
Ré initialisation
Stable seulement
Marche, Arrê t
A. Imprimer
arrê t, On.Stbl, Int, cont, Acc
Contenu
Disposition
Data.Tr
Fin
COM2
Ré initialisation
Dé bit en bauds
600, 1200, 2400, 4800, 9 600, 19200
Parité
7 paire, 7 impaire, 7 aucune, 8
aucune
Bits d’arrêt
1, 2
É tablissement d'une liaison
Aucun, Xon-Xoff
Fin
DEFINITIONS DE LA CONFIGURATION
IMPRIMER/Stable –Marche La balance ne transmet que des donné es stables.
IMPRIMER/Impression automatique –Continue La balance envoie sans cesse des donné es
aussi rapidement que possible.
IMPRIMER/Impression automatique - Marche La balance envoie automatiquement les
donné es en fonction de la stabilité .
IMPRIMER/Impression automatique - (xx) s La balance envoie des donné es toutes les (xx)
secondes.
IMPRIMER/Impression automatique –Arrê t N'envoie des donné es que si PRINT est appuyé e.
COM/Baud, Parité , É tablissement de liaisonDé finissez les paramè tres correspondant à
l'imprimante ou à l'ordinateur.
CONNEXION
Le câ ble du kit d'interface RS232 se termine par un connecteur femelle 3 broches Sub-D.
Broches actives : Broche 1 = Masse, Broche 2 = RXD, Broche 3 = TXD
Le connecteur d'interface se connectera directement à un ordinateur, à une imprimante Ohaus et à
de nombreuses autres imprimantes.

Interface RS232 FR -3
FONCTIONNEMENT
SORTIE 232
Avec l'adaptateur installé , la balance fonctionnera selon l'une des trois maniè res suivantes :
Auto Print = arrê t, Stable = marche ou arrê t
En appuyant sur IMPRIMER, vous envoyez les donné es vers l'affichage.
Si Stable est dé fini sur Activé , la balance attendra une lecture stable avant d'envoyer des
donné es.
Auto Print = n'est pas à arrê t, Stable = marche ou arrê t
La balance enverra automatiquement des donné es basé es sur les ré glages du menu.
Si Stable est activé , seules les valeurs stables seront envoyé es.
Les donné es envoyé es depuis l'interface sont au format standard ASCII avec un [CRLF] (retour
chariot, retour à la ligne). Le format de sortie est le suivant :
[poids] 9 caractè res
[espace] 1 caractè re
[unité ] 5 caractè res maxi (justifié s à gauche)
[espace] 1 caractè re
[indicateur de stabilité ] 1 caractè re « ? » si instable, vide si stable
[espace] 1 caractè re
[CR] 1 caractè re
[G/N] 1 caractè re
Exemples de sortie :
Sortie imprimé e en mode Pesé e
Description
Commentaires
11,11 kg NET
Ligne de ré sultat
Si Printx ContenuRé sultats sur ON
12,34 kg G
Ligne de valeur
brute
Si Printx ContenuBrut sur ON et une valeur
de tare est introduite
11,11 kg NET
Ligne de valeur
nette
Si Printx ContenuNet sur ON et une valeur
de tare est introduite
1,23 kg T
Ligne de valeur de
la tare
Si Printx ContenuTare sur ON et une valeur
de tare est introduite
MODE : WEIGH
Ligne du mode
Si Printx ContenuMode Application sur ON
<aucune ligne imprimée>
Ligne d'informations
Si Printx ContenuInformations sur ON
ENTREE RS232
La balance ré pondra aux diverses commandes envoyé es par le biais de l'adaptateur d'interface.
Mettez fin aux commandes suivantes avec [CRLF].

FR -4 Interface RS232
Commandes
IP
Impression immé diate du poids affiché (stable ou instable).
P
Impression du poids affiché (stable ou instable).
CP
Impression continue.
SP
Impression si stable.
xS
0S : Mettez hors service l'é lé ment de menu « Stable seulement » et permettez une
impression hors stabilité . 1S : Mettez en service l'é lé ment de menu « Stable
seulement » et imprimez uniquement avec stabilité .
xP
Impression d'intervalle x = intervalle d'impression (1 à 3600 s), 0P met hors service
l'impression automatique.
Z
Similaire à l'appui sur la touche Zé ro.
T
Similaire à l'appui sur la touche Tare.
xT
Té lé chargement de la valeur de la tare (valeurs positives seulement).
L'envoi de 0T efface la tare (si autorisé ).
PU
Impression des unité s en cours : kg, g, lb, oz, lb:oz, t, c (personnalisé e)
xU
Ré glez la balance sur l'unité x : 1=g, 2=kg, 3=lb, 4=oz, 5=lb:oz, 6=t.
xM
Ré glez la balance sur le mode x. M permettra d'avancer jusqu'au prochain mode
activé .
PV
Version : impression du nom, de la version logicielle et de LFT MARCHE (si LFT est
dé finie sur MARCHE).
H x « texte
»
Saisissez la ligne de l’en-tê te, avec x = 1 à 5 (nombre de lignes) et « texte » = texte
de l'en-tê te jusqu'à 24 caractè res alphanumé riques.
Fx
« texte »
Entrez la ligne du pied de page., avec x = 1 à 2 (nombre de ligne) et « texte » = texte
arriè re jusqu'à 24 caractè res alphanumé riques
\EscR
Ré initialisation globale afin de ré initialiser tous les menus sur les valeurs par dé faut
d'usine.
(Touche É chappement + touche R).
FONCTIONNEMENT EN IMPRESSION AUTOMATIQUE
Une fois que l'impression automatique est activé e dans le menu, la balance enverra des donné es
selon le besoin. Pour interrompre temporairement l'impression automatique, appuyez sur la touche
PRINT. Si des donné es se trouvent dans le tampon d'impression, l'imprimante finira d'imprimer ces
donné es. En appuyant une deuxiè me fois sur ce bouton, l'impression automatique recommencera.

Interface RS232 FR -5
ACCESSOIRES
Pour une liste complè te des imprimantes OHAUS et autres accessoires, contactez OHAUS
Corporation ou visitez www.OHAUS.com
Conformité
Mise au rebut
Conformé ment à la directive europé enne 2002/96/CE sur les dé chets
d’équipements électriques et électroniques (WEEE), cet appareil peut ne pas
ê tre mis au rebut comme des ordures mé nagè res. Ceci est é galement valable
pour les pays en dehors de l’UE, selon leurs impératifs spécifiques.
Veuillez mettre au rebut ce produit conformé ment à la ré glementation locale au
point de collecte spé cifié pour les é quipements é lectriques et é lectroniques.
Pour de plus amples informations, contacter l’autorité responsable ou le
distributeur auprè s duquel vous avez acheté cet appareil.
Si cet appareil change de proprié taire (pour des raisons personnelles ou
professionnelles), cette consigne doit lui ê tre communiqué e.
Les instructions de mise au rebut en Europe sont disponibles en ligne sur
europe.ohaus.com/europe/en/home/support/weee.aspx.
Nous vous remercions de votre contribution à la protection de l’environnement.

RS232-Schnittstelle DE-1
EINLEITUNG
Das RS232-Schnittstellen-Kit wird fü r folgende Ohaus-Produkte verwendet: Ranger
3000, Ranger Count 3000 und Valor 7000.
KIT-INHALT
RS232-Platine
Drucktaste
Schrauben (4)
Bedienungsanleitung
INSTALLATION DER SCHNITTSTELLE
Installieren Sie das Schnittstellenmodul auf der Unterseite der Waage (siehe
Abbildung).
Hinweis: Ihr Modell kann anders aussehen.
1. Entfernen Sie die rote Abdeckung der Schnittstellenoptionen.
2. Installieren Sie die Schnittstellen-Platine. Drü cken Sie diese auf die Stifte und sichern Sie sie mit
den 4 Schrauben.
Stifte
Aussparung fü r Kabel
Schrauben
