Oki C3200n Parts list manual

1
Cómo hacer sus pedidos de suministros. . . . . . . . . . . . . . . . 2
Configuración de medios de impresión. . . . . . . . . . . . . . . . 3
Predeterminados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Peso de los medios de impresión. . . . . . . . . . . . . . . . . . . . . 4
Cómo cambiar los valores predeterminados . . . . . . . . . . . . . 5
El medio predeterminado en la Bandeja MU . . . . . . . . . . . . . 6
Especificaciones para medios . . . . . . . . . . . . . . . . . . . . . . . 9
Bandeja 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bandeja Multi-Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Medios de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Transparencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Etiquetas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Papel grueso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sobres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Oki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Informes incorporados . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Panel de contro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Botones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Luces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Solución de atascos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Atascos 370, 373 383 . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Atasco 371 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Atascos 372 y 380. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Atasco 381 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Atasco 382 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Atasco 390 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Atasco 391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Mensajes de error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Servicio y Soporte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Contenido
59370901

2
Cómo hacer pedidos
• Consulte el distribuidor donde
compró su impresora.
• Consulte un Distribuidor
autorizado o un Proveedor de
Servicios de Oki Data. (Para
averiguar cual es el distribuidor
más cercano, llame al
1-800-654-3282.)
•Solo en EE.UU., Puerto Rico,
Guam, Islas Vírgenes (EE.UU.):
Haga sus pedidos en la Internet
WWW.OKIPRINTINGSOLUTIONS
.COM/US .
•Solo EE.UU.: Llamada sin cargo
al 1-800-654-3282, y utilice su
tarjeta VISA
®
, MasterCard
®
o
AMEX
®
.
Número de los
repuestos
Tóners / Cilindros, Tipo C6
Otros consumibles
Instalación
Todos los consumibles de la
impresora incluyen instrucciones
para su reemplazo.
Color No. de pieza
Solamente los Cartuchos de toner
Negro 43034804
Cian 43034803
Magenta 43034802
Amarillo 43034801
Cilindros de imagen,
con el cartucho de tóner
Negro 42126661
Cian 42126660
Magenta 42126659
Amarillo 42126658
Consumible No. de pieza
Fusor, 120V
Fusor, 230V
42625501
42625502
Cinta de transporte 42158711
Cómo hacer sus pedidos de suministros

3
¿Por qué es
necesario cambiar la
configuración de los
medios de
impresión?
Los valores de impresión
equivocados pueden:
• producir una calidad de
impresión inferior
• producir escamas en los
impresos
•dañarlaimpresora
Configuración
predeterminada de
los medios de
impresión
Valor predeterminado
El ajuste predeterminado del peso
de los medios de impresión es
Medium (medio)
Cómo cambiar los valores
predeterminados
Para cambiar los valores
predeterminados de la impresora
para los medios de impresión, ver
páginas 6 y 7.
Cómo restaurar los valores
predeterminados
originales
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
Para devolver los valores
predeterminados originales al
menú de impresión:
1. Presione para entrar en
modo Menú.
2. Presione …
MENÚ MANTENIMIENTO
3. Presione .
RESTAURAR MENÚ
EJECUTAR
4. Presione .
La impresora es reiniciada y vuelve
a su estado en línea.
Configuración de
medios de impresión
para tareas de
impresión
individuales
Si va a imprimir en un medio
especial, puede cargar el medio
temporalmente en una bandeja y
cambiar la configuración del medio
de esa bandeja en el controlador
cuando lo imprima.
ENTER
ENTER
Configuración de medios de impresión
Predeterminados

4
Valores para la
configuración del
peso de los medios
de impresión
Nota : Para determinar si el peso
del papel es US Bond o
Índice, verifique el
equivalente métrico. Por ej.,
35 lb. US Bond = 132 g/m
2
35 lb. Índice = 64 g/m
2
Para mayor información,
vaya a WWW.PAPER-
PAPER.COM/WEIGHT.HTML .
Ajustes del peso del medio,
US Bond
Ajuste US Bond (métrico)
Light (Ligero) 16 a 19 lb.
(60 a 71 g/m
2
)
Medium (Medio) 20 a 27 lb.
(75 a 101 g/m
2
)
Heavy (Pesado) 28 a 32 lb.
(105 a 120 g/m
2
)
Ultra Heavy (Muy
pesado)
33 a 54 lb.
(124 a 203 g/m
2
)
Ajustes del peso del medio,
Índice
Ajuste Índice (métrico)
Light (Ligero) 33 a 40 lb.
(60 a 71 g/m
2
)
Medium (Medio) 42 a 56 lb.
(75 a 101 g/m
2
)
Heavy (Pesado) 58 a 67 lb.
(105 a 120 g/m
2
)
Ultra Heavy (Muy
pesado)
69 a 113 lb.
(124 a 203 g/m
2
)
Configuración de medios de impresión
Peso de los medios de impresión

5
Para cambiar la
configuración
predeterminada del
peso del medio de
las Bandeja 1
Nota : La configuración
predeterminada del peso
del medio en las Bandeja 1
es Medio.
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
1. Presione para entrar
en
el modo Menú.
2. Presione …
MENÚ PAPEL
3. Presione .
TAMAÑO BANDEJA1
CARTA
4. Presione …
PESO PAPEL BANDEJA1
MEDIO
5. Presione .
La segunda línea del panel
centellea.
6. Presione …
PESO PAPEL BANDEJA1
YYYY*
7. Presione , luego .
* YYYY = la selección deseada
del peso del medio (ver
page 4): Ligero, Medio, Pesado.
ENTER
ENTER
ENTER OLN INE
Configuración de medios de impresión
Cómo cambiar los valores predeterminados

6
Para fijar
transparencias como
el medio
predeterminado en
la Bandeja MU
Nota : El ajuste predeterminado
del tipo de medio de la
Bandeja MU es Normal.
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
1. Presione para entrar en
modo Menú.
2. Presione …
MENÚ PAPEL
3. Presione .
4. Presione …
TIPO PAPEL BANDEJA MU
NORMAL *
5. Presione .
La segunda línea del panel
centellea.
6. Presione …
TIPO PAPEL BANDEJA MU
TRANSPARENCIA
7. Presione .
Aparece un asterisco al lado de
su selección.
TIPO PAPEL BANDEJA MU
TRANSPARENCIA *
8. Presione .
Se fija el ajuste y la segunda
línea del panel deja de
centellear.
9. Presione .
ENTER
ENTER
ENTER
BACK
OLN INE
Configuración de medios de impresión
El medio predeterminado en la Bandeja MU

7
Para seleccionar
papel pesado,
etiquetas o sobres
como el medio
predeterminado en
la bandeja MU
Nota : Los ajustes
predeterminados de la
Bandeja MU son Carta para
el tamaño y Normal para el
tipo de medio.
Primero, cambie el tamaño
del medio
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
1. Presione para entrar en
modo Menú.
2. Presione …
MENÚ PAPEL
3. Presione .
TAMAÑO BANDEJA1
CARTA *
4. Presione …
TAMAÑO BANDEJA MU
CARTA *
5. Presione .
La segunda línea del panel
centellea.
6. Presione …
TAMAÑO BANDEJA MU
XXXX†
† XXXX representa su selección
del tamaño del medio (para
sobres, seleccione
COM-10
ENVELOPE
).
7. Presione , presione .
Se fija el ajuste y la segunda
línea del panel deja de
centellear.
8.
Sobres : Si desea seleccionar
sobres en la Bandeja MU: Solo
tiene que presionar
Papel pesado/etiquetas : Si
desea seleccionar papel pesado
o etiquetas en la Bandeja MU,
continúe.
ENTER
ENTER
ENTER BACK
OLN INE
Configuración de medios de impresión
El medio predeterminado en la Bandeja MU

8
Luego, configure el tipo de
medio (solo papel pesado
y etiquetas)
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
1. Presione .
TIPO PAPEL BANDEJA MU
NORMAL *
2. Presione .
La segunda línea del panel
centellea.
3. Presione …
TIPO PAPEL BANDEJA MU
YYYY†
† YYYY = ETIQUETAS o
CARTULINA .
4. Presione , presione
.
Se fija el ajuste y la segunda
línea del panel deja de
centellear.
5. Presione .
La impresora se coloca en línea
otra vez.
6. ¡Ya está listo!
ENTER
ENTER
BACK
OLN INE
Configuración de medios de impresión
El medio predeterminado en la Bandeja MU

9
1
2
3
4
5
Tipo de peso del medio:
16 a 32 lb. US Bond (60 a 120 g/m
2
)
Tipo de tamaño del
medio:
Carta, Legal-14, Legal-13,5, Legal-13, A4, A5, A6, B5,
Ejecutivo, Personalizado (min. 3,94'' x 5,83'' [100 x
148 mm], max. 8,5'' x 14'' [215,9 x 355,6 mm]). Los
tamaños que no son estándar deben ser definidos con el
controlador antes de imprimir.
Capacidad:
300 hojas de papel de 20 lb.
Especificaciones para medios
Bandeja 1

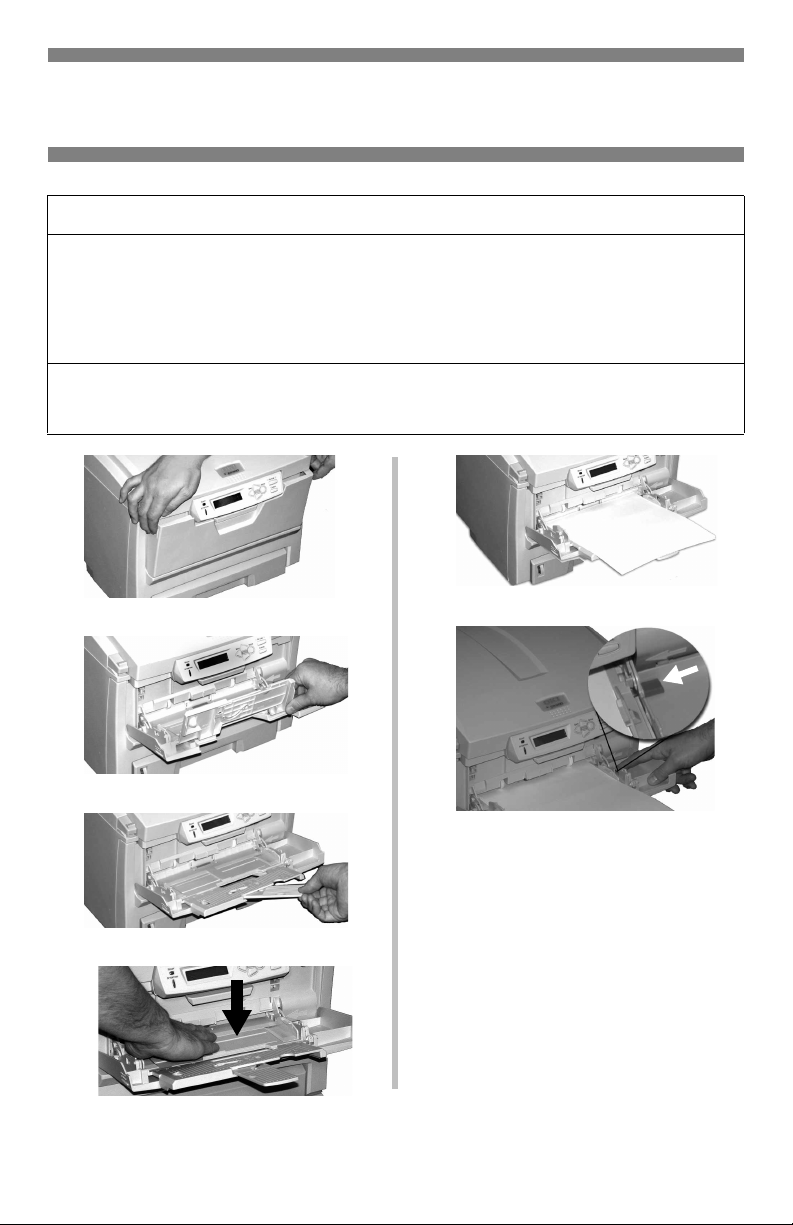

10
1
2
3
4
5
6
Papel membrete:
• Impresión por uno lado: cargar
cara arriba, introduciendo la
parte superior del papel en la
impresora.
• Impresión por ambos lados:
cargar cara abajo introduciendo
la parte inferior del papel en la
impresora.
Peso:
220 a 54 lb. US Bond (42 a 113 lb. Index, 75 a 203 g/m
2
métricos)
Tamaño:
Min. 3,94" x 5,83" [100 a 148 mm], max. 8.5" x 14" [216 x 356 mm]
(Los tamaños que no son estándar deben ser definidos con el
controlador antes de imprimir: vea la Guía del Usuario en línea [CD de
Publicaciones].)
Pancartas: 8,25 a 8,5'' [210 a 216 mm] de ancho y hasta 47,25'' [1,2m]
de largo. Se debe alimentar una hoja a la vez.
Capacidad:
100 hojas de papel de 20 lb., 50 transparencias, 10 sobres
Etiquetas: alto de la pila de alimentación máx. = alrededor de
3/8 pulg. (1 cm).
Especificaciones para medios
Bandeja Multi-Uso

11
Etiqueta de Resma de Papel:
Peso del medio, US Bond (ver page 4) [a veces se indica como
substancia]
Peso del medio, métrico: Verifique este renglón para confirmar US Bond
vs. Índice.
Especificaciones
¡Precaución!
La tinta del papel membrete preimpreso debe ser capaz de resistir 446°F
(230°C) por 0,2 segundos y una presión mecánica de 25 psi (1,8 kg/
cm
2
).
¡Importante!
Si el papel se ondea cuando imprime un archivo en modo dúplex, utilice papel US
Bond de 28 lb.
Tamaños Bandeja de
entrada
Bandeja
de salida Peso del medio Medio recomendado
1
1. Las indicaciones del peso en esta columna se refieren a US Bond.
•Carta
•Ejecutivo
•Legal-14
•Legal-13,5
•Legal-13
• A4, A5, A6
•B5
•Personalizad
o
2
2. Mínimo = 3,94" x 5,83"; máximo = 8,5" x 14".
Solo Bandeja MU: pancartas, una hoja a la vez, 8,25 a 8,5” de ancho y hasta
47,25” de largo.
Los tamaños personalizados deben ser definidos con el controlador de la impre-
sora.
Bandeja 1 Superior
Posterior
•Ligero
•Medio
•Pesado
• Oki 52206101 Bright
White Proofing Paper,
32 lb. (see page 16)
• Hammermill Laser Printer
Radiant White,
24 lb.
• Xerox 4024, 20 lb.
Bandeja MU Solo
posterior
•Medio
•Pesado
Medios de impresión
Papel

12
Especificaciones
¡Precaución!
Las transparencias deben ser capaces de resistir 446°F (230°C) por 0,2
segundos y una presión mecánica de 25 psi (1,8 kg/cm
2
).
¡Importante!
Utilice solo los tipos de transparencias recomendadas.
Cómo imprimir
transparencias
Para tareas de impresión
individuales sobre
transparencias
Cambie los siguientes ajustes en el
controlador de la impresora cuando
vaya a imprimir:
• Origen = Bandeja MU
• Tamaño del medio = Carta o A4
• Tipo de medio = Transparencia
Cómo configurar
transparencias como
el medio de
impresión
predeterminado
Si generalmente va a cargar
transparencias en la Bandeja MU,
configure el menú de la impresora
como sigue (ver page 6):
• Tamaño papel bandeja MU =
Carta (predet.) o A4
• Tipo papel bandeja MU =
Transparencia
Tamaños
utilizables
Bandeja
de Entrada
Bandeja
de Salida Tipo de medio Peso del
medio Recomendado
•Carta
•A4
Solo
Bandeja MU
Solo
posterior
Transparencia Se
ignora.
• OKI 52205701
(see page 16)
• 3M CG3720
Medios de impresión
Transparencias

13
Especificaciones
Coloque las etiquetas en la Bandeja Multi-Uso:
• cara arriba
• con el borde superior en dirección de la impresora.
¡Precaución!
Las etiquetas deben ser capaces de resistir 446°F (230°C) por 0,2
segundos y una presión mecánica de 25 psi (1,8 kg/cm
2
).
Cómo imprimir
etiquetas
Para tareas de impresión
individuales sobre
etiquetas
Cambie las siguientes
configuraciones en el controlador
de la impresora cuando vaya a
imprimir:
• Origen = Bandeja MU
• Tamaño del medio = Carta o A4
• Tipo de medio = Etiquetas
Cómo configurar
etiquetas como el
medio de impresión
predeterminado
Si generalmente va a cargar
etiquetas en la Bandeja MU,
configure el menú de la impresora
como sigue (ver page 7):
• Tamaño papel Bandeja MU =
Carta o A4
•TipopapelBandejaMU=
Etiquetas
Tamaños
utilizables
Band. de
entrada
Band. de
salida
Medio
(Tipo)
Medio
(Peso) Recomendado
•Carta
•A4
Bandeja MU Solo
posterior
Etiquetas • Medio
•Pesado
•Muy
pesado
• Avery 5161 White
Laser Label, Letter
size (etiquetas láser
blancas, tamaño
carta)
• Avery 7162, 7664,
7666 White Laser
Label, A4 size
(etiquetas láser
blancas, tamaño A4)
Medios de impresión
Etiquetas

14
Etiqueta de una
resma de papel:
Peso del medio, Índice (ver
page 4).
Peso del medio, métrico: Veri-
fique este renglón para confirmar
US Bond vs. Índice (ver page 4)
¡Precaución!
Para evitar daños a la impresora,
siempre hay que cambiar la
configuración de la misma para
imprimir sobre medios gruesos.
Especificaciones
Tamaños
•Carta,Ejecutivo
• Legal 14, 13,5 y 13
•A4,A5,A6,B5
• Personalizados (deben ser
definidos con el controlador de la
impresora).
Bandeja de entrada
•Bandeja1
•BandejaMU
Bandeja de salida
• Solo posterior
Tipo de medio
• Cartulina
Peso del medio
•Bandeja1:Pesado
• Bandeja MU: Pesado y Muy
pesado
Recomendado
• Oki Premium Card Stock
[cartulina] (ver page 16)
Impresión en papel
grueso
Cómo imprimir trabajos
individuales en papel
grueso
Cambie los siguientes ajustes en el
controlador de la impresora cuando
vaya a imprimir:
• Origen = Bandeja 1 (
17 lb. a 32
lb.
US Bond) o Bandeja MU ( 20
lb. a 54 lb.
US Bond)
• Tamaño = ver tamaños a la izq.
• Tipo = Pesado o Muy pesado
(ver page 4).
Cómo configurar
papel grueso como
el medio de impre-
sión predeterminado
Configure el menú de la impresora
(ver page page 7):
• Tamaño papel (Bandeja 1 o
Bandeja MU = ver tamaños a la
izq.
• Tipo de medio:
– Bandeja 1 = Pesado
– Bandeja MU = Pesado o Muy
pesado
Medio de impresión
Papel grueso

15
Especificaciones
¡Precaución!
Los sobres deben ser capaces de
resistir 446°F (230°C) por
0,2 segundos y una presión
mecánica de 25 psi (1,8 kg/cm
2
).
¡Importante!
Para el mejor resultado, utilice los
sobres recomendados.
No utilice sobres con ganchos
metálicos, cierres, ventanas o
solapas en forma de V:
Cómo imprimir
sobres
Para imprimir tareas
individuales de impresión
de sobres
Haga los siguientes cambios en el
controlador de la impresora
cuando imprima:
• Origen = Bandeja MU
• Tamaño = COM-10
Cómo configurar
sobres como el
medio de impresión
predeterminado en
la Bandeja MU
Cambie la configuración de la
impresora a (ver page 7):
• Tamaño = COM-10 ENVELOPE
No!
Tamaño
Bandeja
de
entrada
Bandeja de
salida
Tipo de
medio
Peso del
medio Recomendado
COM-10 Solo
Bandeja
MU
Solo posterior Cualquier
config.
Cualquier
config.
OKI 52206301
OKI 52206302
(ver page 16)
Medio de impresión
Sobres

16
Oki
®
Synflex™
 Impermeable, Indesgarrable
 Blanco, 8½'' x 11'' (216x279 mm )
Papel para galeradas
blanco brillante Oki
 Blanco, 32-lb.
 8½'' x 11'' (216 x 279 mm)
Oki Premium
Envelopes (sobres)
 COM-10 (#10), tejido blanco
 Revestimiento de seguridad,
Sello Redi-Strip
Oki Premium Color
Transparencies
(transparencias)
 Tamaño 8½'' x 11'' (216x279 mm )
Papel para pancartas
Oki
 70 lb. Index (128 g/m
2
)
 Size 8½'' x 35.4'' (216 x 899
mm)
Oki Premium Card
Stock (cartulina)
 Calidad libre de ácidos, para
archivar
 Blanco, 8½'' x 11'' (216 x 279
mm)
* Para mejores resultado:
Pedido # Oki Cantidad
52205901 100/
caja
Pedido # Oki Cantidad
52206101 500/
caja
Pedido # Oki Cantidad
52206301 100/
caja
52206302 500/
caja
Pedido # Oki Cantidad
52205701 50/
caja
Pedido # Oki Cantidad
52206002 100/
caja
Pedido #
Oki Weight Cantidad
52205601 60 lb.
Cubierta 250/
caja
52205602 90 lb. Índice 250/
caja
52205603 110 lb. Índice 250/
caja
Temperatura Humedad
65 a 77°F (18 a 25°C) 40 a 65%HR
Para comprar medios Oki,
póngase en contacto con su
distribuidor Oki o visítenos en
WWW.OKIPRINTINGSOLUTIONS/
US.COM .
Medios de impresión
Oki

17
Impresión del
MenuMap
(Estructura de las
configuraciones
actuales del menú)
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
Para imprimir la configuración
actual del menú:
1. Presione …
MENÚ INFORMATIVO
2. Presione …
IMPRIMIR MENU MAP
EJECUTAR
3. Presione .
MenuMap se imprime y la
impresora se coloca en línea.
Imprimir página
demo
1. Presione …
MENÚ INFORMATIVO
2. Presione …
IMPRIMIR MENU MAP
EJECUTAR
3. Presione …
DEMO1
EJECUTAR
4. Presione .
La página demo se imprime y la
impresora se coloca en línea.
ENTER
ENTER
ENTER
ENTER
Funciones
Informes incorporados

18
Esta característica determina el
tiempo que le toma a la impresora
pasar al modo en espera. Esto
ahorra energía, pero la impresora
necesita calentarse cuando recibe
una tarea de impresión o cuando
hay que hacer cambios al menú.
Cómo configurar el
intervalo de ahorro
de energía
Nota : … = presionar el botón varias
veces hasta que aparezca el
mensaje indicado.
1. Presione …
MENÚ DE CONFIGURACIÓN
2. Presione …
TIEMPO MODO AHORRO
60 MIN *
3. Presione …
La segunda línea del panel
centellea.
4. Presione …
TIEMPO MODO AHORRO
XX†MIN
† XX = 5, 15, 30, 60 (predet.), o
240 minutos.
5. Presione
, presione .
Se fija el ajuste y la segunda
línea del panel deja de
centellear.
6. Presione .
Para habilitar/
deshabilitar el
ahorro de energía
1. Presione para entrar en
modo Menú.
2. Presione …
MENÚ DE MANTENIMIENTO
3. Presione .
ENTER
ENTER
ENTER BACK
OLN INE
ENTER
Funciones
Ahorro de energía

19
4. Presione …
MODO AHORRO
HABILITAR†
5. Presione .
MODO AHORRO
DESHABILITAR†
† Presione + para alternar entre
habilitar y deshabilitar.
6. Presione
, presione .
Se fija el ajuste y la segunda
línea del panel deja de
centellear.
7. Presione .
ENTER BACK
OLN INE
Funciones
Ahorro de energía
