Omnitronic TM-200A User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER'S MANUAL
TM-200A
Pocket Transmitter Set
VHF 202.950 MHz

00029366.DOC, Version 1.1
2/12
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 3
3. BESTIMMUNGSGEMÄßE VERWENDUNG................................................................................................. 4
4. GERÄTEBESCHREIBUNG........................................................................................................................... 5
5. INBETRIEBNAHME ...................................................................................................................................... 6
6. BEDIENUNG ................................................................................................................................................. 7
7. REINIGUNG UND WARTUNG...................................................................................................................... 7
8. TECHNISCHE DATEN .................................................................................................................................. 7
1. INTRODUCTION ........................................................................................................................................... 8
2. SAFETY INSTRUCTIONS ............................................................................................................................ 8
3. OPERATING DETERMINATIONS................................................................................................................ 9
4. DESCRIPTION ............................................................................................................................................ 10
5. SETTING INTO OPERATION ..................................................................................................................... 10
6. OPERATION ............................................................................................................................................... 12
7. CLEANING AND MAINTENANCE ............................................................................................................. 12
8. TECHNICAL SPECIFICATIONS................................................................................................................. 13
Diese Bedienungsanleitung gilt für die Artikelnummer: 13075002
This user manual is valid for the article number: 13075002
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00029366.DOC, Version 1.1
3/12
BEDIENUNGSANLEITUNG
TM-200A
Taschensender-Set
Gerät vor Tropf- oder Spritzwasser schützen!
Nur vom Hersteller empfohlene Batterien verwenden!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für das OMNITRONIC TM-200A Taschensender-Set entschieden
haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem
Kauf haben werden.
Nehmen Sie die Geräte aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten. Schäden, die
durch manuelle Veränderungen an diesen Geräten verursacht werden, fallen nicht unter den
Garantieanspruch. Werden die Geräte zweckentfremdet oder falsch angeschlossen, kann dies zu Schäden
am Produkt führen und der Garantieanspruch erlischt.

00029366.DOC, Version 1.1
4/12
Schützen Sie die Geräte vor Feuchtigkeit und Hitze. Die Umgebungstemperatur muss zwischen -5° C und
+45° C liegen. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht
überschreiten.
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf den Geräten oder in deren Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, lassen Sie das Gerät von einem
qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch
Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder
irgendwelche Lösungsmittel zur Reinigung verwenden! Empfänger und Ladestation bei Nichtbenutzung und
vor jeder Reinigung vom Netz trennen.
Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll die Mikrofone entsorgt werden,
müssen zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im
Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen. Achten Sie beim Einlegen der
Batterien auf die richtige Polung. Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass
diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Achten Sie darauf, dass
die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es
besteht Explosionsgefahr.
3. BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Set handelt es sich um ein Taschensender, ein Kopfbügelmikrofon und ein Lavaliermikrofon für
qualitativ hochwertige Gesangs- und Sprachabnahme. Der Taschensender darf nur über 1,5 V Mignon-
Batterien betrieben werden und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Das Set bildet mit dem OMNITRONIC W.A.M.S.-04A Drahtlos-PA-System ein drahtloses Audio-
Übertragungssystem. Das System wird mit einer festen Sendefrequenz VHF 202,950 MHz betrieben.
Entfernen Sie niemals den Serienbarcode, da ansonsten der Garantieanspruch erlischt.
3.1 Zulassung
Diese Drahtlos-Mikrofonanlage wurde gemäß den europäischen Standards EN 300422-2, EN 301489-09
und EN 60065 geprüft. Dieses Produkt entspricht somit der R&TTE-Richtlinie der Europäischen Union und
benötigt deshalb keine Einzel-EG-Baumusterprüfung jedes Mitgliedslandes. Die Prüfstelle ist 0681 .
Diese Funkanlage entspricht der Geräteklasse 2 und benötigt eine Einzelfrequenzzuteilung für den Betrieb in
der Bundesrepublik Deutschland. Die Formulare für die Frequenzzuteilung finden Sie Im Internet auf der
Website der Bundesnetzagentur: www.bundesnetzagentur.de.
Auch für den Betrieb in einem anderen Land kann es notwendig sein, eine Zulassung bei den nationalen
Behörden zu beantragen. Die entsprechende Behörde finden Sie über Links unter der Internetadresse:
http://ec.europa.eu/enterprise/rtte/weblinks.htm.

00029366.DOC, Version 1.1
5/12
4. GERÄTEBESCHREIBUNG
4.1 Features
Taschensenderset für W.A.M.S.-04A
•Set enthält Taschensender, Kopfbügel- und Lavalier-Mikrofon
•Taschensender passend für W.A.M.S.-04A System
•Betrieb mit VHF-Festfrequnez 202,950 MHz
•An/Aus Betriebswahlschalter
•LED-Anzeige der Batteriekapazität
•Empfindlichkeit stufenlos regelbar
•Sendeleistung 10 mW
•Stromversorgung über 2 x 1,5 V Mignon-Batterien (Typ AA) (nicht im Lieferumfang)
•Anschluss über 3-polige Mini-XLR-Buchse
•Anmelde- und gebührenpflichtig
4.2 Bedienelemente und Anschlüsse
OMIC
Mini-XLR-Anschluss für das Kopfbügelmikrofon oder das
Lavaliermikrofon.
OAn/Aus-Schalter
Stellen Sie den Schalter auf ON, um den Sender
einzuschalten und auf OFF, um Ihn auszuschalten.
OBetriebsanzeige POWER
Leuchtet bei geladener Batterie.
OBatteriefach
Entfernen Sie die Abdeckung um die Batterien
einzulegen.
OGAIN-Einstellung
Zum Anpassen der Eingangsempfindlichkeit.

00029366.DOC, Version 1.1
6/12
5. INBETRIEBNAHME
5.1 Batterien in den Taschensender einsetzen
OEntfernen Sie die Batteriefachabdeckung an der Rückseite des Taschensenders.
ACHTUNG!
Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien.
Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.
Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.
OLegen Sie zwei 1,5 V Mignon-Batterien ein und achten Sie auf die richtige Polung. Wir empfehlen die
Verwendung von NiMH-Akkus.
OBringen Sie die Batteriefachabdeckung wieder an.
ENTSORGUNGSHINWEIS
Alte und verbrauchte Batterien bzw. defekte Akkus bitte fachgerecht entsorgen.
Diese gehören nicht in den Hausmüll!
Bitte bei einer Sammelstelle in Ihrer Nähe abgeben.
OWird der Taschensender längere Zeit (ca. 1-2 Wochen) nicht benutzt, nehmen Sie bitte die Batterien
heraus, um das Gerät vor einem eventuellen Auslaufen der Batterien zu schützen.
Bitte beachten Sie auch das Kapitel Sicherheitshinweise.

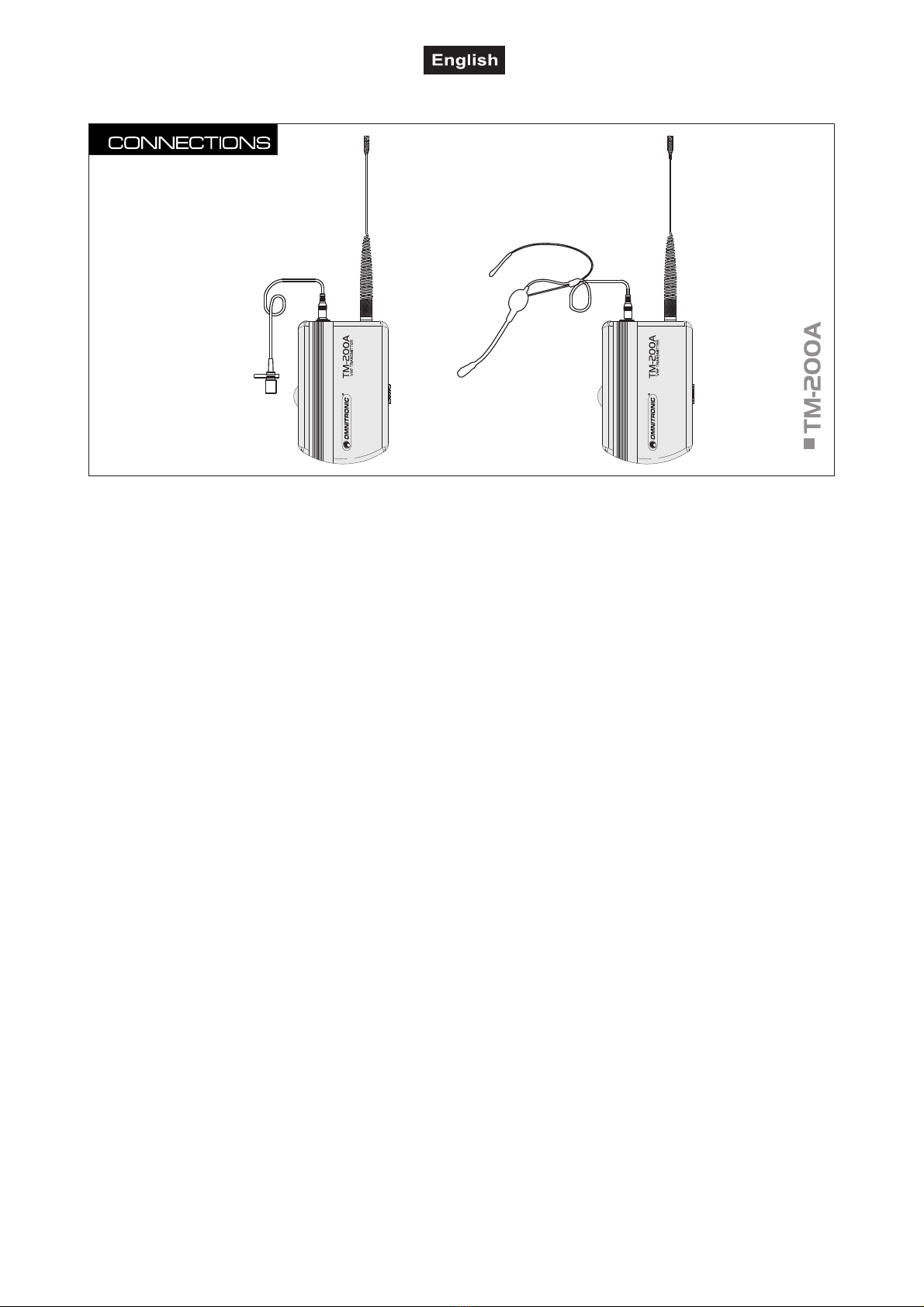

5.2 Anschlüsse
OBefestigen Sie die Antenne am Taschensender.
OStecken Sie die Mikrofonleitung des Kopfbügelmikrofons oder des LavalierMikrofons in die Mikrofon-
Anschlussbuchse.

00029366.DOC, Version 1.1
7/12
6. BEDIENUNG
6.1 Einschalten
OÜber den Betriebswahlschalter (ON/OFF) lässt sich das Gerät einschalten. Die Betriebsanzeige leuchtet
kurz auf, wenn die Batterien geladen sind.
OBei schwächer werdenden Batterien leuchtet die Betriebsanzeige permanent. In diesem Fall müssen die
Batterien ausgetauscht werden (s.o.). Leuchtet die LED beim Einschalten gar nicht auf, sind entweder keine
Batterien eingelegt oder die Polung ist verkehrt.
OSchalten Sie Ihr OMNITRONIC W.A.M.S.-04A Drahtlos-PA-System ein.
OSprechen Sie in das Mikrofon. Durch Verändern der Empfindlichkeit über den GAIN-Regler lässt sich der
Lautstärkepegel anpassen.
OBefestigen Sie den Taschensender über die Gürtelspange am Gürtel oder Hosen-/Rockbund.
6.2 Ausschalten
OÜber den Betriebswahlschalter (ON/OFF) lässt sich das Gerät nach dem Betrieb ausschalten. Schieben
Sie den Schalter auf OFF.
7. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Batterien keine zu wartenden Teile. Wartungs- und
Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Um die Batterien
auszutauschen, beachten Sie bitte die Hinweise unter Kapitel 5.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch
weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
8. TECHNISCHE DATEN
Modulation: FM
Trägerfrequenz: VHF 202,950 MHz
Reichweite: 25 m (bei Sichtkontakt)
RF-Ausgangsleistung: 10 mW
Audio-Bandbreite: 80 - 8.000 Hz
Frequenzstabilität: ± 0,005 %
Spannungsversorgung: 2 x 1,5 V Mignon-Batterien (Typ AA)
Stromverbrauch: 20 mA
Lebensdauer der Batterien: ca. 4 Stunden
Audio-Eingang: 3-polige Mini-XLR-Buchse
Maße (LxBxH): 98 x 68 x 23 mm
Gewicht: 120 g
Zubehör:
OMNITRONIC W.A.M.S-04A Drahtl.-PA-System Best.-Nr. 13106981
Gürtel für Taschenempfänger/Sender Best.-Nr. 13063010
Akku-Batterie 9V-Block 8,4V 200mAh Best.-Nr. 13108010
GP Powerbank UNIVERSAL Ladegerät Best.-Nr. 13108064
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
24.02.2009 ©

00029366.DOC, Version 1.1
8/12
OPERATING INSTRUCTIONS
TM-200A
Pocket Transmitter Set
CAUTION!
Keep this device away from rain and moisture!
Only use batteries recommended by the manufacturer!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen the OMNITRONIC TM-200A pocket transmitter set. If you follow the
instructions given in this manual, we can assure you that you will enjoy this device for many years.
Unpack the devices.
Please make sure that there are no obvious transport damages. Should you notice any damage, do not take
the device into operation and immediately consult your local dealer.
2. SAFETY INSTRUCTIONS
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Maintenance and service operations are only to be carried out by authorized dealers. Damage, caused by
manual modifications on this device is not subject to warranty. If the device is used for other purposes than
originally intended or if it is not correctly connected, the product may suffer damages and the guarantee
becomes void.
Protect the devices against humidity and heat. The ambient temperature must always be between -5° C and
+45° C. The relative humidity must not exceed 50 % with an ambient temperature of 45° C.

00029366.DOC, Version 1.1
9/12
Never put any liquids on the devices or close to it. Should any liquid enter a device nevertheless have it
checked by a qualified service technician before you operate it again. Any damages caused by liquids having
entered the devices are not subject to warranty!
For cleaning, only use a soft lint-free and moistened cloth. Make sure not to allow any water to enter and
never use any solvent cleansers. Always disconnect receiver and charging station from the mains, when the
units are not in use or before cleaning them.
Batteries are hazardous waste which need to be disposed of appropriately. If the device is to be disposed,
the batteries have to be removed first. Make sure that the poles are correct when inserting the battery. Never
let batteries lying around openly as there is the danger that these can be swallowed by children or domestic
animals. Immediately consult a doctor when batteries are swallowed! Leaking or damaged batteries can
cause irritations when getting into contact with the skin. In this case use appropriate protective gloves. Make
sure that the batteries cannot be short-circuited, thrown into the fire and be charged. There is a danger of
explosion. Never spill any liquids on the device. Should any liquid enter the device nevertheless, remove the
batteries immediately. Please let the device be checked by a qualified service technician before you operate
it again. Any damages caused by liquids having entered the device are not subject to warranty!
3. OPERATING DETERMINATIONS
This set consists of a multifrequency pocket transmitter, a headset and a lavalier microphone for high-quality
vocal and voice pickup. The transmitter is only allowed to be operated with two 1.5 V mignon batteries and
was designed for indoor use only.
Together with the OMNITRONIC W.A.M.S.-04A wireless PA system, the transmitter makes up a
wireless audio transmission system. The system operates with the fixed transmission frequency VHF
202.950 MHz.
Never remove the serial barcode as this would void the guarantee.
3.1 Approval
This wireless microphone system was tested in accordance with the European standards EN 300422-2, EN
301489-09 and EN 60065. Consequently, this product adheres to the R&TTE directive of the European
Union and does not need an individual EC type examination of every member state. The approval number is
0681 .
In some countries, the operation of this wireless system needs to be approved by the national telecoms
regulatory authority. Please refer to your authority via links from the following Internet address:
http://ec.europa.eu/enterprise/rtte/weblinks.htm.
In Germany, it is necessary to apply for a frequency assignment at the corresponding branch of the Federal
Network Agency (BNetzA). The forms for the frequency assignment can be found on the website of the
Federal Network Agency: www.bundesnetzagentur.de.

00029366.DOC, Version 1.1
10/12
4. DESCRIPTION
4.1 Features
Transmitter set for W.A.M.S-04A
•Set includes transmitter, headset and lavalier microphone
•Transmitter suitable for W.A.M.S.-04A system
•Operation with fixed VHF frequency 202.950 MHz
•On/off operation selector
•LED indicator for battery capacity
•Adjustable sensitivity
•Transmitting power 10 mW
•Connection via mini XLR socket
•Power supply via two 1.5 V mignon batteries (type AA) (not supplied)
•Licence required
4.2 Operating elements and connections
5. SETTING INTO OPERATION
5.1 Inserting batteries into the transmitter
ORemove the compartment cover at the rear of the transmitter.
CAUTION!
Danger of explosion when battery is replaced improperly.
Only replace by the same type or similar types recommended by the manufacturer.
Remove empty battery in accordance with the instructions of the manufacturer.
OMIC
Mini XLR socket for connecting the supplied headset
lavalier microphone.
OPOWER On/Off
Set this switch to ON, to turn on the transmitter. Set it to
OFF, to turn the transmitter off.
OPOWER Indicator
Lights up with fully charged batteries.
OBattery Compartment
Remove the cover to insert 9 V battery.
OGAIN
To adjust the input sensitivity.

00029366.DOC, Version 1.1
11/12
OInsert two 1.5 V mignon batteries (type AA) and make sure that the poles are correct. We recommend
rechargeable NiMH batteries.
OReplace the compartment cover.
BATTERY DISPOSAL NOTICE
Please dispose of discharged batteries properly.
Batteries are hazardous waste and should not be disposed of with regular domestic waste!
Please take discharged batteries to a collection center near you.
OIf the transmitter is not used for a longer period (approx. 1-2 weeks), please remove the batteries to
prevent damage in case of battery leakage.
Please also refer to the explanations in chapter Safety Instructions.

00029366.DOC, Version 1.1
12/12
5.2 Connections
OAttach the antenna to the transmitter.
OPlug the microphone cable of the headset or the lavalier microphone into the MIC jack.
6. OPERATION
6.1 Switching on
OSet the POWER switch to ON to turn on the transmitter. When switching the device on, the power LED
shortly lights up. In this case, the power supply is sufficient.
OWhen the batteries are getting weaker, the POWER indicator is permanently lit. In this case, the batteries
have to be replaced. If the indicator does not light up when switching on, there is either no battery inserted or
the poles are wrong.
OSwitch on your OMNITRONIC W.A.M.S.-04A wireless PA system.
OSpeak into the microphone. The volume level can be adjusted via the GAIN control.
OAttach the pocket transmitter via the belt clip to your belt or waistband.
6.2 Switching off
OSet the POWER switch to OFF to turn off the transmitter.
7. CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the battery. Maintenance and service operations
are only to be carried out by authorized dealers.
In order to replace the batteries please refer to chapter 5. Should you need any spare parts, please use
genuine parts. Should you have further questions, please contact your dealer.

00029366.DOC, Version 1.1
13/12
8. TECHNICAL SPECIFICATIONS
Modulation: FM
Carrier frequency: VHF 202.950 MHz
RF power output: 10 mW
AF response: 80 - 8,000 Hz
Coverage: 25 m (with line-of-sight)
Frequency response: 50 Hz - 18 kHz (± 3 dB)
Frequency stability: ± 0,005 %
Power supply: 2 x 1.5 V mignon batteries (type AA)
Power consumption: 20 mA
Battery life: approx. 4 hours
Audio input: Mini XLR socket
Dimensions (LxWxH): 98 x 68 x 23 mm
Weight: 120 g
Accessory:
OMNITRONIC W.A.M.S-04A Wireless PA system No. 13106981
Belt for pocket receivers/transmitters No. 13063010
Rechargable battery 9V block 8.4V 200mAh No. 13108010
GP Powerbank UNIVERSAL Charger No. 13108064
Please note: Every information is subject to change without prior notice. 24.02.2009 ©
