Omron M6 Comfort User manual

HEM-7211-ARU_A_M03_091113.pdf
I J K
L
A
E
FB
C
D
G
H
M
N
O
P
Q
R
T
U
V
W
X
Y
Z
S
Thank you for purchasing the OMRON M6 Automatic Blood Pressure Monitor.
The OMRON M6 is a compact, fully automatic blood pressure monitor,
operating on the oscillometric principle. It measures your blood pressure and
pulse rate simply and quickly. For comfortable controlled inflation without the
need of pressure pre-setting or re-inflation the device uses its advanced
“IntelliSense” technology.
Please read this instruction manual thoroughly before using the unit.
Please keep for future reference.
For specific information about your own blood pressure, CONSULT YOUR
DOCTOR.
Consult your doctor prior to using in pregnancy or if diagnosed with arrhythmia
or arteriosclerosis.
Please read this section carefully before using the unit.
Warning:
• Indicates a potentially hazardous situation which, if not avoided, could result
in death or serious injury.
(General Usage)
• Always consult your doctor. Self-diagnosis of measurement results and
self-treatment are dangerous.
• People with severe blood flow problems, or blood disorders, should consult a
doctor before using the unit, as cuff inflation can cause internal bleeding.
(AC Adapter Usage)
•
Never plug in or unplug the power cord from the electric outlet with wet hands.
(Battery Usage)
• If battery fluid should get in your eyes, immediately rinse with plenty of clean
water. Consult a doctor immediately.
Caution:
•
Indicates a potentially hazardous situation which, if not avoided, may result in minor or
moderate injury to the user or patient or damage to the equipment or other property.
(General Usage)
•
Do not leave the unit unattended with infants or persons who cannot express their consent.
• Do not use the unit for any purpose other than measuring blood pressure.
• Use only the approved arm cuff for this unit. Use of other arm cuffs may result
in incorrect measurement results.
• Make sure that the air tube is not wrapped around other parts of your body
when taking measurements at night. This could result in injury when the air
pressure in the air tube is increased.
• Do not leave the cuff wrapped on the arm if taking measurements during the
night. This could result in injury.
• Do not use a mobile phone or other devices that emit electromagnetic fields,
near the unit. This may result in incorrect operation of the unit.
• Do not operate the unit in a moving vehicle (car, airplane).
• To inflate the cuff manually, refer to Section 3.3. If the cuff is over inflated, it
can cause internal bleeding.
(AC Adapter Usage)
• Use only the original AC adapter designed for this unit. Use of unsupported
adapters may damage and/or may be hazardous to the unit.
•
Plug the AC adapter into the appropriate voltage outlet. Do not use a multiple-tap.
• Do not use the AC adapter if the unit or the power cord is damaged. Turn off
the power and unplug the power cord immediately.
(Battery Usage)
• If battery fluid should get on your skin or clothing, immediately rinse with
plenty of clean water.
• Use only four “AA” alkaline or manganese batteries with this unit. Do not use
other types of batteries.
• Do not insert the batteries with their polarities incorrectly aligned.
• Replace old batteries with new ones immediately. Replace all four batteries at
the same time.
• Remove the batteries if the unit will not be used for three months or more.
• Do not use new and used batteries together.
General Precautions
• Do not apply strong shocks and vibrations to or drop the unit and arm cuff.
• Do not take measurements after bathing, drinking alcohol or caffeine,
smoking, exercising or eating.
• Do not forcibly bend the arm cuff or bend the air tube excessively.
• When removing the air tube, pull on the air plug at the connection with the
main unit not the tube itself.
• Do not inflate the arm cuff when it is not wrapped around your arm.
• Read and follow the “Important information regarding Electro Magnetic
Compatibility (EMC)” in the Technical Data Section.
• Read and follow the “Correct Disposal of This Product” in the Technical Data
Section when disposing of the device and any used accessories or optional parts.
Important Safety Information
Note: Subject to technical modification without prior notice.
Important information regarding Electro Magnetic Compatibility (EMC)
With the increased number of electronic devices such as PC’s and mobile
(cellular) telephones, medical devices in use may be susceptible to
electromagnetic interference from other devices. Electromagnetic interference
may result in incorrect operation of the medical device and create a potentially
unsafe situation.
Medical devices should also not interfere with other devices.
In order to regulate the requirements for EMC (Electro Magnetic Compatibility)
with the aim to prevent unsafe product situations, the EN60601-1-2:2007
standard has been implemented. This standard defines the levels of immunity to
electromagnetic interferences as well as maximum levels of electromagnetic
emissions for medical devices.
This medical device manufactured by OMRON Healthcare conforms to this
EN60601-1-2:2007 standard for both immunity and emissions.
Nevertheless, special precautions need to be observed:
• Do not use mobile (cellular) telephones and other devices, which generate
strong electrical or electromagnetic fields, near the medical device. This may
result in incorrect operation of the unit and create a potentially unsafe situation.
Recommendation is to keep a minimum distance of 7 m. Verify correct operation
of the device in case the distance is shorter.
Further documentation in accordance with EN60601-1-2:2007 is available at
OMRON Healthcare Europe at the address mentioned in this instruction manual.
Documentation is also available at www.omron-healthcare.com.
This marking shown on the product or its literature, indicates that it
should not be disposed of, with other household wastes at the end
of its working life. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, please separate
this from other types of wastes and recycle it responsibly to
promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased this
product, or their local government office, for details of where and how they can
take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions
of the purchase contract. This product should not be mixed with other commercial
wastes for disposal.
This product does not contain any hazardous substances.
Correct Disposal of This Product
(Waste Electrical & Electronic Equipment)
Made in China
Introduction
1. Overview
Main unit:
Arm cuff:
M. Date/Time display
N. Dual Check System
O Systolic blood pressure
P. Diastolic blood pressure
Q. Heartbeat symbol
(Flashes during measurement)
R. Battery low symbol
S. Average value symbol
2.1 Installing/Replacing the Batteries
2. Preparation
1.
2.
Remove the battery cover.
2.3 Setting the Date and Time
2.2 Connecting the AC Adapter
1. Press the button.
2. Set the monitor to the correct date and time before
taking a measurement for the first time.
3. Press the O/I START button to store the setting.
Notes:
• If the batteries have been removed for 30 seconds or more, the date
and time setting will need to be reset.
• If the date and time are not set, “-:--” appears during or after
measurement.
Insert four “AA” batteries
as indicated in the battery
compartment and then
replace the battery cover.
Notes:
• If the battery low symbol ( ) appears on the display, turn the unit off
then replace all batteries at the same time.
• The measurement values continue to be stored in memory even after
the batteries are replaced.
Disposal of used batteries should be carried out in accordance with the
national regulations for the disposal of batteries.
Insert batteries into the battery compartment even when using
the AC adapter.
The bottom edge of the cuff should be 1 to 2 cm above the elbow.
Marker (arrow under tube) is centred on the middle of your inner arm.
Close the fabric fastener FIRMLY.
3. Using the Unit 4. Troubleshooting and Maintenance
1. Insert the air plug into the air jack.
2. Put your arm through the cuff loop.
3. Position the arm correctly.
This criteria is for home blood pressure measurement.
Systolic Blood Pressure Above 135 mmHg
Diastolic Blood Pressure Above 85 mmHg
3.1 Applying the Arm Cuff
3.3 Taking a Reading
6. Technical Data
5. Optional Parts
4.1 The Icons and Error Messages
Blink
Lit
4.2 Troubleshooting
4.3 Maintenance
Problem
3.4 Using the Memory Function
Calibration and Service
To protect your unit from damage, please observe the following:
Cause Remedy
Notes:
• When you take a measurement on the right
arm, air tube will be at the side of your
elbow. Be careful not to rest your arm on
the air tube.
Notes:
• To cancel a measurement, press the O/I START button to turn the
unit off and to release the air in the arm cuff.
• Remain still while taking a measurement.
Press the O/I START button.
The cuff will start to inflate automatically.
To View the Average Value
To View the Readings Stored in Memory
To Delete All the Values Stored in Memory
• Press the O/I START button and repeat
measurement.
• If the problem continues, try replacing the
batteries with new ones.
If this still does not solve the problem, contact
your OMRON retail outlet or distributor.
• Do not subject the main unit and the cuff to extreme
temperatures, humidity, moisture or direct sunlight.
• Do not fold the cuff or tubing tightly.
• Do not disassemble the unit.
• Do not subject the unit to strong shocks or vibrations
(for example, dropping the unit on the floor).
• Do not use volatile liquids to clean the main unit. The
unit should be cleaned with a soft, dry cloth.
• Use a soft, moistened cloth and soap to clean the arm
cuff.
• Do not wash the arm cuff or immerse it in water.
• Do not use petrol, thinners or similar solvents to clean
the arm cuff.
• The accuracy of this blood pressure monitor has been
carefully tested and is designed for a long service life.
• It is generally recommended to have the unit inspected
every two years to ensure correct functioning and
accuracy. Please consult your authorised OMRON
dealer or the OMRON Customer Service at the address
given on the packaging or attached literature.
• Do not carry out repairs of any kind yourself. If a defect
occurs, consult your OMRON retail outlet or distributor
as mentioned on the packaging.
Automatic Blood Pressure Monitor
OMRON M6 (HEM-7211-ARU)
LCD Digital Display
Oscillometric method
Pressure: 0 to 299 mmHg
Pulse: 40 to 180/min.
Pressure: ±3 mmHg
Pulse: ±5% of display reading
Fuzzy-logic controlled by electric pump
Automatic pressure release valve
Capacitive pressure sensor
90 Measurements with date and time
DC6V 4W
4 “AA” batteries 1.5V or AC adapter
(R Adapter-9997605-0, INPUT AC100-240V 50/60Hz
0.1A)
Capacity of new alkaline batteries is approx.
1000 measurements
= Type B
Internally powered ME equipment
(When using only the batteries)
= Class II ME equipment
(When using the AC adapter)
+10°C to +40°C / Maximum: 30 to 85% RH
-20°C to +60°C / Maximum: 10 to 95% RH / 700-1060hPa
Approximately 380g without batteries
Approximately 120g
Approximately 123 (w) mm × 85 (h) mm × 158 (l) mm
Approximately 146 mm × 446 mm (Medium cuff: arm
circumference 22 to 32 cm)
Nylon and polyester
Main unit, cuff, instruction manual, storage case,
battery set, AC adapter, guarantee card, blood
pressure pass
Storage case: AC adapter:
Remove tight-fitting clothing or tight rolled up sleeve from your
upper arm.
Do not place the cuff over thick clothes.
3.2 How to Sit Correctly
To take a measurement, you need to be
relaxed and comfortably seated, under
comfortable room temperature. No
bathing, drinking alcohol or caffeine,
smoking, exercising or eating 30 minutes
before taking a measurement.
• Sit on a chair with your feet flat on the floor.
• Sit upright with your back straight.
• The cuff should be at the same level as your
heart.
1 to 2 cm
• The blood pressure can differ between the right arm and the left arm,
and therefore also the measured blood pressure values can be
different. Omron recommends to always use the same arm for
measurement. If the values between the two arms differ substantially,
please check with your physician which arm to use for your
measurement.
1.
2. Remove the arm cuff.
3. Press the O/I START button to turn the monitor off.
The monitor automatically stores the measurement in its
memory.
It will automatically turn off after 2 minutes.
1. Press the Memory button.
1. Press the button, while the average value is displayed.
The monitor automatically stores the result up to 90 sets. It can also
calculate an average reading based on the measurements from the last
three readings taken within 10 minutes. If there are only two readings in
memory for that period, the average will be based on two readings. If
there is one reading in memory for that period, the average will be
based on one reading.
Notes:
• If the memory is full, the monitor will delete the oldest readings.
• When viewing the reading taken without setting the date and time,
“-:--” is displayed instead of the date and time.
The Memory number appears
for a second before the pulse
rate is displayed. The newest
set is numbered “1”.
2. Press the or button to view the readings stored in
memory.
: To the older readings
: To the more recent readings
Note: You cannot partially delete the stored readings.
When the memory symbol ( ) appears, first press the Memory
button. Then while holding it down, press the O/I START button
simultaneously for about 2 - 3 seconds.
Self-diagnosis of measured results and treatment are dangerous.
Please follow the instructions of your doctor.
START INFLATE
DEFLATE END COMPLETE
Warning:
• Recent research suggests that the following
values can be used as a guide to high blood
pressure for measurements taken at home.
Important: Irregular heartbeats are
detected.
The batteries are low.
The batteries are
exhausted.
Air plug disconnected.
Cuff over inflated.
The arm cuff was inflated
above 299 mmHg
when inflating the cuff
manually.
Movement during
measurement.
Clothing is interfering with
the arm cuff.
Device error.
Remove the arm cuff. Wait
2 - 3 minutes and then take
another measurement.
Repeat the steps in section
3.3. If this error continues to
appear, contact your doctor.
Movement during
measurement.
Cuff is not applied correctly.
Carefully read and repeat
the steps in section 3.3.
Apply the arm cuff correctly.
Refer to section 3.1.
The reading is
extremely low (or
high).
Arm cuff deflates too
soon.
Arm cuff pressure
does not rise.
Cannot measure or
readings are too low
or too high.
Nothing happens
when you press the
buttons.
Other problems.
Arm cuff not applied
correctly.
Movement or talking
during measurement.
Clothing is interfering
with the arm cuff.
The air tube is not
securely connected
into the main unit.
Air is leaking from the
arm cuff.
The arm cuff is loose.
The arm cuff has not
been inflated
sufficiently.
The batteries are
empty.
The batteries have
been inserted
incorrectly.
Apply the arm cuff
correctly.
Refer to section 3.1.
Remain still and do not
talk during
measurement.
Refer to section 3.3.
Remove any clothing
interfering with the arm
cuff.
Refer to section 3.1.
Make sure that the air
tube is connected
securely.
Refer to section 3.1.
Replace the arm cuff
with a new one.
Refer to Chapter 5.
Apply the cuff correctly
so that it is firmly
wrapped around the arm.
Refer to section 3.1.
Inflate the cuff so that it
is 30 to 40 mmHg above
your previous
measurement result.
Refer to section 3.3.
Replace the batteries
with new ones.
Refer to section 2.1.
Insert the batteries with
the correct (+/-) polarity.
Refer to section 2.1.
You should replace them
with new ones ahead of
time.
Refer to section 2.1.
You should replace them
with new ones at once.
Refer to section 2.1.
Insert the plug securely.
Refer to section 3.1.
Arm cuff not applied
correctly.
Apply the arm cuff correctly.
Refer to section 3.1.
Air is leaking from the arm
cuff.
Replace the cuff with the
new one.
Refer to Chapter 5.
Repeat measurement.
Remain still and do not talk
during measurement.
Refer to section 3.3.
If “E2” appears repeatedly,
inflate the cuff manually
until it is 30 to 40 mmHg
above your previous
measurement result.
Refer to section 3.3.
Do not inflate the cuff above
299 mmHg.
Refer to section 3.3.
Repeat measurement.
Remain still and do not talk
during measurement.
Refer to section 3.3.
Remove any clothing
interfering with the arm cuff.
Refer to section 3.1.
Contact your Omron retail
outlet or distributor.
Cause Remedy Error Display
1. Unplug the air tube from the air jack.
2. Gently fold the air tube into the arm cuff.
4.4 Storage
Keep the unit in its storage case when not in use.
Note:
Do not bend the air tube excessively.
3.
Do not store the unit in the following situations:
• If the unit is wet.
• Locations exposed to extreme temperatures,
humidity, direct sunlight, dust or corrosive
vapours.
• Locations exposed to vibrations, shocks or where it will be at an
angle.
Place the arm cuff and main unit in the
storage case.
Medium Arm Cuff
Arm circumference
22 - 32 cm
Large Arm Cuff
Arm circumference
32 - 42 cm
Small Arm Cuff
Arm circumference
17 - 22 cm
CM2-9513256-6
(Model: HEM-CR24)
CM1-9997578-9
CL2-9513255-8
(Model: HEM-CL24)
CL1-9996760-3
CS-4997067-0
Product Description
Model
Display
Measurement Method
Measurement Range
Accuracy
Inflation
Deflation
Pressure Detection
Memory
Rating
Power Source
Battery Life
Applied Part
Protection Against
Electric Shock
Operating
temperature/ Humidity
Storage temperature/
Humidity
Console Weight
Cuff Weight
Outer Dimensions
Cuff Dimensions
Cuff Material
Package Content
• This device fulfils the provisions of EC directive 93/42/EEC (Medical Device
Directive).
• This blood pressure monitor is designed according to the European Standard
EN1060, Non-invasive sphygmomanometers Part 1: General Requirements
and Part 3: Supplementary requirements for electromechanical blood
pressure measuring systems.
• This OMRON product is produced under the strict quality system of OMRON
Healthcare Co. Ltd., Japan. The Core component for OMRON blood pressure
monitors, which is the Pressure Sensor, is produced in Japan.

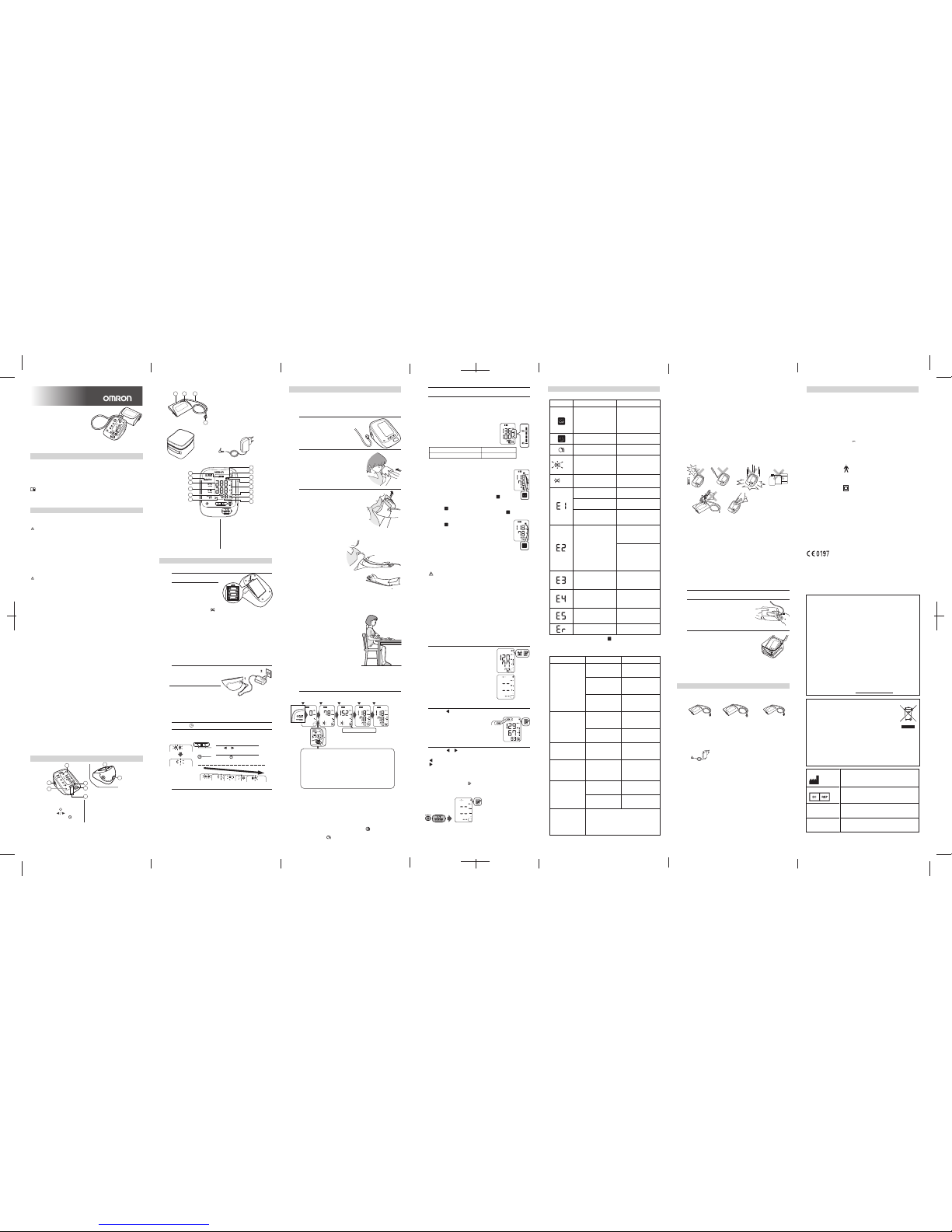

Automatic Blood
Pressure Monitor
Model M6 with AC adapter
Instruction Manual
A. Display
B. Memory button
C. O/I START ( ) button
D. Up/Down ( ) buttons
E. Date/Time setting ( ) button
F. Air Jack
G. Battery compartment
H. AC adapter jack
I. Arm cuff (Medium cuff: arm
circumference 22 - 32cm)
J. Coloured Marker
K. Air tube
L. Air plug
T. Memory symbol
U. Irregular heartbeat symbol
V. Movement error symbol
W. Blood pressure level indicator
X. Deflation symbol
Y. Cuff wrapping guide
Z. Pulse display and Memory
number
Push or buttons to
change.
Push the button to confirm.
Next setting appears.
1)
2)
Year Month Day Hour Minute
If your systolic pressure is more than
220 mmHg
After the cuff starts to inflate, press and hold the O/I START
button until the monitor inflates 30 to 40 mmHg higher than
your expected systolic pressure.
Notes:
• The monitor will not inflate above 299mmHg.
• Do not apply more pressure than necessary.
• Your blood pressure monitor includes an irregular
heartbeat feature. Irregular heartbeats can influence
the results of the measurement. The irregular
heartbeat algorithm automatically determines if the
measurement is usable or needs to be repeated. If the
measurement results are affected by irregular
heartbeats but the result is valid, the result is shown
together with the irregular heartbeat symbol ( ). If the
irregular heartbeats cause the measurement to be
invalid, no result is shown. If the irregular heartbeat
symbol ( ) is shown after you have taken a measurement, repeat
the measurement. If the irregular heartbeat symbol ( ) is shown
frequently, please make your doctor aware of it.
• If you move during measurement, the movement error
symbol ( ) will appear on the display. Keep still and
repeat the measurement.
Display:
Manufacturer OMRON HEALTHCARE CO., LTD.
24, Yamanouchi Yamanoshita-cho, Ukyo-ku, Kyoto,
615-0084, Japan
OMRON HEALTHCARE EUROPE B.V.
Kruisweg 577, 2132 NA Hoofddorp,The Netherlands
www.omron-healthcare.com
ComplectService Ltd.
1/1, Tishinskaya sq, Moscow, Russia,123056
www.csmedica.ru
OMRON DALIAN CO., LTD.
Economic & Technical Development Zone
Dalian 116600, China
EU-representative
Production Facility
Exclusive
distributor in
Russia & importer
IM-HEM-7211-ARU-01-10/09
5328336-0A
Dual
Check
System
Alternating
date/time
display
Cuff Wrapping Guide
Dual Check System
Press the O/I START button, then the Dual Check System lamp lights
and the unit starts detecting a device error. If the unit is accurate and
functioning correctly, the Dual Check System lamp remains lit during
the measurement. If an error is detected, the Dual Check System lamp
flashes and “Er” will appear on the display.
Cuff Wrapping Guide
This monitor checks whether the cuff is applied correctly during the
inflation. When the cuff is applied correctly, is displayed while
taking a measurement or using the memory function. If the cuff is not
applied correctly, is displayed. Carefully read and repeat the steps
listed under section 3.1.
Note: Wait 2 - 3 minutes before taking another blood pressure
measurement. Waiting between readings allows the arteries to
return to the condition prior to taking the blood pressure
measurement.
Note: If there are no measurements results
stored in the memory, the screen to the
right is displayed.
AC Adapter “R”
R Adapter-9997605-0
Note: The irregular heartbeat symbol ( ) may also be displayed with error
messages.
Note: When storing the AC adapter with the main unit, be careful not
to damage the main unit or cuff.
1.
2.
Insert the AC adapter plug
into the AC adapter jack on
the rear side of the main
unit.
Plug the AC adapter into an
electrical outlet.
To disconnect the AC adapter, unplug the AC adapter from the
electrical outlet first and then remove the AC adapter plug from the
main unit.

HEM-7211-ARU_A_M03_091113.pdf
I J K
L
A
E
FB
C
D
G
H
M
N
O
P
Q
R
T
U
V
W
X
Y
Z
S
Благодарим за приобретение автоматического измерителя артериального давления
OMRON M6.
OMRON M6 — это компактный, полностью автоматический прибор для измерения
артериального давления, работающий на основе осциллометрического метода. Он
легко и быстро измеряет артериальное давление и частоту пульса. Прибор использу-
ет усовершенствованную технологию «IntelliSense», которая обеспечиает комфортное
для пациента управляемое нагнетание воздуха в манжету без предварительной
установки требуемого уровня давления воздуха или его повторной накачки.
Перед использованием прибора внимательно прочитайте это руководство по
эксплуатации.
Сохраните его для получения необходимых сведений в будущем.
ПРОКОНСУЛЬТИРУЙТЕСЬ С ЛЕЧАЩИМ ВРАЧОМ относительно конкретных
значений вашего артериального давления.
Во время беременности, при аритмии или атеросклерозе, проводя мониторинг
артериального давления, консультируйтесь с лечащим врачом.
Внимательно прочитайте данный раздел перед использованием прибора.
Предупреждение!
• Обозначает потенциально опасную ситуацию, которая может привести к
смерти или тяжелым травмам.
(Общее использование)
• Всегда консультируйтесь с лечащим врачом. Самостоятельная постановка
диагноза на основе результатов измерений и самолечение опасны.
•
Людям с серьезными нарушениями кровообращения или болезнями крови
перед использованием прибора необходимо проконсультироваться с врачом,
так как нагнетание воздуха в манжету может вызвать внутреннее кровотечение.
(Пользование адаптером переменного тока)
• Запрещается вставлять сетевой шнур в розетку и вынимать его мокрыми
руками.
(Использование батареи)
• При попадании в глаза электролита из батареи немедленно промойте их
большим количеством чистой воды. Как можно скорее обратитесь к врачу.
Внимание!
• Обозначает потенциально опасную ситуацию, которая может привести к
травмам легкой или средней тяжести, а также к повреждению оборудования
или другого имущества.
(Общее использование)
• Не оставляйте прибор без присмотра в присутствии детей или лиц, не
отвечающих за свои действия.
• Используйте прибор только для измерения артериального давления.
• Используйте только предназначенную для данного прибора манжету.
Использование других манжет может привести к некорректным результатам
измерений.
• Избегайте обматывания воздушной трубки вокруг частей тела при проведе-
нии измерений. Это может привести к травмам при повышении давления в
воздушной трубке.
• Не оставляйте манжету на руке при выполнении измерений в ночное время.
Это может привести к травмам.
• Не пользуйтесь рядом с прибором сотовым телефоном или другими
устройствами, которые излучают электромагнитные волны. Это может
привести к неправильной работе прибора.
• Не используйте прибор в движущемся транспортном средстве (автомобиль,
самолет).
•
Сведения о нагнетании воздуха в манжету в ручном режиме см. в разделе 3.3.
Более высокое давление в манжете может привести к внутреннему кровотече-
нию.
(Пользование адаптером переменного тока)
•
Используйте только оригинальный адаптер переменного тока, предназначен-
ный для данного устройства. При работе с другими адаптерами возможно
повреждение и/или выход устройства из строя.
•
Включите адаптер переменного тока в розетку с соответствующим напряжением.
• Не пользуйтесь адаптером переменного тока при повреждении устройства
или сетевого шнура. Немедленно отключите питание и выньте сетевой шнур
из розетки.
(Использование батареи)
• При попадании электролита из батареи на кожу или одежду немедленно
промойте их большим количеством чистой воды.
• Устройство работает на четырех щелочных или марганцевых батареях
только типа «AA». Не используйте батареи другого типа.
• При установке батарей обязательно соблюдайте полярность.
• Немедленно заменяйте старые батареи. Заменяйте все четыре батареи
одновременно.
• Если вы не собираетесь использовать прибор в течение трех или более
месяцев, выньте батареи.
• Не используйте новые и старые батареи вместе.
Общие меры предосторожности
• Не подвергайте прибор и манжету сильным ударам или вибрациям, не
роняйте их на пол.
• Не выполняйте измерения после купания, приема алкоголя или кофеина,
курения, выполнения физических упражнений или приема пищи.
• Не сгибайте манжету с усилием и не перегибайте воздушную трубку.
• При отсоединении воздушной трубки следует тянуть за воздушный штекер в
месте соединения с основным устройством, а не за саму трубку.
• Не нагнетайте воздух в манжету, если она не обернута вокруг плеча.
• Прочтите рекомендации подраздела «Важная информация об электромагнит-
ной совместимости (ЭМС)» в разделе «Технические характеристики» и
следуйте им.
•
Прочтите рекомендации подраздела «Надлежащая утилизация продукта» в
разделе «Технические характеристики» и следуйте им при утилизации
прибора и используемых с ним принадлежностей или дополнительных частей.
Важная информация по технике безопасности
Введение
1. Описание прибора
Основное
устройство:
Манжета на плечо:
M. Значения даты/времени
N. Индикатор двойного контроля
точности
O Систолическое артериальное
давление
P. Диастолическое артериальное
давление
Q. Значок сердцебиения
(Мигает в ходе измерения)
R. Значок низкого уровня заряда
батарей
2.1 Установка/замена батарей
2. Подготовка к работе
1.
2.
Снимите крышку батарейного отсека.
2.3 Установка даты и времени
2.2 Подключение адаптера переменного тока
1. Нажмите кнопку .
2. Перед первым измерением установите в тонометре
нужную дату и время.
3.
Нажмите кнопку O/I START, чтобы сохранить настройку.
Примечания.
• Если вынуть батареи на 30 секунд и более, потребуется восстано-
вить настройки даты/времени.
• Если дата и время не установлены, во время или после измерения
будет отображаться индикация «-:--».
Вставьте четыре батареи
«AA» в отсек согласно
схеме и установите
крышку батарейного
отсека на место.
Примечания.
• Если на экране появился значок низкого заряда батарей ( ),
выключите устройство, затем замените сразу все батареи.
• Значения результатов измерений остаются в памяти даже после
замены батарей.
Батареи следует утилизировать в соответствии с государственными
правилами, предназначенными для данного случая.
Батареи могут оставаться в приборе, даже если используется
адаптер переменного тока.
От +10°C до +40°C / Максимальная относительная
влажность: от 30% до 85%
От – 20°C до + 60°C / Максимальная относительная
влажность: от 10% до 95% / 700-1060 гПа
Приблизительно 380 г (без батарей)
Приблизительно 120 г
Приблизительно 123 (ш) мм × 85 (в) мм × 158 (д) мм
Приблизительно 146 мм × 446 мм (манжета среднего
размера: окружность руки 22–32 см)
Нейлон и полиэстер
Электронный блок, манжета, руководство по
эксплуатации, футляр, набор батарей, адаптер
переменного тока, гарантийный талон, журнал для
записи артериального давления
Футляр: Адаптер переменного
тока:
Температура / относи-
тельная влажность
эксплуатации
Условия хранения:
температураокружающе-
го воздуха / относитель-
ная влажность
Масса электронного
блока
Масса манжеты
Габаритные размеры
Размер манжеты
Материал манжеты
Комплект поставки
Автоматический
измеритель
артериального давления
Модель M6 с адаптером
переменного тока
Руководство по эксплуатации
A. Дисплей
B. Кнопка памяти
C. Кнопка O/I START (включе-
ние) ( )
D. Кнопки перемещения по
меню ( )
E.
Кнопка установки даты/ времени ( )
F. Воздушное гнездо
G. Отсек для батарей
H. Гнездо адаптера переменного тока
I. Манжета (манжета среднего
размера: окружность руки
22–32 см)
J. Цветная метка
K. Воздушная трубка
L. Воздушный штекер
S. Значок среднего значения
T. Значок памяти
U. Индикатор аритмии
V. Индикатор движения
W. Индикатор уровня артериально-
го давления
X. Значок выпуска воздуха
Y. Индикатор правильной
фиксации манжеты
Z. Значение частоты пульса и
номер памяти
Нажмите кнопки или , чтобы
изменить.
Нажмите кнопку , чтобы
подтвердить.
Отобразится следующее измерение.
1)
2)
Дисплей:
IM-HEM-7211-ARU-01-10/09
5328336-0A
Примечание. Укладывая адаптер переменного тока на хранение
вместе с электронным блоком, не повредите корпус и
манжету.
1.
2.
Вставьте штекер адаптера
переменного тока в гнездо
адаптера переменного
тока на задней панели
главного устройства.
Включите адаптер
переменного тока в
электрическую розетку.
Для отсоединения адаптера переменного тока сначала выньте штекер
адаптера из электрической розетки, а затем отсоедините адаптер от
главного устройства.
Год Месяц День Час Минута
Нижняя кромка манжеты должна находиться на 1–2 см выше локтя.
Метка (стрелка под трубкой) должна находиться по центру внутренней
части руки. ПЛОТНО застегните застежку-липучку.
3. Использование прибора 4.
Поиск и устранение неисправностей и обслуживание
1. Вставьте воздушный штекер
в воздушное гнездо.
2. Просуньте руку в манжету.
3. Расположите руку правильно.
Эти критерии предназначены для домашних
измерений артериального давления.
Систолическое артериальное давление Выше 135 мм рт. ст.
Диастолическое артериальное давление Выше 85 мм рт. ст.
4.1 Значки и сообщения об ошибках
Мигает
Горит
4.2 Поиск и устранение неисправностей
Проблема
3.4 Использование функции памяти
Причина Способ решения
Примечания.
• При измерении на правой руке, воздушная
трубка будет проходить сбоку от локтя.
Соблюдайте осторожность, чтобы не
пережать рукой воздушную трубку.
Примечания.
• Чтобы отменить измерение, нажмите кнопку O/I START для выключе-
ния прибора и выпуска воздуха из манжеты.
• Не двигайтесь во время измерения.
Нажмите кнопку O/I START.
Манжета начнет автоматически накачиваться.
Просмотр среднего значения
Просмотр хранящихся в памяти результатов
измерений
Удаление всех сохраненных в памяти значений
• Нажмите кнопку O/I START и повторите
измерение.
• Если проблема не исчезает, попробуйте
заменить батареи новыми.
Если это не разрешило проблему, свяжитесь с
техническим центром OMRON.
Снимите с плеча плотно прилегающую одежду или плотно
закатанный рукав.
Не накладывайте манжету поверх плотной одежды.
Для выполнения измерений необходи-
мо принять расслабленную удобную
сидячую позу при комфортной комнат-
ной температуре. В течение 30 минут
до измерения нельзя купаться, прини-
мать алкоголь и кофеин, курить,
выполнять физические упражнения или
принимать пищу.
• Сядьте на стул, ступни ног должны полностью
соприкасаться с полом.
• Сядьте прямо, выпрямив спину.
• Манжета должна находиться на уровне сердца.
1-2 см
• Артериальное давление на правой руке и левой руке может быть
разным; по этой причине могут различаться также и его измеренные
значения. Компания Omron рекомендует всегда измерять давление на
одной и той же руке. При существенном различии значений для разных
рук посоветуйтесь с врачом, на какой руке проводить измерения.
1.
2. Расстегните застежку и снимите манжету.
3.
Нажмите кнопку O/I START, чтобы выключить прибор.
Прибор автоматически сохранит результаты измерения
в памяти.
Прибор автоматически выключается через две минуты.
1. Нажмите кнопку Memory (Память).
1.
При отображении среднего значения нажмите кнопку .
Прибор автоматически сохраняет в памяти до 90 результатов измере-
ний. Кроме того, он вычисляет среднее значение на основе последних
трех показаний, снятых в течение 10 минут. (Если в памяти имеются
только два измерения за этот период времени, то выводится среднее
значение для этих двух измерений. Если в памяти есть только одно
измерение за этот период времени, то среднее значение рассчитывает-
ся на основании этого одного измерения.)
Примечания.
• При переполнении памяти прибор удаляет самые старые измерения.
• При просмотре измерений, сделанных без установленной даты и
времени, на дисплее вместо даты и времени отображается индикация
«-:--».
В течение секунды будет
отображаться номер памяти,
а затем отобразится частота
пульса. Самый последний
результат обозначен цифрой
«1».
2. Чтобы просмотреть хранящиеся в памяти результаты
измерений, нажмите кнопку или .
: к более старым значениям
: к более новым значениям
Примечание: нельзя удалить сохраненные значения частично.
При отображении значка памяти ( ) сначала нажмите кнопку
Memory. Удерживая ее нажатой, нажмите и удерживайте
кнопку O/I START в течение 2–3 секунд.
Самостоятельная постановка диагноза на основе результатов
измерений и самолечение опасны. Следуйте указаниям
лечащего врача.
НАЧАЛО НАКАЧИ-
ВАНИЕ
ВЫПУСК
ЗАВЕР-
ШЕНИЕ ГОТОВО
Предупреждение!
• Последние исследования позволяют считать
нижеприведенные значения показателем
высокого артериального давления при
проведении измерений дома.
Важно. Обнаружены нерегулярные
сердцебиения.
Низкий заряд батарей.
Батареи полностью
разряжены.
Воздушный штекер не
подсоединен.
Манжета излишне наполне-
на воздухом.
Давление в манжете
превышает 299 мм рт. ст.
при наполнении манжеты
вручную.
Движение во время
измерения.
Манжете мешает одежда на
плече.
Ошибка прибора.
Расстегните застежку и
снимите манжету. Подожди-
те 2-3 минуты и выполните
еще одно измерение.
Повторите шаги в разделе
3.3. При повторном
возникновении этой ошибки
обратитесь к врачу.
Движение во время
измерения.
Манжета наложена на руку
неправильно.
Внимательно прочтите и
повторите шаги раздела 3.3.
Наложите манжету
правильно.
Обратитесь к разделу 3.1.
Значение слишком
низкое (или высокое).
Манжета сдувается
слишком быстро.
Давление в манжете
не повышается.
Не удается произве-
сти измерение, или
показания слишком
низкие или слишком
высокие.
При нажатии на
кнопки ничего не
происходит.
Другие неисправности.
Манжета наложена на
руку неправильно.
Движение или
разговор во время
измерения.
Манжете мешает
одежда на плече.
Воздушная трубка не
вставлена надежно в
основное устройство.
Утечка воздуха в
манжете.
Манжета наложена на
плечо слишком
свободно.
Манжета недостаточ-
но накачена.
Батареи разряжены.
Батареи установлены
неправильно.
Наложите манжету
правильно.
Обратитесь к разделу 3.1.
Не двигайтесь и не
разговаривайте во время
измерения.
Обратитесь к разделу 3.3.
Снимите одежду,
мешающую манжете.
Обратитесь к разделу 3.1.
Убедитесь в том, что
воздушная трубка
надежно подсоединена к
устройству.
Обратитесь к разделу 3.1.
Замените манжету
новой.
См. главу 5.
Наложите манжету
правильно, чтобы она
плотно облегала руку.
Обратитесь к разделу 3.1.
Поднимите давление
в манжете на
30–40 мм рт. ст. выше
предыдущего значения
измерения.
Обратитесь к разделу 3.3.
Замените батареи
новыми.
Обратитесь к разделу 2.1.
Установите батареи с
учетом полярности (+/–).
Обратитесь к разделу 2.1.
Их рекомендуется заменять
заранее.
Обратитесь к разделу 2.1.
Их нужно немедленно
заменить.
Обратитесь к разделу 2.1.
Плотно вставьте штекер.
Обратитесь к разделу 3.1.
Манжета наложена на руку
неправильно.
Наложите манжету
правильно.
Обратитесь к разделу 3.1.
Утечка воздуха в манжете. Замените манжету новой.
См. главу 5.
Повторите измерение. Не
двигайтесь и не разговари-
вайте во время измерения.
Обратитесь к разделу 3.3.
Если символ «E2»
появляется неоднократно,
вручную нагнетайте воздух
в манжету до тех пор, пока
не поднимете давление на
30–40 мм рт. ст. выше
предыдущего значения
измерения.
Обратитесь к разделу 3.3.
Манжету нужно наполнять
воздухом так, чтобы
давление в ней не
превышало 299 мм рт. ст.
Обратитесь к разделу 3.3.
Повторите измерение. Не
двигайтесь и не разговари-
вайте во время измерения.
Обратитесь к разделу 3.3.
Снимите одежду, мешаю-
щую манжете.
Обратитесь к разделу 3.1.
Свяжитесь с техническим
центром OMRON или
дистрибьютором.
Причина Способ решения
Условное
обозначение
ошибки
Если систолическое давление выше
220 мм рт. ст.
После того как началось автоматическое наполнение манжеты
воздухом, нажмите и удерживайте кнопку O/I START до тех
пор, пока прибор не поднимет давление до значения на
30–40 мм рт. ст. выше ожидаемого систолического давления.
Примечания.
• Тонометр не нагнетает давление свыше 299 мм рт. ст.
• Не нагнетайте большее давление, чем требуется.
• Тонометр снабжен функцией определения нерегуляр-
ного сердцебиения. Нерегулярное сердцебиение
может влиять на точность результатов измерения.
Алгоритм обнаружения нерегулярного сердцебиения
автоматически позволяет определять надежность
полученных результатов измерения и необходимость
его повторения. Если во время измерения обнаружена
нерегулярность сердцебиения, но результат достове-
рен, то он выводится на экран вместе с символом
нерегулярного сердцебиения ( ). Если нерегулярное
сердцебиение приводит к недостоверному измерению, то результаты
на экран не выводятся. Если после процедуры измерения появляет-
ся символ нерегулярного сердцебиения ( ) повторите измерение.
Если символ нерегулярного сердцебиения ( ) появляется часто,
сообщите об этом врачу.
• Если во время проведения измерения Вы начнете
двигаться, на экране появится индикатор движения ( )
Не двигайтесь и повторите измерение.
Переменный
индикатор
даты/времени
Индикатор правильной
фиксации манжеты
Двойной контроль точности
Нажмите кнопку O/I START, загорится индикатор двойного
контроля точности и устройство начнет определять ошибку
прибора. Если прибор точен и функционирует правильно, индика-
тор двойного контроля точности во время измерения продолжает
гореть. При обнаружении ошибки индикатор двойного контроля
точности начинает мигать и на экране появляется «Er».
Индикатор правильной фиксации манжеты
Данный прибор оценивает правильность наложения манжеты во
время ее накачивания. Когда манжета наложена правильно, во
время измерений или использования функции памяти на дисплее
отображается . Если манжета наложена неправильно, на
дисплее отображается . Внимательно прочтите и повторите
шаги, описанные в разделе 3.1.
Примечание: перед повторным измерением артериального давления
необходимо подождать 2–3 минуты. За это время артерии
вернутся в то состояние, в котором они находились до
процедуры измерения артериального давления.
Примечание: если в памяти не сохранены
какие-либо результаты
измерений, отобразится экран,
который Вы видите справа.
Примечание: при выводе сообщений об ошибках может также высвечивать-
ся символ нерегулярного сердцебиения ( ).
Индикатор
двойного
контроля
точности
3.1 Наложение манжеты на плечо
3.2 Правильная поза при измерении
3.3 Выполнение измерений
5. Дополнительные принадлежности
4.3 Уход
Проверка и обслуживание
• Не подвергайте основной блок и манжету воздей-
ствию высоких температур, влажности, влаги или
прямого солнечного света.
• Не сворачивайте манжету или трубку слишком плотно.
• Не разбирайте прибор.
• Не подвергайте прибор сильным ударам или
вибрациям (например, не роняйте его на пол).
• Не используйте для очистки прибора летучие
жидкости. Очищайте прибор мягкой сухой тканью.
• Для чистки манжеты используйте мягкую влажную
ткань и мыло.
• Не мойте манжету и не погружайте ее в воду.
• Не используйте бензин, разбавители и растворите-
ли для чистки манжеты.
• Точность данного прибора для измерения артери-
ального давления была тщательно проверена и
сохраняется в течение длительного времени.
• Рекомендуется проверять точность измерения и
правильность работы прибора каждые два года.
Пожалуйста, свяжитесь с полномочным представи-
телем OMRON или с Центром обслуживания
клиентов OMRON по адресу, указанному на упаков-
ке, или в приложенной документации.
• Не выполняйте ремонт самостоятельно. При обнару-
жении дефекта проконсультируйтесь с представите-
лем OMRON или дистрибьютором, указанным в
Приложении к руководству по эксплуатации.
1. Отсоедините воздушный штекер от воздушного гнезда.
2.
Когда прибор не используется, храните его в футляре.
Примечание:
не перегибайте воздушную трубку слишком
сильно.
3.
Прибор нельзя хранить в следующих условиях:
• высокая влажность;
• место хранения подвержено воздействию
высоких температур, влажности, действию
прямых солнечных лучей, пыли или едких паров;
• место хранения подвержено действию вибрации, ударов или
является наклонной поверхностью.
Поместите манжету и электронный
блок в футляр.
Средняя манжета
Окружность руки
22–32 см
Большая манжета
Окружность руки
32–42 см
Малая манжета
Окружность руки
17–22 см
CM2-9513256-6
(Модель: HEM-CR24)
CM1-9997578-9
CL2-9513255-8
(Модель: HEM-CL24)
CL1-9996760-3
CS-4997067-0
Адаптер перемен-
ного тока «R»
R Adapter-9997605-0
Для защиты прибора от повреждения соблюдайте следую-
щие правила.
Аккуратно сложите воздушную трубку
внутри манжеты.
4.4 Хранение
Важная информация об электромагнитной совместимости (ЭМС)
Поскольку количество таких электронных устройств, как ПК и мобильные (сотовые)
телефоны, увеличивается,используемые медицинские приборы могут быть
чувствительными к электромагнитным помехам, создаваемым другими устройствами.
Электромагнитные помехи могут нарушать работу медицинского прибора и создавать
потенциально небезопасную ситуацию.
Медицинские приборы также не должны мешать функционированию других устройств.
Чтобы регламентировать требования по ЭМС (электромагнитной совместимости) с
целью предотвращения возникновения небезопасных ситуаций, связанных с
использованием продукции, был введен в действие стандарт EN60601-1-2:2007. Этот
стандарт определяет уровни устойчивости к электромагнитным помехам, а также
максимальные уровни электромагнитного излучения применительно к медицинскому
оборудованию.
Данный медицинский прибор, произведенный компанией OMRON Healthcare,
удовлетворяет требованиям стандарта EN60601-1-2:2007 относительно устойчивости
к помехам и испускаемого излучения.
Тем не менее следует соблюдать специальные меры предосторожности:
• Вблизи данного медицинского прибора не следует использовать мобильные
(сотовые) телефоны и прочие устройства, которые генерируют сильные электриче-
ские или электромагнитные поля. Это может нарушать работу прибора и создавать
потенциально небезопасную ситуацию. Рекомендуется соблюдать дистанцию не
менее 7 м. Удостоверьтесь в правильности работы прибора, если дистанция
меньше.
Остальная документация о соответствии EN60601-1-2:2007 находится в офисе
компании OMRON Healthcare Europe по адресу, указанному в этом руководстве.
С этой документацией также можно ознакомиться на сайте www.omron-healthcare.com.
Этот символ на продукте или описании к нему указывает,
что данный продукт не подлежит утилизации вместе с другими
домашними отходами по окончании срока службы. Для предотвра-
щения возможного ущерба для окружающей среды или здоровья
человека вследствие неконтролируемой утилизации отходов,
пожалуйста, отделите этот продукт от других типов отходов и
утилизируйте его надлежащим образом для рационального
повторного использования материальных ресурсов.
Домашним потребителям следует связаться с розничным торговым представите-
лем, у которого продукт был приобретен, или местным органом власти, для
получения подробной информации о том, куда и как доставить данный прибор
для экологически безопасной переработки.
Промышленным потребителям надлежит связаться с поставщиком и проверить
сроки и условия контракта на закупку. Данный продукт не следует утилизировать
совместно с другими коммерческими отходами.
Данный продукт не содержит никаких вредных веществ.
Надлежащая утилизация продукта
(использованное электрическое и электронное оборудование)
Сделано в Китае
• Данный прибор удовлетворяет требованиям директивы ЕС 93/42/EEC
(директива по медицинским приборам).
• Данный прибор для измерения артериального давления спроектирован в
соответствии с европейским стандартом EN1060 «Неинвазивные сфигмомано-
метры», часть 1 «Общие требования» и часть 3 «Дополнительные требова-
ния для электромеханических систем измерения артериального давления».
• Данное изделие OMRON изготовлено в условиях применения системы
строгого контроля качества компании OMRON Healthcare Co. Ltd., Япония.
Датчик давления — главный компонент приборов для измерения артериально-
го давления компании OMRON — изготавливается в Японии.
Производитель OMRON HEALTHCARE CO., LTD.
24, Yamanouchi Yamanoshita-cho, Ukyo-ku, Kyoto,
615-0084, Япония
OMRON HEALTHCARE EUROPE B.V.
Kruisweg 577, 2132 NA Hoofddorp, Нидерланды
www.omron-healthcare.com
ЗАО «КомплектСервис»
123056, Россия, Москва, Тишинская пл., д.1, стр.1
www.csmedica.ru
OMRON DALIAN CO., LTD.
Economic & Technical Development Zone
Dalian 116600, Китай
Представитель в ЕС
Примечание: технические характеристики могут быть изменены без предвари-
тельного уведомления.
Производственное
подразделение
Эксклюзивный
дистрибьютор в
России и импортер
6. Технические характеристики
Автоматический измеритель артериального давления
OMRON M6 (HEM-7211-ARU)
Цифровой ЖК-дисплей
Осциллометрический метод
Давление: от 0 до 299 мм рт. ст.
Пульс: 40–180 уд. в мин.
Давление: ±3 мм рт. ст.
Пульс: ±5%
Автоматическая, с помощью воздушного электриче-
ского компрессора, управляемого системой
неформальной логики
Клапан автоматического сброса давления
Емкостный датчик давления
90 результатов измерений с датой и временем
Постоянный ток 6 В 4 Вт
4 батареи «AA» на 1,5 В или сетевой адаптер
(R Adapter-9997605-0, ВХОД: переменный ток
100-240 В 50/60 Гц 0,1 А)
Новых щелочных батарей хватает приблизительно на
1000 измерений
= Тип B
Оборудование класса МЕ с внутренним источником
питания (при использовании одних батарей)
= Оборудование класса II ME (сетевой адаптер
приобретается дополнительно)
Наименование прибора
Модель
Дисплей
Метод измерения
Диапазон измерений
Пределы допускаемой
погрешности прибора
при измерении
Компрессия
Декомпрессия
Способ обнаружения
давления
Память
Номинальная мощность
Источник питания
Срок службы батарей
Рабочая часть аппарата
Защита от поражения
электрическим током
Автоматические измерители артериального давления и частоты пульса
OMRON M6 (НЕМ-7211-АRU) испытаны и зарегистрированы в России:
- ФЕДЕРАЛЬНАЯ СЛУЖБА ПО НАДЗОРУ В СФЕРЕ ЗДРАВООХРАНЕНИЯ И
СОЦИАЛЬНОГО РАЗВИТИЯ
Регистрационное удостоверение ФСЗ 2010/06364 от 22.03.2010г. Срок
действия не ограничен.
- СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р ГОССТАНДАРТ РОССИИ
Сертификат соответствия № РОСС.JP.ME20.В06981 от 25.03.2010г. Срок
действия до 25.03.2013 г. Орган по сертификации РОСС.RU.0001.11ME20
ВНИИНМАШ Орган по сертификации средств информатизации,
приборостроения, медицинской техники и электрооборудования (ОС
«Сертинформ ВНИИНМАШ»)
Соответствует требованиям нормативных документов:
ГОСТ Р 50444-92 (р. 3,4), ГОСТ Р 50267.0-92 (МЭК 601-1-88),
ГОСТ Р 50267.0.2-2005 (МЭК 601-1-2-2001),
ГОСТ Р 51959.1-2002, ГОСТ Р 51959.3-2002
ПОВЕРКА
Прибор поверен на заводе-изготовителе OMRON Dalian., Co., Ltd, КНР и на
основании положительных результатов поверки признан годным к применению.
Поверительное клеймо находится на корпусе прибора в виде наклейки.
Поверку проводят по документу МИ 2582-2000 «Рекомендация. ГСИ. Измерите-
ли артериального давления и частоты пульса автоматические и полуавтомати-
ческие OMRON и MARSHALL. Методика поверки», утвержденному ВНИИОФИ и
зарегистрированному ВНИИМС.
Межповерочный интервал 2 года.
