Oregon Scientific AW129 User manual

12
N
E
Model: AW129
WIRELESS BBQ THERMOMETER
USER MANUAL
****
MANUEL D’UTILISATION
****
MANUEL DE USO
AW129_STD_EN 2006.9.11, 2:46 PM
P/N: 086L002935-059 REV1
1/23

1
EN
CONTENTS
Key features ...................................................................... 1
Setup .................................................................................. 3
Installing the batteries .................................................... 3
°C / °F .................................................................................4
Volume ............................................................................... 4
LED indicator ....................................................................4
Sensor location................................................................. 4
Connecting the probe ...................................................... 4
Operation ........................................................................... 4
Check signals and alarm ................................................. 5
Signal ............................................................................. 5
Alarm .............................................................................. 5
Battery ...............................................................................5
Precautions ....................................................................... 6
Specifications ...................................................................6
EU-Declaration Of Conformity ......................................... 7
select
cook
power
1
2
3
4
5
6
7
8
WIRELESS BBQ THERMOMETER
MODEL: AW129
USER MANUAL
KEY FEATURES
Figure 1. Monitor
1. Indicates monitor / thermometer sensor communication
2. Low battery indicator
3. Target temperature
4. Select / Cook button
5. Type of meat
6. Level of doneness
7. Current temperature
8. Power button
AW129_M_STD_EN_OP.indd 1 10/11/06 8:52:58 AM
P/N: 086L002935-059 REV1
2/23

2
EN
KEY FEATURES

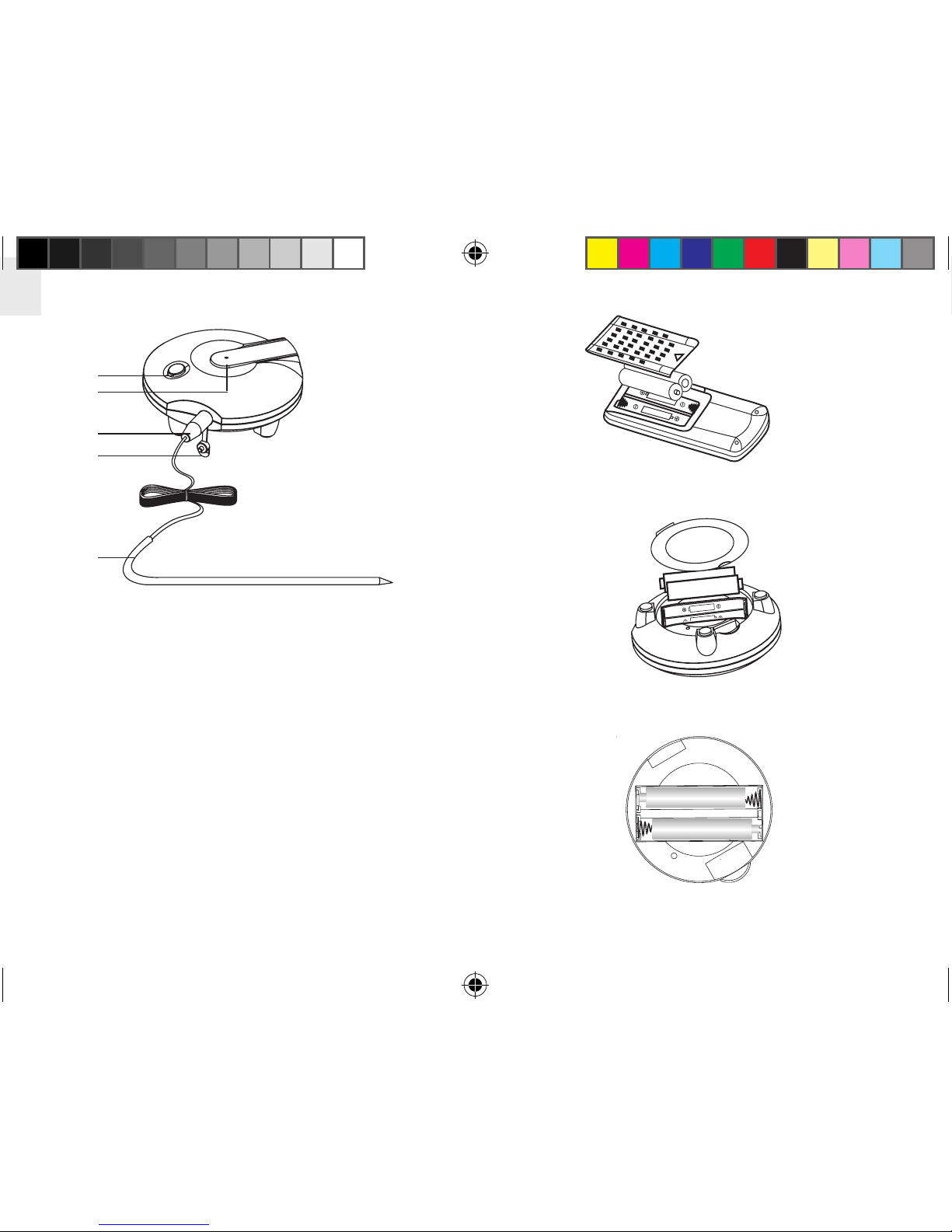

Figure 2. Thermometer Sensor
1. Power button
2. Thermometer sensor LED
3. Probe socket
4. Probe socket cover
5. Probe
Figure 3. Insert Batteries (Monitor)
Figure 4. Insert Batteries (Thermometer Sensor)
Figure 5. reset (Thermometer Sensor)
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
reset
"AAA" UM4 1.5V
1
2
3
4
5
AW129_M_STD_EN_OP.indd 2 10/11/06 8:53:00 AM
P/N: 086L002935-059 REV1
3/23

3
EN
Figure 6. Battery Compartment (Monitor)
1. Hi / Lo button
2. °C / °F button
3. reset button
Figure 7. Belt Clip and Stand Position
SETUP
INSTALLING THE BATTERIES
Follow these steps to install the batteries.
In the Monitor (Figures 3,5 and 7)
1. Slide down and lift the belt clip off the back of the monitor.
Slide then lift up to remove the battery compartment
cover.
2. Place two AA batteries in the compartment as indicated by
the polarity symbols (+ and -).
3. Press reset in the battery compartment using a pointed
object such as a paper clip (Figure 5).
NOTE Reset both the monitor and the thermometer sensor
within 60 seconds to synchronize signal transmission.
4. Replace the cover and the belt clip.
In the Thermometer Sensor (Figure 4)
1. Slide the battery compartment cover open.
2. Insert two AAA size batteries into the compartment
matching the polarities (as shown). Press reset using a
pointed object such as a paper clip.
3. Replace the battery compartment cover.
NOTE When appears on the monitor, replace the
batteries.
reset
Hi /Lo C / F
"AA" UM3 1.5V
1
2
3
AW129_M_STD_EN_OP.indd 3 10/11/06 8:53:02 AM
P/N: 086L002935-059 REV1
4/23

4
EN
°C / °F
(Figure 6)
To select Fahrenheit of Celsius, slide the °C / °F switch.
VOLUME
(Figure 6)
To adjust the monitor’s volume, slide the Hi/Lo switch, located
in the thermometer battery compartment.
LED INDICATOR
(Figure 2)
The red LED in the middle of the thermometer sensor flashes
to indicate that it is on and transmitting.
SENSOR LOCATION
(Figure 7)
You can wear the monitor on your belt or stand it up on a flat
surface. To stand it up, remove the belt clip from the back
of the monitor. Insert the left or right side of the clip into the
lower part of the slot, then snap the other side into the other
lower slot.
CONNECTING THE PROBE
(Figure 2)
Locate the probe socket cover on the top right side of the
thermometer sensor and carefully pull it out. Plug the wire
end of the meat probe into the socket.
OPERATION
The doneness level selections, Rare, Med Rare, Medium, and
Well Done only apply to beef, lamb and veal. For chicken,
turkey, pork, fish, and hamburger the monitor defaults to
Well Done.
1. Press and hold power until the thermometer sensor’s red
LED flashes. Then press and hold power until the monitor’s
green LCD lights and all display segments appear.
2. Press select (twice) until the desired meat appears. You
can choose between , , , (hamburger),
, (turkey), (chicken) or .
3. Press cook repeatedly to select the level of doneness.
TIP: This product gauges internal temperature only and is
not meant to substitute recipe instructions. The ranges for
meat types and doneness levels are guidelines only. Some
recipes may call for the meat (such as turkey or chicken) to
be removed from the heat source 15-30 minutes earlier, so
that the internal temperature can continue to rise before the
meat is carved. Always follow the recipe instructions to ensure
that the meat is fully and properly cooked.
AW129_M_STD_EN_OP.indd 4 10/11/06 8:53:04 AM
P/N: 086L002935-059 REV1
5/23

5
EN
4. Place the thermometer near the cooking area and insert
the tip of the probe into the center of the meat. Use the
monitor’s stand for easy viewing or use the belt clip.
NOTE
• For a clear signal, place the monitor within 100 feet
(30.5m) of the thermometer sensor
• Place the thermometer sensor away from direct heat or
flame. Do not rest the probe on the cooking surface as
doing so can damage the thermistor inside the probe.
5. When the meat is done, remove the probe from the meat
and let it cool before touching it. Press power on the
monitor and thermometer sensor to turn them off.
6. Disconnect the probe from the thermometer sensor and
replace the socket cover. After you finish cooking, wipe the
monitor and the thermometer sensor with a damp cloth.
Gently wash the steel probe only with mild dish detergent
and warm water.
NOTE Do not use a dishwasher to clean the probe and do
not immerse the monitor or thermometer sensor in water or
liquid.
CHECK SIGNALS AND ALARM
SIGNAL
Indicates no signal.
Indicates the thermometer is receiving a signal from the
sensor.
ALARM
• Three beeps - indicates that the monitor is not receiving
a signal from sensor.
• Four beeps - indicates that the current temperature is
within five degrees of the target temperature.
• A continuous beep - indicates that the sensor has
reached the target temperature.
• A fast and continuous beep - indicates that the meat
is overcooked.
BATTERY
Appears on the monitor to indicate the condition of the
batteries. Please observe the following information for an
indication of when the batteries need to be replaced.
• main - indicates that the monitor’s battery is low.
• remote - indicates that the thermometer sensor
battery is low.
AW129_M_STD_EN_OP.indd 5 10/11/06 8:53:05 AM
P/N: 086L002935-059 REV1
6/23

6
EN
• main remote - indicates that the batteries are low in
both the monitor and thermometer sensor.
• Use only fresh batteries of the specified size.
• Do not mix old and new batteries, different types of batteries
(standard, alkaline, or rechargeable), or rechargeable
batteries of different capacities.
• If you do not plan to use the thermometer for a month or
longer, please remove the batteries to prevent leakage and
damage.
PRECAUTIONS
This product is engineered to give you years of satisfactory
service if you handle it carefully. Here are a few precau-
tions:
• Do not subject the unit to excessive force, shock, dust,
temperature or humidity
• Do not cover the ventilation holes with any items such s
newspapers, curtains etc.
• Do not immerse the unit in water. If you spill liquid over it,
dry it immediately with a soft, lint-free cloth.
• Do not clean the unit with abrasive or corrosive
materials.
• Do not tamper with the unit ’s internal components. This
invalidates the warranty.
• Only use fresh batteries. Do not mix new and old
batteries.
• Images shown in this manual may differ from the actual
display.
• When disposing of this product, ensure it is collected
separately for special treatment.
• Placement of this product on certain types of wood may
result in damage to its finish for which Oregon Scientific
will not be responsible. Consult the furniture manufacturer’s
care instructions for information.
• The contents of this manual may not be reproduced without
the permission of the manufacturer.
NOTE The technical specifications for this product and the
contents of the user manual are subject to change without
notice.
SPECIFICATIONS
Specifications are typical and individual units may vary.
Specifications are subject to change without notice.
MONITOR
Batteries 2 x AA 1.5V
Operating temperature range 0°C to 50°C
(32°F to 122°F)
Storage temperature range -30°C to 70°C
(-22°F to 158°F)
LCD display range 0°C/°F to 199°C/°F
AW129_M_STD_EN_OP.indd 6 10/11/06 8:53:05 AM
P/N: 086L002935-059 REV1
7/23

7
EN
THERMOMETER SENSOR PROBE
Batteries 2 x AAA 1.5V
Operating temperature range -20°C to 250 °C
(-4°F to 482°F)
GENERAL
Stainless steel probe (length) 3.28feet (1 meter)
Temperature resolution ±1°C (± 2°F)
Heat resistance 70°C (158°F)
Stainless steel probe
operating temperature 250°C (482°F) Maximum
NOTE The operation temperature range of the sensor probe
is -20°C to 250°C (4°F to 482°F). The LCD display range is
0°C/°F to 199°C/°F. When the display temperature is out of
range, the display digits flash.
EU-DECLARATION OF CONFORMITY
Hereby, IDT Technology Limited, declares that the Wireless
BBQ Thermometer (Model AW129) is in compliance with
the essential requirements and other relevant provisions of
Directive 1999/5/EC.
A copy of the signed and dated Declaration of Conformity is
available on request via our Customer Service.
COUNTRIES RTTE APPROVAL COMPLIED
All EU Countries, Switzerland CH
and Norway N
AW129_M_STD_EN_OP.indd 7 10/11/06 8:53:05 AM
P/N: 086L002935-059 REV1
8/23

1
FR
select
cook
power
1
2
3
4
5
6
7
8
Thermomètre Sans fil pour
BARBECUE
MODÈLE : AW129
MANUEL D’UTILISATION
TABLE DES MATIÈRES
Fonctions des touches .................................................... 1
Mise en marche ................................................................ 3
Installation des piles ...................................................... 3
°C / °F ................................................................................. 4
Volume ............................................................................... 4
Témoin lumineux .............................................................. 4
Installation de la sonde .................................................... 4
Branchement du capteur ................................................. 4
Fonctionnement ................................................................ 4
Signal et Alarme ...............................................................5
Signal ............................................................................ 5
Alarme ........................................................................... 5
Pile ..................................................................................... 6
Précaution ......................................................................... 6
Spécifications ................................................................... 6
EU-Déclaration de Conformité ........................................ 7
FONCTIONS DES TOUCHES
Schéma 1. Appareil de Contrôle
1. Indique la communication entre l’appareil de contrôle / la
sonde thermomètre
2. Indicateur de piles faibles
3. Température cible
4. Bouton Select / Cook [Sélection / Cuisson]
5. Type de viande
6. Niveau de cuisson
7. Température actuelle
8. Bouton Power Alimentation
AW129_M_STD_FR_R3.indd 1 10/10/06 5:13:45 PM
P/N: 086L002935-059 REV1
9/23

2
FR
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
reset
"AAA" UM4 1.5V
1
2
3
4
5
Schéma 3. Insertion des Piles (Appareil de Contrôle)
Schéma 4. Insertion des Piles (Sonde Thermomètre)
Schéma 5. Réinitialisation (Sonde Thermomètre)
Schéma 2. Sonde Thermomètre
1. Bouton Power [Alimentation]
2. Témoin de la sonde thermomètre
3. Prise du capteur
4. Protection de la prise du capteur
5. Capteur
AW129_M_STD_FR_R3.indd 2 10/10/06 5:13:48 PM
P/N: 086L002935-059 REV1
10/23

3
FR
reset
Hi /Lo C / F
"AA" UM3 1.5V
1
2
3
Schéma 6. Logement des Piles (Appareil de Contrôle)
1. Bouton Hi / Lo [Fort / Faible]
2. Bouton °C / °F
3. Bouton reset [réinitialisation]
Schéma 7. Clip Ceinture et Position sur Pied
MISE EN MARCHE
INSTALLATION DES PILES
Procéder comme indiqué ci-dessous pour installer les piles.
Dans l’Appareil de Contrôle (Schémas 3, 5 et 7)
1. Pousser vers le bas puis soulever le clip ceinture pour
l’extraire de l’appareil de contrôle (face arrière). Faire
glisser puis soulever le couvercle du logement des piles.
2. Insérer deux piles AA dans le logement, en respectant la
polarité indiquée (+ et -).
3. Appuyer sur reset, à l’intérieur du logement des piles,
à l’aide d’un objet à pointe arrondie tel qu’un trombone
(Schéma 5).
REMARQUE Réinitialiser à la fois l’appareil de contrôle
et la sonde thermomètre dans les 60 secondes afin de
synchroniser la transmission du signal.
4. Remettre le couvercle et le clip ceinture en place.
Dans la Sonde Thermomètre (Schéma 4)
1. Ouvrir le couvercle du logement des piles.
2. Insérer deux piles AAA dans le logement, en respectant
la polarité (cf. indications). Appuyer sur reset à l’aide d’un
objet à pointe arrondie tel qu’un trombone.
3. Remettre le couvercle du logement des piles en place.
REMARQUE Remplacer les piles lorsque apparaît
sur l’appareil de contrôle.
AW129_M_STD_FR_R3.indd 3 10/10/06 5:13:49 PM
P/N: 086L002935-059 REV1
11/23

4
FR
°C / °F
(Schéma 6)
Pour alterner entre degrés Fahrenheit et Celsius, positionner
le sélecteur °C / °F sur l’unité souhaitée.
VOLUME
(Schéma 6)
Pour régler le volume de l’appareil de contrôle, positionner
le sélecteur Hi / Lo [Fort / Faible] sur le réglage souhaité ;
ce sélecteur se trouve dans le logement des piles du ther-
momètre.
TEMOIN LUMINEUX
(Schéma 2)
Le témoin rouge, situé au milieu de la sonde thermomètre
clignote pour indiquer que l’appareil est en marche et en train
de transmettre les données.
INSTALLATION DE LA SONDE
(Schéma 7)
L’appareil de contrôle peut être porté à la ceinture ou installé
debout sur une surface plane. Pour installer le pied, retirer
le clip ceinture à l’arrière de l’appareil de contrôle. Insérer un
des côtés du clip dans la partie inférieure de l’encoche, puis
faire de même de l’autre côté.
BRANCHEMENT DU CAPTEUR
(Schéma 2)
Après avoir repéré la protection de la prise du capteur en
haut à droite de la sonde thermomètre, la retirer avec pré-
caution. Brancher l’embout du fil du capteur pour viande sur
cette prise.
FONCTIONNEMENT
Les sélections de niveau de cuisson Rare [Bleu], Med Rare
[Saignant], Medium [À point] et Well Done [Bien cuit]
s’appliquent uniquement au bœuf, à l’agneau et au veau.
Pour le poulet, la dinde, le porc, le poisson et les hamburg-
ers, l’appareil de contrôle est réglé par défaut sur Well Done
[Bien Cuit].
1. Appuyer sur power sans relâcher jusqu’à ce que le témoin
rouge de la sonde thermomètre clignote. Puis, appuyer
sur power sans relâcher jusqu’à ce que le LCD vert de
l’appareil de contrôle s’allume et que tous les segments
de l’affichage apparaissent.
2. Appuyer sur select (deux fois) jusqu’à ce que la viande
souhaitée apparaisse. Les choix disponibles sont :
(bœuf), (agneau), (veau), (hamburger),
(porc), (dinde), (poulet) ou (poisson).
3. Appuyer plusieurs fois sur cook pour sélectionner le niveau
de cuisson.
CONSEIL : Ce produit a uniquement pour fonction de mesurer
la température interne des aliments et ne remplace pas une
AW129_M_STD_FR_R3.indd 4 10/10/06 5:13:51 PM
P/N: 086L002935-059 REV1
12/23

5
FR
recette de cuisine. Les différents niveaux de cuisson pour
les différents types de viande ne sont donnés qu’à titre
indicatif. Certaines recettes exigent que la viande (telle que
la dinde ou le poulet) soit retirée de la plaque de cuisson 15
à 30 minutes plus tôt, afin que la température interne puisse
se propager avant que la viande soit découpée. Le suivi de
recettes reste indispensable pour assurer une cuisson ap-
propriée de la viande.
4. Placer le thermomètre à proximité de la zone de cuisson,
puis enfoncer la pointe du capteur au cœur de la viande.
Utiliser le clip ceinture ou le pied de l’appareil de contrôle
pour faciliter la lecture des données relevées.
REMARQUE
• Pour recevoir correctement le signal, l’appareil de
contrôle doit être placé à une distance maximum de
100 pieds (30,5 m) de la sonde thermomètre.
• Maintenir la sonde thermomètre à l’écart de la chaleur
et des flammes. Ne pas poser le capteur sur la surface
de cuisson car la thermistance qui se trouve à l’intérieur
pourrait être endommagée.
5. Lorsque la viande est cuite, retirer le capteur de la viande
et le laisser refroidir. Appuyer sur power sur l’appareil de
contrôle et sur la sonde thermomètre pour les éteindre.
6. Débrancher le capteur de la sonde thermomètre et remettre
la protection de la prise en place. Lorsque le plat cuisiné
est terminé, essuyer l’appareil de contrôle et la sonde
thermomètre avec un chiffon légèrement humide. Laver
délicatement le capteur en inox, en utilisant uniquement
un produit vaisselle doux et de l’eau chaude.
REMARQUE Ne pas laver le capteur au lave-vaisselle
et ne pas immerger l’appareil de contrôle ou la sonde
thermomètre dans l’eau ni aucun autre liquide.
SIGNAL ET ALARME
SIGNAL
Indique qu’aucun signal n’est reçu.
Indique que le thermomètre est en train de recevoir un
signal.
ALARME
• Trois bips sonores : Indique que l’appareil de contrôle
ne parvient pas à recevoir le signal de la sonde.
• Quatre bips sonores : Indique que la température actuelle
est à cinq degrés de la température cible.
• Un bip en continu : Indique que la sonde a atteint la
température cible.
• Un bip rapide en continu : Indique que la viande est trop
cuite.
PILE
apparaît sur l’appareil de contrôle pour indiquer l’état des
piles. Respecter les indications suivantes pour savoir quand
remplacer les piles.
• main [Principal] : Indique que les piles de l’appareil
de contrôle sont faibles.
AW129_M_STD_FR_R3.indd 5 10/10/06 5:13:52 PM
P/N: 086L002935-059 REV1
13/23

6
FR
• remote [sans fil] : Indique que les piles de la sonde
thermomètre sont faibles.
• main remote [principal et sans fil] : indique que les
piles sont faibles à la fois sur l’appareil de contrôle et sur
la sonde thermomètre.
• Utiliser uniquement des piles neuves du type
recommandé.
• Ne pas mélanger des piles neuves avec des piles
usagées ou différents types de piles (standard, alcaline,
rechargeable) ou encore des piles rechargeables de
différentes capacités.
• S’il n’est pas prévu d’utiliser le thermomètre dans le
mois à venir (ou plus longtemps), retirer les piles afin
d’éviter qu’elles ne coulent et qu’elles ne causent des
dommages.
PRÉCAUTIONS
Cet appareil est conçu pour vous donner satisfaction pendant
de nombreuses années si vous le manipulez soigneusement.
Voici quelques precautions:
• Ne pas soumettre le produit à une force excessive, au
choc, à la poussière, aux changements de température
ou à l’humidité.
• Ne pas couvrir les trous de ventilation avec des journaux,
rideaux etc...
• Ne pas immerger le produit dans l’eau. Si vous renversez
du liquide sur l’appareil, séchez-le immédiatement avec
un tissu doux.
• Ne pas nettoyer l’appareil avec des matériaux corrosifs ou
abrasifs.
• Ne pas trafiquer les composants internes. Cela invalidera
votre garantie.
• N’utilisez que des piles neuves. Ne pas mélanger des
piles neuves et usagées.
• Les images de ce manuel peuvent différer de l’aspect réel
du produit.
• Lorsque vous désirez vous débarrasser de ce produit,
assurez-vous qu’il soit collecté séparément pour un
traitement adapté.
• Le poser sur certaines surfaces en bois peut endommager
la finition du meuble, et Oregon Scientific ne peut en
être tenu responsable. Consultez les mises en garde du
fabricant du meuble pour de plus amples informations.
• Le contenu du présent manuel ne peut être reproduit sans
la permission du fabriquant.
REMARQUE Les caractéristiques techniques de ce
produit et le contenu de ce manuel peuvent être soumis à
modifications sans préavis.
SPECIFICATIONS
Il s’agit de spécifications types qui peuvent varier d’un appareil
à l’autre. Les spécifications sont susceptibles de modifications
sans avis préalable.
AW129_M_STD_FR_R3.indd 6 10/10/06 5:13:53 PM
P/N: 086L002935-059 REV1
14/23

7
FR
EU-DECLARATION DE CONFORMITE
Par la présente IDT Technology Limited déclare que le
Thermomètre Sans fil pour BARBECUE Modèle AW129 est
conforme aux exigences essentielles et aux autres disposi-
tions pertinentes de la directive 1999/5/CE. Une copie signée
et datée de la déclaration de conformité est disponible sur
demande auprès de notre Service Client.
Une copie signée et datée de la déclaration de conformité est
disponible sur demande auprès de notre Service Client.
APPAREIL DE CONTROLE
Piles 2 x AA 1,5 V
Plage de température de
fonctionnement 0 °C à 50 °C
(32 °F à 122 °F)
Plage de température de stockage -30 °C à 70 °C
(-22 °F à 158 °F)
Plage d’affichage LCD 0 °C / °F à 199 °C / °F
SONDE THERMOMETRE AVEC CAPTEUR
Piles 2 x AAA 1,5 V
Plage de température de
fonctionnement -20°C à 250 °C
(4 °F à 482 °F)
GENERALITES
Capteur en inox (longueur) 3,28 pieds (1 mètre)
Précision de température ±1 °C (± 2 °F)
Résistance à la chaleur 70°C (158°F)
Température de fonctionnement
du capteur en inox 250°C (482 °F)
Maximum
REMARQUE La plage de température de fonctionnement
du capteur de la sonde est de -20 °C à 250 °C (4 °F à
482 °F). La plage d’affichage LCD est de 0 °C / °F à
199 °C / °F. Lorsque la température affichée dépasse cette
plage, les chiffres clignotent.
PAYS CONCERNÉS RTT&E
Tous les pays Européens, la Suisse et CH
la Norvège N
AW129_M_STD_FR_R3.indd 7 10/10/06 5:13:53 PM
P/N: 086L002935-059 REV1
15/23

1
ES
TERMÓMETRO INALÁMBRICO BBQ
MODELO AW129
MANUAL DE USO
ÍNDICE
Características principales .............................................. 1
Puesta a punto .................................................................. 3
Instalación de las pilas .................................................. 3
°C / °F ................................................................................. 4
Volumen ............................................................................. 4
Indicador LED ................................................................... 4
Situación del monitor ....................................................... 4
Conexión de la sonda ...................................................... 4
Funcionamiento ................................................................ 4
Señales de control y alarma ............................................ 5
Señal ............................................................................. 5
Alarma ........................................................................... 5
Pilas ................................................................................... 5
Precaución ........................................................................ 6
Especificaciones .............................................................. 6
EU-Declaración de Conformidad .................................... 7
CARACTERÍSTICAS PRINCIPALES
Figura 1. Monitor
1. Indica si hay comunicación entre el sensor de temperatura
y el monitor
2. Indicador de pilas con poca carga
3. Temperatura deseada
4. Botón Seleccionar / Cocinar
5. Tipo de carne
6. Grado de asado
7. Temperatura actual
8. Botón de encendi
select
cook
power
1
2
3
4
5
6
7
8
AW129_M_STD_ES_R3.indd 1 10/10/06 5:48:44 PM
P/N: 086L002935-059 REV1
16/23

2
ES
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
"AA" UM3 1.5V
reset
"AAA" UM4 1.5V
1
2
3
4
5
Figura 3. Colocación de las pilas (Monitor)
Figura 4. Colocación de las pilas (Sensor de temperatura)
Figura 5. Reset (sensor de temperatura)
Figure 2. Sensor de temperatura
1. Botón de encendido
2. LED del sensor de temperatura
3. Enchufe para la sonda
4. Tapa para el enchufe de la sonda
5. Sonda
AW129_M_STD_ES_R3.indd 2 10/10/06 5:48:46 PM
P/N: 086L002935-059 REV1
17/23

3
ES
reset
Hi /Lo C / F
"AA" UM3 1.5V
1
2
3
Figura 6. Compartimento de las pilas (Monitor)
1. Botón de selección de volumen Alto / Bajo (Hi / Lo)
2. Selector °C / °F
3. Botón de reset
Figura 7. Gancho para el cinturón o para sujeción vertical
PUESTA A PUNTO
INSTALACIÓN DE LAS PILAS
Para instalar las pilas siga estos pasos:
En el monitor (Figuras 3, 6 y 7)
1. Desplace hacia abajo el gancho para el cinturón situado en
la parte trasera del monitor y levántelo. Desplace entonces
la tapa del compartimento de las pilas hasta que quede
libre y se pueda retirar.
2. Coloque 2 pilas AA en el compartimento, en la posición
indicada por los símbolos de polaridad (+ y -).
3. Pulse el botón reset situado en el compartimento utilizando
un objeto puntiagudo, como por ejemplo un clip sujeta
papeles (figura 6).
NOTA Debe usar reset, tanto en el monitor como en
el sensor de temperatura, con un intervalo de tiempo
entre uno y otro no superior a 60 segundos, para que se
sincronice la señal de transmisión.
4. Vuelva a colocar la tapa del compartimento y el gancho
para el cinturón.
En el sensor de temperatura (figura 5)
1. Desplace la tapa del compartimento y retírela.
2. Coloque 2 pilas de tamaño AA en el compartimento
haciendo coincidir los polos de las pilas con los signos
de polaridad correspondientes (como se muestra en la
figura). Pulse el botón reset situado en el compartimento
utilizando un objeto puntiagudo, como por ejemplo un clip
sujeta papeles.
AW129_M_STD_ES_R3.indd 3 10/10/06 5:48:47 PM
P/N: 086L002935-059 REV1
18/23

4
ES
3. Vuelva a colocar las pilas del compartimento.
NOTA Sustituya las pilas cuando en el monitor aparezca
el símbolo .
°C / °F
(Figura 6)
Desplace el conmutador °C / °F para seleccionar grados
Fahrenheit o Celsius
VOLUMEN
(Figura 6)
Para ajustar el volumen del monitor desplace el conmutador
Hi/Lo situado en el compartimento de las pilas del monitor.
INDICADOR LED
(Figura 2)
El LED rojo situado en el centro del sensor de temperatura
parpadea para indicar que está encendido y transmitiendo.
SITUACIÓN DEL MONITOR
(Figura 7)
Puede llevar el monitor en su cinturón o dejarlo de pié sobre
una superficie plana. Para fijarlo en posición vertical retire el
gancho para el cinturón situado en la parte trasera del monitor.
Introduzca la parte izquierda o derecha del gancho en la parte
baja de la abertura lateral correspondiente, y haga luego lo
mismo con la otra parte.
CONEXIÓN DE LA SONDA
(Figura 2)
Localice la tapa del enchufe para la sonda, en la parte superior
derecha del sensor de temperatura, y extráigala con cuidado.
Introduzca el extremo del cable de la sonda en el enchufe.
FUNCIONAMIENTO
Los grados de asado, Poco hecho (Rare), Medio hecho (Med
Rare), En su punto (Medium), Muy hecho (Well Done) se
aplican sólo a buey, cordero y ternera. Para pollo, pavo, cerdo,
pescado y hamburguesa el valor predeterminado del monitor
es muy hecho (Well Done).
1. Mantenga pulsado el botón power hasta que el LED rojo
del sensor de temperatura parpadee. Pulse entonces de
nuevo el botón power y manténgalo pulsado hasta que
se Ilumine la luz verde de la pantalla LCD del monitory se
activen en la pantalla todos los segmentos.
2. Pulse select hasta que aparezca el nombre de la
carne deseada. Puede elegir entre , , ,
hamburguesa, , pavo, pollo o .
3. Pulse cook varias veces para seleccionar el grado de
asado.
CONSEJO: Este producto estima únicamente la temperatura
interna y no está destinado a sustituir las instrucciones de
las recetas. Los tipos de carne y los grados de asado son
meramente orientativos. Algunas recetas pueden indicar que
ciertas carnes (como el pavo o el pollo) se retiren del fuego
15-30 minutos antes, de manera que la temperatura interna
AW129_M_STD_ES_R3.indd 4 10/10/06 5:48:49 PM
P/N: 086L002935-059 REV1
19/23

5
ES
siga aumentado antes de que se trinche la carne. Siga siempre
las instrucciones de la receta para asegurar que la carne está
completa y correctamente cocinada.
4. Coloque el termómetro cerca de la barbacoa e inserte
la punta de la sonda en el centro de la carne. Utilice el
soporte del monitor para controlar el asado con facilidad,
o use el gancho para el cinturón.
NOTA
• Para que la comunicación entre monitor y sensor sea
buena sitúe el monitor a no más de 30,5 metros (100
pies) del sensor de temperatura.
• Coloque el sensor de temperatura lejos de llamas u
otras fuentes directas de calor. No deje la sonda sobre
la superficie utilizada para el asado, ya que eso puede
dañar el termistor incorporado en la sonda.
5. Cuando la carne esté lista, retire la sonda y no la toque
hasta que se enfríe. Pulse power en el monitor y en el
sensor de temperatura para apagarlos.
6. Desconecte la sonda del sensor de temperatura y vuelva a
colocar la tapa del conector. Después de cocinar, limpie el
sensor de temperatura y el monitor con un paño húmedo.
Lave la sonda con cuidado utilizando sólo un detergente
suave para vajilla y agua templada.
NOTA No lave la sonda en un lavavajillas, y no
introduzca ni la sonda de temperatura ni el monitor en
agua o en cualquier otro líquido.
SEÑALES DE CONTROL Y ALARMA
SEÑAL
Indica que no hay señal.
Indica que el monitor está recibiendo señal del sensor de
temperatura.
ALARMA
• Tres pitidos – indican que el monitor no está recibiendo
la señal del sensor.
• Cuatro pitidos – indican que la temperatura actual está
dentro de un intervalo de 5 grados de la temperatura
deseada.
• Un pitido continuo – indica que la temperatura ha
alcanzado el valor deseado.
• Un pitido agudo y continuo – indica que la carne está
siendo demasiado cocinada.
PILAS
Este símbolo aparece en el monitor para indicar que las
pilas tienen poca carga. Consulte la siguiente información
para determinar cuándo debe sustituir las pilas.
• main -– indica que las pilas del monitor tienen poca
carga.
• remote - indica que las pilas del sensor de
temperatura tienen poca carga.
AW129_M_STD_ES_R3.indd 5 10/10/06 5:48:50 PM
P/N: 086L002935-059 REV1
20/23
