Osborne Big Wheel RF1 Series Quick reference guide

Osborne Big Wheel hog feeders are packaged carefully and compactly to ensure
their safe arrival at minimum cost. Each part was quality inspected prior to
shipment and each carton was carefully packed to ensure that all necessary
parts were present for the assembly.
UNPACKING
Upon receiving your shipment, check the cartons for in transit handling damage.
ALERT THE DELIVERING CARRIER IMMEDIATELY if damage is discovered.
Continue unpacking only after the carrier has acknowledged the damage and
potential loss of contents.
NOTICE
All loss or damage in transit is the responsibility of the delivering carrier,
NOT OSBORNE INDUSTRIES. To protect your rights in the event of damage
or loss, sign the delivery waybill only after the carrier has acknowledged in writing that damage or loss has occurred. In the event that damage is
revealed only after unpacking is complete, notify the delivering carrier immediately and request an inspection of the damaged merchandise before proceeding.
RLX-0521_I
RF1 SERIES
FINISH CONFINEMENT FEEDER
Assembly & Operating Instructions
Big Wheel®Hog Feeders

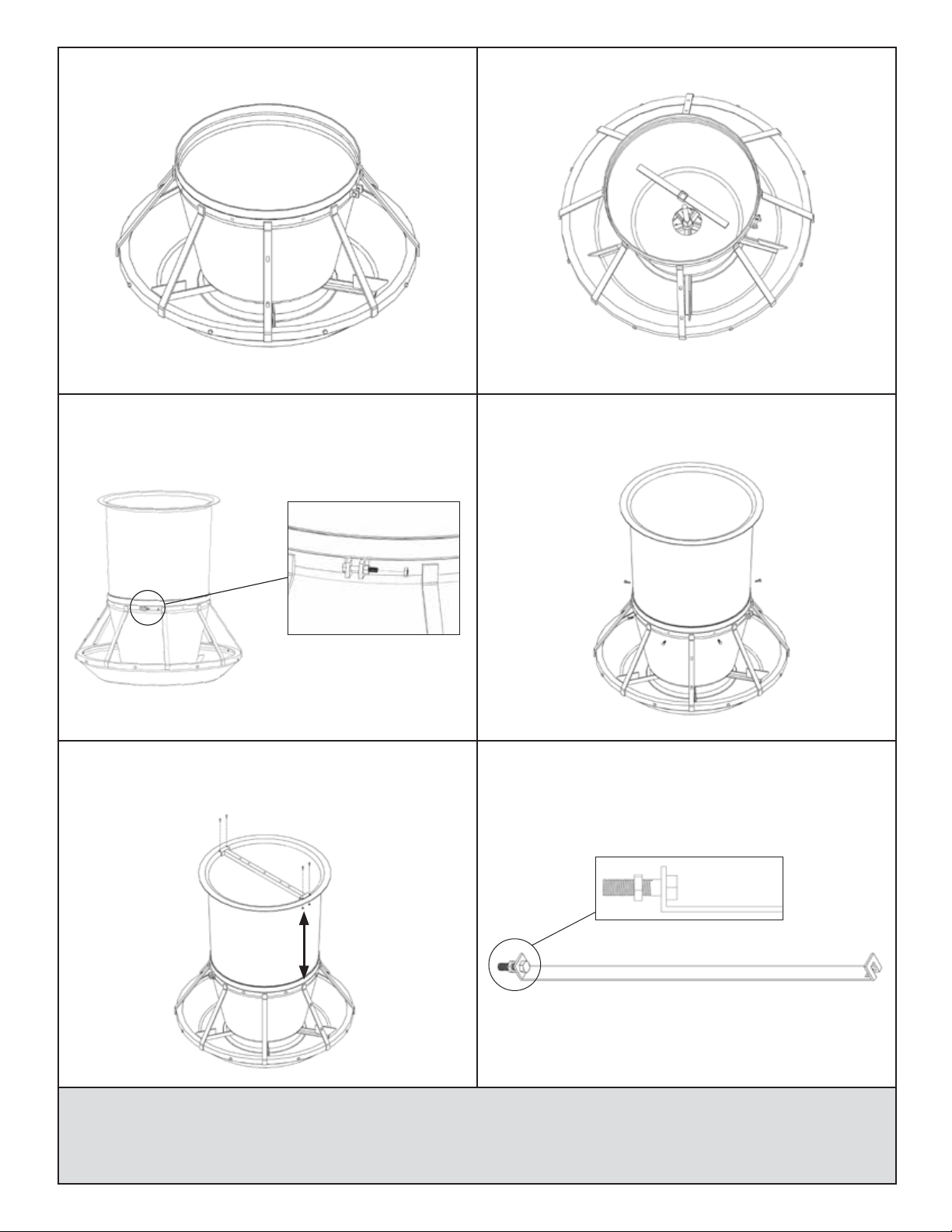

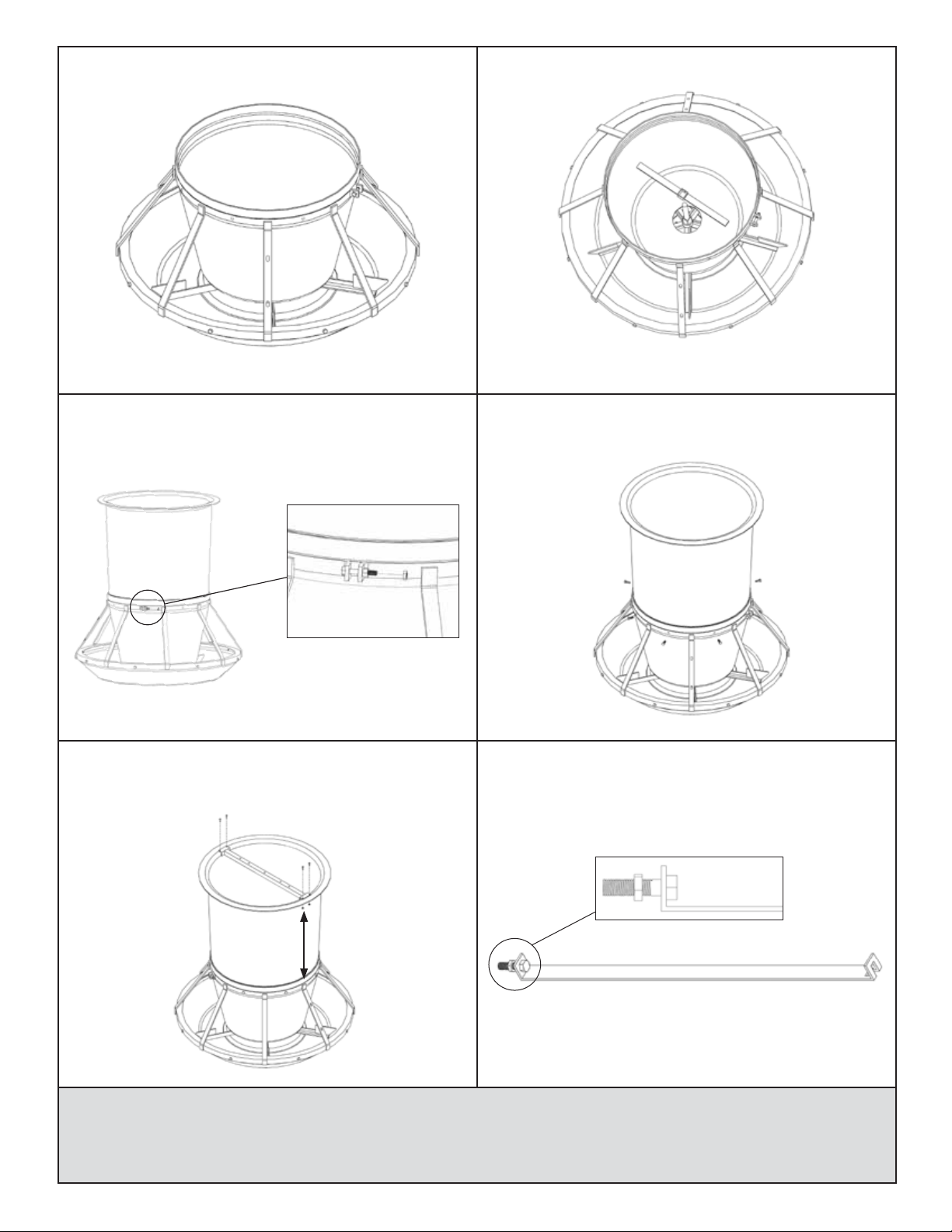

1. Install axle (Item 10) into center recess of trough (Item 12). Drill 3/16-in.
holes through trough using axle as guide. Secure using 10-24 at head
machine screws and 10-24 nuts (Items 11 & 13).
2. Place 3/4-in. feed wheel washer (Item 9) on axle followed by feed wheel
(Item 8). If wheel does not turn freely, check for and remove paint or
galvanizing residue.
3. Force trough divider cage (Item 6) onto trough using rubber mallet.
Ensure no gaps exist between cage and trough as berglass could break
when bolts are installed.
Drill 5/16-in. holes through trough using cage as a guide. Install 5/16 x
7/8-in. bolts and 5/16 nuts (Items 7). DO NOT OVER-TIGHTEN BOLTS
ON FIBERGLASS.
4. Attach 5/16 x 2-in. cage tightener bolt and 5/16-in. hex nut (Items 4) into
top of cage divider but do not tighten.
Required Tools
cordless drill 3/16-in. drill bit
5/16-in. drill bit 1/2-in. wrench
3/8-in. wrench 9/16-in. wrench
1/2-in. socket wrench screwdriver
pliers rubber mallet
NOTE: Standard drill bits rapidly become dull when used on berglass. Ma-
sonry bits are recommended. Use thread-locker on all bolts.
ASSEMBLY AND OPERATING INSTRUCTIONS:

5. Slide hopper bottom (Item 3) inside cage. 6. Slide feed sweep (Item 2) on axle assembly inside hopper bottom. If it
does not touch the hopper bottom, remove it and turn it over.
Raise feed sweep about 1/8-in. and tighten set screw. Rotate the wheel
to ensure the sweep does not rub; adjust as necessary.
7. Slide hopper top (Item 1) inside the hopper bottom level and as far as
possible. Secure cage tightener bolt and nut until the hopper no longer
rotates within the cage. Install 5/16-in. cage tightener jam nut (Items 4).
8. Drill 5/16-in. holes through hopper top and bottom using the cage as a
guide. Install 5/16 x 7/8-in. bolts and nuts (Items 5). DO NOT OVER-
TIGHTEN ON FIBERGLASS.
9. Install crossbar (Item 15) on rim of hopper top. Align crossbar directly
above the cage bars with slotted holes. Drill 3/16-in. holes through rim
of hopper top using crossbar as a guide. Secure with 10-24 round head
machine screws and 10-24 nuts (Items 16 & 17).
10. Insert 3/8 x 1-1/2-in. bolt (Item 18A) into round hole at end of cone strap
(Item 18). Place 3/8-in. jam hex nut (Item 18B) on bolt and thread to
expose about 3/4-in. of threads.
ANCHORING THE FEEDER
For proper operation, all Osborne Big Wheel Feeders must be anchored securely to ooring. Anchor brackets, fasteners, and fenceline adapters are also avail-
able from Osborne, ordered separately. Contact Osborne Customer Service.

11. Install 5/16-in. at washer (Item 18C) on bolt, followed by berglass cone
(Item 19), another washer (Item 18C) and onto cone support (Item 20).
NOTE: Thread cone support onto bolt until the end of the bolt is ush with
the bottom of the nut inside cone support. Turn assembly over to verify
bolt is only threaded into nut and not extending into cone support. If it is
extending too far, the completed assembly may be limited to adjustment.
12. Tighten 3/8-in. jam hex nut against washer. Do not over-tighten.
13. Place completed assembly into feeder hopper. Align cone support onto
axle assembly.
14. Place feed adjustment assembly (Item 14) onto crossbar with back side
of assembly resting against at side of crossbar. Install the feed adjust-
ment assembly to crossbar with 5/16 x 7/8-in. bolt and 5/16-in. ange nut.
15. Connect cone strap and feed adjustment assembly. Set feed adjustment
assembly to position one (1) and adjust the two nuts so cone rests just
above feed sweep. This will be the lowest setting.
NOTE: Refer to ADJUSTMENT RECOMMENDATIONS below to set the
recommended cone height to start pigs.
16. Place bump bar agitators (Items 21) into the two middle holes on the
crossbar. Install washer and nuts. Adjust length of bump bars with the
nut. Use pliers to hold the bump bars in place. When the wheel is turned,
the bump bars should only drag along the hopper bottom about one-
fourth of a full circle.
ADJUSTMENT AND TRAINING RECOMMENDATIONS
To train pigs on the feeder, rst set adjustment assembly to 3 or 4 and manually turn the feed wheel until feed begins to ow. Then, manually scoop feed into
the trough and ll for the rst use. As the rst trough full is eaten, pigs learn through play that the feed wheel dispenses feed. Adjust the cone height as needed.
Proper adjustment will vary based upon feed grind, moisture content and animal size.
Nut to Tighten
Bolt NOT
extending
into cone
support.

Printed in the U.S.A.
P.O. Box 388 • Osborne, KS 67473 U.S.A.
Phone: [phone] • Fax: [phone]
[email protected] • www.osbornelivestockequipment.com
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
21
18
18A
19
18B
18C
18C
20
23
22

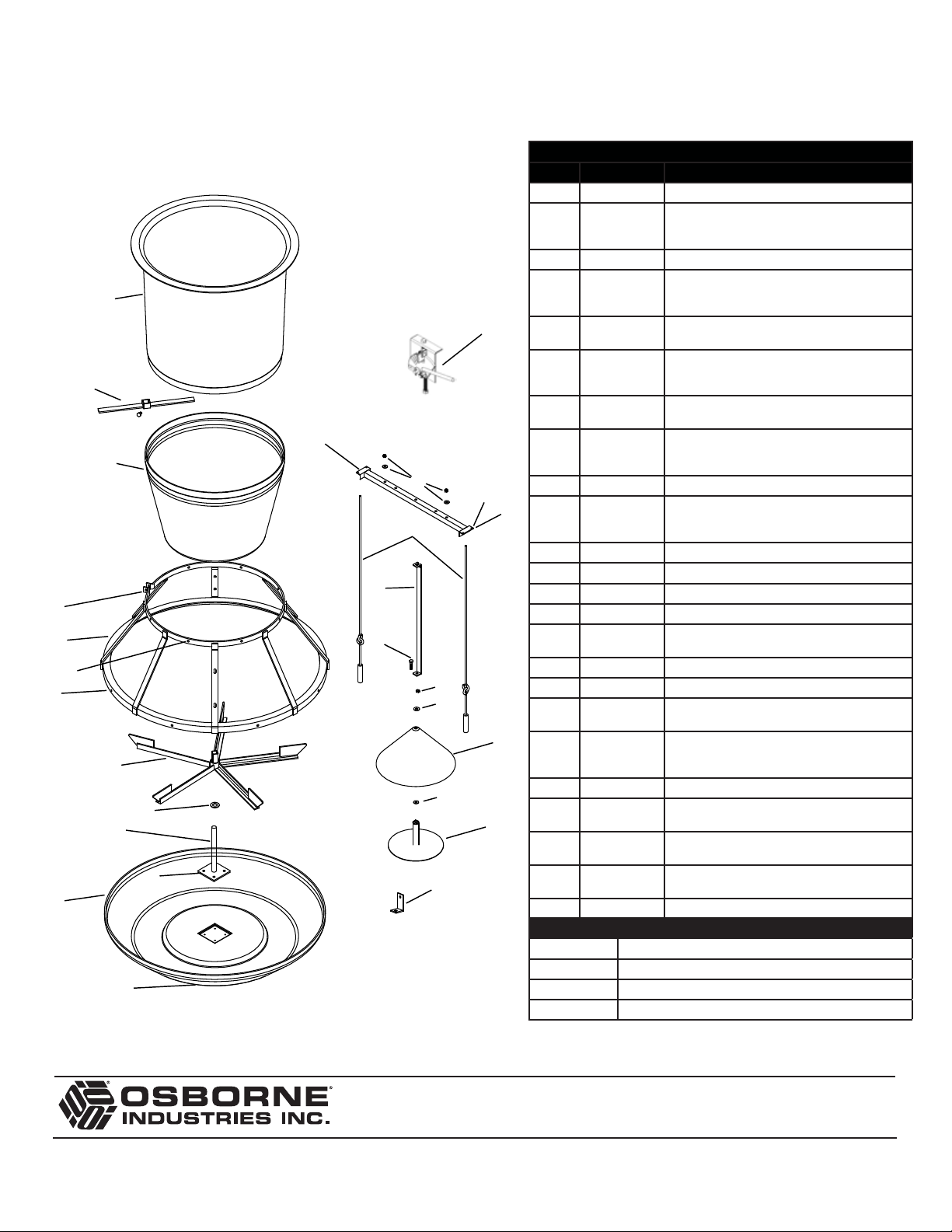

Osborne Big Wheel® RF1 Round Finish Feeder - 7.5 bu.
Item # Part # Description
1 KF-F10002 Hopper top
2 KF-F10007 or
KF-F1ZP01 or
KF-F1S003
Feed sweep with set screw
Feed sweep with set screw (zinc plated)
Feed sweep with set screw (stainless steel)
3 KF-F10001 Hopper bottom
4 INCLUDED IN
BOLT KIT
5/16 x 2-in. cage tightener bolt
5/16-in. hex cage tightener nut
5/16-in. cage tightener jam nut
5 INCLUDED IN
BOLT KIT
5/16 x 7/8-in. cage divider bolts (7 ea.)
5/16-in. cage divider nuts (7 ea.)
6 KF-F10005 or
KF-F1G001 or
KF-F1S001
Cage divider
Cage divider (galvanized)
Cage divider (stainless steel)
7 INCLUDED IN
BOLT KIT
5/16 x 7/8-in. cage divider bolts (8 ea.)
5/16-in. cage divider nuts (8 ea.)
8 KF-F10006 or
KF-F1G002 or
KF-F1S002
Feed wheel
Feed wheel (galvanized)
Feed wheel (stainless steel)
9 IN BOLT KIT 3/4-in. feed wheel washer
10 KF-F10008 or
KF-F1ZP02 or
KF-F1S004
Axle assembly
Axle assembly (zinc plated)
Axle assembly (stainless steel)
11 IN BOLT KIT 10-24 at-head machine screws (4 ea.)
12 KF-F10003 Trough
13 IN BOLT KIT 10-24 ange nuts (4 ea.)
14 KF-F10022 Feed delivery adjustment mechanism
15 KF-F10011 or
KF-F1ZP04
Crossbar
Crossbar (zinc plated)
16 IN BOLT KIT 10-24 round-head machine screws (4 ea.)
17 IN BOLT KIT 10-24 crossbar nuts (4 ea.)
18 KF-F10015 or
KF-F1ZP05
Cone strap
Cone strap (zinc plated)
18A
18B
18C
INCLUDED IN
BOLT KIT
3/8 x 1 1/2-in. bolt
3/8-in. jam hex nut
5/16-in. washer (2 ea.)
19 KF-F10004 Cone
20 KF-F10009 or
KF-F1ZP03
Cone support
Cone support (zinc plated)
21 FF-00RF1B or
FF-00RF1BZP
Bump bar agitator (2 ea.)
Bump bar agitator (zinc plated; 2 ea.)
22 RFN-2400
RFW-2000
Bump bar lock nut (2 ea.)
Bump bar washer (2 ea.)
23 FF-00RF1E Anchor bracket (order separately)
Replacement Bolt Kits
KF-F10012 Bolt kit (includes trough divider bolt kit)
KF-F10013 Trough divider bolt kit
KF-F1S005 Bolt kit (includes trough divider bolt kit; stainless steel)
KF-F1S006 Trough divider bolt kit (stainless steel)
OSBORNE BIG WHEEL®RF1 SERIES
FINISH CONFINEMENT FEEDER
PARTS LIST
Additional accessories, like hopper lids and multiple options in fenceline adapters, are available from Osborne, ordered separately.
Request the Big Wheel Feeder Assembly Video from Osborne Customer Service by phone or e-mail!

SERIE RF1
COMEDERO DE ENGORDA
Instrucciones de armado y operación
Comederos Big Wheel®para cerdos
1. Coloque el eje (Ítem 10) en el centro del plato (Ítem 12). Perfore oricios
de 3/16 pulgada en el plato usando el eje como guía. Fije usando las
pernos y tuercas 10-24 (Ítemes 11 y 13).
2. Coloque la golilla de la rueda de ¾ pulgada (Ítem 9), en el eje, seguida
por la rueda (Ítem 8). Si la rueda no gira libremente, revise y remueva los
residuos de pintura o glavanizado.
3. Fuerce la jaula (Ítem 6) en el plato usando un martillo de goma.
Asegúrese de que no queden espacios entre la jaula y el plato, pues se
puede dañar el plato al instalar los pernos.
Perfore oricios de 5/16 pulgada en el plato usando la jaula como guía.
Coloque los pernos de 5/16 x 7/8 pulgada (Ítemes 7). NO APRIETE
DEMASIADO LOS PERNOS EN EL PLÁSTICO.
4. Coloque el perno de ajuste de 5/16 x 2 pulgadas y la tuerca hex de 5/16
pulgada (Ítemes 4) en la parte superior de la jaula pero sin apretar.
HERRAMIENTAS NECESARIAS
Taladro Broca de 3/16 pulgada
Broca de 5/16 pulgada Llave de 1/2 pulgada
Llave de 3/8 pulgada Llave de 9/16 pulgada
Llave de dado 1/2 pulgada Desatornillador
Alicate Martillo de goma
OBSERVACIÓN: Las brocas estándares se desgastan rápidamente. Es re-
comendable usar brocas para cemento. Utilice sellador en todos los pernos.
Los Comederos Big Wheel de Osborne han sido empacados en forma compacta
y con cuidado, para un transporte seguro al mínimo costo. Cada parte ha
pasado por un cuidadoso control de calidad antes de ser despachada, siendo
empacada cuidadosamente para asegurar que todas las partes necesarias
estén disponible en el momento de armado.
DESEMPAQUE
Cuando reciba la mercancía, revise el embalaje y conrme que no tenga daños.
Alerte en forma inmediata a al compañía de transporte si es que hay algún
daño. Continúe desempacando sólo después que la compañía de transporte
ha registrado los daños y pérdidas posibles.
OBSERVACION
La pérdida o daño durante el transporte es responsabilidad de la empresa de
transporte, NO DE OSBORNE INDUSTRIES. Para proteger sus derechos en caso de daño o pérdida, rme la guía de despacho sólo después que la empresa
de transporte haya reconocido el daño o la pérdida por escrito. En caso que el daño se conozca sólo al terminar de desempacar, informe inmediatamente a
la empresa de transporte y solicite una inspección de la mercancía dañada antes de seguir.
INSTRUCCIONES DE ARMADO Y OPERACIÓN:

5. Deslice la tolva inferior (Ítem 3) sobre la jaula. 6. Deslice el barredor de alimento (Ítem 2) sobre el eje dentro de la tolva
inferior. Si ésta no toca la tolva inferior, remuévala y voltéela.
Levante el barredor de alimento aproximadamente 1/8 pulgada y apriete
el perno. Gire la rueda para asegurarse de que el barredor no roza;
ajuste si es necesario.
7. Deslice la tolva superior (Ítem 1) dentro de la tolva inferior, a nivel y lo
más adentro posible. Apriete el perno y tuerca de ajuste hasta que la
tolva ya no gire dentro de la jaula. Coloque la tuerca jadora de 5/16
pulgada (Ítemes 4).
8. Perfore oricios de 5/16 pulgada en la tolva superior e inferior usando la
jaula como guía. Coloque los pernos de 5/16 x 7/8 pulgada y las tuercas
(Ítemes 5). NO APRIETE DEMASIADO EL PLÁSTICO.
9. Instale la barra transversal (Ítem 15) en el borde de la tolva superior.
Alinee la barra transversal con las barras de la jaula que tienen oricios.
Perfore un oricio de 3/16 pulg. en el borde de la tolva usando la barra
transversal como guía. Apriete con los pernos y tuercas 10-24 (Ítemes
16 y 17).
10. Inserte el perno de 3/8 x 1-1/2 pulgadas (Ítem 18A) en el oricio redondo
al extremo de la barra del cono (Ítem 18). Coloque la tuerca jadora de
3/8 pulgada (Ítem 18B) en el perno y gire hasta exponer aproximada-
mente 3/4 del hilo.
ANCLAJE DEL COMEDERO
Para un funcionamiento correcto, todos los comederos Big Wheel de Osborne deben estar anclados al piso en forma segura. Osborne dispone de anclas,
pernos y adaptadores para la reja, los que deben ser ordenados por separado. Comuníquese con Servicio a Clientes Osborne.

11. Coloque la golilla plana de 5/16 pulgada (Ítem 18C) en el perno, seguida
por el cono (Ítem 19), otra golilla (Ítem 18C) y el soporte del cono (Ítem
20).
OBSERVACIÓN: atornille el soporte del cono en el perno de manera
que el perno sólo ingrese al nal de la tuerca. Voltee el armado y veri-
que que el perno esté atornillado solamente en la tuerca y que no se
extiende dentro del soporte del cono. Si está muy adentro puede limitar
los ajustes de todo el sistema.
12. Apriete la tuerca de jación de 3/8 pulgada en la golilla. No apriete
demasiado.
13. Coloque todo este armado dentro de la tolva. Alinee el soporte del cono
sobre el eje.
14. Coloque el mecanismo de ajuste del ujo (Ítem 14) en la barra trans-
versal con la parte trasera contra el lado plano de la barra. Asegure el
mecanismo de ajuste con un perno de 5/16 x 7/8 pulgada y una tuerca
con pestaña de 5/16 pulgada.
15. Conecte la barra del cono con el mecanismo de ajuste de ujo. Ubique el
mecanismo de ajuste en la posición uno (1) y ajuste las dos tuercas de
manera que el cono descanse justo sobre el barredor de alimento. Esta
será la posición más baja.
OBSERVACIÓN: Vea las RECOMENDACIONES DE AJUSTE más abajo
para jar el alto recomendado del cono al iniciar a los cerdos.
16. Ubique las barras agitadoras (Ítemes 21) en los dos oricios centrales de
la barra transversal. Coloque las golillas y tuercas. Ajuste la altura de las
barras agitadoras con las tuercas. Sujete las barras agitadoras con un
alicate. Al girar la rueda, las barras agitadoras sólo deben arrastrarse por
más o menos un cuarto de la vuelta entera.
RECOMENDACIONES DE AJUSTE Y ENTRENAMIENTO
Para entrenar a los cerdos a comer, je el mecanismo de ujo en la posición 3 ó 4 y gire la rueda hasta que el alimento uya. Luego llene el plato manualmente
para el primer uso. Mientras comen el alimento inicial, los cerdos aprenden jugando a que la rueda dispensará alimento. Ajuste la altura del cono como sea
necesario. El ajuste apropiado variará dependiendo de la contextura del alimento, el contenido de humedad y el tamaño de los animales.
Apretar tuerca.
El perno no se
extiende den-
tro del soporte
del cono

P.O. Box 388 • Osborne, KS 67473 U.S.A.
Teléfono: 1-785-346-2192 • Fax: [phone]
[email protected] • www.osbornelivestockequipment.com.com
Impreso en EE.UU.
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
21
18
18A
19
18B
18C
18C
20
23
22
Comedero de Engorda RF1 - 7.5 bu.
Ítem # Parte # Descripción
1 KF-F10002 Tolva superior
2 KF-F10007 ó
KF-F1ZP01 ó
KF-F1S003
Barredor de alimento con tornillo
Barredor de alimento de zinc con tornillo
Barredor de alimento de acero inox. con tornillo
3 KF-F10001 Tolva inferior
4 Incluído en kit
de pernos
Perno de ajuste, 5/16 x 2 pulg.
Tuerca de ajuste, 5/16 pulg.
Tuerca de seguridad, 5/16 pulg.
5 Incluído en kit
de pernos
Pernos jaula divisoria, 5/16 x 7/8 pulg. (7 c/u)
Tuercas jaula divisria, 5/16 pulg. (7 c/u)
6 KF-F10005 ó
KF-F1G001 ó
KF-F1S001
Jaula divisoria
Jaula divisoria de acero galvanizado
Jaula divisoria de acero inoxidable
7 Incluído en kit
de pernos
Pernos jaula divisoria, 5/16 x 7/8 pulg. (8 c/u)
Tuercas jaula divisoria, 5/16 pulg. (8 c/u)
8 KF-F10006 ó
KF-F1G002 ó
KF-F1S002
Rueda
Rueda de acero galvanizado
Rueda de acero inoxidable
9 Kit de pernos Golilla de rueda, 3/4 pulg.
10 KF-F10008 ó
KF-F1ZP02 ó
KF-F1S004
Eje
Eje de zinc
Eje de acero inoxidable
11 Kit de pernos Pernos del eje, 10-24 (4 c/u)
12 KF-F10003 Plato
13 Kit de pernos Tuercas del eje, 10-24 (4 c/u)
14 KF-F10022 Mecanismo de ujo de alimento
15 KF-F10011 ó
KF-F1ZP04
Barra Transversal
Barra transversal de zinc
16 Kit de pernos Pernos barra transversal, 10-24 (4 c/u)
17 Kit de pernos Tuercas barra transversal, 10-24 (4 c/u)
18 KF-F10015 ó
KF-F1ZP05
Barra del cono
Barra del cono de zinc
18A
18B
18C
Incluído en kit
de pernos
Perno, 3/8 x 1 1/2 pulg.
Tuerca aseg. hex. 3/8 pulg.
Golilla de soporte del cono, 5/16 pulg. (2 c/u)
19 KF-F10004 Cono
20 KF-F10009 ó
KF-F1ZP03
Soporte del cono
Soporte del cono de zinc
21 FF-00RF1B ó
FF-00RF1BZP
Barra agitadora (2 c/u)
Barra agitadora de zinc (2 c/u)
22 RFN-2400
RFW-2000
Tuerca barra agitadora (2 c/u)
Golilla barra agitadora (2 c/u)
23 FF-00RF1E Barra de anclaje (ordenar por separado)
KITS DE PERNOS DE REPUESTO
KF-F10012 Kit de pernos (incluye kit de pernos de la jaula)
KF-F10013 Kit de pernos de la jaula
KF-F1S005 Kit de pernos (incluye pernos de la jaula, acero inox.)
KF-F1S006 Kit de pernos de la jaula (acero inox.)
OSBORNE BIG WHEEL®SERIE RF1
COMEDERO DE ENGORDA
LISTA DE PARTES
Accesorios adicionales, como tapas de comederos y opciones múltiples de adaptadores para rejas, están disponibles en Osborne y deben ser
ordenados por separado. Solicite por teléfono o por email el video de armado de comederos Big Wheel de Osborne!
