Oxford Drystash Series Instruction Manual

DRYSTASH LUGGAGE GUIDELINES
WATERPROOF TRAVEL BAG

2
The information included in this booklet was correct at time of going to print, subject to errors and omissions.
Product specification subject to change.
If you require any further help or advice, do not hesitate to contact either your local authorised Oxford dealer or
Oxford direct on [phone]
Oxford Products Ltd.
De Havilland Way
Range Road
Witney OX29 0YA
www.oxfordproducts.com
[email protected]
General Advice for Users of Soft Luggage 3
Fitting Guidelines 4

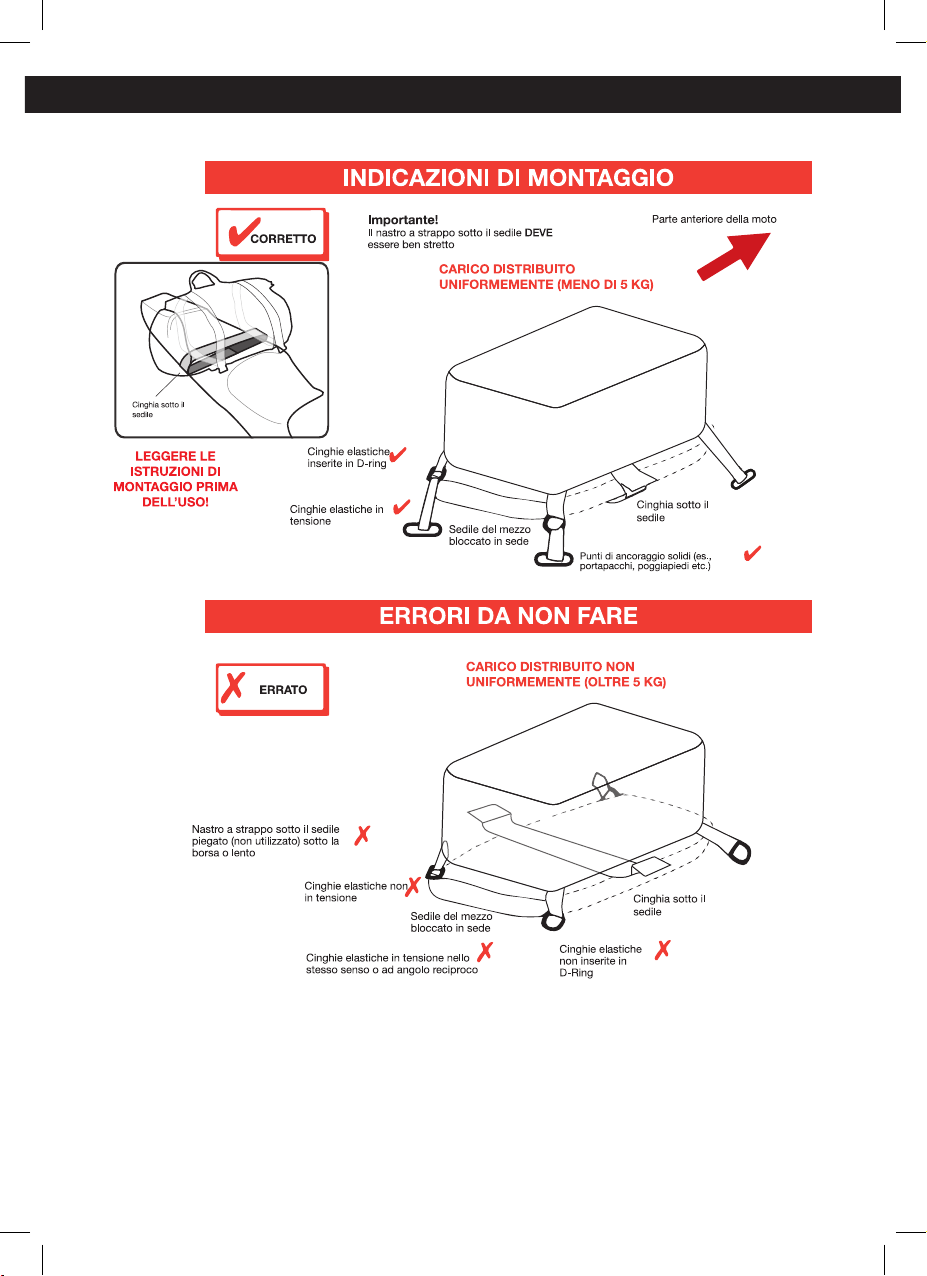

How to Fit and Not to Fit Your Tailpack 5
French 6 - 7
German 8 - 9
Spanish 10 - 11
Italian 12 - 13
Polish 14 - 15
Japanese 16 - 17
Product Care 18
Returns Procedure 18

3
Motor Cycle Industry Association Ltd.
A motorcycle is a relatively ‘hostile environment’ for luggage and the following general guidelines are provided to
ensure that the luggage performs as the manufacturer intended. As with all types of luggage, users should always
pay particular attention to the manufacturer’s own safety, fitment and usage instructions included with this product.
LOADING Always ensure that luggage is loaded as evenly as possible and within the stated
maximum capacity and weight limits. Heavy objects should be loaded at the bottom
and particular care should be taken with sharp objects to avoid damaging the luggage.
Dependent on the type and specification of the luggage, the contents may have to be
protected against the elements (e.g. water, dirt, etc.) by wrapping in plastic bags for example.
FITMENT All adjacent surfaces of the motorcycle should be clean and smooth to avoid possible
abrasion. Where the possibility of abrasion exists, the necessary precautions should be
taken - see page 18. The luggage should be securely attached to the motorcycle and
should be mounted clear of moving parts and sources of heat such as engine and exhaust
system(s).It is recommended that riders check the security/mounting of luggage at regular
intervals throughout their journey.
RAINCOVERS Where rain covers are fitted. It is the responsibility of the user to ensure rain covers are fitted
safely and correctly (see fitment advice above) i.e insure that they are fitted snugly to the
luggage and are not left baggy and able to fill with air when on the move.
USAGE As the fitment of luggage may affect the stability or operating characteristics of the
motorcycle, riders should always heed the stated recommended maximum speeds for
both solo and ‘two-up’ use. Care should also be taken with luggage that uses magnetic
mountings as these may affect items containing magnetic data such as credit cards, film,
etc. This luggage has been designed for universal fitment on motorcycles, for road use only.
PRODUCT To ensure longevity of the luggage, the manufacturer’s own cleaning and storage instructions
should always be observed.
IMPORTANT The manufacturer cannot accept any liability for damage caused to the vehicle, the luggage
or its contents arising out of its misuse or any failure to fit and use it in accordance with the
above guidelines and the manufacturer’s special instructions.

4
GB
Included: • 1 Tailpack • Integral Seatbelt • 1 Pack of Webbing Straps
Advice to the user:
Before fitting your Tailpack, always ensure that the surface onto which it is to be fitted is completely free from any
dirt. This is because even the finest of residue can lead to marking. It is designed to be attached onto a removable
rear seat/pillion seat of a motorcycle, not onto a seat hump/cover nor a rack. Roll closure at least 3 times and
secure with clip buckles.
To fit:
1. Unlock and lift seat of motorcycle (or pillion seat pad if motorcycle has one).
2. Thread the Hook and Loop seat straps through the holes provided in the
fold-out flaps (where applicable.)
3. Fasten bag securely to seat using Hook and Loop strap provided. This Hook
and Loop strap must be fitted tightly. Replace seat and lock into place.
4. If the Hook and Loop strap is too long it can be cut down with a pair of scissors. However, ensure a minimum
15cm overlap/contact patch is still achieved.
5. Bungees or webbing straps have been included which are suitable for many motorcycles. However, you
may need to purchase bungees to suit your specific motorcycle to ensure a completely secure and stable
attachment.
6. Attach the straps under tension to suitable, secure parts of the motorcycle frame, such as a dedicated luggage
hook or foot rest. Ensure that the front straps are tensioned towards the front of the motorcycle and the rear
straps are tensioned towards the back of the motorcycle.
7. Ensure that no part of the straps or bag can damage your motorcycle and that it does not rub
against any moving or hot parts of the motorcycle, thus causing it to fray, burn or otherwise weaken.
8. There are two Hook and Loop rings on the base of some tailpacks and matching D-rings on the main bag.
Once the base is zipped on the loops should be passed through the D-rings and the Hook and Loop attached
to the base of the bag.
WARNING
• Donotoverload–maximumrecommendedloadingcapacity5kg
• Itistheowner’sresponsibilitytoensurethattheluggageisattachedinsuchawaythatitdoesnot
damageorputatrisktheowneroranypropertyoftheowner.
• DonotexceedtheUKlegalspeedlimit.ThisproducthasonlybeentestedforuseatUKroadlegal
speeds.
• Regularlycheckcordsforwearandreplaceiftheyshowanysignsofweakeningorfrictiondamage.
Thesecanbepurchasedfromyourlocaldealer.
• Whenusingbungeecordsshouldnotbestretchedbeyondtheirelasticity(approx.175%oftheiroriginal
size).
• Ensurethatnopartofthestrapsorbagcandamageyourmotorcycleandthatitdoesnotrubagainst
anymovingorhotpartsofthemotorcyclesuchastheexhaust,thuscausingittofray,burnorotherwise
weaken.
Tailpacks must be attached
to the pillion seat using the
integral seat-belt strap &
additional straps
• If the luggage is not attached securely, it may become detached and fall into the back wheel, causing serious injury and even
death
• Tailpacks must NOT be attached to motorcycle seat humps They are only suitable for motorcycles with detachable seats (under
which the Hook and Loop strap should be locked into place). The Hook and Loop strap should NOT be fastened underneath the
rear body work where it may come into dangerous contact with the rear wheel.
PLEASE NOTE
TAILPACKS

5
GB
TAILPACKS
If still unsure, the use of a Cargo Net is recommended.

6
FR
Inclus: • 1 sacoche arrière • Ceinture intégrée • 1 sangle d’épaules
Conseilspourl’utilisateur:
Avant d’installer la sacoche arrière, vérifiez toujours que la surface sur laquelle vous allez la fixer est exempte de toute
saleté. En effet, le moindre résidu peut faire des marques. Elle est conçue pour être attachée sur un siège arrière amovible
/ passager d’une moto et non sur la bosse / protection du siège. Rouler le haut du sac au moins trois fois et boucler les
boucles.
Installation :
1. Déverrouillez et soulevez le siège de la moto (ou l’assise passager, le cas échéant).
2. Passez les sangles du siège à Crochet et Boucle dans les trous des rabats pliables (si
applicable).
3. Fixez fermement la sacoche au siège à l’aide de la sangle Crochet et Boucle fournie. Cette
dernière doit être bien serrée. Remettez le siège en place et verrouillez-le à nouveau.
4. Si la sangle Crochet et Boucle est trop longue, elle peut être coupée à l’aide de ciseaux. Il
faut cependant toujours veiller à avoir une zone de contact de 15 cm.
5. Des sangles de fixation sont incluses et compatibles avec la plupart des motos. L’achat de tendeurs compatibles avec
un type de moto spécifique pourra cependant être nécessaire afin de fixer tout bagage en toute sécurité.
6. Attacher les crochets des tendeurs / sangles de fixation sous tension à des endroits sécurisés et compatibles du
châssis de la moto, comme un crochet spécialement conçu pour les bagages ou les repose-pieds. Vérifier que les
sangles avant sont tendues vers l’avant de la moto et que les sangles arrière sont tendues vers l’arrière de la moto.
7. Vérifiez qu’aucune partie des sangles ou de la sacoche ne peut endommager la moto et ne frotte contre toute pièce
mobile ou chaude de la moto afin d’éviter qu’elle ne s’effiloche, ne brûle ou ne s’abîme de toute autre manière que ce
soit.
8. Il y a deux boucles Crochet et Boucle à la base de certaines sacoches arrière et des anneaux en D correspondants
sur la sacoche en elle-même. Lorsque la base est fixée à l’aide de la fermeture éclair, les boucles doivent être passées
dans les anneaux en D et les Crochet et Boucle attachés à la base de la sacoche.
AVERTISSEMENT
• Nepastropchargerlessacoches.Capacitédechargemaximalerecommandée:5kg
• Ilincombeaupropriétairedes’assurerquelesbagagessoientfixésdemanièreànepasendommager,nimettre
endangerlepropriétaireoutoutbiendecedernier.
• VeuillezrespecterlesréglementationsdevitesseenvigueurauRoyaume-Uni.Ceproduitn’aététestéquepour
uneutilisationauxlimitesdevitesseenvigueurauRoyaume-Uni.
• Vérifiezrégulièrementquelestendeursnesontpasusés.Remplacez-lesencasdesignesdevieillissementou
dedégâtscausésparlafriction.Ilssontdisponiblesàlaventeauprèsdevotrerevendeurlocal.
• Nepasétirerlestendeursau-delàdeleurélasticité(environ175%deleurlongueurd’origine).
Les sacoches arrières
doivent être attachées au
siège arrière à l’aide de
la sangle qui passe sous
le siège et de sangles
supplémentaires.
• Si les bagages ne sont pas fixés correctement, ils risquent de se détacher et de tomber sur la roue arrière et pourraient entraîner
de graves blessures, voire la mort.
• NE PAS attacher de sacoches arrière sur les bosses des sièges de moto. Elles sont uniquement conçues pour les motos dont les
sièges sont amovibles (sous lesquels la sangle Crochet et Boucle doit être fixée en place). La sangle Crochet et Boucle ne doit
PAS être fixée sous la carrosserie arrière où elle pourrait entrer en contact avec la roue arrière.
REMARQUE
SACOCHE ARRIERE

7
FR
SACOCHE ARRIERE
En cas de doute, l’utilisation d’un filet à cargo est recommandée.

8
DE
Enthalten sind: • 1 Hecktasche • Integrierter Sitzgurt • 1 Schultergurt
Benutzerhinweis:
Vergewissern Sie sich vor der Montage der Hecktasche, dass die Oberfläche der Stelle, an der Sie die Tasche anbringen
möchten,vollständig frei von Verschmutzungen ist. Selbst kleinste Schmutzreste können bleibende Spuren hinterlassen. Die
Tasche wurde für die Montage auf einem abnehmbaren Motorrad-Rücksitz/Soziussitz entworfen, nicht für die Montage auf
Sitzhöckern/Abdeckungen. Wickeln Sie die Abdeckung mindestens 3 Mal ein und befestigen Sie diese mit den Schnallen.
Montage:
1. Die Sitzbank des Motorrads (oder ggf. den Soziussitz) entriegeln und anheben.
2. Die Klettverschluss-Sitzgurte durch die Löcher in den ausklappbaren Seitenklappen
fädeln (wo zutreffend).
3. Die Tasche mit dem Klettverschlussgurt fest am Sitz anbringen. Dieser
Klettverschlussgurt muss fest angezogen werden. Sitzbank wieder anbringen und
verriegeln.
4. Falls der Klettverschlussgurt zu lang ist, kann er mit einer Schere gekürzt werden. Es
müssen jedoch noch mindestens 15 cm Kontaktfläche vorhanden sein.
5. Es liegen für viele Motorräder passende Gurte bei (wo zutreffend). Für eine sichere Befestigung kann es jedoch nötig
sein, für Ihr Motorrad passende Spanngummis zu kaufen.
6. Befestigen Sie die Haken der Spanngummis/Gurte unter Spannung an geeigneten, sicheren Teilen des
Motorradrahmens, wie speziellen Gepäckhaken oder Fußrasten. Vergewissern Sie sich, dass die vorderen Gurte
Richtung Vorderseite des Motorrads und die hinteren Gurte Richtung Heckseite des Motorrads angezogen wurden.
7. Vergewissern Sie sich, dass kein Teil der Gurte oder der Tasche Ihr Motorrad beschädigen kann und dass diese
nicht an beweglichen oder heißen Teilen des Motorrads reiben und somit ausfransen, Feuer fangen oder sonstige
Beschädigungen erleiden könnten.
8. Auf der Unterlage einiger Hecktaschen befinden sich zwei Klettverschlussschlaufen, die zu den D-Ringen am Hauptteil
der Tasche passen. Nachdem die Unterlage angebracht worden ist, sollten die Schlaufen durch die D-Ringe geführt
und der Klettverschluss an der Taschenunterlage angebracht werden.
ACHTUNG!
• Nichtüberladen–diemaximaleempfohleneKapazitätbeträgt5kg
• DerBenutzerträgtdieVerantwortungdafür,dasGepäckstücksozubefestigen,dassderBenutzernicht
gefährdetbzw.dasEigentumdesBenutzersnichtbeschädigtwird.
• HaltenSiesichstetsandiegesetzlichvorgeschriebenenTempolimits.DiesesProduktwurdenurfürden
GebrauchbeiimVereinigtenKönigreicherlaubtenGeschwindigkeitengetestet.
• PrüfenSiedieSpanngummisregelmäßigaufVerschleißundersetzenSiesie,fallssieReibungs-odersonstige
Schädenaufweisen.ErsatzkönnenSiebeiIhremHändlervorOrterwerben.
• DieSpanngummissolltennichtüberihreDehnungskapazitäthinausbelastetwerden(ca.175%der
Originallänge).
Rückwärtige Taschen
müssen über den
integrierten Sitzgurt und
zusätzliche Gurte am
Soziussitz befestigt werden
• Nicht sicher angebrachtes Gepäck kann sich lösen, in das Hinterrad gelangen und zu Unfällen mit schweren Verletzungen oder
sogar Todesfällen führen
• Hecktaschen dürfen NICHT an Motorradsitzhöckern angebracht werden Sie sind nur fürMotorräder mit abnehmbaren
Sitzbänken geeignet (unter denen der Klettverschlussgurt verriegelt werden muss). Der Klettverschlussgurt darf NICHT unter den
Rahmenteilen am Heck befestigt werden, wo er in gefährlichen Kontakt mit dem Hinterrad kommen könnte.
REMARQUE
RÜCKWÄRTIGE SPORTTASCHE - ANBRINGEN DER TASCHE

9
DE
RÜCKWÄRTIGE SPORTTASCHE - ANBRINGEN DER TASCHE
9
Wenn Sie sich noch nicht sicher sind, wird die Verwendung eines Cargo-Netzes empfohlen.

10
ES
Se incluye: • 1 Tailpack • Cinturón de seguridad integrado • 1 Correa de hombro
Consejo para el usuario:
Antes de montar su Tailpack, asegúrese siempre de que la superficie sobre la cual se va a montar está completamente
limpia. Incluso el más fino de los residuos puede provocar marcas. Está diseñada para sujetarse en un asiento trasero
desmontable/colín trasero de una motocicleta, no en un asiento elevado/cubierta. Enrolle el cierre al menos 3 veces y
asegúrelo con las hebillas de clip.
Para el montaje:
1. Desbloquee y levante el asiento de la motocicleta (o la almohadilla del asiento de
colín si la motocicleta tiene uno).
2. Enrosque las correas de asiento de Gancho y Bucle a través de los agujeros que
hay en las solapas plegables (si es aplicable).
3. Sujete la bolsa de forma segura al asiento utilizando la correa de Gancho y
Bucle suministrada. Esta correa de Gancho y Bucle debe ajustarse bien. Vuelva a colocar el asiento y bloquéelo en su
posición.
4. Si la correa de Gancho y Bucle es demasiado larga, puede recortarse con unas tijeras. Sin embargo, asegúrese de que
sigue habiendo zona de contacto de mínimo 15 cm.
5. Se han incluido correas con cinchas que son adecuadas para muchas motocicletas. Aún así, puede necesitar comprar
cuerdas elásticas adecuadas para su motocicleta específica para garantizar una sujeción plenamente segura.
6. Sujete los ganchos de las cuerdas elásticas/correas de cincha bajo tensión a piezas adecuadas y seguras de su
motocicleta, como un gancho especial para equipajes o un reposapiés. Asegúrese de que las correas elásticas
delanteras se tensan hacia la parte frontal de la moto y las correas elásticas traseras se tensan hacia la parte trasera.
7. Asegúrese de que ninguna parte de las correas o de la bolsa pueda dañar su motocicleta y que no se tocan contra
ninguna pieza móvil o caliente de la motocicleta, provocando que se puedan deshilachar, quemar o dañarse.
8. Hay dos bucles de Gancho y Bucle en la base del Tailpack y anillas en forma de D en la bolsa principal. Una vez la
base esté cerrada con cremallera en los bucles, debe pasarse a través de las anillas en D y sujetarse el Velcro a la base
de la bolsa.
ADVERTENCIA!
• Nosobrecargar–lacapacidaddecargamáximarecomendadaesde5kg
• Esresponsabilidaddelpropietarioasegurarsedequeelequipajeestésujetodeformaquenodañeopongaen
peligroalpropietarioocualquierbiendelpropietario.
• NosupereellímitedevelocidadlegaldelR.U.Esteproductosolohasidoprobadoparasuusoavelocidades
encarreteralegalesenelR.U.Comprueberegularmenteeldesgastedelascuerdaselásticasycámbielassi
muestranalgunaseñaldedebilitamientoodedañosporfricción.Puedecomprarlasensuconcesionariolocal.
• Lascuerdaselásticasnodebenestirarsemásalládesuelasticidad(aprox.175%desutamañooriginal).
Las Tailpacks para moto deben
estar sujetas al asiento del pasajero
mediante la correa integral de debajo
del asiento y las correas de cincha
adicionales.
• Si el equipaje no está sujeto con seguridad, puede soltarse y caer en la rueda trasera, causando lesiones graves e incluso la
muerte
• Las Tailpacks NO deben sujetarse a los asientos elevados de la moto Solo son adecuadas para motocicletas con asientos
desmontables (debajo de los cuales debe bloquearse en posición la correa de Gancho y Bucle). La correa de Gancho y Bucle
NO debe sujetarse por debajo de la carrocería trasera donde puede tener un contacto peligroso con la rueda trasera.
TENGA EN CUENTA
MOCHILA TRASERA DEPORTIVA
