Auto-UV 75 & 130
MA60-19 S
SVENSKA
This documentandits contentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithout writtenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
417760
CRO 2010-12-06
TS 2012-07-08

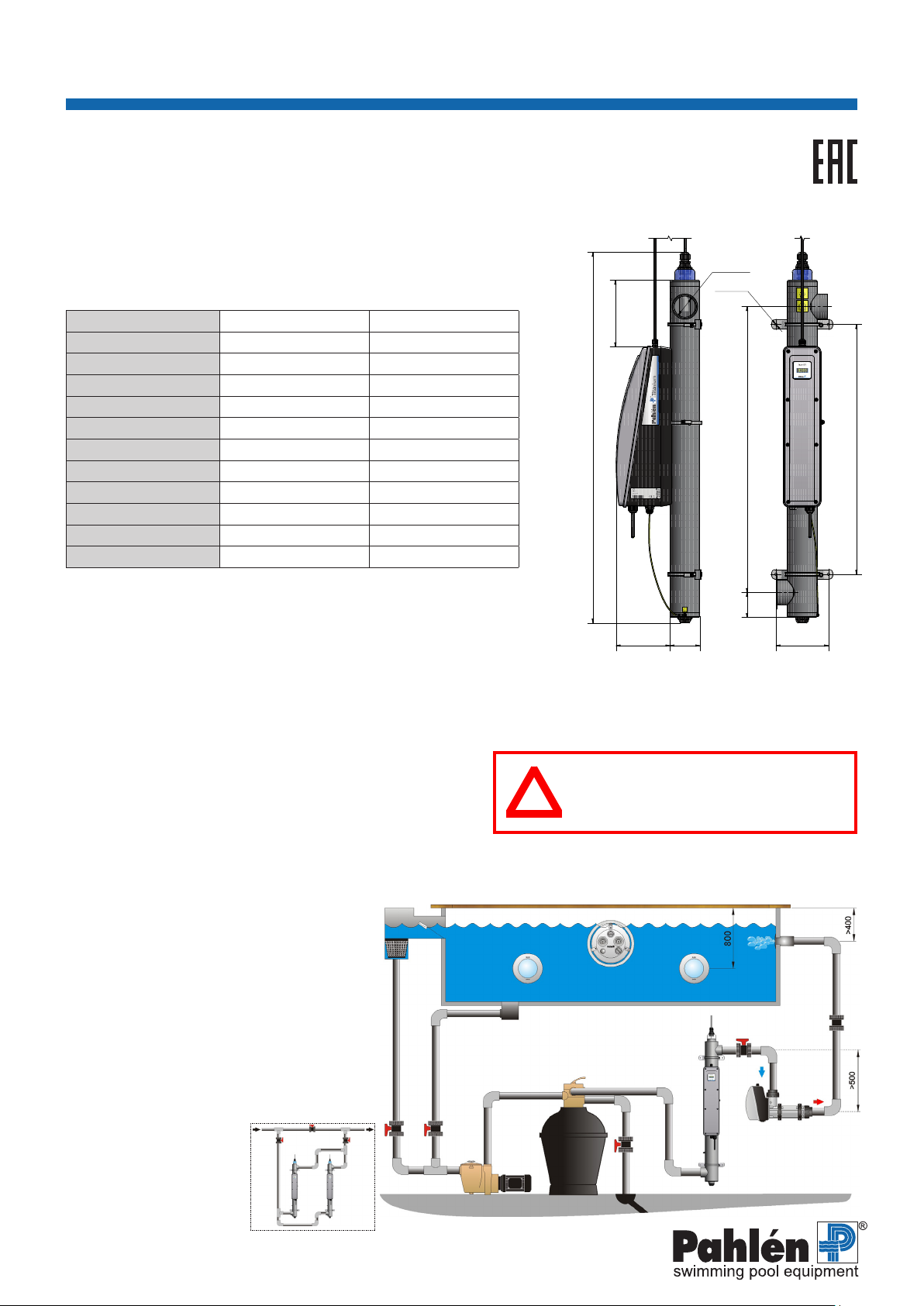

Auto-UV 75
Auto-UV 75
M11310 3
G2" (2x)
772
(570-670)
141
145
 80
180
1000
67,5
Sid 2 (2)
 6(4x)
1000
570-670
141145
G2”(2x)
Ø80
772
180
Ø6 (4x)
67,5
Brädd-
avlopp
Bottenavlopp
Belysning
Jet Swim
Inlopp
Filter
Pump
Avlopp
Elvärmare
Backventil
Belysning
Auto-UV
Produkt beskrivning
Pahlén Auto-UV är konstruerad för desinfektion av vatten i simbassänger.
UV-lampan producerar UVC-strålning vilken neutraliserar bakterier, virus och alger.
Med Auto-UV kan det totala kloranvändandet reduceras med upp till 70%, vilket minskar andelen bundet klor. Detta medför en
behagligare miljö för de badande med mindre klorlukt och minskad risk för allergibesvär och röda ögon.
Vid installationer med höga öden rekommenderas två eller era parallellkopplade
UV-renare. Även by-passinstallationer kan användas.
Tekniska data Auto-UV 75W Auto-UV 130W
Max. tryck 4 bar (0.4 MPa) 4 bar (0.4 MPa)
Max. öde max. 250 l/min max. 250 l/min
Lampa 75 W 130 W
Drifttid lampa 9000 h 9000 h
Volt 220-240V 1N~ 220-240V 1N~
Märkström 0.5 A 0.8 A
IP 44 44
Anslutning G2” G2”
Vattentemperatur +5 to +45°C +5 to +45°C
UVC-våglängd 254 nm 254 nm
UVC-effekt 25W 43W
Vikt 5 kg 6.6 kg
Följ nedanstående anvisningar beträffande vattenkvalitet:
Klorhalt: max 3 mg/l (ppm)
pH-värde: 7.2 - 7.6
Alkalinintet: 60-120 mg/l (ppm)
Kalciumhårdet: 100-300 mg/l (ppm)
Allmän info
Observera att UV-lampan och kvartsglaset är känsliga för slag och stötar. Lampa och kvartsglas får aldrig beröras utan hand-
skar (bomullshandskar medföljer). OBS! Läs igenom hela manualen innan installation och idrifttagande.
Säkerhet
Auto-UV får aldrig startas utan att vara vattenfylld.
Vattnet i systemet skall öda, annars nns risk för
överhettning.
Använd aldrig Auto-UV tillsammans med bromrening.
Enhet som har fått en skada får inte användas (risk för läckage av UVC-strålning).
Auto-UV skall endast hanteras av personer med nödig kännedom och vid minsta osäkerhet skall poolinstallatör/tekniker kontaktas.
“Personer med begränsad fysisk eller mental förmåga (inkl barn) får inte använda apparaten utan instruktioner om hur den
används på ett säkert sätt”,
enligt IEC 60335-1.
Installation rör
Pahlén Auto-UV skall installeras stående
efter lter och före värmare.
Ett fritt avstånd på 1 m måste nnas
ovanför manteln för att möjliggöra byte
av UV-lampa.
Vi rekommenderar bypass-inkoppling av en eller
era Auto-UV för att underlätta underhåll samt
ödesjustering.
Skruva fast rörkopplingarna och täta med lämplig
gängtätning.
Varning!
UV-strålning är skadligt för ögon och hud.
UVC-lampan får aldrig tändas utanför manteln.
!

4
Auto-UV 75 & 130
MA60-19 S
SVENSKA
1~230V
L
N
Auto-UV 75W
Wiring diagram
S2
UV-lamp
E10063-2
121210 T.S
Display
circuit board
HF-Performer
75W
L
L
N
N
Reset time
gn
gn
nc
no
c
br
br
re
re
re bk
bk
bk
gn
or
or
bu
bu bu
bu
or
or
br
wh
wh
Ground shielding
yl/gn
yl/gn
yl/gn
Metal body
yl/gn
br
brbr
bu
bubu
S1
L1
L2 L3
EMC
FILTER NN
PP
1~230V
L
N
Auto-UV 130W
Wiring diagram
S1
L1
L2
UV-lamp
E10061-3
121211 T.S
HF-Performer
130W re
re
re
bk
bu
bu
bu
or
br
wh
Ground shielding
yl/gn
yl/gn
yl/gn
yl/gn
Metal body
S2
Display
circuit board
L
L
N
N
Reset time
gn
gn
nc
no
cor
or
bk
wh
br
bu
Installation el
OBS! Elinstallation skall utfäras av behörig elektriker.
• Auto-UV skall förses med en allpolig brytare och förreglas via cirkulationspumpen.
• Auto-UV skall installeras med jordfelsbrytare max 30mA.
• Anslut matningsspänning till kopplingsplinten, se kopplingsschema för den fasta installationen.
• Elinstallation utförs efter rörinstallation.
Kopplingsschema Auto-UV 75
Kopplingsschema Auto-UV 130
Display
kretskort
Reset-knapp tid
UV lampa
HF-Performer
Jord
Metallmantel
Display
kretskort
Reset-knapp tid
UV lampa
HF-Performer
Jord
Metallmantel
EMC
lter

5
Auto-UV 75 & 130
MA60-19 S
SVENSKA
A
B
C
D
E
Start
1. Kontrollera att alla anslutningar och kabelförskruvningar är åtdragna, även dräneringspluggen (E).
2. Öppna systemets vattenöde.
3. Slå på strömställaren på Auto-UV.
Handhavande
• Använd aldrig Auto-UV utan vattenöde.
• Ett siktglas på toppen av manteln gör det enkelt och säkert att se om UV-lampan lyser.
• Auto-UV har en tydlig display som visar drifttiden. UV-lampan måste bytas efter 9000 drifttimmar för att upprätthålla tillräcklig
strålningsintensitet.
• Displayen börjar blinka efter 8000 timmar för att indikera behovet av lampbyte.
Efter 9000 timmar stängs enheten av automatiskt.
• Vid drift kan kvartsglaset efter ett tag få en beläggning på utsidan. Järn, kalcium och magnesium, som alltid nns i vattnet,
kan fällas ut som en brunaktig lm på kvartsglaset. Detta reducerar UVC-strålningen till vattnet. Kvartsglaset måste därför
rengöras kontinuerligt. Hur ofta detta behöver göras beror på vattnets kvalitet, men förslagsvis efter 1000 driftstimmar.
Kvartsglaset rengöres med för därtill avsedd rengöringsvätska (Pahlén art.nr 41465).
• Vid frysrisk, samt om poolen är avstängd en längre tid, skall manteln dräneras på allt vatten.
Bild 1 Bild 2 Bild 3
Rengöring av kvartsglas
Följ nedanstående förfarande och använd alltid handskar vid hantering av kvartsglaset och lampan.
1. Stäng av strömmen till enheten.
2. Stäng av ödet genom manteln.
3. Lossa kabelförskruvningen (A) så att kabeln på mantelns topp kan rotera.
4. Skruva ur den svarta pluggen (B) ur manteltoppen och lyft försiktigt (bild 1).
5. Ta tag i lampan och lossa den från kontakten (bild 2). Lyft ur lampan rakt upp.
6. Skruva loss siktglaset (C) ur manteln (D) och lyft det och kvartsglaset försiktigt rakt upp (bild 3).
OBS! Kvartsglaset skall inte lossas från siktglaset.
7. Kontrollera att kvartsglaset är helt - om sprickor har uppstått måste det bytas ut.
8. Applicera rengöringsvätska på en luddfri trasa och torka rent kvartsglaset.
9. Montera tillbaka i omvänd ordning. Säkerställ att kvartsglaset styr ner i bottenpluggen.
Byte av lampa
Följ nedanstående förfarande och använd alltid handskar vid hantering av lampan.
1. Stäng av strömmen till enheten.
2. Lossa kabelförskruvningen (A) så att kabeln på mantelns topp kan rotera.
3. Skruva ur den svarta pluggen (B) ur manteltoppen och lyft försiktigt (bild 1).
4. Ta tag i lampan och lossa den från kontakten (bild 2). Lyft ur lampan rakt upp.
5. Byt ut lampan och montera tillbaka i omvänd ordning.
6. Nollställ drifttidsmätaren genom att trycka in reset-knappen ca 5 sekunder.
Knappen är placerad på undersidan av boxen på manteln.
Bild 4

6
Auto-UV 75 & 130
MA60-19 E
ENGLISH
This documentandits contentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithout writtenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
417760
CRO 2010-12-06
TS 2012-07-08
Auto-UV 75
Auto-UV 75
M11310 3
G2" (2x)
772
(570-670)
141
145
 80
180
1000
67,5
Sid 2 (2)
 6(4x)
1000
570-670
141145
G2”(2x)
Ø80
772
180
Ø6 (4x)
67,5
Skimmer
Main drain
Light
Jet Swim
Inlet
Filter
Pump
Drain
Electric heater
Check valve
Light
Auto-UV
Product description
The Pahlén Auto-UV is designed for the disinfection of water in swimming pools.
The UV lamp generates UVC radiation, which neutralises bacteria, viruses and algae.
The Auto-UV can reduce total chlorine consumption by up to 70%, wich reduces the content of combined chlorine. This creates
a more pleasant environment for bathers, with less chlorine odour and a reduced risk of allergic reactions and red eyes.
For installations with high ows, we recommend two or more UV cleaners
connected in parallel. Bypass installations can also be used.
Technical data Auto-UV 75W Auto-UV 130W
Max. pressure 4 bar (0.4 MPa) 4 bar (0.4 MPa)
Max. ow max. 250 l/min max. 250 l/min
Lamp 75 W 130 W
Lamp operating time 9000 h 9000 h
Voltage 220-240V 1N~ 220-240V 1N~
Rated current 0.5 A 0.8 A
IP 44 44
Connection G2” G2”
Water temperature +5 to +45°C +5 to +45°C
UVC-wavelength 254 nm 254 nm
UVC-output 25W 43W
Weight 5 kg 6.6 kg
Follow the instructions stated below regarding water quality:
Chlorine content: max 3 mg/l (ppm)
pH value: 7.2 - 7.6
Alkalininty: 60-120 mg/l (ppm)
Calcium hardness: 100-300 mg/l (ppm)
General info
Please note that the UV lamp and the quartz glass are sensitive to impact. The lamp and quartz glass must never be touched
without gloves (cotton gloves supplied). NOTE: Read the entire manual before installation and commissioning.
Safety
The Auto-UV must never be started without being lled
with water. The water in the system must be owing,
otherwise there is a risk of overheating.
Never use the Auto-UV together with bromine treatment.
A damaged unit must not be used (risk of UVC radiation leak).
The Auto-UV may only be handled by people with the necessary competence, and if there is the slightest doubt a swimmingpool
installer/technician must be contacted.
“Persons (including children) with limited physical
or mental capabilities must not use the device
without instructions on how to use it in a safe
manner,” as per IEC 60335-1.
Pipe installation
The Pahlén Auto-UV must be installed vertically,
after lters and before heaters.
There must be a free distance of 1 m above the
casing to facilitate replacement of the UV lamp.
We recommend a by-pass installation of one or
several Auto-UV’s to make service and ow
adjustment easy.
Screw the pipe connections
rmly into place and seal with
a suitable thread sealer.
Warning!
UV radiation is harmful to the eyes and the skin.
The UVC lamp must never be switched on out-
side its casing.
!

7
Auto-UV 75 & 130
MA60-19 E
ENGLISH
1~230V
L
N
Auto-UV 75W
Wiring diagram
S2
UV-lamp
E10063-2
121210 T.S
Display
circuit board
HF-Performer
75W
L
L
N
N
Reset time
gn
gn
nc
no
c
br
br
re
re
re bk
bk
bk
gn
or
or
bu
bu bu
bu
or
or
br
wh
wh
Ground shielding
yl/gn
yl/gn
yl/gn
Metal body
yl/gn
br
brbr
bu
bubu
S1
L1
L2 L3
EMC
FILTER NN
PP
1~230V
L
N
Auto-UV 130W
Wiring diagram
S1
L1
L2
UV-lamp
E10061-3
121211 T.S
HF-Performer
130W re
re
re
bk
bu
bu
bu
or
br
wh
Ground shielding
yl/gn
yl/gn
yl/gn
yl/gn
Metal body
S2
Display
circuit board
L
L
N
N
Reset time
gn
gn
nc
no
cor
or
bk
wh
br
bu
Electrical installation
NOTE: Electrical installation must be performed by a qualied electrician.
• The Auto-UV must be tted with an all-pole switch and be interlocked via the circulation pump.
• The Auto-UV must be installed with a ground fault relay, max. 30 mA.
• Connect the supply voltage to the terminal block, see connection diagram for the xed installation.
• Electrical installation must take place after the pipes have been installed.
Circuit diagram Auto-UV 75
Circuit diagram Auto-UV 130
Display
circuit board
Reset time
UV lamp
HF-Performer
Ground shielding
Metal body
Display
circuit board
Reset time
UV lamp
HF-Performer
Ground shielding
Metal body
EMC
lter

8
Auto-UV 75 & 130
MA60-19 E
ENGLISH
A
B
C
D
E
Starting
1. Check that all connections and cable screwings are tightened, including the drain plug (E).
2. Turn on the system’s water ow.
3. Switch on the Auto-UV’s power switch.
Operation
• Never use the Auto-UV without any water ow.
• A sight glass at the top of the casing makes it simple and safe to see whether the UV lamp is on.
• The Auto-UV has a clear display that shows the operating time. The UV lamp must be replaced after 9,000 hours of operation
in order to maintain sufcient radiation intensity.
• The display starts to ash after 8,000 hours to indicate that a lamp replacement is required.
After 9,000 hours the unit switches off automatically.
• After a period of operation, the quartz glass may develop a lm on the outside. Iron, calcium and magnesium, which are
always present in the water, may form a brownish lm on the quartz glass. This reduces the UVC radiation into the water.
The quartz glass must therefore be cleaned continuously. How often this is required depends on the water quality, but we
suggest after 1,000 hours of operation.
The quartz glass must be cleaned using the appropriate cleaning uid (Pahlén article no. 41465).
• If there is a risk of freezing, or if the pool is closed down for a longer period, the casing must be drained of all water.
Cleaning the quartz glass
Follow the procedure below and always use gloves when handling the quartz glass and the lamp.
1. Switch off the current to the unit.
2. Turn off the ow through the casing.
3. Loosen the cable screw connection (A) so that the cable on the top of the casing can rotate.
4. Unscrew the black plug (B) from the top of the casing and lift carefully (picture 1).
5. Grip the lamp and loosen it from the contact (picture 2). Lift the lamp straight up.
6. Unscrew the sight glass (C) from the casing (D) and carefully lift the quartz glass straight up (picture 3).
NOTE: The quartz glass must not be removed from the sight glass.
7. Check that the quartz glass is intact - if there are any cracks, it must be replaced.
8. Apply cleaning uid using a lint-free cloth and dry the quartz glass.
9. Reassemble in reverse order. Make sure that the quartz glass is resting down in the bottom plug.
Replacing the lamp
Follow the procedure below and always use gloves when handling the lamp.
1. Switch off the current to the unit.
2. Loosen the cable screw connection (A) so that the cable on the top of the casing can rotate.
3. Unscrew the black plug (B) from the top of the casing and lift carefully (picture 1).
4. Grip the lamp and loosen it from the contact (picture 2). Lift the lamp straight up.
5. Replace the lamp and reassemble in reverse order.
6. Reset the operating time gauge by holding down the reset button for approx. 5 seconds.
The button is located on the underside of the box on the casing.
Picture 1 Picture 2 Picture 3

9
Auto-UV 75 & 130
MA60-19 T
DEUTSCH
This documentandits contentsaretheexclusive
propertyofPahlénsandmaynotbecopied,
reproduced,transmittedorcommunicatedtoathird
party,orusedforanypurposewithout writtenpermission.
Art.no.
Rev.no.
Scale
Designed by: Approved by:
Revised by: Date
Drawn by: Date
Drawing number
Assembly drawing no.
Surface treatment
part of ISO 2768-1
The tolerance class in accordance with this
E
Box 728, SE-194 27 Upplands Väsby, Sweden
Phone [phone], Fax [phone]
417760
CRO 2010-12-06
TS 2012-07-08
Auto-UV 75
Auto-UV 75
M11310 3
G2" (2x)
772
(570-670)
141
145
 80
180
1000
67,5
Sid 2 (2)
 6(4x)
1000
570-670
141145
G2”(2x)
Ø80
772
180
Ø6 (4x)
67,5
Produktbeschreibung
Das Pahlén Auto-UV-Gerät wird zur Desinfektion des Wassers in Schwimmbecken eingesetzt.
Die UV-Lampe produziert UVC-Strahlen, die Bakterien, Viren und Algen neutralisieren.
Mit dem Auto-UV kann die Verwendung von Chlor bis zu 70 % reduziert werden, wodurch der Gehalt an gebundenem Chlor-
verringert wird. Dadurch entsteht beim Baden ein angenehmeres Klima mit weniger Chlorgeruch, Allergiebeschwerden und
roten Augen.
Anlagen mit einer hohen Durchussmenge sollten mit zwei oder mehreren parallel
geschalteten UV-Reinigern gesäubert werden. Es können auch Bypass-Anlagen
eingesetzt werden.
Technische Daten Auto-UV 75W Auto-UV 130W
Max. Dryck 4 bar (0.4 MPa) 4 bar (0.4 MPa)
Max. Durchuss max. 250 l/min max. 250 l/min
Lampe 75 W 130 W
Betriebsstunden der Lampe 9000 h 9000 h
Spannung 220-240V 1N~ 220-240V 1N~
Nennstrom 0.5 A 0.8 A
IP 44 44
Anschluss G2” G2”
Wassertemperatur +5 to +45°C +5 to +45°C
UVC-Wellenlänge 254 nm 254 nm
UVC-Wirkung 25W 43W
Gewicht 5 kg 6.6 kg
Die folgende Grenzwerte dürfen nicht überschritten werden:
Chlorgehalt: max 3 mg/l (ppm)
pH-Wert: 7.2 - 7.6
Alkalinintät: 60-120 mg/l (ppm)
Kalziumhärte: 100-300 mg/l (ppm)
Allgemeine Informationen
Die UV-Lampe und das Quarzglas sind schlag- und stoßempndlich. Die Lampe und das Quarzglas dürfen niemals ohne Hand-
schuhe (Baumwollhandschuhe liegen bei) berührt werden. Achtung! Lesen Sie vor der Installation und Inbetriebnahme die
gesamte Gebrauchsanleitung durch.
Sicherheit
Das Auto-UV darf niemals ohne Wasser verwendet werden.
Das Wasser im System muss ießen, da sich die Anlage
ansonsten überhitzen kann.
Das Auto-UV niemals zusammen mit Brom-Reinigern verwenden.
Beschädigte Geräte dürfen nicht verwendet werden (Gefahr des Austritts von UVC-Strahlung).
Das Auto-UV darf nur von Personen mit den nötigen
Kenntnissen verwendet werden.
Bei Unsicherheiten wenden Sie sich bitte an den
Poolinstallateur/Techniker.
Gemäß IEC 60335-1 dürfen “Personen mit einer
begrenzten körperlichen oder geistigen Leistungs-
fähigkeit (einschl. Kindern) das Gerät nicht ohne
Einweisung in die sichere Anwendung verwenden.”
Verrohrung
Das Pahlén Auto-UV muss senkrecht nach dem
Filter und vor dem Erhitzer installiert werden.
Über dem Gehäuse muss mindestens 1 m platz
gelassen werden, um die UV-Lampe aus-tauschen
zu können.
Wir empfehlen den Bypass-Anschluss eines oder
mehrerer Auto-UV-Geräte, um
die Wartung und die Durch-
ussregelung zu erleichtern.
Schrauben Sie die Rohrstücke
fest und dichten Sie sie mit
einer Gewindedichtung ab.
Warnung!
UV-Strahlung ist für Augen und Haut schädlich.
Die UVC-Lampe darf niemals außerhalb des
Gehäuses eingeschaltet werden.
!
Skimmer
Bodenablauf
Beleuchtung
Jet Swim
Einlauf
Filter
Pumpe
Ablauf
Elektroheizer
Rück-
schlag-
klappe
Beleuchtung
Auto-UV

10
Auto-UV 75 & 130
MA60-19 T
DEUTSCH
1~230V
L
N
Auto-UV 75W
Wiring diagram
S2
UV-lamp
E10063-2
121210 T.S
Display
circuit board
HF-Performer
75W
L
L
N
N
Reset time
gn
gn
nc
no
c
br
br
re
re
re bk
bk
bk
gn
or
or
bu
bu bu
bu
or
or
br
wh
wh
Ground shielding
yl/gn
yl/gn
yl/gn
Metal body
yl/gn
br
brbr
bu
bubu
S1
L1
L2 L3
EMC
FILTER NN
PP
1~230V
L
N
Auto-UV 130W
Wiring diagram
S1
L1
L2
UV-lamp
E10061-3
121211 T.S
HF-Performer
130W re
re
re
bk
bu
bu
bu
or
br
wh
Ground shielding
yl/gn
yl/gn
yl/gn
yl/gn
Metal body
S2
Display
circuit board
L
L
N
N
Reset time
gn
gn
nc
no
cor
or
bk
wh
br
bu
Stromanschluss
Achtung! Der Stromanschluss muss von einem qualizierten Elektriker ausgeführt werden.
• Das Auto-UV muss mit einem allpoligen Trennschalter ausgerüstet und über die Umlaufpumpe gesteuert werden.
• Das Auto-UV muss mit einem FI-Schalter mit max. 30 mA installiert werden.
• Die Netzspannung wird an den Anschlusskasten angeschlossen, siehe Anschlussplan für die feste Installation.
• Der Stromanschluss erfolgt nach der Verrohrung.
Stromlaufplan Auto-UV 75
Stromlaufplan Auto-UV 130
Display
Leiterplatte
Reset-Zeit
UV Lampe
HF-Performer
geschimter Leiter
Mantel aus Metal
Display
Leiterplatte
Reset-Zeit
UV Lampe
HF-Performer
geschimter Leiter
Mantel aus Metal
EMC
Filter
