Palazzetti NICOLE V2 Installation guide

NICOLE V2
NICOLE TF
STUFA A LEGNA - WOOD STOVE - HOLZOFEN
POELE BOIS - ESTUFA DE LEÑA
LIBRETTO PRODOTTO
PRODUCT TECHNICAL DETAILS - MANUEL DU PRODUIT
PRODUKTHANDBUCH - DATOS TÉCNICOS DEL PRODUCTO
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell’installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die Anleitungen
stets aufmerksam durchlesen.
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes avant
l’installation, l’entretien ou l’utilisation du produit.
Este manual es parte integrante del producto.
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto.

      
izdelka pozorno preberete ta navodila.

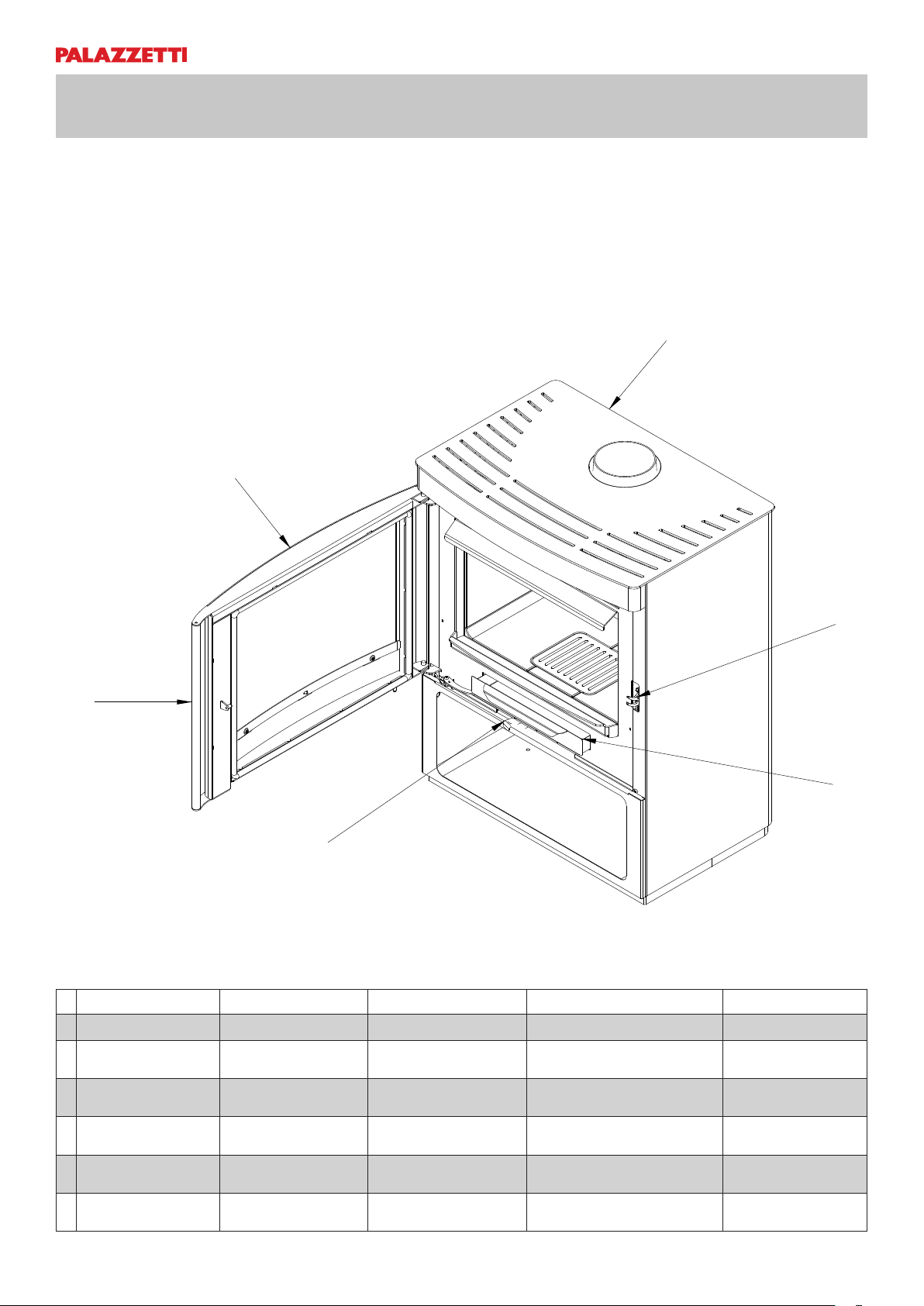

DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 Piastra superiore Upper plate Plaque supérieure Obere Platte Plancha superior
2Gancio di
chiusura Closing hook Crochet de fermeture Hakenverschluss Gancho de cierre
3 Porta Door Porte Feuerraumtür mit
Sichtfenster Puerta
4Maniglia porta; Door handle Poignée de porte Tür Manilla de la
puerta
5 Cassetto cenere Ash box Tiroir des cendres Aschenkasten Cajón de la
ceniza
6Regolazione aria
primaria Primary air adjustment Réglage air primaire Primärluftregelung Regulación aire primario
8 Sportello inferiore Lower door Portiere inferieure Unter tür Puerta inferior
1
2
3
4
5
6
NICOLE (1)
8

004774983 - 27/08/2020 3
DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 Piastra superiore Upper plate Plaque supérieure Obere Platte Plancha superior
2Gancio di
chiusura Closing hook Crochet de fermeture Hakenverschluss Gancho de cierre
3 Porta Door Porte Feuerraumtür mit
Sichtfenster Puerta
4Maniglia porta; Door handle Poignée de porte Tür Manilla de la
puerta
5 Cassetto cenere Ash box Tiroir des cendres Aschenkasten Cajón de la
ceniza
6Regolazione aria
primaria Primary air adjustment Réglage air primaire Primärluftregelung Regulación aire primario
8 Sportello inferiore Lower door Portiere inferieure Unter tür Puerta inferior
1
2
3
4
5
6
NICOLE GHISA (2)
NICOLE IN CAST IRON - NICOLE IN GUSSEISEN - NICOLE EN FONTE - NICOLE EN HIERRO FUNDIDO
8

4004774983 - 27/08/2020
DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION
1
3
2
5
6
4
NICOLE CON VANO APERTO (3)
NICOLE WITH OPEN COMPARTMENT - NICOLE MIT OFFENER HOLZABLAGE - NICOLE AVEC BASE OUVERTE - NICOLE
CON COMPARTIMENTO ABIERTO
ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL
1 Piastra superiore Upper plate Plaque supérieure Obere Platte Plancha superior
2Gancio di
chiusura Closing hook Crochet de fermeture Hakenverschluss Gancho de cierre
3 Porta Door Porte Feuerraumtür mit
Sichtfenster Puerta
4Maniglia porta; Door handle Poignée de porte Tür Manilla de la
puerta
5 Cassetto cenere Ash box Tiroir des cendres Aschenkasten Cajón de la
ceniza
6Regolazione aria
primaria Primary air adjustment Réglage air primaire Primärluftregelung Regulación aire primario

004774983 - 27/08/2020 5
LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD
- LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS - TECKENFÖRKLARING
FÖR MÄRKSKYLTEN
ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL
F Combustibile Fuel type Brennstoff Combustible Combustible
Pellet di legno Wood pellets Holzpellets Granulés de bois Pellets de madera
PImax Potenza introdotta
massima
Maximum power input Maximale
Leistungsaufnahme
Puissance maximale
d’entrée
Entrada de potencia
máxima
PImin Potenza introdotta
minima
Minimum power input Minimale
Leistungsaufnahme
Puissance minimale
entrée
Entrada de potencia
mínima
Pmax Potenza termica
nominale all’ambiente
Nominal space heat
output
Max.
Raumnennwärmeleistung
Puissance nominale a
l’aìr
Potencia nominal a la
aìre
Pmin Potenza termica ridotta
all’ambiente
Reduced space heat
output
Raumteilwärmeleistung Puissance partielle a
l’aìr
Potencia parcial a la aìre
Pwmax Potenza nominale
all’acqua
Nominal heat output to
water
Wasserseitig Max.
Nennwärmeleistung
Puissance nominale à
l’eau
Potencia nominal al
agua
Pwmin Potenza ridotta all’acqua Reduced heat output to
water
Wasserseitig
Teilwärmeleistung
Puissance partielle à
l’eau
Potencia parcial al agua
EFFmax Rendimento alla potenza
nominale heat output
Wirkungsgrad
Nennwärmel
Rendement à puissance
nominale
Rendimiento a potencia
nominal
EFFmin Rendimento alla potenza
ridotta heat output
Wirkungsgrad Teillast Rendement à puissance
partielle
Rendimiento a potencia
parcial
COmax
(13% O2)
Emissioni di CO alla
potenza nominale (13%
O2)
CO emmissions at
nominal heat output
(13% O2)
Emissionen bei CO
Nennwärmel (13% O2)
Emissions de CO (réf
13% O2) à puissance
nominale
Emisiones de CO (ref.
13% O2) a potencia
nominal
COmin
(13% O2)
Emissioni di CO alla
potenza ridotta (13% O2)
CO emmissions at
partial heat output (13%
O2)
Emissionen bei CO
Teillast (13% O2)
Emissions de CO (réf
13% O2) à puissance
partielle
Emisiones de CO (ref.
13% O2) a potencia
parcial
p Pressione massima di
esercizio
Maximum operating
waterpressure
Maximaler Betriebsdruck Pression maximale
d’utilisation
Presìon màxima de
utilizaciòn
Tf Temperatura fumi Exhaust temperature Rauchtemperatur Température de fumée Temperatura del hhumo
TwMax Temperatura massima
dell’acqua
Maximum water
temperature
Maximale
Wassertemperatur
Température maximale
de l’eau
Temperatura máxima
del agua
X1/X2/Y Distanza minima da Distance between
sides and combustible
materials
Mindestabstand zu
brennbaren Bauteilen
mind.
Distance minimum avec. Distancia mínima con
V Tensione Voltage Spannung Tension Tensión
f Frequenza Frequency Frequenz Fréquence Frecuencia
Wmin Potenza Max assorbita
in funzionamento
Maximum power
absorbed when working
Max. aufgenommene
Leistung (Betrieb)
Puissance maximale
utilisée en phase de
travail
Potencia mínima
utilizada en fase de
trabajo
Wmax Potenza Max assorbita
in accensione
Maximum power
absorbed for ignition
Max. aufgenommene
Leistung (Zündung)
Puissance maximale
utilisée en phase
d’allumage
Potencia máxima
utilizada en fase de
arranque
Dust Polveri Dust Pulver Poudres Polvos
L’apparecchio non può
essere utilizzato in una
canna fumaria condivisa
The appliance cannot be Ofen kann nicht
mit andere in ein
gemeinsames Kamin
funktionieren
L’appareil ne peut pas
Être utilisé dans un
conduit partagé avec
autres appareils
No se puede utilizàr
el aparato en canòn
compartido
Leggere e seguire
le istruzioni di uso e
manutenzione
Read and follow the
user’s
instructions
Bedienungsanleitung
lesen und befolgen
Lire et suivre le livre
d’instruction
Lean y sigan el manual
de instruciones
Usare solo il
combustibile
raccomandato
Use only recommended
fuel
Brennstoff verwenden
Nur
den vorgeschriebenen
Utiliser seulement les
combustibles prescrites
Utilizen solamente
combustibles otorgados
L’apparecchio funziona a
combustione intermittente
The appliance is
capable of discontinuous
operation
Der ofen ist ein
Zeitbrand feuerstatt
L’appareil fonctionne à
combustion intermittente
El aparato funciòna a
combustion intermitente

6004774983 - 27/08/2020
[cm]
X1 110
X2 35
Y1 35
Y2 35
Z 60
X1
X2
Y1
Y2
Z

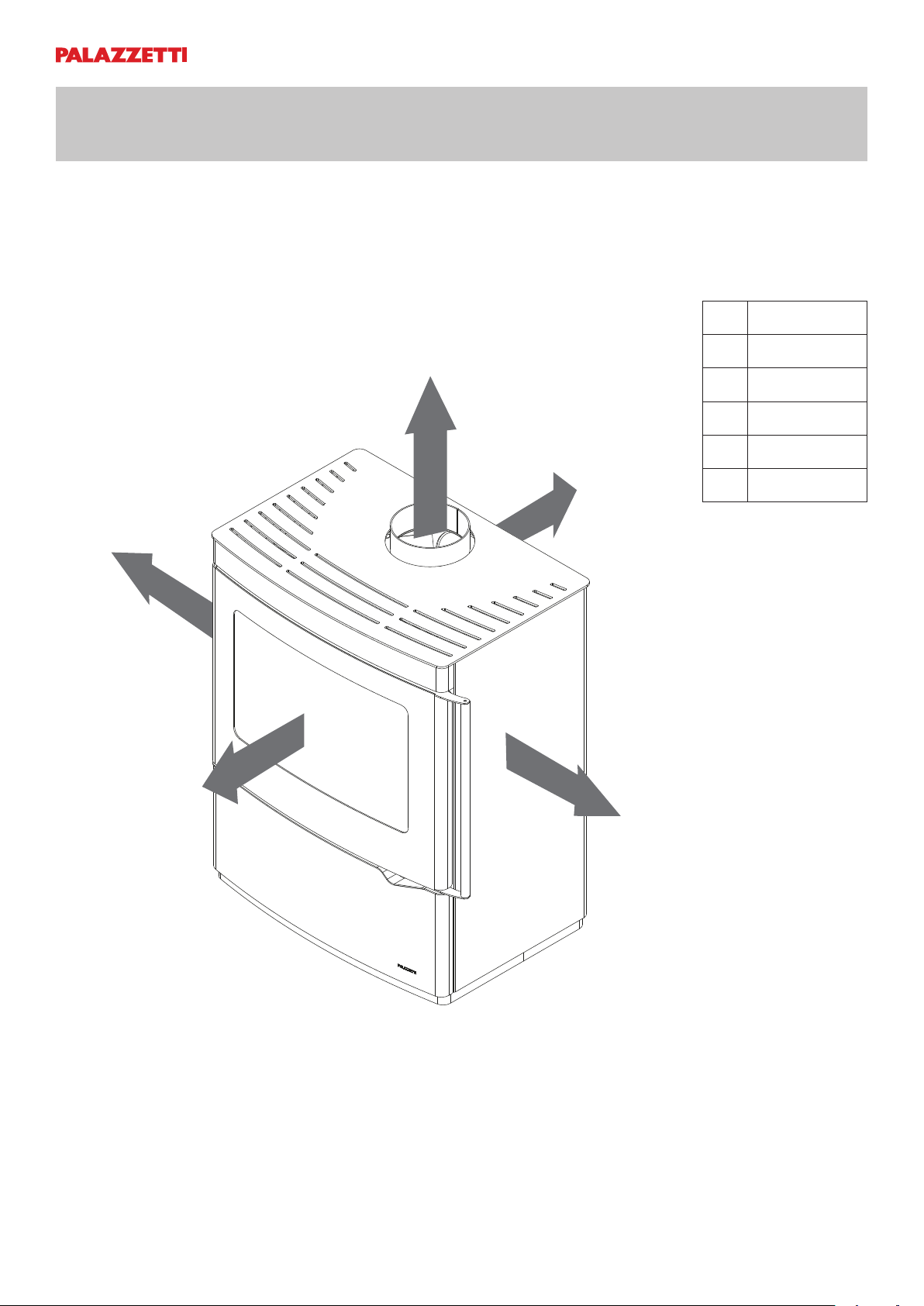

DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI
MINIMUMDISTANCEFROMCOMBUSTIBLEMATERIALS-DISTANCEMINIMALEÀPARTIRDEMATÉRIAUXCOMBUSTIBLES
MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES

004774983 - 27/08/2020 7
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / TEHNIČNE KARAKTERISTIKE
CLASSE DI APPARTENENZA IN RIFERIMENTO ALLA D.L.G. 186/2017




Nr.
4 STELLE
4 STARS
4 STERNE
4 ÉTOILES
4 ESTRELLAS
*POTENZA TERMICA NOMINALE


kcal/h 7824,59
kW 9,1
RENDIMENTO
 % 79
CONSUMO ORARIO DI COMBUSTIBILE



kg/h 2,5
PORTATA DEI FUMI

 g/s 7,5
EMISSIONI DI CO AL 13 % DI O²

 mg/m3750
TEMPERATURA FUMI

 C° 293
CARICO DI LEGNA CONSIGLIATO

 kg/h 2,0
COMBUSTIBILE
 Legna - Wood - Holz
TIRAGGIO DELLA CANNA FUMARIA
 Pa 12±2
PESO
 kg
180 (1)
260 (2)
170 (3)
TUBO INGRESSO ARIA

 cm Ø 10
USCITA FUMI
 cm Ø 18
STUFA ADATTA PER LOCALI NON INFERIORI A:



m240
DURANTE IL FUNZIONAMENTO A LEGNA LA STUFA È A COMBUSTIONE INTERMITTENTE.




NICOLE V2

8004774983 - 27/08/2020
CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES /
TECHNISCHE EIGENSCHAFTEN / TEHNIČNE KARAKTERISTIKE
CLASSE DI APPARTENENZA IN RIFERIMENTO ALLA D.L.G. 186/2017




Nr.
4 STELLE
4 STARS
4 STERNE
4 ÉTOILES
4 ESTRELLAS
*POTENZA TERMICA NOMINALE


kcal/h 7996,56
kW 9,3
RENDIMENTO
 % 85,5
CONSUMO ORARIO DI COMBUSTIBILE



kg/h 2,5
PORTATA DEI FUMI

 g/s 7,1
EMISSIONI DI CO AL 13 % DI O²

 mg/m3750
TEMPERATURA FUMI

 C° 203
CARICO DI LEGNA CONSIGLIATO

 kg/h 2,0
COMBUSTIBILE
 Legna - Wood - Holz
TIRAGGIO DELLA CANNA FUMARIA
 Pa 12±2
PESO
 kg
180 (1)
260 (2)
170 (3)
TUBO INGRESSO ARIA

 cm Ø 10
USCITA FUMI
 cm Ø 18
STUFA ADATTA PER LOCALI NON INFERIORI A:



m240
DURANTE IL FUNZIONAMENTO A LEGNA LA STUFA È A COMBUSTIONE INTERMITTENTE.




NICOLE Twister Flue

004774983 - 27/08/2020 9
933 21
504
137367
Ø 180
Ø 100
393
365 365
368 368
787
53428 284
853
954
73
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Afmetingen (mm)

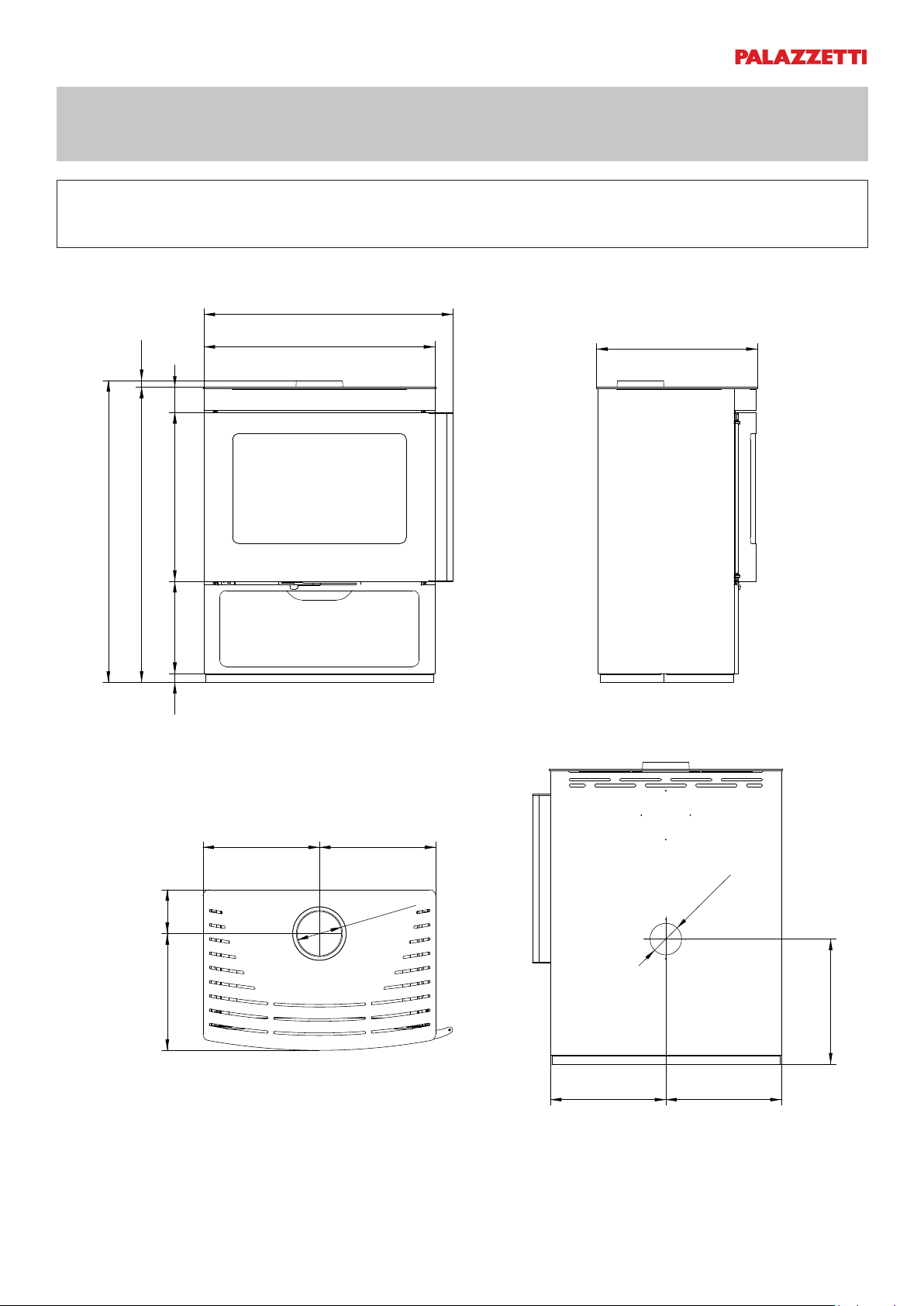

DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER
NICOLE V2

10 004774983 - 27/08/2020
395
O100
365 365
507
791
733
90539280
720
137371
369 369
O180

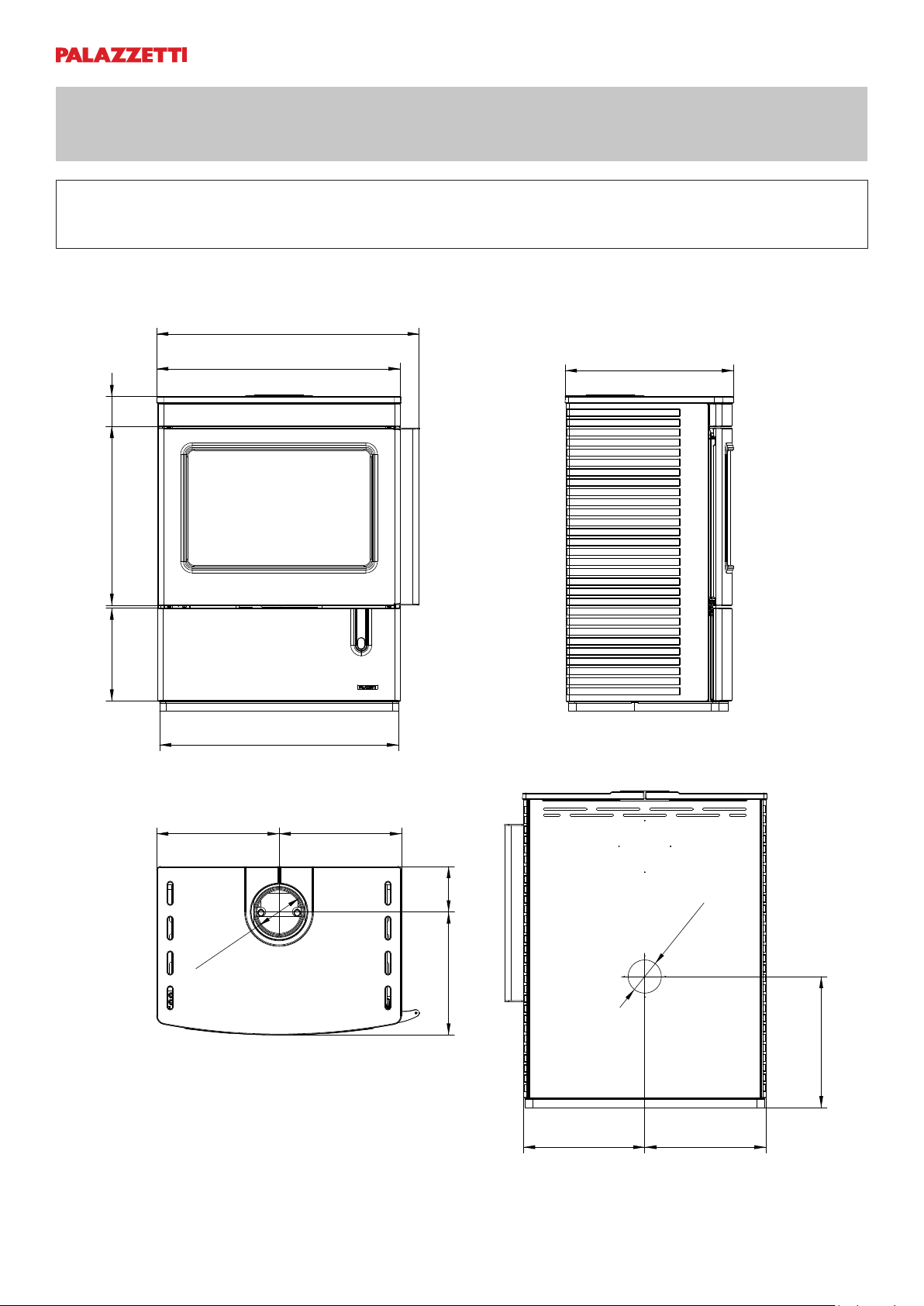

NICOLE V2 GHISA
NICOLE V2 IN CAST IRON - NICOLE V2 IN GUSSEISEN - NICOLE V2 EN FONTE - NICOLE V2 EN HIERRO FUNDIDO
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Afmetingen (mm)
DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER

004774983 - 27/08/2020 11
787
730
21933
28 291 534 80
954
368 368
139369
O180
508
O100
365365
395
NICOLE V2 CON VANO APERTO
NICOLE
V2 WITH OPEN COMPARTMENT - NICOLE V2 MIT OFFENER HOLZABLAGE - NICOLE V2 AVEC BASE
OUVERTE - NICOLE V2 CON COMPARTIMENTO ABIERTO
Dimensioni (mm)
Dimensions (mm)
Abmessungen (mm)
Dimensions (mm)
Dimensiones (mm)
Afmetingen (mm)
DIMENSIONI - DIMENSIONS - DIMENSIONS -
ABMESSUNGEN - DIMENSIONES - DIMENSIONER

U󰀩cio libretti Palazzetti
La Ditta Palazzetti non si assume alcuna responsabilità per
eventuali errori del presente opuscolo e si ritiene libera di
variare senza preavviso le caratteristiche dei propri prodotti.
Palazzetti accepts no liability for any mistakes in this handbook
and is free to modify the features of its products without prior
notice.
Die Firma Palazzetti übernimmt für eventuelle Fehler in diesem
Heft keine Verantwortung und behält sich das Recht vor, die
Eigenschaften ihrer Produkte ohne Vorbescheid zu ändern.
Palazzetti décline toute responsabilité en cas d’erreurs dans
la présente documentation et conserve la faculté de modier
sans préavis les caractéristiques de l’appareil.
La empresa Palazzetti no se responsabiliza de los errores
eventuales de este manual y tiene el derecho de modicar sin
previo aviso las características de sus productos.
004774983 - 27/08/2020 - PN - Italy
Palazzetti Lelio s.p.a.
Via Roveredo, 103
cap 33080 - Porcia (PN) - ITALY
Internet: www.palazzetti.it
