Panasonic CF-VEB Series User manual

BEDIENUNGSANLEITUNG .................... 12
D
Bezeichnungen der Teile.................................... 13
Anschließen/Entfernen ....................................... 15
Names of Parts...................................................... 5
Connecting/Disconnecting................................... 7
OPERATING INSTRUCTIONS ................. 4
E
Port Replicator
ポートリプリケーターポートリプリケーター
ポートリプリケーターポートリプリケーター
ポートリプリケーター
CF-VEB181
DEUTSCH
ENGLISH
MODE D’EMPLOI .................................... 20
F
FRANÇAIS
Ouverture de l’écran ........................................... 21
Connexion/Déconnexion .................................... 23
取扱説明書取扱説明書
取扱説明書取扱説明書
取扱説明書 ......................................................... 28
日本語日本語
日本語日本語
日本語
保証書付き （日本国内向け）
このたびはパナソニックポートリプリケーターをお買い上げいただき、まことにありがとうございました。
・ この取扱説明書と保証書をよくお読みのうえ、正しくお使いください。特に「安全上のご注意」
（29〜31ページ）は、ご使用前に必ずお読みいただき、安全にお使いください。お読みになっ
たあとは、保証書と一緒に大切に保管し、必要なときにお読みください。
・ 保証書は「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。
安全上のご注意安全上のご注意
安全上のご注意安全上のご注意
安全上のご注意 ..............................................................
..............................................................
............................... 29
各部の名称と働き各部の名称と働き
各部の名称と働き各部の名称と働き
各部の名称と働き ..........................................................
..........................................................
............................. 32
取り付け／取り外し取り付け／取り外し
取り付け／取り外し取り付け／取り外し
取り付け／取り外し ......................................................
......................................................
........................... 34
保証とアフターサービス保証とアフターサービス
保証とアフターサービス保証とアフターサービス
保証とアフターサービス ..............................................
..............................................
....................... 42
J
FJ0104-1124
DFQX5439ZB
Printed in Japan

2
For U.S.A.
Federal Communications Commission Radio Frequency Interference Statement
Note: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This equip-
ment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
Consult the Panasonic Service Center or an experienced radio/TV technician for help.
Warning
To assure continued compliance, use only shielded interface cables when connecting to a
computer or peripheral. Also, any changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to operate this equipment.
This device is Class B verified to comply with Part 15 of FCC Rules when used with
Panasonic Notebook Computer.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including interference that may cause
undesired operation.
Responsible Party: Panasonic Corporation of North America
One Panasonic Way
Secaucus, NJ 07094
Tel No:1-800-LAPTOP-5 (1-800-527-8675)
Interface Cable
Use of an interface cable longer than 3 m (9.84 feet) is not recommended.
Schnittstellenkabel
Verwendete Schnittstellenkabel sollten eine Länge von 3 Metern möglichst nicht überschreiten.
Cable d’interface
Nous vous déconseillons d’utiliser un câble d’interfaced’une longueur supérieure à 3 m.
For Canada
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

3
-------------------------------------------------------------------------------------------------------------
Compliance Notice - CE Mark
This equipment is in conformance with the requirements of the European Council Directive
listed below:
73/23/EEC Low Voltage Directive with amendment 93/68/EEC
89/336/EEC EMC Directive with amendments 92/31/EEC and 93/68/EEC
-------------------------------------------------------------------------------------------------------------
Übereinstimmungserklärung - CE-Marke
Diese Ausrüstung erfüllt die Anforderungen der unten angegebenen EC-Direktive:
73/23/EEC Niederspannungsdirektive mit Abänderung 93/68/EEC
89/336/EEC EMC-Direktive mit Abänderungen 92/31/EEC und 93/68/EEC
-------------------------------------------------------------------------------------------------------------
Avis de conformité - Marque CE
Cet équipement est conforme aux conditions des Directives de la Commission Européenne
mentionnées ci-dessous:
73/23/EEC Directive sur la basse tension y compris la modification 93/68/EEC
89/336/EEC Directive CEM y compris les modifications 92/31/EEC et 93/68/EEC

4
E
Thank you for purchasing the port replicator for the Panasonic CF-18 notebook computer
series.*
By connecting your peripheral devices to the port replicator, you can save yourself the trouble
of having to connect and disconnect several cables every time you transport the computer.
* This port replicator cannot be used for other models.

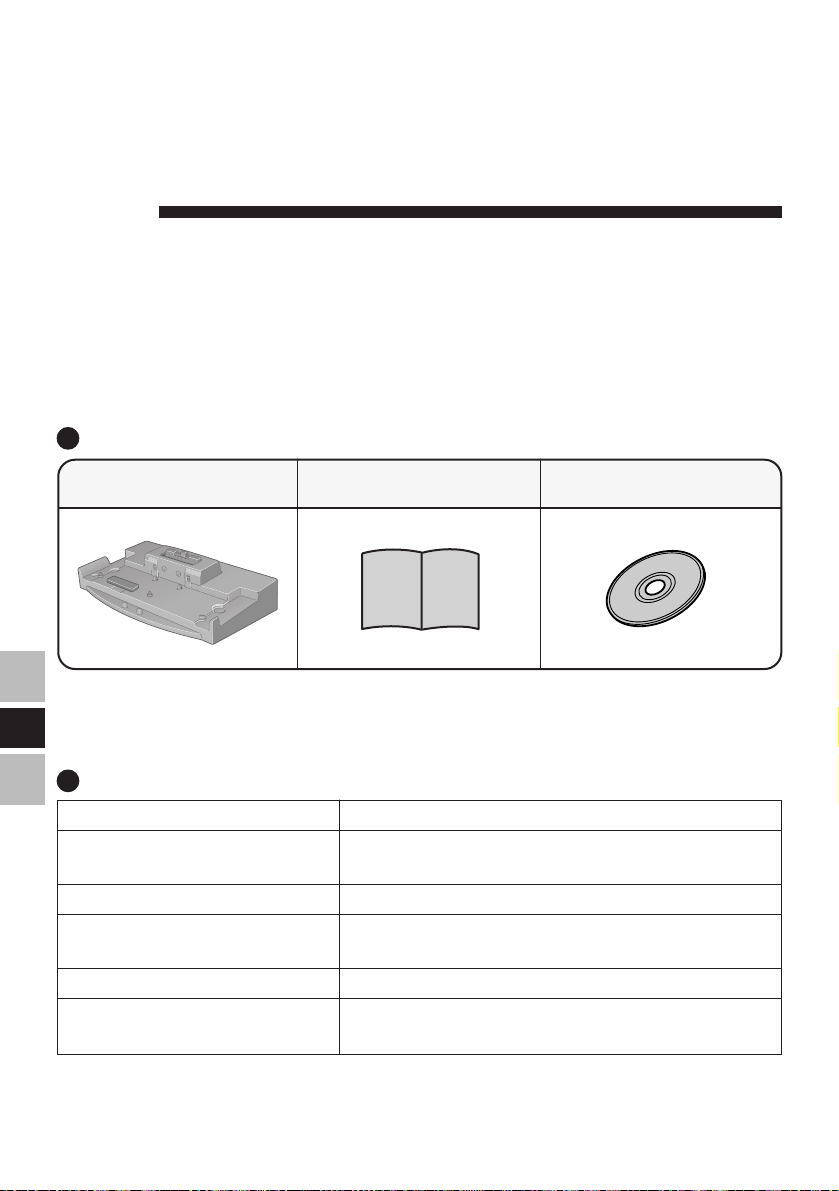

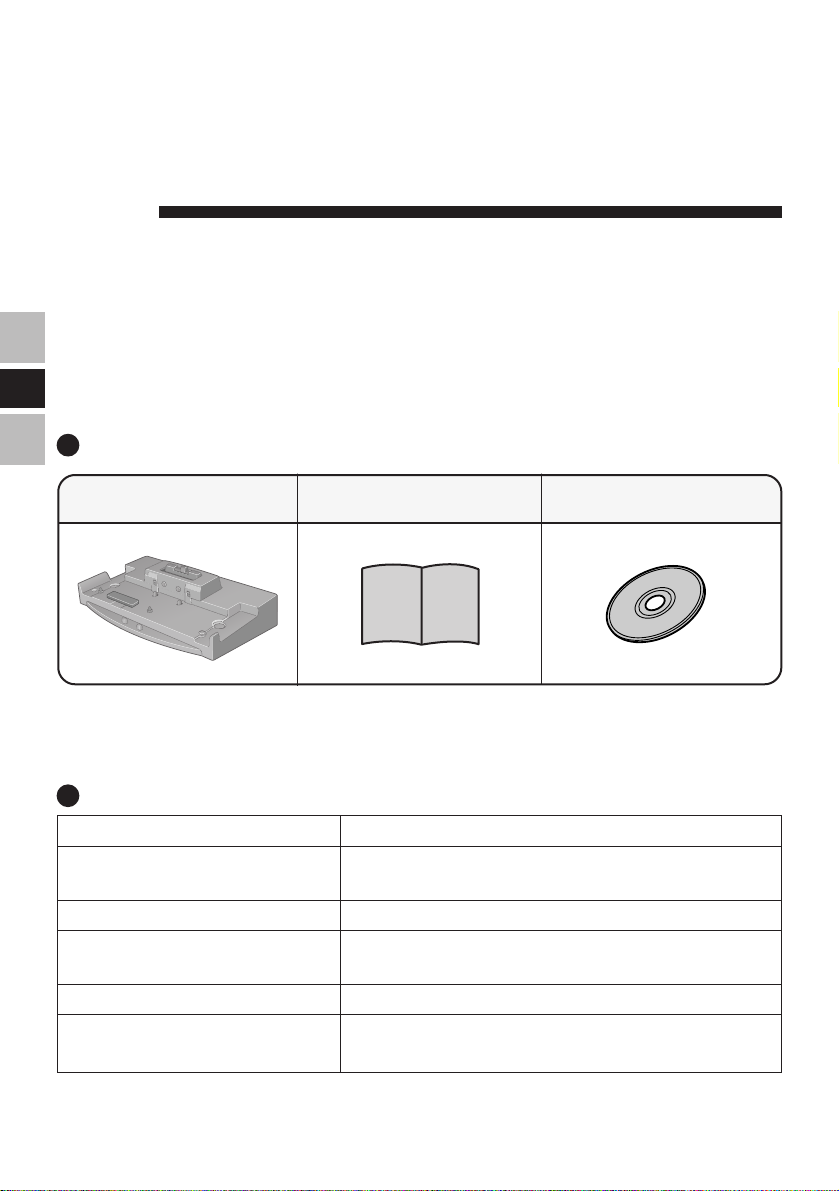

Port Replicator.......... 1
Operating Instructions... 1
Parts Inclusion
Specifications
Item
Power Supply Input
Expansion Bus Connector
Physical Dimensions
(Width × Height × Depth)
Weight
Operating Environment
Temperature / Humidity
Description
DC 16.0V [Do not use other than the specified AC
adaptor (Model No. CF-AA1623A)].
100-pin
274 mm × 72 mm × 173 mm
{10.8" × 2.8" × 6.8"}
Approx. 1.05 kg {2.3 lb.}
5°C to 35 °C {41 °F to 95 °F} /
30 % to 80 % RH (no condensation)
ENGLISH
Refer to “Specifications” in the “Operating Instructions” accompanying the computer for information on the con-
nectors and ports on the rear panel of the port replicator.
Some of the illustrations included with the text may differ slightly in shape from the actual
items included in the kit in order to make the explanation easier to understand.
Driver CD-ROM ......... 1

5
E
Names of Parts
The port replicator allows your peripheral devices to function exactly as if they were con-
nected directly to the computer. (Refer to “Names and Functions of Parts” in the “Operating
Instructions” accompanying the computer.)
Do not touch the expansion bus connector, pins or terminals of the port replicator.
DC-IN Jack
Rear
CAUTION
DC IN 16V
Serial Ports (2 ports)
Security Lock (for Kensington Cable) LOCK
Keyboard Port Display Port
Microphone Jack
The serial ports cannot be used
for models with the digitizer. Headphone Jack
USB Ports (4 ports)
NOTE
The LAN port does not support the following functions.
• [LAN] and [Boot up from LAN] in [Advanced] menu of the Setup Utility
• [LAN] in [Boot] menu of the Setup Utility or [LAN] in Boot First Menu
• Wake up from LAN function
The LAN port has a slower transfer rate than that of the computer LAN because it
uses the USB to Ethernet interface.
The floppy disk drive or CD drive connected to the USB port cannot be used for
startup.
The speed at which startup, resume or LAN transfer is performed may be signifi-
cantly reduced when a USB device has been connected. If this happens, connect
the USB device to the computer.
LAN Port

6
E

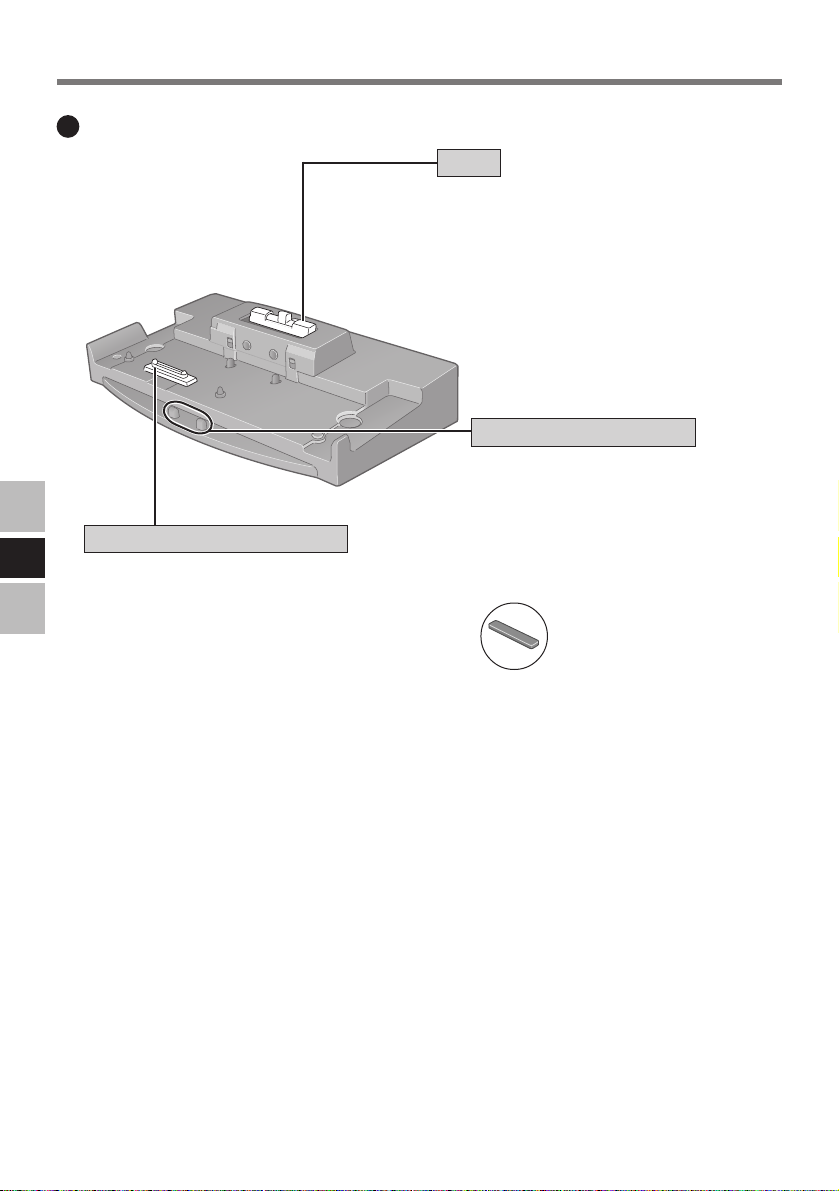

Front
Slide the lever to dock or undock the com-
puter. When the port replicator is not con-
nected to the computer, be sure that the le-
ver remains in the “UNDOCK” position to-
wards the rear of the unit.
This connects to the expansion bus connec-
tor on the bottom of the computer.
Be sure to keep it covered with the supplied
protective cap when the port replicator is
not connected to the computer.
Lever
Expansion Bus Connector
The protective cap from the expansion
bus connector should be placed here
when the port replicator is connected
to the computer.
(This will prevent it from getting lost.)
Expansion Bus Connector
Protective Cap
(Attached to the expansion
bus connector)
Cap Holder
Names of Parts

7
E

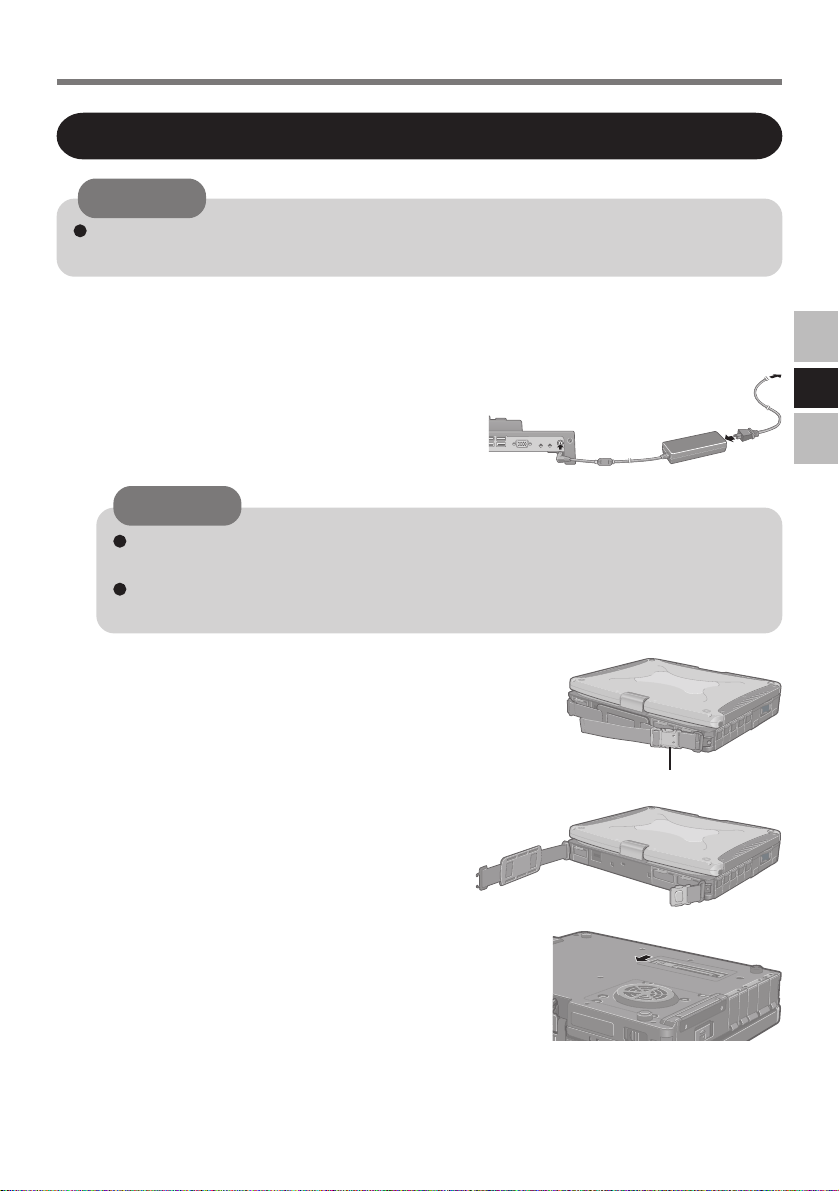

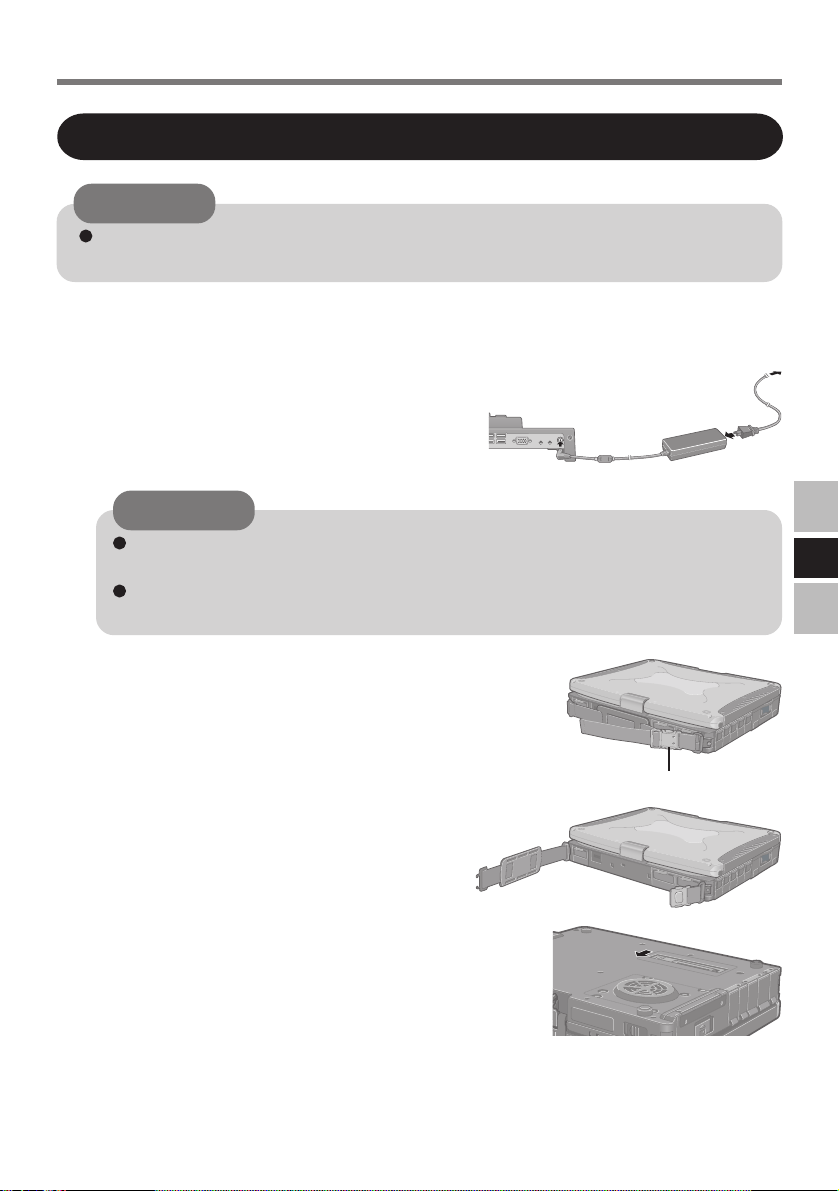

Connecting/Disconnecting
Connecting
Do not connect or disconnect the port replicator while the computer is powered on or
in the standby or hibernation mode.
CAUTION
1Turn off the computer, and disconnect all cables from
the computer.
Do not use other than the specified AC adaptor (Model No. CF-AA1623A) and
AC cord.
Refer to the “Operating Instructions” accompanying computer for information
on proper handling of the AC adaptor and AC cord.
2Connect the plug of the AC adaptor that came
with the computer to the DC-IN jack of the
port replicator and plug the other end into an
AC outlet.
CAUTION
3Detach the strap’s buckle.
4Firmly close all covers at the rear side of the computer.
5Turn the computer over, and open the cover for the ex-
pansion bus connector of the computer.
Buckle

8
E
Connecting/Disconnecting
Expansion Bus Connector
Protective Cap
Cap Holder
2
1Lever
Latch
CAUTION
Do not slide the lever without holding the latch to the
right side.
12

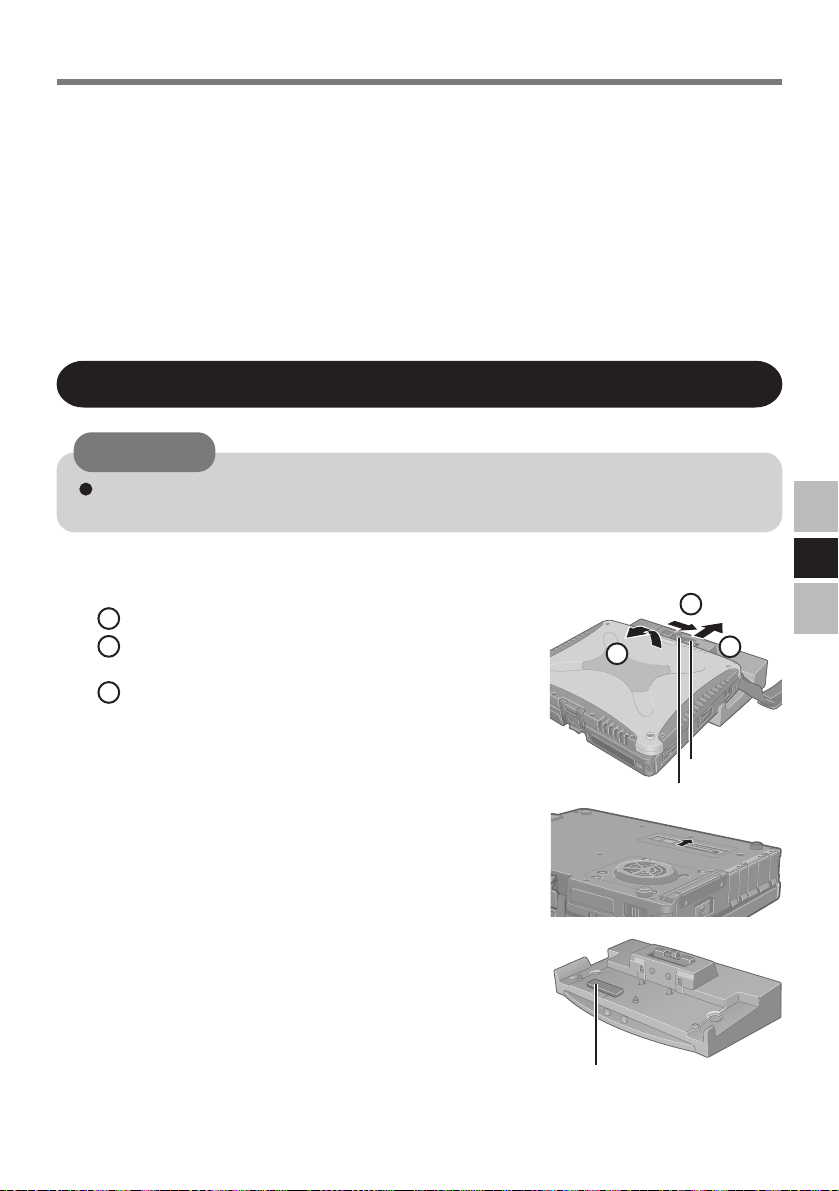

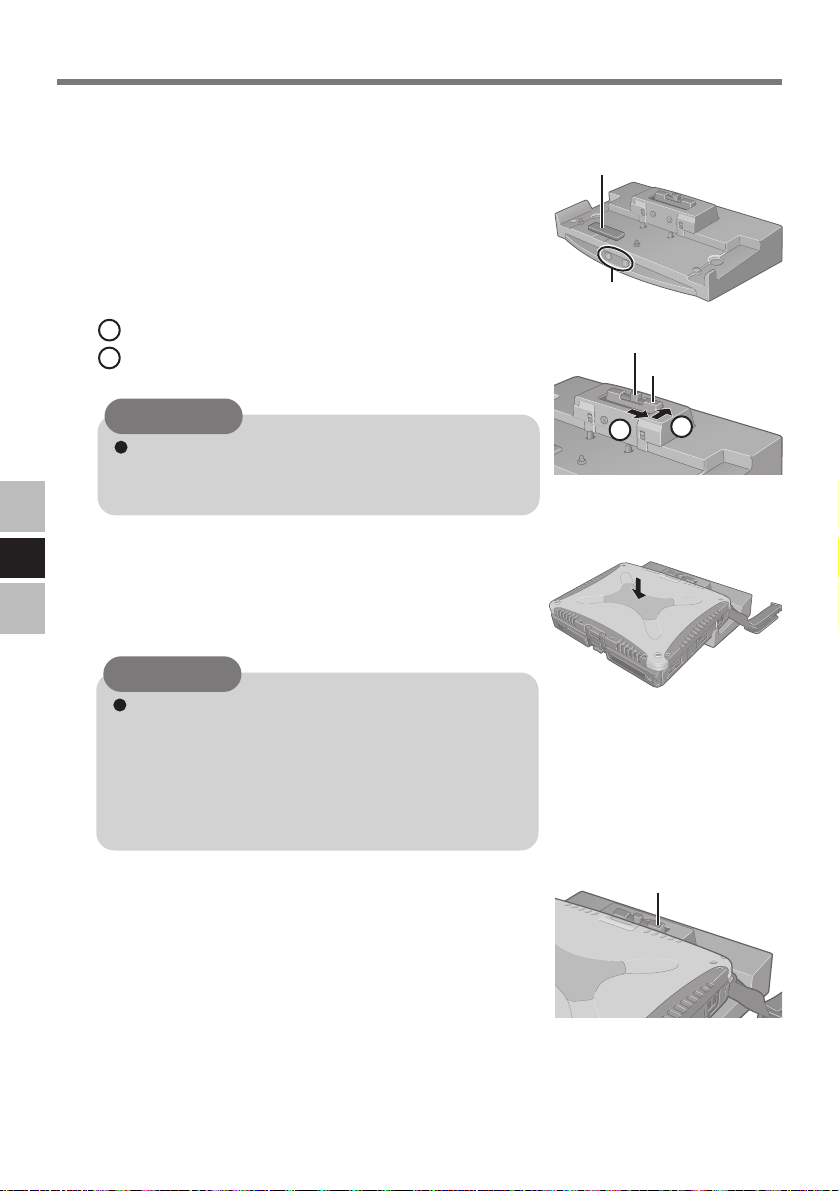

6Remove the expansion bus connector protective cap and
place it in the cap holder to prevent its getting lost.
7While holding the latch to the right side,
slide the lever all the way back. (UNDOCK POSITION)
8Align the expansion bus connector positions of the port
replicator and the computer. Place the computer on top
of the port replicator, and press down firmly.
9Confirm that the lever has moved all the way to the front.
(DOCK POSITION)
CAUTION
Do not attempt to make connections if there is any
object between the computer and the port replicator.
Doing so could damage the computer and the port
replicator.
Lever

9
E
Installing the Driver
If your computer is a model in the CF-18Bxxxxxx series, install the driver by following the
procedure below after connecting the computer to the port replicator. If your computer is not
a model in the CF-18Bxxxxxx series, refer to “Port Replicator” in the computer’s “Reference
Manual.”
<For Microsoft
®
Windows
®
XP Professional orWindows
®
XPTablet PC Edition>
1Connect the CD drive.
2Turn on the computer.
3Install the driver for the CD drive if necessary.
4At [Found New Hardware Wizard], select [Install from a list or specific location],
and then select [Next].
5Place the driver CD-ROM in the CD drive.
Do not attempt to move the port replicator when it is connected to the computer.
CAUTION
Do not turn the display while the computer is connected to the port replicator.
Set the port replicator up on a flat surface. Setting up the port replicator on an uneven
surface can result in poor contact.
Do not use the port replicator in a location where it will be subject to vibration, such as
while riding a bike, motorcycle, or car. The computer may disconnect from the port
replicator and malfunction as a result.
If the computer malfunctions while the port replicator is connected, refer first to the
“Dealing with Problems (Advanced)” in the computer’s “Reference Manual”. If you
still are unable to solve the problem, turn off the computer, disconnect the port replicator
(page 11), connect the AC adapter to the computer, and check to see if the com-
puter operates normally. If the computer operates normally, the port replicator may be
malfunctioning. Contact Panasonic Technical Support.

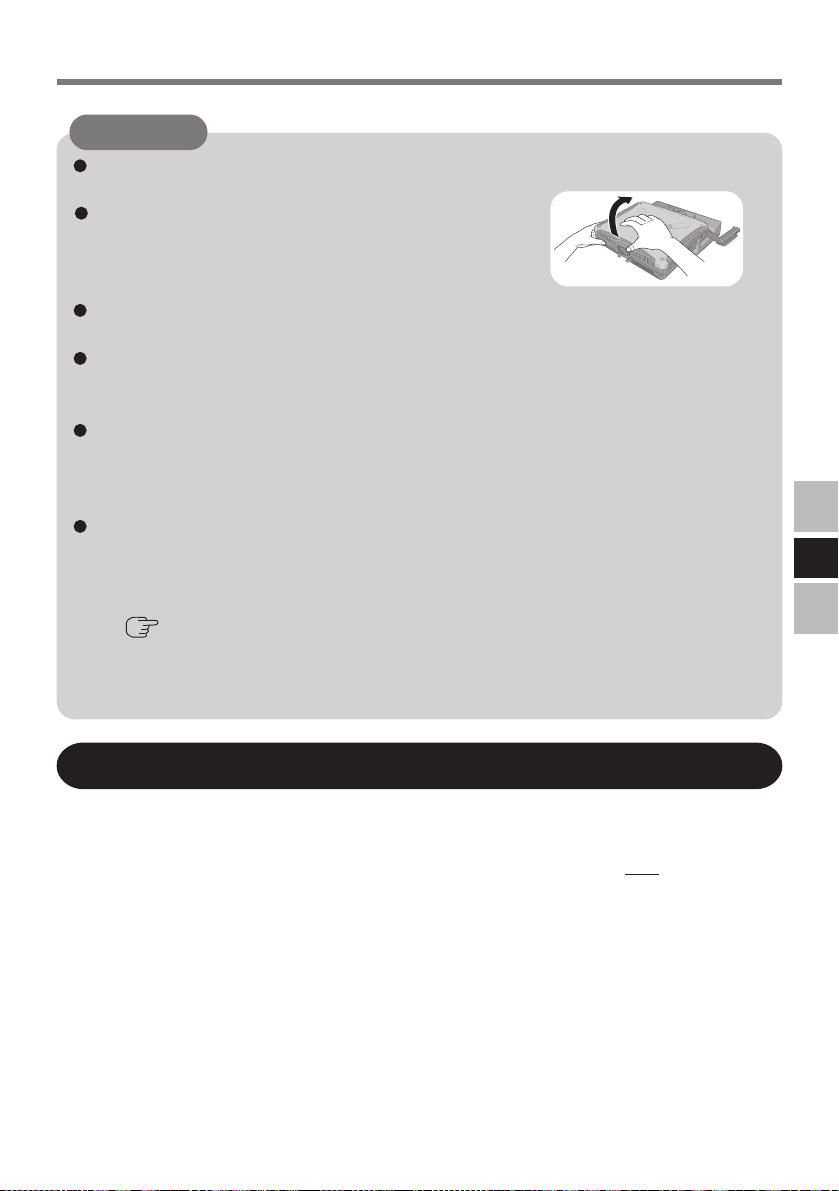

Hold down the bottom of the computer when opening
the display. If you open the display without holding
down the bottom of the computer, the computer may
be disconnected from the port replicator.

10
E
Connecting/Disconnecting
6Select [Search for the best driver in these locations], add the check mark for [In-
clude this location in the search:], and then input [d*1:\lan].
7Select [Next].
8Select [ContinueAnyway].
9Select [Finish].
*1“d” is the letter used for the CD drive. You can change the letter to suit your preference.
<For Microsoft
®
Windows
®
2000 Professional>
1Connect the CD drive.
2Turn on the computer.
3Install the driver for the CD drive if necessary.
4At [Found New Hardware Wizard], select [Next].
5Select [Search for a suitable driver for my device], and then select [Next].
6Add the checkmark for [Specify location], and then select [Next].
7Place the driver CD-ROM in the CD drive.
8At [Copy manufacturer’s files from:], input [d*2:\lan], and then select [OK].
9Select [Next].
10 At [Digital Signature Not Found], select [Yes].
11 Select [Finish].
*2“d” is the letter used for the CD drive. You can change the letter to suit your preference.

11
E
Disconnecting
1Turn off the computer.
2While holding the latch to the right side,
slide the lever all the way back.(UNDOCK POSI-
TION)
The back side of the computer lifts up, so remove
this portion.
3Close the cover of the expansion bus connector of the
computer.
4Attach the protective cap to the expansion bus connector
of the port replicator.
Do not connect or disconnect the port replicator while the computer is powered on or
in the standby or hibernation mode.
CAUTION
3
1
2
2
3
1
Lever
Latch
Expansion Bus Connector

1212
1212
12
D
DEUTSCH
Wir freuen uns darüber, daß Sie sich zum Kauf eines Portreplikators für das Panasonic
Notebook CF-18 entschieden haben*.
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator ist es nicht erforderlich, beim
Mitnehmen des Computers jedesmal eine Vielzahl von Kabeln anzuschließen bzw.
abzuziehen.
* Dieser Portreplikator kann nicht mit anderen Modellen verwendet werden.
Lieferumfang
Technische Daten
Nähere Einzelheiten über die Anschlüsse und Ports an der Rückseite des Portreplikators finden Sie unter „Technische
Daten“ in der Bedienungsanleitung des Computers.
Gegenstand
Stromversorgung Eingang
Erweiterungsbus-Anschluß
Abmessungen (Breite × Höhe × Tiefe )
Gewicht
Umgebungsbedingungen
Temparatur/Luftfeuchtigkeit
Beschreibung
DC 16,0 V [Verwenden Sie ausschließlich den
vorgeschriebenen Netzadapter (CF-AA1623A)].
100-polig
274mm ×72mm ×173 mm
ca. 1,05 kg
5°C bis 35 °C /
30 % bis 80 % RH (Ohne Kondensation)
Aus Gründen der besseren Erkennbarkeit entsprechen einige Abbildungen in dieser Anleitung
dem Original nicht in allen Einzelheiten.
Portreplikator ............. 1
Bedienungsanleitung ..... 1Treiber-CD-ROM ........1

1313
1313
13
D
Bezeichnungen der Teile
Bei Anschluß Ihrer Peripheriegeräte an den Portreplikator arbeiten diese genau so, als wenn
sie direkt an den Computer angeschlossen wären. (Siehe auch Bedienungsanleitung des
Computers unter „Bezeichnungen und Funktionen der Teile“.)
Berühren Sie nicht den Erweiterungsbus-Anschluss, die Stifte oder die Buchsen des
Portreplikators.
Rückseite
VORSICHT
Sincherungsschloß LOCK
Der serielle Anschluss kann nicht für die Modelle verwendet
werden, die mit einem Digitalisierer ausgestattet sind.
HINWEIS
Der Anschluss für das lokale Netz unterstützt die folgenden Funktionen nicht:
• [LAN] und [Boot up from LAN] im Menü [Advanced] des Programms „Setup Utility“.
• [LAN] im Menü [Boot] des Programms „Setup Utility“ oder [LAN] im Menü
„Boot First Menu“.
• Reaktivierung über die Funktion für das lokale Netz
Der Anschluss für das lokale Netz weist eine geringere Übertragungsrate auf als
der lokale Netzanschluss des Computers, da hierbei eine USB-Ethernet-
Schnittstelle verwendet wird.
Das an den USB-Anschluss angeschlossene Disketten- oder CD-Laufwerk kann
nicht für den Urladevorgang verwendet werden.
Die Geschwindigkeit, mit der der Urladevorgang, der Fortsetzungsvorgang oder
die Übertragung über das lokale Netz erfolgt, kann stark reduziert werden, wenn
ein externes Gerät am USB-Anschluss angeschlossen ist. Schließen Sie das USB-
Gerät in diesem Fall an den Computer an.
Anschluß für externes Display
Gleichstrom-Eingangsbuchse
Anschluß für externeTastatur
Anschluß für das lokale Netz
Mikrofonbuchse
Kopfhörerbuchse
Serieller Anschluß (2 Anschlüsse)
USB-Anschlüsse(4Anschlüsse)
DC IN 16V

1414
1414
14
D
Vorderseite
Die Schutzkappe des Erweiterungsbus-
Anschlusses sollte hier platziert
werden, wenn der Portreplikator am
Computer angeschlossen ist.
(Dadurch wird verhindert, daß sie
verlorengeht.)
Erweiterungsbus-
Schutzkappe
(Am Erweiterungsbus-
Anschluss befestigt)
Bezeichnungen der Teile
Verschieben Sie den Hebel, um den Com-
puter ein- oder auszudocken.
Wenn der Portreplikator nicht an den Com-
puter angeschlossen ist, müssen Sie darauf
achten, daß der Hebel in der Stellung „UN-
DOCK“ (auf die Rückseite des Gerätes hin
weisend) verbleibt.
Hier auf der Unterseite des Computers
erfolgt der Anschluß an den
Erweiterungsbus.
Wenn der Computer nicht angeschlossen
ist, muß diese Buchse unbedingt mit der
Schutzkappe versehen werden.
Erweiterungsbus-Anschluß
Hebel
Halter für Schutzkappe

1515
1515
15
D
Anschließen/Entfernen
Anschließen
Schließen Sie das Notebook nicht an oder entfernen es, wenn das Notebook im
Betrieb ist, oder sich im Bereitschaftsmodus oder Stillegungsmodus befindet.
VORSICHT
1Schalten Sie den Computer aus, und trennen Sie alle Kabel
vom Computer ab.
Verwenden Sie ausschließlich den vorgeschriebenen Netzadapter (CF-AA1623A)
und Netzkabel .
Informationen zur sachgemäßen Handhabung von Netzadapter und Netzkabel
finden Sie in der Bedienungsanleitung des Computers.
2Schließen Sie den Stecker des mit dem Com-
puter gelieferten Netzadapters an die Strom-
Eingangsbuchse des Portreplikators an.
Stecken Sie den Netzstecker in eine Steckdose.
VORSICHT
3Lösen Sie die Schnallen des Trageriemens.
4Schließen Sie alle Abdeckungen auf der Rückseite des
Computers sicher.
5Drehen Sie den Computer um, und öffnen Sie die
Abdeckung des Steckverbinders für den
Erweiterungsbus.
Schnalle

1616
1616
16
D
Anschließen/Entfernen
Erweiterungsbus-
Schutzkappe
Halter für
Schutzkappe
2
1
Hebel
Rasten
VORSICHT
Achten Sie unbedingt darauf, die Rasten nach
rechts zu drücken, während Sie den Hebel
verschieben.
12
6Entfernen Sie die Schutzkappe des Erweiterungsbusses
und stecken Sie sie auf den Halter, damit sie nicht
verlorengeht.
7Drücken Sie die Verriegelung nach rechts,
und schieben Sie den Hebel ganz nach hinten.
(UNDOCK POSITION: ENTKOPPLUNGSPOSITION)
8Die Erweiterungsbus-Anschlüsse von Portreplikator und
Computer miteinander zur Deckung bringen, den Com-
puter auf den Portreplikator stellen und fest nach unten
drücken.
9Vergewissern Sie sich, daß der Hebel den vorderen
Anschlag erreicht hat.
(DOCK POSITION:KOPPLUNGSPOSITION)
VORSICHT
Versuchen Sie auf keinen Fall, die Anschlüsse
herzustellen, wenn die Abdeckung geschlossen
ist oder sich irgendein Gegenstand zwischen
Computer und Portreplikator befindet.
Anderenfalls können die Rückseite des Comput-
ers und der Portreplikator beschädigt werden.
Hebel

1717
1717
17
D
VORSICHT
Klappen Sie das Display nicht auf, während der Computer am Portreplikator
angeschlossen ist.
Stellen Sie den Portreplikator auf einer ebenen Unterlage auf. Durch Aufstellung des
Portreplikators auf einer unebenen Unterlage kann die Kontaktwirkung beeinträchtigt
werden.
Vermeiden Sie einen Betrieb des Portreplikators an einem Ort, wo er mechanischen
Schwingungen ausgesetzt ist, z.B. beim Radfahren, Motorradfahren oder in einem
Auto. Anderenfalls kann sich der Computer vom Portreplikator lösen und eine
Funktionsstörung auftreten.
Falls eine Funktionsstörung des Computers auftritt, während der Portreplikator
angeschlossen ist, sehen Sie zuerst im Abschnitt „Dealing with Problems (Advanced)“
im „Reference Manual“ des Computers nach. Falls das Problem dann immer noch nicht
behoben werden kann, schalten Sie den Computer aus, trennen Sie den Portreplikator
ab ( Seite 19), schließen Sie den Netzadapter an den Computer an und überprüfen
Sie, ob der Computer normal funktioniert. Falls der Computer normal funktioniert, liegt
möglicherweise eine Funktionsstörung des Portreplikators vor. Wenden Sie sich an
die technische Unterstützung von Panasonic.
Halten Sie den Computer beim Aufklappen des Dis-
plays an der Unterseite fest. Wird das Display
aufgeklappt, ohne den Computer nach unten zu
drücken, löst er sich u.U. vom Portreplikator.
Versuchen Sie auf keinen Fall, den Portreplikator zu bewegen, solange dieser an den
Computer angeschlossen ist.
Installation desTreibers
Falls es sich bei Ihrem Computer um ein Model der Reihe CF-18Bxxxxxx handelt, installieren
Sie den Treiber, indem Sie das unten aufgelistete Verfahren durchführen, nachdem Sie den
Computer an den Portreplikator angeschlossen haben. Ist Ihr Computer kein Modell aus der
Reihe CF-18Bxxxxxx, lesen Sie bitte den Abschnitt „Port Replicator“ im „Reference Manual“
des Computers.
<Für Microsoft®Windows®XP Professional oder Windows®XP Tablet PC
Edition>
1Schließen Sie das CD-Laufwerk an.
2Schalten Sie den Computer ein.
3Installieren Sie, falls erforderlich, den Treiber für das CD-Laufwerk.

1818
1818
18
D
Anschließen/Entfernen
4In [Assistent für das Suchen neuer Hardware] wählen Sie [Software von einer Liste
oder bestimmten Quelle installieren.] und wählen Sie dann [Weiter].
5Legen Sie die Treiber-CD-ROM in das CD-Laufwerk ein.
6Wählen Sie [Diese Quellen nach dem zutreffendsten Treiber durchsuchen], versehen
Sie den Eintrag [Folgende Quelle ebenfalls durchsuchen:] mit dem Kontrollzeichen,
und geben Sie dann [d*1:\lan] ein.
7Klicken Sie auf [Weiter].
8Klicken Sie auf [Installation fortsetzen].
9Klicken Sie auf [Fertig stellen].
*1„d“ ist der Buchstabe, der für das CD-Laufwerk verwendet wird. Sie können diesen Buchstaben
nach Wunsch abändern.
< Für Microsoft
®
Windows
®
2000 Professional>
1Schließen Sie das CD-Laufwerk an.
2Schalten Sie den Computer ein.
3Installieren Sie, falls erforderlich, den Treiber für das CD-Laufwerk.
4In [Assistent für das Suchen neuer Hardware] wählen Sie [Weiter].
5Wählen Sie [Nach einem passenden Treiber für das Gerät suchen], und wählen Sie
dann [Weiter].
6Versehen Sie den Eintrag [Andere Quelle angeben] mit dem Kontrollzeichen, und
wählen Sie dann [Weiter].
7Legen Sie die Treiber-CD-ROM in das CD-Laufwerk ein.
8In [Dateien des Herstellers kopieren von:] geben Sie [d*2:\lan] ein, und wählen Sie
dann [OK].

1919
1919
19
D
Entfernen
1Schalten Sie den Computer aus.
2Drücken Sie die Verriegelung nach rechts,
und schieben Sie den Hebel ganz nach hinten.
(UNDOCKPOSITION:ENTKOPPLUNGSPOSITION)
Die Rückseite des Computers wird angehoben, so
dass dieser Teil entfernt werden kann.
3Schließen Sie die Abdeckung des Steckverbinders für
den Erweiterungsbus.
4Befestigen Sie die Schutzkappe am Erweiterungsbus-
Anschluss des Portreplikators.
3
1
22
3
1
Hebel
Rasten
Erweiterungsbus-
Anschluß
Schließen Sie das Notebook nicht an oder entfernen es, wenn das Notebook im
Betrieb ist, oder sich im Bereitschaftsmodus oder Stillegungsmodus befindet.
VORSICHT
9Klicken Sie auf [Weiter].
10 In [Digitale Signatur nicht gefunden] wählen Sie [Ja].
11 Klicken Sie auf [Fertig stellen].
*2„d“ ist der Buchstabe, der für das CD-Laufwerk verwendet wird. Sie können diesen Buchstaben
nach Wunsch abändern.

20
F
FRANÇAIS
Merci d’avoir choisi le duplicateur de ports pour la série d’ordinateur
portable Panasonic CF-18*.
Si vous connectez vos périphériques au duplicateur de ports, vous n’aurez plus à brancher et
débrancher plusieurs câbles à chaque fois que vous transportez l’ordinateur.
* Il n’est pas possible d’utiliser ce duplicateur de ports avec les autres modèles.
Pièces fournies
Spécifications
Reportez-vous aux “Spécifications” dans les “Mode d’emploi” accompagnant l’ordinateur pour plus d’informations
sur les connecteurs et ports du panneau arrière du duplicateur de ports.
Caractéristiques
Alimentation
Connecteur de bus d’extension
Dimensions
(largeur × hauteur × profondeur)
Poids
Conditions d’utilisation
Température/humidité
Description
16,0 V CC [N’utilisez que l’adaptateur secteur
spécifié (n° de modèle : CF-AA1623A)]
100 broches
274 mm × 72 mm × 173 mm
1,05 kg environ
5 °C à 35 °C {41 °F à 95 °F} /
30 % à 80 % (humidité relative) (sans condensation)
Le duplicateur de ports... 1Mode d’emploi ...........1 CD-ROM pilote .......... 1
Pour la clarté des explications, certaines illustrations de ce manuel sont légèrement différentes
des pièces du kit.
