Panasonic EYFGA1N User manual

使用说明书
사용 설명서
Operating Instructions
充电式螺丝刀
충전 스크류 드라이버
Cordless Screwdriver
Model No: EYFGA1N / EYFGA1NR※
EYFGA2N / EYFGA2NR※
EYFGA3N / EYFGA3NR※
重要信息
本手册包含安全信息。请在首次使用本产品之前完整阅读本手册，并保留手册以备未来使用。
※∶中国市场暂不供应无线型号工具
중요
본 설명서에는 안전 정보가 들어 있습니다. 제품을 사용하기 전에 설명서를 자세히 읽고 나중에 사용할 수
있도록 잘 보관해 두십시오.
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
※∶Not available in China

- 2 -
索引 / 색인 / Index
简体中文
:页次 4
한국어 : 페이지 14
English : Page 27

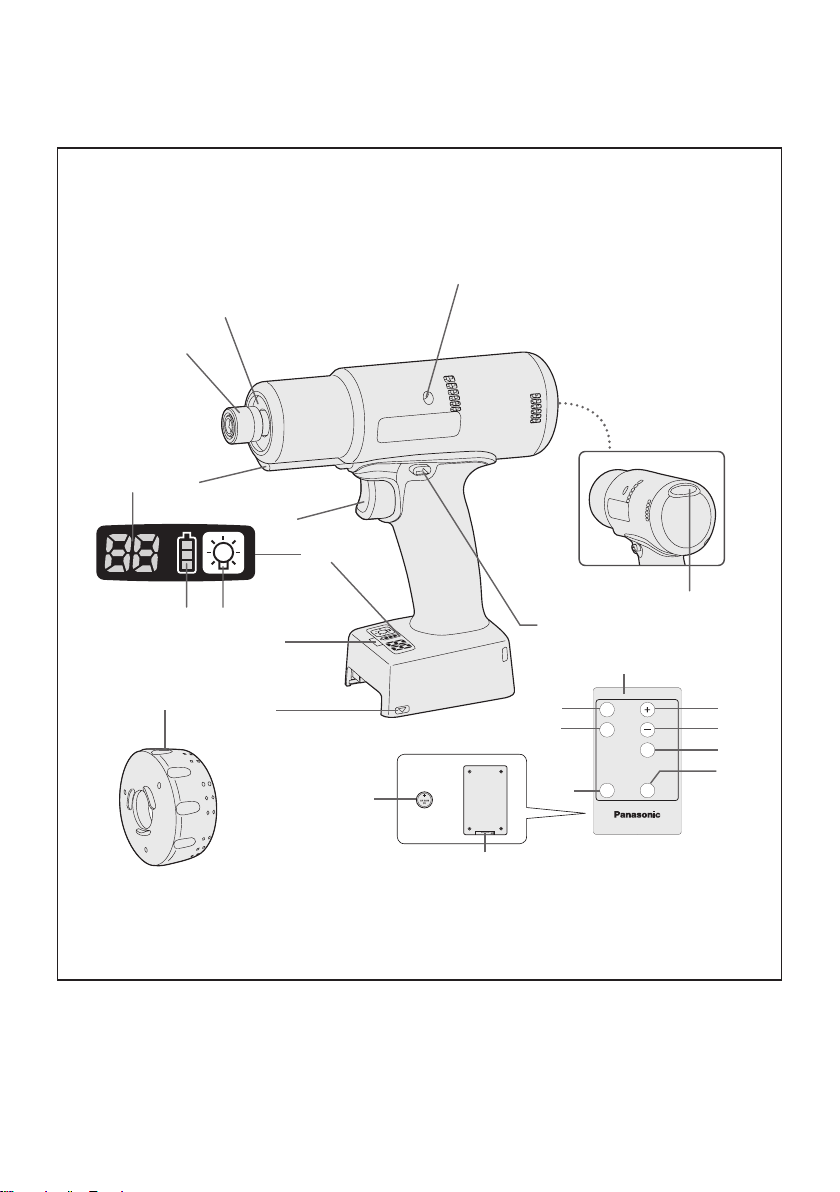

功能说明
기능 설명
FUNCTIONAL DESCRIPTION
不包含遥控器、扭矩调节盘和电池。
리모컨, 클러치 설정 핸들 및 배터리는 포함되어 있지 않습니다.
Remote control, clutch setting handle and battery are not included.
(I)(J)
(K)
EYFA31
A
B
C D
(O)
(P)
(N)
(R)
(U)
(T)
(S)
(W)
(V)
(D)
(A)
(E)
(F)
(G)
(H)
(L)
(M)
(C)
(B)
(Q)
(X)

- 3 -
(A)
6.35 mm 六角快速连结夹头
6.35 mm 헥스 퀵 연결 처크
6.35 mm (1/4") hex quick connect chuck
(B)
离合器闸板
클러치 셔터
Clutch shutter
(C)
螺丝刀吊钩孔
걸이용 브라켓 구멍
Hole for tool hanger
(D)
拧紧确认灯
조임 확인 램프
Tightening conrmation lamp
(E)
正/反转扳手
전진/후진 레버
Forward/Reverse lever
(F)
对准标记
정렬 표시
Alignment mark
(G)
遥控接收机
리모컨 수신기
Remote control receiver
(H)
控制面板
제어판
Control panel
(I)
LED 照明灯开/关按钮
LED 라이트 ON/OFF 버튼
LED light on/off button
(J)
电池指示灯
배터리 표시 램프
Battery indication lamp
(K)
显示屏
표시
Display
(L)
变速控制触发器
속도 조절 트리거
Variable speed control trigger
(M)
LED 照明灯
LED 라이트
LED light
(N)
遥控器
리모컨
Remote control
(O)
+ 按钮
+ 버튼
+ button
(P)
−按钮
− 버튼
− button
(Q)
确定按钮
확인 버튼
OK button
(R)
按钮D
D 버튼
D button
(S)
按钮C
C 버튼
C button
(T)
按钮B
B 버튼
B button
(U)
按钮A
A 버튼
A button
(V)
底座
홀더
Holder
(W)
电池
배터리
Battery
(X)
扭矩调节盘
클러치 설정 핸들
Clutch setting handle

- 4 -
I .预期用途
本工具是一种充电式螺丝刀，可利用扭矩控制
拧紧螺栓、螺母和螺钉。
II . 附加安全规则
1)如果长时间使用本工具，请戴上耳套。
2)切记本工具经常处于工作状态，因为它不必
把插头插到插座上。
3)进行操作时，如果切削工具可能接触隐蔽缆
线或自带的连接电线，则应握住电动工具的
绝缘表面。
 接触“带电”缆线可能使电动工具中外露的
金属部件“带电”，导致操作人员触电。
4)主开关仍在开启状态时，不可操作正 / 反转
扳手。这个动作会使电池持续放电，而且可
能对本装置造成损伤。
5)在进行充电时，充电器可能会变得稍微热些。
这是正常的现象。
 不要长时间对电池进行充电。
6)储存或携带工具时，应将正 / 反转扳手回复
到中心位置（开关锁定）。
7)在变速控制开关使用中（速度控制模式），
不可用力拉紧工具，否则马达会停止。
符号 意义
V电压（伏特）
直流电
n0空载转速
… min-1 每分钟的转速或往复次数
Ah 充电池包的电容值
为了减少受伤风险，用户必
须阅读并了解使用说明书。
不要焚烧充电池包或将其加
热。不要在高温条件下充电
或使用。不要暴露在高温条
件下。
不要拆卸或改装。
不要暴露在雨天或潮湿环境
下。
III .组装
装上或卸下钻头
附注∶
• 装上或卸下钻头时，请务必先卸下充电池
包，或将开关置于中心位置（开关锁定）。
1.捏住快速连接夹头的环，把它从工具套中拔
出。
2.把钻头插入夹头里。松开环。
3.当松开环时，它会返回到原始位置。
4.拉一下钻头，确认它不松动。
5.要卸下钻头时，按照相同的方法拉回到钻头
座。
注意∶
• 如果环没有返回到原始位置，或者往上拉
的时候钻头有松动，说明钻头没有安装好。
在使用前，务必要确认钻头安装正确。
9 mm – 13 mm 6.35 mm

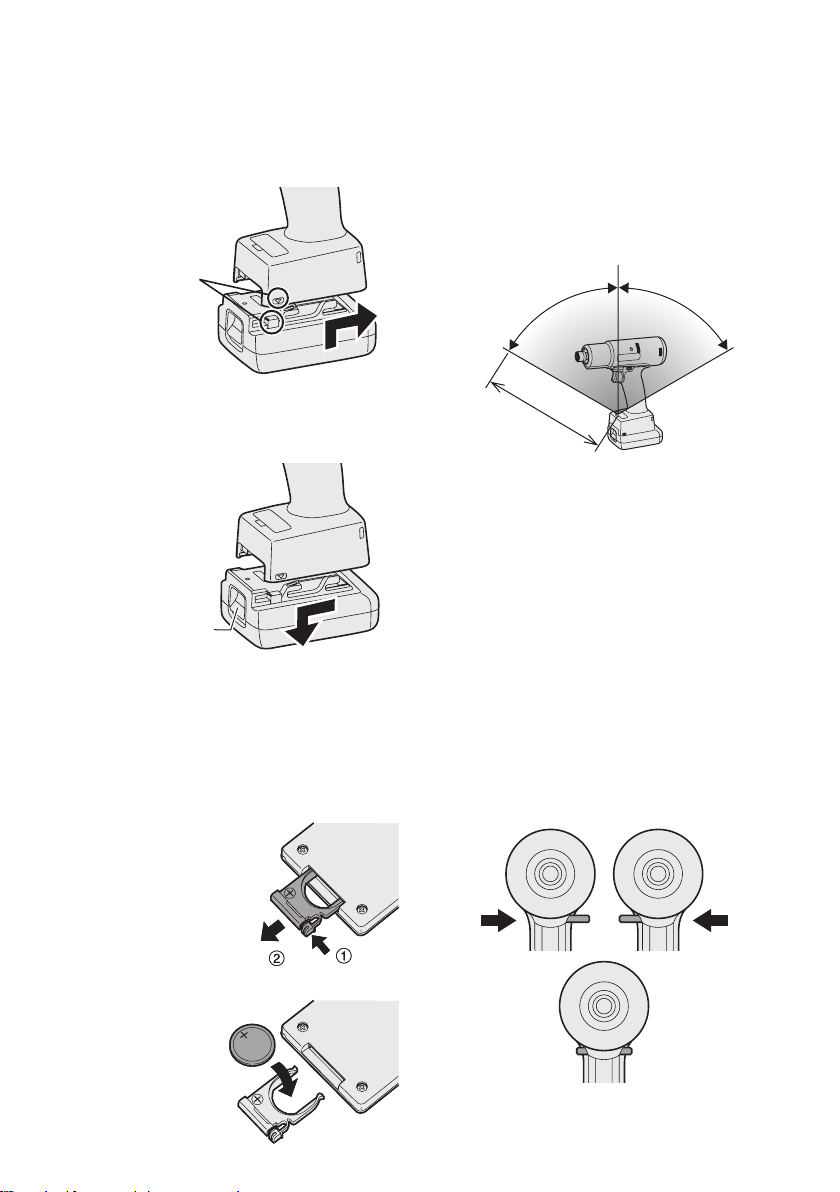

装上或卸下充电池包
1.装上充电池包：
 对准醒目标记点，装上充电池包。
• 滑动充电池包直至锁紧。
对准标记
2.取出充电池包：
下推按钮，然后向前滑动充电池包。
按钮

- 5 -
IV .操作
在使用遥控器前（可选配件）
插入手表电池
1. 拉出电池座。
1按照箭头所示方向按
压紧固件。
2拉出电池座。
2. 插入电池并推回锁扣。
附注∶
• 如果工具对无线遥控器没有反应，即使无
线遥控器离工具很近也是如此，则表明电
池 (CR2025) 无电。请更换新电池。
• 随附的电池仅供示范用，可能没有用户自
行购买的商用电池的持续时间长。
无线遥控器操作范围
ܐኙ 50 cm
ۖፊ
!
!
!
ܐ
ኙ
6
0
°
!
!
ܐ
ኙ
6
0
°
遥控器应在大约50 cm距离和60°角度（相
对于工具上红外接收器垂直和水平方向）范围
内操作。
• 在下列情况下，即使在该范围之内，也可能
会不能操作工具。
• 摇控器的发射机和工具的接收机之间是否
存在物体。
• 当在室外使用或在遥控接收器暴露在强光
源之下的其它环境中使用时，或当遥控发
射器或接收器变脏时，可能会导致即使在
操作范围内遥控工具也无法响应。
［主机］
开关和正 / 反转扳手操作
正转 反转
开关锁定
注意∶
在钻头完全停止前不要操作正 / 反转扳手，
以防损坏设备。
正转开关操作
1. 将扳手推到正转位置。
2. 轻轻压下触发器开关，慢慢开动工具。
3.在用于拧得很紧的螺钉时，触发器被压下
的量越大，转速越快。触发器一被释放，
制动器就会马上起动，钻头会立即停止下
来。
4. 使用后，将扳手置于中心位置 ( 开关锁定 )。
反转开关操作
1.将扳手推到反转位置。在使用前要检查转
动的方向。
2. 轻轻压下触发器开关，慢慢开动工具。
3. 使用后，将扳手置于中心位置（开关锁定）。
注意∶
• 为了避免工具表面过度升温，不要更换
两个或更多的充电池包来连续操作工具。
在更换到另一个充电池包组之前，工具
需要时间来冷却。

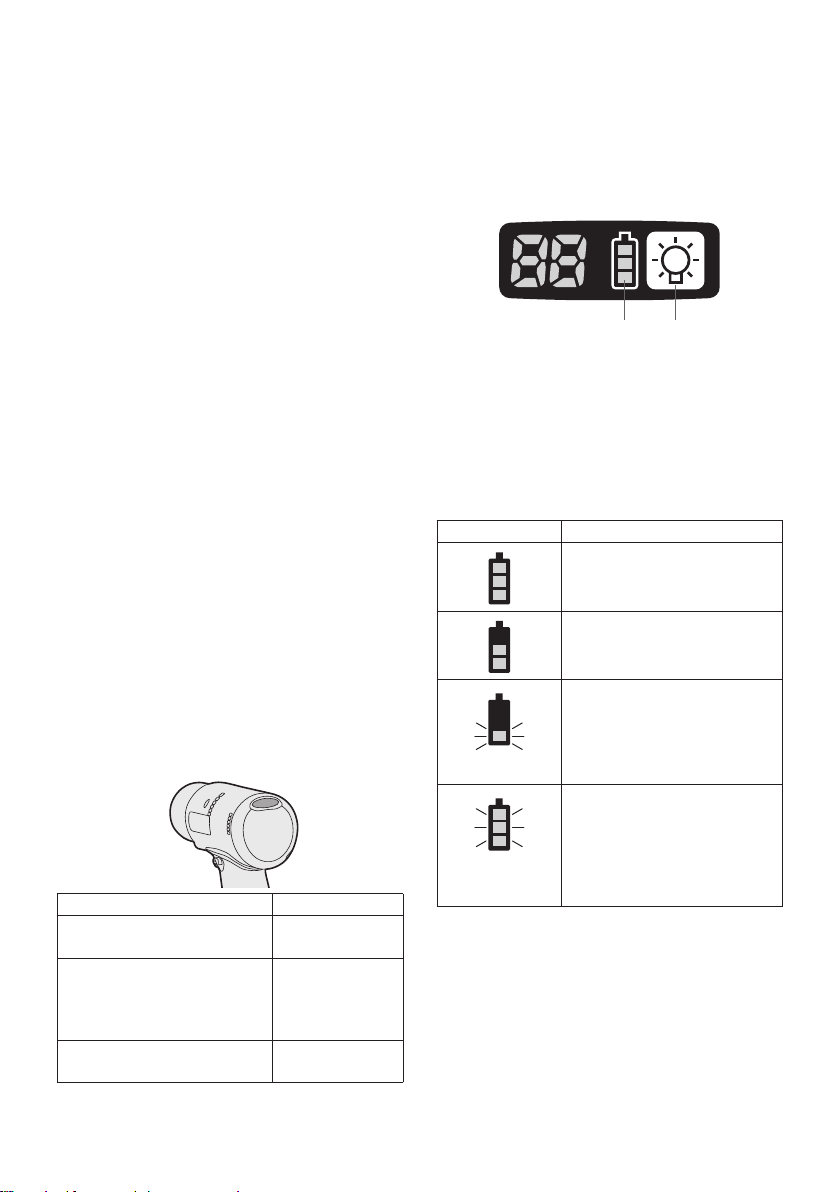

拧紧确认灯
• 拧紧确认灯可用于检查是否已经正确地完全
拧紧。

- 6 -

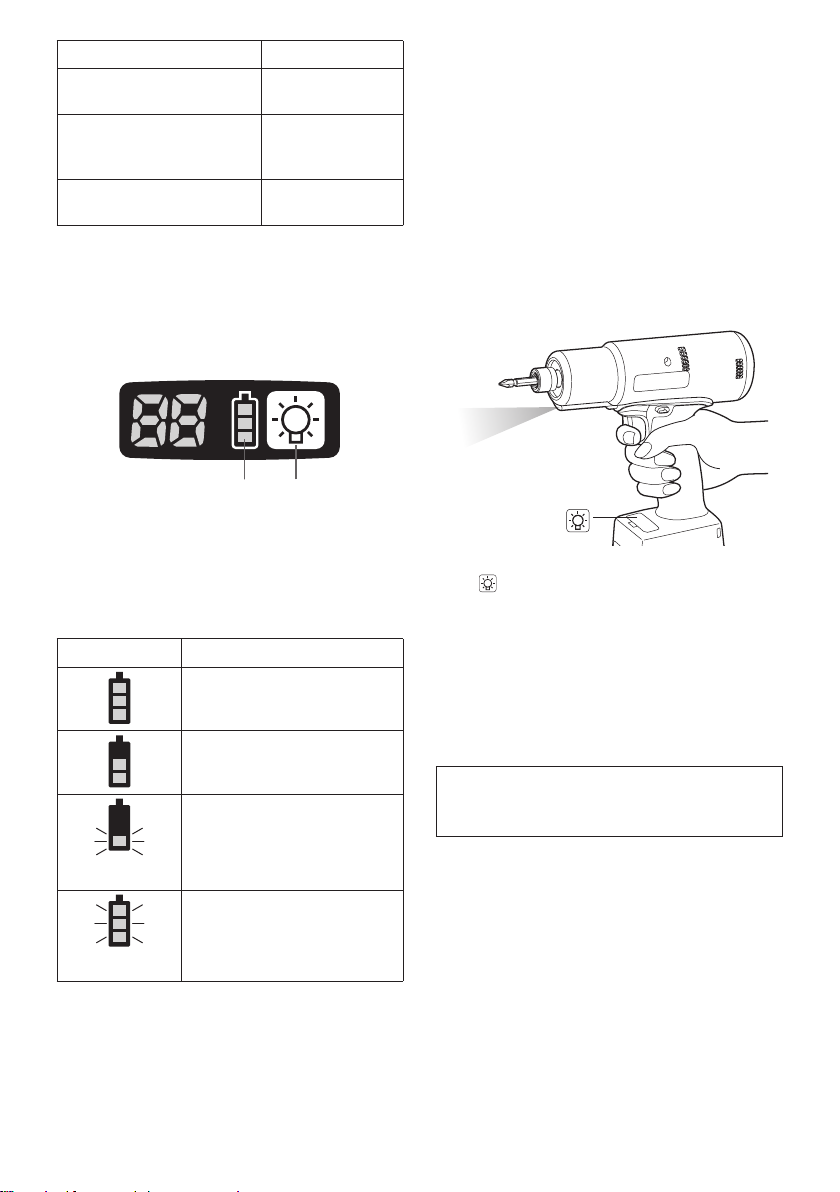

工具的状态 指示灯显示
拧紧完成
（离合器正常操作）
绿色
（持续约2秒钟）
• 拧紧未完成
• 拧紧完成，但未履行设
定功能条件
红色
（持续约2秒钟）
已经启动了电源自动切断
功能。
红色
（持续约5分钟）
附注
• 在以下条件下拧紧确认灯将不会亮起：
• 在反向转动操作期间
• 工具处于工作状态时，灯会熄灭。
控制面板
(1) (2)
(1) 电池指示灯
• 用电池指示灯检查电池所剩电量。
• 电池寿命会随环境温度和电池特性有细微变
化。指示灯只用于显示电池的大致剩余使用
时间。
指示灯 电池状态
已充足电
剩余电量约40%或更少
闪烁
闪烁
剩余电量约20%或更少
（表明电池需要充电）
充电池包需要尽快充电。
闪烁
无电
充电池包需要充电。
（此时工具的电源自动切断
功能将启动。)
电源自动切断功能
• 电源自动切断功能设计用于防止当电池电压
不足时造成拧紧扭矩缺失。该功能一旦启动，
在充电池包充电完成（或更换新电池）之前，
即使压下触发器，工具也将不能工作。
附注∶
• 当启用电源自动切断功能时，电池指示
灯上3格全部闪烁。
• 当电池指示灯开始闪烁时，充电池包应
立即充电（或更换新电池）。
• 在电源自动切断功能启动后，确保将这
个充电池包充满电。否则可能导致电源
自动切断功能无法关闭。
• 在超重操作载荷状态下，工具可能会自
动切断电源。
 将电池取下并重装后，工具即可再次操
作使用。电池必须充满电才能重启工具。

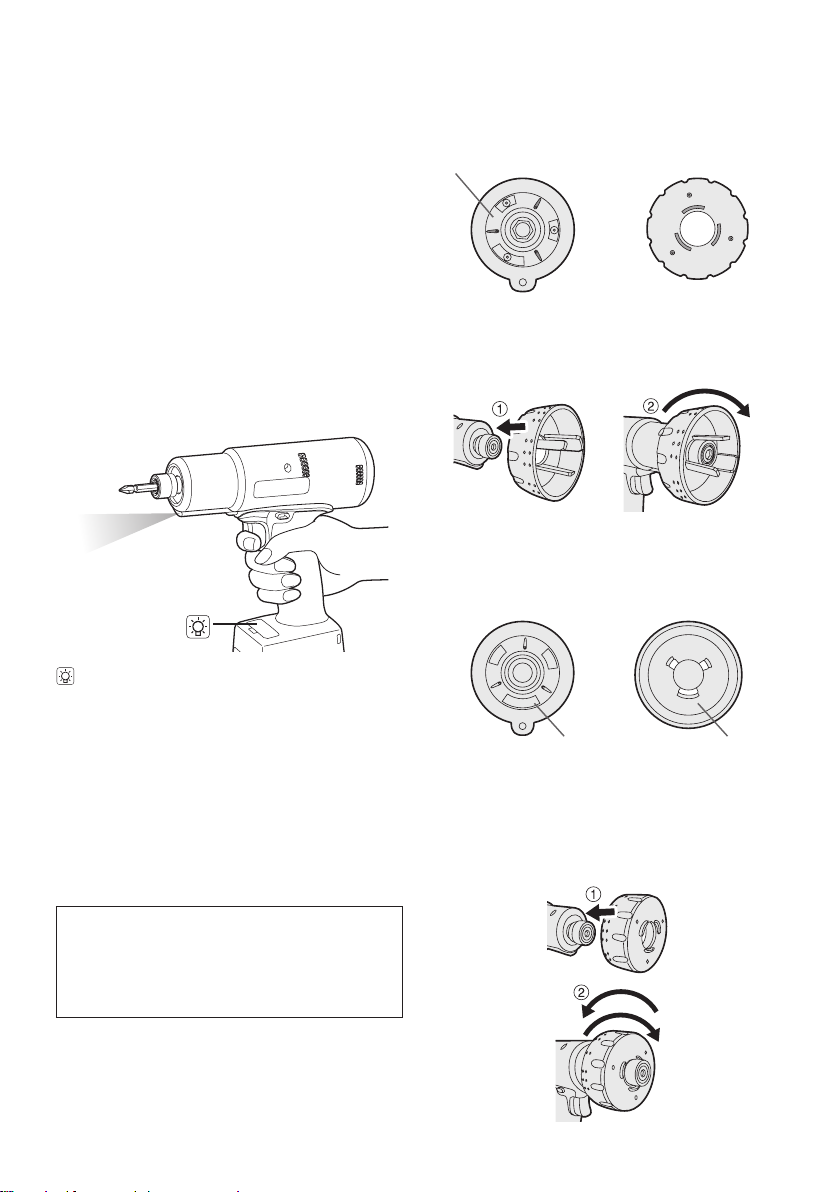

(2) LED 照明灯
按下 按钮切换LED照明灯的开和关。
照明灯耗电极小，对电池使用时间不会有显著
影响。
注意∶
• 内置LED照明灯是用于短时间的照明，
以便于小区域内的操作。
• 由于其亮度有限，所以不要把它当作手
电筒的替代品。
本工具配有内置LED照明灯。
注意 :不要对着光柱看。
如果不按照此处规定的程序正确地使用各种控制
或者调节或者性能，可能会受到有害辐射。
附注∶
• LED 照明灯可通过遥控器设定来显示触
发开关的操作状态。（见第10页。）

- 7 -

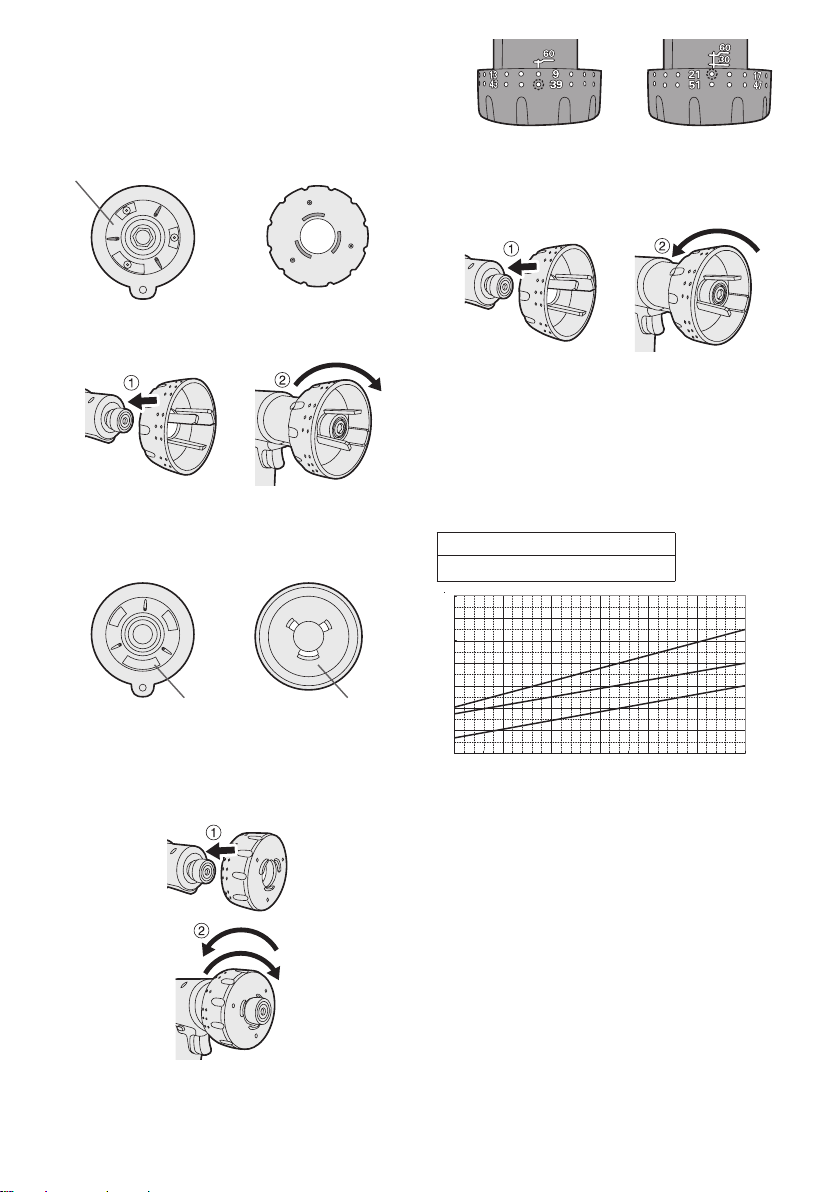

拧紧扭矩设定
1. 用扭矩调节盘打开闸板。
闸板（关闭）
主机的正视图 扭矩调节盘
（短端视图）
 将主体上的肋条与扭矩调节盘上（短端）
上的肋条咬合，然后顺时针旋转。
2. 将扭矩调节盘（长端）上的 3 根肋条插入
闸板孔。
 确保把较宽的肋条插入大孔。
大孔 宽肋条
 要设定扭矩，请顺时针或逆时针旋转扭矩
调节盘。
 离合等级可设为1到60级。（全转两圈）
减小扭矩
增大扭矩
示例——扭矩调节
#40
示例——扭矩调节
#20
3. 逆时针旋转扭矩调节盘，关闭闸板。
附注∶
• 要确保关闭闸板以防尘。
拧紧扭矩图表（参考值）
图表数据是根据下列条件所测定的参考值。
在实际工作中，数值会因操作条件的不同（锁
紧螺钉、靶向基板、固定螺钉的方式等）而有
所差异。
测量条件
由松下公司定义
0
2
4
6
8
10
12
1 10 3020 40 50 60
Nm
EYFGA3
EYFGA2
EYFGA1
扭矩设定级别
注意∶
• 使用之前请务必检查工具的拧紧扭矩。
工具操作不当可能造成拧紧过度或不足。
• 必须始终在开关完全压下的状态下对工
具进行操作。
• 如果开关未完全压下，扭矩精度可能不
稳定。
• 选择扭矩扭矩调节时可参考拧紧扭矩图
中的数字。（见拧紧扭矩图表）

- 8 -

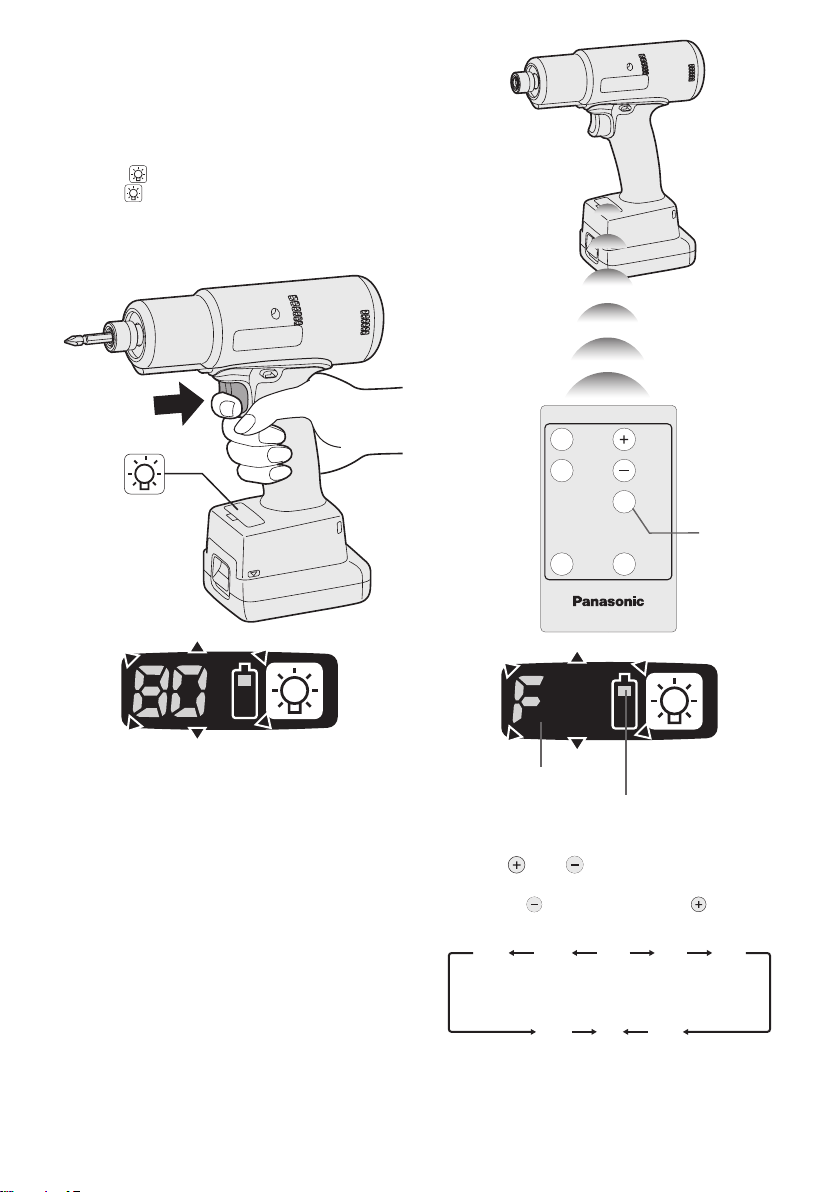

配置工具设定
RPM 调节设定
1. 关闭控制面板。
•
如果控制面板处于打开状态，拆除然后重
新插入充电池包。
2. 按下  按钮的同时接通开关，然后同时
松开 按钮和开关。
• 在LED照明灯和拧紧确认灯亮起、蜂鸣
器响起之后，控制面板会闪烁并变为配置
模式。
附注∶
• 出厂工具设定为如下模式。
EYFGA1: 80
EYFGA2: 75
EYFGA3: 45
• 如果连续5分钟不操作，工具控制面板
将关闭。
EYFA31
A
B
C D
确定按钮
显示屏
电池指示灯
3. 按下  和  按钮选择适合当前作业的
扭矩调节。
17…77
158079 1678
当按下 按
钮时
当按下 按
钮时

- 9 -
RPM GA1 GA2 GA3
80 800 不提供设定
75 750 
45 450
提供设定
15 150
4. 按确定按钮接受所选速度调节设定。
• 控制面板将停止闪烁并亮起。
注意∶
• 为使所选设定生效，必须按确定按钮。
• 更改设定后应检验新值。（见第10页。）
自动降档功能
• 在开始拧紧过程时，以高速操作工具，然后
在拧紧器将要齐平之前降低操作速度，自动
降档功能可提高拧紧速度同时保持精度。启
用自动降档功能后，在遥控器程序设定的时
间之后自动降至低速300 RPM。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮D两次。
•
将显示自动降档功能设定值。
3. 按下 和 按钮，按需要更改时间。
操作 显示屏 秒
30 3秒
10.1秒
0关
4. 按确定按钮接受新设定。
附注∶
• 拧紧操作开始时的速度由速度调节功能
设定。
交错螺纹减少功能
• 工具先逆向旋转约360度，然后再正向运行，
以帮助对齐螺线，从而减少交错螺纹。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮D一次。
•
将显示交错螺纹减少功能的设定值。
3. 按下 和 按钮，将设定更改为“开”
或“关”。
显示屏 功能
R0 关
R1 开
4. 按下确定按钮接受“开”或“关”的设定。
运行时间故障检测功能
• 如果作业早于设定时间完成（例如，由于重
新拧紧之前已拧紧的紧固件或螺钉的螺纹卡
住），则运行时间故障检测功能可使红色指示
灯闪烁。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮B两次。
•
将显示运行时间故障检测功能的设定值。
3. 按下 和 按钮，按需要更改时间。
操作 显示屏 秒
30 3秒
10.1秒
0关
4. 按确定按钮接受新设定。
•
当交错螺纹减少功能为“开”时，本功能
所设定的时间将从工具反向操作约 360°
之后开始计算。
维修间隔报警功能
• 维修间隔报警功能锁定工具，使其在设定的
拧紧操作次数完成后不能操作。 在定期检查
工具性能时，此功能很方便。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮C两次。
•
将显示设定值。
3. 按下 和 按钮来设定所需的数值。
操作 显示屏 拧紧操作的次数
99 990,000
1 10,000
0关
4. 按确定按钮接受新设定。
附注∶
• 当剩余拧紧操作次数为 10,000 或更少
时，显示屏将在“设定”和“1”之间切换。
当剩余拧紧操作次数达到0时，显示屏
上将闪烁数值“0”。
 如需推迟检查时间，同时不改变当前拧
紧操作计数值，请选择比当前设定值更
高的新设定数值。
 如需重置计数为 0，请初始化工具（见
第10页）。
• 最大拧紧操作计数值是 990,000。超过
990,000计数之外的操作不能计数。

- 10 -
蜂鸣器设定
• 有三种蜂鸣器模式可供选择。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮A两次。
•
将显示当前设定值。
3. 按下 和 按钮来设定所需的数值。
显示屏 功能
b0 无蜂鸣器
b1
蜂鸣器伴随绿色指示灯
b2 蜂鸣器伴随红色指示灯
4. 按确定按钮接受新设定。
附注∶
• 出厂工具带蜂鸣器模式，默认设定为
b0。
LED 照明灯设定
• 有两种LED照明灯模式可供选择。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮B一次。
•
将显示当前设定值。
3. 按下  和  按钮设定所需的 LED 模
式。
显示屏 功能
L1 连接至LED照明灯按钮
L2 连接至触发开关操作
4.按确定按钮接受新设定。
附注∶
• 出厂的工具配备 LED 照明灯模式，默
认情况下设定为L1。
速度控制功能
• 通过按下触发器的次数可以更改速度
(RPM)。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮B三次。
•
将显示设定值。
3. 按下 和 按钮，将设定更改为“开”
或“关”。
操作 功能
P0 速度控制“开”
P1 速度控制“关”
4. 按确定按钮接受新设定。

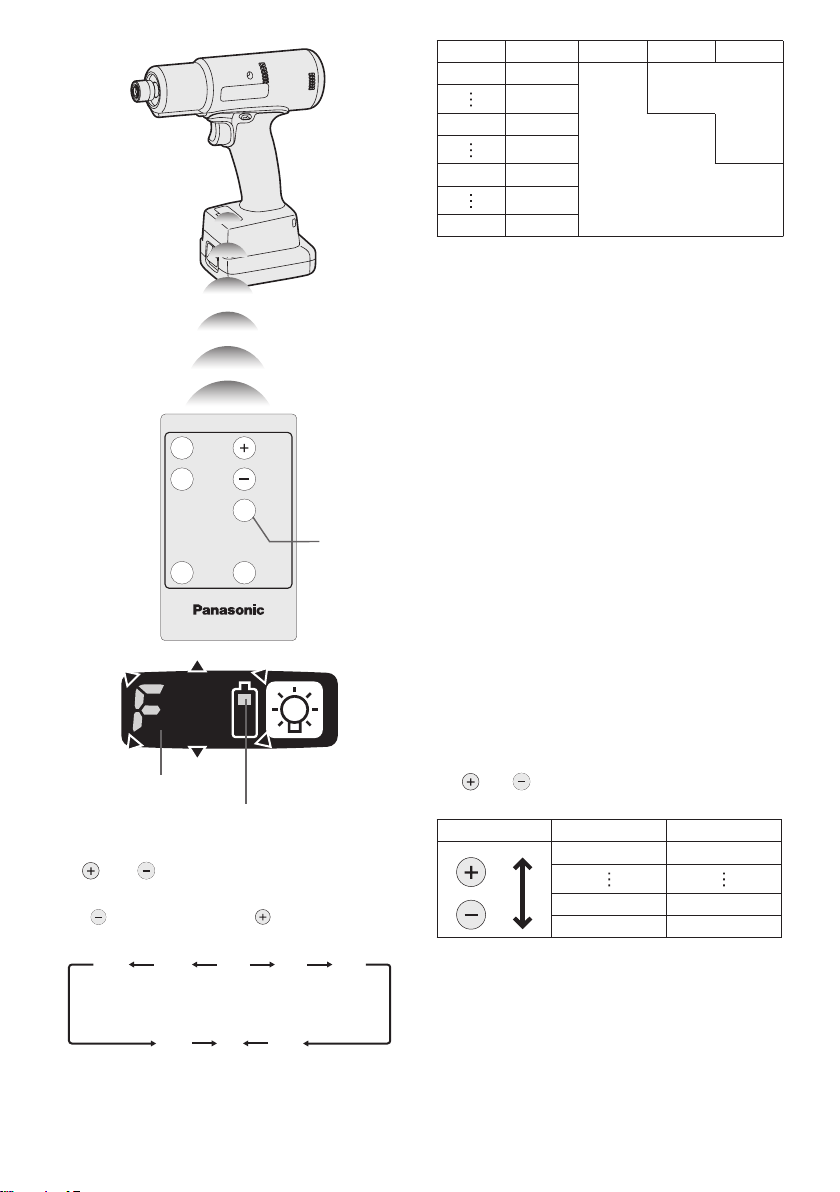

初始化所有设定
出厂设定
• 速度调节功能
 →GA1: 80 GA2: 75 GA3: 45
• 自动降档功能→0
• 交错螺纹减少功能→R0
• 运行时间故障检测功能→0
• 维修间隔报警功能→0
• 无线电信号范围限制功能→C0
• 蜂鸣器设定→b0
• LED照明灯设定→L1
• 速度控制设定→P0
• 本节解释如何使所有工具设定返回至出厂时
的默认值。
• 错误显示将被关闭。
1. 将工具设定为配置模式。（见第8页。）
2. 按下按钮C。
•
控制面板将开始闪烁。
显示屏：字母“F”断续闪烁。
电池指示灯：电池上、下两格断续闪烁。
显示屏
电池指示灯
3. 按确定按钮接受所选设定。
• 控制面板将停止闪烁并亮起。
检查工具设定
• 工具停止操作时，当前设定值将显示约2秒
钟。
• 工具面板关闭时不能检查设定状态。按下触
发开关一次，打开面板。

- 11 -
检查速度调节和蜂鸣器设定的状态
1. 按下按钮A。
•
将显示RPM和蜂鸣器设定值（按此顺序）。
示例：如果RPM设为500 min-1，蜂鸣
器设为伴随绿色指示灯响起，
“50”→“b1”
检查 LED 照明灯和运行时间故障检测
功能的状态以及速度控制功能的设定
1. 按下按钮B。
• 将显示LED照明灯和拧紧时间以及速度
控制设定（按此顺序）。
示例：如果 LED 照明灯模式设为 L1，
拧紧时间设为20，速度控制设为“开”，
“L1”→“20”→P0
检查工具电路、交错螺纹减少功能和自
动降档功能设定状态
1. 按下按钮D。
•
将显示工具电路、交错螺纹减少功能和自
动降档功能设定（按此顺序）。
示例：“H3”→“R1”→“10”
显示屏 工具电路
H1 EYFGA1
H2 EYFGA2
H3 EYFGA3
附注∶
• 使用遥控设置工具时，如果周围有另一
工具，可能会意外接收到另一工具的信
号。
 尽量在其他房间设置工具，或者保持一
定距离，以防止此类情况发生。

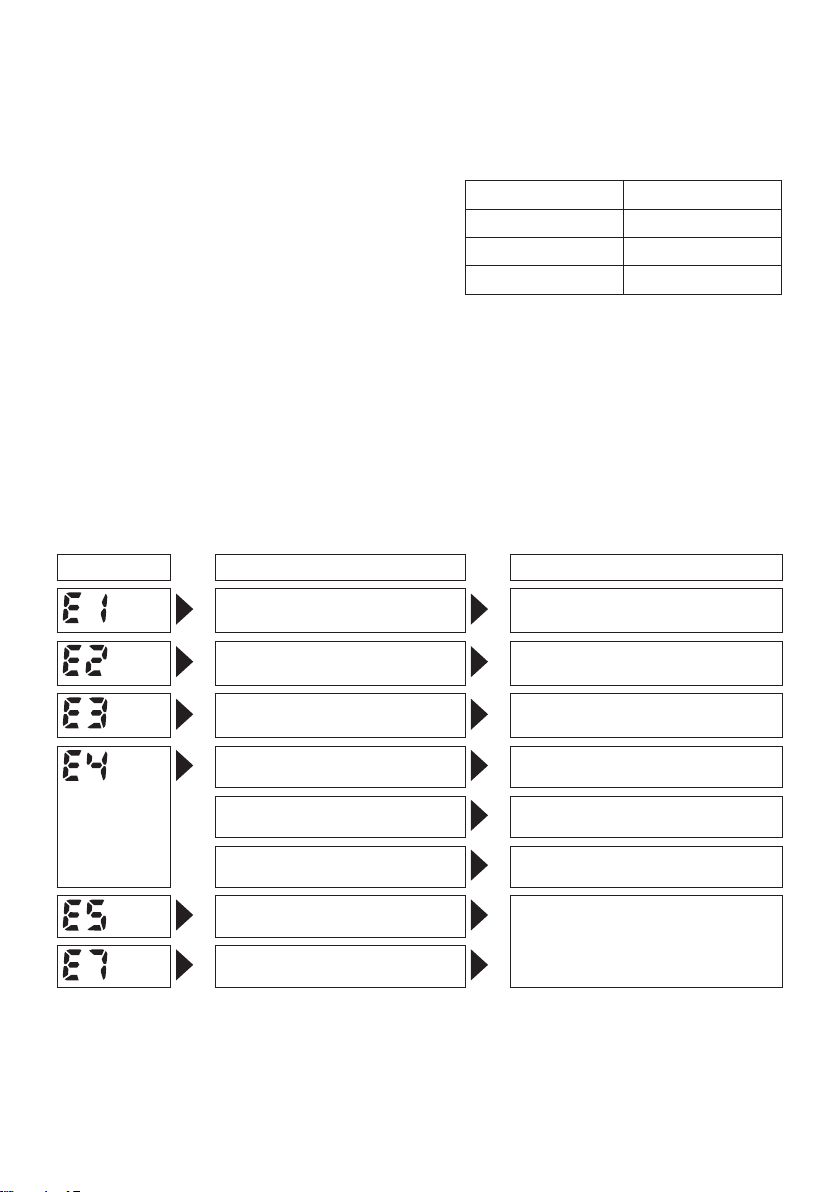

错误显示
当工具或充电池包发生故障时，控制面板将显示错误信息。 在进行维修之后，先按照下图所示检
查工具或充电池包。
显示屏 可能原因 校正措施
设定错误 用遥控将工具重新初始化。（见第
10页。）
充电池包过热。 先停止作业让充电池包冷却，然后
再继续使用工具。
工具过热不能操作。 先停止作业让工具冷却，然后再继
续使用。
充电池包和工具连接处受污。 清除脏污。
充电池包未正确插入工具。 将充电池包紧紧地插入工具。
工具或充电池包销钉已磨损。 更换充电池包。
马达故障等。 立即停止使用工具。
工具电路故障、失效等。

- 12 -
［充电池包］
如何恰当地使用充电池包
锂离子电池包
• 为延长电池寿命，锂离子电池包使用以后应
在未充电的情况下存放。
• 为充电池包充电时，确保电池充电器上的接
头处无灰尘、水等异物。如有异物，应当在
为充电池包充电之前清洁接头。
使用期间，充电池包的寿命可能受到灰尘、
水等异物的影响。
• 充电池包不使用时，应使其远离其它金属物
件，比如 纸夹、硬币、钥匙、钉子、螺丝或
其它可使端子互相连接的小金属件。
 电池接头短路可能会造成火花、烫伤或火灾。
• 操作充电池包时，应确保作业场所通风良好。
• 将充电池包从主体拆下后，立即将充电池包
盖放回原位，以免灰尘或污物污染电池电极
造成短路。
充电池包的寿命
充电式电池有一定的寿命。 如果刚充电后操
作时间就变得极短，则应当换新的充电池包。
［充电器］
充电
充电前，请阅读松下充电器充电池包的使用手
册。
对电池进行充电前
充电时，环境温度应介于5°C至40°C 之间。
充电池包不能在温度低于5°C的条件下充电。
如果充电池包的环境温度低于 5°C，首先从充
电器上取下充电池包，将其放置在环境温度为
5°C 或更温暖的场所达一小时。 然后，再次
为充电池包充电。
V. 维护
只能使用柔软的干布来擦拭本装置。不要使用湿布、稀释剂、汽油或其它挥发性溶剂来清洁。
VI. 附件
充电器
• EY0L82
充电池包
• EYFB41
• EYFB42
遥控器
• EYFA31
主体保护罩
• EYFA05-A（蓝色）
• EYFA05-Y（黄色）
• EYFA05-H（灰色）
电池保护罩
• EYFA04-H
• EYFA06-H
扭矩调节盘
• EYFA32
螺丝刀吊钩
• EYFA40
注意∶
螺丝刀吊钩仅为保持平衡使用。
受到巨大作用力或者冲击的情况下可能会断
裂，导致螺丝刀掉落。

- 13 -
VII .规格
主体
型号 EYFGA1 EYFGA2 EYFGA3
NNR※NNR※NNR※
马达 14.4 V DC
夹头尺寸 单钻头 9.5-13 mm
双钻头 12-16 mm
空载转速（级） 0-800 (80) 0-750 (75) 0-450 (45)
扭矩调节范围 2-5.5 N·m
(0.20-0.56 kgf·m)
5-7 N·m
(0.51-0.71 kgf·m)
5-10 N·m
(0.51-1.02 kgf·m)
扭矩设定级别数 60
（增量约为0.08 N·m）
60
（增量约为0.08 N·m）
60
（增量约为0.13 N·m）
总长度 199 mm
重量（含充电池包：
EYFB41）1.25 kg 1.3 kg
重量（含充电池包：
EYFB42）1.5 kg 1.5 kg
※∶中国市场暂不供应无线型号工具
注意∶
使用之前请务必检查工具的拧紧扭矩。
工具操作不当可能造成拧紧过度或不足。
充电池包（出厂时不含）
型号 EYFB41 EYFB42
蓄电池 锂离子电池
电池电压 14.4 V DC（3.6 V/4电池） 14.4 V DC（3.6 V/8电池）
充电器（出厂时不含）
型号 EY0L82
额定值 参看充电器底部的额定值标牌。
重量 0.93 kg
充电时间 EYFB41
可用:35 分钟
满充电:40 分钟
EYFB42
可用:50 分钟
满充电:60 分钟
遥控器（出厂时不含）
型号 EYFA31
电池电压 3 V DC
尺寸 54 mm × 86 mm × 10 mm
重量（含电池) 大约29 g

- 14 -
I .제품 용도
본 공구는 충전 스크류 드라이버 볼트, 너트 및
나사를 조이는 용도로 사용할 수 있습니다. 또
한 공구에 토크 제어 기능이 있어 사전 설정된
부하에 도달하면 자동으로 작동을 중지하여 일
정한 조임 토크를 제공합니다. 또한, 무선 송신
기 옵션이 달린 공구는 OK/NOK 신호를 수신기
에 송신할 수 있습니다.
II .
기타 안전 수칙
1) 공구를 장시간 사용할 때는 청력 보호구를
착용하십시오.
2) 본 공구는 콘센트에 꽂지 않아도 사용할 수
있기 때문에 언제라도 작동될 수 있다는 점
에 유의하십시오.
3) 작업 시 절삭 공구가 매립 배선이나 자체
전원 코드에 닿을 수 있으므로 전동 공구의
절연면을 잡으십시오.
“전류가 흐르는” 선에 닿을 경우 전동 공구
의 노출된 금속부에도 “전류가 흘러” 작업
자가 감전될 수 있습니다 .
4) 메인 스위치가 켜져 있는 동안에는 전진/후
진 레버를 작동하지 마십시오. 배터리가 빠
르게 방전되고 공구가 손상될 수 있습니다.
5) 충전되는 동안 충전기가 약간 뜨거워질 수
있습니다. 이는 정상입니다.
배터리를 장시간 충전하지 마십시오.
6) 공구를 보관하거나 운반하는 동안에는 전
진/후진 레버를 중앙 위치(스위치 잠금)에
놓아 두십시오.
7) 모터를 멈추게 하기 위해 속도 조절 트리거
를 중간(속도 조절 모드)에 두지 마십시오.
공구에 무리가 갑니다.
기호 의미
V볼트
직류
n0무부하 속도
... min-1 분당 회전 수 또는 왕복운동 수
Ah 배터리 팩의 전기 용량
부상 위험을 줄이려면 사용자
가 사용 설명서를 읽고 이해해
야 합니다.
배터리 팩을 소각하거나 가열
하지 마십시오. 고온일 때는 충
전하거나 사용하지 마십시오.
고온에 공구를 노출시키지 마
십시오.
분해하거나 개조하지 마십시오.
비나 물에 젖지 않도록 하십
시요.
III .조립
비트 부착 및 제거
중요:
• 비트를 부착하거나 제거할 때는 배터리 팩
을 공구에서 분리하거나 스위치를 중앙 위
치(스위치 잠금)에 두십시오.
1. 퀵 커넥트 처크의 칼라를 잡고 공구에서 빼
냅니다.
2. 비트를 처크에 끼웁니다. 칼라를 풉니다.
3. 칼라가 처음에 풀렸을 때의 위치로 돌아갑
니다.
4. 비트가 빠지지 않도록 단단히 밀어 넣습니
다.
5. 비트를 제거하려면 같은 방식으로 칼라를
잡아 당깁니다.
주의:
• 칼라가 원래 위치로 돌아가지 않거나 비
트를 잡아당겼을 때 빠지면 비트가 제대
로 부착되지 않은 것입니다. 사용하기 전
에 비트가 제대로 부착되었는지를 확인하
십시오.
9mm – 13mm 6.35mm

- 15 -
배터리 팩 부착 및 제거
1. 배터리 팩 연결:
강조된 표시점을 서로 맞추어 배터리 팩을
부착합니다.
• 제 위치에 단단히 고정될 때까지 배터리
팩을 밀어 넣습니다.
정렬선 표시
2. 배터리 팩 제거:
버튼을 밑으로 누르고 배터리 팩을 본체 앞
쪽으로 밀어 배터리 팩을 빼냅니다.
버튼
IV .작동
리모컨(옵션 부속품으로 구
입 가능)을 사용하기 전에
배터리를 끼웁니다.
1. 배터리 홀더를 잡아
당깁니다.
1 화살표 표시 방향으
로 파스너를 안쪽으
로 밉니다.
2 홀더를 잡아 당깁니
다.
2. 배터리를 끼우고
홀더를 다시 밀
어넣습니다.
중요:
• 공구 가까이서 리모컨을 작동하는데도 공
구가 아무런 반응을 보이지 않으면 배터리
(CR2025)가 다 소모된 것입니다. 새 배터리
로 교체하십시오.
• 포함된 배터리는 샘플 용도로 제공되는
것이며, 시중에서 구입 가능한 배터리만큼
수명이 길지 않을 수 있습니다.
무선 리모컨 작동 범위
䚅䚅ᵫ 50 cm
ᨆ↯
䚅
䚅
䚅
䚅
ᵫ
6
0
°
䚅
䚅
䚅
䚅
ᵫ
6
0
°
리모컨은 공구의 적외선 수신기로부터 약 50cm
거리 및 약 60°의 수직 및 수평 각도 범위 이
내에서 사용해야 합니다.
• 다음 경우에는 이 작동 범위 이내라 하더라
도 공구를 작동하지 못할 수 있습니다.
• 리모컨 송신기와 공구 수신기 사이에 물체
가 있는 경우.
• 실외 또는 리모컨 수신기가 강한 광원에
노출된 여타 환경에서 사용하는 경우나, 리
모컨 송신기 또는 수신기가 오염된 경우에
는 리모컨을 작동 범위 내에서 사용하더라
도 공구가 반응하지 않을 수 있습니다.
[본체]
스위치와 전진/후진 레버 작동
전진 후진
스위치 잠금

- 16 -
주의:
손상 위험이 있으니 비트가 완전히 멈추
기 전에는 전진/후진 레버를 작동하지 마
십시오.
정회전 스위치 작동
1. 레버를 정회전 쪽으로 밉니다.
2. 트리거 스위치를 가볍게 눌러 공구를 서서
히 작동합니다.
3. 트리거를 강하게 누를수록 나사를 효과적으
로 조이기 위해 속도가 증가합니다. 트리거
가 해제되면 브레이크가 작동하여 비트가
즉시 멈추게 됩니다.
4. 사용 후에는 레버를 중앙 위치(스위치 잠
금)에 둡니다.
역회전 스위치 작동
1. 레버를 역회전 쪽으로 밉니다. 사용 전에
회전 방향을 확인합니다.
2. 트리거 스위치를 가볍게 눌러 공구를 서서
히 작동합니다.
3. 사용 후에는 레버를 중앙 위치(스위치 잠
금)에 둡니다.
주의:
• 공구 표면이 과열될 수 있으니 배터리
팩을 두 개 이상 연속 사용하여 공구를
계속 작동하지 마십시오. 연속 사용할 때
는 배터리 교체 후 일정시간 공구를 식
힌 후 사용하십시오.
조임 확인 램프
• 조임확인램프는 조임이 제대로 완료되었는지
여부를 확인할 수 있습니다.
공구 상태 램프 표시
조임 완료
(정상적인 클러치 작동)
녹색
(약 2초 동안)
• 조임 미완료
• 정해진 기능 조건을 충족
하지 않은 상태로 조임 완
료
빨간색
(약 2초 동안)
자동 전원 OFF 기능이 활성
화되었습니다.
빨간색
(약 5분 동안)
중요:
• 다음 상황에서는 조임 확인 램프가 켜지
지 않습니다.
• 역회전 작동 중
• 공구가 작동 중일 때는 램프가 꺼집니
다.
제어판
(1) (2)
(1) 배터리 표시 램프
• 배터리 표시 램프를 사용하여 배터리 잔량을
확인합니다.
• 배터리 수명은 주변 온도와 배터리 특성에
따라 약간씩 다릅니다. 램프는 배터리 잔여
수명을 개략적으로 표시하도록 설계되었습니
다.
표시기 배터리 상태
완전 충전
잔량 약 40% 이하
깜박임
깜박임
잔량 약 20% 이하(배터리
충전이 필요함을 표시)
배터리 팩을 곧 충전해야 합
니다.
깜박임
잔량 없음
배터리 팩을 충전해야 합
니다.
(공구의 자동 전원 OFF 기
능이 이 단계에서 활성화됩
니다.)
자동 전원 OFF 기능
• 자동 전원 OFF 기능은 배터리 전압 감소로
인한 조임 토크의 손실을 방지하기 위해 설
계되었습니다. 이 기능이 활성화되면 트리거
가 눌러져 있는 경우에도 배터리 팩이 충전
(또는 새 것으로 교체)될 때까지 공구가 작동
하지 않습니다.

- 17 -
중요:
• 자동 전원 OFF 기능이 활성화되면 배터리
표시 램프의 막대 3개 모두가 깜박입니다.
• 배터리 표시 램프가 깜박이기 시작하면
배터리 팩을 즉시 충전(또는 새 것으로
교체)해야 합니다.
• 자동 전원 OFF 기능이 활성화된 후에는
반드시 해당 배터리 팩을 완전히 충전하
십시오. 완전히 충전하지 않으면 자동 전
원 OFF 기능이 제대로 비활성화되지 않
을 수 있습니다.
• 작업에 심한 부하가 걸리면 공구가 자동
으로 꺼질 수도 있습니다. 하지만 배터리
를 제거했다가 다시 설치하면 공구가 다시
작동합니다. 공구를 다시 작동하려면 배터
리 충전이 충분히 되어 있어야 합니다.
(2) LED 라이트
버튼을 누르면 LED 라이트가 켜지고 꺼집
니다.
라이트는 전력을 거의 소모하지 않으므로 배터
리 가동 시간에 큰 영향을 주지 않습니다.
주의:
• 내장된 LED 라이트의 용도는 협소한 작
업 공간을 잠깐 비추기 위한 것입니다.
• 내장된 LED 라이트는 조도가 낮기 때문에
일반 전등 대신으로 사용할 수 없습니다.
본 공구에는 LED 라이트가 내장되어 있습
니다.
주의: 라이트에서 나오는 빛을 계속 응시하
지 마십시오.
본 설명서에 명시되지 않은 제어장치 사용이나
절차 수행 또는 조정은 위험한 방사선 노출을
초래할 수 있습니다.
중요:
• LED 라이트는 리모컨으로 설정하면 트리
거 스위치 작동과 연결될 수 있습니다.
(페이지 21 참조)
조임 토크 설정
1. 클러치 설정 핸들로 셔터를 엽니다.
셔터(닫혀 있음)
본체의 정면 모습 클러치 설정 핸들
(짧은 쪽 모습)
본체의 립과 (짧은 쪽에 있는) 클러치 설정
핸들의 립을 맞물려 시계 방향으로 돌립니
다.
2. (긴 쪽에 있는) 클러치 설정 핸들의 립 3개
를 셔터 구멍에 끼웁니다.
더 넓은 립을 더 큰 구멍에 끼우도록 합니
다.
더 큰 구멍 더 넓은 립
클러치 토크를 설정하려면 클러치 설정 핸
들을 시계 방향 또는 시계 반대 방향으로
돌립니다.
클러치 단계는 1부터 60까지 설정할 수 있
습니다. (완전 2회전)
토크가 낮아짐
토크가 높아짐

- 18 -
예- 클러치 설정
#40
예- 클러치 설정
#20
3. 클러치 설정 핸들을 시계 반대 방향으로 돌
려 셔터를 닫습니다.
중요:
• 먼지가 들어가지 않게 셔터를 닫도록 합
니다.
조임 토크 도표(기준값)
이 데이터는 아래 설명된 조건에서 측정한 기
준값으로 이루어져 있습니다. 실제 작업 중에는
값이 작업 조건(잠금 볼트, 대상 기질, 볼트 고
정 방법 등)에 따라 달라집니다.
측정 조건
Panasonic 정의에 따름
0
2
4
6
8
10
12
1 10 3020 40 50 60
Nm
EYFGA3
EYFGA2
EYFGA1
토크 설정 레벨
주의:
• 사용하기 전에 항상 공구의 조임 토크를
확인하십시오. 공구를 잘못 작동하면 과
도하거나 부적절한 조임이 발생할 수 있
습니다.
• 항상 스위치를 완전히 누른 상태에서 공
구를 작동하십시오.
• 스위치를 충분히 누르지 않으면 토크 정
확성이 안정적이지 않을 수 있습니다.
• 토크 클러치 설정을 선택할 때 조임 토
크 도표의 숫자를 사용하면 도움이 됩니
다. (조임 토크 도표 참조)
공구 설정 구성
RPM 조절 설정
1. 제어판을 끕니다.
• 제어판이 켜져 있으면 배터리 팩을 빼낸
후에 다시 끼우십시오.
2. 버튼을 누른 상태에서 스위치를 누른
후 버튼과 스위치 모두를 해제합니다.
• LED 라이트와 조임 확인 램프가 켜지고
버저가 울린 후, 제어판이 깜박이다가 구
성 모드로 바뀝니다.
중요:
• 공구는 공장에서 다음 모드로 설정되어
출하됩니다.
EYFGA1: 80
EYFGA2: 75
EYFGA3: 45
• 제어판은 공구가 5분 동안 작동하지 않
을 경우 꺼집니다.

- 19 -
EYFA31
A
B
C D
확인 버튼
표시
배터리 표시 램프
3. 및 버튼을 눌러 수행 중인 작업에
적합한 클러치 설정을 선택합니다.
17…77
158079 1678
버튼을 누를
경우
버튼을 누를
경우
RPM GA1 GA2 GA3
80 800 사용 불가한
설정
75 750
45 450 사용 가능한
설정
15 150
4. 확인 버튼을 눌러 선택한 속도 조절 설정을
확정합니다.
• 제어판의 깜박임이 멈추고 불이 들어옵
니다.
주의:
• 선택한 설정을 확정하려면 반드시 확인
버튼을 눌러야 합니다.
• 설정을 변경한 후에는 반드시 새로운 값
을 확인하십시오. (페이지 22 참조)
자동 저단변속 기능
• 자동저속변환기능.
조이개가 부재에 접촉하여 조임을 완료하기
직전까지는 고속으로 조여지나 도증부터 저
속으로 변환하는 것으로 부재에의 층격을 완
화하는 기능입니다. 자동저속변환기능의 동작
에는 리모콘으로 시간을 설정하는 것이 필요
하며 그 설정한 시간의 경과 후. 3000RPM의
저속으로 변환합니다.
1. 공구를 설정 구성 모드로 설정합니다. (페이
지 18 참조)
2. D 버튼을 두 번 누릅니다.
• 자동 저단변속 기능의 설정값이 표시됩니
다.
3. 및 버튼을 눌러 시간을 원하는 대로
변경합니다.
작동 표시 초
30 3초
1 0.1초
0 OFF
4. 확인 버튼을 눌러 선택한 설정을 확정합니
다.
중요:
• 조임 작동을 시작할 때의 속도는 속도
조절 기능으로 설정합니다.

- 20 -
교차 나사산 감소 기능
• 공구는 나사산의 정렬을 도와 교차 나사산을
줄이기 위해 약 360도의 역방향으로 작동한
후에 전방향으로 작동합니다.
1. 공구를 설정 구성 모드로 설정합니다. (페이
지 18 참조)
2. D 버튼을 한 번 누릅니다.
• 교차 나사산 감소 기능의 설정값이 표시
됩니다.
3. 및 버튼을 눌러 설정을 ON 또는
OFF로 전환합니다.
표시 기능
R0 OFF
R1 ON
4. 확인 버튼을 눌러 ON 또는 OFF 설정을 확
정합니다.
런다운 오류 감지 기능
• 가령 이전에 조인 파스너의 재조임 또는 나
사산의 결합력으로 인해 작업이 설정된 시간
보다 빨리 끝나는 경우, 빨간색 표시기가 깜
박이면서 런다운 오류 감지 기능이 작동합니
다.
1. 공구를 설정 구성 모드로 설정합니다. (페이
지 18 참조)
2. B 버튼을 두 번 누릅니다.
• 런다운 오류 감지 기능의 설정값이 표시
됩니다.
3. 및 버튼을 눌러 시간을 원하는 대로
변경합니다.
작동 표시 초
30 3초
1 0.1초
0 OFF
4. 확인 버튼을 눌러 선택한 설정을 확정합니
다.
• 교차 나사산 감소 기능이 ON으로 되
어 있는 경우, 설정된 시간은 공구가 약
360도의 역방향으로 작동한 후에 계산됩
니다.
유지보수 간격 경보 기능
• 유지보수 간격 경보 기능은 조임 작동이 설
정된 횟수만큼 실행되면 더 이상 공구가 작
동할 수 없도록 공구를 잠급니다. 이 기능은
예를 들어 공구 성능을 정기적으로 검사할
때 편리합니다.
1. 공구를 설정 구성 모드로 설정합니다. (페이
지 18 참조)
2. C 버튼을 두 번 누릅니다.
• 설정값이 표시됩니다.
3. 및 버튼을 눌러 원하는 값을 설정합
니다.
작동 표시 조임 작동의 횟수
99 990,000
1 10,000
0 OFF
4. 확인 버튼을 눌러 선택한 설정을 확정합니
다.
중요:
• 조임 작동의 남은 횟수가 10,000 이하가
되면 “설정”과 “1”이 번갈아 표시됩
니다. 조임 작동의 남은 횟수가 0에 도
달하면 “0”이란 값이 깜박이며 표시됩
니다.
현재의 조임 작동 계산 값을 유지하면서
검사를 미루려면, 현재의 설정값보다 더
큰 새로운 설정값을 선택하십시오.
계산 값을 0으로 재설정하려면, 공구를
초기화하십시오(페이지 21 참조).
• 최대 조임 작동 계산 값은 990,000입니
다. 작동 수가 990,000을 넘으면 계산되
지 않습니다.
무선 신호 범위 제한 기능 ON/OFF 설정
(EYFGA1NR, EYFGA2NR, EYFGA3NR)
1. 공구를 설정 구성 모드로 설정합니다. (페이
지 18 참조)
2. C 버튼을 세 번 누릅니다.
• 무선 신호 범위 제한 기능 ON/OFF 설정
값이 표시됩니다.
