ELEKTROHOBEL PEH 950
Für Hobeln, Abschrägen und Falzen von Holz.
Verehrter Kunde! Wir freuen uns, dass Sie sich mit dem Elektro Hobel PEH 950 für ein Qualitäts-
produkt aus unserem Hause entschieden haben. Machen Sie sich bitte unbedingt vor der ersten
Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen
Umgang mit Elektrowerkzeugen. Lesen Sie bitte hierzu sorgfältig die nachfolgende Bedienungs-
anleitung sowie die beiliegenden Sicherheitshinweise . Benutzen Sie das Gerät nur wie
beschrieben und für die angegebenen Einsatzbereiche. So arbeiten Sie gefahrlos und erzielen bei
Ihren Arbeiten bessere Ergebnisse.Wir wünschen Ihnen viel Freude mit Ihrem Gerät.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Der Elektrohobel ist bei fester Auflage der Werkstücke zum Hobeln von Holzwerkstoffen wie Balken
oder Bretter geeignet. Ferner eignet sich das Gerät zum Abschrägen von Kanten und zum Falzen.
Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt
erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden über-
nimmt der Hersteller keine Haftung.

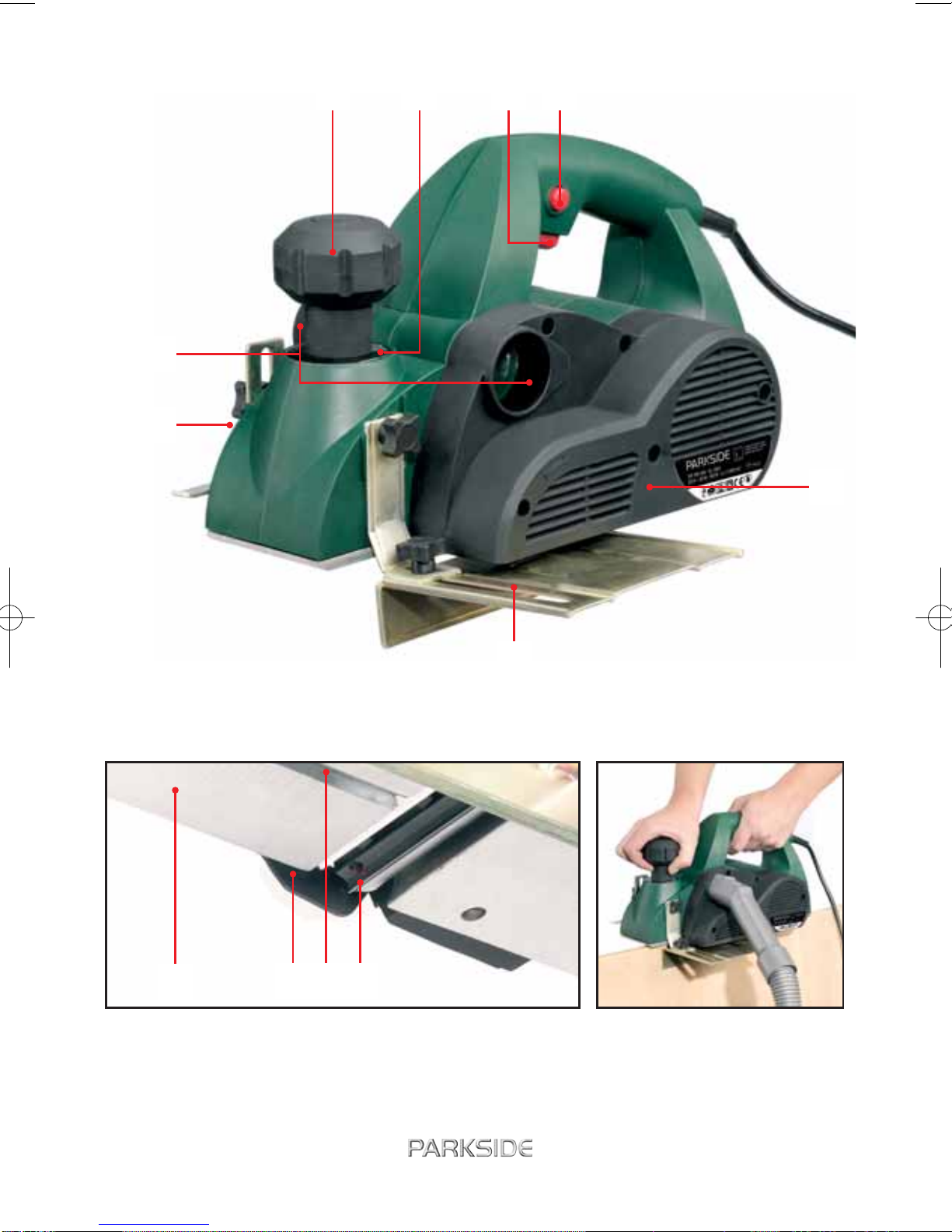

AUSSTATTUNG PEH 950
Führungsgriff / Falztiefenanschlag
Spantiefeneinstellung Spanauswurf (beidseitig)
Hobeltiefenskala Grundplatte
EIN- /AUS-Schalter Schutzklappe
Einschaltsperre V-Nut
Zahnriemenabdeckung Messerkopf/Hobelmesser
Parallelanschlag
TECHNISCHE DATEN
Nennleistung: 950 W Gewicht: 4,3 kg
Nennspannung: 230 V ~ 50 Hz Schalldruckpegel: 0095 dB (A)
Bemessungs-Leerlauf- Schalleistungspegel: 108 dB (A)
Drehzahl: n012.000 min
-1
Schwingungswert: 1,9 m/s
2
Hobeltiefe: 0 - 03,5 mm (Hand-Arm-Vibration)
Falztiefe: 0 - 24,0 mm Schutzklasse: II / 
Hobelbreite: 82 mm

5
k
www.kompernass.com +++ www.kompernass.com +++ www.kompernass.com +++
BA_Ident.-No._PEH950-102003-1 21.01.2004 13:33 Uhr Seite 5

www.kompernass.com +++ www.kompernass.com +++ www.kompernass.com +++
6
k
66
WICHTIGE SICHERHEITSHINWEISE 
Lesen Sie vor der ersten Inbetriebnahme zusätzlich die Hinweise im beiliegenden Heft »Sicherheits-
hinweise«.
Der Elektro Hobel PEH 950 ist dafür ausgelegt, bei fester Auflage diverse Holzwerkstoffe (z.B. Balken,
Bretter) zu hobeln.
Wird bei Arbeiten die Netzleitung beschädigt oder gar durchtrennt, niemals die Netzleitung berühren -
ziehen Sie sofort den Netzstecker. Benutzen Sie niemals Elektrogeräte mit beschädigtem Kabel.
Wenn die Netzleitung beschädigt wird,muss sie durch eine besondere Netzleitung ersetzt werden, die
vom Hersteller oder seinem Kundendienst erhältlich ist.
Bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen
gesundheitsgefährdender Staub entsteht, ist der Hobel an eine geeignete externe Absaugvorrichtung
anzuschließen.Tragen Sie einenAtemschutz.
Verwenden Sie ausschließlich scharfe Hobelmesser.
Führen Sie die Netzleitung immer nach hinten vom Gerät weg.
Hobeln Sie nie über Metallgegenstände, Nägel oder Schrauben.
Den Hobel nur eingeschaltet gegen das Werkstück führen.
Die Grundplatte  muss beim Arbeiten flach aufliegen.
Nicht mit den Fingern in den Spanauswurf greifen. Benutzen Sie einen Holzstab, um einen
verstopften Spanauswurf von Spanmaterial zu befreien.
INBETRIEBNAHME
Der Elektro Hobel PEH 950 verfügt über INTELLIGENT POWER CONTROL.
Dieses elektronische Management misst und regelt die verschiedenen
Betriebszustände Ihres Hobels;
Betriebszustand Merkmal
Einschalten: Durch die IPC-Elektronik-Anlaufstufe läuft der Motor verzögert und an-
schließend sanft an. Starke Einschaltstromstöße werden dadurch weitgehend
vermieden. Dadurch wird das Ansprechen von Sicherungsautomaten
weitgehend verhindert (Baustellen, Haushalte).
Leerlauf: Nach dem Einschalten sorgt die IPC-Elektronik-Hochlaufstufe dafür, dass die
Maschine in den Sollwert beschleunigt.Anschließend sorgt die IPC-Drehzahl-
regelstufe für eine konstante Drehzahl.
ACHTUNG:
Bevor Sie Arbeiten an dem Hobel durchführen immer den Stecker aus der Steckdose ziehen.
Beachten Sie die Netzspannung. Die Spannung der Stromquelle muss mit den Angaben auf dem
Typenschild des Gerätes übereinstimmen. Geräte, die mit 230 V bezeichnet sind,können auch
mit 220 V betrieben werden.
