Parkside PUD 30 A1 User manual

GUIDA UNIVERSALE PER SPINATURA PUD 30 A1
IAN 364186_2010
UNIVERSAL-DÜBELHILFE
Bedienungsanleitung
UNIVERSAL DOWEL JIG
Operating instructions
GUIDA UNIVERSALE
PER SPINATURA
Istruzioni per l'uso
CV_364186_PUD30A1_LB5.indd 1-3 11.03.2021 10:46:07

IT / MT Istruzioni per l’uso Pagina 1
GB / MT Operating instructions Page 11
DE / AT / CH Bedienungsanleitung Seite 21
Prima di leggere aprire la pagina con le immagini e prendere
confidenza con le diverse funzioni dell'apparecchio.
Before reading, unfold the page containing the illustrations and
familiarise yourself with all functions of the device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und
machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
CV_364186_PUD30A1_LB5.indd 1-3 11.03.2021 10:46:07

1
6 mm
10 mm
8 mm
1
12
2
12
10 6
8
10 mm
max.
30 mm
1
22
11
2
1
06
8
max.
18 mm
8 mm
1
06
8
6 mm
max.
14 mm
F
A
C
D E
B
G H
CV_364186_PUD30A1_LB1.indd 4-6 15.03.2021 08:49:25

PUD 30 A1 IT│MT │ 1 ■
Indice
Introduzione ..................................2
Informazioni sul presente manuale di istruzioni ................2
Uso conforme..........................................2
Sicurezza .....................................3
Materiale in dotazione..........................4
Impiego ......................................4
Effettuazione dei preparativi ..............................4
Lavorazione del pezzo di legno 1 ..........................5
Unioni ad angolo .......................................6
Unioni di superfici frontali.................................7
Unioni a T.............................................8
Pulizia e conservazione .........................8
Smaltimento ..................................9
Assistenza ...................................10
Importatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
IB_364186_PUD30A1_LB5.indb 1 11.03.2021 10:45:04

PUD 30 A1
■ 2 │ IT│MT
Introduzione
Informazioni sul presente manuale di istruzioni
Congratulazioni!
Con questo acquisto è stato scelto un prodotto di alta qualità.
Acquisire dimestichezza con il prodotto prima della prima
messa in funzione. A tale scopo consigliamo di leggere attentamente
il seguente manuale di istruzioni. Utilizzare il prodotto solo come
descritto e per i campi d'impiego indicati. Conservare accuratamente
il presente manuale di istruzioni. In caso di cessione del prodotto a
terzi, consegnare anche tutta la relativa documentazione.
Uso conforme
Il prodotto serve esclusivamente a realizzare unioni con tasselli.
A tale scopo sono disponibili tre maschere per foratura da 6, 8 e
10 mm. Il prodotto permette di realizzare unioni ad angolo, a T e
di superfici frontali. Il prodotto è adatto a pezzi di legno da 12 a
30 mm.
Non è ammesso l’uso commerciale o industriale. Non si assumono
responsabilità per l’uso non conforme. Non si assume inoltre alcuna
responsabilità per i danni derivanti dall'abuso e uso non conforme,
dall'uso di violenza o modifiche non autorizzate. Il rischio è esclusiva-
mente a carico dell'utente.
IB_364186_PUD30A1_LB5.indb 2 11.03.2021 10:45:05

PUD 30 A1 IT│MT │ 3 ■
Sicurezza
■ Prima di ogni utilizzo, verificare che il prodotto sia in perfette con-
dizioni. Qualora si rilevassero danni, non utilizzare più il prodotto.
■ Consentire l'uso del prodotto ai bambini solo se sotto sorveglianza.
I bambini non riescono sempre a riconoscere correttamente i
pericoli. Il prodotto non è un giocattolo.
■ Questo prodotto non è indicato per l'uso da parte di persone
(inclusi i bambini) con limitate capacità fisiche, sensoriali o mentali
o prive dell'esperienza e/o della conoscenza necessaria, a meno
che tali persone non vengano sorvegliate da un responsabile
per la sicurezza o non abbiano ricevuto indicazioni sull'impiego
dell'apparecchio.
■ Per l'uso del prodotto osservare anche il manuale di istruzioni
del trapano e/o del trapano avvitatore a batteria.
■ Staccare la spina dalla presa di corrente prima di montare o
sostituire i componenti.
■ Tutti i componenti devono essere montati correttamente prima
dell'uso, altrimenti sussiste il rischio di lesioni!
■ Non rimuovere mai i dispositivi di protezione presenti.
■ Fissare sempre saldamente il pezzo in legno da lavorare.
■ Assicurarsi di poter mantenere una posizione salda e che anche
il pezzo in legno da lavorare sia saldo.
IB_364186_PUD30A1_LB5.indb 3 11.03.2021 10:45:05

PUD 30 A1
■ 4 │ IT│MT
Materiale in dotazione
▯ Guida universale per spinatura
▯ Battuta regolabile
▯ Vite di fissaggio
▯ Il presente manuale di istruzioni
NOTA
► Verificare che il materiale in dotazione sia completo e non
presenti danni visibili.
► In caso di fornitura incompleta o in presenza di danni da tra-
sporto o da imballaggio inadeguato, rivolgersi alla linea diretta
di assistenza (vedere capitolo Assistenza).
Impiego
Effettuazione dei preparativi
NOTA
► Per usare il prodotto, oltre al materiale in dotazione si avrà
bisogno di un trapano o di un trapano avvitatore a batteria
e di una punta con battuta di profondità.
♦ Scegliere la maschera per foratura corretta o i tasselli corretti
per il pezzo di legno in base alla seguente tabella.
IB_364186_PUD30A1_LB5.indb 4 11.03.2021 10:45:05

PUD 30 A1 IT│MT │ 5 ■
Spessore del legno ∅ Maschera per foratura/
tasselli
12–14 mm 6 mm
15–18 mm 8 mm
19–30 mm 10 mm

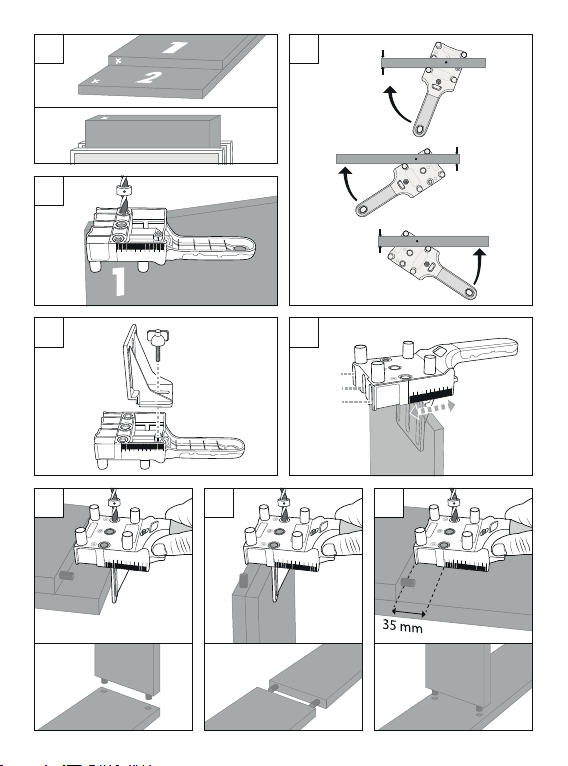

♦ Contrassegnare i pezzi di legno, ad es. con e , per poterli
distinguere (vedere fig. A).
♦ Contrassegnare sui pezzi di legno i punti che si desidera unire,
ad es. con una (vedere fig. A).
Lavorazione del pezzo di legno 1
♦ Serrare saldamente il pezzo di legno , ad es. su un tavolo di
lavoro (vedere fig. A).
♦ Regolare la profondità di perforazione per il pezzo di legno .
Utilizzare una punta con battuta di profondità. Misurare la
lunghezza dei tasselli. Per realizzare unioni di superfici frontali,
impostare metà lunghezza del tassello più 1 mm più 26 mm per
lo spessore del prodotto in sé. Per realizzare unioni ad angolo
e a T, impostare la lunghezza del tassello più 6 mm più 26 mm
per lo spessore del prodotto in sé, meno lo spessore del pezzo
di legno .
♦ Collocare il prodotto sul bordo frontale del pezzo di legno e
bloccarlo tra i perni di guida. Applicare il prodotto a seconda
della maschera per foratura utilizzata (vedere fig. B).
♦ Fissare il prodotto al pezzo di legno premendone i lati.
IB_364186_PUD30A1_LB5.indb 5 11.03.2021 10:45:05

PUD 30 A1
■ 6 │ IT│MT
♦ Inserire la punta nella maschera per foratura e perforare
(vedere fig. C).
♦ Versare colla per legno nei fori.
♦ Infilare i tasselli nei fori.
Unioni ad angolo
♦ Fissare la battuta regolabile al lato inferiore del prodotto e avvitare
la vite di fissaggio senza stringerla (vedere figura D).
♦ Applicare la maschera per foratura a un tassello del pezzo di
legno . Spingere la battuta regolabile contro il pezzo di legno ,
avvitare saldamente la vite di fissaggio e togliere il prodotto
(vedere fig. E). La distanza corretta per i fori del pezzo di legno
è determinata.
♦ Disporre il pezzo di legno parallelamente al pezzo di legno
(vedere fig. F).
♦ Spingere il prodotto verso il pezzo di legno fino a battuta
(vedere fig. F).
♦ Serrare saldamente i due pezzi di legno.
♦ Regolare la profondità di perforazione meno 6 mm dello spessore
del pezzo di legno più 26 mm per lo spessore del prodotto in sé.
♦ Spingere il prodotto con la scanalatura di guida adatta alla
maschera per foratura oltre il tassello, fino a battuta (vedere fig. F).
♦ Inserire la punta nella maschera per foratura e perforare
(vedere fig. F).
♦ Versare colla per legno nei fori.
♦ Unire i due pezzi di legno.
IB_364186_PUD30A1_LB5.indb 6 11.03.2021 10:45:05

PUD 30 A1 IT│MT │ 7 ■
Unioni di superfici frontali
♦ Fissare la battuta regolabile al lato inferiore del prodotto e avvita-
re la vite di fissaggio senza stringerla (vedere figura D).
♦ Applicare la maschera per foratura a un tassello del pezzo di
legno . Spingere la battuta regolabile contro il pezzo di legno ,
avvitare saldamente la vite di fissaggio e togliere il prodotto
(vedere fig. E). La distanza corretta per i fori del pezzo di legno
è determinata.
♦ Serrare insieme a livello i due pezzi di legno, ad es. su un tavolo
di lavoro (vedere fig. G).
♦ Lasciare la profondità di perforazione come per il pezzo di
legno .
♦ Spingere il prodotto con la scanalatura di guida adatta
alla maschera per foratura oltre il tassello, fino a battuta
(vedere fig. G).
♦ Inserire la punta nella maschera per foratura e perforare
(vedere fig. G).
♦ Versare colla per legno nei fori.
♦ Unire i due pezzi di legno.
IB_364186_PUD30A1_LB5.indb 7 11.03.2021 10:45:05

PUD 30 A1
■ 8 │ IT│MT
Unioni a T
♦ Eventualmente rimuovere la battuta.
♦ Tracciare sul pezzo di legno una linea nel punto in cui si desidera
fissare il pezzo di legno (vedere fig. H).
♦ Serrare saldamente il pezzo di legno parallelamente al pezzo
di legno con una distanza di 35 mm dalla linea tracciata
(vedere fig. H).
♦ Regolare la profondità di perforazione meno 6 mm dello spessore
del pezzo di legno più 26 mm per lo spessore del prodotto in sé.
♦ Spingere il prodotto con la scanalatura di guida adatta alla
maschera per foratura oltre il tassello, a livello con il pezzo di
legno (vedere fig. H).
♦ Inserire la punta nella maschera per foratura e perforare
(vedere fig. H).
♦ Versare colla per legno nei fori.
♦ Unire i due pezzi di legno.
Pulizia e conservazione
ATTENZIONE! DANNI MATERIALI!
► Per evitare di danneggiare la superficie del prodotto, non utiliz-
zare detergenti aggressivi o abrasivi.
♦ Per rimuovere la segatura dal prodotto, utilizzare una spazzola
morbida e asciutta.
IB_364186_PUD30A1_LB5.indb 8 11.03.2021 10:45:05

PUD 30 A1 IT│MT │ 9 ■
♦ Inoltre pulire il prodotto anche con un panno asciutto.
♦ Conservare il prodotto in un luogo pulito, asciutto e non esposto
ad irradiazione solare diretta.
Smaltimento
Smaltire il prodotto tramite un'azienda di smaltimento
autorizzata o l'ente di smaltimento comunale. Rispettare
le norme attualmente in vigore. In caso di dubbi, mettersi
in contatto con l'ente di smaltimento competente.
Per lo smaltimento del prodotto una volta che ha terminato
la sua funzione, informarsi presso l'amministrazione co-
munale.
Smaltire l'imballaggio conformemente alle norme di tutela
ambientale.
Tenere conto dei codici presenti sui vari materiali di
imballaggio ed eventualmente separare i materiali effet-
tuando una raccolta differenziata. I materiali di imballag-
gio presentano codici costituiti da abbreviazioni (a) e
numeri (b) con il seguente significato:
1-7: materie plastiche,
20-22: carta e cartone,
80-98: materiali compositi.
IB_364186_PUD30A1_LB5.indb 9 11.03.2021 10:45:10

PUD 30 A1
■ 10 │ IT│MT
Assistenza
Assistenza Italia
Tel.: [phone]
E-Mail: [email protected]
Service Malta
Tel.: [phone]
E-Mail: [email protected]
IAN 364186_2010
Importatore
Badi che il seguente indirizzo non è quello del servizio di assistenza
clienti. Contatti innanzitutto il servizio di assistenza clienti indicato.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANIA
www.kompernass.com
IB_364186_PUD30A1_LB5.indb 10 11.03.2021 10:45:11

PUD 30 A1 GB│MT │ 11 ■
Contents
Introduction..................................12
Information about these operating instructions................12
Proper use ...........................................12
Safety ......................................13
Package contents .............................14
Use .........................................14
Make preparations.....................................14
Processing wooden workpiece 1 ..........................15
Corner joints..........................................16
Face joints ...........................................17
T-joints...............................................18
Maintenance and storage ......................18
Disposal.....................................19
Service ......................................20
Importer ....................................20
IB_364186_PUD30A1_LB5.indb 11 11.03.2021 10:45:11

PUD 30 A1
■ 12 │ GB│MT
Introduction
Information about these operating instructions
Congratulations!
You have purchased a high-quality product. Familiarise
yourself with the product before using it for the first time. To
do this, read the following operating instructions thoroughly. Use the
product only as described and for the range of applications specified.
Keep these operating instructions in a safe place. Please also pass
these operating instructions on to any future owner(s).
Proper use
This product is used exclusively for making dowel connections.
Three drill bushes in sizes 6, 8 and 10 mm are provided for this
purpose. You can use the product to create corner, T and face joints.
The product is suitable for wooden workpieces from 12 to 30 mm.
Commercial or industrial use is not permitted. No liability will be
assumed in cases of improper use. No liability will be assumed for
damage caused by misuse or improper handling, the use of force or
unauthorised modification. The risk is borne solely by the user.
IB_364186_PUD30A1_LB5.indb 12 11.03.2021 10:45:11

PUD 30 A1 GB│MT │ 13 ■
Safety
■ Check the product before every use to make sure it is in perfect
condition. Do not use the product if it is damaged in any way.
■ Do not allow children to use the product unless they are being
supervised. Children are not always able to correctly recognise
potential dangers. This product is not a toy.
■ This product is not intended for use by individuals (including
children) with reduced physical, sensory, or mental capabilities. It
may also not be used by individuals who lack experience and/or
knowledge unless they are supervised by a person responsible for
their safety or have received instructions on how to use the product
from such a person.
■ Please observe the operating instructions for the drill/
cordless screwdriver when using the product.
■ Unplug the appliance before fitting or changing parts.
■ All parts must be properly fitted before use, otherwise there is
a risk of serious injury!
■ Never remove the fitted protective devices.
■ Firmly clamp the wooden workpiece you are working on.
■ Ensure that you are standing firmly and the wooden workpiece is
stable.
IB_364186_PUD30A1_LB5.indb 13 11.03.2021 10:45:11

PUD 30 A1
■ 14 │ GB│MT
Package contents
▯ Universal Dowel Jig
▯ Adjustable stop
▯ Locking screw
▯ These operating instructions
NOTE
► Check the package for completeness and signs of visible
damage.
► If the delivery is incomplete or damage has occurred as a result
of defective packaging or during transport, contact the customer
service hotline (see section Service).
Use
Make preparations
NOTE
► In addition to the package contents, you will need a drill or
cordless drill driver and a drill bit with a depth stop to use the
product.
♦ Use the following table to select the correct drill bush or dowels
for your wooden workpiece.
IB_364186_PUD30A1_LB5.indb 14 11.03.2021 10:45:11

PUD 30 A1 GB│MT │ 15 ■
Wood thickness ∅ Drill bush/dowel
12–14 mm 6 mm
15–18 mm 8 mm
19–30 mm 10 mm
♦ Mark your wooden workpieces, e.g. with and , so you can tell
them apart (see Fig. A).
♦ Mark the places on the wooden workpieces that you want to join,
e.g. with a (see Fig. A).
Processing wooden workpiece 1
♦ Clamp the wooden workpiece , e.g. to a work table (see Fig. A).
♦ Set the drilling depth for wooden workpiece . Use a drill with a
depth stop. Measure the dowel length. For face joints, set half the
dowel length plus 1 mm plus 26 mm for the thickness of the product
itself. For corner and T-joints, set the dowel length plus 6 mm plus
26 mm for the thickness of the product itself and minus the thickness
of wooden workpiece .
♦ Place the product on the front edge of wooden workpiece and
clamp it between the guide bolts. Depending on which drill bush
you are using, the product must be applied accordingly (see Fig. B).
♦ Secure the product to the wooden workpiece by pressing from
the side.
♦ Insert the drill into the drill bush and drill a hole (see Fig. C).
♦ Fill the drill holes with wood glue.
♦ Insert the dowels into the drill holes.
IB_364186_PUD30A1_LB5.indb 15 11.03.2021 10:45:11

PUD 30 A1
■ 16 │ GB│MT
Corner joints
♦ Attach the adjustable stop to the underside of the product and
screw in the locking screw loosely (see Fig. D).
♦ Place the drill bush onto a dowel on wooden workpiece .
Push the adjustable stop against wooden workpiece , tighten the
locking screw and remove the product (see Fig. E). This determines
the correct spacing for the drill holes in wooden workpiece .
♦ Place wooden workpiece parallel onto wooden workpiece
(see Fig. F).
♦ Push the product up to the stop on wooden workpiece (see Fig. F).
♦ Clamp both wooden workpieces firmly into place.
♦ Readjust the drilling depth to minus 6 mm of the thickness of
wooden workpiece plus 26 mm for the thickness of the product
itself.
♦ Slide the product with the matching guide groove to the drill bush
over the dowel until it stops (see Fig. F).
♦ Insert the drill into the drill bush and drill a hole (see Fig. F).
♦ Fill the drill holes with wood glue.
♦ Join the two wooden workpieces.
IB_364186_PUD30A1_LB5.indb 16 11.03.2021 10:45:11

PUD 30 A1 GB│MT │ 17 ■
Face joints
♦ Attach the adjustable stop to the underside of the product and
screw in the locking screw loosely (see Fig. D).
♦ Place the drill bush onto a dowel on wooden workpiece .
Push the adjustable stop against wooden workpiece , tighten the
locking screw and remove the product (see Fig. E). This determines
the correct spacing for the drill holes in wooden workpiece .
♦ Clamp both wooden workpieces flush together, e.g. on a work-
bench (see Fig. G).
♦ Leave the drilling depth as for wooden workpiece .
♦ Slide the product with the matching guide groove to the drill bush
over the dowel until it stops (see Fig. G).
♦ Insert the drill into the drill bush and drill a hole (see Fig. G).
♦ Fill the drill holes with wood glue.
♦ Join the two wooden workpieces.
IB_364186_PUD30A1_LB5.indb 17 11.03.2021 10:45:11
