Paslode FN 1665 User manual

R
FN1665
Operating Instructions
CONSTRUCTION PRODUCTS

Unpacking the Nailer
min.
5 bar
max.
8 bar
16 Gauge
Ø 1,65mm
Check for:
1. Smooth safety yoke movement
2. Trigger movement
3. Excessively worn or cracked handle
4. All screws and bolts are tight
1
2
3
4
O2CO2
OIL
H2O
OIL
Check contents:
Finsh Nail Tool
Safety Glasses
Operating Instructions
General Safety Operating Manual
Daily Maintenance
16 – 64mm
Oil

Daily maintenance:
DBitte überprüfen Sie täglich:
1. Leichtgängige Sicherheitsnase (WCE)
2. Schalterbewegung
3. Übermässig abgenutzter oder gebrochener Handgriff
4. Alle Schrauben und Bolzen müssen fest sein
SDagligt underhåll:
1. Säkerhetsbygeln ska fungera mjukt vid manöver.
2. Kontrollera avtryckaren.
3. Handtaget får inte vara överdrivet nedslitet eller ha sprickor.
4. Kontrolla att alla skruvar och bultar är ordentligt fastskruvade.
Fmaintenance quotidienne:
1. s’assurer que le palpeur de sécurité coulisse librement
2. vérifier que la gâchette soit libre
3. vérifier que la poignée de l’appareil ne présente pas de
fissures ou d’usure importante.
4. vérifier que toutes les vis de l’appareil sont bien serrées
FIN Päivittäinen tarkistus:
1. Tarkista varmistimen liikkuvuus
2. Tarkista liipasimen liikkuvuus
3. Tarkista rungon kunto
4. Tarkista ruuvien ja pulttien kireys
EMantenimiento Diario:
1. Desplazamiento del Seguro
2. Colocacion del Gatillo
3. Empuñadura excesivamente desgastada o agrietada
4. Ajuste de todos los tornillos y tuercas
NDaglig vedlikehold:
1. Sikkerhetsbøylens bevegelse
2. Avtrekkerbevegelse
3. Ekstrem slitasje eller sprekker i pistolhuset
4. Sitter alle skruer og bolter fast?
NL Dagelijks onderhoud:
1. Soepele werking van de veiligheidsbeugel
2. Trekker mechaniek
3. Uitzonderlijk versleten of gescheurd handvat
4. Alle schroeven en moeren zitten vast
PManutenção:
1. Movimento do sistema de segurança
2. Movimento do gatilho
3. Punho partido ou excessivamente gasto
4. Todos os parafusos e porcas estão apertados
DK Daglig vedligehold:
1. Check sikring går let og ubesværet
2. Check aftrækker kan bevæges ubesværet
3. Check for slidtage eller revner i materialet
4. Alle skruer og bolte sidder fastspændt
IManutenzione quotidiana:
1. Scorrimento agevole del meccanismo
2. Corretto movimento del grilletto
3. Buono stato dell’impugnatura (non troppo usurata o rotta)
4. Serraggio corretto di tutte le viti
Check contents:
DPrüfen Sie den Inhalt:
Schutzbrille
Bedienungsanleitung
Algemeine Paslode Sicherheitshinweise
SKontrollera att följande finns med:
Dyckertvertyg
Säkerhetsglasögon
Bruksanvisning
Paslodes Allmänna Säkerhetsbruksansvisning
Fvotre carton doit contenir:
un cloueur de finition
une paire de lunettes de sécurité
un manuel d’utilisation
un manuel de consignes de sécurité
FIN Tarkista pakkauksen sisältö:
Viimeistelynaulain
Suojalasit
Käyttöohje
Yleinen Paslode turvallisuusohje
ERevision de contenidos:
Clavadora para clavos FN
Gafas protectoras
Manual de funcionamiento
Manual General de Seguridad Paslode
NKontroller innholdet:
Dykkverktøy
Beskyttelsesbriller
Bruksanvisning
NL Controleer de inhoud:
Bradapparaat
Veiligheidsbril
Gebruikershandleiding
Algemene veiligheidsvoorschriften Paslode
PInclui
Máquina para prego “T”
Oculos de segurança
Manual de instruções
Manual Geral de Segurança da Paslode
DK Check indholdet:
Dykkerverktøl
Sikkerheds briller
Betjeningsvejledning
Generel Paslode sikkerhedsmanual
IControllare il contenuto:
Groppinatrice
Occhiali antinfortunistici
Libretto di uso e manutenzione
Manuale di sicurezza generale Paslode

Prepare for use
12
34
5
User settings
Depth control

Prepare for use
User settings
Depth control
DVor dem Gebrauch
Grundeinstellungen vornehmen
Tiefeneinstellung
Fmise en service
installation
réglage de profondeur
EPreparacion para el uso
Ajuste de la maquina
Control de profundidad
NL Voorbereiding ingebruikname
Gebruikersinstellingen
Diepteregeling
DK Gør klar til brug:
Personlig indstilling
Dybde regulering
SFöre användning:
Ställ in verktyget för användning
Kontrollera djupinställningen
FIN Ennen käyttöä:
Käyttöasetukset
Syvyyden säätö
NKlargjør for bruk:
Brukerinnstillinger
Innskytingsdybde
PPreparar para utilizar
Colocar em posição
Controlar a profundidade
IPreparazione all’uso
Regolazioni dell’utilizzatore
Controllo di profondità

Clearing a jam
Always disconnect from compressed air supply before servicing, adjusting the tool, or clearing a jam.
Take the tool out of service
immediately and have it
serviced by an authorised
service engineer
4
1
2
3
13 2
56
78

Clearing a jam
Always disconnect from compressed air supply
before servicing, adjusting the tool, or clearing a jam.
Take tool out of service immediately and have it
serviced by an authorised service engineer.
DLösen eines verklemmten Nagels
Die Druckluftzufuhr vor Einstellung bzw. Reparatur
des Geräts stets unterbrechen.
Gerät sofort aus dem Verkehr ziehen und nur von
autorisiertem Fachpersonal überprüfen lassen.
FRecherche des pannes
Débrancher l’outil de son alimentation en air
comprimé avant toute opération de maintenance, de
réglage ou de déblocage.
Ne travailler jamais avec un appareil défectueux. Si la
panne persiste envoyer votre appareil au service après
vente qualifié.
EDesatascar la maquina
Desconecte siempre la herramienta del suministro de
aire comprimido, antes de llevar a cabo operaciones
de mantenimiento o ajuste, o de despejar un atasco.
Deje de utilizar la maquina inmediatamente y llevela a
un servicio tecnico autorizado.
NL Een storing oplossen
Koppel altijd de aan voer van perslucht los voordat
u onderhoud gaat plegen, het apparaat afstelt of een
storing wegneemt.
Het apparaat onmiddellijk uit gebruik nemen en laten
repararen door een hiertoe gemachtigde service
monteur.
DK Hvordan fjerner man evt. Fastklemte befæstelseselementer
Afbryd altid trykluften før justering eller reparation af
sømpistolen.
Tag værktøjet ud af brug omgående og hav det
serviceret af et autoriseret værksted
SRensa vid fastkörning
Avbryt alltid trycklufttillförseln innan du justerar eller
utför reparationsarbete på spikningsverktygen.
Stäng av verktyget omedelbart och låt en auktoriserad
serviceman åtgärda felet.
FIN Jumiutuneiden naulojen poistaminen
Irrota työkalu paineilmajärjestelmästä aina ennen
huoltoa, työkalun säätöä tai tukoksen selvittämistä.
Poista naulain käytöstä välittömästi ja korjauta
valtuutetussa huollossa.
NReparere en forkiling
Steng alltid av trykkluften før justering eller
reparasjon av stiftepistolen.
Ta verktøyet ut av bruk omgående og lever det inn til
service hos en godkjent service-mann
PDesempenar a máquina
Desligue sempre a a máquina do compressor de ar
antes de fazer a manutenção, ajustar a máquina ou
desencravar um prego.
Retire a máquina de serviço imediatamente e ponha-a
ao dispor de um engenheiro autorizado.
IEliminazione di un inceppamento
Prima di intervenire su di un attrezzo, ripararlo o
eliminare un inceppamento, scollegare sempre la
fonte di aria compressa.
Interrompere immediatamente l’utilizzo dell’attrezzo e
farlo riparare presso un centro autorizzato

GB DECLARATION OF CONFORMITY
We declare that this product is in conformity with the following standards or other normative
documents.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:20001
Following the provision of EEC Directives
DKONFORMITÄTSERKLÄRUNG
Wir erklären, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten
übereinstimmt.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
Gemäß den Bestimmungen der EWG
FDÉCLARATION DE CONFORMITÉ
Nous déclarons que ce produit est conforme aux normes ou autres documents normatifs.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
Conformément aux dispositions des Directives du EEC
EDECLARACION DE CONFORMIDAD
Nosotros declaramos que este producto está en comformidad con los siguientes estandares
u otras normas de documentación.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
NL KONFORMITEITS VERKLARING
Wij verklaren dat dit produkt conform de volgende standaarden of andere norm stellingen is.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
DK OVERENSTEMMELSESERKLAERING
Erklærer herved, at produktet er i overensstemmelse med nedenstaende normer eller
normative dokumenter.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
I henhold til bestemmelserne i EU’s direktiv
SKONFORMITETSDEKLARATION
Deklarerar att denna produkt ar i konformitet med följande standard eller andra normativa
dokument.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
I enlighet med föreskrifterna i EEC Direktiven
FIN VAATIMUKSENMUKAISUUSVAKUUTUS
Vahvistaa, etta tama tuote Paineilmanaulain on seuraavien vaatimusten tai
normidokumenttien mukainen.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
NSAMSVARSERKÆRING
Vi erklærer at dette produkt samsvarer med følgende standarder eller normer.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
Som følger bestemmelser i EU-direktiv
PDECLARAÇÃO DE CONFORMIDADE
Declaramos que este produto está em conformidade com as seguintes normas standard ou
outros documentos normativos.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:20001
Seguindo as directivas EEC
IDICHIARZIONE DE CONFORMITA
Noi dichiariamo che questo prodotto è conforme alle norme o ad altri documenti normativi.
EN 292-1:1991; EN 292-2:1995; EN349:1993; EN 792-13:2000
In conformita alle disposizioni delle Directive
98 / 37 / EEC

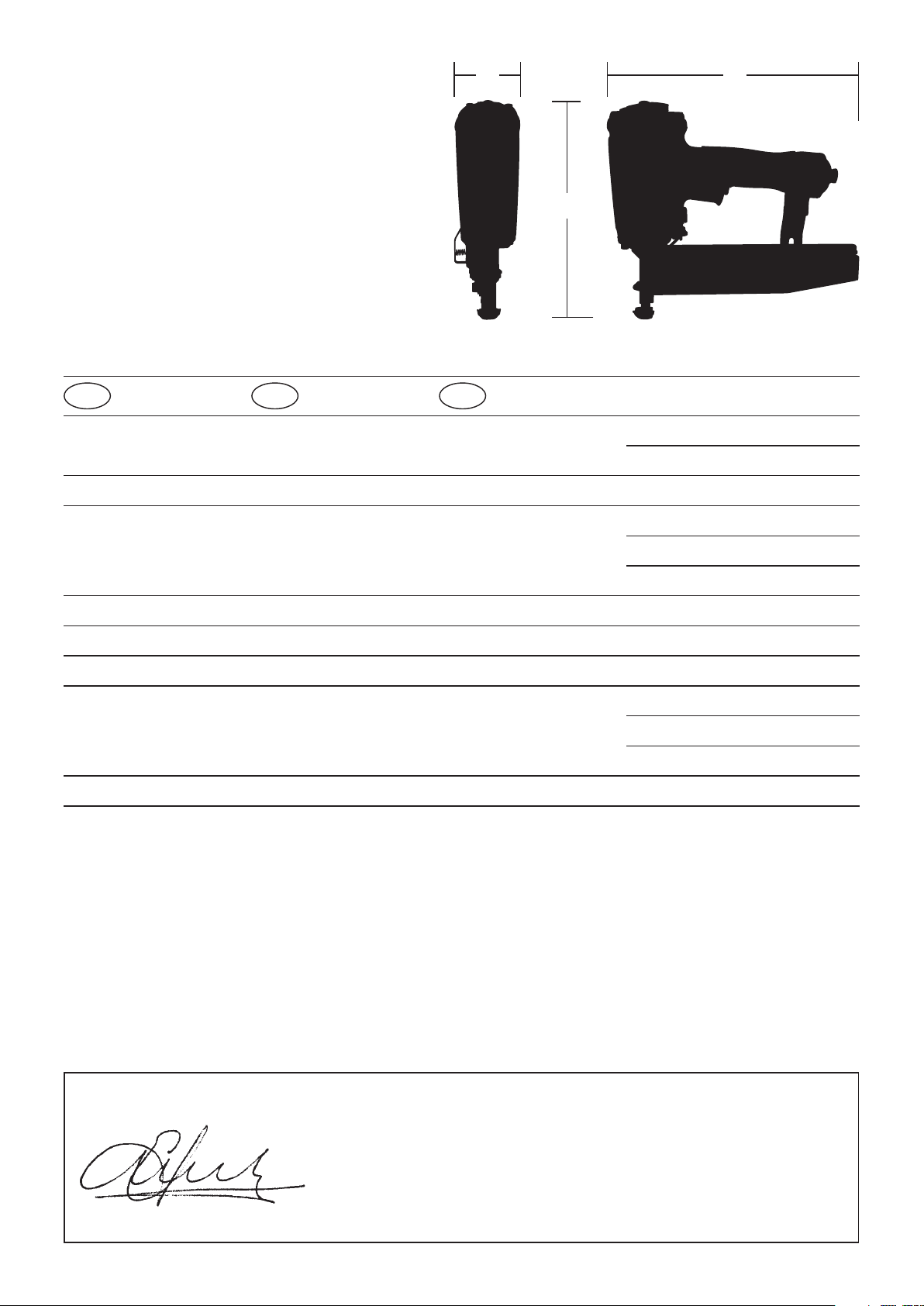

Technische Daten / Spécification Techniques / Technical Specifications
D F UK Dim. FN1665
Spezifikat.Befestig.-
mittel
Spécification des
moyens de fixation Fastener Specification Ø1,6 x 1,4mm
L16-64mm
Geräte gewicht Poids Tool Weight 1,9kg
Abmessung Spécification Dimensions
A265mm
B80mm
C305mm
Luftverbrauch Consommation d’air Air consumption 1,2 litre
Betriebsdruck Pression d’opération Operating Pressure min. - max. 5.5-8.3 bar
Lade kapazität Capacité du magasin Load Capacity max. 100
Schallpegel Valeurs du bruit Noise Level
L WA, 1s 92,1 dB(A)
LPA, 1s 84,5 dB(A)
LPA, 1s, 1m 79,1 dB(A)
Vibrations-werte Valeurs de vibration Vibration Value A hwz 2,95m/s²
Normative Dokumente / Documents Normatifs / Normative Documents
EN 12549: 1999/2, EN ISO 8662-11: 1999
C
A
B
ITW Paslode – van Heemskerckweg 5; 5928 RB Venlo; The Netherlands.
Erik Mul – Design

FN1665
500970
Finish Nailer
22
23
24
25
26
27
Main Valve
Assembly
#404188
Cap Assembly
#500974
Piston Assembly
#501583
1
2
3
5
6
8
9
10
11
12
14
13
15 16
17
18
19
21
20
28
29
30
32
33
34
35
36
31
37
38
39 40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55 56
57
58
15 60
43
65
62
63
64
66
67
68
72
73
39
74
75
76 77
78
79
80 81
82 83
84
85
OPTIONAL:
86
Bump
Trigger
Assembly
#501048
69
70 71
7
4

Ref. No. Part No. Qty Description
1 501043 1 T.H.S.C.S. 1/4-20 x 1/2
2 500956 1 Cap Diffuser
3 501299 6 S.H.C.S. 1/4-20 x 1
4 403582 1 Jam Nut
5 500958 1 Cap
6 402717 1 Conical Spring
7 404230 1 Retaining Ring
8 404122 1 Upper Valve Piston
9 091537 1 O-Ring, Main Valve Assembly
10 404054 1 Seal, Main Valve
11 404056 1 Lower Valve Piston
12 090927 1 O-Ring, Main Valve
13 092775 1 O-Ring, Main Valve
14 092773 1 O-Ring, Main Valve
15 404256 2 O-Ring,Valve Post, End Plug
16 500954 1 Post Main Valve
17 015660 1 S.H.C.S. 10-24 x 1/2
18 501169 1 Piston
19 405430 1 O-Ring, Piston
20 404274 1 Washer
21 403594 1 Driver Blade
22 402725 1 Seal, Sleeve
23 405243 1 Flange, Sleeve
24 500952 1 Sleeve
25 402728 1 O Ring, Sleeve
26 091966 1 O Ring, Sleeve
27 500369 1 O-Ring, Sleeve
28 500975 1 Gasket, Cap
29 501140 1 Logo, Housing L
30 500957 1 Housing
31 501141 1 Logo, Housing R
32 402708 1 Gasket, Nose Flange
33 500950 1 Bumper
34 403705 1 Seal, Driver Blade
35 402706 1 Flange
36 091545 4 S.H.C.S. 1/4-20 x 7/8
37 402629 1 Hardened Washer
38 405076 1 Spring
39 403716 3 S.H.C.S. 10-32 X 5/16
40 403712 1 Front Guide Latch Assembly
41 501133 1 Rail Bracket Assembly
42 401988 1 Spring, Front Guide Latch
43 403812 2 Flat Washer
44 004238 2 Lock Washer
45 004224 2 S.H.C.S. - 10-32 x 3/8
46 500458 1 Warning Label
47 500772 1 Spring, W.C.E.
Ref. No. Part No. Qty Description
48 501143 1 Intermediate W.C.E.
49 500766 1 Guide Block
50 071297 1 Roll Pin 1/8 x 1-1/8
51 500840 1 W.C.E. Assembly
52 404180 1 Probe Tip
53 404698 2 Roll Pin Assembly
54 402730 1 Pivot Pin, front Guide
55 403592 1 Front Guide
56 403591 1 Back Plate
57 501023 1 Grip Handle
58 004502 2 S.H.C.S. 10-32 x 1
60 500963 1 End Plug
62 092037 2 Lock Nut 10-32
63 097748 1 Spring, Valve Pin
64 097746 1 Valve Pin
65 092174 1 O-Ring, Valve Body
66 026133 2 Roll Pin, 1/8 x 1
67 401958 1 Valve Body
68 402668 1 Retaining Washer
69 501008 1 Lever, Bump Trigger
70 501010 1 Bump Trigger
71 501009 1 Roll Pin
72 402669 1 Pin, Trigger
73 500972 1 Rail Cover Assembly
74 403713 1 Retaining Ring
75 501886 1 Rail Assembly
76 009397 2 S.H.C.S. 10-24 x 1/2
77 501879 1 Nameplate
78 091536 1 Spring, Follower Latch Pin
80 094295 1 O-Ring
81 403710 1 Roller, Negator
82 403708 1 Negator Assembly
83 403715 1 Follower Assembly
84 501139 1 Follower Tab
85 500973 2 Wear Strip
86 501039 1 Sequential Trigger

EN792-13
European
Safety
Standard
EN792-13
European
Safety
Standard
For safe operation of Paslode pneumatic tools, use only those fasteners
identified in the operating manual.
XXXX Fasteners
