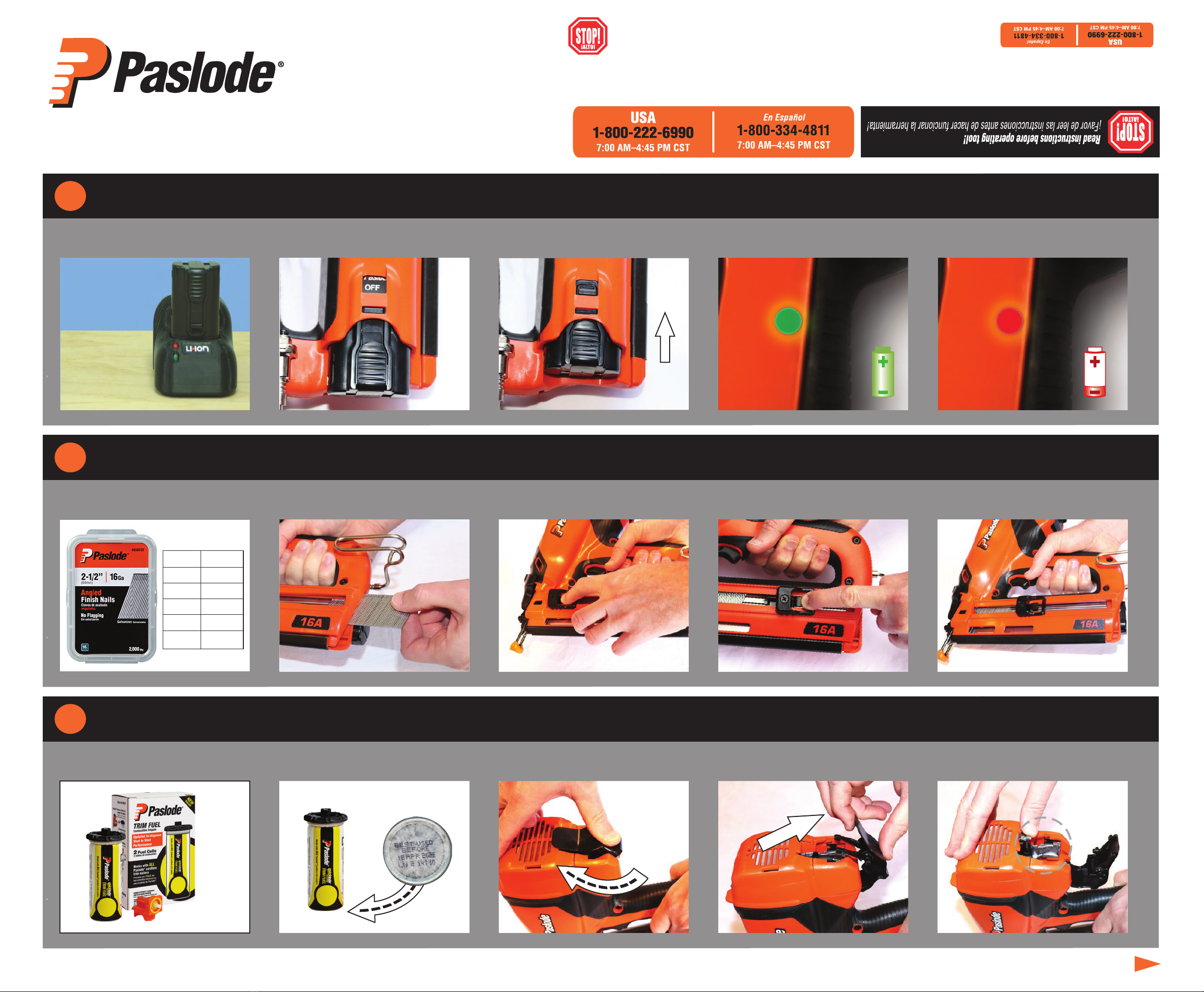

16 ga. Lithium-ion Cordless Angled Finish Nailer Quick Reference Guide
16 ga. Ángulo de Litio-ion Clavadora de acabado Guía de Referencia Rápidia
Trim Fuel / Combustible Part #816007 Drives up to 1,200 Nails / Pieza #816007 Para impulsar hasta 1,200 clavos
C
Use Paslode #816007 Trim Fuel
Utilice combustible Paslode #816007 Trim Fuel
Check Date on bottom of Fuel
Verifique la fecha en la parte inferior del combustible
Open Fuel Door by Pushing the Door Forward, then Lifting it Back
Abra la puerta del combustible empujándola hacia adelante y luego levantándola
Lift Fuel Block Assembly
Levante conjunto de bloque de combustible
12345
Nails / Clavos Use Paslode 16 Ga. Angled Finish Nails / Utilice clavos de acabado en ángulo Paslode 16 Ga.
B
ANGLED NAILS ONLY
CLAVOS EN ANGULO SOLO
Load nail strip into rear of magazine
Cargo la tira de clavos en la parte trasera del
riel de unas
Depress Follower Lever
Presione la palanca del seguidor
Pull Follower Back
Tire hacia atrás el seguidor
Release Follower behind Nail Strip
Soltar el seguidor detrás de la tira de unas
12345
Battery / Batería Drives up to 12,000 nails per charge / Para impulsar hasta 12,000 clavos
A
ON/OFF SWITCH. Battery has 2 secure lock positions. Push in to engage battery.
INTERRUPTOR ENCENDIDO/APAGADO. La batería tiene dos posiciones de bloqueo seguras.
Empuje hacia adentro para activar la batería.
Charge Battery before using tool.
Cargar la batería antes de usar la herramienta.
Green indicates charged battery.
Verde indica batería cargada.
Red indicates battery needs recharging.
Rojo indica que la batería necesita cargarse.
INITIAL CHARGE
1.5
HOUR
HORA
CARGA INICIAL ONOFF
Length Part #
1-1/4" 650230
1-1/2" 650231
1-3/4" 650046
2" 650047
2-1/2" 650232
#816007
“Best Used Before”
“Mejor utilizado antes”

© 2020, Illinois Tool Works Inc 916269-1
16 ga. Lithium-ion Cordless Angled Finish Nailer Quick Reference Guide
16 ga. Ángulo de Litio-ion Clavadora de acabado Guía de Referencia Rápidia
6 7 8 9
Press Fuel Door in With Thumb
Presione la puerta de combustible
con el pulgar
Center Fuel Stem on
Top of Cartridge
Bloque de combustible central en la parte
superior del cartucho de combustible
Ensure Fuel Door Brackets
Drop into the Fuel Chamber
Asegúrese de que los soportes de la
puerta de combustible caigan en la
cámara de combustible
Trim Fuel, Continued / Combustible, Continuo
C
WARNING
Insert Fuel Cartridge
Inserte el Cartucho de Combustible
Adjusting the Depth of Drive / Ajustar la profundidad
co que se clava
E
Rotate Thumbwheel to adjust Depth of Drive
Gire la rueda de control para ajustar la profundidad de clavado
1
1 2
4 5 6 7 8 9
3
2
Pull the Trigger
Apretar el gatillo
Drive Nails / Disparar clavos
D
Push Tool Down on it’s No Mar Probe
Empuje la herramienta hacia abajo en su
sonda no mar
Always wear EYE and EAR
protection whenever working
with or in the vacinity of a
Cordless tool in operation.
+
INCREASE
Incrementar
+
DECREASE
Reducir
Clearing Nail Jam / Para desatorar clavos atorados
F
Pull Quick Clear Latch Forward
to Release
Tire de la aleta Quick Clear para liberar Open Front Guide to Release Jam
Abrir la guíafrontal para liberar el atasco
Remove Jammed Nail
Retire el clavo atascado
Clearing Nail Jam Continued / Para desatorar clavos atorados continuo
F
Only if needed to Clear Jam –
Remove No Mar Probe
Solo si es necesario liberar un atasco –
retire la sonda no mar
Close Nose Plate
Cierre la placa de nariz
Return Driver Blade to Top
Position if Needed
Regrese la hoja del accionamiento a la
posición superior si es necesario
Removing Probe Allows Greater
Access to Remove a Jammed Nail
Quitar la sonda permite un mayor acceso
para quitar un clavo atascado
Refit No Mar Probe
Vuelva a colocar la sonda no mar
Align Probe Leg with Hole in
Depth of Drive Adjuster
Alinee la pata de la sonda con el agujero en
el ajustador de profundidad del accionamiento
ALWAYS REMOVE BATTERY,
FUEL AND NAILS BEFORE
CLEARING A JAM
SIEMPRE RETIRE LA BATERÍA,
EL COMBUSTIBLE Y LOS
CLAVOS ANTES DE LIBERAR
UN ATASCO
