Paslode IM250S Li Manual

CLEANING PROCEDURE
www.paslode.com
Part No. 916000
Model IM250S Li
STRAIGHT 16Ga.
FINISH NAILER

2
This procedure provides a simple but effec-
tive
way to clean your Paslode Cordless
tool and maintain reliable operation. Regular
cleaning and lubrication will also extend part
life and provide maximum nail driving power.
Only one tool is necessary to disassemble
the Paslode Cordless tool in preparation for
cleaning: a 9/64" hex key provided with the
Paslode Cordless tool.
Paslode®
recommends that an aerosol “Tool
Cleaner", such as Paslode Tool Cleaner
(Part No. 219348), be used for cleaning.
This cleaner is available through your local
Paslode Dealer.
If a different type of Degreaser Cleaner is
selected, make sure that it will not damage
plastic and electrical parts. Chemical damage
to electrical parts may result in the tool being
made inoperable.
To begin, you will need the following items:
1. Screwdriver
2. Hex Key
3. Tool Cleaner
4. Paslode Lubricating Oil
5. Clean Lint Free Rag
Este procedimiento representa una forma sencilla pero
eficiente de limpiar su herramienta Paslode Cordless
para que mantenga un funcionamiento confiable. La
limpieza y la lubricación regulares de la herramienta
también prolongan la duración de las piezas que la
forman y permiten una máxima potencia para clavar.
Para poder limpiar su herramienta,solo necesita dos
herramientas para desarmarla: un destornillador Phillips
#2 y la llave Allen de 9/64 plg. que se entrega junto
con su herramienta Paslode Cordless.
Paslode recomienda que use un limpiador en aerosol,
tal como el "limpiador de seguridad" Paslode (N°
219348). Este limpiador está disponible a través de su
representante Paslode.
Si selecciona un tipo distinto de limpiador, asegeúrese
de que no dañe el caucho. Los dos "O rings" que actúan
como sellos en el área a limpiar son de caucho. Si el
limpiador daña estos "Orings", la herramienta puede
malograrse.
Para comenzar necesita lo siguiente:
1. Destornillador
2. Llave Allen
3. Limpiador
4. Aceite lubricante Paslode
5. Trapo limpio sin borra
Step 1
Using the 9/64" Hex Wrench (#900736), unscrew the six
Socket Head Cap Screws that attach the cap assembly.
Paso 1
Con la llave de cabeza hexagonal de 9/64 plg. (N° 900736)
destornille seis tornillos de cabeza hueca de largo y
las arandelas del conjunto de la tapa.
DANGER
Remove all fasteners, fuel, and battery prior to servicing
the tool.
PELIGRO
Se deben quitar todos los sujetadores,elcartucho de gas
y la bateria antes de reparar la herramienta.

3
Step 2
Remove the Cap, Filter, and Grille as one assembly, and
set aside. The Filter may be removed by lifting the Grille
off the Cap. Clean the Filter
with a mild soap solution, or
replace if necessary.
Paso 2
Quite la tapa, el filtro y la rejilla como una sola unidad,
ycolóquela a un lado. Puede quitar el filtro levantando
la rejilla de la tapa. Limpie el filtro
con una solución de
jabón suave o reemplácelo, si es necesrio.
Step 3
Carefully unplug the Electrical Connector to the Fan
Motor Circuit Board and the Spark Plug Wire.
NOTE:Position of wires in the wire clip is critical.
Placing the wires outside the wire clip can cause
electrical damage to the tool.
Paso 3
Desenchufe cuidadosamente el conector eléctrico ha-
cia la tarjeta de circuitos de motor de ventilador y el
alambre de la bujía.
NOTA: Posición de los alambres en el clip de alambre es
crítico. Colocar los alambres fuera del clip de alambre
puede causar daño eléctrico en la herramienta.
GRILLE
FILTER
CAP
ALAMBRE DE
VENTILADOR
ALAMBRE DE
LA BUJÍA
SPARK PLUG
WIRE WIRE CHANNEL
CANAL DE ALAMABRE
FAN WIRE

4

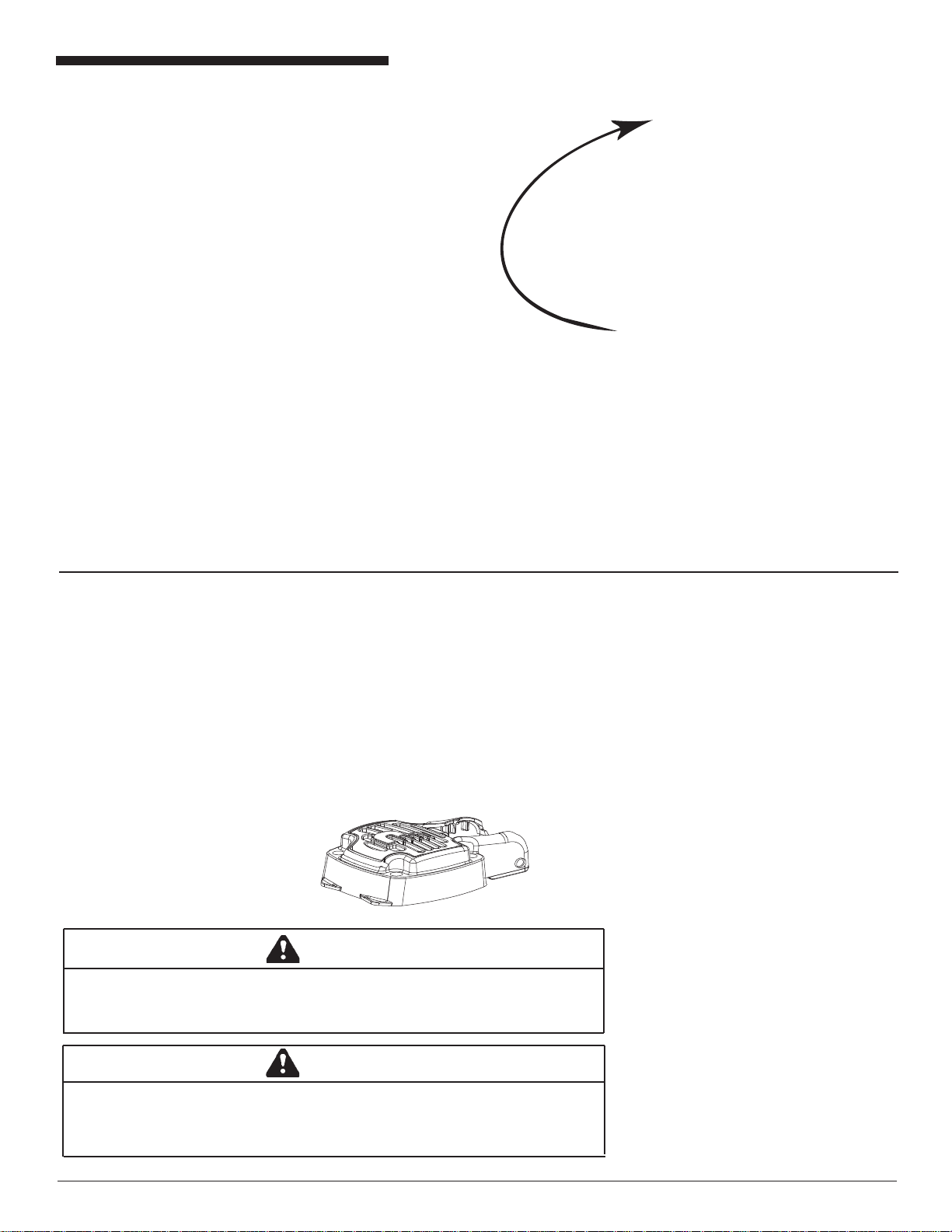

Step 4
Rotate the Cylinder Head Assembly clockwise
1/8 of a turn and lift the cylinder head from the
from the Motor Assembly.
Paso 4
Hagagirarelconjuntodecabeza de cilindro1/8
de vuelta en sentido horario y levante la cabeza
de cilindro del conjunto de motor.
Step 5
You have now separated the tool into the two major
assemblies,allowingaccessto the areas that require
periodic cleaning and lubrication.
Paso 5
Ahora ha separado la herramienta en los dos pron-
ciples conjuntos que la forman, permitiendo el ac-
cesoalasareasquerequieren limpieza y lubricacion
periodicas.
ROTATE
CLOCKWISE
HACER GIRAR EN
SENTIDO HORARIO
PELIGRO
Nunca se debe hacer funcionar la herramienta Paslode Cordless a menos que los
4 tornillos de cabeza hueca esten apretados firmemente en la tapa del cilindro. Si
no observa esta advertencia pueden ocasionarse danos a la herramienta incendio y
heridas personales.
DANGER
Never operate the Paslode Cordless tool unless all four Socket Head Cap Screws
are firmly tightened on the cylinder head. Failure to do this could result in tool dam-
age, fire and personal injury.

5
Step 6
Spray theCylinder Head with Cordless ToolCleaner.
Paso 6
Aplique limpiador de seguridada la tapa del cilindro.
Permita que se escurran la suciedad y los depósitos.
Step 7
Paso 7
Allow the dirt and debris to drip off.
Using a clean, lint free rag, wipe off any remaining cleaner
or dirt. Make sure the Seal Rings and Spark Plug are com-
pletely clean and clear of debris. Repeat Step 6 to remove
any heavy deposits or residue.
trapo limpio y sin borra. Asegúrese de que la bujía de encen-
Repita el paso 6 para eliminar calquier depósito o residuo que
aún esteen presentes.
dido y los seal ringsestén completamente limpiosy sin depósitos.
Limpie el limpiador o la suciedad que hayan quedado conun

6
Step 8
Lightly lubricate the Seal Rings with Paslode Lu-
bricating Oil, part #401482. Make sure oil is applied
evenly around the Seal Rings. Set the Cylinder
Head Assembly aside.
Note:
Paslode Lubricating Oil
is specially formulated
for use in the Paslode CordlessTool. The use of
types of lubricants may cause rapid build-up
of combustion residue or result in premature part
failure.
Paso 8
Lubrique ligeramente con aceite lubricante
Paslode , N°401482. Asegúrese de aplicar el aceite
lubricante de manera uniforme alrededor del los
seal rings. Coloque el conjunto de la tapa del
cilindro a un lado.
Nota:
El aceite lubricante Paslode
está especialmente
formulado para usarse con la herramienta Paslode
Cordless
. El uso de otros tipos de lubricantes
puede causar una acumulacíon rápida de residuos
del ala combustíon o la descompostura prematura
de las piezas.
Step 9
Push the Piston Assembly the "down position
using a screwdriver handle or a clean piece of wood.
Paso 9
Oprimaelconjuntodelpistónhastalaposicíon
con el mango de un martillo o con
pedazo
limpio de madera.
SEAL RINGS
other
abajo
➟

7
Step 10
Spray a liberal amount of tool cleaner into the inside
of the Sleeve and Combustion Chamber.
Invert the Motor Assembly, and let excess cleaner
and dirt drain out.
Paso 10
Aplique una buena cantidad de limpiador de segu-
ridad dentro del la camisa y de la cámara de com-
bustión. Voltee hacia abajo el conjunto del motor
y permita que se escurran el exceso de limpiador y
la suciedad.
Step 11
Using a clean area of a lint-free rag, wipe off any
remaining cleaner or dirt. Repeat Steps 9 and 10 to
remove any heavy deposits or remaining residue.
Paso 11
Con un trapo limpio y sin borra,limpie el limpiador o
01y9sosapatipeR.nedeuqnúaeuqdadeicusal
para quitar cualquier depósito o residuo.

8
Step 12
WithMotorAssemblytiltedup,squeeze4-5dropsof
PaslodeLubricatingOilintoSleeve(Area"A")and
3-4 drops onto lower lip of Combustion Chamber
(Area"B")andapply 4-5 drops around the top ofthe
CombustionChamber(areaC).RotateMotor As-
semblywhileoilingtoensureoilisevenlydistributed
around Sleeve and Combustion Chamber.
See Tool Cutaway Illustration on page 10.
Note:Donotoveroilthetool.Excessiveoilingmaycausestain-
ing of work surface.
Paso 12
Con el conjunto del motor hacia arriba, ponga
entre 4 y 5 gotas de aceite lubricante Paslode en
la camisa (área "A") y de 3 a 4 gotas en el labio
inferior de la cámara de combustión (área "B") y
de 4 a 5 gotas alrededor de la parte superior de la
cámara de combustión (área "C"). Gire el con-
junto del motor mientras aplica la gotas de aceite
para asegurase de que el aceite se distribuya por
la camisa y la cámara de combustión. Consulte
la ilustración del Interior de la herramienta, en la
página 10.
Nota:Nodevezaponermuchoaceiteadentrolaherramienta.Excesivo
aceite puede causar mancha de su trabajo superficie.

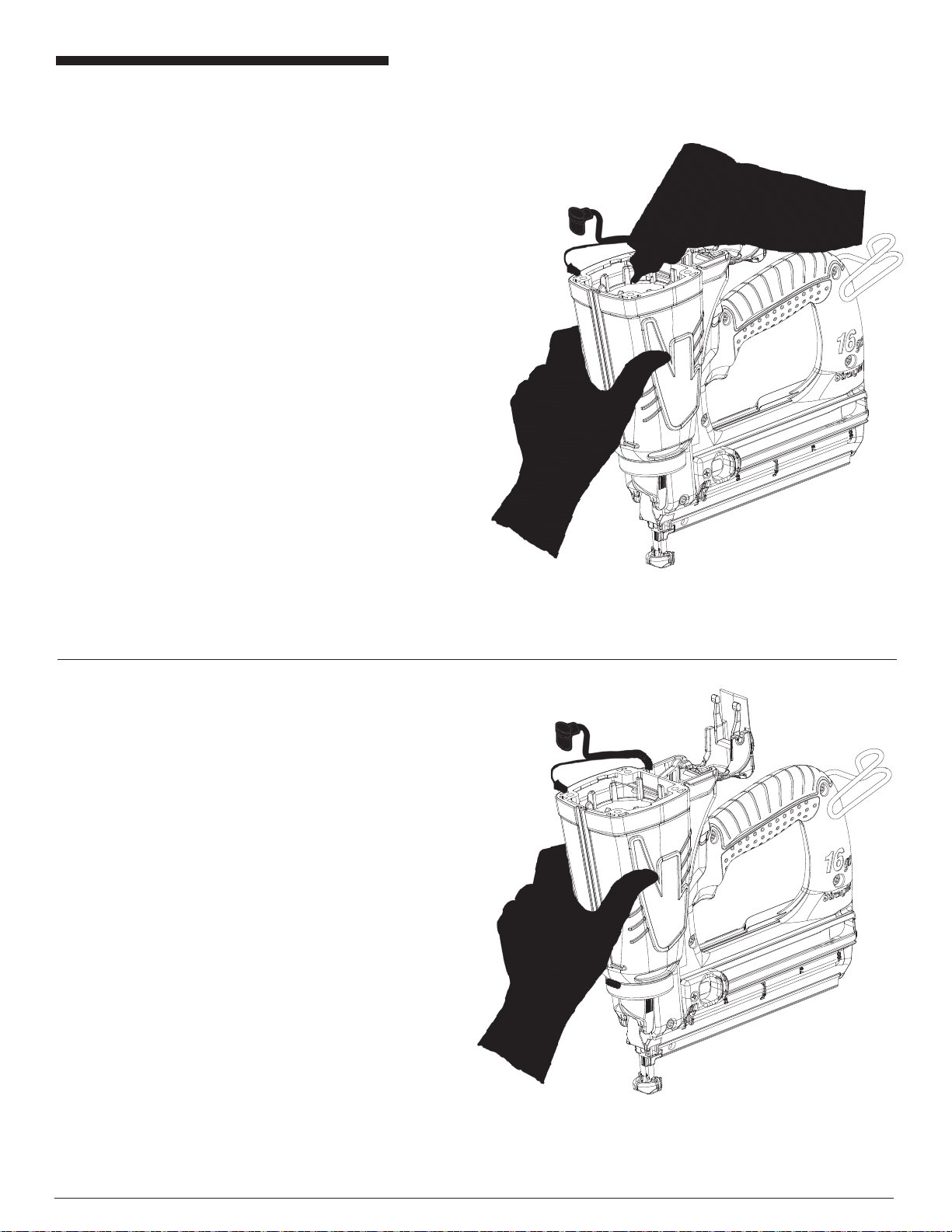

Step 13
Hold Motor Assembly upright, and push down and
release several times to allow oil on lower lip of
Combustion Chamber to be evenly distributed.
Paso 13
Sostengaelconjuntodelmotorhaciaarriba;oprima
y suelte varias veces para permitir que el aceite se
distribuye uniformemente por el labio inferior de la
cámara de combustión.

9
Step 14
Manually push the Driver Blade up and down to
distribute the oil in the Sleeve evenly.
ReassemblethePaslodeCordlesstoolfollowingdis-
assembly Steps 1-4, pages 2-3 in Reverse order.
Reassembly Note:
BeforetighteningCapScrews,depressthenoseofthe
tool down on its work contacting element to close
Combustion Chamber. Make sure cylinder head is
centered to the motor, and that the Cap Assembly
does not pinch exposed wires, Cap Screws must
be tightened securely.
Paso 14
Empuje con la mano la hoja del impulsador hacia
arribayhaciaabajoparadistribuirelacieteuniforme -
mente en toda la camisa.
Vuelva a armar la herramienta Paslode Cordless
siguiendo en el orden inverso, los pasos del 1 a 4
en las páginas 2 a 3.
Nota sobre el rearmado:
Antes de apretar los tornillos de cabeza, pre-
sione hacia abajo la boca de la herramienta sobre
el elemento de contacto de trabajo para cerrar la
cámara de combustión . Asegúrese de que la
junta tórica de la cabeza cilíndrica esté centrada
y colocada adecuadamente, y que el conjunto
de la tapa no pellizque los cables descubiertos,
los tornillos de cabeza deben estar fuertemente
apretados.

10
Combustion
Chamber
(Cámara de combus-
tíon)
Sleeve (Camisa)
Piston (Píston)
Motor Assembly
Conjunto del Motor
NOTE
After the tool is completely reassembled and all
screws are tightened, test the tool for proper
operation. Some smoke may be noticeable from
the exhaust ports on the first few cycles as excess
oil is burned off. Consult the operating manual for
instructions if the tool malfunctions.
NOTA
Después de que haya vuelto a armar completamente
la herramienta y de de que haya apretado todos los
tornillos, compruebe si la herramienta funciona cor-
rectamente. Es posible que vea salir algo de humo
de los puertos de escape durante los primeros ciclos,
mientras se quema el exceso de aceite. Revise el
Manual de Funcionamiento para consultar las intruc-
ciones de averías en la herramienta.
Tool
Cutaway
Illustration
CC
BB
AA
"Mid-Check" Area
(Area intermedia)
DANGER
Do not attempt to operate the tool unless the cap
assembly is securely attached to the housing.
Operating the Paslode Cordless tool with a loose
or missing cap assembly can result in the escape
of burning gases, tool damage, and injury to tool
user and property.
PELIGRO
No trate de usar la herramienta a menos que
el conjunto de la tapa esté sujeto firmemente al
bastidor. Si usa la herramienta Paslode Cordless
cuandoelconjuntodelatapaestásuelto,ocuando
no lo tenga instalado, los gases de combustión
pueden escapar, la herramienta se puede dañar,
puede cuasar daños a la propiedad y lesiones a
quien la use.

11
Themaintenanceintervalforcleaningthe Paslode
Cordless16GaugeStraightFinishNailer willvary
depending upon the number of nails driven per
week, and the operating conditions under which
the tool is used. When the Paslode Cordless 16
Gauge Finish Nailer is used in a dirty
environment or at high nailing rates for extended
periods, cleaning should be performed at shorter
intervals.
Paslode®hasdevelopedthischartasaguidelineto
assistyouinestablishingthepropercleaningsched-
ule for the type of use the tool is getting. If you find
thatthesuggested cleaning interval isallowing the
tooltobecomeexcessivelydirtybetweencleanings,
reducethe interval to thenext shorterfrequency. If
it is apparent that the Paslode Cordless tool is not
inneedofcleaningatthescheduledtime,increase
the interval to the next longer period.
If you have any questions regarding this chart or
any of the instructions in this cleaning procedure,
contact your Paslode distributor for assistance.
Muy sucias • •
Sucias • • •• • • •
Moderadas ◆ ◆ • • •• ••
Limpias ■ ■ ◆ ◆ ◆
CLEANING INTERVAL
2-3 Days
•Weekly
Straight
0 2M 4M 6M 8M 10M
Sujetadores instalados por semana
•• Every 2 Weeks
◆Monthly
■Every 2 Months
Very Dirty • •
Dirty • • •• • • •
Moderate ◆ ◆ • • •• ••
Clean ■ ■ ◆ ◆ ◆
0 2M 4M 6M 8M 10M
Fasteners Driven/Week
•• Cada 2 semanas
◆Mensualmente
■Cada 2 meses
arodavalcalraipmilarapotneiminetnamedolavretnilE
Paslode Cordless 16 Gauge Straight Finish Nailer
varia dependiendo del número de clavos instalados por
semanaydelas condiciones de operación en lasquese
uselaherramienta.SiusalaclavadoraPaslodeCordless
16 Gauge Straight Finish Nailer en un ambiente sucio
o durante largos períodos, debe limpiarla a intervalos
más cortos.
Paslode desarrolló esta tabla como una guía para ayu-
darlo a establecer el programa de limpieze apropiado
según el uso que le dé a la herramienta. Si se da cuenta
de que el intervalo de limpieza sugerido permite que la
herramienta se ensucie demasiado entre las limpiezas
programadas,reduzcaelintervaloalafrecuenciamenor
sugerida. Si es aparente que la clavadora no necesita
limpiezaenelmomentosugerido,aumentelosintervalos
al siguiente período.
Si tiene alguna pregunta con respecto a esta tabla o
a cualquier instrucción en este procedimiento de limp-
ieza, póngase en contacto con su representante de
Paslode.
INTERVALOS DE LIMPIEZA
2-3 Dias
•Cada Semana

An Illinois Tool Works Company
155 Harlem Avenue
Glenview, IL 60025
www.paslode.com
Printed in U.S.A.
916009-2
11/15
Paslode Cordless 16 ga.Straight Finish Nailer Cleaning Procedure
For Technical support call 1-800-222-6990.
©2015, Illinois Tool Works Inc.
P
Para la fábrica de repuesto y recambio Paslode directos
SERVICIO Volver a:
www.paslode.com/partsandservice.html
For factory direct Paslode replacement parts and
service go to:
www.paslode.com/partsandservice.html
Para ayuda tecnica en español llame 1-800-334-4811.
