PeakTech 3725 User manual

Bedienungsanleitung/
Operation manual
Multifunktionstester/
Multi Function Tester
PeakTech
®
3725

1. Sicherheitshinweise
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG (Nieder-
spannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie IV 600V;
Verschmutzungsgrad 2.
CAT I: Signalebene, Telekommunikation, elektronische
Geräte mit geringen transienten Überspannungen
CAT II: Für Hausgeräte, Netzsteckdosen, portable
Instrumente etc.
CAT III: Versorgung durch ein unterirdisches Kabel;
Festinstallierte Schalter, Sicherungsautomaten,
Steckdosen oder Schütze
CAT IV: Geräte und Einrichtungen, welche z.B. über
Freileitungen versorgt werden und damit einer
stärkeren Blitzbeeinflussung ausgesetzt sind.
Hierunter fallen z.B. Hauptschalter am Stromeingang,
Überspannungsableiter, Stromverbrauchszähler und
Rundsteuerempfänger
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend
aufgeführte Sicherheitshinweise zum Betrieb des Gerätes
unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
-1-

* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Keine Flüssigkeiten auf dem Gerät abstellen
(Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht in der Nähe starker magnetischer Felder
(Motoren, Transformatoren usw.) betreiben
* maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder
Zerstörung des Gerätes)
* Die angegebenen maximalen Eingangsspannungen dürfen
nicht überschritten werden. Falls nicht zweifelsfrei
ausgeschlossen werden kann, dass diese Spannungsspitzen
durch den Einfluss von transienten Störungen oder aus
anderen Gründen überschritten werden muss die
Messspannung entsprechend (10:1) vorgedämpft werden.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion
Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Keine Spannungsquellen über die mA, A- und COM-Eingänge
anlegen. Bei Nichtbeachtung droht Verletzungsgefahr
und/oder die Gefahr der Beschädigung des Multimeters.
* Der 10 A-Bereich ist durch eine Sicherung abgesichert.
Strommessungen nur an Geräten mit entsprechender
Absicherung durch Sicherungsautomaten oder Sicherungen
10 A oder 2000 V A vornehmen.
* Bei der Widerstandsmessungen keine Spannungen anlegen!
* Keine Strommessungen im Spannungsbereich (V/)
vornehmen.
-2-

* Gerät, Prüfleitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Bei unbekannten Messgrößen vor der Messung auf den
höchsten Messbereich umschalten.
* Gerät keinen extremen Temperaturen, direkter Sonnen-
einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim
Transport von kalten in warme Räume und umgekehrt)
* Überschreiten Sie bei keiner Messung den eingestellten
Messbereich. Sie vermeiden so Beschädigungen des
Gerätes.
* Drehen Sie während einer Strom –oder Spannungsmessung
niemals am Messbereichswahlschalter, da hierdurch das
Gerät beschädigt wird.
* Messungen von Spannungen über 35V DC oder 25V AC nur
in Übereinstimmung mit den relevanten
Sicherheitsbestimmungen vornehmen. Bei höheren
Spannungen können besonders gefährliche Stromschläge
auftreten.
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“
aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batteriefach.
-3-

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen
geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeits-fläche legen, um Beschädigung der Bedienelemente
zu vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
Reinigung des Gerätes:
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur
handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit
in das Innere des Gerätes gelangt. Dies könnte zu einem
Kurzschluss und zur Zerstörung des Gerätes führen.
-4-

1.1. Elektrische Symbole
AC (Wechselstrom)
DC (Gleichstrom)
AC oder DC
Masse
doppelt Isoliert
Batteriezustandsanzeige
Summer
Diode
Sicherung
Warnung!
Entsprechende Abschnitte in der Bedienungsanleitung
beachten.
-5-

1.2. Maximal zulässige Eingangswerte
Messfunktion
Eingangsbuchsen
max. zulässige Ein-
gangsspannung bzw. -
strom
V DC
V//Hz + COM
600 V DC/ACeff
V AC
600 V DC/ACeff

500 V DC/ACeff
mA DC/AC
mA + COM
0,5 A/600 V
10 A DC/AC
10 A + COM
10 A/600 V
V//Hz/ + COM
600 V DC/ACeff
TTL Logik
Frequenz
Temperatur
Kapazität
Induktivität
2. Allgemeines
Der Multifunktionstester ist universell einsetzbar, handlich mit
robustem Gehäuse und ideal für den “Service-Alltag” von
Technikern. Es liefert unter normalen Bedingungen exakte
Messergebnisse über einen Zeitraum von vielen Jahren.
Folgende Eigenschaften erleichtern die Arbeit mit diesem Gerät:
* Messwert-Haltefunktion PEAK HOLD zum Einfrieren des
maximalen Messwertes in der Anzeige, um diesen später
unter günstigeren Bedingungen ablesen zu können.
* Automatische Polaritätsumschaltung
-6-

* Überlast- und Überspannungsschutz
* Hintergrundbeleuchtung
*Batteriezustandsanzeige leuchtet im Anzeigefeld bei
unzureichender Batteriespannung
* Summer ertönt bei Durchgangsprüfungen und Bereichswahl
* Abschaltautomatik
2.1. Technische Daten
Anzeige 3 ½-stellige; 53 x 62 mm LCD-
Anzeige mit automatischer
Polaritätsumschaltung, max.
Anzeige: 1999
Überbereichsanzeige OL
Messfolge 2,5 x pro Sekunde
Abschaltautomatik nach 15 Minuten
Betriebstemperaturbereich 5° C...+40° C < 80 % RH
(41°F…+104°F)
Lagertemperaturbereich -10° C...+50° C < 80 % RH
(14°F…+122°F)
Temperaturbereich für
Genauigkeit +18° C... 28°C < 80% RH
Batteriezustandanzeige Batteriesymbol
Spannungsversorgung 9 V-Batterie (NEDA 1604 oder
gleichwertige Batterie)
Abmessungen (BxHxT): 90 x 195 x 40 mm
Gewicht: 600 g
-7-

mitgel. Zubehör: Prüfleitungen, Test-Clips, Tem-
peratur- und hFE-Adapter,
Temperaturfühler, Batterie und
Bedienungsanleitung
3. Messfunktionen und -bereiche
3.1. Gleichspannungsmessungen
Bereich
Auflösung
Genauigkeit
200 mV
100 µV
± 0,5% v.M. + 1 St.
2 V
1 mV
20 V
10 mV
200 V
100 mV
1000 V
1 V
± 0,8% v.M. + 2 St.
Eingangswiderstand: 10 M
Überlastschutz: 600 V DC/ACeff in allen anderen Bereichen
3.2. Wechselspannungsmessungen
Bereich
Auflösung
Genauigkeit
200 mV
100 µV
± 1,2% v.M. + 3 St.
2 V
1 mV
± 0,8% v.M. + 3 St.
20 V
10 mV
200 V
100 mV
750 V
1 V
± 1,2% v.M. + 3 St.
Eingangswiderstand: 10 M
Überlastschutz: 600 V DC/ACeff in allen anderen Bereichen
Frequenzbereich: 40 ... 400 Hz
-8-

3.3. Gleichstrommessungen
Bereich
Auflösung
Genauigkeit
20 µA
0,01 µA
0,8% v.M. + 1 St.
2 mA
1 µA
200 mA
100 µA
1,5% v.M. + 1 St.
10 A
10 mA
2,0% v.M. + 5 St.
Überlastschutz:
0,5 A / 600 V Sicherung im mA-Eingang
10 A / 600 V Sicherung im 10 A-Eingang (Schmelzsicherung)
10 A für max. 10 Sek.
3.4. Wechselstrommessungen
Bereich
Auflösung
Genauigkeit
20 µA
0,01 µA
± 1,0% v.M. + 3 St.
2 mA
1 µA
200 mA
100 µA
± 1,8% v.M. + 3 St.
10 A
10 mA
± 3,0% v.M. + 7 St.
Überlastschutz:
0,5 A / 600 V Sicherung im mA-Eingang
10 A / 600 V Sicherung im 10 A-Eingang (Schmelzsicherung)
10 A für max. 10 Sek.
Frequenzbereich: 40 ... 400 Hz
3.5. Widerstandsmessungen
Bereich
Auflösung
Genauigkeit
200 
0,1 
± 0,8% v.M. + 3 St.
2 k
1 
± 0,8% v.M. + 1 St.
20 k
10 
200 k
100 
2 M
1 k
20 M
10 k
± 1,0% v.M. + 5 St.
2000 M
1 M
± (5,0% v.M. –10)
+ 10 St.)
Überlastschutz: 500 V DC/ACeff
-9-

3.6. Frequenzmessungen
Bereich
Auflösung
Genauigkeit
2 kHz –10 MHz
1 Hz (min)
± 0,1% v.M. + 3 St.
Empfindlichkeit: < 0,8 Veff
Überlastschutz: 600 V DC oder ACeff
3.7. Kapazitätsmessungen
Bereich
Auflösung
Genauigkeit
20 nF
10 pF
2,5% v.M. + 5 St.
200 nF
0,1 nF
2 µF
1 nF
100 µF
100 nF
± 5,0% v.M. + 4 St.
Überlastschutz:600 V DC/ACeff
Testfrequenz: 1 kHz max.
3.8. Induktivitätsmessungen
Bereich
Auflösung
Genauigkeit
2 mH
1 µH
2,0% v.M. + 10 St.
20 mH
10 µH
200 mH
100 µH
20 H
10 mH
3,0% v.M. + 10 St.
Überlastschutz:600 V DC/ACeff
Testfrequenz: 500 Hz max.
3.9. TTL Logik-Test
Bereich
Genauigkeit
TTL Logik
Logik (high) > 2,0V
Logik (low) < 0,8V
Überlastschutz: 600V DC/ACeff
-10-

3.10. Temperaturmessung
Bereiche
Genauigkeit
-40°C...+1000°C
-40°C ... 0°C
+/- 3,0% v.M. + 4 dgt
0°C ... + 400°C
+/- 1,0% v.M. + 3 dgt
400°C ... 1000°C
+/- 2,0% v.M. + 10 dgt
-40°F...+1832°F
-40°F ... + 32°F
+/- 3,0% v.M. + 4 dgt
32°F ... 752°F
+/- 1,0% v.M. + 4 dgt
752°F ... 1832°F
+/- 2,5% v.M.
Überlastschutz: 600V DC/ACeff
Sensor: Typ-K-Temperaturfühler
Der mitgelieferte Typ-K-Temperaturfühler (NiCRNi) ist geeignet
für Temperaturmessungen bis zu 230°C (446°F).
3.11. Dioden Testfunktion
Bereich
Auflösung
Test-
strom
Leerlauf-
spann.

1 mV
1,0 mA
2,8 V DC typisch
3.12. Durchgangsprüfung
Ein Summer ertönt bei weniger als 70 .
Teststrom: < 0,3 mA
Überlastschutz:600 V DC/ACeff
3.13. Transistortest (hFE)
Bereich
Anzeige
Prüfbedingungen
hFE NPN oder PNP
0 ~ 1000
Basis-Strom ca. 10 µA und
VCE: 3 V
-11-

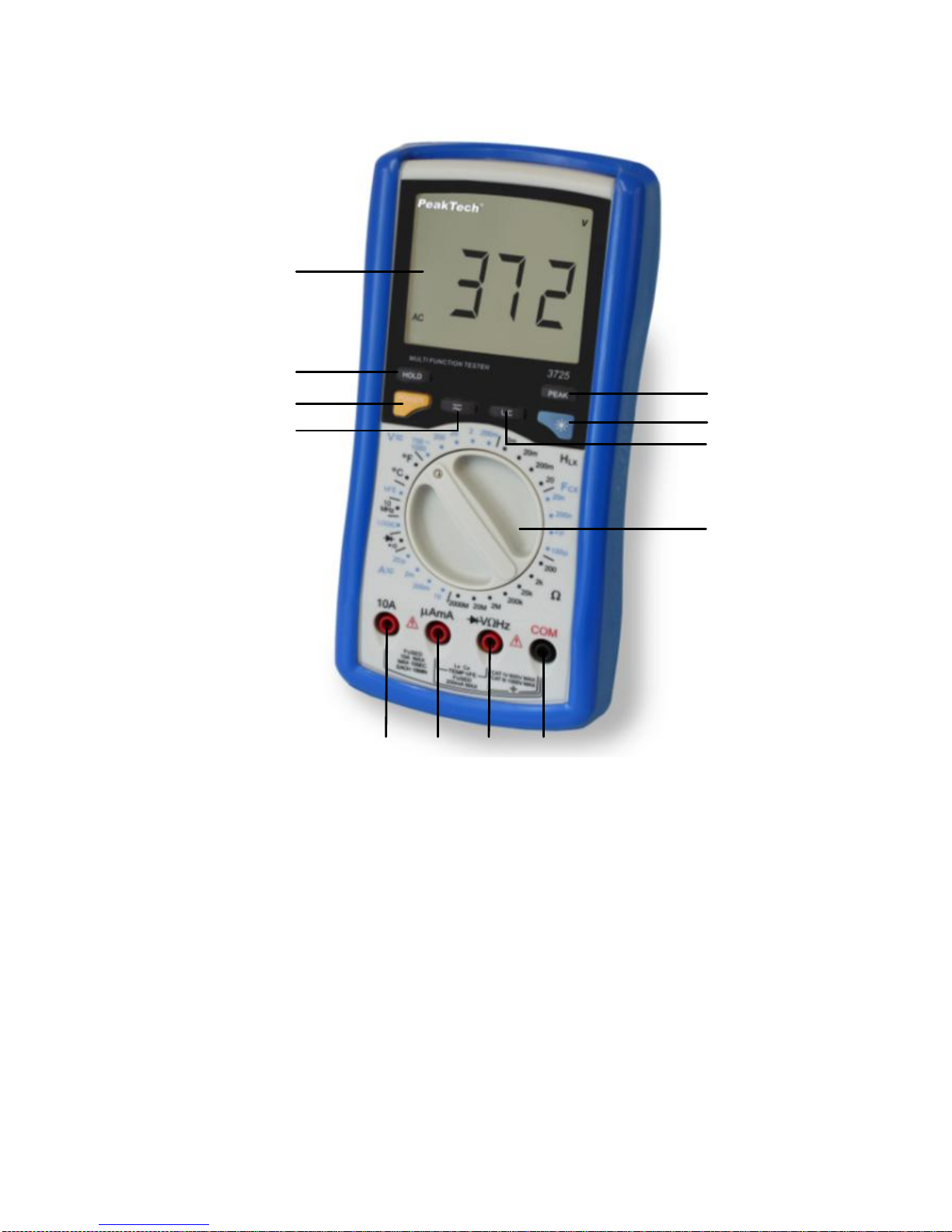

4. Bedienelemente und Anschlüsse am Gerät
1. 3 ½ stelliges LCD-Display mit Hintergrundbeleuchtung
2. Messwerthaltefunktions-Taste (Data-Hold)
3. Spitzenwerthaltefunktions-Taste (PEAK)
4. Ein/Aus-Taste
5. Umschalttaste DC-AC
6. LC: Ind/Cap-Aktivierungstaste
7. Hintergrundbeleuchtungstaste
8. Funktions-/Bereichswahlschalter
9. 10 A-Eingangsbuchse
10. mA-Eingangsbuchse
11. V//Hz-Eingangsbuchse
12. COM-Eingangsbuchse -12-
1.
3.
4.
5.
6.
7.
2.
8.
9.
10.
11.
12.

4.1. Beschreibung
1. LCD-Anzeige
Die LCD-Anzeige dient der digitalen Messwertanzeige mit
automatischer Polaritätswahl und Kommaplatzierung. Die
maximale Anzeige beträgt 1999. Bei Überschreitung der
max. Anzeigekapazität von 1999 erscheint in der
Digitalanzeige das Überlaufsymbol: OL.
Funktions-Tasten
2. Messwerthaltefunktions-Taste (Data-Hold)
Zum Einfrieren des Messwertes in der Anzeige, um diesen
später unter günstigeren Bedingungen ablesen zu können
3. PK HOLD (Spitzenwerthaltefunktion)
Zum Einfrieren des maximalen Messwertes in der Anzeige,
um diesen später unter günstigeren Bedingungen ablesen
zu können
4. Ein/Aus-Taste
Zum Ein- und Ausschalten des Gerätes
5. Umschalttaste DC-AC
Die DC/AC-Umschalttaste wird für die Umschaltung
zwischen Gleich- und Wechselspannung bzw. Strom benutzt
6. LC-Taste
Um Messungen von Induktivitäten der Kapazitäten
durchzuführen LC-Taste drücken.
7. Hintergrundbeleuchtung
Die Hintergrundbeleuchtung dient zum besseren Ablesen
des Messwertes bei ungünstigen Lichtverhältnissen
8. Funktions-/Bereichswahlschalter
Zur Anwahl der gewünschten Messfunktion in die
entsprechende Stellung drehen
-13-

9. 10 A-Eingang
Zum Anschluss der roten Prüfleitung bei AC/DC-Strommes-
sungen bis max. 10 A (Funktions-/Bereichswahlschalter in
Stellung “10 A”)
10. V//Hz - Eingang
Zum Anschluss der roten Prüfleitung bei Spannungs-,
Widerstands-, Frequenzmessungen sowie für die
Messfunktionen Diodentest, Durchgangsprüfungen.
11. mA-Eingang
Zum Anschluss der roten Prüfleitung bei AC/DC-Strommes-
sungen im mA-Bereich bis max. 200 mA.
12. COM-Eingang
Zum Anschluss der schwarzen Prüfleitung.
5. Vorbereitung zur Inbetriebnahme
5.1. Anschluss der Prüfleitungen
Die dem Gerät beiliegenden Prüfleitungen sind für Messungen
bis maximal 1200 V geeignet.
Das Messen von hohen Spannungen sollte nur mit äußerster
Vorsicht und nur in Anwesenheit einer in Erster Hilfe
ausgebildeten Person stattfinden.
Achtung!
Obwohl die Prüfleitungen für Spannungen bis 1200 V geeignet
sind, beträgt die maximal zulässige Eingangsspannung des
Gerätes 600 V DC/AC und darf aus Sicherheitsgründen nicht
überschritten werden. Die maximal zulässige
Spannungsdifferenz zwischen dem COM-Eingang und Erde
beträgt 600 V DC/AC. Bei größeren Spannungsdifferenzen
besteht Verletzungsgefahr durch elektrischen Schlag und/oder
-14-

die Gefahr der Beschädigung des Messgerätes.
5.2. Universal-Aufstellbügel
Das Gerät ist zur Schrägstellung auf einem Arbeitstisch mit
einem Standbügel an der Rückseite versehen. Zum Schräg-
stellen, Standbügel am unteren Ende greifen und nach außen
ziehen.
6. Messbetrieb
6.1. Gleich- und Wechselspannungsmessungen
Phantomwerte
In niedrigen DC- und AC Spannungsbereichen und nicht
angeschlossenen und somit offenen Eingängen zeigt die LCD-
Anzeige sogenannte Phantomwerte, d. h. nicht “000” an. Dieses
ist normal und stellt keinen Defekt des Gerätes dar. Dieser
“wandernde” Effekt der Anzeige ist in der hohen Empfindlichkeit
des Gerätes begründet. Ein Kurzschließen der Messkabel/
Eingänge heben diesen Effekt auf und die Anzeige zeigt “000”
bzw. bei Anschluss der Messleitungen wird der richtige
Messwert angezeigt.
WARNUNG!
Maximal zulässige Eingangsspannung von 600 V DC/AC nicht
überschreiten. Bei Überschreitung besteht die Gefahr schwerer
Verletzungen durch Stromschlag und/oder die Gefahr der
Beschädigung des Gerätes.
1. Funktions-/Bereichswahlschalter in die für Gleich- oder
Wechselspannungsmessung erforderliche Stellung drehen.
Bei unbekannten Messwerten, mit dem höchsten
Messbereich beginnen und ggf. auf einen niedrigeren
Bereich herunter-schalten.
-15-

2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüf-leitung an den COM-Eingang anschließen.
3. Prüfleitungen über die zu messende Schaltung bzw. das zu
messende Bauteil anlegen.
Warnung!
Wenn die Prüfleitungen an eine Netzsteckdose angelegt
werden, auf keinen Fall den Funktions-/ Bereichswahlschalter
auf einen anderen Messbereich einstellen. Dies könnte zur
Zerstörung der internen Schaltung des Gerätes und schweren
Verletzungen führen.
6.2. Gleich- und Wechselstrommessungen
Warnung!
* Keine Spannung direkt über die Anschlüsse legen. Das
Gerät darf nur in Reihe mit der zu messenden Schaltung
angeschlossen sein.
* Der 10 A-Eingang ist mit einer entsprechenden Sicherung
abgesichert. Bei Anschluss einer Spannungsquelle an
diesen Eingang besteht Verletzungsgefahr und die Gefahr
der Zerstörung des Gerätes.
Zur Durchführung von Strommessungen, zu messende
Schaltung unterbrechen und Prüfleitungen an zwei
Anschlusspunkte anlegen. Niemals die Prüfleitungen parallel
über eine Spannungsquelle anlegen. Dies kann zu einem
Ansprechen der Sicherung und Zerstörung der zu prüfenden
Schaltung führen.
Hinweis:
Der maximale Eingangsstrom beträgt 200 mA und 10 A,
abhängig von der benutzen Eingangsbuchse. Bei Überschreiten
des maximal zulässigen Wertes, spricht die Sicherung an und
muss ausgewechselt werden.
-16-

1. Erforderlichen Messbereich mit dem Funktions-/
Bereichswahl-schalter wählen. Bei unbekanntem Messwert
aus Sicherheits-gründen Prüfleitungen an den 10 A-Eingang
anschließen und Funktions-/ Bereichswahlschalter in
Stellung 10 A drehen. Bei entsprechender Anzeige ggf. auf
einen niedrigeren Messbereich umschalten.
Rote Prüfleitung an mA- bzw. 10 A-Buchse und schwarze
Prüf-leitung an COM-Buchse anschließen.
2. Prüfleitungen in Reihe zur Messschaltung anschließen und
Messwert in der LCD-Anzeige ablesen.
Hinweis:
Bei Gleichstrommessungen zeigt das Symbol - vor dem
Messwert einen negativen Wert an.
6.3. Widerstandsmessungen
Warnung!
* Nach Umschaltung des Multimeters auf die Widerstands-
messfunktion, angeschlossene Prüfleitungen nicht über eine
Spannungsquelle anlegen.
* Widerstandsmessungen nur an spannungsfreien
Schaltungen bzw. Bauteilen vornehmen und alle
Kondensatoren entladen!
1. Mit dem Funktions-/Bereichswahlschalter entsprechenden
Widerstandsbereich wählen.
2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Prüfleitungen über die zu messende Schaltung bzw. das zu
messende Bauteil anlegen.
-17-

Hinweise:
* Bei Überschreitung des Messbereiches leuchtet in der
LCD-Anzeige das Überlaufsymbol OL auf.
* Der Eigenwiderstand der Prüfleitungen kann bei Messungen
von kleinen Widerständen (200 -Bereich) die Genauigkeit
der Messung negativ beeinträchtigen. Der Eigenwiderstand
üblicher Prüfleitungen liegt zwischen 0,2...1 . Zur genauen
Bestimmung des Eigenwiderstandes, Prüfleitungen an die
Eingangsbuchsen des Multimeters anschließen und
Messspitzen kurzschließen. Der angezeigte Messwert
entspricht spricht dem Eigenwiderstand der Prüfleitungen.
* Bei Widerstandsmessungen von 1 Mund höher benötigt
die Anzeige einige Sekunden zur Stabilisierung.
6.4. Frequenzmessungen
Warnung!
Keine Messungen an Schaltungen mit Spannungen über 500 V
AC durchführen. Bei Überschreitung dieses Spannungswertes
besteht die Gefahr schwerer Verletzungen durch Stromschlag
und/oder die Gefahr der Beschädigung des Gerätes.
1. Funktions-/Bereichswahlschalter in die 10 MHz-Stellung
drehen.
2. Rote Prüfleitung an den V//Hz-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
3. Prüfleitung über die zu messende Schaltung bzw. das zu
messende Bauteil anlegen und Frequenz in der LCD-An-
zeige ablesen. Für genaue Frequenzmessungen wird eine
Messleitung mit BNC-Anschlüssen empfohlen.
-18-

WARNUNG!
Bei Messungen an Netzsteckdosen, Stellung des Funktions-
wahlschalters nicht verändern. Es besteht sonst
Verletzungsgefahr und/oder die Gefahr der Beschädigung des
Gerätes.
6.5. Kapazitätsmessungen
Warnung !
Angeschlossene Prüfleitungen nicht über eine Spannungsquelle
anlegen. Kondensatoren vor der Messung immer entladen.
1. Funktions-/Bereichswahlschalter in den entsprechenden
Kapazitätsbereich stellen
2. Taste LC drücken
3. Rote Prüfleitung an den mA-Eingang und schwarze Prüfleitung
an den V//Hz-Eingang anschließen.
4. Prüfleitungen über den zu messenden Kondensator anlegen
und Messwert in der LCD-Anzeige ablesen.
6.6 Induktivitätsmessung
Warnung !
Angeschlossene Prüfleitungen nicht über eine Spannungsquelle
anlegen. Kondensatoren vor der Messung immer entladen.
1. Funktions-/Bereichswahlschalter in den entsprechenden
Induktivitätsbereich einstellen.
2. Taste LC drücken.
-19-
