PeakTech 2680 User manual

PeakTech
2680 / 2685
Bedienungsanleitung/
Operation Manual
Isolationstester/
Insulation Tester

1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen). Überspannungskategorie III;
Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungs-
überschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Maximal zulässige Eingangswerte unter keinen Umständen
überschreiten (schwere Verletzungsgefahr und/oder
Zerstörung des Gerätes)
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Diese Sicherheitsbestimmungen schützen jedoch nicht vor
unsachgemäßem Gebrauch des Gerätes und daraus
resultierenden Gefahren. Schon beim Messen von
Spannungen über 24V besteht Verletzungsgefahr durch
elektrischen Stromschlag. Messungen von hohen Spannungen
sollten daher mit äußerster Vorsicht und unter Beachtung der
gültigen Sicherheitsbestimmungen durchgeführt werden. Bei
Nichtbeachtung der Sicherheitsvorschriften besteht u.U.
erhebliche Verletzungsgefahr.
-1-

* Isolationsmesser niemals an unter Spannung stehende
Schaltungen oder Leitungen anschließen. Vor dem Anschluss
des Messgerätes Schaltungen und/oder Leitungen unbedingt
spannungslos schalten.
* Gerät, Prüfleitungen und sonstiges Zubehör vor
Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine
Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt).
* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“
aufleuchtet. Mangelnde Batterieleistung kann unpräzise
Messergebnisse hervorrufen. Stromschläge und körperliche
Schäden können die Folge sein.
* Sollten Sie das Gerät für einen längeren Zeitraum nicht
benutzen, entnehmen Sie die Batterie aus dem Batterie-Fach.
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie
-2-

keine ätzenden Scheuermittel.
* Vermeiden Sie jegliche Nähe zu explosiven und
entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten
dürfen nur von qualifizierten Service-Technikern durchgeführt
werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
* -Messgeräte gehören nicht in Kinderhände-
Bei Anschluss des Gerätes an eine unter Spannung stehende
Schaltung oder einen spannungsführenden Leiter ertönt ein
pulsierendes Alarmsignal. Bei Ertönen dieses Signals,
Isolationsmesser sofort von der Schaltung oder dem Leiter
abklemmen. Zusätzlich zum Alarmsignal erscheint in der LCD-
Anzeige eine Warnanzeige.
1.1. Bedeutung der aufgedruckten Symbole
Doppelt isoliert
Achtung! Hohe Spannung, Gefahr durch Stromschlag
Vorsicht! Vor Inbetriebnahme des Gerätes Bedienungs-
anleitung lesen
Gleichstrom
-3-

2. Ausstattungsmerkmale
(PeakTech®2680 u. 2685)
* Vier Messbereiche:
500 V, 1 kV, 2,5 kV, 5 kV (PeakTech®2680)
1 kV, 2,5 kV, 5 kV, 10 kV (PeakTech®2685)
* Automatische Bereichswahl und menügesteuerte Bedienung.
* Betriebstemperatur: 0-40°C, < 80%
* Balkengrafik zur Anzeige des Entladevorgangs der unter Test
stehenden Schaltung und der Spannungsbeanspruchung
zwischen Leiter und Isolation während der Messung.
* Timer Zeitanzeige zeigt nach Drücken der ON/Test- Taste
die Gesamtzeit seit Messbeginn.
* Alarmton und Warnanzeige bei vorhandener Wechsel- oder
Gleichspannung in der Messschaltung.
* Pulsierendes Alarmsignal bei Vorhandensein von hohen
Spannungen in der Messschaltung. Alarmsignal ertönt bis
zur vollständigen Entladung der Testschaltung.
* Die Geräte PeakTech®2680/2685 sind geeignet für
Isolationsprüfungen von Schalttafeln, Vakuum-Relais,
Isolation von Hochspannungs-Kontakten, Prüfung von
Isolatoren, Hochspannungs-Sicherungshaltern und
Isolationsprüfung von Chemie- und Farbmaterialien.
3. Technische Merkmale
* 2-zeilige LCD-Anzeige mit max. 16 Zeichen pro Zeile
* Betriebstemperatur: 0...40°C < 85% Luftfeuchtigkeit
* Vier unterschiedliche Spannungen zum Messen der Isolation:
-4-

PeakTech®2680:
30 000 M/500 V DC; 60 000 M/1000 V DC;
150 000 M/2500 V DC; 300 000 M/5000 V DC.
PeakTech®2685:
60 000 M/1000 V DC; 150 000 M/ 2500 V DC;
300 000 M/5000 V DC; 600 000 M/10000 V DC.
* Automatische Bereichswahl in allen Isolationsmessbereichen
* Alarmton und Warnanzeige bei Erkennung externer
Spannungen.
* Überlastschutz
* Batteriezustandsanzeige
* Isolier-Testzeitanzeige
* Geringer Stromverbrauch
* Mikro-Prozessorsteuerung
* 3 Jahre Garantiezeit
* Genauigkeit: 5 %
* Abschaltautomatik
* Kompakte Abmessungen, geringes Gewicht
-5-

4. Anschlüsse
Cable core (Earth) = Kabelkern (Erde)
0 V Guard (Insualtion) = 0 Volt Schutz (Isolierung)
Line (outer sheating) = Plusseite (äußere Ummantelung)
Covering = Schutzhülle
-6-

5. Technische Daten
Isolationsmessbereiche:
PeakTech®2680:
Test voltage 500 V DC (+/- 10%) 1 kV DC (+/-10%)
2,5 kV DC (+/- 5%) 5 kV DC (+/- 5%)
Measuring 30 G60 G150 G300 G
PeakTech®2685:
Test voltage 1 kV DC (+/-10%) 2,5 kV DC (+/- 5%)
5 kV DC (+/- 5%) 10 kV DC (+/-5%)
Measuring 60 G150 G300 G600 G
PeakTech®2680/2685
Bereichswahl automatisch
Genauigkeit 5% 2 Stellen
Spannungsversorgung 8 x 1,5 V (12 V) Alkali-Batterien
-7-

6. Bedienelemente und Anschlüsse
PeakTech®2680:
1. Ein-Taste/Test-Taste/ENERSAVE-Ein/Aus-Taste
2. Wahltaste 5000 V-Test
3. Wahltaste 2500 V-Test
4. Wahltaste 1000 V-Test
5. Wahltaste 500 V-Test
6. ENERSAVEintelligente LCD-Anzeige
-8-

Do not use on live system = nicht an
spannungsführende
Schaltungen anschließen

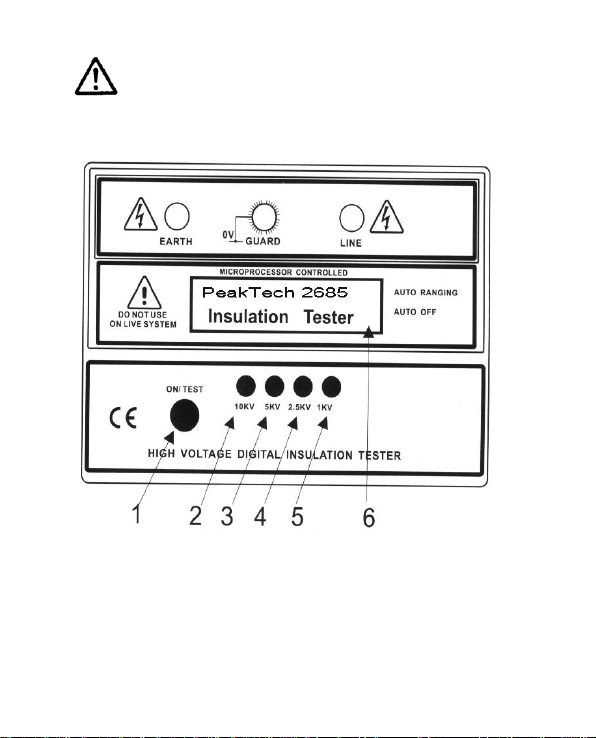

PeakTech®2685
1. Ein-Taste/Test-Taste/ENERSAVEEin/Aus-Taste
2. Wahltaste 10 000 V-Test
3. Wahltaste 5000 V-Test
4. Wahltaste 2500 V-Test
5. Wahltaste 1000 V-Test
6. ENERSAVEintelligente LCD-Anzeige
-9-

7. Funktionstasten, Anzeigen und Anschlüsse
7.1. Ein-Taste (ON)
Zum Einschalten des Gerätes ON-Taste drücken. In der LCD-
Anzeige erscheint der Gerätetyp. Danach Bildschirmanzeigen
befolgen (Menü).
7.2. 10 kV-Testtaste
Für 10 kV Isolationsmessungen. Zum Anlegen einer
Testspannung von 10 kV Taste kurz drücken (nur PeakTech®
2685).
7.3. 5 kV-Testtaste
Für 5 kV Isolationsmessungen. Zum Anlegen einer Testspan-
nung von 5 kV Taste (2) (PeakTech®2680) bzw. (3)
(PeakTech®2685) kurz drücken.
7.4. 2.5 kV-Testtaste
Für 2,5 kV Isolationsmessungen. Zum Anlegen einer
Testspannung von 2,5 kV Taste (3) (PeakTech®2680) bzw. (4)
(PeakTech®2685) kurz drücken.
7.5.1 kV-Testtaste
Für 1 kV Isolationsmessungen. Zum Anlegen einer Testspannung
von 1 kV Taste (4) (PeakTech®2680) bzw. (5)
(PeakTech®2685) kurz drücken.
7.6. 500 V-Testtaste
Für 500 V Isolationsmessungen. Zum Anlegen einer
Testspannung von 500 V Taste kurz drücken (nur
PeakTech®2680). -10-

7.7. ENER-SAVE-Funktion
* Verlängert die Batterielebensdauer durch automatische
Verringerung der Leistungsaufnahme (Verkürzung der Test-
Zeit).
* Default-Funktion (Rückstellung auf ursprüngliche Werte): Zur
Aktivierung der Funktion Test-Taste kurz (< 3 Sekunden)
drücken. Zur Deaktivierung Test-Taste länger als 3 Sekunden
gedrückt halten. Bei deaktivierter Funktion wird kontinuierlich
gemessen.
7.8. Balkengrafik
Die Balkengrafik zeigt die im Leiter anstehende Spannung. Sie
zeigt auch die Ladespannung eines unter Test stehenden Kabel-
oder Kapazitätssystems sowie den Spannungsabfall des
getesteten Systems während der automatischen Entladung.
7.9. Warnanzeige “LOW M“
Bei Aufleuchten der Warnanzeige „LOW M“ in der LCD-Anzeige
ist die Isolationsmessung sofort abzubrechen. Das Aufleuchten
der Anzeige könnte eine schadhafte oder defekte Isolierung
bedeuten, und die Test-Spannung würde in diesem Falle in eine
kurzgeschlossene Schaltung eingespeist werden.
7.10. Timer
Der Timer zeigt die Dauer des Tests in der LCD-Anzeige an.
Diese Anzeige ist hilfreich bei der Bestimmung der
Isolationsfestigkeit für einen bestimmten Zeitraum.
-11-

7.11. STOP-Test
Der Messvorgang kann sofort durch Drücken der Test-Taste 1)
abgebrochen werden. Beim Drücken der Taste schaltet das Gerät
automatisch auf die ENERSAVE-Funktion um.
7.12. Automatischer Teststopp
Bleibt bei abgeschalteter ENERSAVE- Funktion die Test-
Funktion versehentlich eingeschaltet, erfolgt nach Ablauf der
maximal möglichen Messzeit von 99, 9 Sekunden ein
automatischer Mess-Stop.
7.13. Spannungswarnung
Bei Anlegen der Prüfleitungen an eine spannungsführende
Schaltung vor Testbeginn, ertönt ein Alarmsignal und eine
Warnmeldung „Live Warning ... Circuit Live...“ erscheint in der
LCD-Anzeige. Isolationsmesser sofort von der Schaltung oder
dem Leiter abklemmen. Die zu prüfende Schaltung entladen (bei
kapazitiven Systemen) oder sicherstellen, dass die zu prüfende
Schaltung spannungsfrei ist.
7.14. Automatische Entladung
Bei Aktivierung der Abschaltautomatik und nach Abschluss der
Messung wird die Testschaltung automatisch durch den
Isolationsmesser entladen.
Der Entladevorgang wird in der LCD-Anzeige angezeigt.
Prüfleitungen erst nach erfolgter Entladung von der Testschaltung
abziehen. Für die Dauer des Entladevorgangs ertönt ein
Signalton. Nach erfolgter Entladung wird der Signalton
abgeschaltet.
-12-

Der Abschluss der Entladung wird durch einen Signalton von
1 Sekunde Dauer, sowie der Anzeige „HOLD“ in der LCD-
Anzeige angezeigt.
Prüfleitungen erst nach Erscheinen der „HOLD“-Anzeige von
der Testschaltung abziehen.
7.15. Batteriezustandsanzeige
Bei ungenügender Batteriespannung leuchtet in der LCD-Anzeige
die Anzeige „Replace Battery“. Gleichzeitig mit dem Aufleuchten
der Anzeige wird das Gerät automatisch abgeschaltet.
Verbrauchte Batterien nur durch Alkali-Batterien ersetzen.
7.16. Abschaltautomatik
Die Aktivierung der Abschaltautomatik wird durch einen Signalton
von 1 Sekunde Dauer angezeigt.
-13-
Spannungs-Alarmton / Anzeige „Achtung Spannung“:
Zur Abschaltung des Alarmtons der beim Anschluss der
Prüf-leitungen an spannungsführende Schaltungen ertönt,
bzw. zum Löschen der LCD-Anzeige „Achtung Spannung“,
Prüfleitungen von der Messschaltung abziehen und Test-
Taste gedrückt halten, bis die LCD-Anzeige gelöscht ist.

8. Vorbereitungen zur Messung
Vor der Messung stets folgende Prüfungen vornehmen:
* Nach dem Einschalten des Gerätes LCD-Anzeige überprüfen
(„Replace Battery“ Warnung darf nicht in der LCD-Anzeige
leuchten)
* Gerät und Prüfleitungen auf erkennbare Beschädigungen
überprüfen. Geknickte oder beschädigte Prüfleitungen nicht
am Gerät anschließen.
* Durchgängigkeit und Widerstand der Prüfleitungen mit einem
Ohmmeter überprüfen.
9. Isolationsmessungen mit dem Gerät
PeakTech®2680
Achtung!
Isolationsmessungen nur an spannungsfreien Schaltungen
vornehmen. Vor Anschluss der Prüfleitungen, stets
Spannungsfreiheit der Messschaltung überprüfen.
Gerät durch Drücken der ON Taste einschalten. Die LCD-
Anzeige zeigt daraufhin folgendes Fenster:
-14-
Select Test 5 kV
2,5 kV, 1 kV, 500 V

Gewünschte Testspannung, z. B. 500 V, durch Drücken der
entsprechenden Wahltaste wählen. Die Wahl wird im nun
erscheinenden LCD-Fenster bestätigt.
Bitte befolgen Sie nun die Anweisungen der in der LCD-Anzeige
erscheinenden Dialogfenster in der Reihenfolge ihres
Erscheinens:
(Connect leads = Prüfleitungen anschließen
Testing for live = Messschaltung wird auf Spannungsfreiheit
überprüft).
Ist die zu prüfende Schaltung nicht spannungsfrei, ertönt ein
Alarmton und das nachfolgend dargestellte Fenster erscheint.
Prüfleitungen dann sofort von der Messschaltung abziehen.
(Vorsicht, spannungsführende Schaltung)
Bei spannungsfreier Messschaltung wird die Messung gestartet,
und in der LCD-Anzeige erscheint das gezeigte Dialogfenster mit
den Messkriterien (Isolationswiderstand, Messdauer etc.)
-15-
500 V 30 G
Selected
Connect leads, ...... Testing for Live
LIVE WARNING ... Circuit Live!
R = 1253,0 M85,2s
0 IIIIIIII 500 V

Bei Abbruch der Messung zeigt die LCD-Anzeige weiterhin die
zuletzt gemessenen Daten bis zur automatischen Abschaltung
des Messvorgangs (nach ca. 45...60 Sek.) an.
10. Isolationsmessungen mit dem Gerät
PeakTech®2685
Achtung!
Isolationsmessungen nur an spannungsfreien Schaltungen
vornehmen. Vor Anschluss der Prüfleitungen, stets
Spannungsfreiheit der Messschaltung überprüfen.
Gerät durch Drücken der ON Taste einschalten. Die LCD-
Anzeige zeigt daraufhin folgendes Fenster:
Gewünschte Testspannung, z.B. 10 000 V, durch Drücken der
entsprechenden Wahltaste wählen. Die Wahl wird im nun
erscheinenden LCD-Fenster bestätigt.
-16-
R = 1253,0 M85,2s
0 HOLD 500 V
Select Test 10 kV
5 kV, 2,5 kV, 1 kV
10 kV 600 G
Selected

Bitte befolgen Sie nun die Anweisungen der in der LCD-Anzeige
erscheinenden Dialogfenster in der Reihenfolge ihres
Erscheinens:
(Connect leads = Prüfleitungen anschließen
Testing for live = Messschaltung wird auf Spannungsfreiheit
überprüft)
Ist die zu prüfende Schaltung nicht spannungsfrei, ertönt ein
Alarmton, und das nachfolgend dargestellte Fenster erscheint.
Prüfleitungen dann sofort von der Messschaltung abziehen.
(Vorsicht, spannungsführende Schaltung)
Bei spannungsfreier Messschaltung wird die Messung gestartet,
und in der LCD-Anzeige erscheint das gezeigte Dialogfenster mit
den Messkriterien (Isolationswiderstand, Messdauer etc.)
Bei Abbruch der Messung zeigt die LCD-Anzeige weiterhin die
zuletzt gemessenen Daten bis zur automatischen Abschaltung
des Messvorgangs (nach ca. 45...60 Sek.) an.
-17-
Connect leads, ...... Testing for Live
LIVE WARNING ... Circuit Live!
R = 125340 M85,2s
0 IIIIIIIIII 10.000

11. Auswechseln der Batterien
Das Batteriefach befindet sich an der Unterseite des Gerätes. Bei
Aufleuchten der Anzeige „Replace Battery“ in der ENERSAVE-
Anzeige, sind die Batterien auszuwechseln. Dazu wie
beschrieben vorgehen.
* Prüfleitungen vom Gerät abziehen
* Batteriefachdeckel abnehmen und verbrauchte Batterien aus
dem Batteriefach entfernen.
* 8 neue 1,5 V Alkali-Batterien (AA) in das Batteriefach
entsprechend den darin befindlichen Polaritätssymbolen
einsetzen und Batteriefachdeckel wieder auf das Batteriefach
aufsetzen.
Gesetzlich vorgeschriebene Hinweise zur Batterie-
verordnung
Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B.
zum Betrieb von Fernbedienungen dienen. Auch in den Geräten
selbst können Batterien oder Akkus fest eingebaut sein. Im
Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus
sind wir als Importeur gemäß Batterieverordnung verpflichtet,
unsere Kunden auf folgendes hinzuweisen:
-18-
R = 125340 M85,2s
0 HOLD 10.000

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber
vorgeschrieben- die Entsorgung im Hausmüll ist laut
Batterieverordnung ausdrücklich verboten-, an einer
kommunalen Sammelstelle oder geben Sie sie im Handel vor
Ort kostenlos ab. Von uns erhaltene Batterien können Sie nach
Gebrauch bei uns unter der auf der letzten Seite angegeben
Adresse unentgeltlich zurückgeben oder ausreichend frankiert
per Post an uns zurücksenden.
Batterien, die Schadstoffe enthalten, sind mit dem
Symbol einer durchgekreuzten Mülltonne
gekennzeichnet, ähnlich dem Symbol in der
Abbildung links. Unter dem Mülltonnensymbol
befindet sich die chemische Bezeichnung des
Schadstoffes z. B. „CD“ für Cadmium, „Pb“ steht
für Blei und „Hg“ für Quecksilber.
Weitere Hinweise zur Batterieverordnung finden Sie beim
Bundesministerium für Umwelt, Naturschutz und
Reaktorsicherheit.
Achtung! Verbrauchte Batterien ordnungsgemäß entsorgen.
Verbrauchte Batterien sind Sondermüll und müssen in die dafür
vorgesehenen Sammelbehälter gegeben werden.
12. Kalibrierung und Wartung des Gerätes
Kalibrierung und Wartungsarbeiten am Gerät dürfen nur vom
Hersteller bzw. dessen autorisierten Fachhändlern durchgeführt
werden.
-19-
