pela tools FM300 User manual

Dust Collector FM300
Spånsug FM300
Item No:
64743

Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: [phone]
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackningar
skall sorteras och lämnas till en
återvinningscentral och där kasseras på ett
miljövänligt sätt.
Motor 1500 W
Insugsdiameter 1-125/2-100mm
Fläktdiameter 300mm
Påskapacitet 0,15 m3
Uppsamlings-
kapacitet 2529 m3/h
Storlek L:850/B:560/H180 mm
Vikt 47 Kg
Specifikation

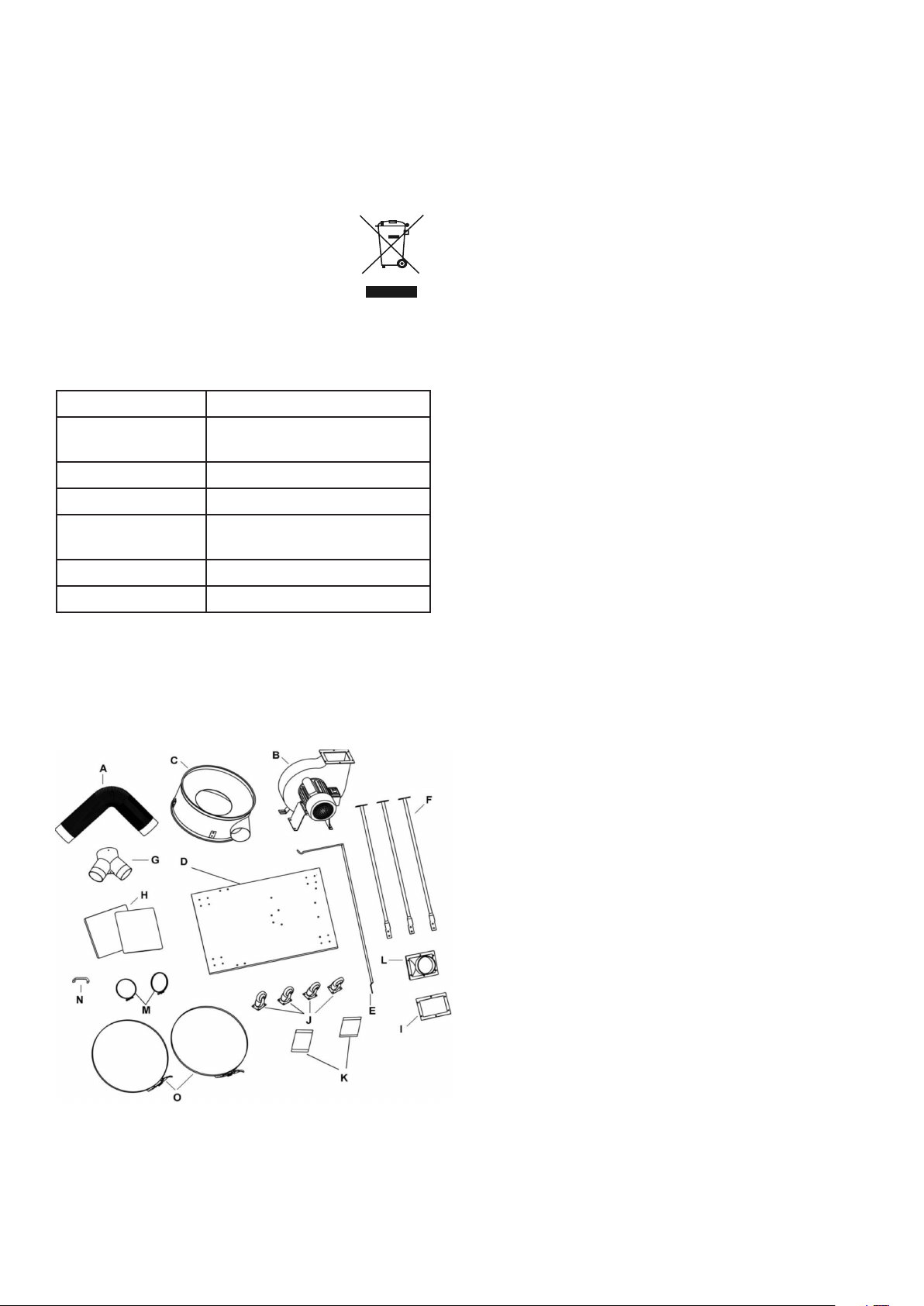

Uppackning och kontroll av innehåll
Lyft ur maskinen ur kartongen, kontrollera
maskinen för att se om delar som anges
nedan nns:
• A: Slang
• B: Uppsamlar-
stomme och äkt/
motoraggregat
• C: Uppsamlare
• D: Basplatta
• E: Övre påsstöd
• F: Stöd
• G: Insug
• H: Två påsar
• I: Packning
• J: Fyra hjul
• K: Muttrar,
skruvar, brickor,
fjäderbrickor och
nyckel.
• L: Utsug
• M: Två
slangklämmor
• N: Handtag
(tillbehör)
• O: Påsklämma.
Säkerhetsföreskrifter
• Läs och bli bekant med hela
användarhandboken.
• Håll skydd på plats och i fungerande
ordning.
• Se till att strömbrytaren är i läge "OFF"
innan du ansluter ström till maskinen.
• Använd alltid ögonskydd. Använd
skyddsglasögon med sidoskydd eller
skyddsglasögon som uppfyller de
nationella säkerhetsnormerna när du
använder denna maskin.
• Håll arbetsområdet rent och väl upplyst.
Skräp och otillräcklig belysning inbjuder
till potentiella faror.
• Jorda alla verktyg. Om en maskin är
utrustad med en trippelplugg, måste den
anslutas till ett trefasuttag eller jordad
förlängningssladd. Om du använder en
adapter för att kunna använda ett
tvåhålsuttag, jorda med en skruv till en
känd jord.
• Undvik farliga miljöer. Använd inte
maskinen i våta eller lättantändliga
miljöer. Luftburna dammpartiklar kan
orsaka explosion och allvarlig brandfara.
• Håll barn och besökare borta. Alla
besökare ska hållas på ett säkert avstånd
under driften.
• Barnsäkra verkstaden med hänglås,
huvudbrytare eller genom att ta bort
startknappar.
• Koppla ur maskinen vid rengöring,
justering eller service.
• Tvinga inte verktyget. Maskinen kommer
att göra ett säkrare och bättre jobb med
den hastighet för vilken den
konstruerades.
• Använd rätt verktyg. Tvinga inte maskinen
eller tillbehöret att göra ett jobb för vilket
det inte var konstruerat

• Använd lämpliga kläder. Använd inte lösa
kläder, halsband, handskar, smycken etc.
• Ta bort justeringsknappar och nycklar.
Innan du slår på maskinen, gör det till
vana att kontrollera att alla
inställningsnycklar och nycklar har tagits
bort.
• Lämna inte maskinen obevakad. Vänta
tills den har stannat helt innan du lämnar
området.
• Använd inte dammsamlare för annat än
träspån. Material som vätskor, metallspån,
metall damm, skruv, glas, plast eller sten
kan orsaka gnistor när de kommer i
kontakt med någon del av
uppsamlingssystemet.
• Placera inte händer, timmer eller verktyg
nära inloppsöppningen när maskinen är
igång eller ansluten till strömmen.
• Använd alltid andningsskydd och
skyddsglasögon vid avlägsnande, tömning
eller byte av uppsamlingspåse. Säkra
påsarna ordentligt mot dammsamlaren
för att undvika att påsar ”blåser av”.

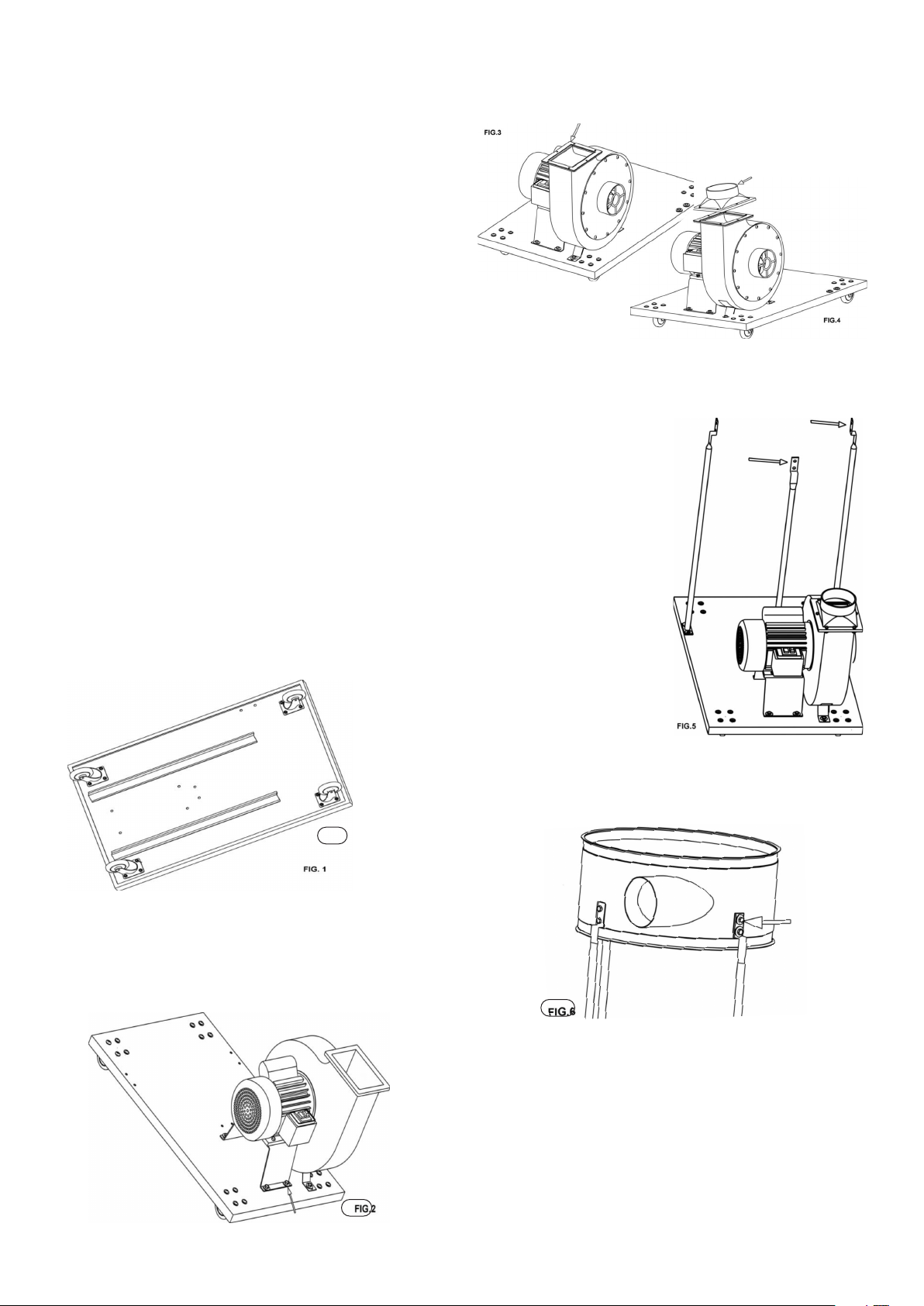

Montering
Vid montering, placera basplattan upp och
ner och fäst de fyra hjulen i de bentliga hålen
och dra åt med nyckeln. Se g. 1.
Med uppsamlarstommen och
motoraggregatet på plats, sätt fast det i
basplattan med de medföljande skruvarna
och brickorna. Se g 2.
Montera utsuget och packningen (I) till
uppsamlarstommen, som visas i g 3 och
g 4.
Packning, I
Uppsamlarstöden kan monteras på
basplattan som visas i g 5.
Montera nu uppsamlaren till stöden via hålen
i sidan. Se g 6.

Installera nu det övre påsstödet på
uppsamlarstödet enligt g 7.
Fäst ena änden på slangen till
uppsamlarstommen och den andra änden till
hålet i sidan på uppsamlaren och fäst med de
två slangklämmorna enligt g 8.
Placera uppsamlar- och lterpåsarna på
uppsamlaren och fäst med banden som visas
i g 9.
Efter att påsarna satts fast, häng den övre
påsen i det övre påsstödet enligt g 9.
Insuget kan nu placeras i insugshålet i
äkt/motoraggregatet enligt g 10.
Spånsugen är nu klar att placeras i drift.
Innan du ansluter till nätet ska du vara
säker på att kraftkällan är ordentligt jordad
och har rätt spänning och ampere.

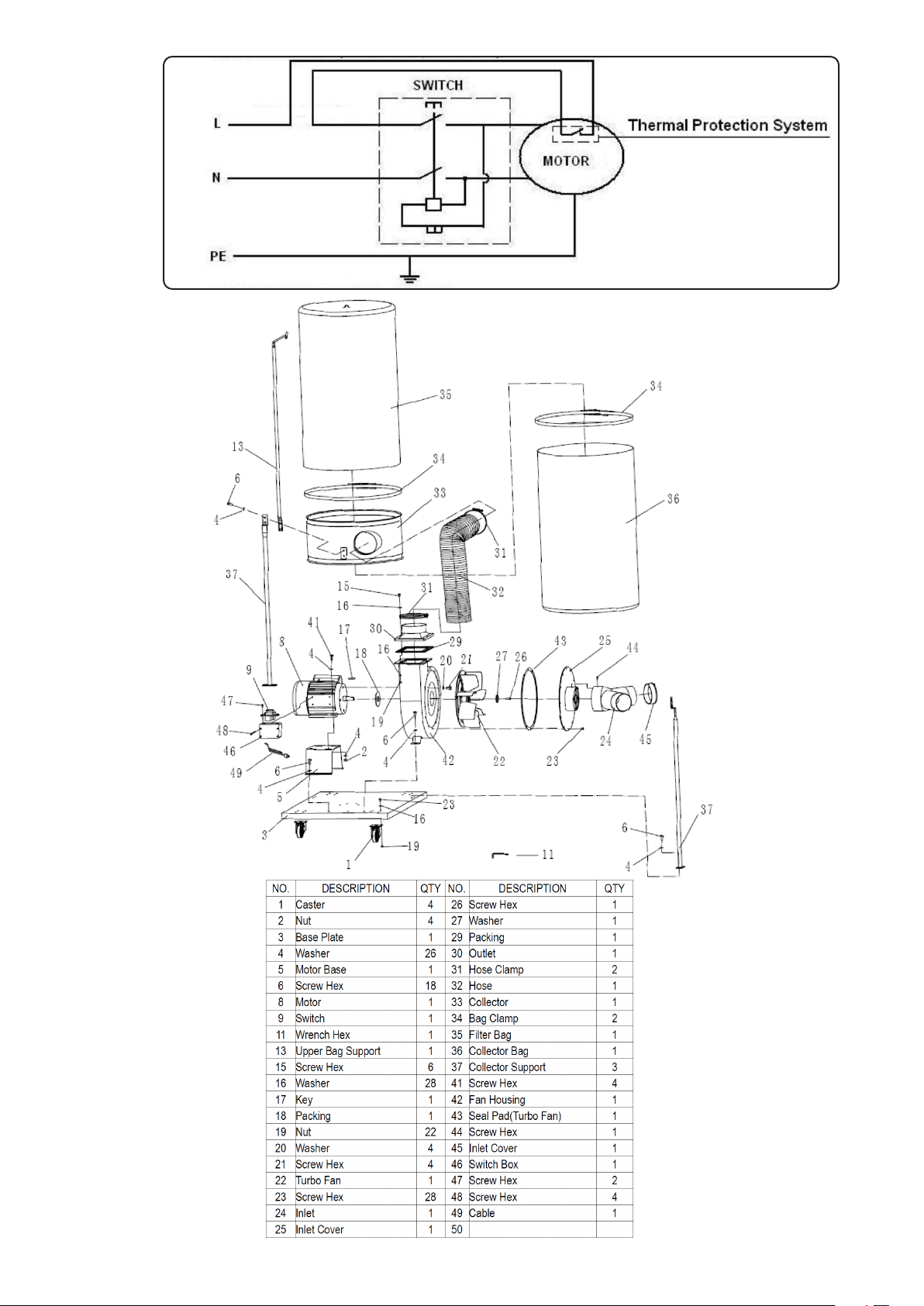

El-schema
Sprängskiss
Komponentlista

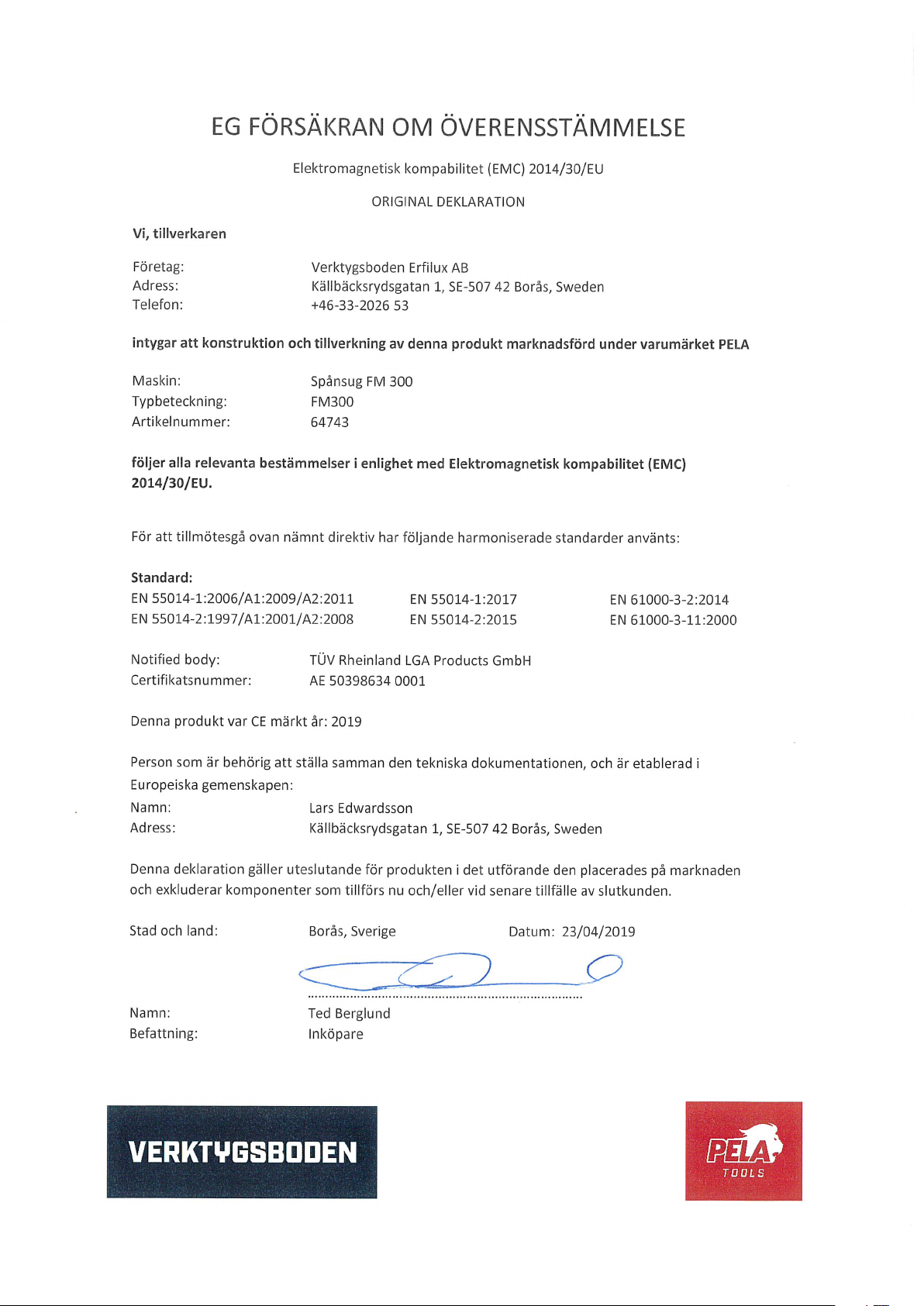

Contact
PELA Tools
Solängsvägen 13
SE-513 70 Borås
Telefon: [phone]
E-mail: [email protected]
Environmental protection/
Scrapping
Recycle any unwanted material, do not
throw it in the household rubbish. All
machines, accessories and packaging
must be sorted and left at a recycling center and
disposed of in an environmentally friendly
manner.
Motor 1500 W
Suction intake
diameter 1-125/2-100mm
Fan diameter 300mm
Bag capacity 0,15 m3
Collection
capacity 2529 m3/h
Size L:850/B:560/H180 mm
Weight 47 Kg
Unpacking and checking content
Lift the machine out of the box, check the
machine to see if there are any parts listed
below:
Safety instructions
• Read and become familiar with the entire
user manual.
• Keep protection in place and in working
order.
• Make sure the switch is in the ”OFF”
position before connecting power to the
machine.
• Always wear eye protection. Wear
safety goggles or safety goggles that
meet national safety standards when
using this machine.
• Keep the work area clean and well lit.
Debris and inadequate lighting invite
potential dangers.
• Ground all tools. If a machine is equipped
with a triple plug, it must be connected to
a three-phase socket or grounded
extension cord. If you are using an
adapter to use a two-hole socket, ground
with a screw to a known ground.
• Avoid dangerous environments. Do not
use the machine in wet or ammable
environments. Airborne dust particles can
cause an explosion and serious re
hazards.
• Keep children and visitors away. All
visitors must be kept at a safe distance
during operation.
• Childproof the workshop with a padlock,
main switch or by removing start buttons.
• Disconnect the machine for cleaning,
adjustment or service.
• Do not force the tool. The machine will
do a safer and better job at the speed at
which it was designed.
• Use the right tools. Do not force the
machine or accessory to do a job for
which it was not intended.
• A: Hose
• B: Collector body
and fan / motor
unit
• C: Collector
• D: Base plate
• E: Upper bag
support
• F: Support
• G: Suction intake
• H: Two bags
• I: Gasket
• J: Four wheels
• K: Nuts, screws,
washers, spring
washers and
wrench.
• L: Exhaust
• M: Two hose
clamps
• N: Handle
(accessories)
• O: Bag clamp.

• Wear suitable clothing. Do not wear loose
clothing, necklaces, gloves, jewellery, etc.
• Remove adjustment buttons and keys.
Before turning on the machine, make it
a habit to check that all the setting keys
have been removed.
• Do not leave the machine unattended.
Wait until it has completely stopped
before leaving the area.
• Do not use dust collectors for anything
other than wood shavings. Materials such
as liquids, metal shavings, metal dust,
screws, glass, plastic or stone can cause
sparks when they come in contact with
any part of the collection system.
• Do not place hands, timber or tools near
the inlet opening when the machine is
running or connected to power.
• Always wear respiratory protection and
goggles when removing, emptying or
changing the collection bag. Secure the
bags securely against the dust collector to
prevent the bags from ”blowing off”.
Mounting
When mounting, place the base plate upside
down and attach the four wheels to the
existing holes and tighten with the wrench.
See Fig. 1
With the collector body and motor unit in
place, secure it to the base plate with the
supplied screws and washers. See Fig. 2.
Fit the extractor and the gasket (I) to the
collector body, as shown in Fig. 3 and Fig. 4.
Packning, I
The collector supports can be mounted on
the base plate shown in Fig. 5.
Now mount the collector to the supports via
the holes in the side. See Fig. 6.

Now install the upper bag support on the
collector support according to g. 7.
Now attach one end of the hose to the
collector body and the other end to the hole
in the side of the collector and fasten with the
two hose clamps according to Fig. 8.
Now place the collector and lter bags on
the collector and fasten them with the straps
shown in Fig. 9.
After attaching the bags, hang the upper bag
in the upper bag support according to Fig. 9.
The intake can now be placed in the
intake hole in the fan/motor unit
according to g. 10.
The chip extractor is now ready to be put into
operation. Before connecting to the mains,
make sure that the power source is properly
grounded and has the correct voltage and
amperage.

Wiring
diagram
Exploded view
Component list
