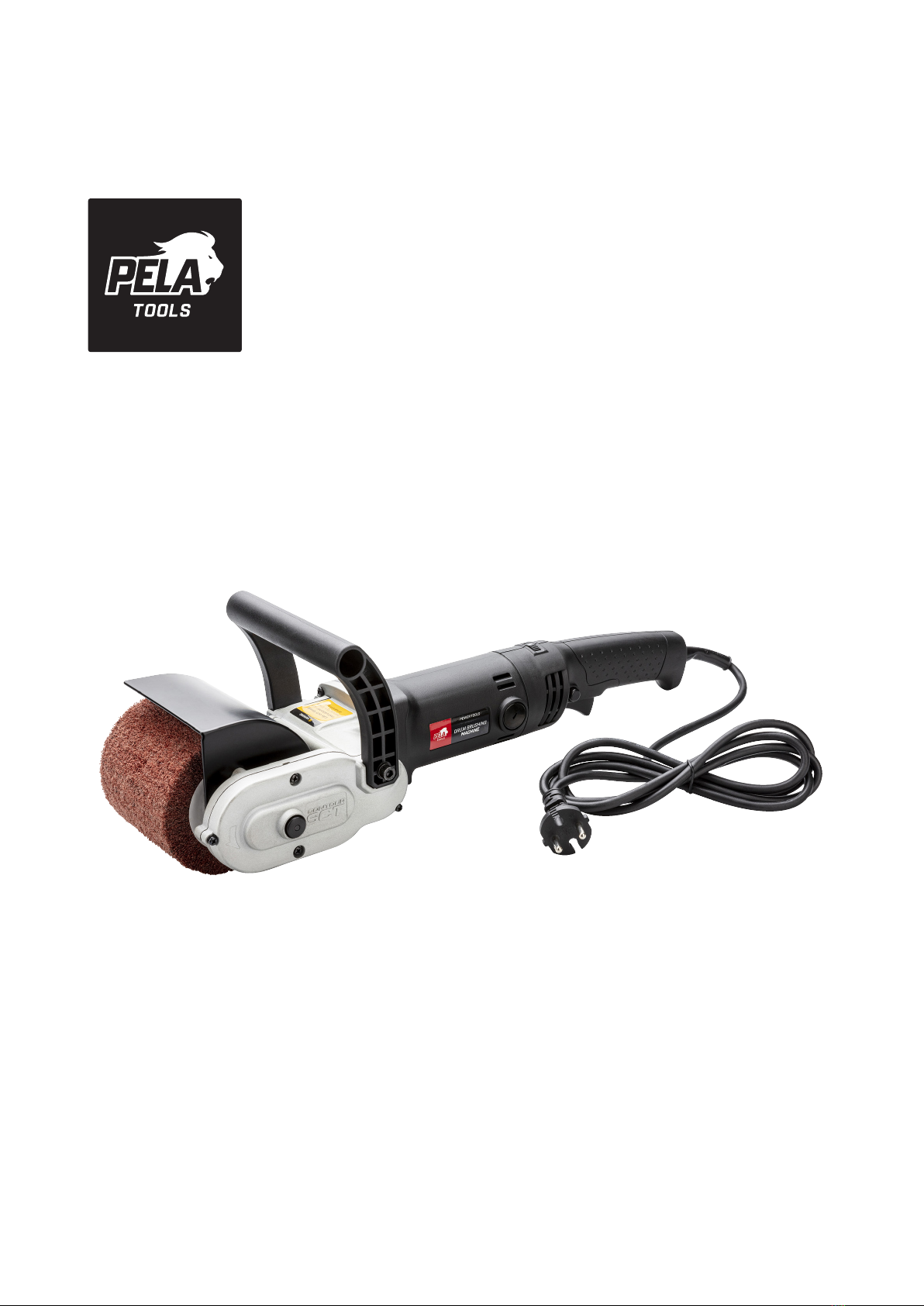

pela tools PO 100 User manual

Satinering smaskin
Surface Conditioning Tool
PO 100
Item No:
509658

Satineringsmaskinen från Pela är ett kraftfullt
professionellt kvalitetsverktyg som är robust
utformat för många års pålitligt användande.
För ytbehandling eller eventuellt färg- eller rost-
förstärkningsprojekt, det har en trumskydds-
hölje och ett styvt monterat "D" -handtag för
maximal säkerhet.
Ett högt vridmoment, kullagringsstödd motor och
härda spindelväxlar ger smidig drift och lång livs-
längd. Hastigheten styrs enkelt via en 6-positions
roterande vred och ON / OFF-styrning.
Teknisk specifikation:
Typ: PO100
Märkspänning: 230V
Märk frekvens: 50Hz
Ingång: 1100W
Nominellt varvtal: 1000-3700/min
Polerplatta: ø 100mm x 100mm
Vikt: 4,3kg
Isolering: Skyddsklass II
Ljudtrycksnivå: LpA: 92dB(A), KpA: 3dB
Ljudeffektnivå: LwA: 103dB(A), KwA: 3dB
Vibration handtag: ah,P= 8,15m/s², K = 1,5m/s²
(ah,P med beskrivning av arbetsmetoden "slipning")
Viktiga säkerhetsinstrultioner:
Följande förklaringar visas i denna bruksanvis-
ning, på märkningen och på all annan informa-
tion som medföljer produkten:
FARA indikerar en farlig situation som, om den
inte undviks, kommer att leda till dödsfall eller
allvarlig skada.
VARNING anger en farlig situation som, om
den inte undviks, kan leda till dödsfall eller
allvarlig skada.
Varning som används med säkerhetsvarnings-
symbolen indikerar en farlig situation som, om
den inte undviks, kan resultera i mindre eller
måttlig skada.
ANMÄRKNING används för att adressera
användning som inte är relaterad till person-
skada.
Generella säkerhetsåtgärder:
Läs alla instruktioner. Underlåtenhet att följa
alla instruktioner som anges nedan kan leda
till elektrisk stöt, eld och / eller allvarlig skada.
Termen ”elverktyg” i alla varningar som anges
nedan hänvisar till ditt nätverksdrivna elverk-
tyg.
Spara dessa instruktioner!
1) SÄKERHET FÖR ARBETSOMRÅDE
a) Håll arbetsområdet rent och väl upplyst.
Röra eller mörka områden bjuder in till
olyckor.
b) Använd inte elverktyg i explosionsfarliga
omgivningar, t.ex. i närheten av brandfar-
liga väts kor, gaser eller damm. Elverktyg
skapar gnistor som kan antända damm
eller rök.
c) Håll barn och medståndare borta när du
använder ett elverktyg. Distraktion kan
leda till att du förlorar kontrollen.
2) ELEKTRISK SÄKERHET
a) Kabelanslutningen måste matcha uttaget.
Ändra aldrig pluggen på något sätt. Omo-
dierade kontakter och eluttag minskar
risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade eller
jordade ytor så som rör, radiatorer och kyl-
skåp. Det nns en ökad risk för elektriska
stötar om din kropp är jordad.
c) Utsätt inte elverktyg för regn eller vått till-
stånd. Vatten som kommer in i ett elverk-
tyg ökar risken för elektrisk stöt.
d) Skada inte sladden. Använd aldrig sladden
för att bära, dra eller dra ur elverktyget. Håll
sladden borta från värme, olja, skarpa kan-
ter eller rörliga delar. Skadade eller intrass-
lade kablar ökar risken för elektrisk stöt.
e) Använd en förlängningskabel som är lämp-
lig för utomhusbruk när du använder ett el-
verktyg utomhus. Användning av en sladd
som är lämplig för utomhusbruk minskar
risken för elektriska stötar.
Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: [phone]
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackningar
skall sorteras och lämnas till en åter-
vinningscentral och där kasseras på ett miljövän-
ligt sätt.

3) PERSONLIG SÄKERHET
a) Var uppmärksam, se vad du gör och an-
vänd sunt förnuft när du använder ett
elverktyg.
Använd inte ett elverktyg när du är trött
eller påverkad av droger, alkohol eller med-
icin.
Ett ögonblick av ouppmärksamhet vid an-
vändning av elverktyg kan leda till allvarlig
person skada.
b) Använd säkerhetsutrustning. Använd alltid
ögonskydd. Säkerhetsutrustning som
damm mask, skyddskläder, eller hörsel-
skydd som används under lämpliga förhål-
landen minskar personskador.
c) Undvik oavsiktlig start. Se till att strömbry-
taren är i avläge innan du sätter i sladden.
d) Ta bort eventuell justeringsnyckel eller
skiftnyckel innan du slår på verktyget. En
skiftnyckel eller en nyckel som är kvar på
en roterande del av verktyget kan leda till
personskada.
e) Stå stabilt och ha god balans under hela
arbetet. Detta möjliggör bättre kontroll av
elverkty get i oväntade situationer.
f) Klä dig ordentligt. Använd inte lös kläder
eller smycken. Håll ditt hår, kläder och
handskar borta från rörliga delar. Lösa
kläder, smycken eller långt hår kan fastna i
rörliga delar.
g) Om enheter är anordnade för anslutning
av dammutsugnings- och uppsamlingsan-
läggning ar, se till att de är anslutna och
korrekt använda. Användning av dessa
enheter kan minska dammrelaterade faror.
4) ELVERKTYG OCH
ANVÄNDARINSTRUKTIONER.
a) Pressa inte elverktyget. Använd rätt verk-
tyg för användningsområdet. Vid korrekt
använd ning kommer jobbet bli bättre
utfört och säkrare.
b) Använd inte verktyget om strömbrytaren
inte slår på och av. Ett elverktyg som inte
kan sty ras med strömbrytaren är farligt
och måste repareras.
c) Koppla ur kontakten från strömkällan och /
eller batteriet från elverktyget innan du gör
några justeringar, byter tillbehör. Sådana
förebyggande säkerhetsåtgärder minskar
risken för att verktyget startas av misstag.
d) Förvara maskinen utom räckhåll för barn
och låt inte oerfarna personer använda
verktyget. Elverktyg är farliga i händerna
på outbildade användare.
e) Underhåll elverktyg. Kontrollera att felak-
tiga delar inte är skadade, sådana delar
kan på verka elverktygets funktion. Om det
är skadat, reparera verktyget före använd-
ning. Många olyckor orsakas av dåligt
underhållna kraftverktyg.
f) Använd elverktyget, tillbehör och verktygs-
bitar mm i enlighet med dessa instruktio-
ner och på det sätt som är avsett för den
aktuella typen av elverktyg, med hänsyn till
arbetsförhål landena och det arbete som
ska utföras. Användning av elverktyget för
operationer som skiljer sig från de avsed-
da kan resultera i en farlig situation.
5) SERVICE
a) Ha ditt elverktyg servat av en kvalicerad
reparatör med endast identiska reserv-
delar. Detta säkerställer att elverktygets
säkerhet upp

Säkerhetsinstruktioner:
• Damm och na partiklar bildas under
slipnings- / slipningsprocessen som kan
innehålla gif tiga ämnen som bly, kiseldi-
oxid, lösningsmedel och andra. Andning av
detta damm och na partiklar kan orsaka
många allvarliga andningsskador. Använd
alltid godkänt and ningsskydd vid använd-
ning av detta verktyg.
• Detta verktyg kommer att spruta ut partik-
lar, damm och gnistor vid hög hastighet
under drift. Använd alltid godkänt ögon-
och hudskydd vid användning.
• Slipning kan generera stort buller. Använd
lämpligt hörselskydd vid användning.
• Den här roterande trumman kan snabbt
slita loss kläder, långt hår eller smycken
som kan orsakar allvarliga personskador.
Håll alla lösa kläder, långt hår och smyck-
en borta från verktyget.
• Koppla alltid ur verktyget från elnätet innan
du byter trummor.
• Roterande abrasiva trummor kan snabbt
avlägsna kött. Håll händer och ngrar
borta från roterande komponenter och bär
alltid skyddshandskarhandskar vid slip-
ning/ rengöring.
• Det här verktyget kan snabbt och kraftigt
hugga tillbaka eller vrida under drift som
orsakar allvarlig hand- eller handledska-
da. Applicera inte alltför kraftfullt tryck på
verktyget vid användning. Använd endast
på breda, öppna ytor, undvika kanter och
hörn. Om mindre före mål slipas, var noga
med att de är ordentligt fast monterade
eller förankrade innan du bör jar.
• Felaktigt märkta trummor kan sönderfalla
vid hög varvtal och orsaka allvarlig person-
skada. Använd alltid ersättningstrummor
som är märkta för 3700 RPM-drift eller
högre.
• Skadade trummor kan sönderfalla vid hög
hastighet och orsaka personskador eller
egen domsskador. Om överdriven vibration
upplevs, sluta användningen omedelbart
och koppla ur verktyget från elnätet.
• Detta verktyg kommer att spruta ut ett
spår av gnistor vid hög hastighet som kan
antända brännbara material eller skada
andra i närheten. Använd inte i närheten
av brandfarliga material och förvara alla
personer och husdjur borta från arbetsom-
rådet.
• Kontrollera alltid att arbetsstycket är ren-
gjort, är säkert fastsatt eller förankrat så
att verkty get kan hanteras manuellt.
Montering:
1. Placera ”D” Handtaget med böjarna framåt
och med ändar över verktygskroppen.
2. Sätt i de 2 skruvarna genom hålen i ”D”
Handtaget och in i de gängade hålen i verk-
tygs kroppen. Dra åt skruvarna ordentligt.

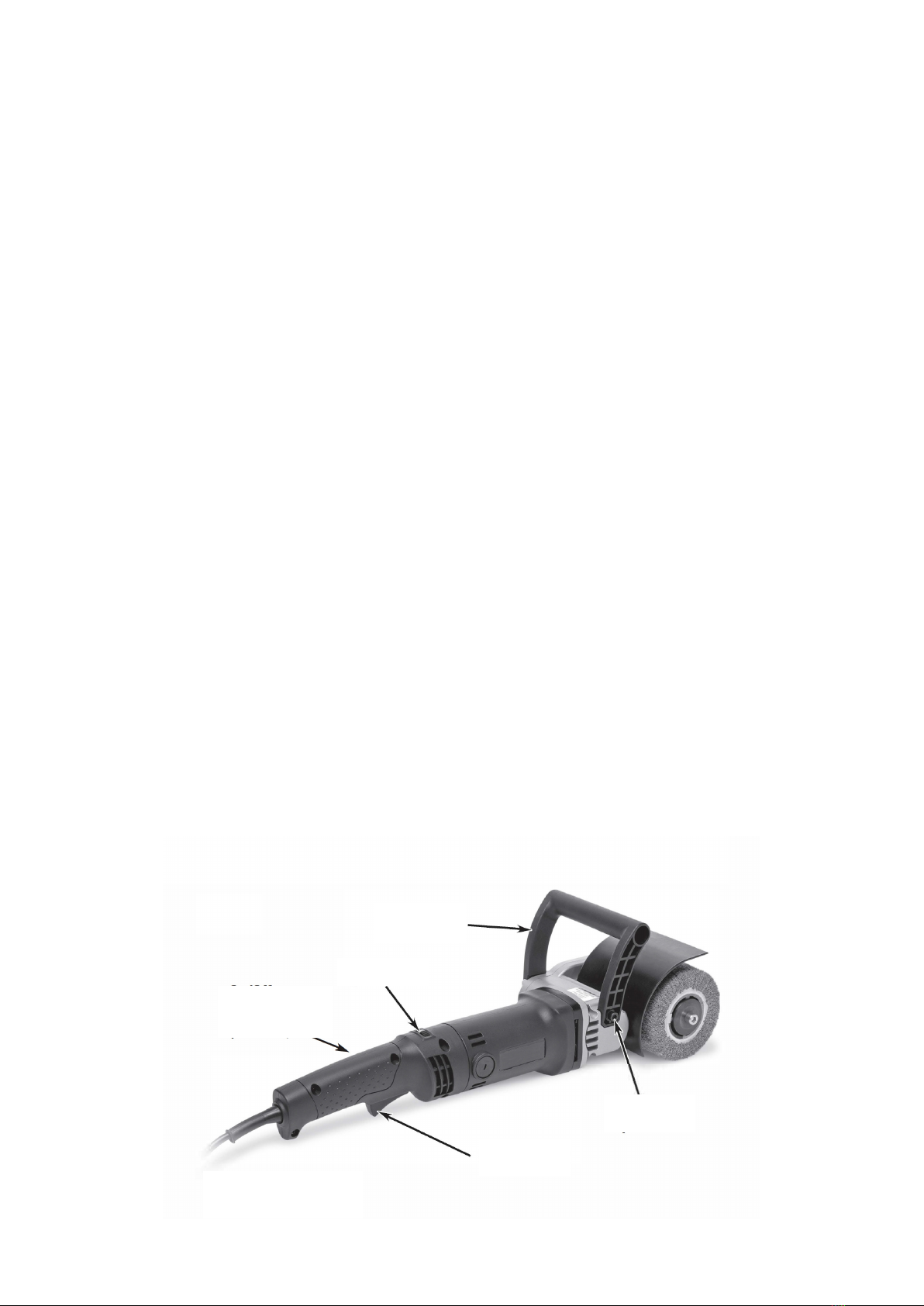

”D” Handle
Socket Head
Cap Screw
On/Off Switch
Speed Knob
On/Off
Switch‑On Lock
(leftside)
OPERATION

Användning:
1. Ställ in önskat motorvarvtal genom att
rotera hastighetsreglaget på maskinen.
Tillvänster = Låg (1), till höger = Hög (6)
(Fig1).
2. Medan du håller satineringsmaski-
nen säkert i två händer trycker du på
0n-0ff-brytaren med pekngret (g 1).
VIKTIGT ANMÄRKNING: Den inbyggda
So-Start-funktionen kommer att orsaka
en liten fördröjning i motorns start och
gradvis öka hastigheten. Denna funktion är
utformad för att eliminera möjligheten att
verktyget "dra" vid start
3. Vid långvarig användning, lås 0n-0ff-om-
kopplaren i läge 0N. För att låsa
0n-0ff-omkoppla ren i 0N-läge trycker du
in 0n-0ff-brytaren helt och håller in låsk-
nappen ovanför strömbryta ren på sidan
av handtaget. För att släppa trycker du på
0n-0ff-knappen (gur 1).
4. Håll trumans breda arbetsyta paralleltl
med arbetsytan när det är möjligt för att
minimera ojämnt slitage.
5. Använd alltid två händer när du använder
verktyget.
6. Se till att arbetsstycket är fastklämt eller
fastsatt för att alltid tillåta två händer att
använda verktyg. OBS! Använd bara en
hastighet som är tillräckligt snabb för att
avlägsna belägg ningar och håll hjulsväng-
ningen. För hög hastighet värmer metallen
avsevärt.
Byte av trumma:
Borttagning:
1. Koppla ur verktyget från strömförsörjning-
en innan du börjar.

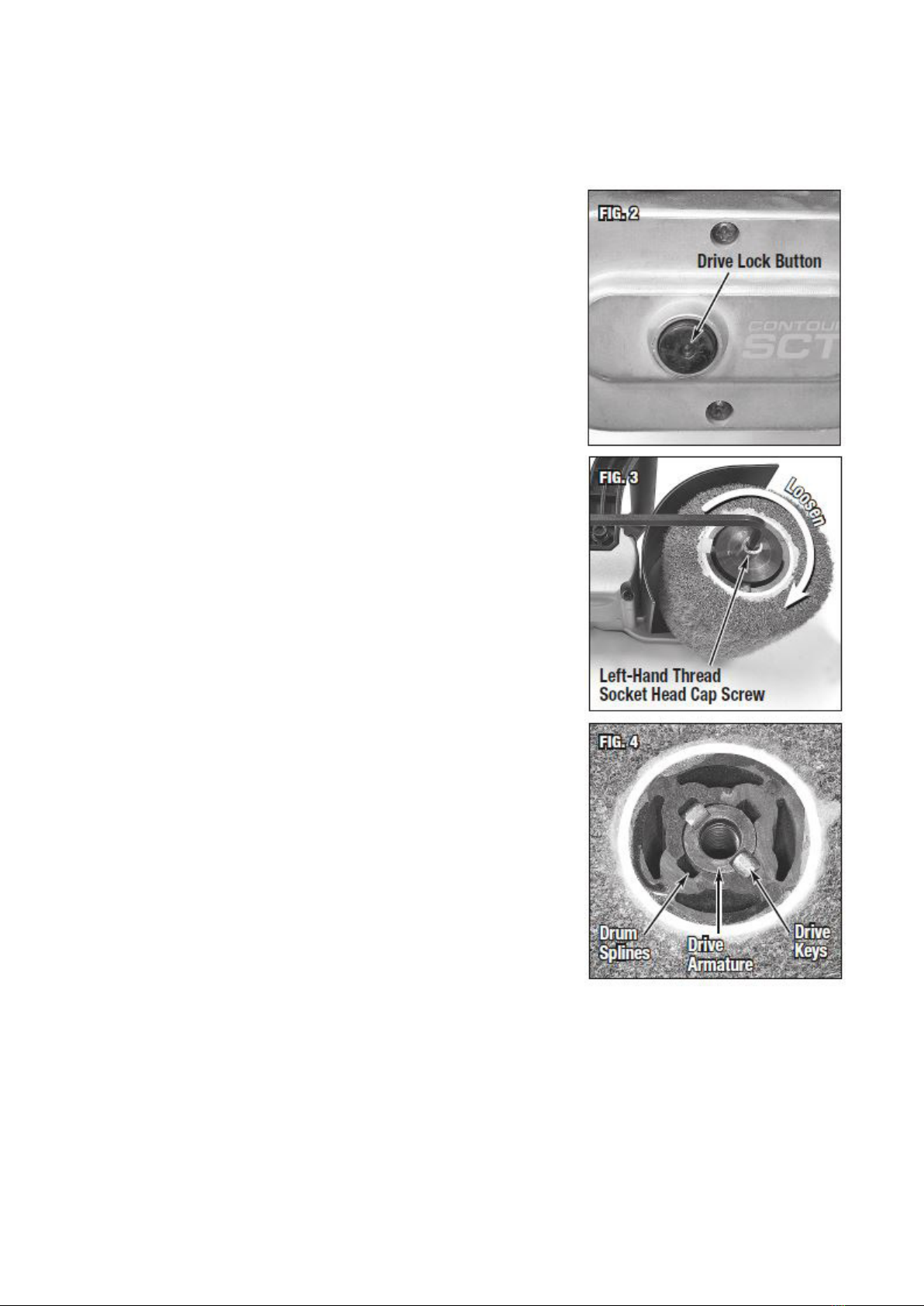

2. Tryck in ”drive lock button” på växellådans
vänstra sida (g 2).
3. Placera den medföljande 8 mm-nyckeln i
skruven på höger sida på drivarmaturen
(g 3).
VIKTIGT ANMÄRKNING: Detta är en vän-
ster gängad skruv.
4. Dra trumman utåt för att ta bort den från
drivarmaturen.
Montering:
1. Rikta in 2 av de fyra inre splinesna på
trumman och skjut på den.
2. Sätt tillbaka M8 skruven och brickan.

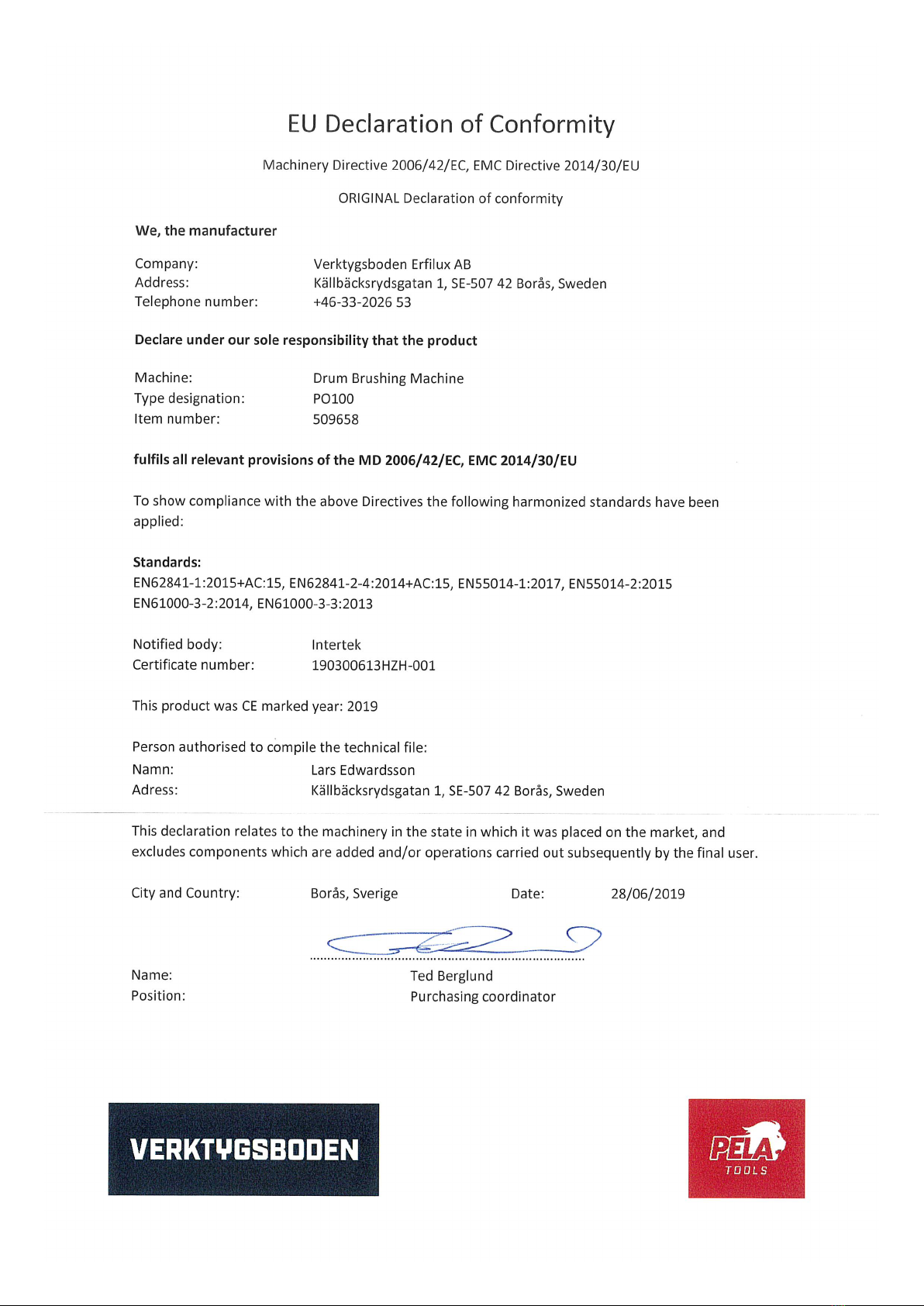

EG FÖRSÄKRAN OM ÖVE RENSSTÄMMELSE
Machinery Direcve 2006/42/EC, EMC Direcve 2014/30/EU
ORIGINAL DEKLARATION
Vi, llverkaren
Företag: Verktygsboden Erlux AB
Adress: Källbäcksrydsgatan 1, SE-507 42 Borås, Sweden
Telefon: [phone]
intygar a konstrukon och llverkning av denna produkt marknadsförd under varumärket PELA
Maskin: Saneringsmaskin
Typbeteckning: PO100
Arkelnummer: 509658
följer alla relevanta bestämmelser i enlighet med MD 2006/42/EC, EMC 2014/30/EU.
För a llmötesgå ovan nämnt direkv har följande harmoniserade standarder använts:
Standard:
EN62841-1:2015+AC:15, EN62841-2-4:2014+AC:15, EN55014-1:2017, EN55014-2:2015
EN61000-3-2:2014, EN61000-3-3:2013
Cerkatsnummer: 190300613HZH-001
Denna produkt var CE märkt år: 2019
Person som är behörig a ställa samman den tekniska dokumentaonen, och är etablerad i
Europeiska gemenskapen:
Namn: Lars Edwardsson
Adress: Källbäcksrydsgatan 1, SE-507 42 Borås, Sweden
Denna deklaraon gäller uteslutande för produkten i det uörande den placerades på marknaden och exkluderar komponenter
som llförs nu och/eller vid senare llfälle av slutkunden.
Stad och land: Borås, Sverige Datum: 28/06/2019
Namn: Magnus Johansson
Befaning: Purchasing Manager

The surface conditioning tool from PELA Tools
is a powerful and professional tool that is
made for many years of reliability For surface
treatment or eventual colour- or rust removal.
There is a socket for different drums and a
rigidly mounted D-handle for maximum safety.
A high torque and ball bearing supported eng-
ine present a smooth operation and a long life
span. The speed is easily controlled by a rota-
ting handle with 6 steps and ON/OFF steering.
Technical specifications:
Type: PO100
Voltage rating: 230V
Rated frequency: 50Hz
Rated power: 1100W
Nominal speed: 1000-3700 rpm
Polishing drum: ø 100mm x 100mm
Weight: 4,3 kg
Insulation: Protection degree II
Sound pressure: LpA: 92dB (A), KpA: 3dB
Sound power level: LwA: 103dB(A), KwA: 3dB
Vibration in handle: ah, P = 8,15m/s², K = 1,5m/s²
(ah,P with description of the working method grinding)
Important safety instructions
The following instructions appear in this ma-
nual, on the label and on all other information
that comes with the product.
DANGER indicates a dangerous situation
which, if not avoided, will result in death or
serious injury.
WARNING indicates a dangerous situation
which, if not avoided, could result in death or
serious injury.
NOTE is used to address usage that is not rela-
ted to personal injury
General Safety Measures:
Read all instructions. Failure to follow all
instructions given below may result in electric
shock, re, and/or serious injury. The term
“power tool” listed in all the warnings below
refers to your surface conditioning tool.
Save these instructions!
1) SAFETY FOR WORKING AREA
a) Keep the working area clean and well lit.
Messy or dark surfaces creates risks of
accidents.
b) Do not use power tools in potentially ex-
plosive areas, for example near ammable
liquids, gases or dust. Power tools create
sparks that can ignite dust or smoke.
c) Keep children away when using the power
tool. Distraction can result in you losing
control.
2) ELECTRICAL SAFETY
a) The cable connection must match the
electrical outlet. Never change the outlet
in any ways. Un- modied outlets or plugs
reduce the risk of an electric shock.
b) Avoid body contact with earthed surfaces
such as pipes, radiators and refrigerators.
There is an increased risk of electric
shocks if your body is earthed.
c) Do not expose power tools to rain or wet
conditions. Water that enters a power tool
increases the risk of electric shock.
d) Do not damage the cord. Never use the
cord to carry the power tool. Keep the cord
away from heat, oil, sharp edges or moving
parts. Damaged or entangled cables in-
crease the risk of electric shock.
e) Use an extension cord that is suitable for
outdoor use when you are using the power
tool outside.
Contact:
PELA Tools
Solängsvägen 13
SE-513 70 Borås
E-mail: [email protected]
Environmental protection /
Scrapping
Recycle any unwanted material, do
not throw it in the household rubbish.
All, machines, accessories and pac-
kaging must be sorted and left at a
recycling center and disposed of in an environ-
mentally friendly manner.

3) PERSONAL SAFETY
a) Pay attention, see what you do and use
common sense when using the power
tool.
Do not use the power tool when you are
tired or affected by drugs, alcohol or med-
ications.
A moment of inattention when using the
power tool can result in serious injury.
b) Use safety equipment. Always eye protec-
tion. Safety equipment such as dust mask,
protective clothing, hearing protection
used under appropriate conditions reduce
injuries.
c) Avoid unintentional starts. Make sure
thecircuit-breaker is off before plugging
inthe cord.
d) Remove eventual adjustment key
orwrench before turning on the tool.
Awrench or a key that is left on a rotation
part of the tool can result in personal
injury.
e) Be stable and have good balance throug-
hout the work. This enables better control
of the power tool in unexpected situations.
f) Dress properly. Do not use loose clothing
or jewelry. Keep your hair, clothes and
gloves away from the moving parts. Loose
clothing, jewelry or long hair can get stuck
in moving parts.
g) If devices are provided with a connection
for a vacuum-clean or collecting systems,
make sure that they are connected and
used correctly. Use of these devices can
decrease dust-related hazards.
4) POWER TOOLS AND INSTRUCTION
MANUAL
a) Do not push the power tool. Use the right
tool for the area of application. With pro-
per use the job will be better performed
and safer.
b) Do not use the tool if the circuit-breaker
does not turn on and off. A power tool that
cannot be regulated with the circuit-brea-
ker is dangerous and must be repaired.
c) Unplug the power source and/or the batte-
ry from the power tool before you do any
adjustments or change accessories. Such
preventive safety measures reduce the risk
of the tool starts by mistake.
d) Keep the power tool out of reach of child-
ren and do not let inexperienced persons
use the tool. Power tools are dangerous in
the hand of unskilled users.
e) Take care of power tools. Check that
wrong parts are not damaged, such parts
can affect the function of the power tool.
Ifit is damaged, repair the tool before use.
Many accidents occur because of poorly
maintained power tools.
f) Use the power tool, accessories and tool
pieces etc. in accordance with these in-
structions and in the manner intended for
the type of power tool in question, in light
of the working conditions and the work to
be performed. Using the power tool for
operations that differ from those intended
can result in a dangerous situation.
5) SERVICE
a) Have your power tool serviced by a qu-
alied repairer with only identical spare
parts. This ensures that the safety of the
power tool is maintained.

Safety Instructions
• Dust and ne particles are formed during
the grinding process which may contain
toxic substances such as silicon dioxide,
solvent with more. Breathing of this dust
and ne particles can cause many serious
respiratory injuries. Always use approved
breathing equipment when using this tool.
• This tool will eject particles, dust and
sparks at high speed during operation.
Always wear approved eye and skin pro-
tection when using the tool.
• Grinding can generate a lot of noise.
Wearsuitable hearing protection when
using the tool
• This rotating drum can quickly tear off
clothes, long hair or jewelry that can cause
serious injuries. Keep all loose clothing,
long hair and jewelry away from the tool.
• Always disconnect the tool from the mains
before replacing the drums.
• Rotating abrasive drums can quickly da-
mage skin. Keep hands and ngers away
from rotating components and always wear
protective gloves when grinding/cleaning.
• This tool can quickly and forcefully cut
back or twist during operation causing
serious hand wrist injury. Do not apply
overly force to the tool during use. Only
use on wide open surfaces, avoid edges
and corners. If smaller items are grinded,
make sure they are securely mounted or
anchored before you begin.
• Improperly labeled drums can break at
high speeds and cause serious injury.
Always use replacement drums that are
rated for 3700 RPM or higher.
• Damaged drums can break at high speeds
and cause personal injury or property
damage. If excessive vibration is experien-
ced, stop immediately and disconnect the
tool from the electricity.
• This tool will eject sparks at high speed
that could ignite combustible materials or
injure others nearby. Do not use near am-
mable materials and keep all persons and
pets away from the work area.
• Always check that the tool is cleaned.
Securely fastened or anchored so that the
tool can be used manually.
Assembly Instructions:
1. Place the ”D” handle with the bends for-
ward and with the ends over the tool body.
2. Insert the 2 screws through the holes in
the “D” handle and in the threaded holes in
the tool body. Tighten the screws securely.
”D” Handle
Socket Head
Cap Screw
On/Off Switch
Speed Knob
On/Off
Switch‑On Lock
(leftside)
OPERATION

Operation:
1. Set the desired engine speed by rotating
the speed knob on the machine. Tothe
left= Low (1), to the right = high (6) (Fig1).
2. While holding the surface conditioning tool
with two hands, press the on-off switch
with your index nger (Fig 1). IMPORTANT
NOTE: The built in soft-start-function will
cause a slight delay in the engine start
and will then gradually increase the speed.
This feature is designed to eliminate the
possibility of thetool “pulling” at startup.
3. For long-time use, lock the on-off switch
in position On. To lock the on-off switch in
on-mode, press the on-off switch and hold
the lock button above the power switch on
the side of the handle. To release, press
the on-off button (g 1).
4. Hold the wide surface on the drum paral-
lel with the surface you are working on to
minimize uneven wear.
5. Always use two hands when you are
usingthe tool.
6. Make sure the tool is clamped or secured
to always allow two hands to use the tool.
NOTE! Only use a speed fast enough to
remove coats and keep the wheel turning.
Too high speed heats the meal considera-
bly.
Replacing the drum:
Removal:
1. Disconnect the tool from the power supply
before you begin.
2. Press the “drive lock button” on the left
side of the gearbox. (g 2)
3. Place the supplied 8 mm key in the screw
on the right hand side of the drive arma-
ture (g 3) IMPORTANT NOTE! This is a
left-hand thread socket head cap screw.
4. Pull the drums outwards to remove it from
the drive armature.
Assembly instructions:
1. Align two of the four splines on the drum
and slide it.
2. Replace the M8 screw.kan.
