Pelican Sonic 80X User manual

IPVUEKOS084
ASSEMBLY INSTRUCTIONS ON BACK • INSTRUCTIONS D’ASSEMBLAGE AU VERSO
7
4
11
2 3
10 1
9
6
5
8
8 ft (2.44 m) SIT-ON-TOP KAYAKS
KAYAKS À COCKPIT OUVERT DE 2,44 m (8 pi)

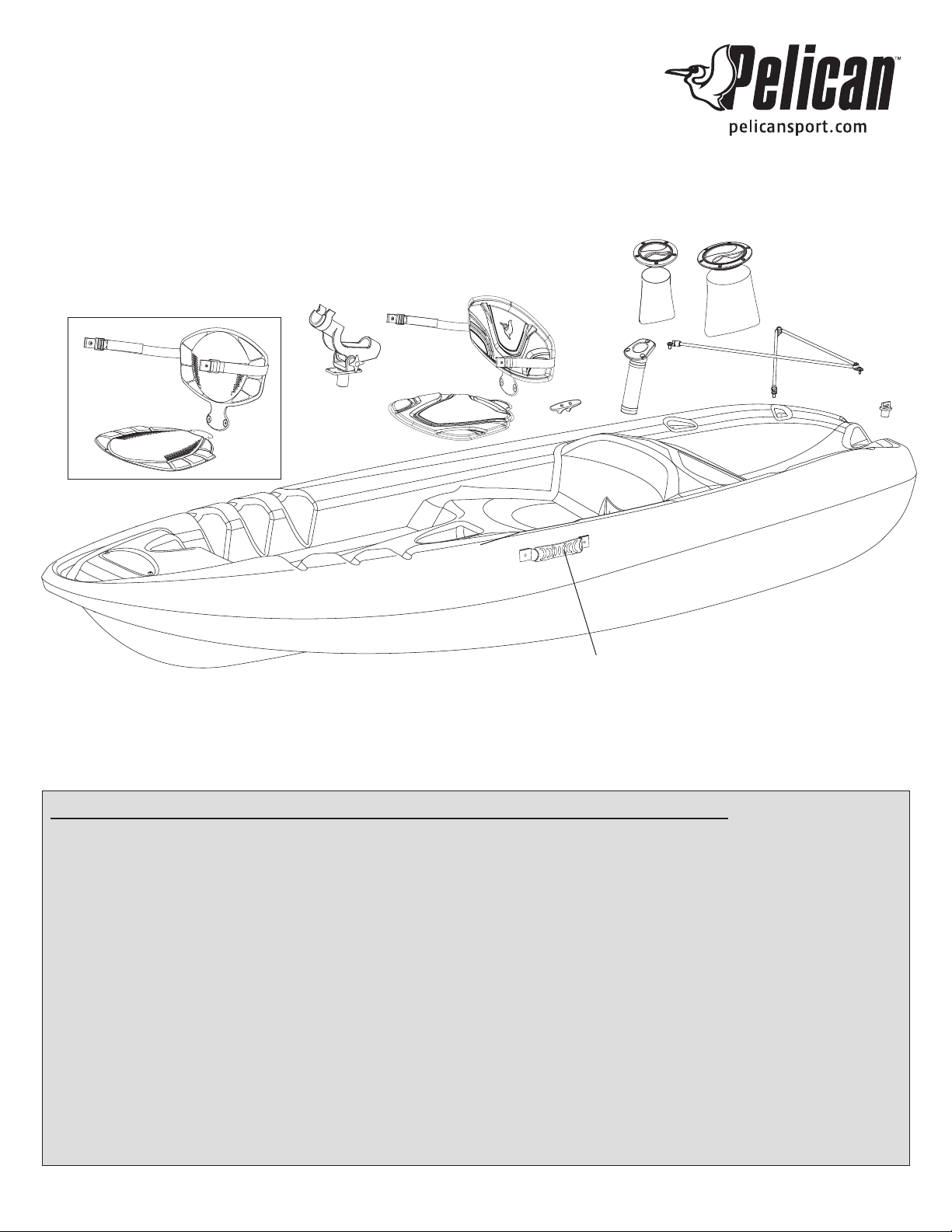

REPLACEMENT PARTS LIST • LISTE DES PIÈCES DE REMPLACEMENT
1. 21/32 in. (1.67 cm) drain plug •
Bouchon de drain de 1,67 cm (21/32 po)
PS1399
2. 4 in. (10 cm) day hatch with storage bag •
Compartiment de 10 cm (4 po) avec sac de rangement
PS1421
3. 8 in. (20 cm) day hatch with storage bag •
Compartiment de 20 cm (8 po) avec sac de rangement
PS0411
4. 44 in. (112 cm) Bungee cord •
Cordage élastique de 112 cm (44 po)
PS1719 PS1720 PS1702 PS0381
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black and white Noir et blanc
5. Adjustable padded backrest with seat cushion •
Dossier coussiné ajustable avec coussin d’assise
PS1079
6. Carrying handles - Rubber •
Poignées de transport en caoutchouc
PS1365
7. ERGOFORMTM backrest • Dossier ERGOFORMMC
PS1633 PS1623 PS1541 PS1653
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black and white Noir et blanc
8. ERGOFORMTM seat • Coussin d’assise ERGOFORMMC
PS1591 PS1649 PS1558 PS1648
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black and white Noir et blanc
9. Flush-mount rod holder • Porte-canne incliné
PS1611- 0 0 PS0649-2-00
Bright orange
Orange vif Black Noir
10. Mooring cleat • Taquet d’amarrage
PS0105-P11
11. Swivel rod holder • Porte-canne pivotant
PS0579-2-00
NOTE:
Not all models are equipped with the parts listed above.
All accessories are branded Pelican and designed to t perfectly on your Pelican kayak.
The product code for these accessories ends with “-00”. You can call our client service
department at 1-888-669-6960 or e-mail us at [e-mail] to order them.
NOTE :
Certains modèles de kayak ne sont pas équipés des pièces ci-dessus.
Tous les accessoires sont de marque Pelican et ont été conçus pour s’adapter parfaitement
à votre kayak Pelican. Le code de produit pour les accessoires se termine avec « -00 ».
Vous pourrez commander des accessoires en communiquant avec notre service à la clientèle au
1-888-669-6960 ou en nous écrivant au [e-mail].

IPVUEKOS084
Printed in Canada • Imprimé au Canada
1000 Place Paul-Kane
Laval QC H7C 2T2 Canada
HOW CAN YOU ADJUST THE BACKREST?
Tighten or loosen the backrest straps to the preferred position as shown.
COMMENT POUVEZVOUS AJUSTER LE DOSSIER ?
Serrez ou desserrez la courroie du dossier jusqu’à la position désirée.
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
Available Pelican Accessories / Accessoires Pelican disponibles
POSEIDON PADDLE
PAGAIE POSEIDON
PS113300 (Yellow green/Citrine)
PS113400 (Electric blue/Bleu électrique)
PS113500 (Bright orange/Orange vif)
PS12600400(Black/Noir)
CAR TOP CARRIER
ENSEMBLE DE TRANSPORT
POUR VÉHICULE
PS0481300
PADDLE LEASH
LAISSE DE PAGAIE
PS0654200
KAYAK CART
CHARIOT DE TRANSPORT
POUR KAYAK
PS1439100
To order pieces and accessories for your Pelican kayak, call our client service department at 1-888-669-6960 or e-mail us at [e-mail].
Pour commander des pièces et accessoires pour votre kayak Pelican, communiquez avec notre service à la clientèle au 1-888-669-6960 ou écrivez-nous au [e-mail].
FOLDING ANCHOR
ANCRE RÉTRACTABLE
PS0660200
VESTA PADDLE
PAGAIE VESTA
PS113700 (Bright orange/Orange vif)
D
A-B
C
D
HOW CAN YOU INSTALL AND SETUP THE SWIVEL ROD HOLDER?
A) Insert the rod holder on the base, align the slot with the groove and slide it through
B) Lift up the rod holder and turn it around its axis to the desired position
C) To change its angle, loosen the assembly screw and adjust the rod holder to the desired angle
D) Secure the shing rod with the soft latching strap located at the top of the rod holder
NOTE: The rod holder may vary depending on your shing kayak model.
INSTALLATION DU PORTE CANNE PIVOTANT
A) Insérez le porte-canne sur la base, alignez la fente avec la rainure et faites-la glisser
B) Soulevez le porte-canne et tournez-le autour de son axe jusqu’à la position désirée
C) Pour changer l’angle du porte-canne, dévissez la vis d’assemblage, tournez
le porte-canne à la position désirée et revissez la vis
D) Fixez la canne à pêche avec la sangle de verrouillage située en haut du porte-canne
NOTE: Le porte-canne peut varier dépendant du modèle de votre kayak de pêche.
SYMBIOSA PADDLE
PAGAIE SYMBIOSA
PS114800 (White/Blanc)
